简介

常见的平面阵有一些基本类型，按照栅格形式可以进行以下划分：矩形栅格、三角形栅格、同心圆环和椭圆环栅格等；按照边界形式可以进行以下划分：矩形、六边形(矩形切角形成)、圆形、椭圆形等。矩形栅格、三角形栅格构成的平面阵，其外观可以是矩形、六边形、圆形等。三角形栅格排列的平面阵在满足相同的天线指标情况下，三角形栅格排列的平面阵所需单元数少。均匀分布的圆形平面阵和六边形阵列的副瓣电平会比平面矩形阵列降低。对平面阵列的中间阵元进行挖空处理，形成空心的平面阵列，用于摆放其他的器件或者阵列，但是挖空中间单元会造成阵列天线方向图的副瓣电平升高。

矩形栅格平面阵列

设有一个N_x N_y单元的矩形栅格矩形平面阵列，放置在 xy 平面内，行间距为x_d ，列间距为y_d，第 mn 个单元的坐标位置为：*

平面阵的阵因子为：
矩形栅格的矩形平面阵列，如果其馈电分布是可分离型的，则该平面阵列的阵因子方向图就是沿x和y方向排列的直线阵列阵因子方向图的乘积，如下所示：

一个3232的平面阵列如下所示：

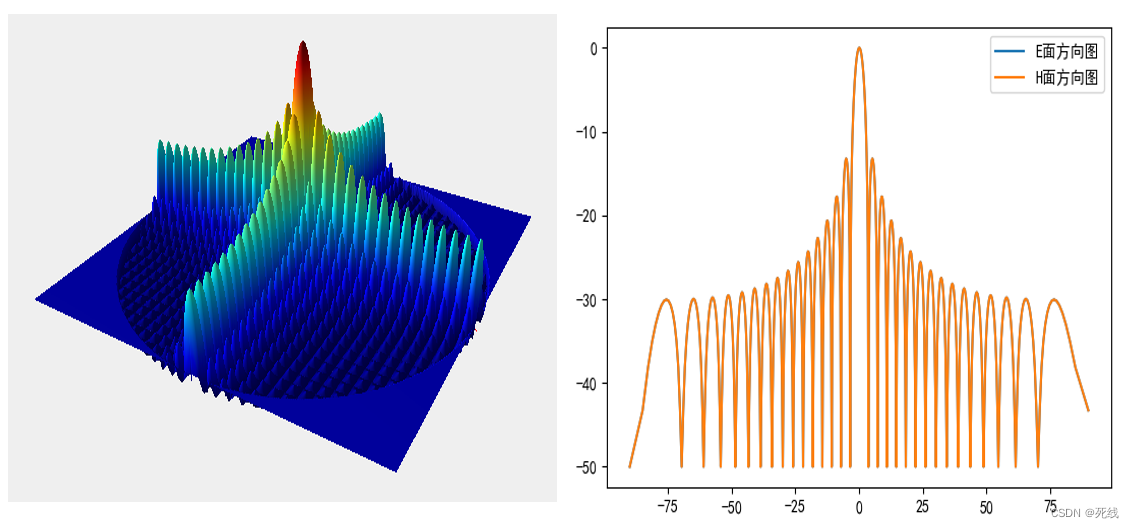

3232阵元的平面阵列方向图如下所示：

三角栅格平面阵列

与矩形栅格排列的矩形平面阵相比采用三角形栅格排列的平面阵的优点大致有两点：在满足相同的天线指标(如主瓣宽度、方向性系数、不出现栅瓣条件等)情况下，三角形栅格排列的平面阵所需单元数少；三角形栅格布阵可使单元排列紧密，使相控阵天线可实现大角度扫描。三角形栅格布阵的平面阵列天线在工程中常采用，可以看成是两个矩形栅格排列的矩形平面阵相嵌所构成的。

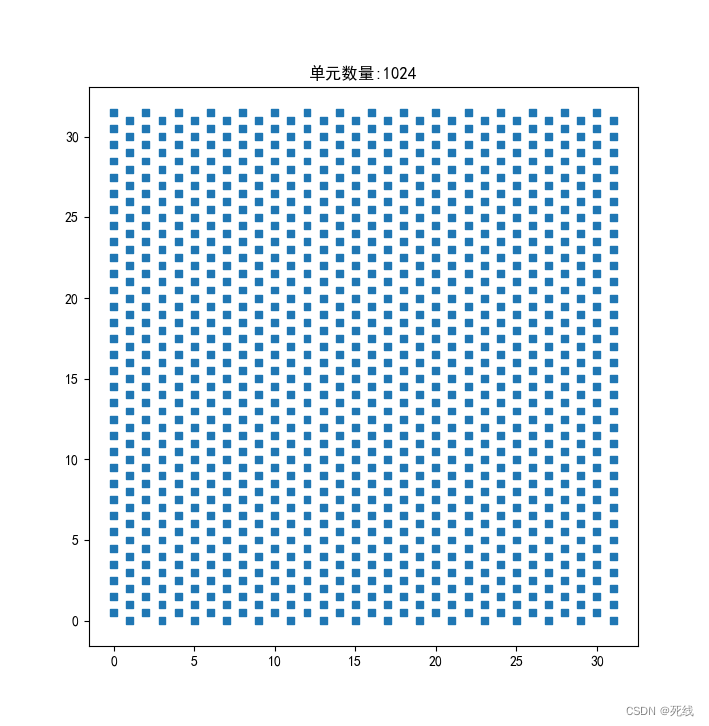

3232阵元的三角栅格阵列如下所示：

3232阵元的三角栅格阵列的方向图如下所示：

六边形阵列

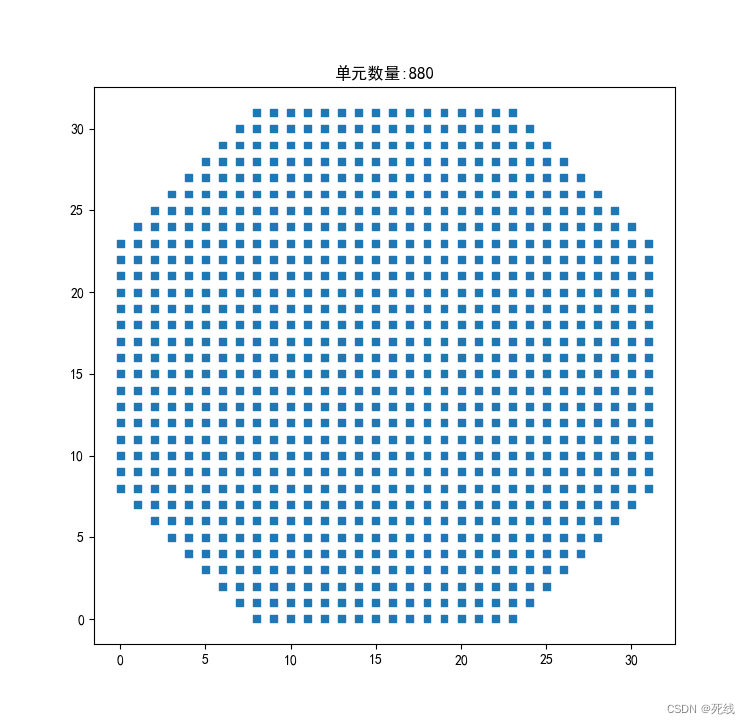

如果把矩形平面阵列切掉四个角形成六边形阵列，则两个主面的方向图副瓣电平会在原来的基础上降低，把32*32矩形阵列的四角切掉8阵元，形成如下所示阵列：

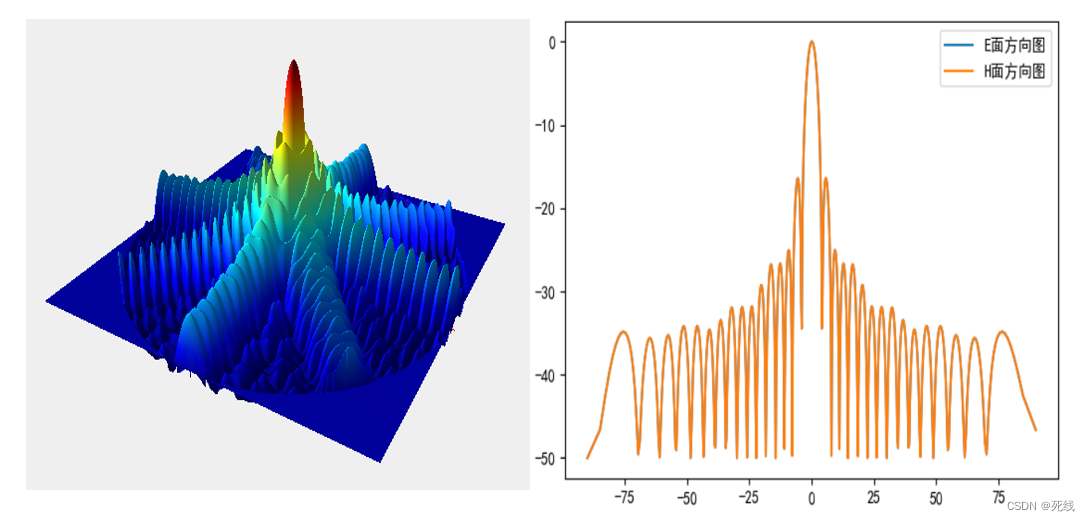

六边形阵列对应的方向图如下所示：

圆形平面阵列

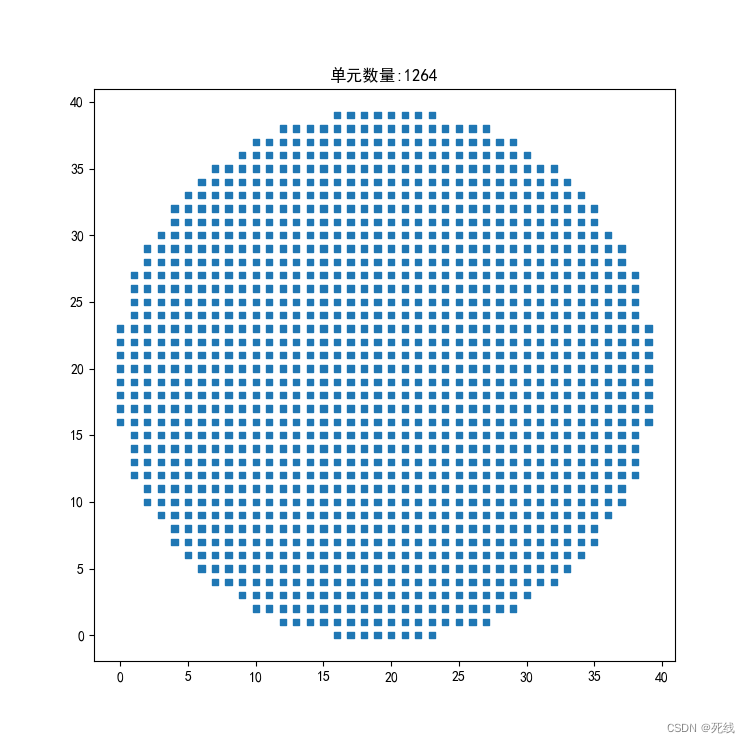

均匀分布的圆形平面阵，其两个主面的方向图副瓣电平为-17.6dB，比均匀分布的矩形阵列的副瓣电平降低4dB，一个直径40阵元的圆形平面阵列如下所示：

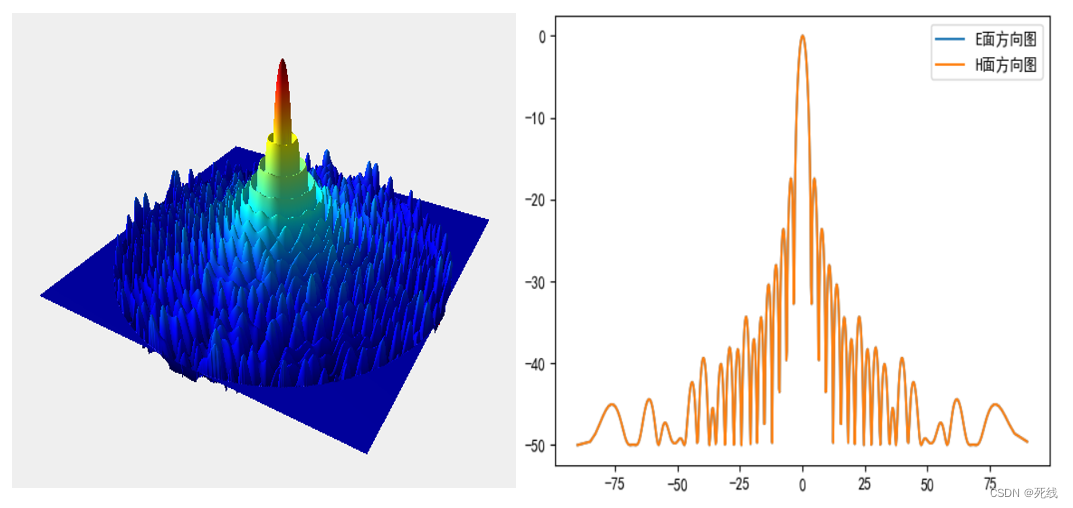

直径40阵元的圆形平面阵列对应的方向图如下所示：

空心平面阵列

对平面阵列的中间阵元进行挖空处理，形成空心的平面阵列，用于摆放其他的器件或者阵列，但是挖空中间单元会造成阵列天线方向图的副瓣电平升高。

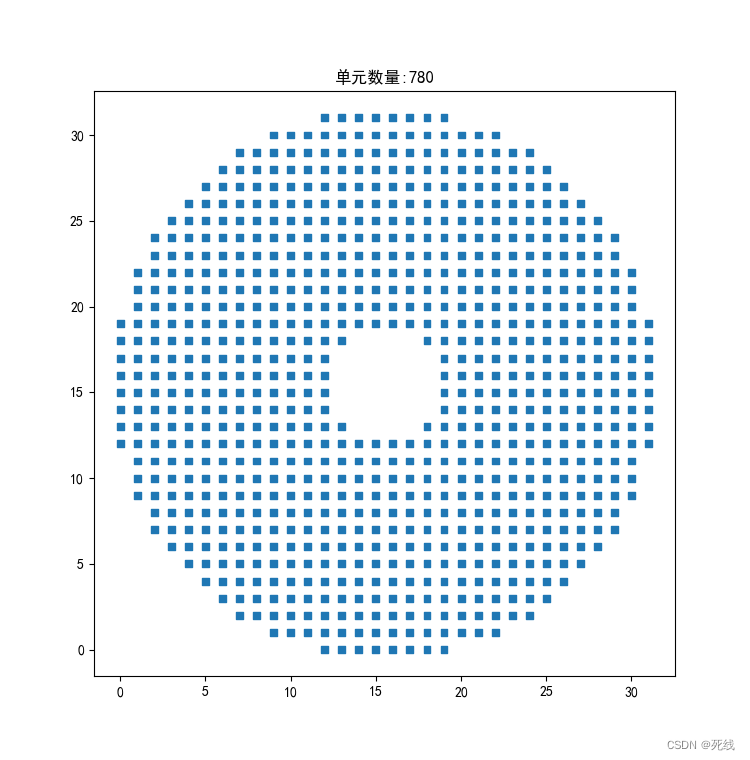

中间挖空的平面圆形阵列，阵列排布如下所示：

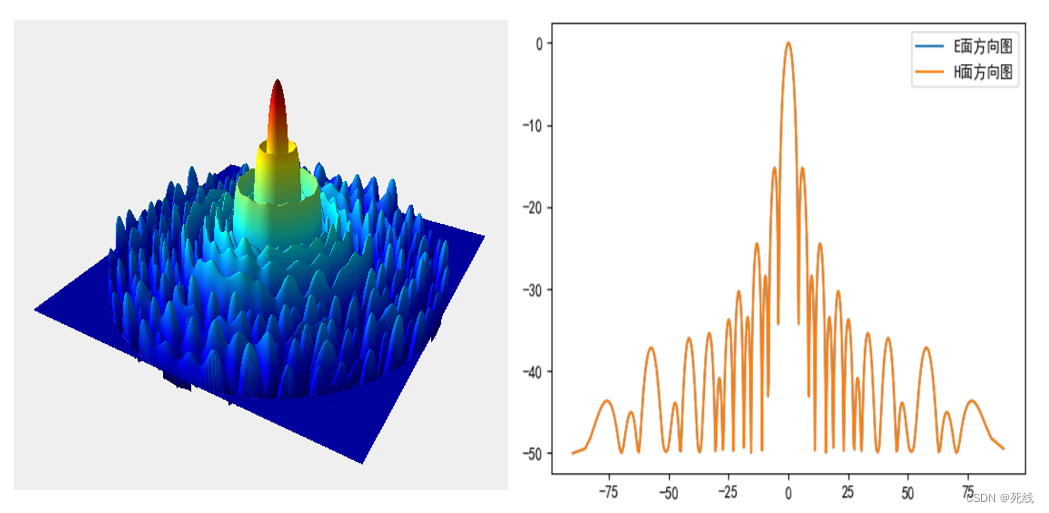

中间挖空的平面圆形阵列的方向图如下所示：

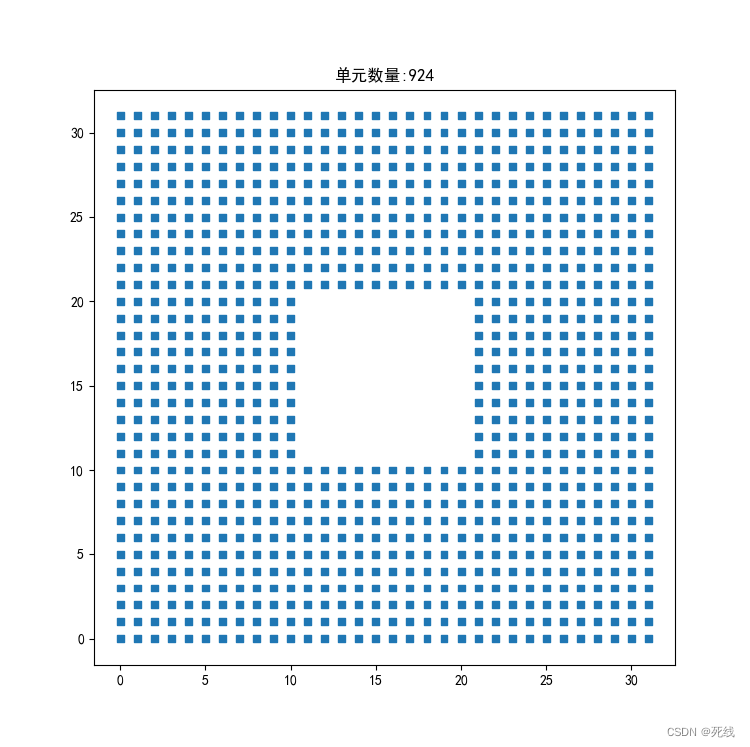

中间挖空的平面矩形阵列，阵列排布如下所示：

空心平面矩形阵列的方向图如下所示：
