我们在进行无线通信链路设计时，都会涉及接收天线最重要的参数G/T。今天，咱们就来聊聊G/T值该怎么计算，计算过程中有哪些需要留意的地方，以及当你看到产品说明书中标注了G/T指标，还需要进一步了解哪些信息。
G/T的含义
我们先从书本里找到G/T的标准定义。G/T体现的是天线相对于系统噪声温度的增益性能，它通常被称作天线系统的品质因数。其中，“G”代表天线增益，“T”表示系统噪声温度。
G/T的单位是“dB/K”。
G：指的是天线的增益，单位是dBi。我们可以使用通信工具小程序来计算抛物面天线的增益，如下图所示。
通信工具的内容见通信计算器在coze平台直接使用吧！

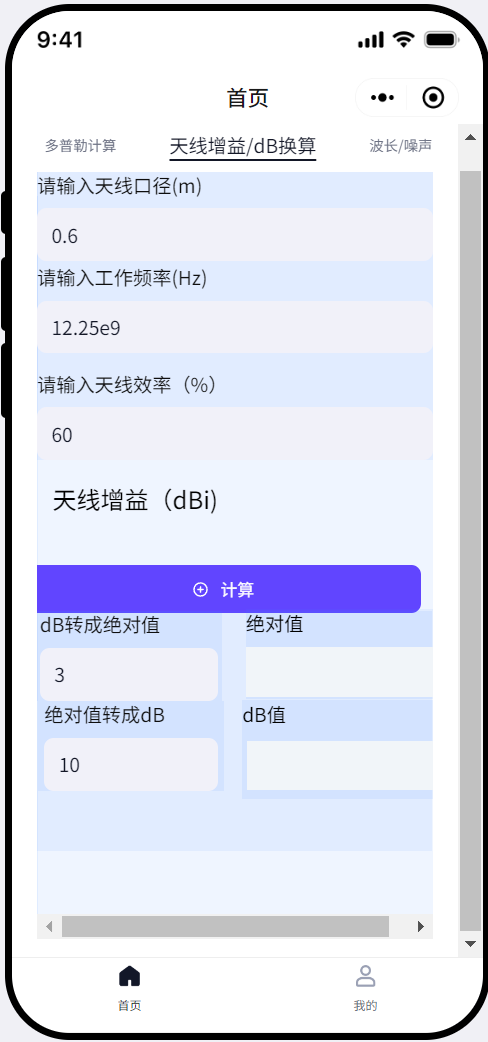

通信计算器界面
T：系统噪声温度，单位是开尔文，也就是常说的开氏温度，单位符号是“K”。我们都清楚开氏温度和摄氏温度之间的换算关系为：
从摄氏度转换为开尔文：K = °C + 273.15
比如，0°C转换成开氏温度就是273.15K，我们常用的290K，对应的摄氏温度就是290 - 273.15 = 16.85°C。
在计算G/T时，由于G用dBi表示，所以K也需要用dB表示，要把开氏温度的绝对值转换为dB。
比如，290K就等于10 * log₁₀(290) = 24.62dB
如果我们计算得出天线增益G = 30dBi，那么当系统噪声温度为290K时，天线的G/T = 30 - 24.62 = 5.38dB/K
G/T值的计算

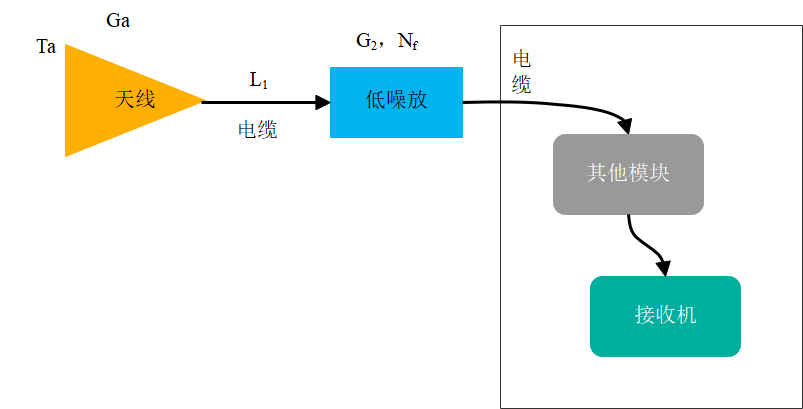

实际上，计算G/T并没有上面所说的那么简单。一个常见的信号链路如下图所示：
天线增益是Ga，天线的系统噪声温度是Ta；
天线到低噪放之间的电缆（或者波导）损耗是L1；
低噪放的增益是G2，噪声系数是Nf。
基于信噪比的传递原理，在无线通信系统中，低噪放之后的电缆和模块对整个系统的噪声系数影响可忽略不计，所以我们仅考虑天线、天线到低噪放之间的电缆（或者波导）和低噪放这三个部分。
假设天线的增益Ga = 28dBi，天线噪声温度是Ta = 45K，天线到低噪放之间的电缆（或波导）的损耗L1 = 0.2dB，低噪放的增益G2 = 60dB，低噪放的噪声系数Nf = 0.8dB。
计算步骤如下：
-
将电缆（或波导）的损耗L1 = 0.2dB转换为绝对值，用增益G1表示
G1 = 10^(-0.2/10) = 0.95
-
把低噪放增益G2=60dB转换成绝对值
G2=10^(60/10)=1e6
-
把低噪放的噪声系数0.8dB转换成噪声温度T2
T2=290*(10^(0.8/10)-1)=58.6K
-
把电缆（或波导）损耗L1=0.2dB转换成噪声温度T1
T1 = 290 * (10^(0.2/10) - 1) = 13.6K
-
计算系统噪声温度
Te=Ta*G1+T1*G1+T2=45*0.95+13.6*0.95+58.6=114.27K
-
计算G/T
G/T=Ga + 10 * log₁₀(G1) - 10 * log₁₀(Te) =28+(-0.2)-10*log₁₀(114.27)=7.2dB/K

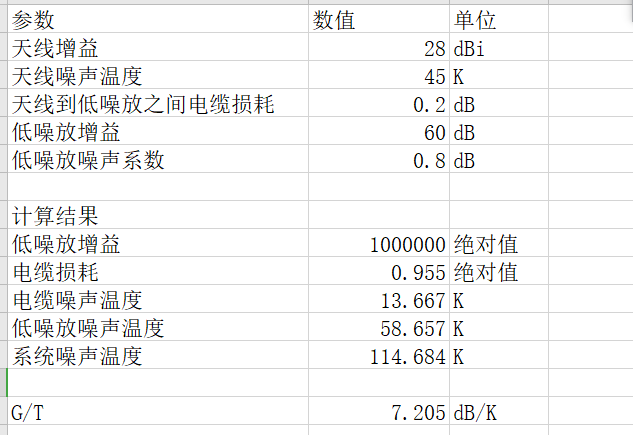

上面的计算步骤，我做成了excel表格，在夸克网盘中，需要的朋友可以下载。链接：https://pan.quark.cn/s/a4a203f7fade 提取码：6Y4t
你看到G/T的时候，需要了解哪些信息
通过上面的计算步骤我们了解到，要计算接收天线的G/T需要知道
-
天线增益
-
低噪放增益、噪声系数
-
天线和低噪放之间电缆（或波导）的损耗
-
天线的噪声温度
前面三项都比较好理解，是由射频器件决定的，那么第四项，天线的噪声温度，这个是什么意思呢？在实际计算中，天线的噪声温度应该怎么取值呢？
天线噪声温度的取值
进入天线的噪声包括来自于宇宙中的噪声、来自于大地的噪声、来自于大气的热噪声。根据《卫星通信地面站天线工程测量技术》中的相关内容：
-
来自于宇宙空间的基础噪声温度大约是2.8K。
-
天顶的噪声温度，天线指向天顶方向时，天线接收的主要是来自于大气层的噪声，在晴朗的天气下，大致范围在5K左右；
-
地面的噪声温度，天线指向地面的时候，由于地表温度、反射物等多方面因素，地面噪声温度较高，通常在300K左右。
-
沿着地平线的噪声温度，天线指向低仰角区域，噪声温度大约是150K。

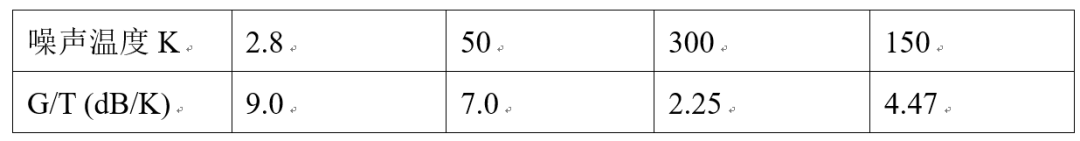

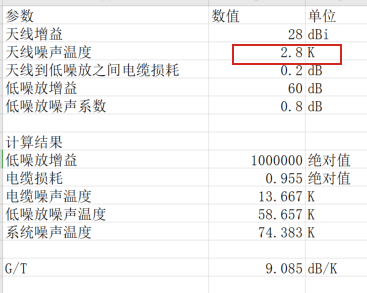

利用系统G/T的计算excel表格，我们分别计算噪声温度2.8K，50K，150K，300K的G/T
所以当我们看到天线说明书上的G/T这个指标的时候，首先需要了解的是天线的噪声温度T 的取值是多少？
实际应用中T是怎么取值的呢？
根据《卫星通信地面站天线工程测量技术》中的内容：通过大量的实验数据研究分析，总结出卫星通信地面站天线噪声温度的近似计算公式如下：
Ta=87.09*（EL）^-0.39 （C频段）
Ta=88.34*（EL）^-0.19 （Ku频段）
其中EL是仰角。
如果EL=90°的时候，Ku频段，Ta≈37.57K，当EL=20°的时候，Ku频段，Ta=50K。
不同的频率，不同仰角的噪声温度也可以查表获得。部分频率、仰角的噪声温度如下表所示
