摘要：本文深入探讨了HDI（高密度互连）技术中叠孔与错孔设计在生产难度上的差异。通过对两种设计在对位精度、制程复杂性、可靠性挑战等方面进行详细分析，阐述了叠孔设计在生产过程中面临的一系列难题，旨在为HDI产品的设计与制造提供有益的参考，以更好地应对生产挑战，提高生产效率和产品质量。
一、引言
随着电子设备向小型化、高性能化和多功能化方向的不断发展，HDI技术应运而生并得到广泛应用。HDI电路板能够实现更高的布线密度、更小的板子尺寸以及更轻的重量，满足现代电子设备对空间和性能的严苛要求。在HDI设计中，叠孔和错孔是两种常见的设计方式，然而叠孔设计相较于错孔设计在生产过程中往往面临更多的困难和挑战，本文将深入分析其原因。
二、HDI技术概述
HDI技术是一种先进的印制电路板制造技术，它通过在电路板上制作微盲孔、埋孔等特殊结构，以及采用精细的线路布线和高精度的对位技术，实现了电路板的高度集成和小型化。其核心优势在于能够有效提高电路板的布线密度，减少信号传输的延迟和干扰，同时降低功耗和成本，广泛应用于智能手机、平板电脑、笔记本电脑、通信设备、医疗设备等众多领域。
三、叠孔与错孔设计的基本概念

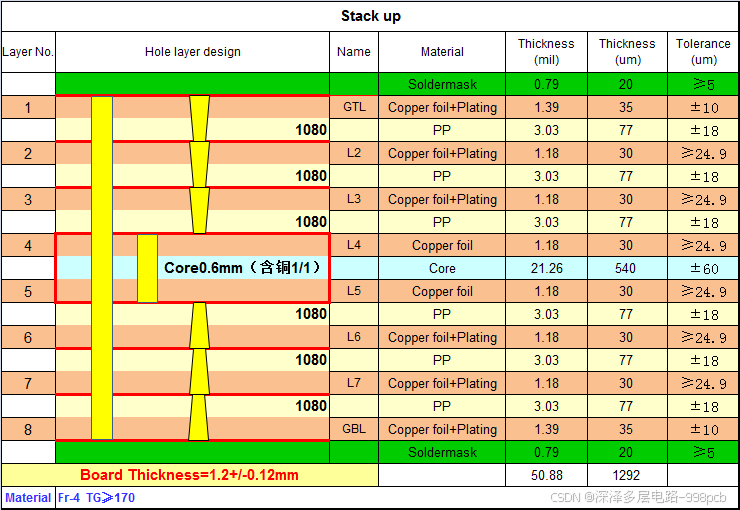

- 叠孔设计叠孔是指在HDI电路板的多层结构中，上下相邻两层或多层的盲孔或埋孔在垂直方向上相互重叠的设计方式。这种设计使得电路板的布线空间得到更有效的利用，能够实现复杂的信号传输路径和更高的集成度，但也对生产过程中的对位精度、制程能力和质量控制提出了极高的要求。

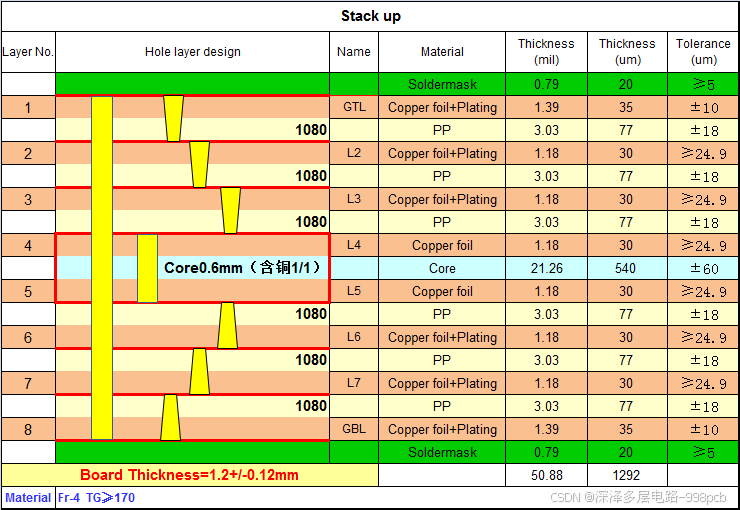

- 错孔设计错孔则是指相邻层的盲孔或埋孔在垂直方向上相互错开，不发生重叠的设计形式。错孔设计相对较为简单，在生产过程中对对位精度的要求相对较低，制程难度也相对较小，因此在一些对布线密度要求不是特别高的HDI电路板中较为常见。
四、叠孔比错孔设计难生产的因素分析
- 对位精度要求高
- 在叠孔设计中，不同层之间的盲孔或埋孔需要精确对齐，以确保在后续的电镀、填充等工艺过程中能够形成良好的电气连接。由于叠孔在垂直方向上相互重叠，任何微小的对位偏差都可能导致孔的位置偏移，进而影响电路板的导通性和信号传输性能，甚至导致产品报废。
- 而错孔设计中，由于孔的位置相互错开，即使存在一定的对位误差，对电路板的最终性能影响相对较小，因此对对位精度的容差范围较大，生产过程中更容易控制和保证。
- 制程复杂性增加
- 叠孔设计涉及到多个层次的加工和叠加，其生产工艺流程相对更为复杂。在生产过程中，需要依次完成各层的图形转移、蚀刻、微盲孔制作、电镀填孔等多道工序，并且每层的加工质量和工艺参数都会对后续的叠孔效果产生影响。
- 例如，在微盲孔制作过程中，如果孔壁的粗糙度、孔径的均匀性等参数控制不当，会导致电镀填孔时出现孔内金属沉积不均匀、孔洞等问题，进而影响叠孔的可靠性和电气性能。而错孔设计由于其结构相对简单，制程步骤相对较少，各工序之间的相互影响也较小，生产效率相对较高，质量控制相对容易。
- 可靠性挑战大
- 叠孔结构在电路板的使用过程中，由于受到热应力、机械应力等因素的影响，更容易出现可靠性问题。热膨胀系数的差异可能导致叠孔处的焊盘和线路发生位移或翘曲，从而产生接触不良、短路等故障。
- 此外，叠孔处的金属填充质量也直接影响其可靠性，如果存在空洞、裂纹等缺陷，在长期的使用过程中，这些缺陷可能会逐渐扩大，最终导致电路板的失效。而错孔设计由于其孔之间的相对独立性，在一定程度上降低了热应力和机械应力的集中，可靠性相对较高。
五、叠孔生产过程中的关键技术难点及应对措施
- 高精度对位技术
- 为了实现叠孔的精确对位，通常采用高精度的对位设备和先进的对位工艺。例如，利用激光对位系统、光学对位系统等，通过对电路板上的对位标记进行精确识别和定位，将不同层的图形进行准确对齐。
- 同时，在生产过程中还需要严格控制对位工艺参数，如对位精度、对位速度、对位压力等，以确保对位质量。此外，采用高精度的电路板制造设备，如高精度的曝光机、蚀刻机等，也有助于提高叠孔的对位精度。
- 微盲孔加工技术
- 微盲孔的加工质量是叠孔生产的关键环节之一。目前，常见的微盲孔加工方法包括激光钻孔、等离子体蚀刻等。激光钻孔具有加工速度快、精度高、孔径小等特点，适用于高密度的微盲孔制作。
- 但激光钻孔过程中需要精确控制激光的能量、频率、脉冲宽度等参数，以确保孔壁的光滑度和孔径的均匀性。等离子体蚀刻则可以通过化学反应在电路板上蚀刻出微盲孔，其加工精度和质量也受到工艺参数的影响。为了提高微盲孔的加工质量，需要不断优化加工工艺参数，并采用先进的工艺控制技术，如在线检测、反馈控制等，对微盲孔的加工过程进行实时监控和调整。
- 电镀填孔技术
- 在叠孔结构中，电镀填孔是实现盲孔或埋孔金属化的重要工艺步骤。电镀填孔的质量直接影响叠孔的导电性能和可靠性。为了保证电镀填孔的质量，需要采用合适的电镀工艺和电镀液配方。
- 例如，采用化学镀铜与电镀铜相结合的工艺，先通过化学镀铜在盲孔或埋孔内壁形成一层薄薄的铜种子层，然后再进行电镀铜，以实现孔的完全填充。同时，需要严格控制电镀过程中的电流密度、温度、时间等工艺参数，并采用先进的电镀设备和工艺控制技术，如脉冲电镀、逆电流电镀等，以提高电镀填孔的质量和均匀性。
- 可靠性测试与评估技术
- 为了确保叠孔HDI电路板的可靠性，在生产过程中需要进行严格的可靠性测试与评估。常见的可靠性测试项目包括热冲击测试、温度循环测试、湿度测试、机械振动测试等。
- 通过这些测试项目，可以模拟电路板在实际使用过程中可能遇到的各种环境条件，对其可靠性和耐久性进行评估。根据测试结果，可以对叠孔的设计和生产工艺进行优化和改进，以提高其可靠性。
六、结论
综上所述，HDI叠孔设计相较于错孔设计在生产过程中面临着诸多挑战，包括对位精度要求高、制程复杂性增加以及可靠性挑战大等。然而，通过采用高精度的对位技术、先进的微盲孔加工技术、优质的电镀填孔技术和严格的可靠性测试与评估技术等，可以有效克服叠孔生产过程中的关键技术难点，提高叠孔HDI电路板的生产质量和可靠性。尽管叠孔设计的生产难度较大，但其在实现电路板高度集成和小型化方面具有不可替代的优势，在未来的电子设备制造领域仍具有广阔的应用前景。随着电子技术的不断发展和生产工艺的不断进步，HDI叠孔技术将得到进一步的完善和提升，为电子设备的小型化和高性能化提供更有力的支持。
