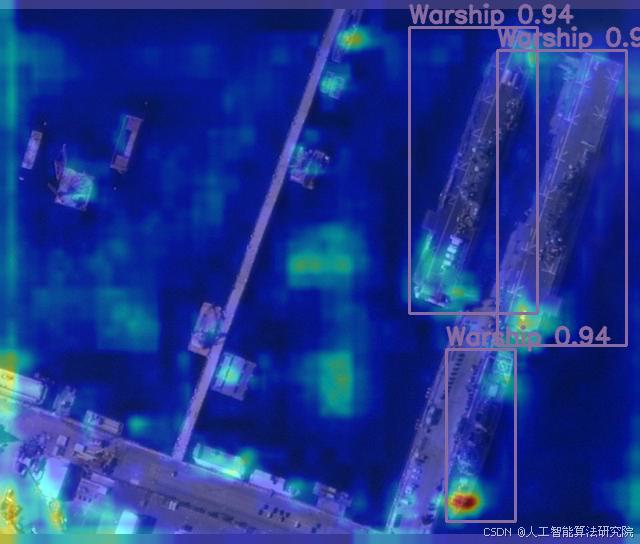

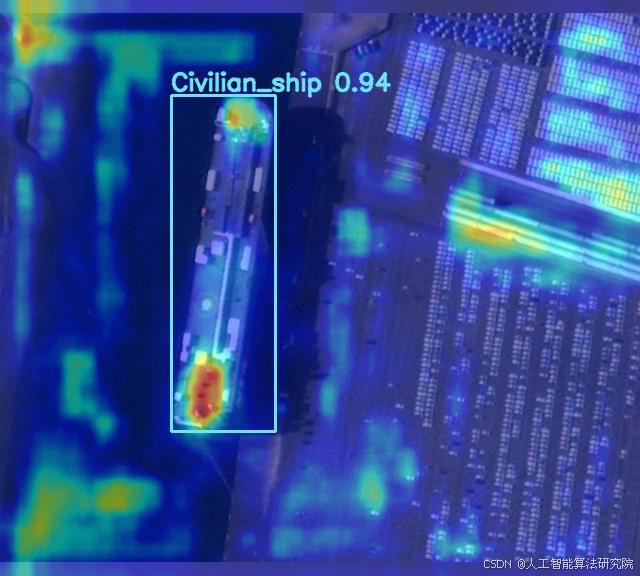

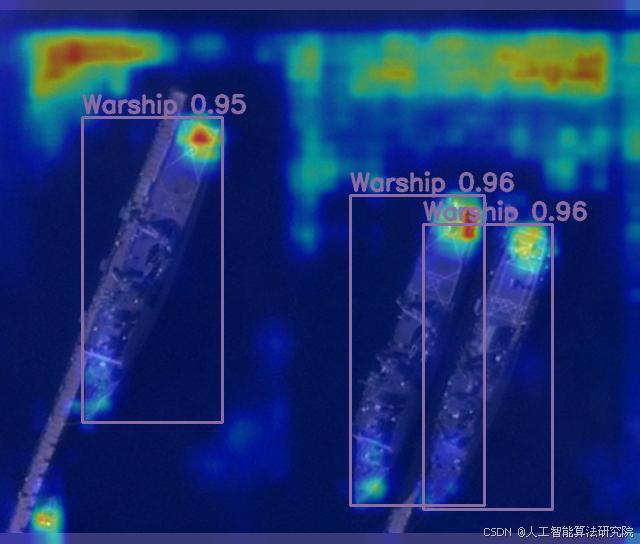

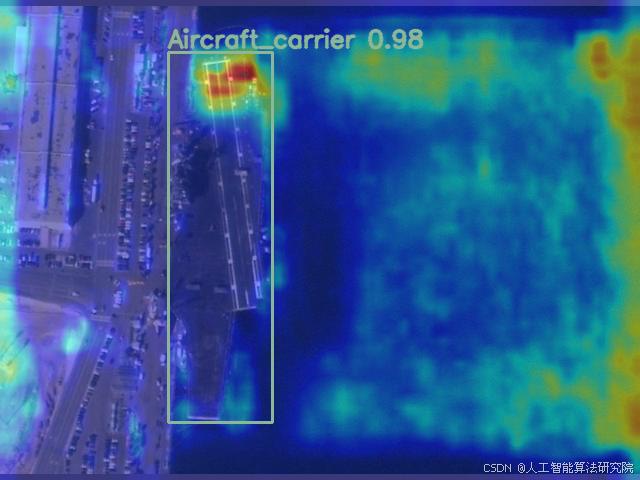

目标检测热力图在学术论文（尤其是计算机视觉、深度学习领域）中是重要的可视化分析工具和论证辅助手段，可以给论文加分不少。主要作用一是增强论文的可解释性与说服力：论文中常需解释模型 “如何” 或 “为何” 检测到目标，热力图可直观展示模型关注的图像区域（如检测车辆时聚焦轮胎、车窗而非背景），说明模型的特征提取能力，增强审稿人对模型合理性的认可。二是作为实验结果的补充展示：目标检测任务的评估不仅依赖定量指标（如 mAP、FPS），还需定性分析（如可视化检测效果），热力图是定性分析的关键手段，可展示模型在复杂场景（如遮挡、小目标）下的检测能力。目标检测热力图是一种可视化工具，用于直观展示目标检测模型在图像或视频中对特定目标的预测置信度分布或注意力聚焦区域。它通过颜色深浅（如红色、黄色代表高置信度，蓝色代表低置信度）来反映模型对 “目标存在可能性” 的判断，帮助分析模型性能、定位漏检 / 误检问题，或解释模型决策逻辑。   如下示意图所示。



核心作用

1. 模型性能分析

   • 可视化模型对目标的定位准确性：颜色高亮区域是否与真实目标（标注框）重合度高？
   • 发现漏检问题：若真实目标区域颜色暗淡，说明模型未检测到该目标。
   • 识别误检区域：非目标区域出现高置信度颜色，提示模型存在误判。

2. 可解释性增强

   • 直观展示模型 “关注” 的区域，例如：检测行人时，热力图是否聚焦于人体而非背景。
   • 辅助理解模型的决策逻辑，尤其在医疗影像、自动驾驶等需要高可信度的场景中。

3. 数据与模型优化

   • 发现数据标注误差：若热力图与标注框偏离较大，可能是标注不准确导致。
   • 指导模型改进：例如，若热力图分散或偏移，可通过调整网络结构（如增加注意力机制）优化

 实现原理与方法

目标检测热力图的生成通常依赖于模型的中间层输出（如特征图）或预测结果，常见方法包括：

1. 基于特征图的热力图（适用于 CNN 类模型）

• 步骤：

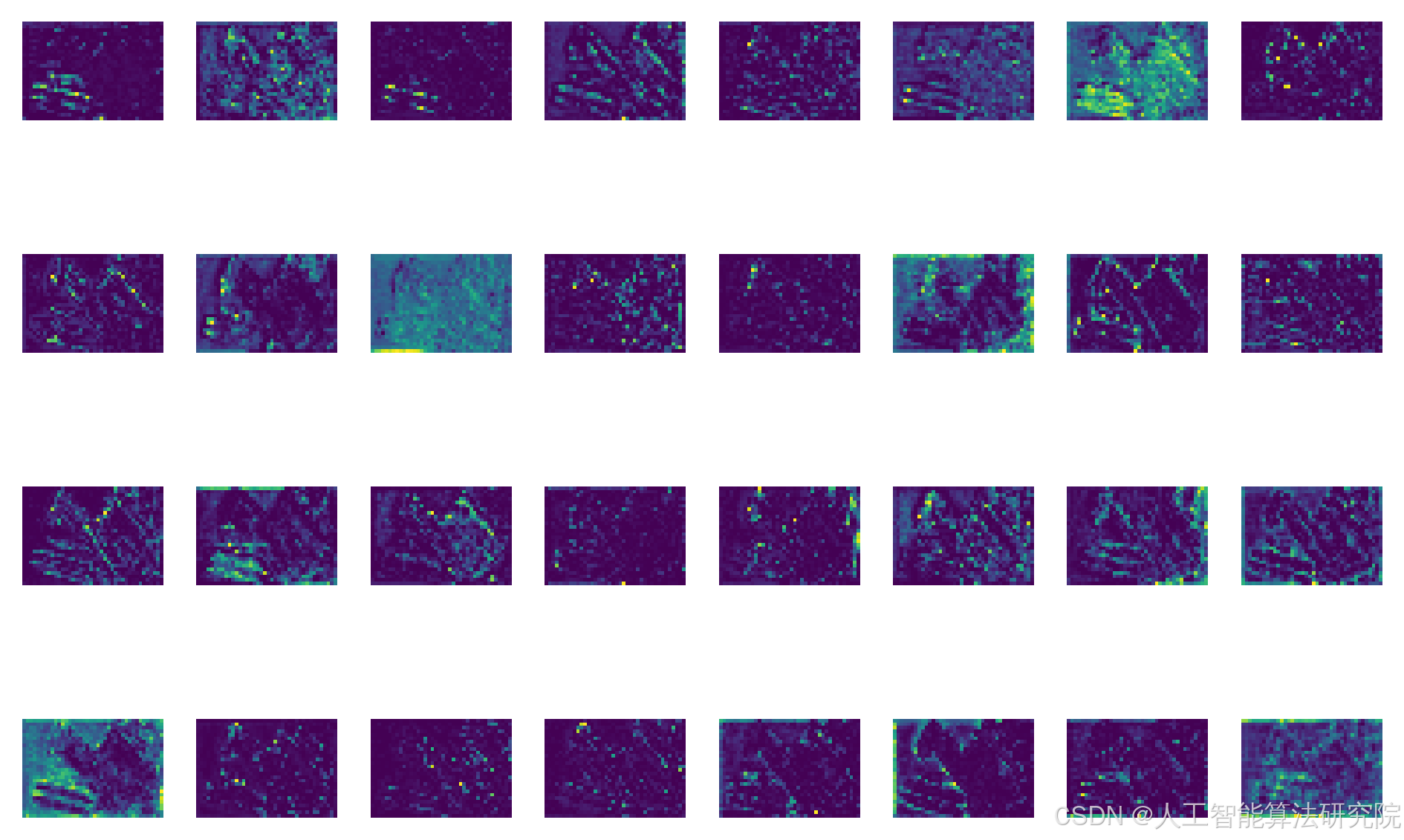

  1. 提取模型最后一层卷积层的特征图（Feature Map）。
  2. 对特征图进行全局平均池化（GAP）或加权求和，压缩为单通道热力图。
  3. 通过归一化（如归一化到 [0, 255]）和颜色映射（如 Jet 色卡）生成可视化图像。
• 工具：
  • 使用深度学习框架（如 PyTorch、TensorFlow）提取特征图。
  • 通过 OpenCV、Matplotlib 等库进行可视化。

2. 基于预测结果的热力图（适用于所有目标检测模型）

• 步骤：
  1. 获取模型预测的边界框（Bounding Box）及其置信度分数。
  2. 在边界框区域内，以置信度为权重，将分数分配到对应像素点。
  3. 通过高斯模糊等平滑处理，生成连续的热力图效果。
• 示例代码（伪代码）：

  python

  运行

  import numpy as np
  heatmap = np.zeros((image_height, image_width))
  for box, score in predictions:
      x1, y1, x2, y2 = box
      heatmap[y1:y2, x1:x2] += score
  heatmap = cv2.GaussianBlur(heatmap, (11, 11), 0)  # 平滑处理
  heatmap = cv2.normalize(heatmap, None, 0, 255, cv2.NORM_MINMAX, dtype=cv2.CV_8U)
  heatmap = cv2.applyColorMap(heatmap, cv2.COLORMAP_JET)  # 颜色映射


3. 类激活图（Class Activation Mapping, CAM）

• 适用场景：图像分类模型的可解释性扩展，可间接用于目标检测（如 YOLO 的 CAM 变种）。
• 原理：通过卷积层特征图与分类器权重的线性组合，生成类别的 “重要性热力图”，指示图像中对分类结果贡献最大的区域。

典型应用场景

领域	应用示例
自动驾驶	可视化模型对行人、车辆的检测焦点，验证传感器数据与模型预测的一致性。
医疗影像	显示 X 光 / CT 图像中模型对病灶的定位，辅助医生判断模型检测的可靠性。
工业缺陷检测	定位产品表面缺陷的热力分布，区分正常区域与异常区域的置信度差异。
智能监控	分析视频中人群密集区域的检测效果，优化安防模型对异常行为的识别能力。

工具与库推荐

1. 深度学习框架原生支持

   • PyTorch：通过torchvision或自定义脚本提取特征图。
   • TensorFlow/Keras：利用tf.keras.layers.GlobalAveragePooling2D等层生成热力图。

2. 可视化工具

   • OpenCV：基础图像处理与热力图渲染。
   • Matplotlib：灵活的绘图接口，支持颜色映射与叠加显示。
   • Grad-CAM：专门用于生成类激活热力图的库，支持多种模型结构。

3. 目标检测框架集成

   • YOLO 系列：部分版本支持通过修改代码输出热力图（如 YOLOv5 的--visualize参数）。
   • Detectron2：基于 PyTorch 的检测框架，可自定义可视化模块。

注意事项

1. 热力图≠真实目标位置：热力图反映模型的预测倾向，需结合标注数据验证准确性。
2. 多目标场景处理：若图像中有多个目标，需为每个类别或实例单独生成热力图，避免混淆。
3. 计算性能：生成热力图可能增加推理时间，实际应用中需权衡可视化需求与效率。

目标检测热力图在学术论文中扮演着 “桥梁” 角色 —— 连接模型的抽象输出与人类的直观理解，帮助审稿人和读者快速把握研究的创新点与实验结论。合理使用热力图可显著提升论文的可读性、可信度和影响力，但需遵循学术规范，确保可视化结果的科学性与严谨性。通过目标检测热力图，开发者和研究者能更直观地理解模型行为，进而针对性地优化数据、调整模型架构或改进训练策略，是目标检测任务中不可或缺的分析工具。
