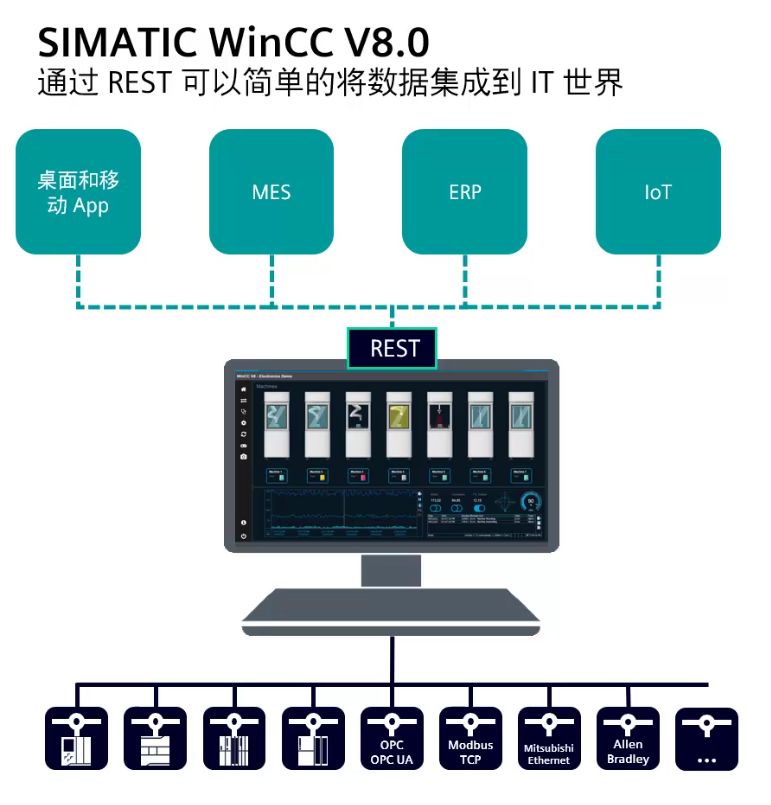

WinCC作为一个经典SCADA系统，它是OT与IT数据无缝集成桥梁，自WinCC7.5版本开始，可以直接提供Rest服务用于其它系统数据访问和操作。

1.环境搭建

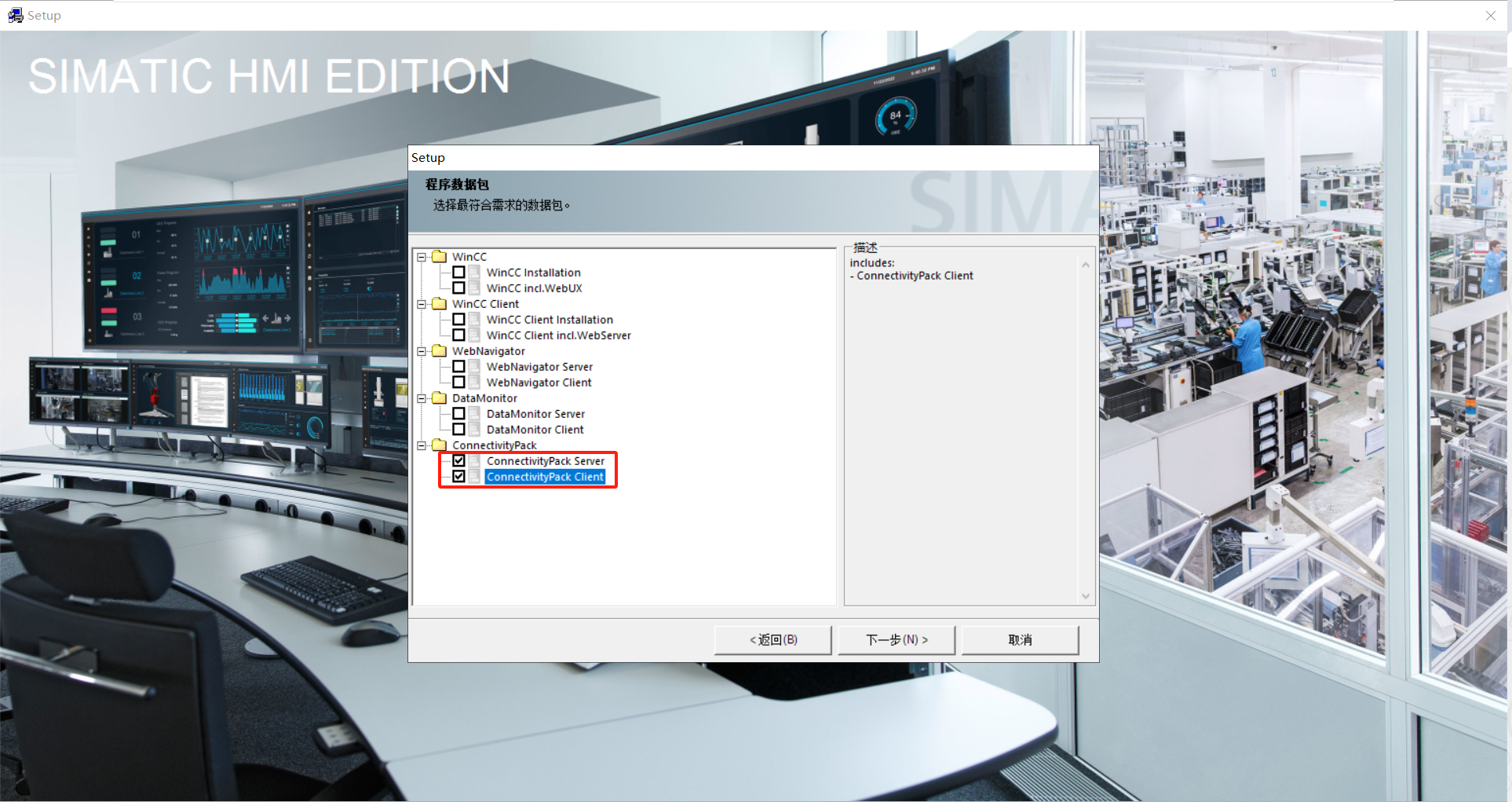

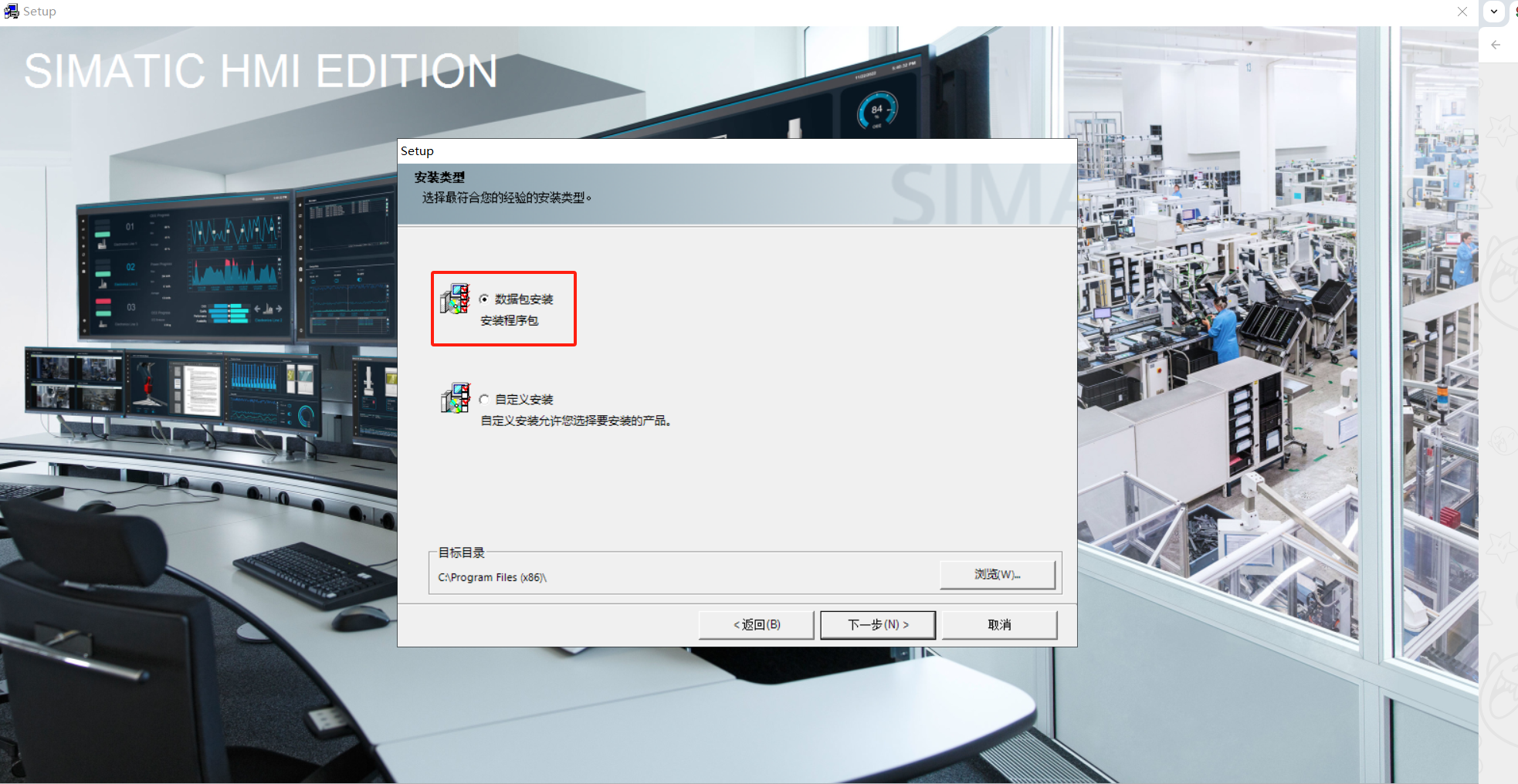

使用REST服务需要安装WinCC可选组件ConnectivityPack，如果未安装则需要进行安装。

2.系统设置

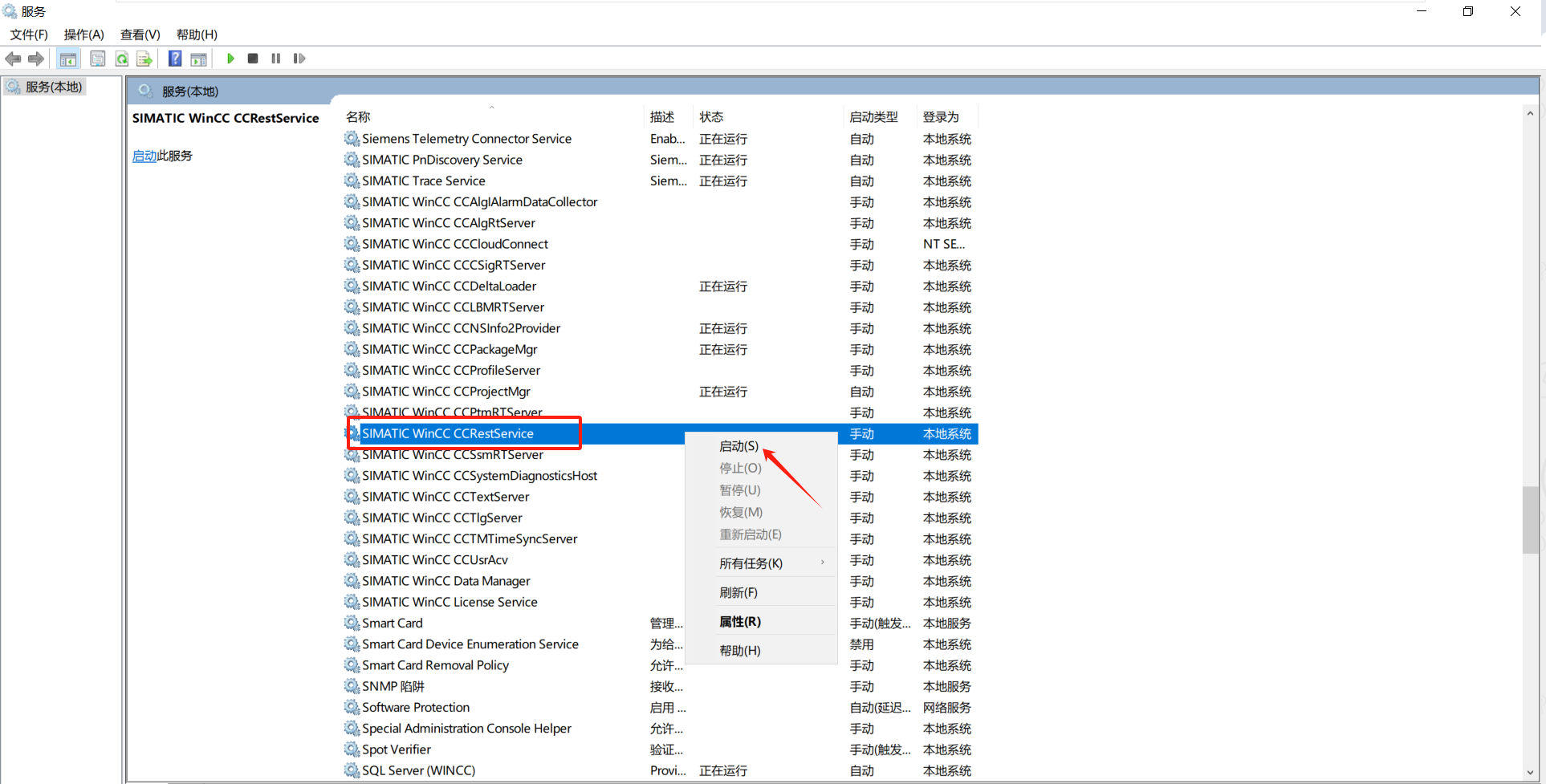

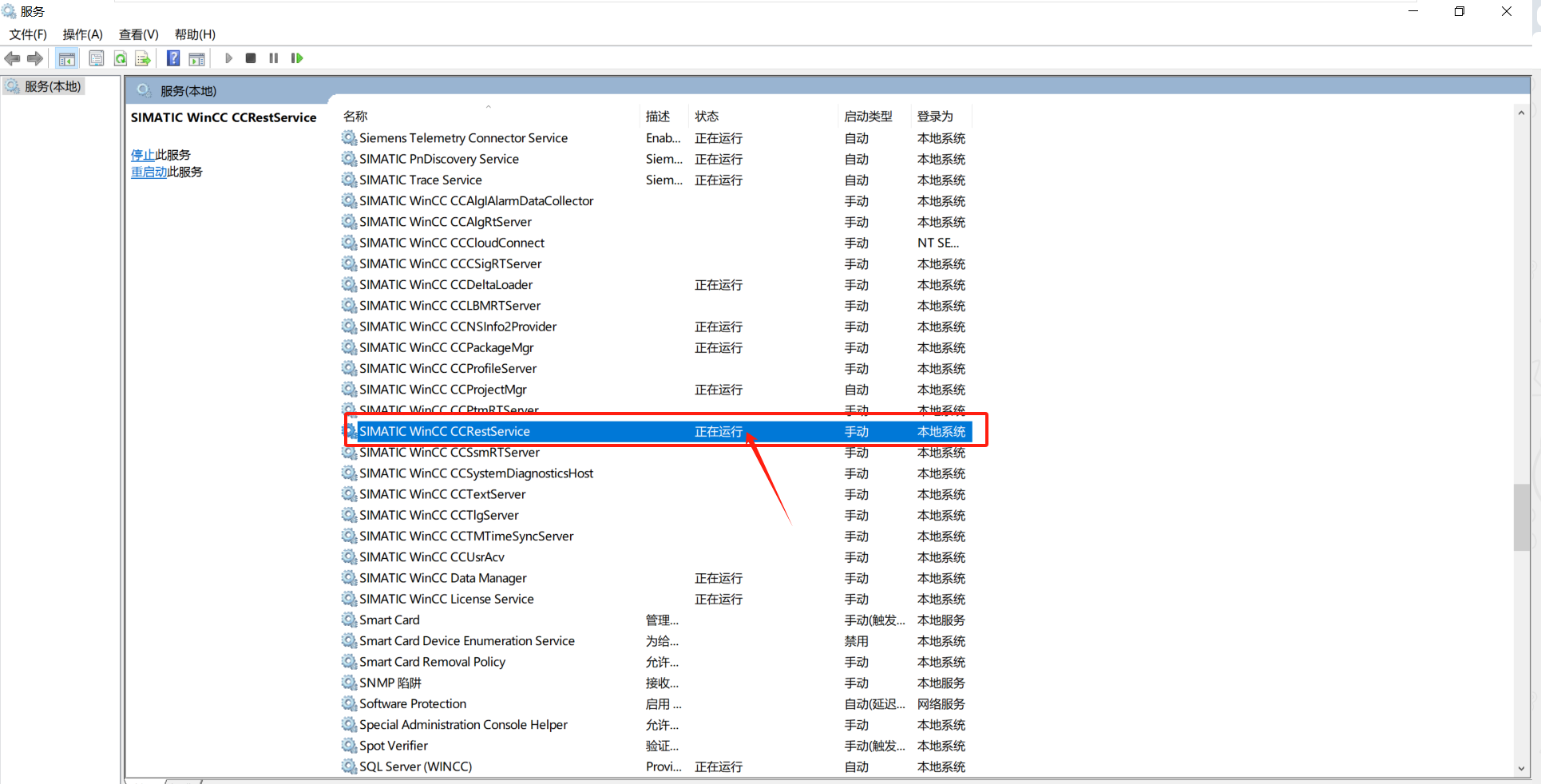

打开系统服务，也就是运行services.msc，找到SIMATIC WinCC CCRestService服务，并启动服务。

3.WinCC设置

（1）项目REST开启设置

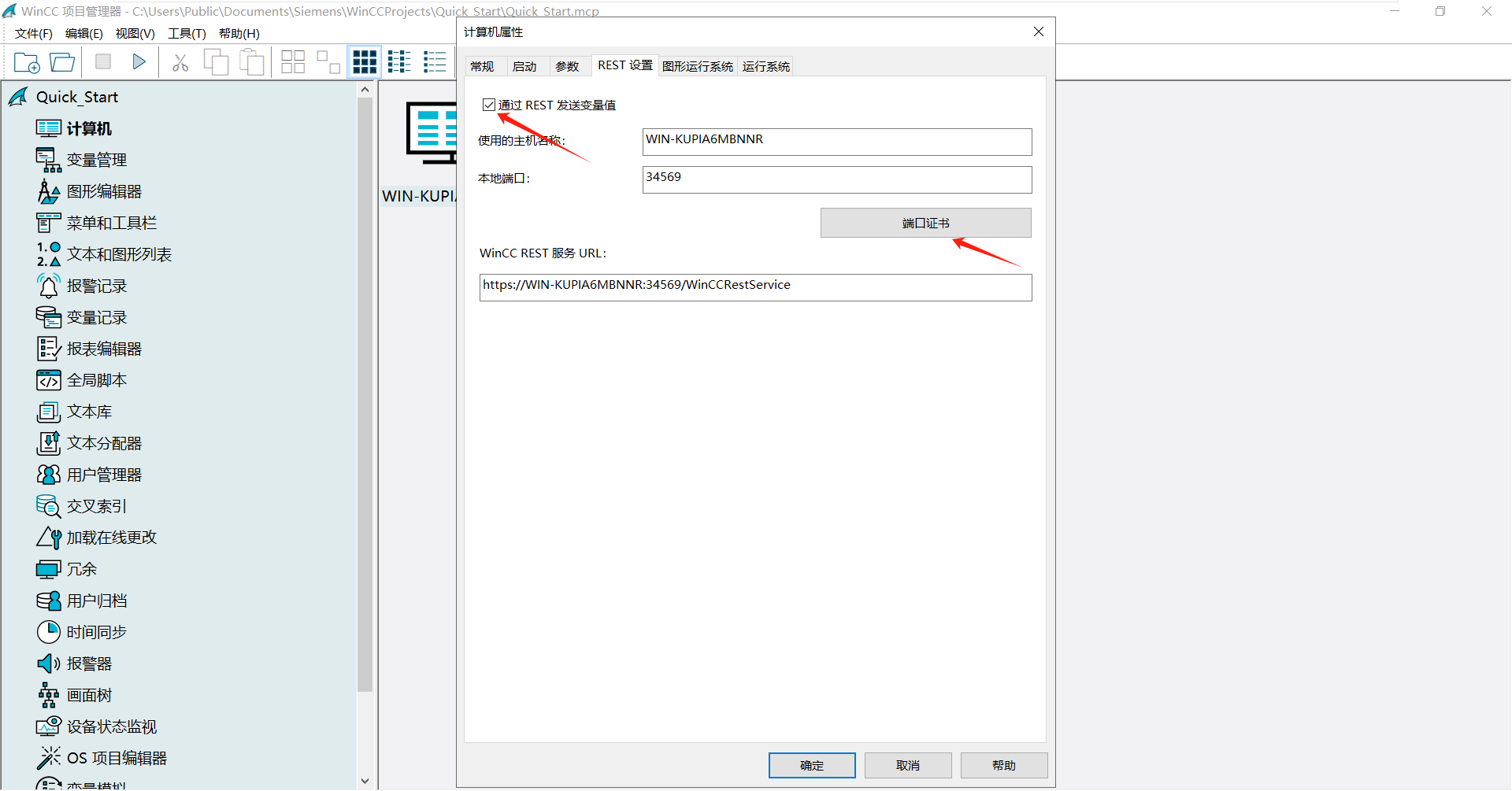

新建或打开一个已有的WinCC项目。点击左侧计算机，右侧找到与本机名称相同的计算机（如果存在多个的话），右键选择属性。点击启动选项卡，将最后一项“REST服务”打勾。

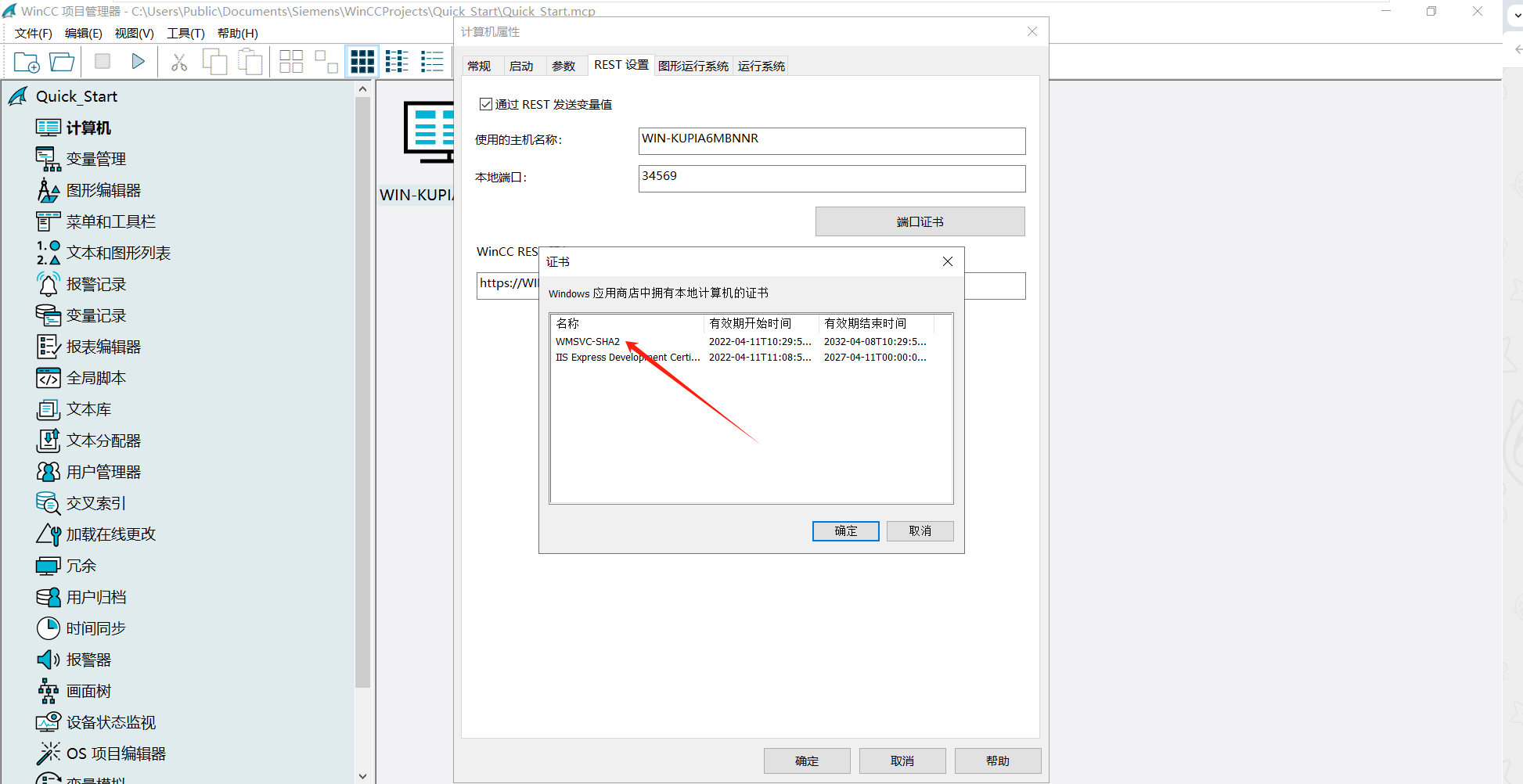

如果证书还未配置，点击“端口证书”。选择一个证书，也可以在IIS自己创建证书，本示例默认选择系统提供的第一个证书。

（2）添加REST权限

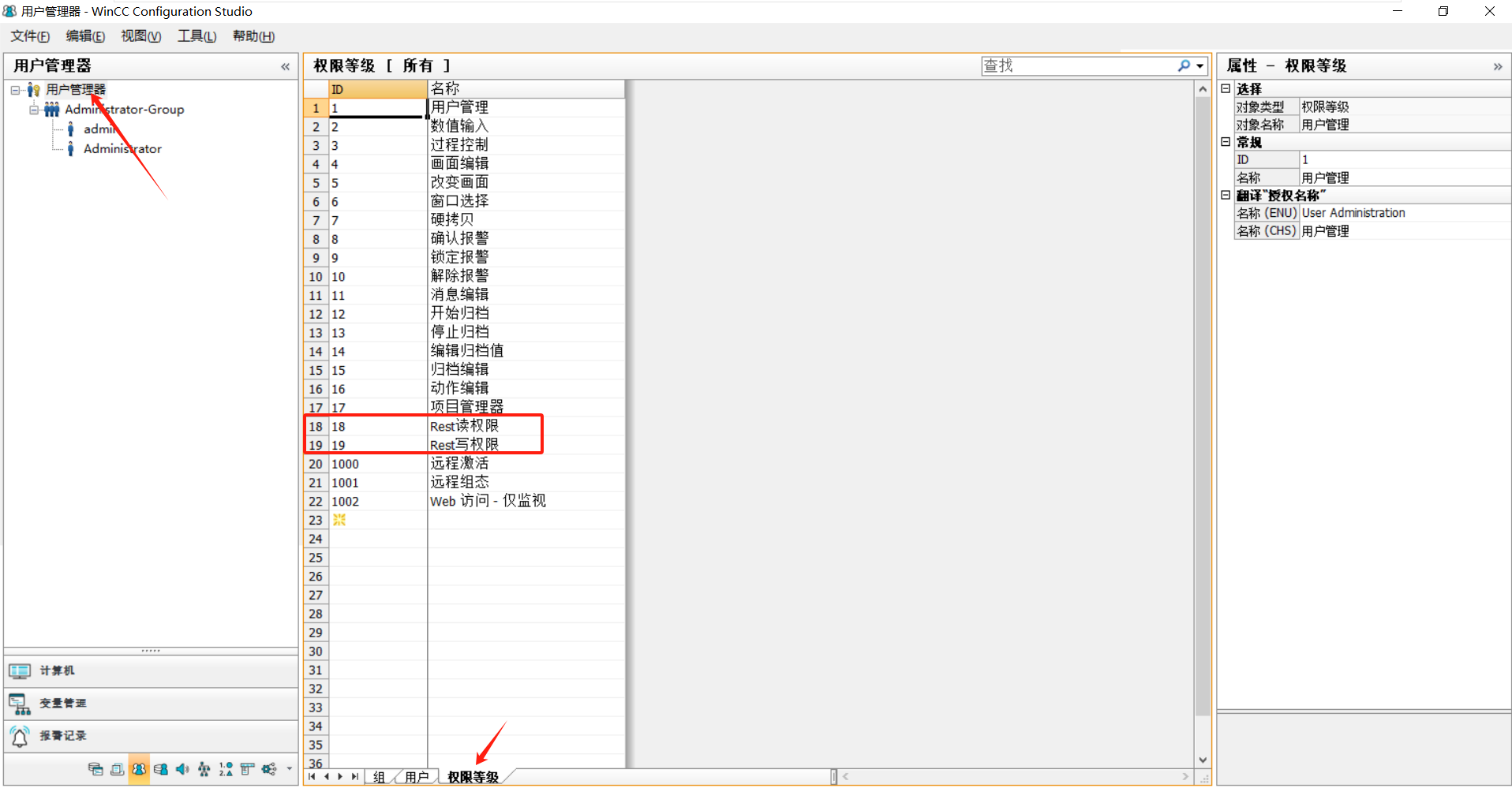

在WinCC主界面，双击左侧项目中用户管理器。点击左上角用户管理器，在中间一栏最底端点击权限等级。在权限等级中新增两项，分别为Rest读写权限，ID与名称可以任意命名，只要后面记住使用即可。

（3）添加用户

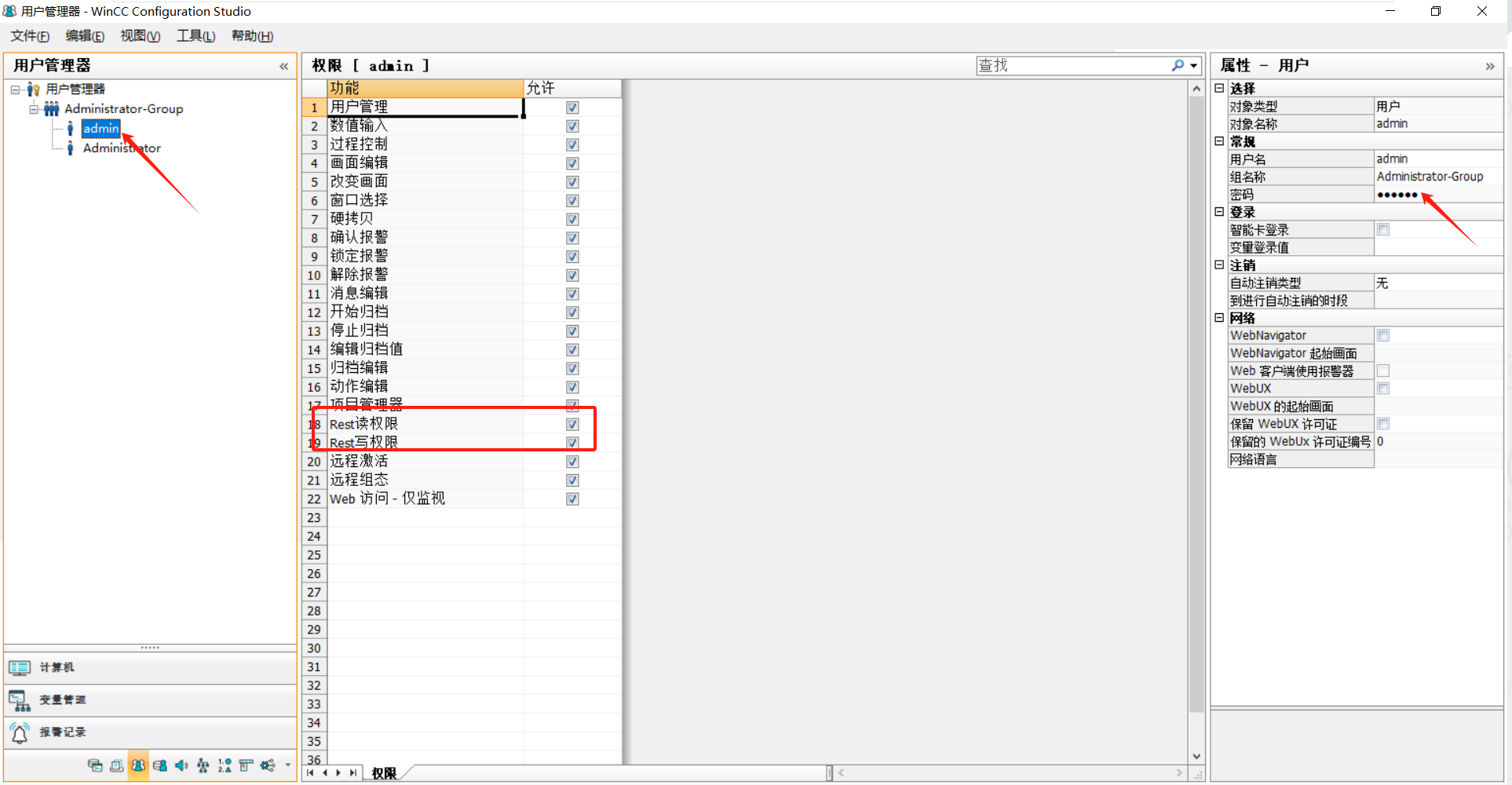

在左侧用户管理器中右键单击Administrator-Group，添加新用户，这个用户就是后期用来以Rest访问WinCC的授权用户，本示例中新建admin用户，在右侧设置一个密码，在权限列表中勾选刚才新添加的权限，其它权限按实际需要进行选择。

（4）变量配置

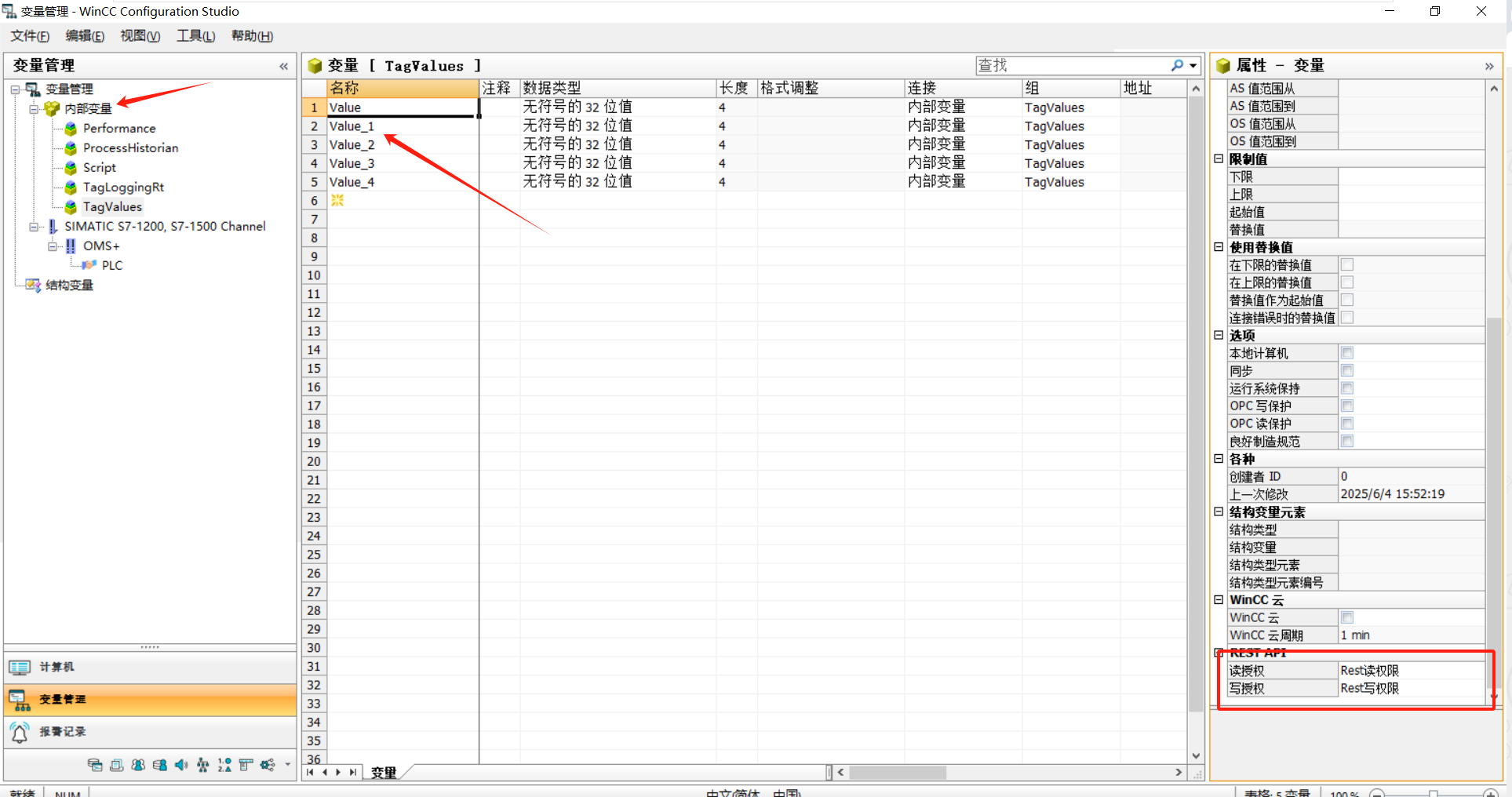

通过REST服务暴露的变量，需要进行单独设置，本案例使用WinCC提供内部变量，其他类型的变量操作相同。找到需要的变量，在右侧属性的最下端找到REST API，将读写权限设置为刚才新建的读写权限。

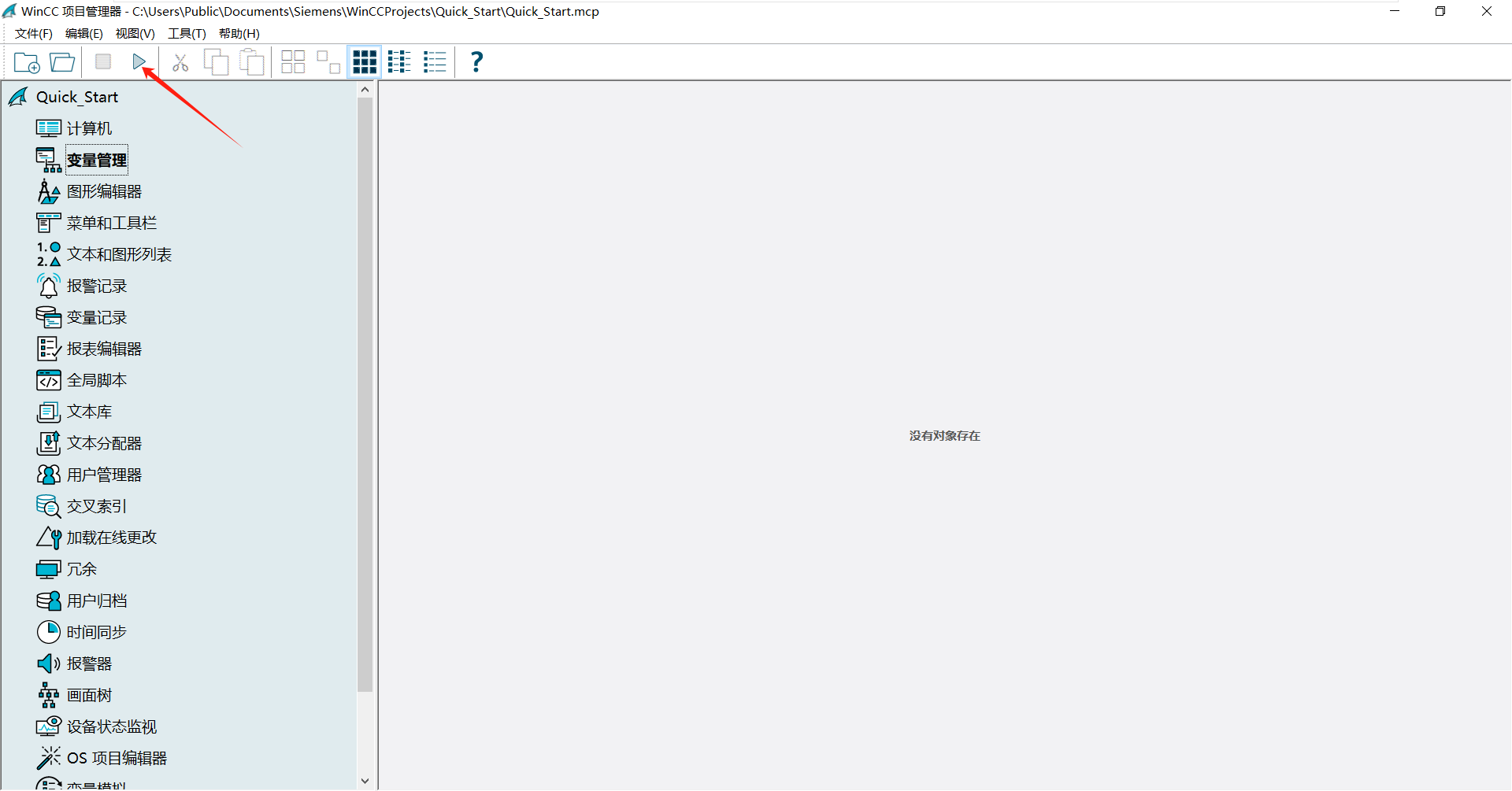

（5）运行WinCC

4.ApiPost或者Postman测试

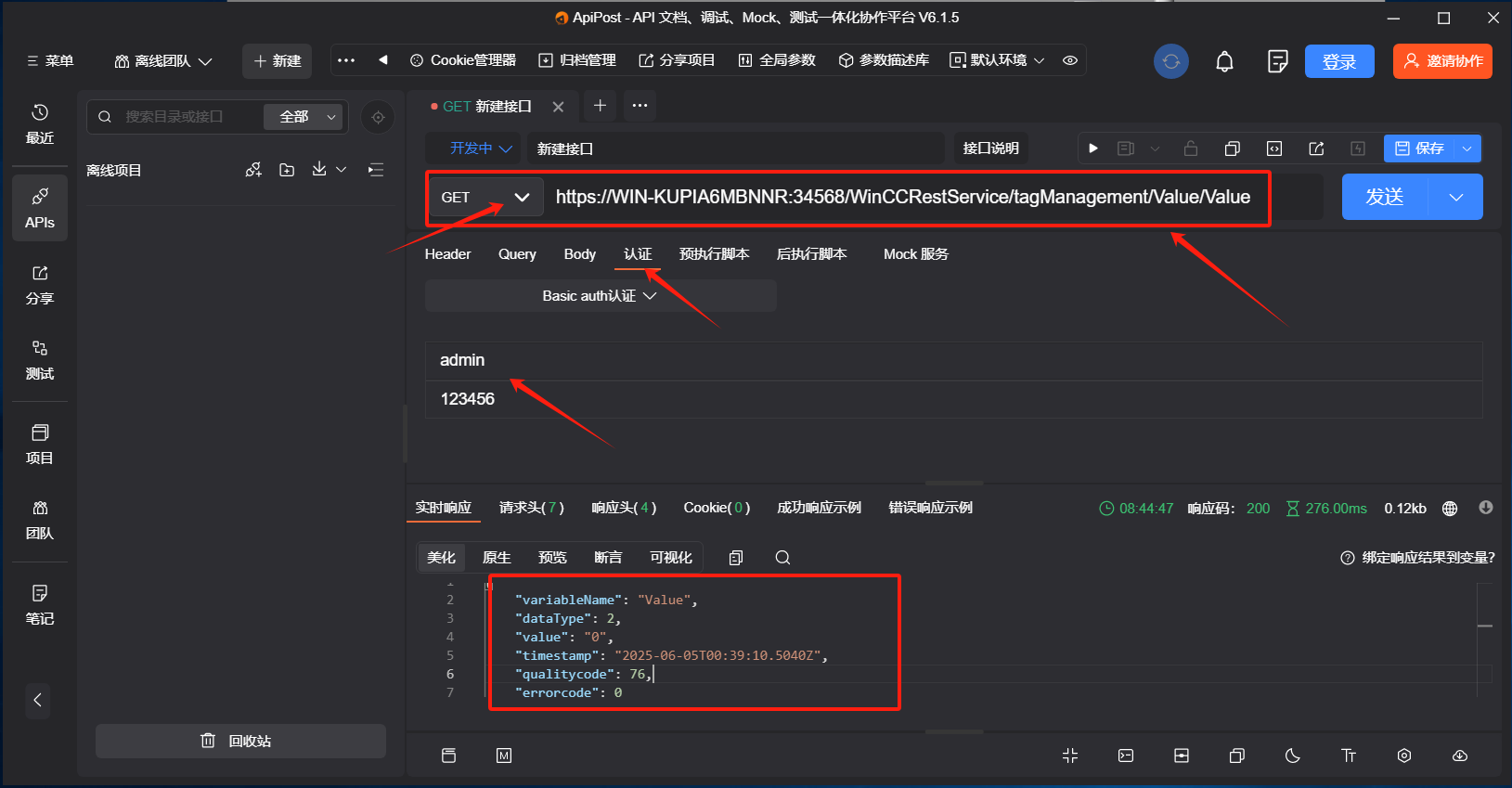

（1）新建Get请求，在Api工具中输入地址https://{Host}:{Port}/WinCCRestService/tagManagement/Value/，HOST和PORT就是在第3部分中描述设置的地址。

（2）Api工具中认证中选择Basic Auth，填入在WinCC中新建的用户和密码（本案例admin用户）。

（3）点击发送请求，就会获取到WinCC中内部变量Value的实时值，读取成功，状态码为200。

谨记：需要启动WinCC项目。

图中Value是WinCC的一个内部变量名称

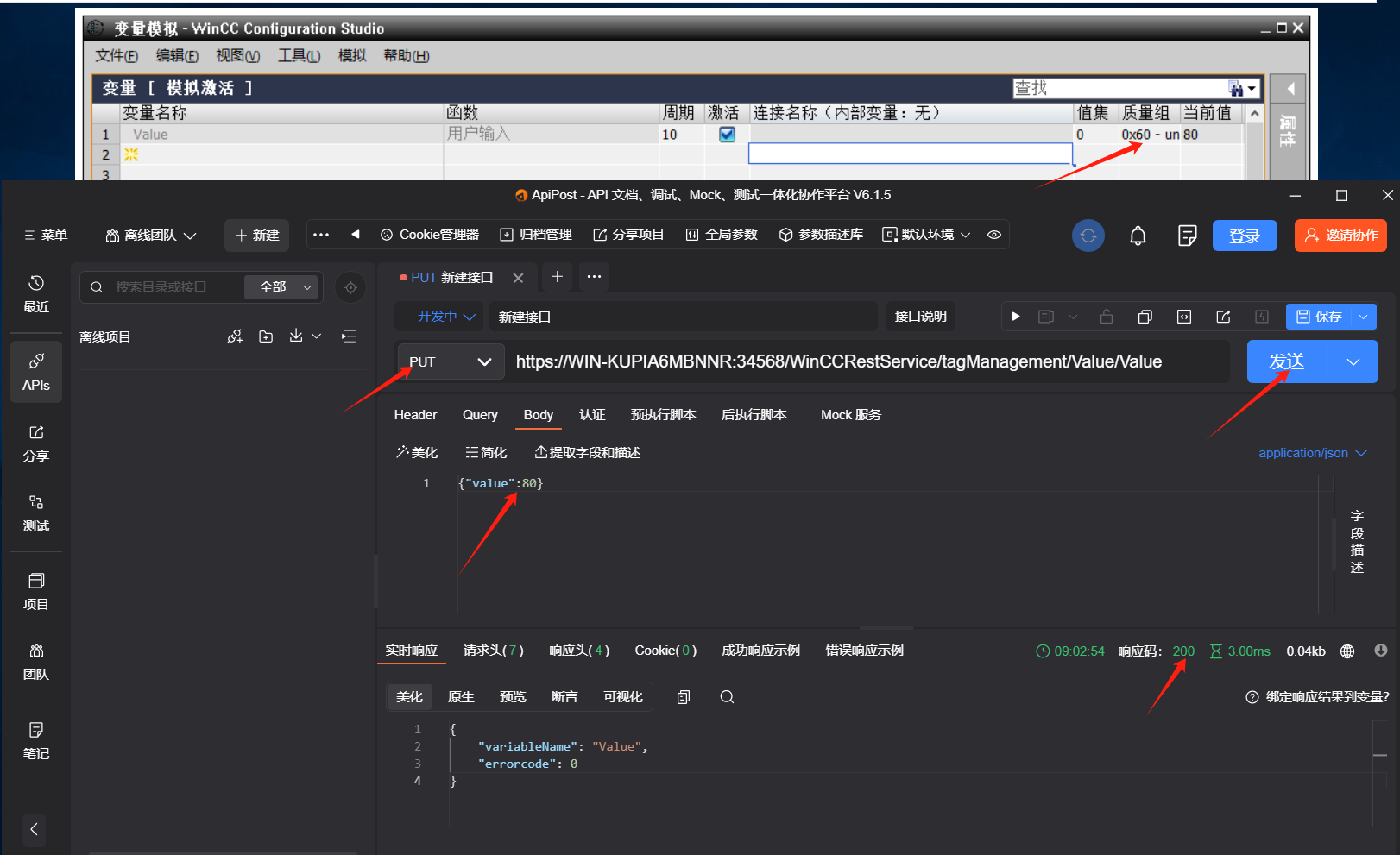

（4）使用Post方法可以，对变量进行写入数据，Api工具操作类似，只是把Get方法改为Put，在Body中使用Json格式设置写入的数据值{"value":80},通过WinCC Tag Simulator可以监控到写入的值，写入成功，状态码为200。

5.如果读写或者写入失败，根据Api工具返回的代码，查找原因后进行调整。

若读取失败，也可能存在以下原因。

状态码 401 Unauthorized：未授权。可能是前面Auth和SSL设置的地方出现问题。

状态码 200 OK，但读取的内容显示error : Forbidden。可能是WinCC中变量的REST API属性设置有问题。

请求发送失败：没有状态码，显示发送失败或者主机错误。可能是WinCC的REST设置问题，检查主机名是否对应，检查证书是否选择正确。

6.WinCC REST服务支持的数据读写方法

支持的读写数据方法，支持变量管理和数据读写，也提供对归档变量的管理和数据读写，非常强大。

（1）变量管理方法
