基于FPGA + JESD204B协议+高速ADC数据采集系统设计

news2025/6/5 21:34:38

摘要：针对激光扫描共聚焦显微镜的大视场、高分辨率需求，为在振镜扫描的时间内获取更多数据量，设计一种基

于 FPGA 的高速数据采集系统。该系统采用 Xilinx 的 A7 系列 FPGA 作为主控芯片，同时选用 TI 公司提供的

LMK0482X 系列时钟发生器和一款支持 JESD204B 协议的单通道 14 位高速 ADC14X250 芯片共同组成信号采集系统。

系统使用 Verilog 硬件描述语言在 Vivado 平台下实现各模块功能，通过 SPI 协议完成 LMK0482X 和 ADC14X250 芯片的

寄存器配置，利用 Xilinx 提供的 JESD204B IP 核构建基于 AXI 协议的高速串行数据链路，实现 ADC 与 FPGA 之间高效

的数据采集传输。实验结果表明，在 5 Gbps 的传输速率下，接口可以正确接收与解析数据，系统的采样速率可达到

250 Mbps ，数据采样精度为 14 bit ，符合激光扫描共聚焦成像仪器的数据采集要求。

0 引言

近年来随着共聚焦显微成像技术的迅速发展，其在生

物医学、材料科学等领域的应用越来越广泛［ 1-3 ］。由 Ra‐

jadhyaksha 等［ 4 ］实现了 100~1 000 um×100~1 000 um 视场的

共聚焦扫描系统，图像帧率可达到每秒 30 帧，但是由于数

据采集速率的限制，每帧的采样点数较少，导致图像分辨

率不高。国内对于激光扫描共聚焦显微成像技术的研究

起步较晚，但也有一些高校、研究所参与研究并取得了一

定成果。如胡茂海等［ 5 ］将检流式与共振式光学扫描镜相

结合，采用凌华公司生产的 9812 采集卡，实现了 4 M/s 的采

样率，理论最高采集速度可达到 20 M/s 。然而，传统的数

据采集方法往往受限于硬件性能和数据采集速率，无法满

足当下对于实时、高分辨率、多维度数据获取的迫切需求。

在本文所述的共聚焦扫描成像系统中，采样率是由二

维振镜的 X 轴速度和过采样率决定的。对于重构一帧

850 pixel×850 pixel 的图像，同时在配合扫描的二维振镜 X

轴频率为 29.3 KHz 的条件下，每个像素点进行 5 倍过采

样。经计算，数据采集系统的采样速率应达到 250 MHz 。

因此，本文设计了一种可以配合激光扫描共聚焦成像数据

的高速采集与处理系统，采用支持 JESD204B 串行协议的

模数转换芯片替代传统的并行 LVDS 接口，以实现数据的

采集转换功能。该接口具有更快的转换速率，且引脚数量

少，可实现更小的封装、更短的布线以及更低的成本［ 6-7 ］。

系统采用 Xilinx 的 A7 系列 FPGA （ Field Programmable Gate

Array ）为主控芯片，通过一片采样率为 250 Mbps 、数据精

度为 14 bit 的 ADC 芯片实现信号采集。该 ADC 芯片内部

采用基于 serdes 的 JESD204B 接口进行数据传输，其数据瞬

时传输速率高达 5 Gbps 。同时，系统时钟通过 LMK 系列的

时钟管理芯片进行分配，以确保时钟信号同源以及各芯片

间的时钟同步，从而保证数据采集传输质量。测试实验结

果表明，系统功能的实现准确无误，较传统的数据采集系

统采样率大幅提升，对于实现激光扫描共聚焦大视场、高

分辨率成像可起到关键作用。

1 系统方案设计

本系统设计以 Xilinx Vivado 软件为开发平台，其中主

控芯片采用 Xilinx Artix-7 系列的现场可编程门阵列（ FP‐

GA ）。该芯片提供了高性能的功耗比架构和 GTP 高速收

发器，能够支持 JESD204B 协议接口完成高速模数转换器

（ Analog to Digital Converter ， ADC ）的驱动采集。硬件电路

包括 ADC 转换电路、时钟产生电路、电源电路以及外围电

路等。软件部分通过 FPGA 硬件描述语言 Verilog 编程实

现系统功能，包括时钟芯片配置模块、高速 ADC 控制模块、

数据解析映射模块和系统主控模块。系统总体设计结构

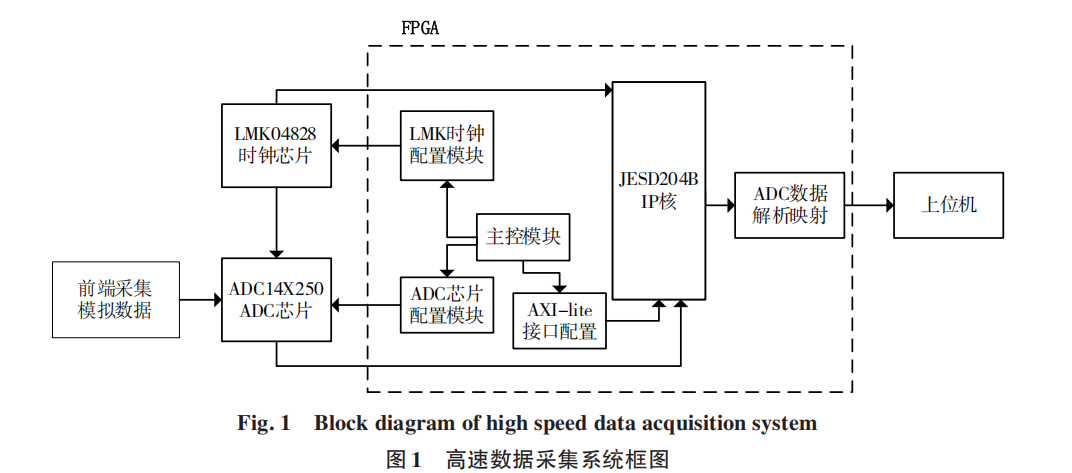

框图如图1所示。

本系统采集的数据由模拟前置电路产生差分信号进

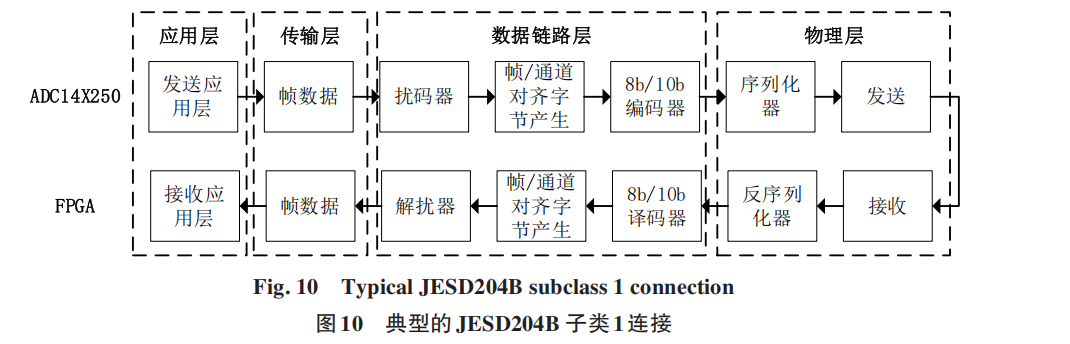

入 ADC 芯片， ADC 将模拟信号转变为数字信号，通过

JESD204B 协议将数据传送到 FPGA 中，其中涉及 ADC 的

配置以及数据的解析映射。时钟产生模块主要负责为

JESD204B 链路传输的 TX 与 RX 端提供相应的高速时钟；

系统主控模块负责各模块间的标志位传递，通过

JESD204B 接口逻辑完成数字信号的接收与处理，将数据

传送至上位机完成数据的高速采集。

2 硬件设计

2.1 　时钟芯片模块

对于 JESD204B 协议下的高速 ADC 数据采集系统，其

对模数转换器件的采样时钟和数据链路的传输时钟要求

较高，通常需要精密的时钟芯片提供时钟源［ 8 ］。本系统采

用 TI 公司专为 JESD204B 接口设计的 LMK0482X 系列时钟

芯片作为该模块的核心电路，该芯片内部采用双锁相环结

构，可生成超低抖动、具有射频采样能力的时钟，同时具备

简化系统的功能［ 9-10 ］。

时钟芯片产生电路如图 2 所示。该芯片的供电电压

为 3.3 V ， PLL 的基准时钟由 SiT910 晶振产生，并输入至

CLKIN0 、 CLKIN1 、 OSCin 3 个引脚，通过 SPI 协议对芯片进

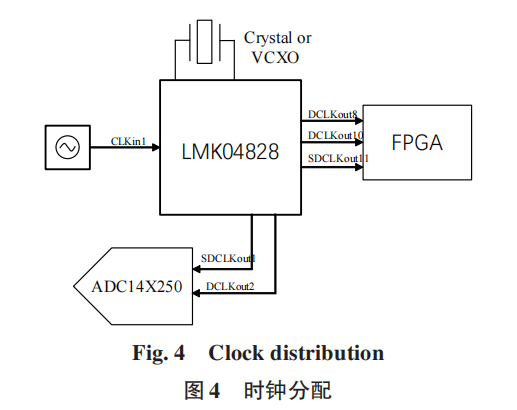

行配置，使 DCLKout 引脚产生多路同源时钟，并分别向

ADC 与 FPGA 提供设备时钟（ Device Clock ）与同步时钟

（ SYSREF Clock ）。同时， SDCLKout 引脚输出 SYSREF 同步

信号，以实现数据链路的时钟对齐。在系统设计中，该时

钟芯片共产生 5 路差分时钟，差分走线通过接入 100 Ω 电

阻进行阻抗匹配。 CPout1 引脚在外部时钟源失效时产生

高电平使能备用晶振，以维持芯片继续工作。
