一、类的设计

提示：这里可以添加系列文章的所有文章的目录，目录需要自己手动添加
学习设计模式的第一步是看懂UML类图，类图能直观的表达类、对象之间的关系，这将有助于后续对代码的编写。

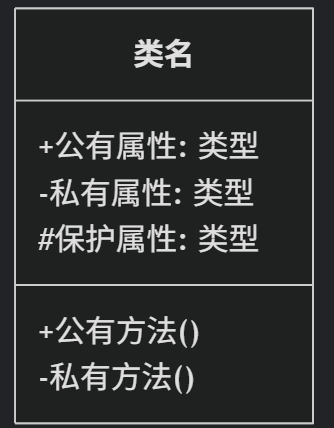

类图在软件设计及应用框架前期设计中是不可缺少的一部分，它的主要成分包括：类名、类方法(成员函数)、成员变量。
部分符号含义如下：
+ ：公有成员（Public）
- ：私有成员（Private）
# ：保护成员（Protected）
下划线 ：静态成员（如+staticVar: int）

常见的类之间的关系包括：继承(泛化)、实现、关联、聚合、组合、依赖。根据耦合度由强到弱又分为接口实现关系、继承泛化关系、不可分离组合的关系、可分离组合的关系、关联关系和依赖关系。

二、关系定义及示例

1.继承(泛化)

语义：子类继承父类的属性和方法（is-a关系）
画法：空心三角形箭头（子类指向父类）
派生类继承基类，基类被看作是“一般设计”，派生类被看作“特殊设计”，继承泛化关系关系也被称为一般与特殊的关系。

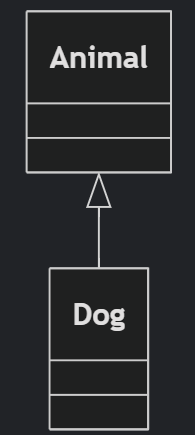

1.1、示例

class Animal {
   };
class Dog : public Animal {
   };  // C++

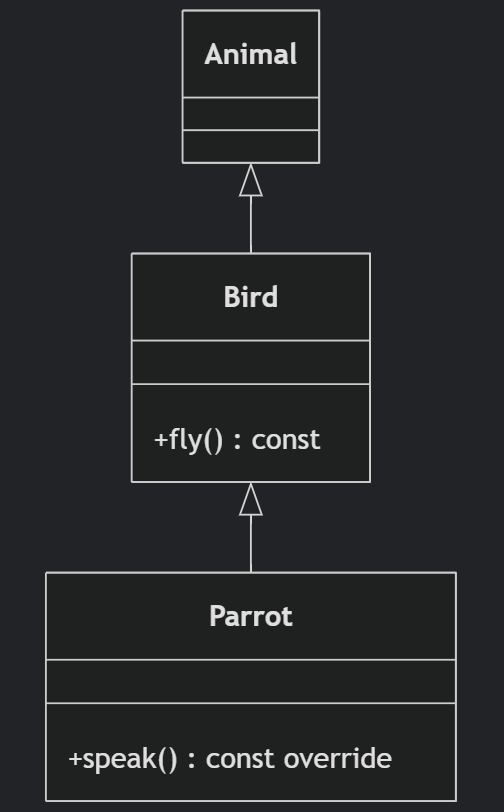

多重继承如下：

class Bird : public Animal {

public:
    void fly() const {

        std::cout << "Flying..." << std::endl;
    }
};

class Parrot : public Bird {

public:
    void speak() const override {

        std::cout << "Hello!" << std::endl;
    }
};

2.实现

语义：类实现接口的方法
画法：空心三角形+虚线箭头，箭头指向基类
接口实现关系是派生类必须重写接口中所有的方法。

2.1、示例

class Flyable {
    virtual void fly() = 0; };
class Bird : public Flyable {
   };  // C++

#include <iostream>
#include <vector>

// 接口
class Drawable {

public:
    virtual void draw() const = 0;
    virtual ~Drawable() = default;
};

// 实现类
class Circle : public Drawable {

public:
    void draw() const override {

        std::cout << "⚪ Drawing Circle" << std::endl;
    }
};

class Rectangle : public Drawable {

public:
    void draw() const override {

        std::cout << "⬛ Drawing Rectangle" << std::endl;
