这是在给英国的一个学生讲课时用到的一个芯片，做一个dcdc的反馈电路，刚开始用的不是这个，后来发现国内这个芯片用的挺成熟，就选择了这个。

芯片说明

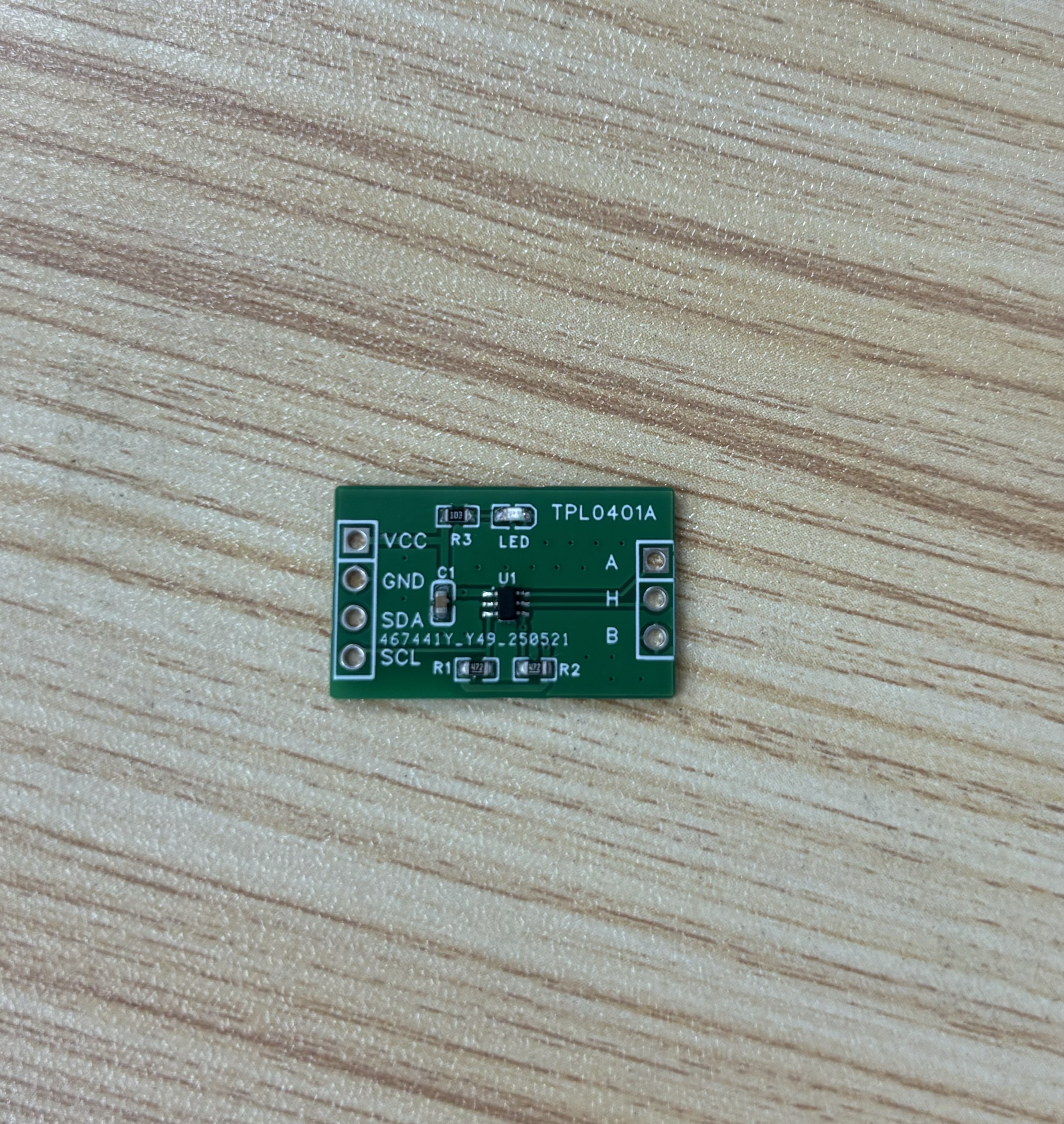

        首先我买的是TPL0401A,我发现淘宝上卖的都是A，其实想用C，来作为DCDC的反馈电阻，但是A也能用，这个芯片一共分ABC 三个型号。

        AB的区别在于地址不同，C的电阻值更大，50k，AB都是10k。

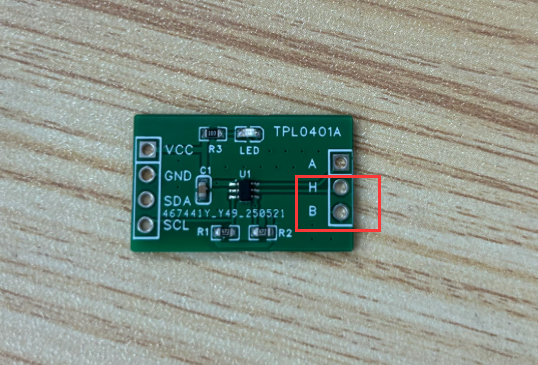

        AB的H端接地，C的H端悬空，这个从手册上都可以看到。

        内部结构图就是一个滑动变阻器，跟机械式的差不多。

        通信是用IIC协议的，一共128个抽头，也就是在0-127这个范围内，给任意一个数值，就会对应一个阻值。电阻器量程是128，也就是10k / 128 ，大约是每个分度是78Ω，我们先用程序写入满量程，看一下对应的数值。

//共128个抽头，可以写入的范围为 0 - 127
		TPL0401A_WriteOneByte(0x00,127);  //控制数字电位器的电阻值
		delay_ms(500);      //非必要延时
		printf("TPL0401: %2d\r\n",a);  //串口打印字符串

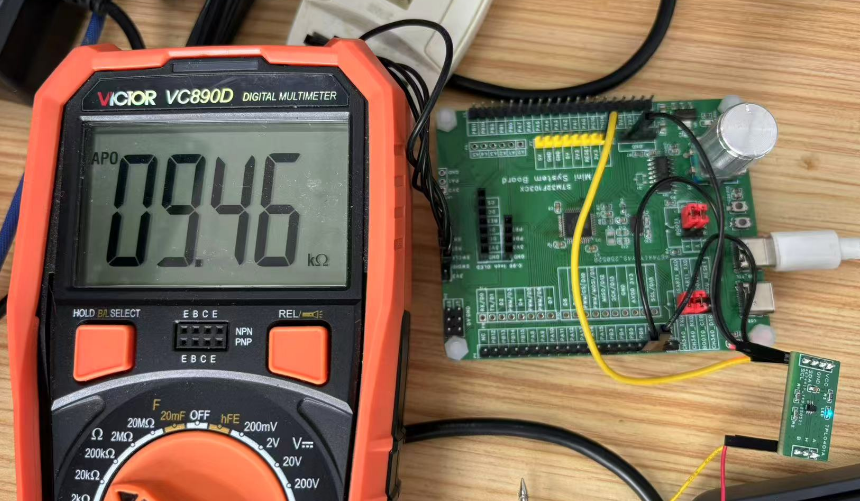

通过stm32 我们来看一下实际的阻值，用万用表量一下。

        再将数值0写入，看一下对应的数值。从实际测量可以看出大约是70Ω，也就是说，抽头也是有阻值的，阻值大约是70Ω。这个滑动变阻器不算精确，但是可以满足一般需要，如果是精密场合，就不合适了。

        以上我们只做了电阻测试，机械式滑动变阻器可以改变阻值，也可以用来改变电压，刚才我们只是用万用表测了BH两端，输出的就是电阻，如果想输出电压，可以将A端接上电压即可，输出的就是电压值。

  //共128个抽头，可以写入的范围为 0 - 127
  TPL0401A_WriteOneByte(0x00,63);      //控制数字电位器的电阻值
  delay_ms(500);                       //非必要延时
  printf("TPL0401: %2d\r\n",a);        //串口打印字符串

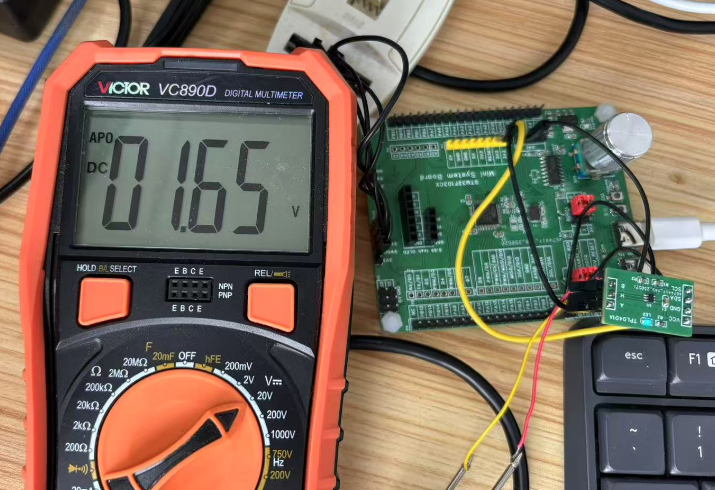

将变阻器值设置为63，取中的位置，可以看到电压为1.65v，A端接入电压为3.3v

        虽然电阻值有误差，但是做电压分压来说，精度还是蛮高的，结合自己的实际使用场景，看一下这个电阻器，是否符合自己的需求。

这个是针对stm32的测试例程。还有arduino stm32f407 msp430的例子，在这里不一 一展示了。
