一、STM32G4 电机外设篇(一) GPIO+UART
1 GPIO
1.1 STM32CUBEMX 配置以及Keil代码
- GPIO会控制二极管亮灭来指示板子的状态
- 也可以开关电机

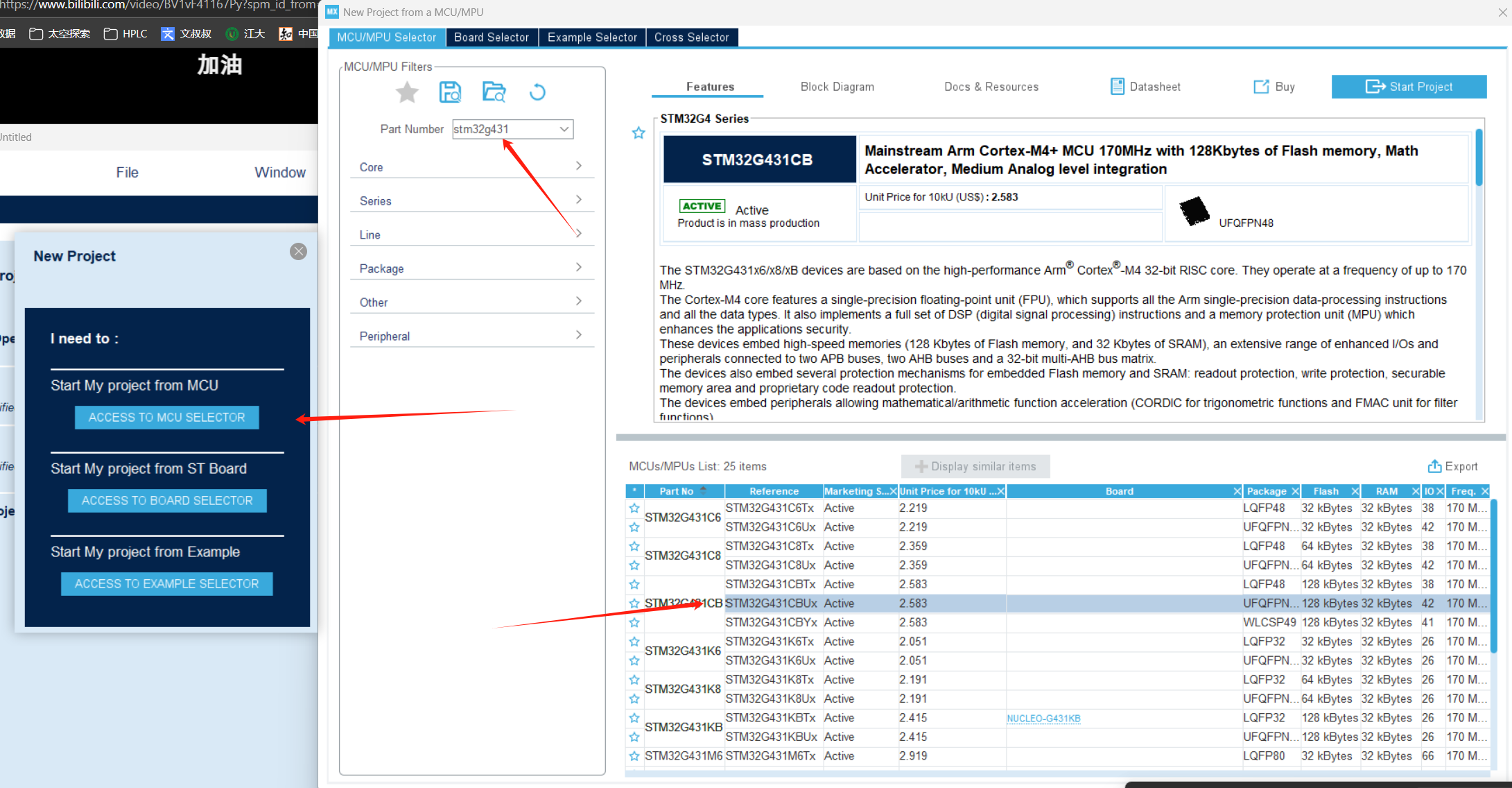

- 打开STM32CUBEMX选择MCU(中间更新太慢可以不更新)

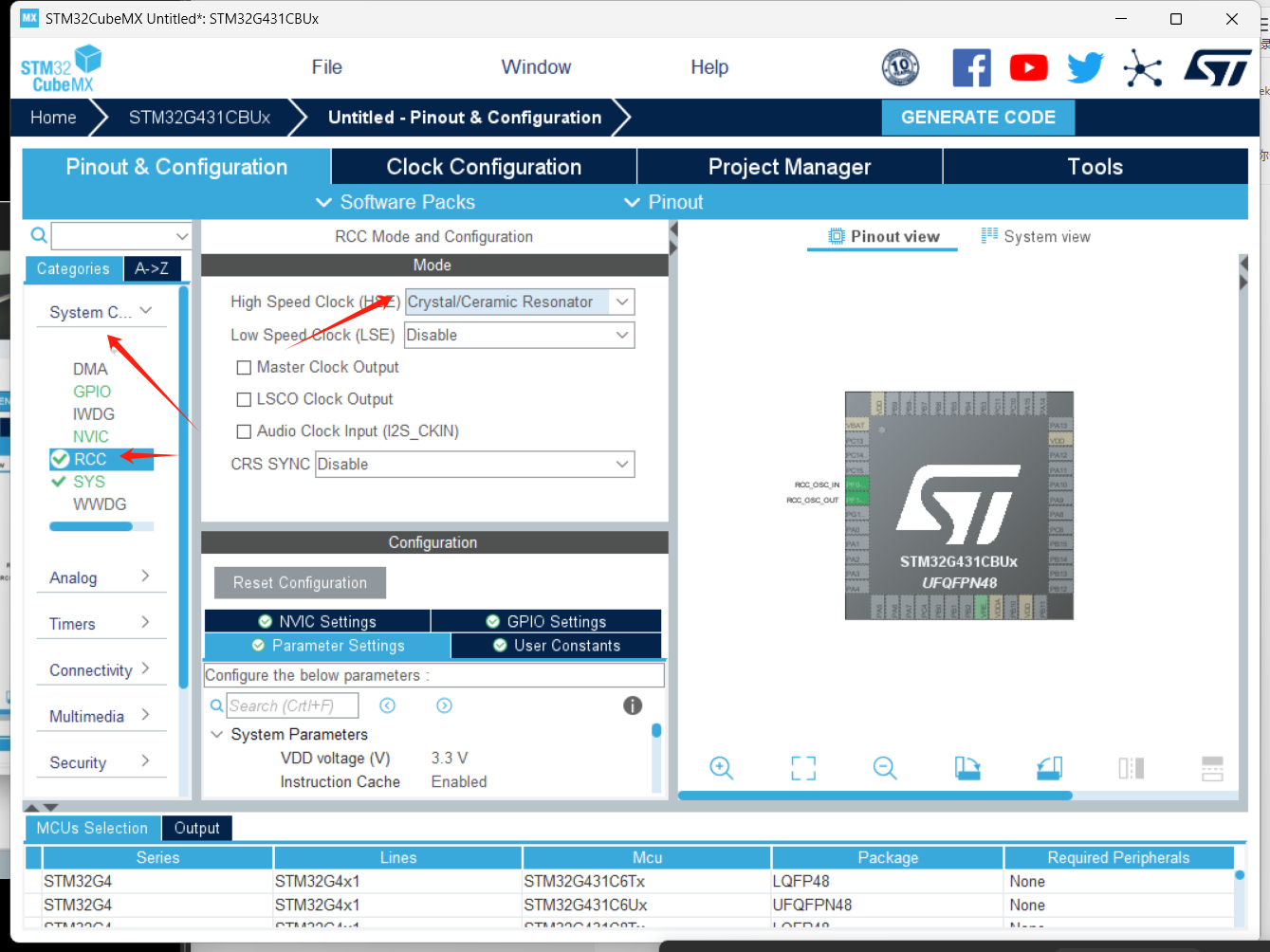

- 选择 MCU HSE为外部晶振

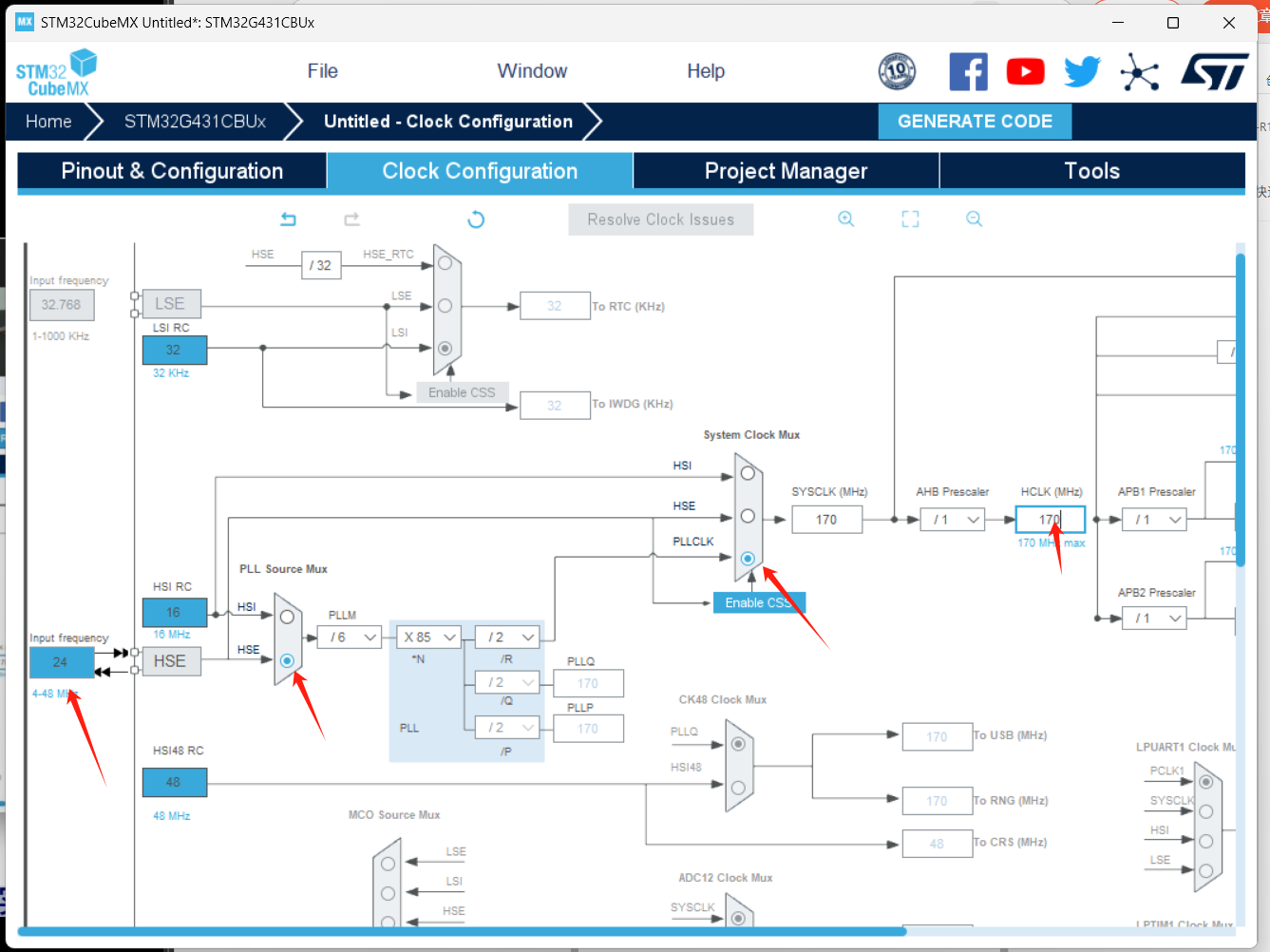

- 配置时钟树,PLL时钟源选择HSE,外部晶振24M,HCLK配置为170M;

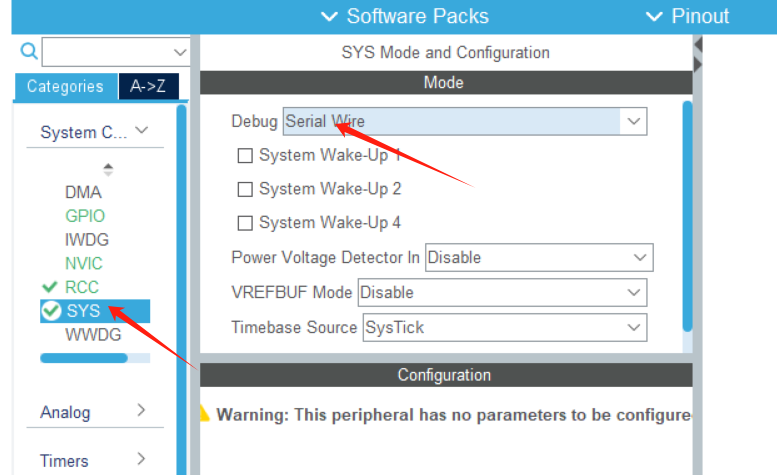

- debug接口配置为串行接口

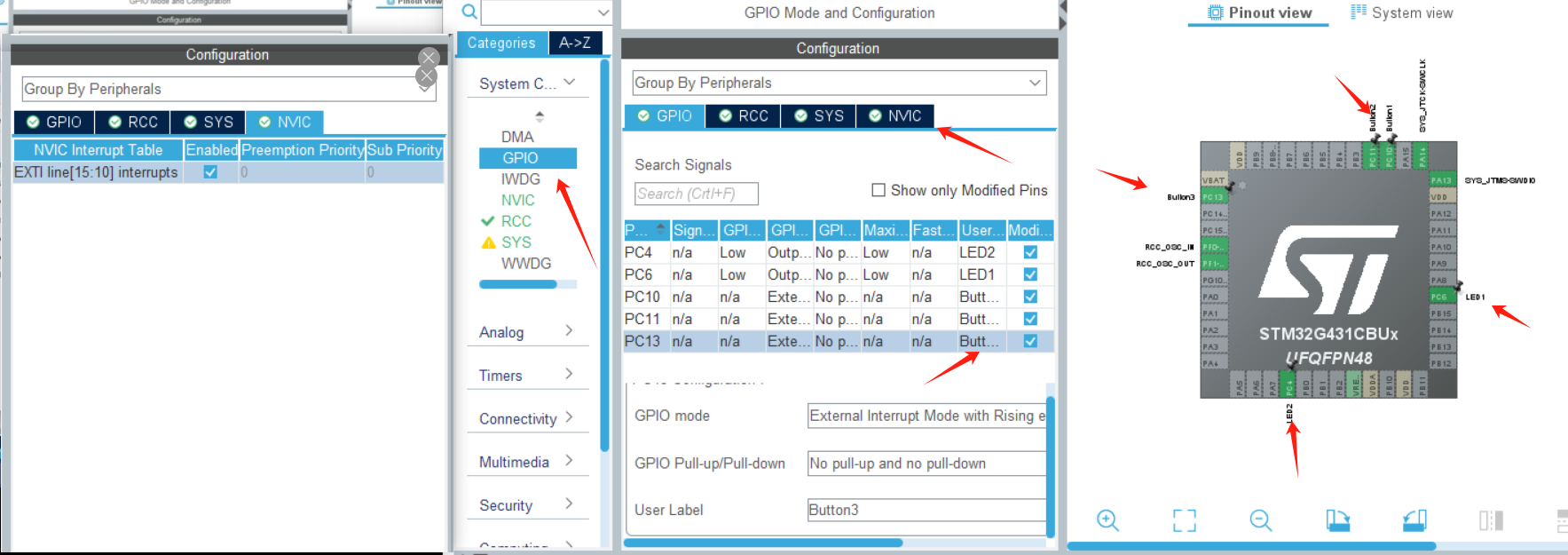

- 配置MCU的GPIO口,给GPIO口命名,开启NVIC终端管理程序

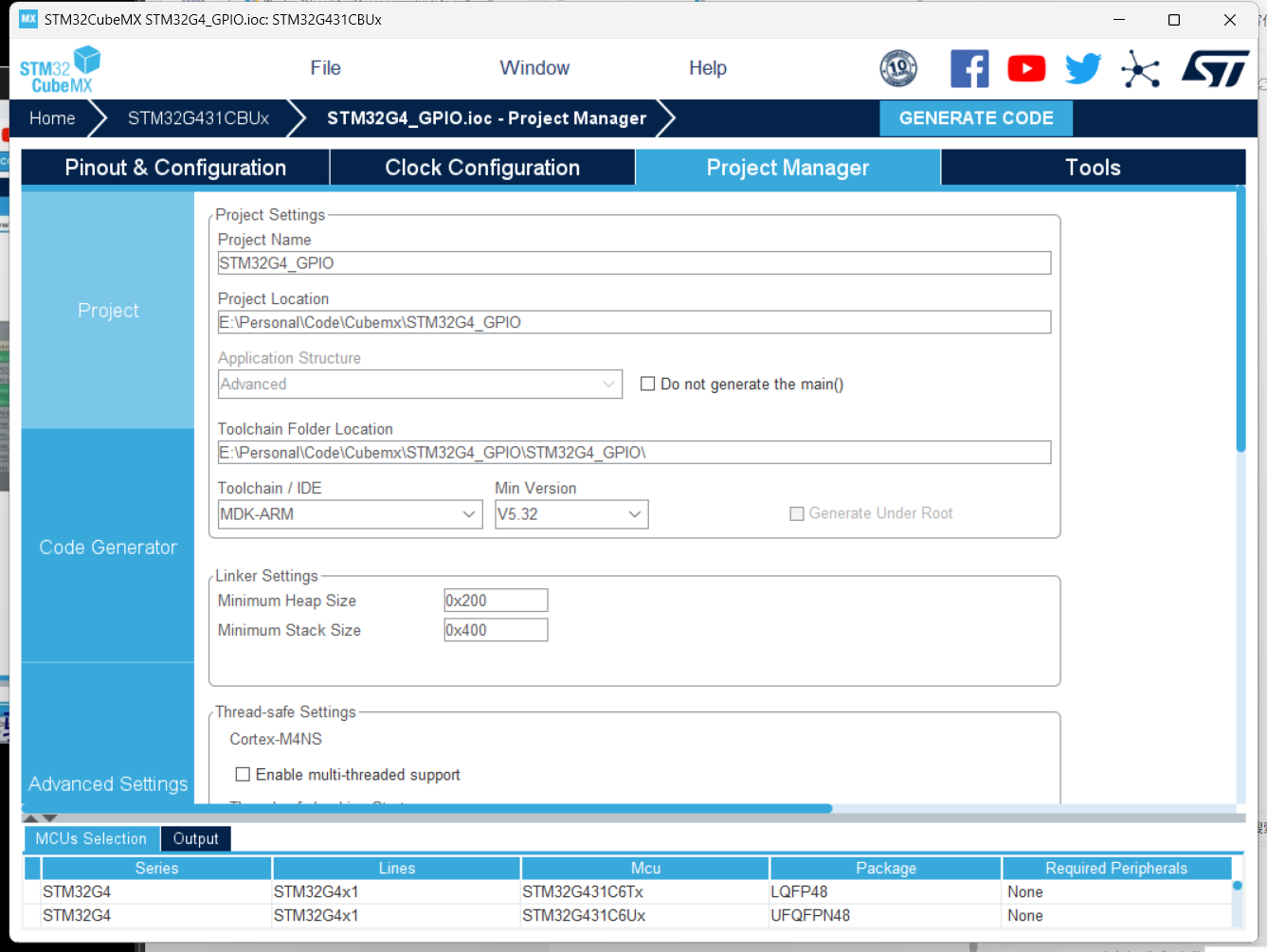

- 配置项目路径,项目位置,代码生成方式,点击生成代码,打开工程
7.打开Keil工程
1.2 代码和实验现象
- 在主函数147行添加如下代码
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
/* Prevent unused argument(s) compilation warning */
UNUSED(GPIO_Pin);
if(Button1_Pin == GPIO_Pin)
{
HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
}
if(Button2_Pin == GPIO_Pin)
{
HAL_GPIO_TogglePin(LED2_GPIO_Port,LED2_Pin);
}
if(Button3_Pin == GPIO_Pin)
{
HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_RESET);
HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_RESET);
}
/* NOTE: This function should not be modified, when the callback is needed,
the HAL_GPIO_EXTI_Callback could be implemented in the user file
*/
}
- 按照之前的文章接线,编译代码并下载,按下复位按键
- 最终完成功能的实现
- 三个按钮可以分别控制LED灯的亮灭
2 UART
2.1 STM32CUBEMX 配置以及Keil代码
- 串口通讯在电机中一般使用TTL通讯,电机是电磁耦合干扰很大的设备,一般串口线和电源线是缠绕在一起走线的,所以电源的干扰型号也会耦合到串口通讯上,容易导致错误。所以一般使用485或者can来通讯。TTL一般只用来debug和实时观察电机的一些状态,打印波形等
- 在上一章的基础上,使能 UASRT3,对应 PB10和 PB11 I/O口,将波特率调整为
115200Bits/s

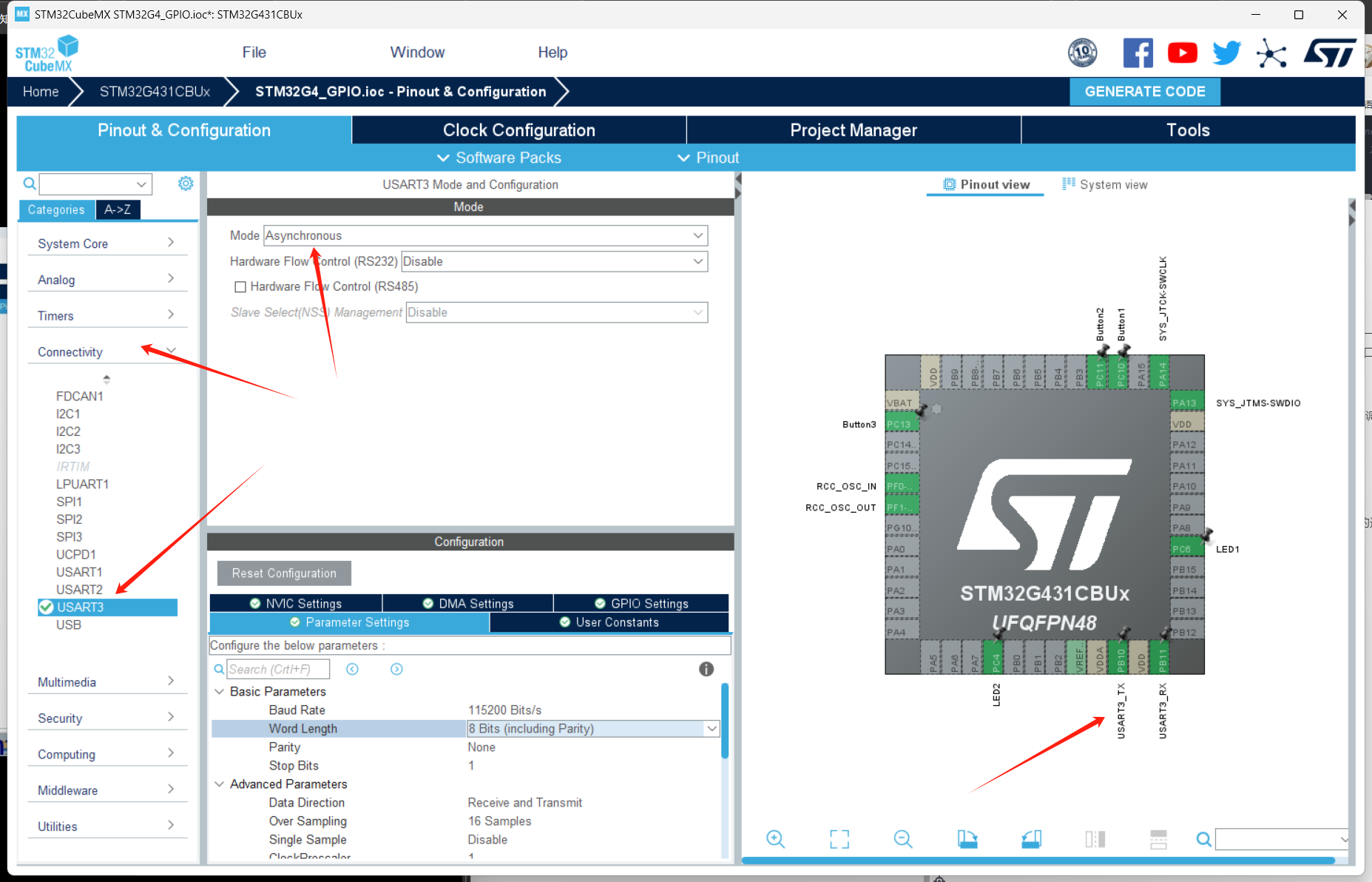

- 打开之前的Cubemx程序,配置UART的Rx和Tx引脚
- 详细的配置要看STM32G4的手册,举例过采样的配置,就可以更好的进行信号的采样
- 详细的配置要看STM32G4的手册,举例过采样的配置,就可以更好的进行信号的采样

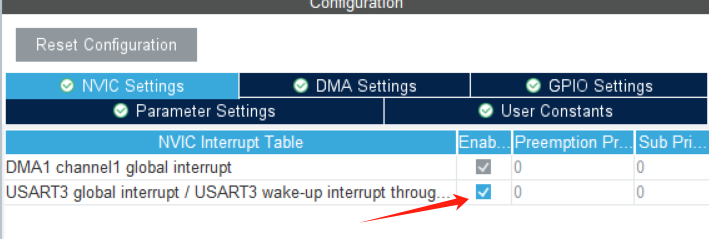

- 配置中断和DMA
- 生成代码并在Keil中打开
2.2 代码和实验现象
-
在主函数28行添加如下代码,添加头文件
#include <stdio.h>
-
在主函数160行添加如下代码,按键实现LED的反转,并且通过串口打印翻转的信息
-
同时把串口发送的字符转变为数据流发送出去
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
/* Prevent unused argument(s) compilation warning */
UNUSED(GPIO_Pin);
if(Button1_Pin == GPIO_Pin)
{
HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
printf("LED1 Toggle\r\n");
}
if(Button2_Pin == GPIO_Pin)
{
HAL_GPIO_TogglePin(LED2_GPIO_Port,LED2_Pin);
printf("LED2 Toggle\r\n");
}
if(Button3_Pin == GPIO_Pin)
{
HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_RESET);
HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_RESET);
printf("LED1 and LED2 open\r\n");
}
/* NOTE: This function should not be modified, when the callback is needed,
the HAL_GPIO_EXTI_Callback could be implemented in the user file
*/
}
int fputc(int ch, FILE *f)
{
while((USART3->ISR & 0x40) == 0);
USART3->TDR = (uint8_t)ch;
return ch;
}
-

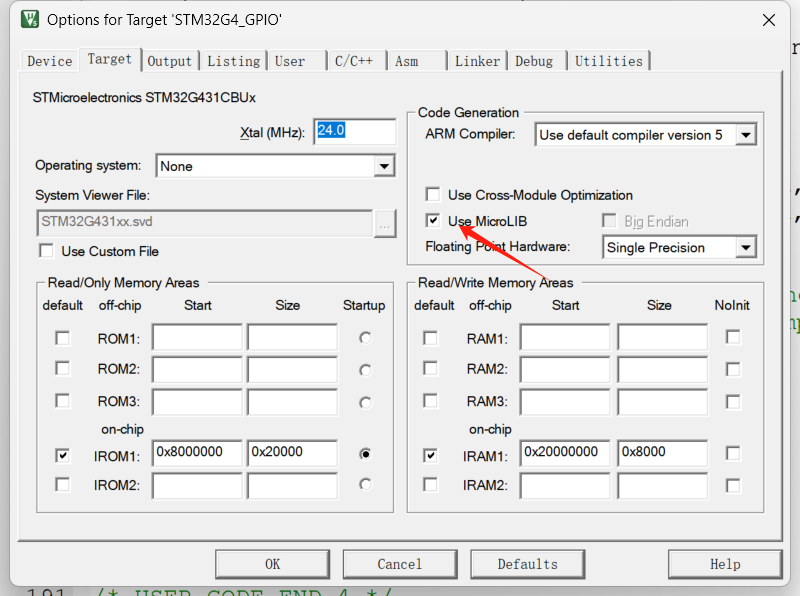

注意这里要打开microlib使用,否则printf可能会卡住
-
按照之前的文章接线,编译代码并下载,按下复位按键
-
打开串口调试助手,按下按键,实现实验效果
-
剩余UART部分参考视频学习(包括DMA发送数据和中断接收数据)
