S32K3 工具篇9：如何在无源码情况下灵活调试elf文件

news2025/6/3 0:56:32

S32K3 工具篇9：如何在无源码情况下灵活调试elf文件

  • 一，文档简介
  • 二， 功能实现
    • 2.1 代码工具准备
    • 2.2 elf修改功能实现：Fun2功能跳过
      • 2.2.1 PC越过Fun2
      • 2.2.2 Fun2替换为nop
    • 2.3 elf修改功能实现：Fun4替换Fun2入口
      • 2.3.1 linkfile修改
      • 2.3.2 Fun4函数体
      • 2.3.3分离Fun4函数体到独立文件
      • 2.3.4合并Fun4函数体到原始elf对应的srec
      • 2.3.5修改main中原始Fun2调用为Fun4调用
    • 2.3 劳德巴赫同步加载原始elf符号表
  • 三，知识点

一，文档简介

平时在支持客户的时候，常会遇到客户因为公司政策的原因，无法提供问题工程源码，最多提供问题工程的elf文件，这里就涉及到，如何利用好elf来达到灵活的调试目的。Elf文件是一种二进制文件格式，包含程序的代码、数据、符号表，段表等信息。
调试elf的时候，无法看到源码，但是能看到函数的名称对应汇编地址的情况，这个时候调试还是相对能知道位置。但是，问题是无法像修改源码一样随意修改生成新的文件。那么对于elf文件，如果想特定做一些修改，来达到具体功能测试的目的是否可行？
本文将会在一个现有elf上，对特定位置予以跳过，抹掉功能，替换代码，拼接函数等给出测试方法，实现elf某些位置代码的跳过，或者任何时候都不执行，另起一段区域拼接其他功能性函数，再修改原有调用位置强行插入测试函数代码。
本文测试平台为S32K344， RTD500。
在这里插入图片描述

图1

二， 功能实现

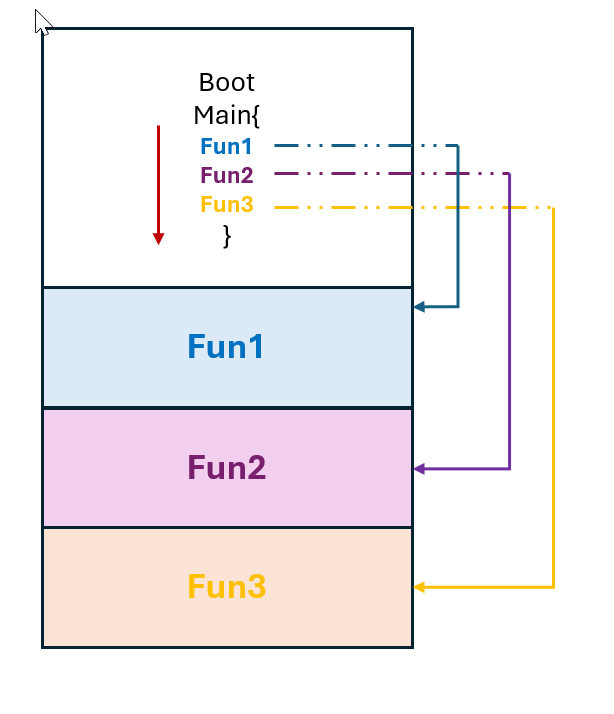

图1是一个原本功能的elf文件，功能是启动之后，调用三个函数：Fun1, Fun2, Fun3.

  • Fun1 : 闪烁红灯
  • Fun2 : 闪烁绿灯
  • Fun3 : 闪烁蓝灯

本文需要实现的功能主要分为如下几点：

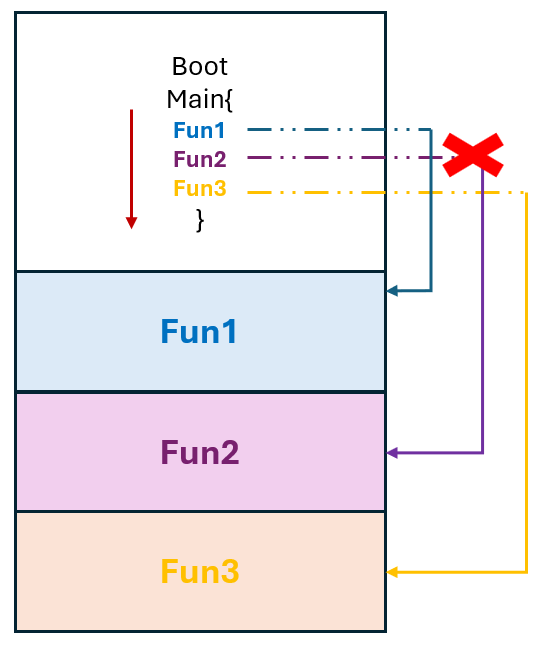

（1）Fun2功能跳过
这里功能跳过分为两种情况：
• debug的时候从Fun2开始的地方，修改PC跳到Fun3
• 上电都不运行Fun2，直接抹掉main里面Fun2值为nop
在这里插入图片描述
在这里插入图片描述

图2

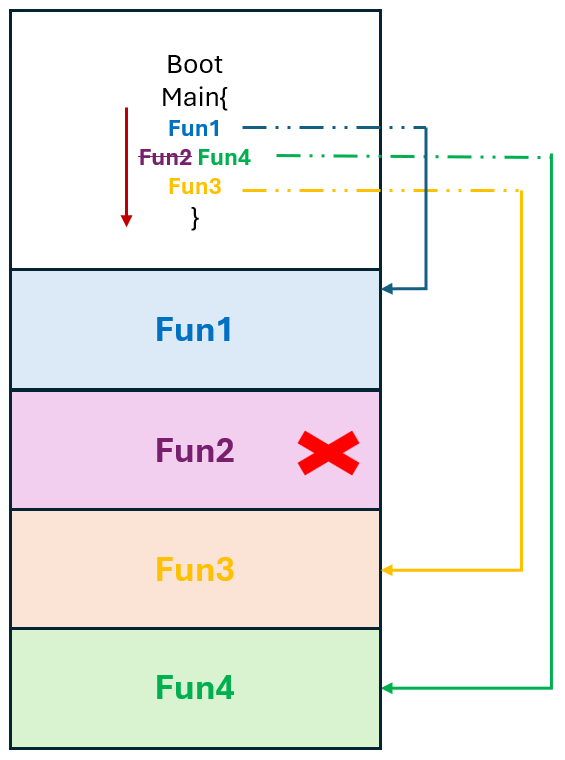

（2）添加Fun4，修改Main中Fun2调用为跳转Fun4
这里涉及到插入Fun4代码到空flash地址，修改Fun2的跳转代码数据位跳转Fun4.
在这里插入图片描述

图 3

2.1 代码工具准备

硬件平台：S32K344-EVB
软件：RTD500, S32DS3.5, JFLASH, PE Multilink（EVB自带），lauterbach
JFLASH下载连接：https://www.segger.com/downloads/jlink/
新建一个简单的点灯工程，可以基于RTD原有的Siul2_Dio_Ip_Example_S32K344工程，添加三个led灯引脚，并且构造3个分别红灯闪烁，绿灯闪烁，蓝灯闪烁的函数，main中顺序调用3个函数。测试能够工作的情况下，生成elf备用。

2.2 elf修改功能实现：Fun2功能跳过

这里给出具体实现图2具体方法:PC越过Fun2以及Fun2替换为nop

2.2.1 PC越过Fun2

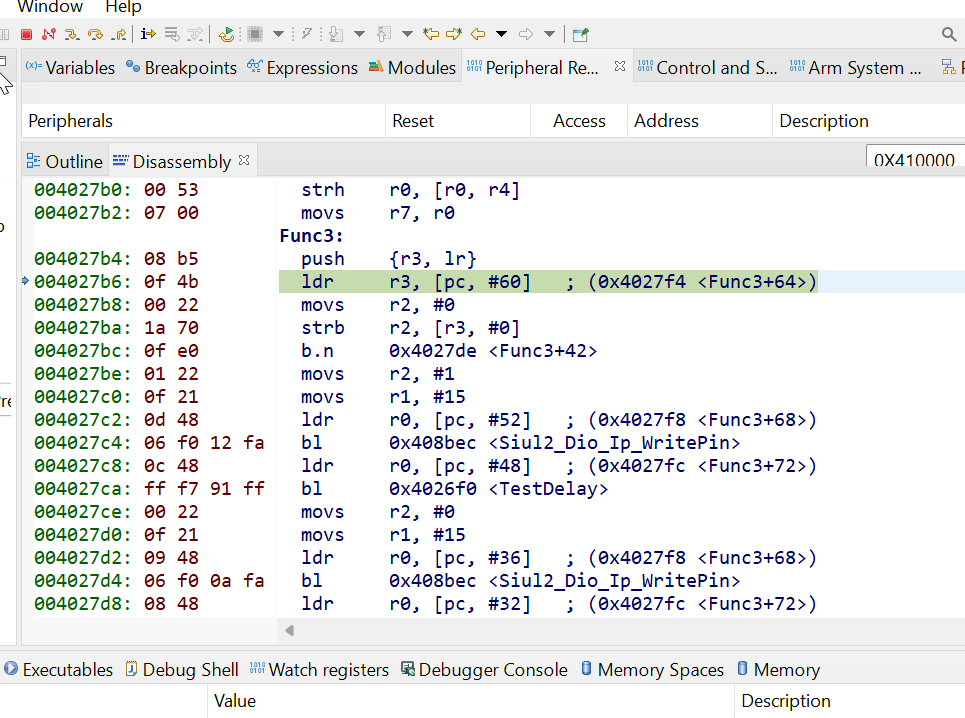

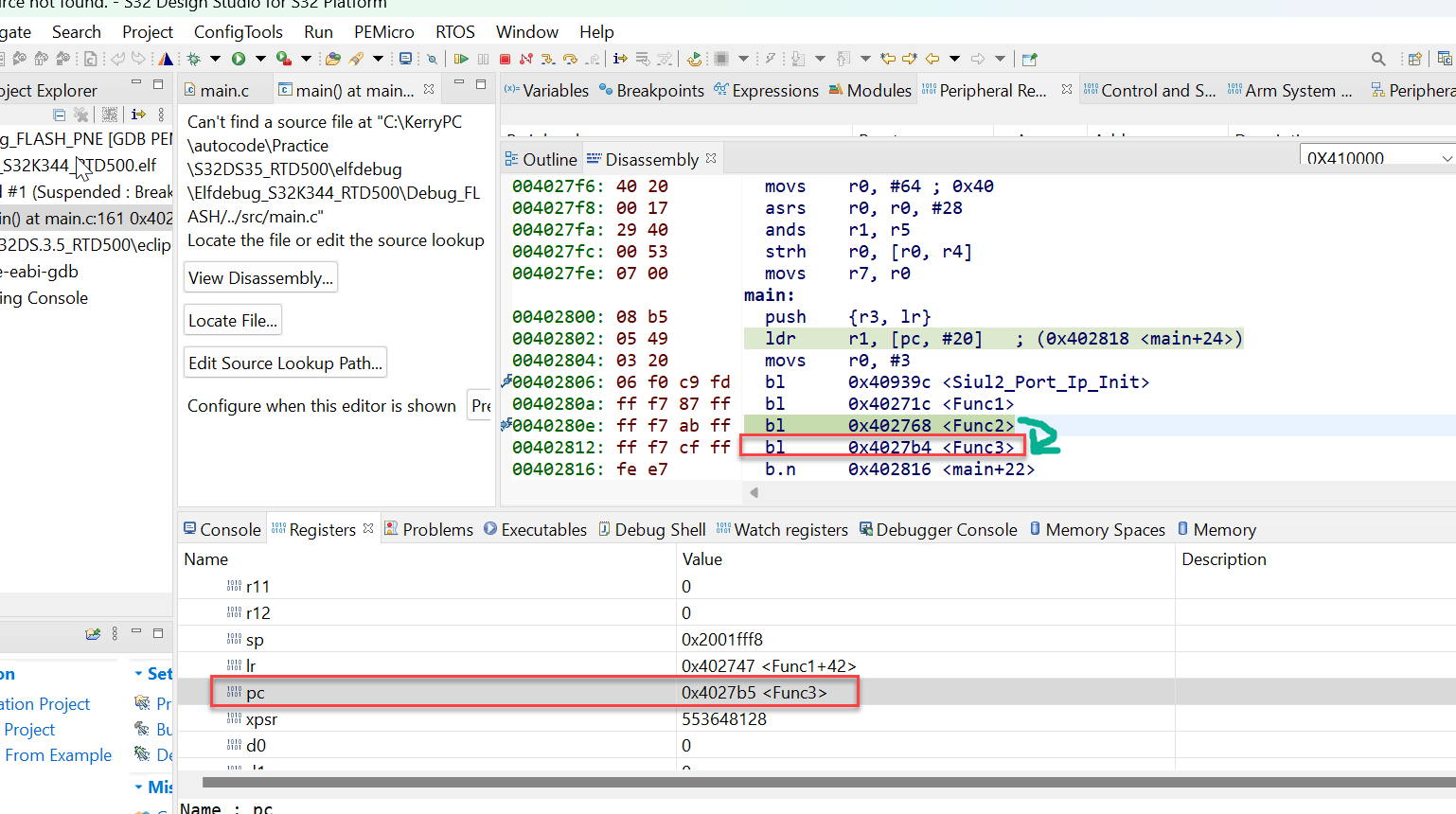

在Main函数里面，调用Fun2的汇编位置打断点，直接修改PC为Fun3+1的值，然后运行，即可跳过Fun2. 图4中可以看到已经运行到Fun2，但是还没有进入到Fun2的函数体，直接将原本要调用Func2函数体的指针入口改成0X4027B4+1，也就是Fun3的函数入口。可以看到，修改PC之后回车，单步，即可进入到Fun3的函数体。如果在Fun2的函数体里面开始地方修改PC跳转到Fun3，会从main功能整体上运行两边Fun3.
在这里插入图片描述

图4

在这里插入图片描述

图5

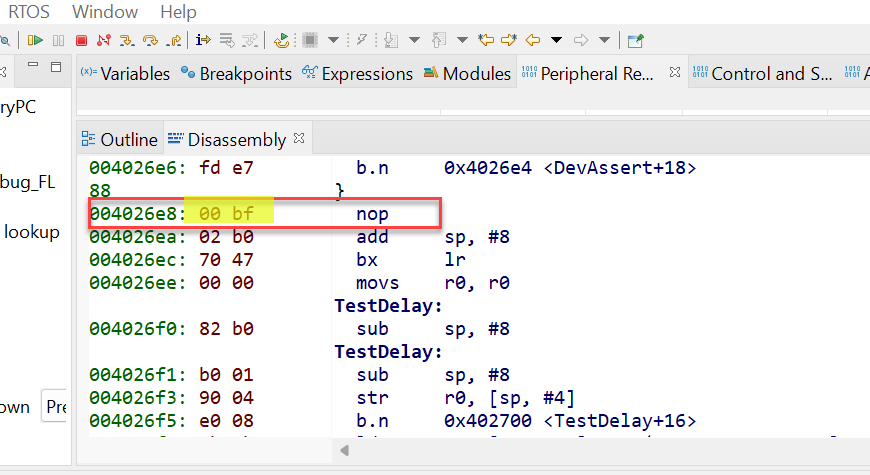

2.2.2 Fun2替换为nop

上面直接使用debug跳转PC的情况越过Fun2，虽然测试上是可以跳过Fun2，但是要注意在下载代码的时候，实际上是会运行一下代码再进入到debug。如果有些测试就希望从POR开始，就不曾运行Fun2，那么就需要把原始的elf的Fun2调用的位置代码直接抹去，常用的方法可以替换为人畜无害的nop指令。nop指令的汇编十六制值为：00 BF，如下图：

在这里插入图片描述

图6

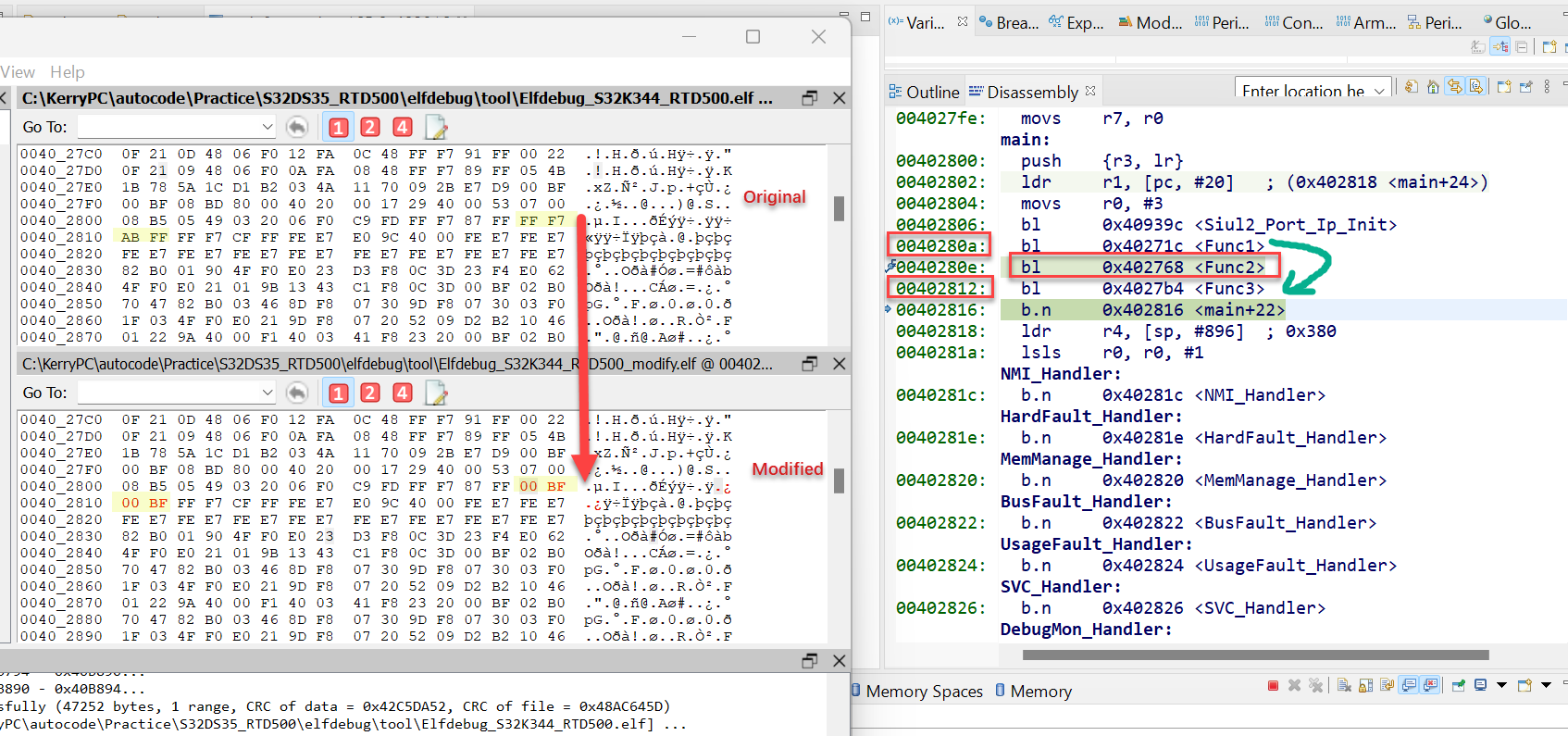

有了目标修改值，下面就是找到elf main中Fun2的调用地址，将对应的4个字节替换为00BF00BF。
从原始的elf文件可以看到，调用Fun2的数据位置为绝对地址0X0040280E开始的4个字节，使用Segger JLINK驱动中的JFLASH工具打开原始elf文件，修改0X0040280E开始的4个字节数据为00BF00BF，修改后另存为srec文件，然后在临时工程中调用srec文件去运行修改后的代码。
下图是修改过程

在这里插入图片描述

图 7

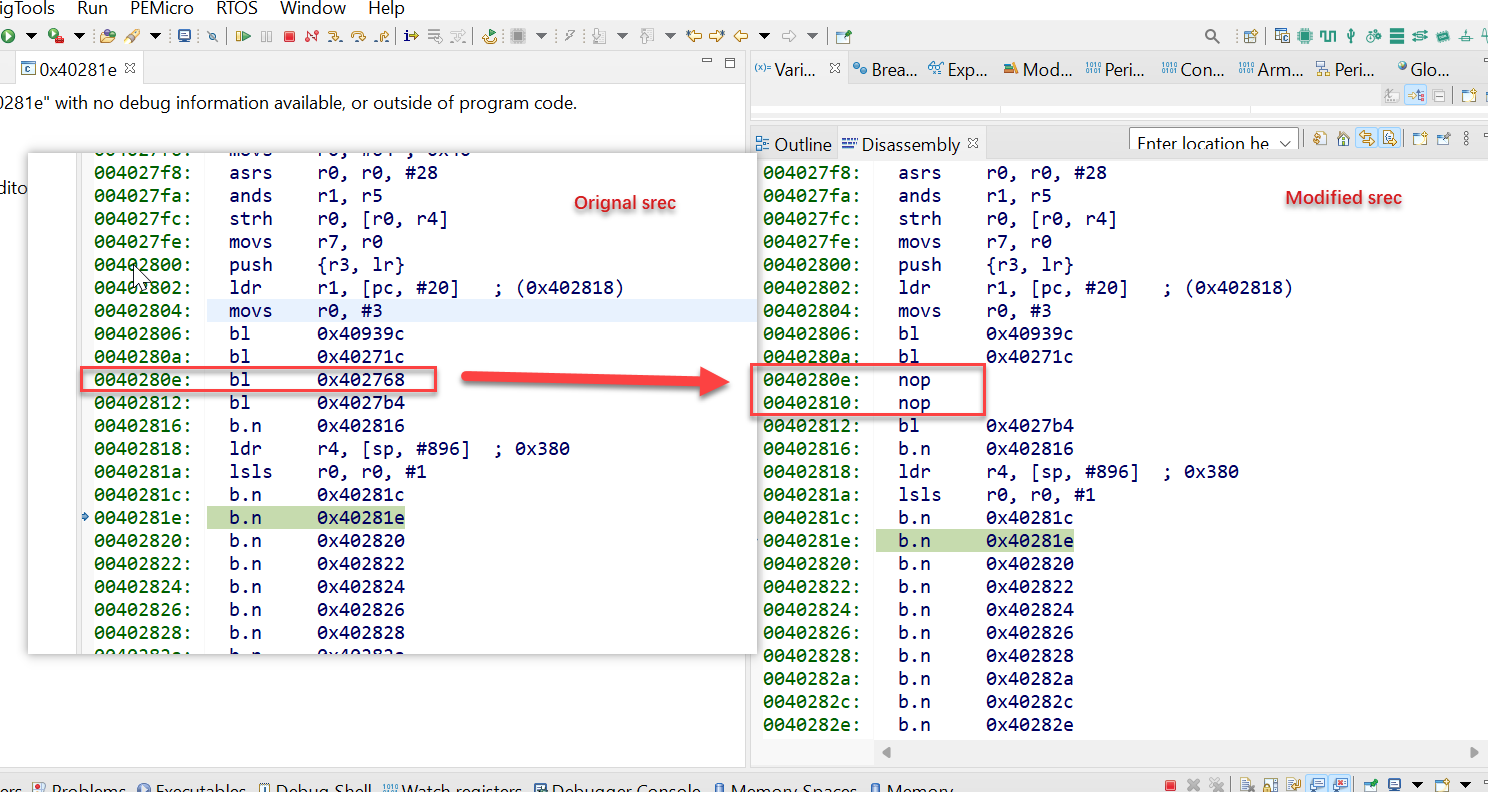

修改后debug的结果如下：
在这里插入图片描述

图 8

可以看到，原本0X40280e区域的跳转到Fun2的汇编已经变成了nop指令。
这个时候，全速运行将会直接忽略fun2，顺序运行下去。不论debug，还是上电之后，从整体运行时序上彻底抹去了Fun2的调用。
当然，由于手动修改后的elf通过JFLASH另存的时候，不能直接存为elf文件，所以选择存为srec文件，再次debug的时候，就会丢掉了符号表了，需要前期elf的时候，大概记住几个需要用的函数的绝对地址。

2.3 elf修改功能实现：Fun4替换Fun2入口

上面是在Fun2的位置直接跳过或者插入nop，那么是否可以在原始的Fun2插入调用另外的函数体用于测试，达到移花接木的效果？是可以的。这里也分为两种：一种是破坏原始Fun2函数体位置，直接替换函数体代码内容，当然这点受到原始Fun2函数体大小的限制。另一种，保留原始Fun2以备后用，可以在flash其他空白的地址，另起一个函数Fun4，再将main中调用Fun2的代码改为调用Fun4即可实现Fun1->Fun4->Fun3运行的无缝对接。
本文主要使用在空白的特定绝对地址新建一个函数，当然要注意原始的elf map情况，保证空白的区域足够使用，这种新建函数最好是自成一体，不依赖于其他的函数的独立体，以免引起调用上的偏差，如果一定要调用其他函数体，那么需要在构建这个新函数的时候，把其他依赖的函数在样本工程中，地址设定为一致。
这里，我们新建一个S32DS工程，在linkfile里面划分一块flash区域，用于存放新建的Fun4，Fun4功能是实现红绿灯的交替闪烁。

2.3.1 linkfile修改

MEMORY
{
    int_pflash              : ORIGIN = 0x00400000, LENGTH = 0x00010000    /* 4096KB - 176KB (sBAF + HSE)*/
    int_pflash_user         : ORIGIN = 0x00410000, LENGTH = 0x003C4000
    int_dflash              : ORIGIN = 0x10000000, LENGTH = 0x00020000    /* 128KB */
    int_itcm                : ORIGIN = 0x00000000, LENGTH = 0x00010000    /* 64KB */
    int_dtcm                : ORIGIN = 0x20000000, LENGTH = 0x0001F000    /* 124KB */
    int_stack_dtcm          : ORIGIN = 0x2001F000, LENGTH = 0x00001000    /* 4KB */
    int_sram                : ORIGIN = 0x20400000, LENGTH = 0x0002FF00    /* 184KB, needs to include int_sram_fls_rsv */
    int_sram_fls_rsv        : ORIGIN = 0x2042FF00, LENGTH = 0x00000100
    int_sram_no_cacheable   : ORIGIN = 0x20430000, LENGTH = 0x0000FF00    /* 64KB, needs to include int_sram_results  */
    int_sram_results        : ORIGIN = 0x2043FF00, LENGTH = 0x00000100
    int_sram_shareable      : ORIGIN = 0x20440000, LENGTH = 0x00004000    /* 16KB */
    ram_rsvd2               : ORIGIN = 0x20444000, LENGTH = 0             /* End of SRAM */
}

SECTIONS
{
	.FUNC4 :
	{
		*(.func4)
	} > int_pflash_user
…
}

2.3.2 Fun4函数体

函数体代码构建如下，纯逻辑，不依赖任何外在其他函数，变量。

__attribute__((section (".func4"))) void Func4(void)
{
	uint8 count1 = 0U;
	 static volatile uint32 DelayTimer = 0;
	 volatile uint8 *red_addr_byte = (volatile uint8 *)0x4029131e;
	 volatile uint8 *green_addr_byte = (volatile uint8 *)0x4029131d;
	 volatile uint8 *blue_addr_byte = (volatile uint8 *)0x4029131c;
              //RED: GPIO29, 0x4029131e
 	//green: GPIO30, 0x4029131d
 	//blue: GPIO31, 0x4029131c
    while (count1++ < 6)
    {

    	*red_addr_byte = 1;
    	*green_addr_byte = 0;
        while(DelayTimer < 4800000)
        {
            DelayTimer++;
        }
        DelayTimer = 0;

    	*red_addr_byte = 0;
    	*green_addr_byte = 1;
        while(DelayTimer < 4800000)
        {
            DelayTimer++;
        }
        DelayTimer = 0;
    	/*
        Siul2_Dio_Ip_WritePin(LED_RED_PORT, LED_RED_PIN, 1U);
        Siul2_Dio_Ip_WritePin(LED_GREEN_PORT, LED_GREEN_PIN, 0U);
        while(DelayTimer < 4800000)
        {
            DelayTimer++;
        }
        DelayTimer = 0;

        Siul2_Dio_Ip_WritePin(LED_RED_PORT, LED_RED_PIN, 0U);
        Siul2_Dio_Ip_WritePin(LED_GREEN_PORT, LED_GREEN_PIN, 1U);
        while(DelayTimer < 4800000)
        {
            DelayTimer++;
        }
        DelayTimer = 0;
        */
    }
	*red_addr_byte = 0;
	*green_addr_byte = 0;
}

这里知道，这个Fun4地址是从flash 0x00410000开始的，在带有上面函数的工程编译之后，生成elf。

2.3.3分离Fun4函数体到独立文件

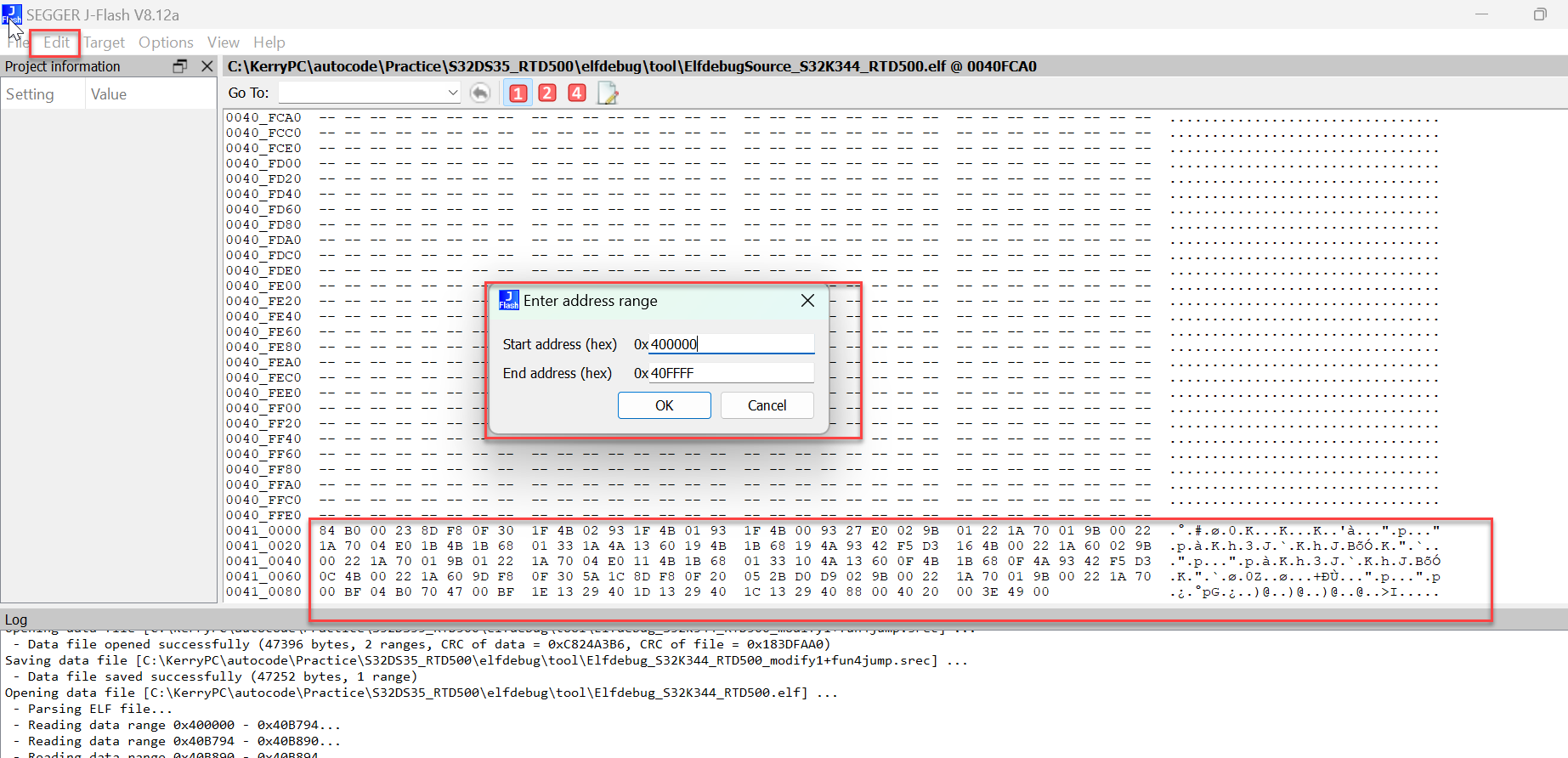

使用JFLASH打开带有新建Fun4的elf文件，删去0x00410000以上的所有代码，方法：
JFLASH->Edit->Delete range:
在这里插入图片描述

图9

删除之后得到一个只有Fun4代码的文件，另存为ElfdebugSource_S32K344_RTD500_delete.srec文件。

2.3.4合并Fun4函数体到原始elf对应的srec

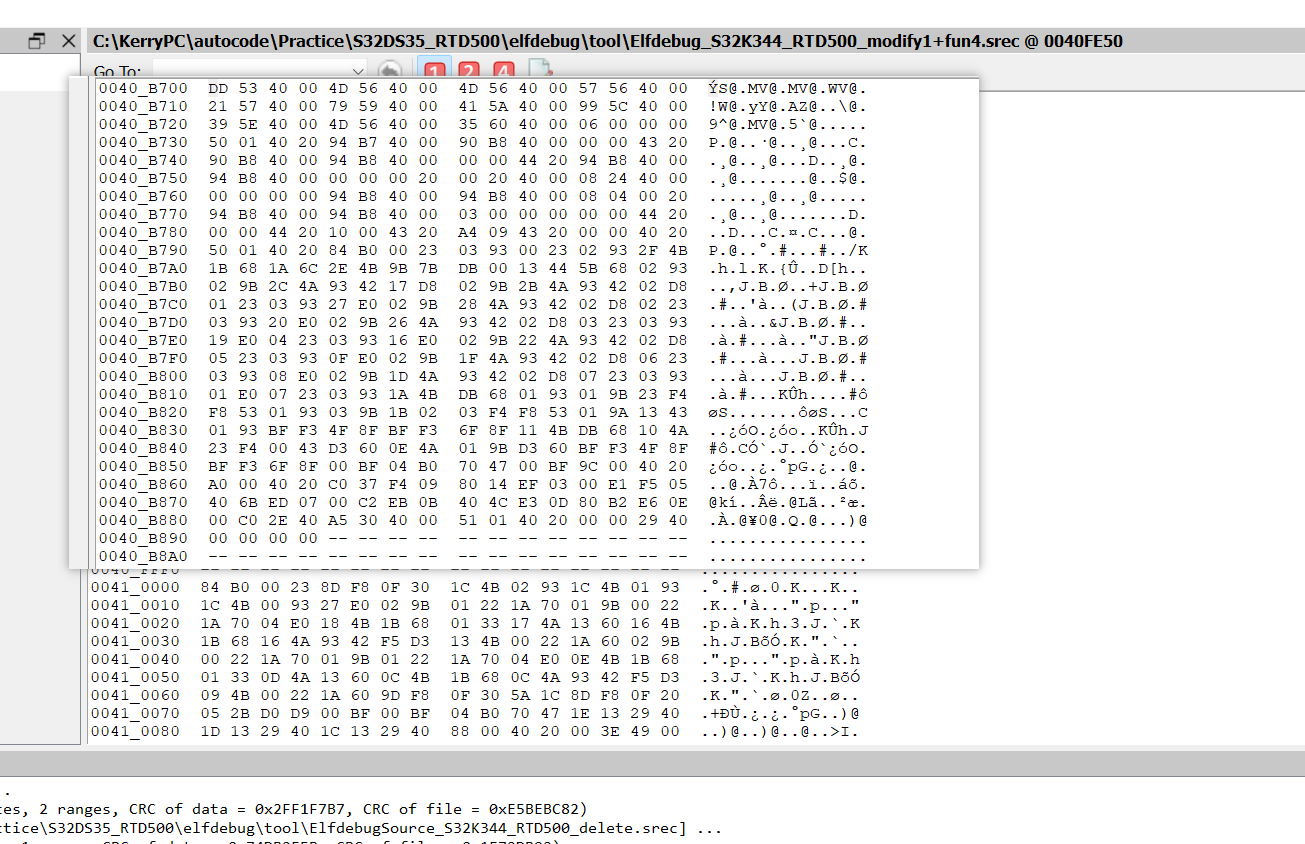

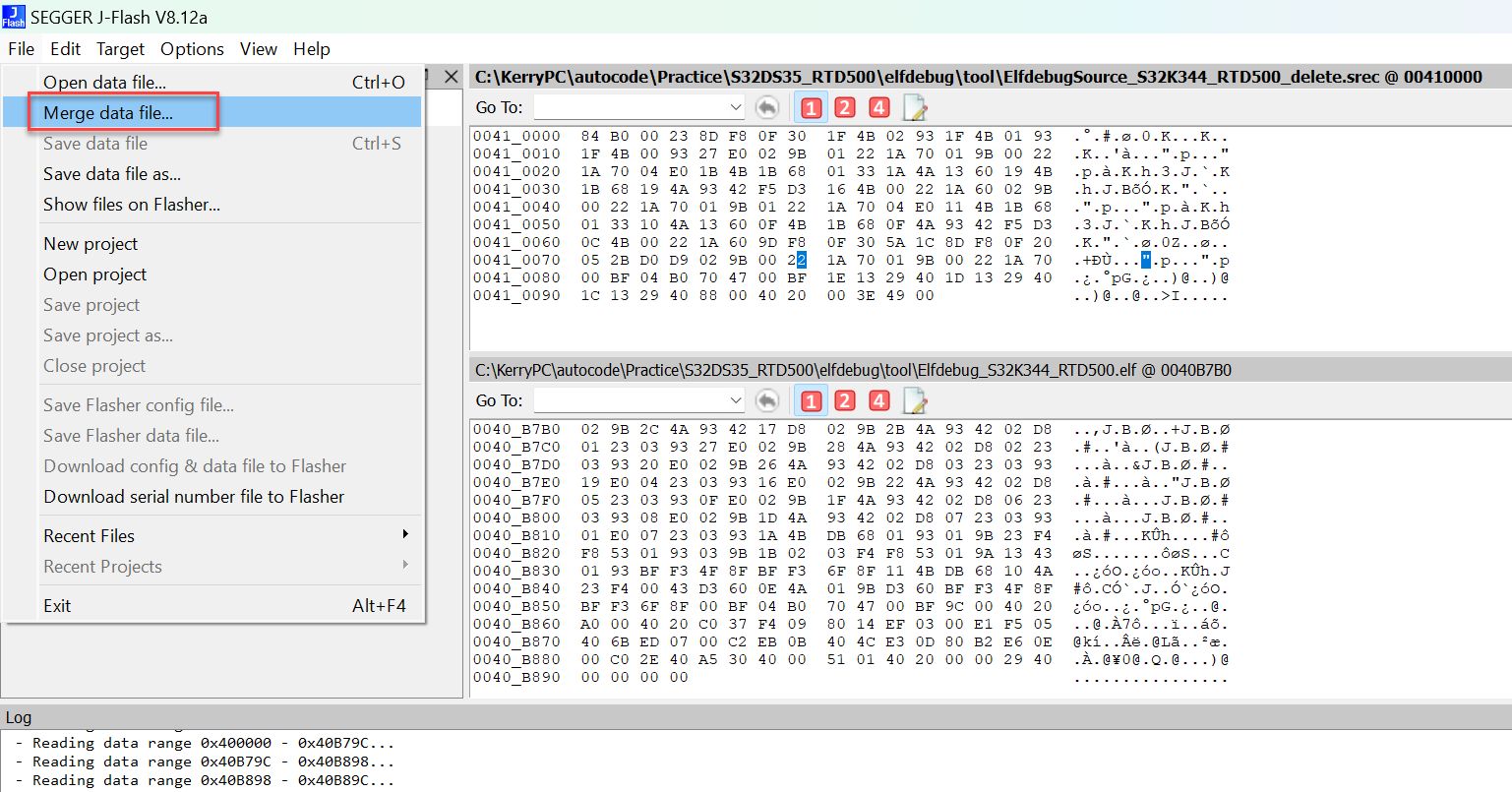

使用JFLASH打开原始elf对应的srec，以及刚才分离出来的Fun4 srec文件。选择合并两个文件，会自动把不同地址的Fun4拼接到原始srec文件中去，另存文件。
在这里插入图片描述

图10

在这里插入图片描述

图11

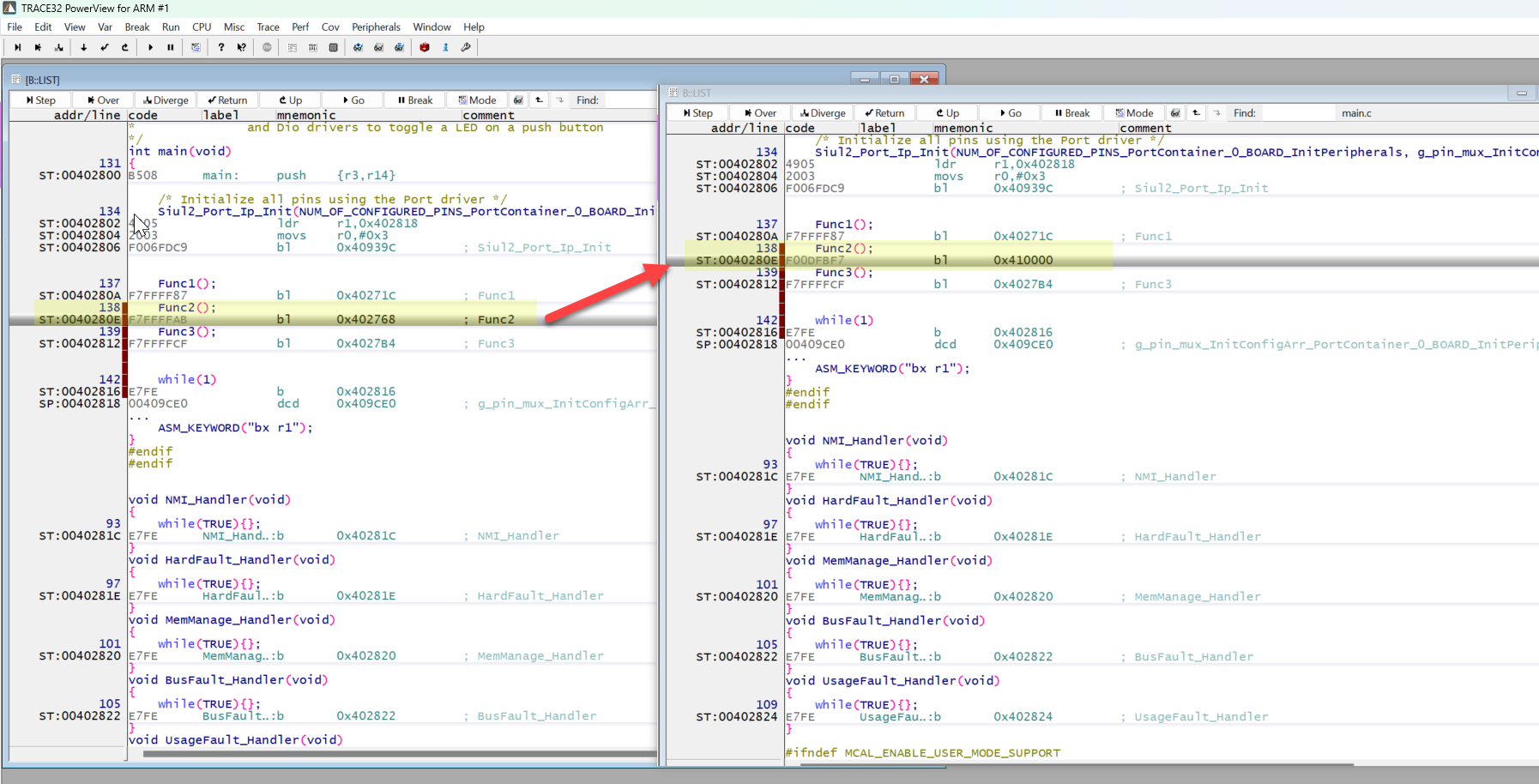

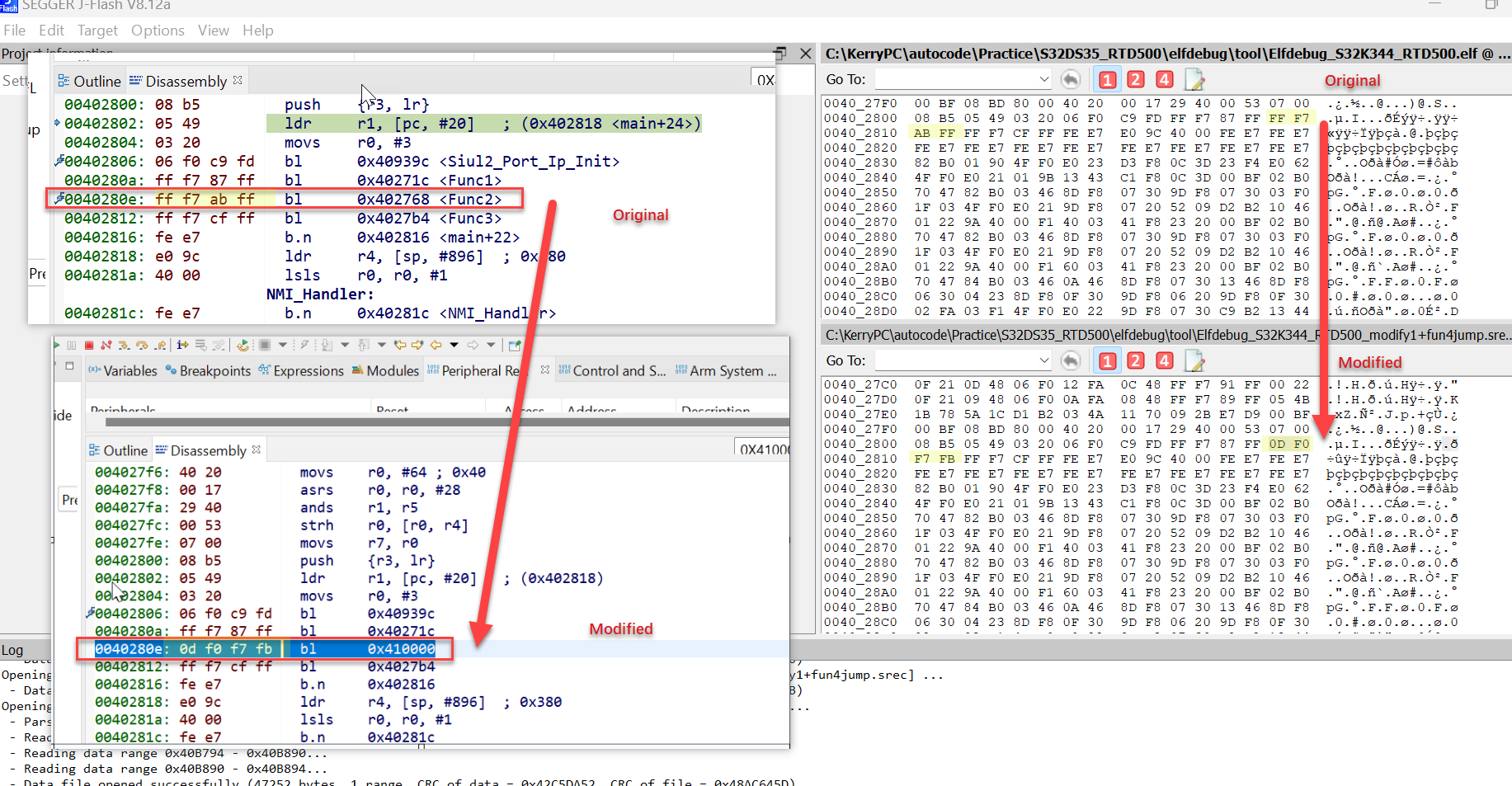

2.3.5修改main中原始Fun2调用为Fun4调用

直接上图，就是将原本的：
0040280e: ff f7 ab ff bl 0x402768 < Func2 >
修改为：
0040280e: 0d f0 f7 fb bl 0x410000
其中，0x410000就是Fun4的绝对地址。
在这里插入图片描述

图12

将已经添加了Fun4的srec文件修改0040280e开始的值为0d f0 f7 fb ，再另存为新的srec，并且debug，可以发现main的运行顺序已经变成了：Fun1->Fun4->Fun3.
跳过了Fun2的同时还运行了新接入的Fun4.
上图是在S32DS+PE Multilink的环境下运行的，这个时候因为运行的srec文件，所以已经不带有elf的符号表信息了，但是功能都是成功的。

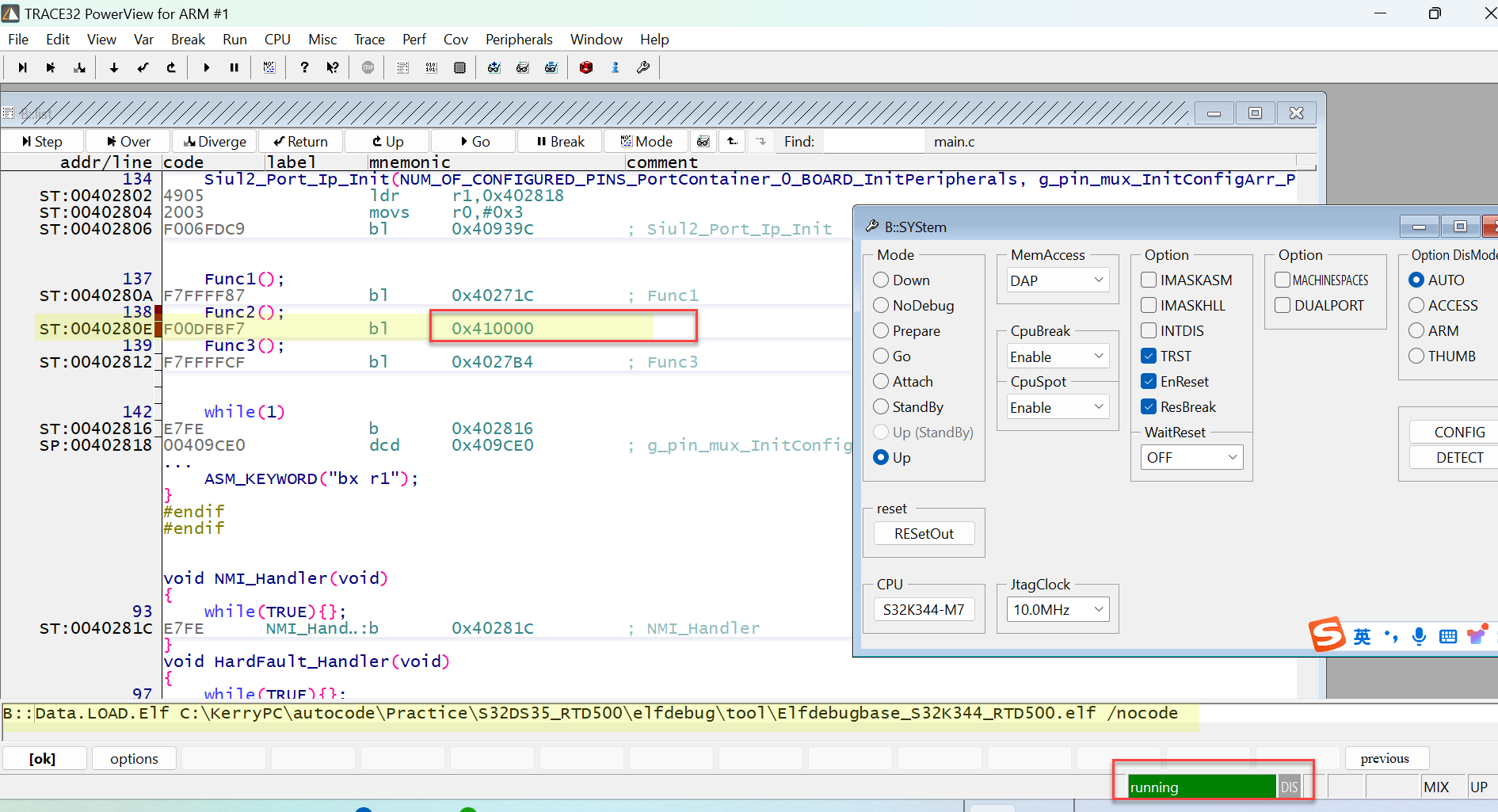

2.3 劳德巴赫同步加载原始elf符号表

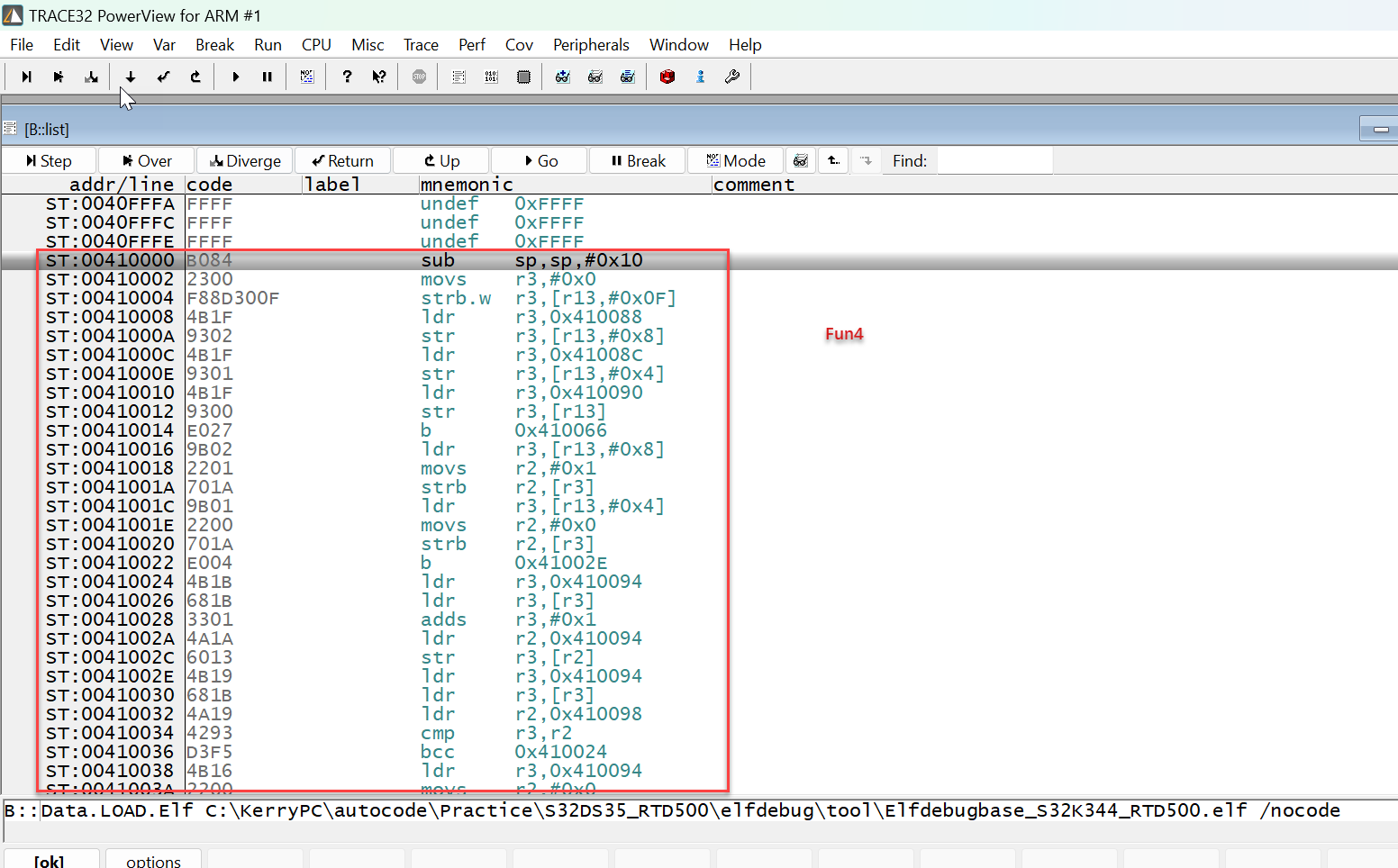

由于原始elf经过一系列的嫁接修改保存为了srec，丢失了符号表。那么如果还想查看未修改区域的符号表，可以借助于劳德巴赫工具，在attach了代码之后，可以通过如下在trace32中命令加载原始的elf文件：

Data.LOAD.Elf C:\S32DS35_RTD500\elfdebug\elftest\Debug_FLASH\Elfdebug_S32K344_RTD500.elf /nocode

可以看到，原始带有Fun2符号表的地方，只是因为被修改了，所以缺失了符号表，但是其他的调用头符号表还是存在的。这点也是便于代码的运行读取。
在这里插入图片描述

图13

在这里插入图片描述

图14

在这里插入图片描述

图15

三，知识点

这里分享关于BL addr跳转的对应16进制的数据运算情况。前面是直接使用S32DS生成的
0040280e: 0d f0 f7 fb bl 0x410000
可以知道，对于bl 0x410000指令对应的值是0d f0 f7 fb.
那么这个：0d f0 f7 fb值是怎么算出来的呢？
这点需要参考ARM的架构文档：DDI0403E_d_armv7m_arm.pdf
对于BL跳转thumb2指令对应的情况：
在这里插入图片描述

图 16

对于BL，是一个长跳转，实际上是由两条跳转指令组成的。Thumb
指令都是2个字节，BL是两条跳转指令组成了4个字节。
0-11位表示11位地址，具体含义如下：
第11位为0，代表偏移高位
第11位为1，代表偏移低位
计算公式如下：
offset = (目标地址- 源地址 -4) & 0x007fffff
high = offset >> 12(十进制)
low = ( offset & 0x00000fff )>>1
machineCode = ((0xF800 | low) << 16) | (0xF000 | high)
下面来算算我们这里用到的：
bl 0x410000
offset = (目标地址- 源地址 -4) & 0x007fffff
= （0x410000-0x40280e-4）& 0x007fffff =D7EE
high = offset >> 12(十进制) = D
low = ( offset & 0x00000fff )>>1 = 3F7
machineCode = ((0xF800 | low) << 16) | (0xF000 | high)
=((0xF800 | 3F7) << 16) | (0xF000 | D)
=0XFBF7F00D
也就对应了从低到高的：0D 00 7F FB
这也是如下二进制调制指令的来源：
0040280e: 0d f0 f7 fb bl 0x410000
