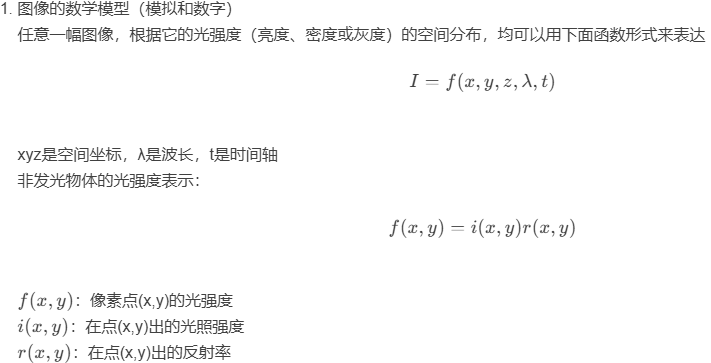

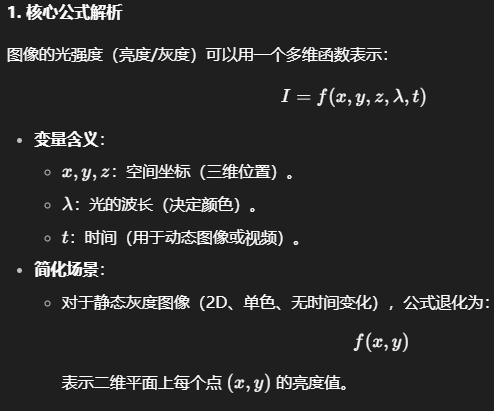

2.2 图像的表示

2.3 图像模式及彩色模型

图像模式：

     二值图像：指图像中的每个像素点只有 两种可能的取值（通常为 0 和 1），分别对应 黑色 和 白色（或其他两种颜色的组合）。
     灰度图像：灰度图像中每个像素点的取值表示 亮度（明暗程度），通常范围为 0（黑色）到 255（白色），共 256 级灰度（8 位二进制数。   灰度图像可以保留亮度信息：能体现图像的明暗层次，但不包含颜色信息。

     彩色图像：彩色图像通过不同颜色通道的组合来表示像素的颜色。每个像素通常占用 3 字节（RGB 三通道各 1 字节），存储和处理成本较高。

常用的彩色模型：

彩色模型（颜色空间）用于以数学方式描述颜色。

1. RGB（Red, Green, Blue）

• 原理：基于光的三原色叠加（加色模型）。

• 表示：

  • 三维坐标 (R, G, B)，每通道范围通常为 0~255（8位）。

  • 黑色：(0, 0, 0)；白色：(255, 255, 255)。、

• 特点：

  • 直接对应显示器/传感器的物理输出。

  • 颜色与亮度耦合，调整单一通道会影响亮度和色相。

  • 等比例混合时（如 R=G=B）呈现灰度色（如 R=G=B=128 为灰色）。

2.HSI 彩色模型（Hue-Saturation-Intensity）

原理

• 基于人类视觉感知：将颜色分解为三个直观的分量：
  • 色调（Hue, H）：颜色的种类（如红、绿、蓝），取值范围通常为 0°-360°（对应色轮圆周）。
  • 饱和度（Saturation, S）：颜色的纯度（鲜艳程度），取值范围 0%-100%（0% 为灰度色，100% 为纯色）。
  • 亮度（Intensity, I）：颜色的明暗程度，取值范围 0%-100%（0% 为黑色，100% 为白色）。

    亮度定义	三通道平均值（Intensity，平均亮度）

特点

• 解耦颜色属性：H、S、I 三个分量相互独立，便于单独调整（如调节亮度不影响色调）。
• 与 RGB 可相互转换：通过数学公式实现转换，但计算复杂度较高。

3.HSV 彩色模型（Hue-Saturation-Value）

• RGB：基于光的三原色叠加，适用于显示器存储。

• HSV：基于人眼感知，分离色相（H）、饱和度（S）、明度（V），更适合颜色调整和图像分析。

原理

• 类似 HSI 的变体：
  • 色调（H）：与 HSI 的 H 含义相同（0°-360°）。
  • 饱和度（S）：与 HSI 的 S 含义相同（0%-100%）。
  • 明度（Value, V）：对应颜色的 最大亮度（与 HSI 的亮度 I 略有差异），取值范围 0%-100%（0% 为黑色，100% 为纯色最亮状态）

亮度定义	三通道最大值（Value，最大亮度

4.YCrCb（Luminance-Chrominance）

• 原理：分离亮度（Y）和色度（Cr, Cb），基于人眼对亮度更敏感的特性。

• 表示：

  • Y：亮度（类似灰度）。

  • Cr：红色分量与亮度的差值。

  • Cb：蓝色分量与亮度的差值。

• 特点：

  • 色度信息可压缩（如JPEG压缩时降低Cr/Cb分辨率）。

  • 兼容黑白显示（仅需Y通道）

 5.Lab 彩色模型（CIE L*a*b*）

原理

• 设备无关的感知模型：由国际照明委员会（CIE）定义，基于人类视觉的 均匀颜色空间，理论上能覆盖人眼可见的所有颜色。
• 三个分量：
  • L（亮度）：取值范围 0-100（0 为黑色，100 为白色）。
  • a（红绿轴）：取值范围 -128-127（负值为绿色，正值为红色）。
  • b（蓝黄轴）：取值范围 -128-127（负值为蓝色，正值为黄色）。

特点

• 最接近人类视觉：颜色空间均匀分布，任意两点间的欧氏距离对应人眼感知的颜色差异（ΔE 值）。
• 色域最广：包含 RGB 和 CMYK 无法表示的颜色（如某些鲜艳的青色）

✅ 总结对比表

模型	构成	应用领域	优点
RGB	R, G, B	显示设备，原始图像输入	硬件友好，处理简单
HSI	Hue, Sat, Int	图像识别、分析	直观反映人类感知
HSV/HSB	Hue, Sat, Value	图像编辑、调色板	易于调色，图形用户界面常用
YCrCb	Y, Cr, Cb	视频压缩、传输	分离亮度和色度，便于压缩
Lab	L, a, b	图像增强、颜色差异检测	感知均匀、设备无关

2.4 像素之间的关系
