设备供电电压因各种原因变得过高会烧坏设备，因此可以在前级加过压保护电路。

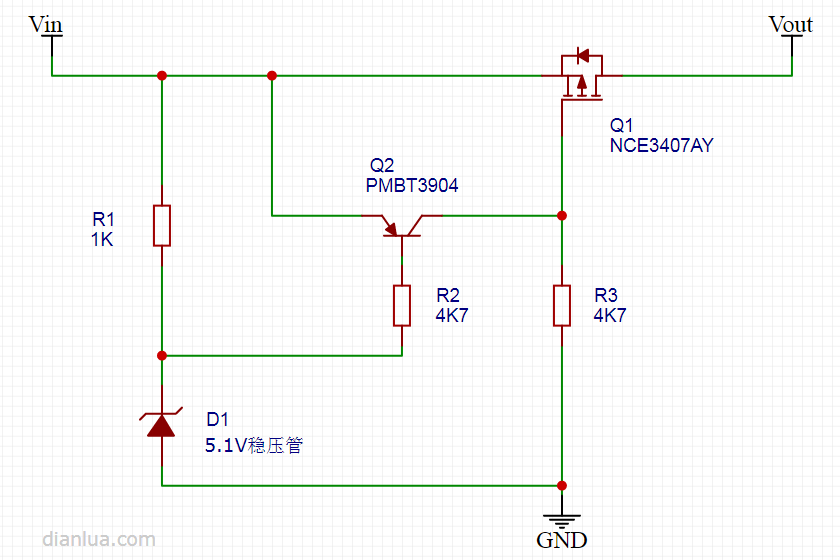

稳压二极管+PMOS

电路分析

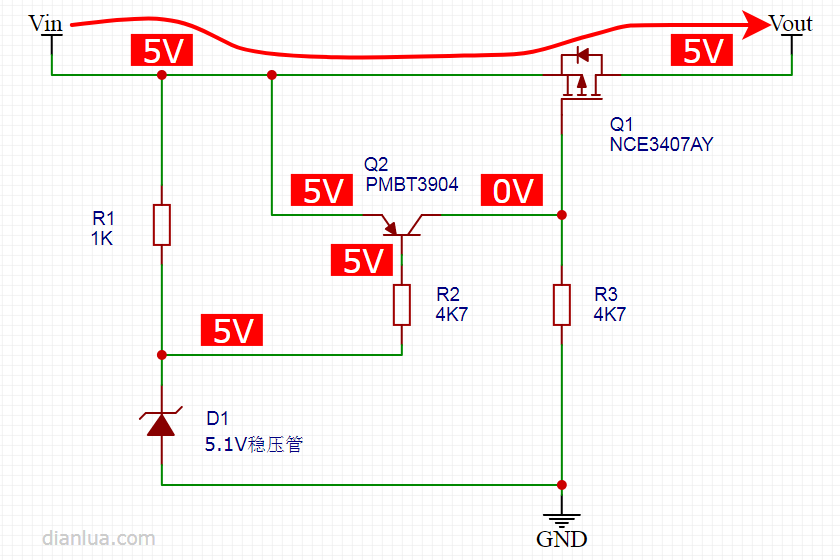

1、当输入电压 Vin ＜ 5.1V 时：（下图以输入电压 Vin = 5V 举例）

D1是5.1V稳压管，此时输入电压Vin才5V，小于5.1V，所以稳压管D1未进入稳压状态，不导通。

5.1V稳压管不导通，导致三极管Q2的b极和e极都是5V，也就是Vbe = 0，所以三极管Q2也不导通。

MOS管Q1的g极被电阻R3拉到0V，MOS管Q1的 Vgs = 0V - 5V = -5V, 所以MOS管Q1导通， Vout电压等于5V，对后级电路正常供电。

2、当输入电压Vin在5.1V到5.7V之间时：（下图以输入电压 Vin = 5.4V 举例）

此时输入电压Vin ＝ 5.4V，大于稳压管D1的稳压值5.1V，所以稳压管导通并稳压在5.1V。

此时三极管Q2的 Vbe =
