1 摘要

SOME/IP-SD（Scalable service-Oriented MiddlewarE over IP - Service Discovery） 是基于IP的可扩展面向服务中间件中的服务发现协议，是汽车电子和嵌入式系统中实现动态服务发现与通信的核心组件。该协议规范详细说明了协议SOME/IP服务发现（SOME/IP-SD）的格式、消息序列和语义。本文将对SOME/IP-SD协议进行详细介绍。

2 SOME/IP-SD协议介绍

2.1 定义与作用

• 定义

(1) SOME/IP-SD 是 AUTOSAR（汽车开放系统架构） 标准的一部分，扩展自 SOME/IP 协议，专为车载网络设计。
(2) 它基于IP网络（如以太网），用于在分布式系统中动态发现、注册和订阅服务，支持服务的可用性通知和生命周期管理。
(3) 协议遵循发布/订阅模式，服务提供者（Provider）和消费者（Client）通过SD报文交互，无需静态配置。

• 核心作用

(1) 动态服务发现

• 自动探测服务：客户端无需预先知道服务提供者的地址和端口，通过SD报文动态发现服务实例。
• 服务注册/注销：服务启动时向网络广播其存在，关闭时通知其他节点释放资源。

(2) 服务状态管理

• 服务可用性通知：通过 Offer/Stop Offer 报文告知网络服务的上线/下线状态。
• 事件订阅：客户端可订阅服务状态变化（如传感器数据更新），服务端通过 Subscribe/Subscribe Ack 报文响应。

(3) 网络优化

• 多播与单播结合：初始发现阶段使用多播（如IPv4 239.255.0.0），后续通信切到单播以减少流量。
• TTL（生存时间）控制：通过配置报文生存时间，避免无效服务占用网络资源。

(4) 负载均衡与冗余

• 多实例支持：同一服务可由多个节点提供（如冗余ECU），SD协议帮助客户端选择最优实例。
• 服务优先级：通过配置服务优先级字段实现关键服务（如刹车控制）的快速响应。

2.2 SOMEIP/SD协议通俗易懂的理解

2.2.1 SOMEIP/SD协议是什么？

• SOMEIP（Scalable service-Oriented MiddlewarE over IP）：
  可以理解为车载系统的“服务语言”，它让车内不同ECU（电子控制单元，类似小电脑）之间通过以太网/IP网络互相调用服务（比如读取传感器数据、控制空调等）。

• SD（Service Discovery）：
  相当于“服务广播系统”。当某个ECU提供服务（比如“我可以提供车速数据”），它会通过SD协议广播通知其他ECU；其他ECU需要服务时，也能通过SD快速找到它。

2.2.2 通信流程（简化）

1. 服务上线：

   • 比如车速传感器ECU启动后，通过SD协议广播：“大家好！我是车速服务，我的IP是192.168.1.10，需要车速数据可以找我！”
   • 其他ECU（如仪表盘ECU）收到这条广播后，会记录下这个服务的地址。

2. 服务请求：

   • 仪表盘ECU需要显示车速时，通过SOMEIP协议向车速传感器ECU发送请求：“请告诉我当前车速！”
   • 车速传感器回复：“当前车速是60km/h”。

3. 服务下线：

   • 如果车速传感器ECU关闭，它会通过SD协议广播：“我要下线了，别找我了！”
   • 仪表盘ECU收到后，会停止请求车速数据（或切换备用传感器）。

2.2.3 车载功能示例

场景：自动空调调节：

1. 服务注册：

   • 温度传感器ECU：通过SD广播：“我能提供车内温度数据！”
   • 空调控制ECU：通过SD广播：“我能调节空调温度！”

2. 服务调用：

   • 车机系统（中控屏）需要自动调节空调时：
     1. 通过SD找到温度传感器ECU，用SOMEIP请求当前温度（比如“25℃”）。
     2. 通过SD找到空调控制ECU，用SOMEIP发送指令：“请把温度调到22℃”。
   • 空调ECU收到指令后，控制风扇和压缩机工作。

3. 动态变化：

   • 如果用户手动关闭空调，空调控制ECU会通过SD通知其他ECU：“我现在不可用！”
   • 车机系统会显示“空调已关闭”，并停止发送调节指令。

2.2.4 类比理解

为什么用SOMEIP/SD？

1. 灵活性：ECU可以动态加入或退出网络（比如插拔新设备）。
2. 省资源：只有需要服务的ECU才会通信，避免无效广播。
3. 标准化：不同厂商的ECU只要支持SOMEIP/SD，就能互相协作。

类比理解

• SOMEIP：像手机APP调用微信支付接口——APP（仪表盘）向微信（车速传感器）请求服务（支付/车速数据）。
• SD：像外卖平台的商家列表——你需要订餐（服务）时，先看看哪些商家（ECU）在线，然后直接联系。

这样是不是更清晰了呢？ 😊

2.3 SOME/IP-SD报文结构

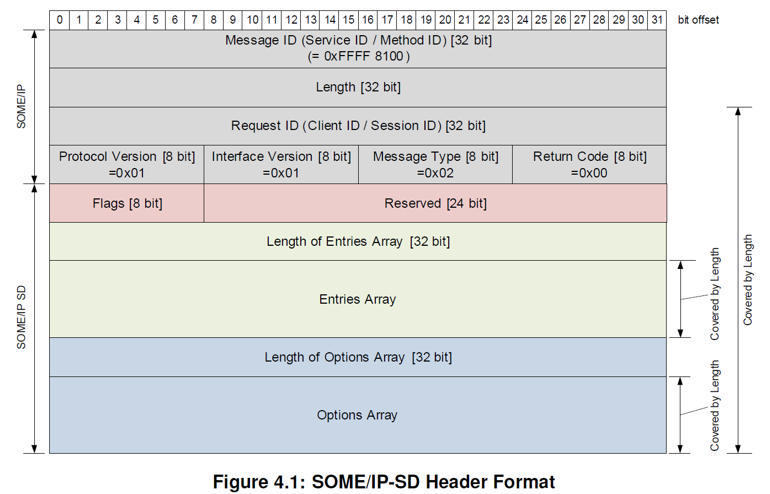

依照惯例我们先来看下SOME/IP-SD的报文格式如下图11所示：

SOME/IP-SD（Scalable service-Oriented MiddlewarE over IP - Service Discovery）报头是用于服务发现和通信管理的消息头部结构，基于SOME/IP协议扩展而来。SOME/IP-SD报文本质上属于SOME/IP报文的一个特定类型，它在标准SOME/IP协议框架的基础上进行了功能扩展。这种扩展主要通过引入两类关键字段实现：

1. Entry字段
   负责维护服务实例的状态同步，并管理服务发布与订阅的交互关系。

2. Option字段
   用于承载与Entry相关的补充信息，为Entry字段的功能实现提供必要的辅助数据。

这种设计使SOME/IP-SD在保留SOME/IP核心通信能力的同时，增加了服务发现和动态管理的特性。
以下是其核心字段的详细说明：

• 报文头部 (Header)解析

字段	长度(字节)	描述
Message ID	4	固定值 0xFFFF8100
Length	4	从 Request ID 开始到报文结束的总长度
Request ID	4	客户端标识符 (通常为 0x00000000)
Protocol Version	1	固定值 0x01
Interface Version	1	固定值 0x01
Message Type	1	0x02 (表示是 NOTIFICATION 消息)
Return Code	1	固定值 0x00

• 服务发现特定字段

字段	长度(字节)	描述
Flags	1	包含重启标志和单播标志
Reserved	3	保留字段，设置为 0
Entry Array Length	4	入口数组的总长度
Entry Array	可变	包含一个或多个 Entry
Option Array Length	4	选项数组的总长度
Option Array	可变	包含一个或多个 Option

2.3.1 Flags

SOME/IP-SD 头部应该以一个名为 Flags 的 8 位字段开始，参见下图中 Flags 的表示。

在 SOME/IP（Scalable service-Oriented MiddlewarE over IP）协议中，Service Discovery（SD） 的 Flags 字段 是消息头中的一个重要部分，用于控制或标记 SOME/IP-SD 消息的行为和属性。以下是关于 Flags 字段的详细说明：

SOME/IP-SD 消息头的 Flags 字段占 1 字节（8 bits），结构如下：

Bit 7	Bit 6	Bit 5	Bit 4	Bit 3	Bit 2	Bit 1	Bit 0
REBOOT	UNICAST	Explicit Initial Data Control Flag	保留	保留	保留	保留	保留

2.3.1.1 REBOOT (Bit 7)

• 作用：标识服务实例是否刚刚重启。

• 取值：

  • 1：表示服务实例在发送此消息前经历了重启（需要重新同步状态）。
  • 0：正常操作状态。

• 用途：用于通知客户端或服务发现代理，服务实例可能丢失了之前的订阅或状态信息，需要重新初始化。

• 工作机制：

1. 初始化状态：

• 系统每次重启后，Reboot Flag 初始设置为 1
• 该状态持续保持，直到 Session ID 完成一次完整循环（从最大值绕回到 1）
• Session ID 完成绕回后，Reboot Flag 重置为 0

2. 状态管理要求：
   需要为以下每种通信场景维护独立的状态记录：

发送方向：

• 多播通信：维护单一计数器
• 单播通信：为每个通信对端维护独立计数器

接收方向：

• 多播通信：为每个发送方维护独立计数器
• 单播通信：为每个通信对端维护独立计数器

3. 重启检测逻辑：
   通过比较通信对端当前数据包(new)和上次接收数据(old)的状态值进行判断：
   有效重启条件：
   a) 状态变化检测：当 old.reboot=0 → new.reboot=1 时
   b) 持续重启检测：当 old.reboot=1 ∧ new.reboot=1 ∧ old.session_id ≥ new.session_id 时

关键点说明：

• 该机制要求为每个通信对端关系（源地址+目标地址）维护独立的状态记录
• 发送和接收方向需要分别维护各自的计数器集合
• 设计上避免了依赖不可靠的通信环境进行状态判断

2.3.1.2 UNICAST (Bit 6)

• 作用：指示服务实例是否支持单播通信（即直接响应请求到客户端地址）。
• 取值：
  • 1：服务实例支持单播响应（客户端可以直接通信）。
  • 0：服务实例仅通过组播通信（默认）。
• 用途：优化网络流量，避免不必要的组播通信。

注意：
Unicast Flag 是历史 SOME/IP 版本的遗留，仅出于兼容性原因保留。除此之外的使用非常有限。

2.3.1.3 Explicit Initial Data Control Flag(Bit 5)

• 位置：Flags 字段的第 5 位（从 0 开始计数，即第 6 个比特位）。

• 功能：
  该标志用于指示服务实例是否在 服务发现报文（Service Discovery Entry） 中显式携带初始数据（Initial Data）。

  • 0（默认）：不携带初始数据。客户端需要通过后续请求（如 Get 或 Subscribe）主动获取数据。
  • 1：服务实例会在 OfferService 或 SubscribeAck 报文中直接包含初始数据（通过 Event 或 Field 类型的 Entry 传输）。

• 使用场景

1. 服务提供方（Server）

   • 在 OfferService 条目中设置该标志位，表示服务实例会直接发布初始数据（例如配置参数、状态快照等），无需客户端额外请求。
   • 适用于数据量较小或需要快速同步的场景（如车辆启动时ECU状态的立即同步）。

2. 客户端（Client）

   • 在 Subscribe 请求中可设置该标志位，要求服务端在 SubscribeAck 响应中立即返回当前数据（避免轮询或等待首次事件通知）。

• 注意事项
• 兼容性：客户端和服务端需协商支持该功能（例如通过 SOME/IP-SD 协议版本或服务合约定义）。
• 性能权衡：显式传输初始数据可能增加单个报文大小，需根据数据量和实时性需求权衡使用。
• 与 TTL 字段的关系：即使设置了该标志，数据的有效期仍受 TTL（Time To Live）限制。

相关协议行为：

1. REBOOT 标志

   • 当服务实例重启后，应在首次发送的 OfferService 或 FindService 消息中设置此标志。
   • 客户端收到带 REBOOT 标志的消息后，可能需要重新订阅事件或恢复状态。

2. UNICAST 标志

   • 若服务实例支持单播，客户端可以直接通过单播地址（而非组播）发送请求（如 SubscribeEventgroup）。
   • 单播通信可减少网络负载，但需确保客户端和服务实例的地址可达。

Flags 之后，SOME/IP-SD 头部应该有一个名为 Reserved 的 24 位字段。

3 总结

以上介绍了SOME/IP-SD协议的定义与作用、通信流程简述以及报文的结构简单介绍，希望能对大家学习SOME/IP-SD协议有所帮助，后续还会继续介绍SOME/IP-SD协议的其他重要内容，有任何问题欢迎大家留言一起讨论、交流、进步！
