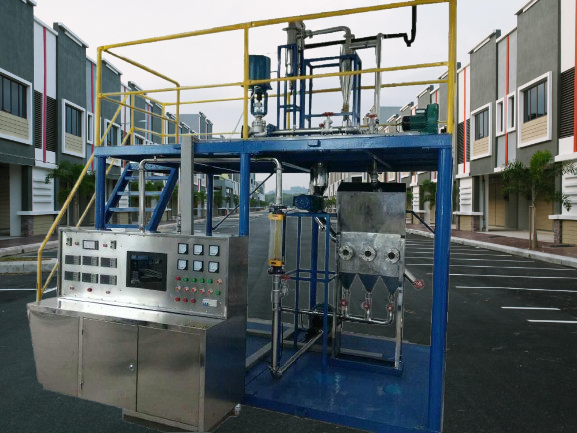

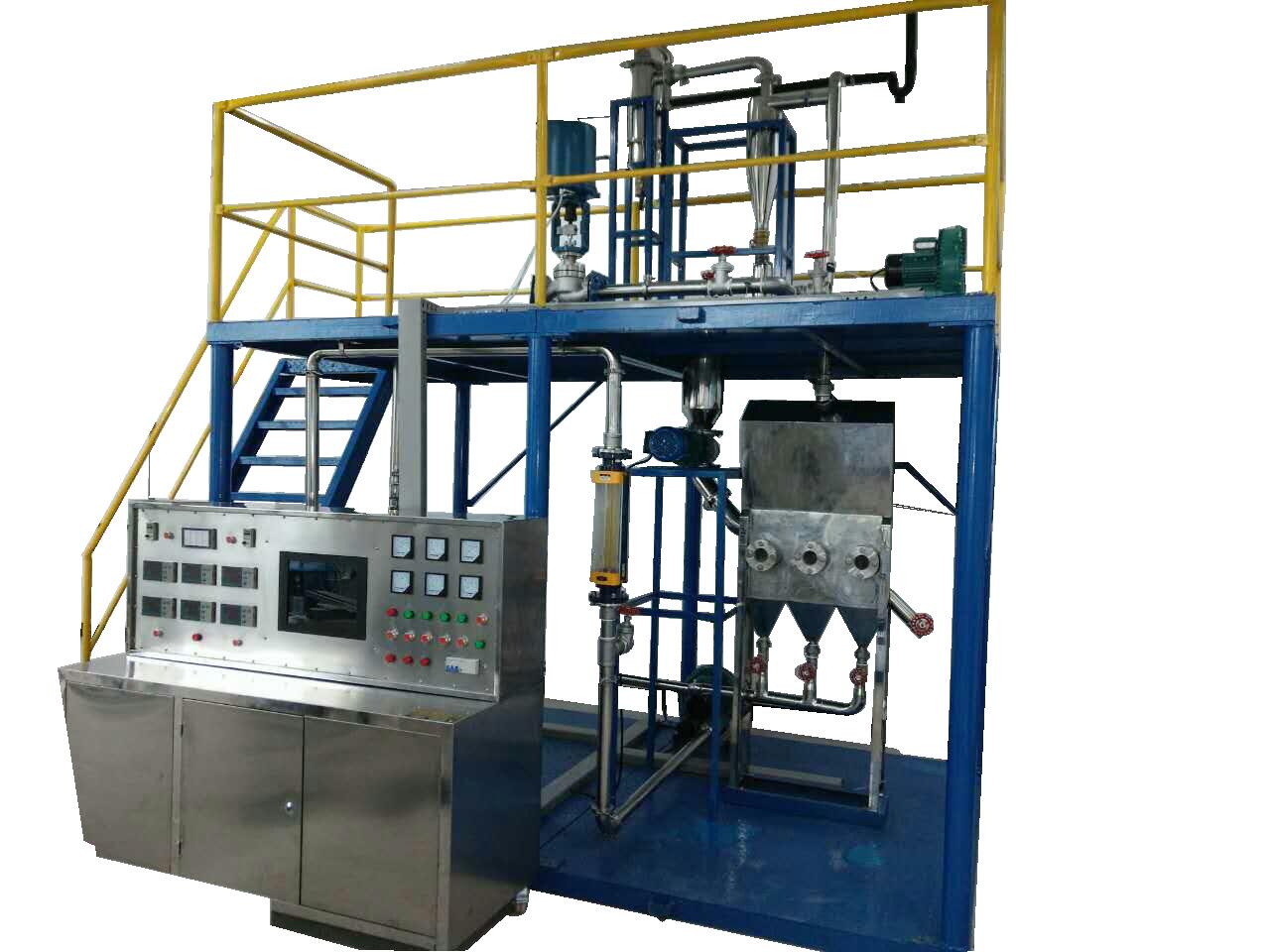

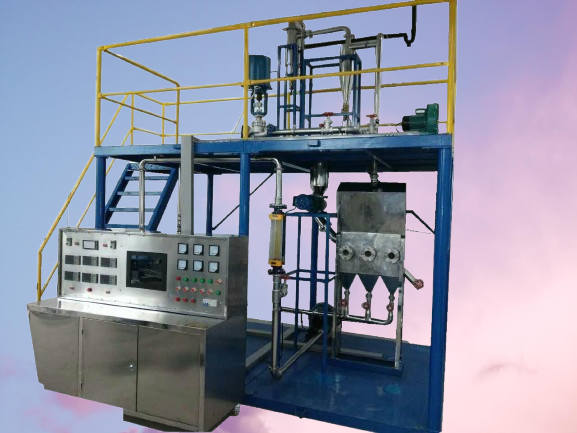

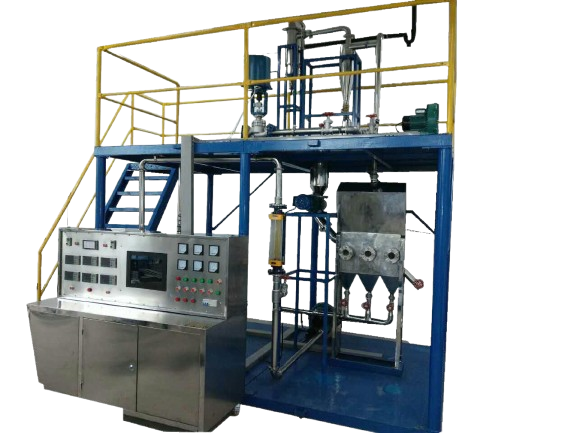

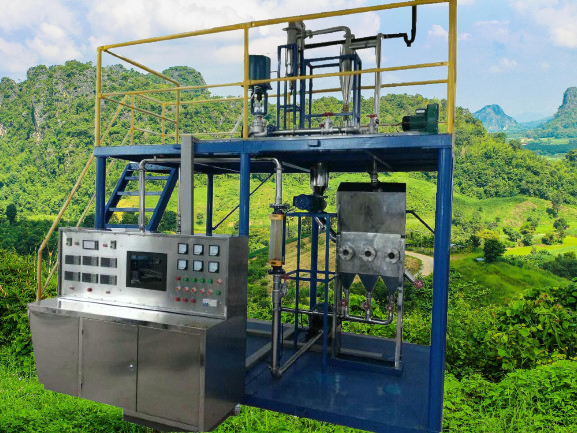

计算机过程控制干燥操作实训装置JG-SX210化工单元操作实训装置
一、装置功能

1. 主要工艺设备采用卧式多室流化床干燥器，旋风分离器及布袋过滤器等。
2. 可以测定床层温度、差压曲线；恒定状态下介质湿度曲线和干燥速率曲线的测定。
3. 可以进行干燥物流的预热温控；全新鲜空气及部分回流状态的风量调节。
4. 可以进行流化床临界湿含量及干燥终点判定操作；流化状态及流化曲线的操控。
5. 进行风机和循环风机的启停操作；加热系统与物流的联调操作；物料配送及取样检测操作等。
6. 认识并学会使用抽风机、送风机、孔板流量计、转子流量计、电动调节阀、变频器、差压变送器、可控硅、热电阻、可编程多回路控制器、声光报警器、调压模块等电气设备及仪表；掌握单回路、串级控制等控制方案的实施。
7. 就地及远程控制岗位技能：现场操作报表的制作、记录，现场控制台仪表与微机通讯，实时数据采集及过程监控；总控室控制台与现场控制台通讯，各操作工段切换、远程监控、流程组态的上传下载。
   二、设计参数
   装置整体采用工程化布局，两层布置，一层为主操作区，二层主要为观察区。
   物料：小米比重为1.0-1.2或粒径1-2mm的其它易吸水的固体物料。
   物料湿含量：20-30%。
   流化床床层压降：≤0.3KPa，流化床床层温度：50～60℃。
   气体流量：80～120m3/h，循环风机出口压力：4-5KPa。
   整机参数 设备尺寸：3700×2000×3500mm(长x宽x高)，(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。
   电气系统 标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸:1400x800x1300mm(长x宽x高)。
   三、现场配套设施
   电：电压AC380V，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。
   四、主要配置设备
   进料器：304不锈钢，旋转下料，50g/min，下料器转速：200～400rpm 一台。
   卧式流化床干燥器：304不锈钢， 650x250x1080mm，一台。
   旋风分离器：304不锈钢，φ180x540mm，一台。
   电加热炉：φ219x1120,304不锈钢，内加翅片式加热管。
   布袋过滤器：304不锈钢，φ219x440mm，一台。
   粉尘接收器：304不锈钢，φ159x120mm，二台。
   空气加热器：304不锈钢，φ219x1100mm，N=4.5KW，一台。
   鼓风机：功率：p=1.1KW，流量Qmax=180m3/h，U=380V，一台。
   循环风机：功率：P=1.1KW，流量Qmax=180m3/h，U=380V，一台。
   空气转子流量计：10-100m3/h
   电动调节阀：4-20mA，精度：0.5%FS 1台
   温度检测点：7点。
   压力检测点：2点。
   流量检测点：2点。
   联想计算机：选配。 上位机监控软件 ，RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗），在线监控软件一套。

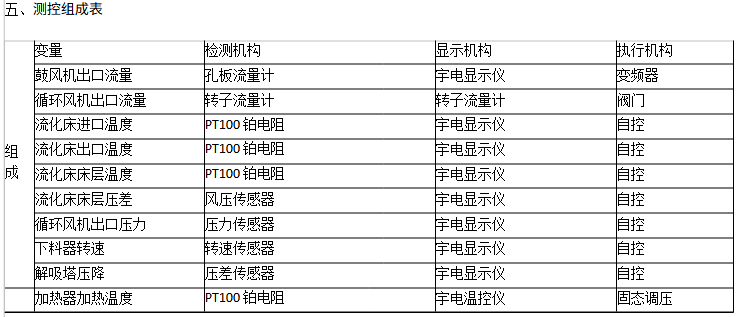

   五、测控组成表

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/5cc1ae6168fe4070b1ef9530b289bc52.jpeg#pic_center)
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/87375541f12649fe8422e8ebe7054533.jpeg#pic_center)
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/c92f71e413cf4b58a501fea32fc29e36.png#pic_center)
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/f9413b8f06284a66b0f80991ac40b374.png#pic_center)
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/a9ae5fb3d3264018bc68652d1ffb5b7c.png#pic_center)
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/b21d20f4cb76494b99f0b16245c09492.png#pic_center)
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/503c04f2726e4cb5b75c91dd6e0fcdb4.png#pic_center)
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/2475ad2102d7434da54538424a1fcf5c.png#pic_center)
