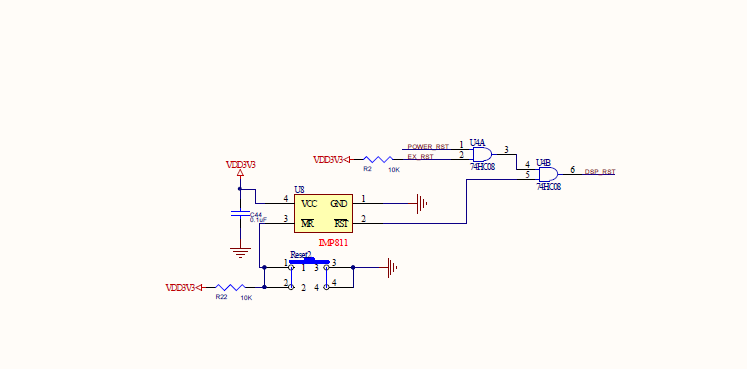

   原理图如下

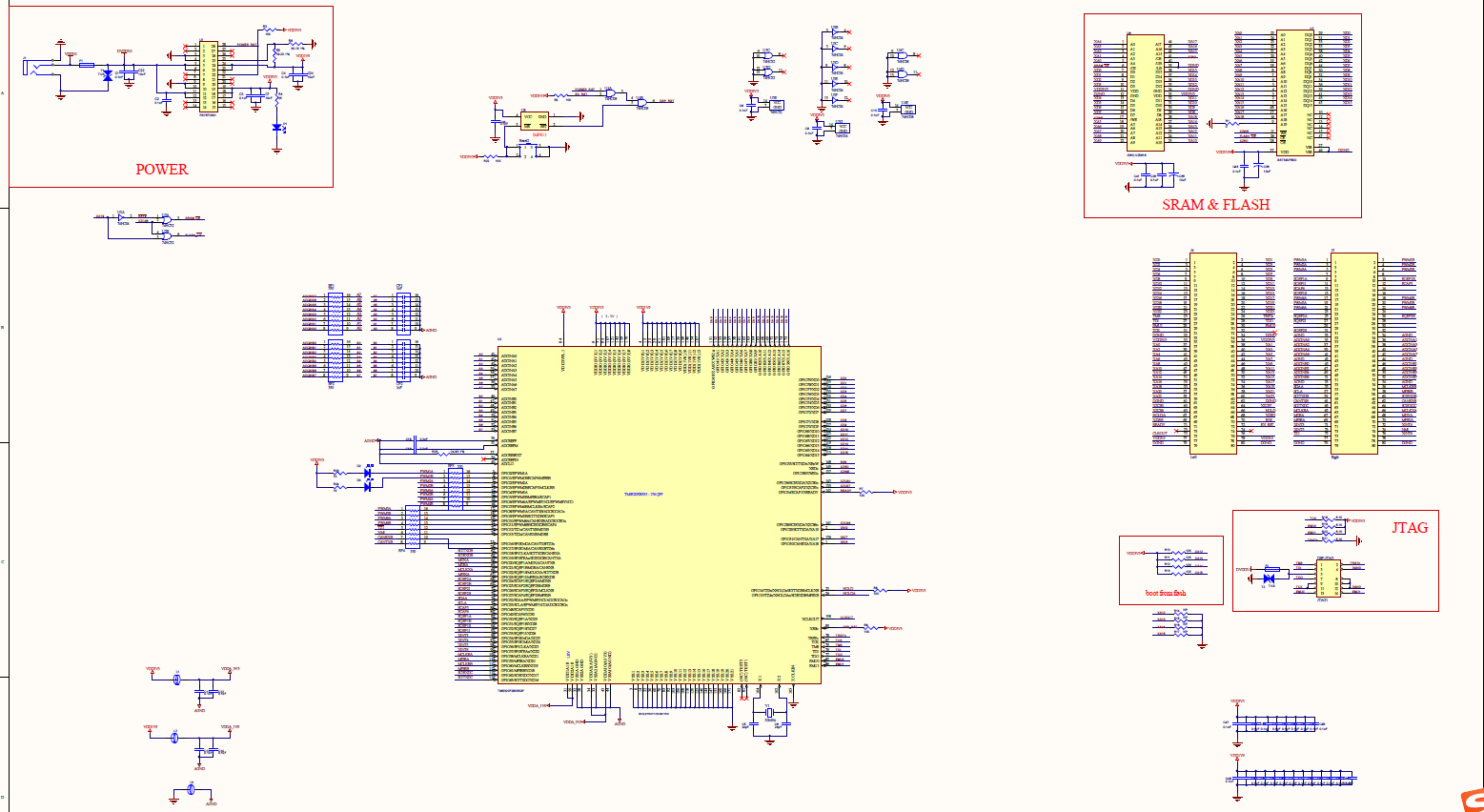

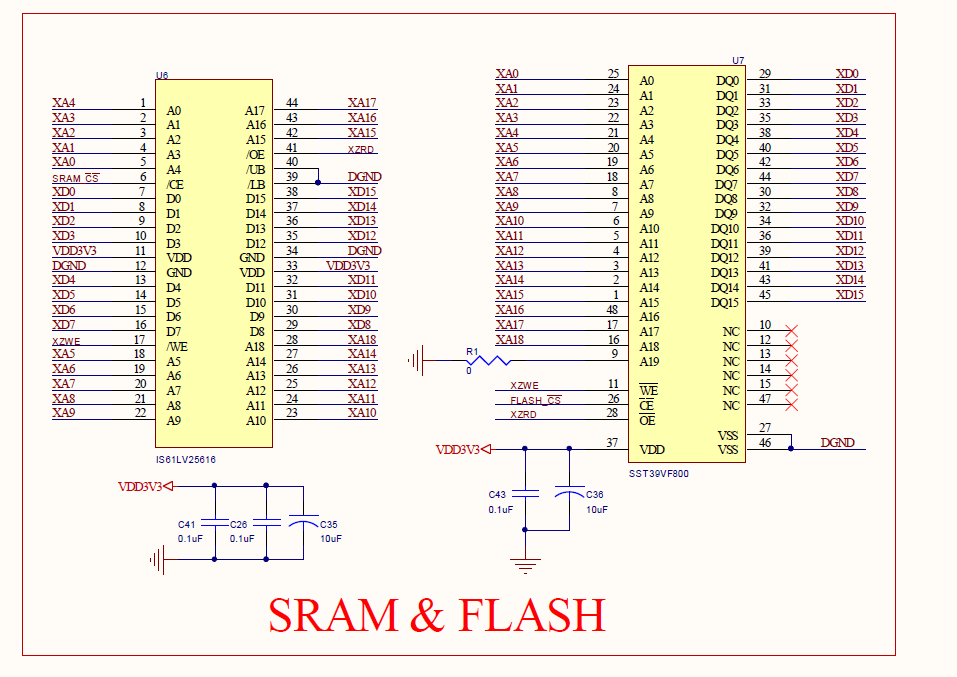

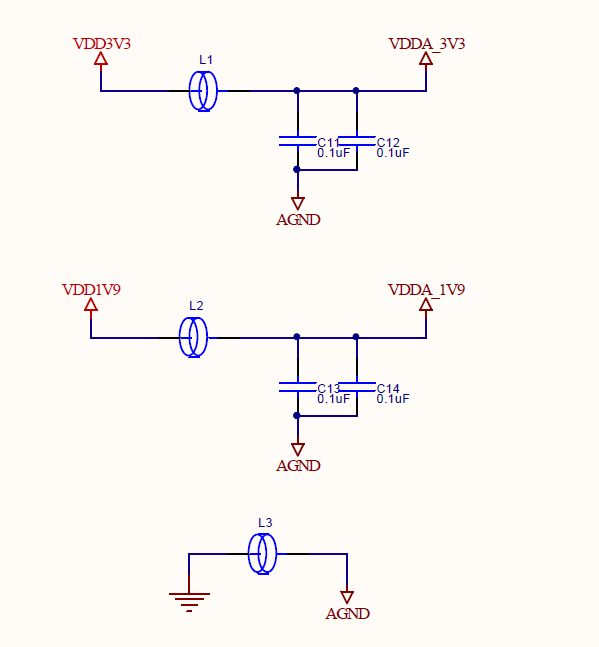

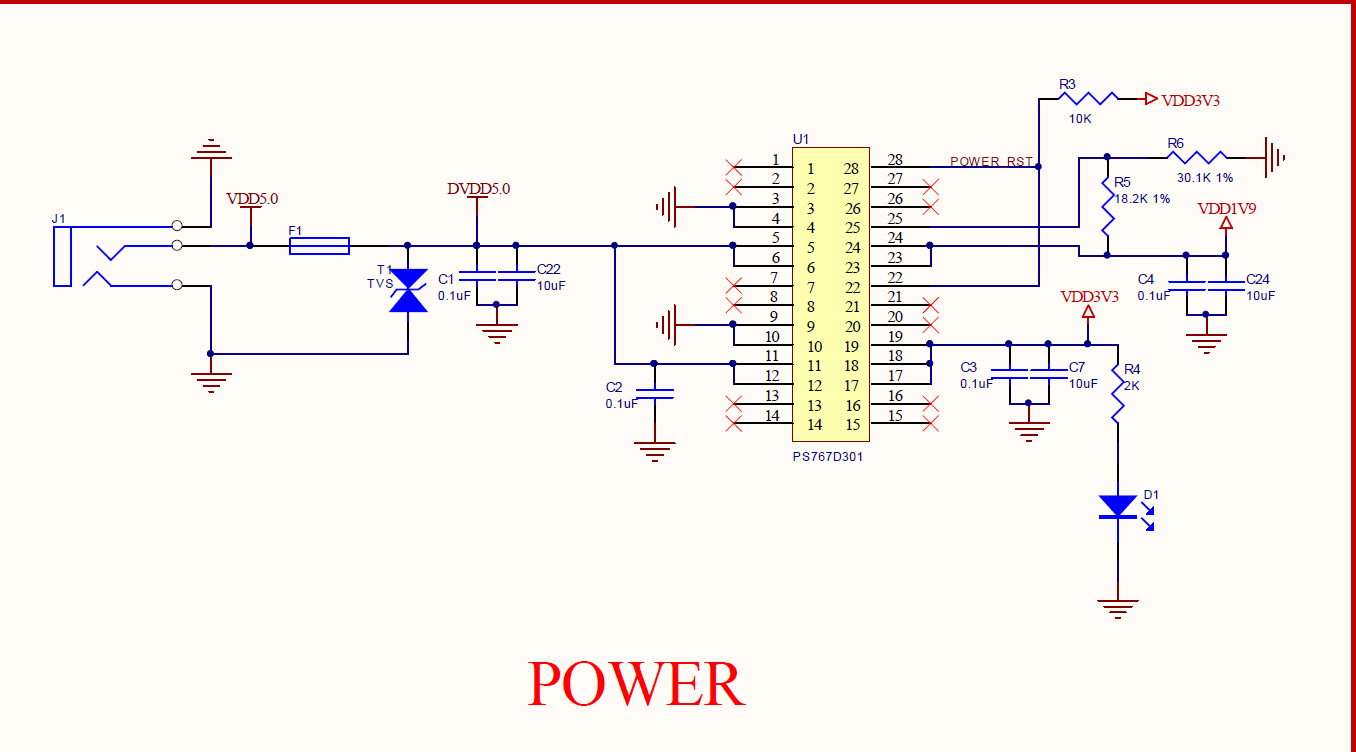

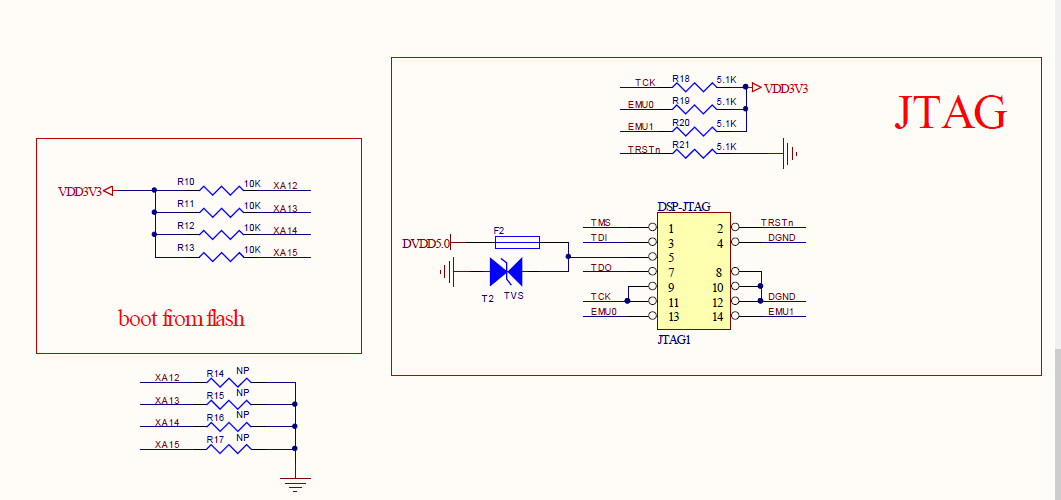

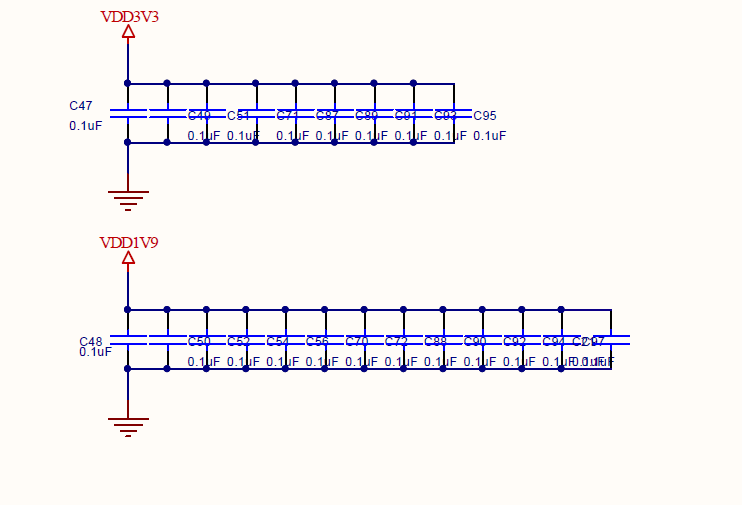

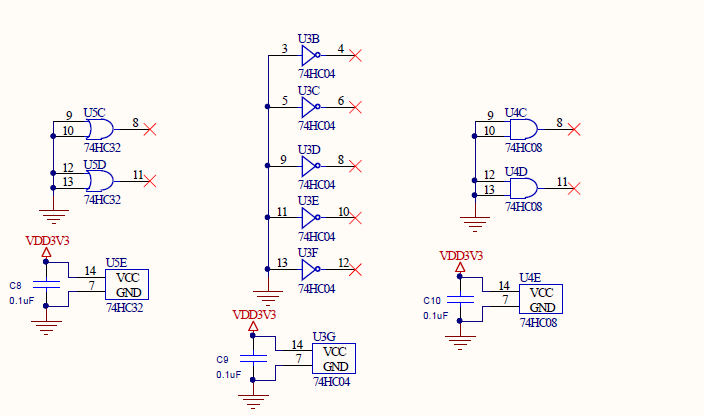

1、开发板原理图

2、STM32F103C6和51对比

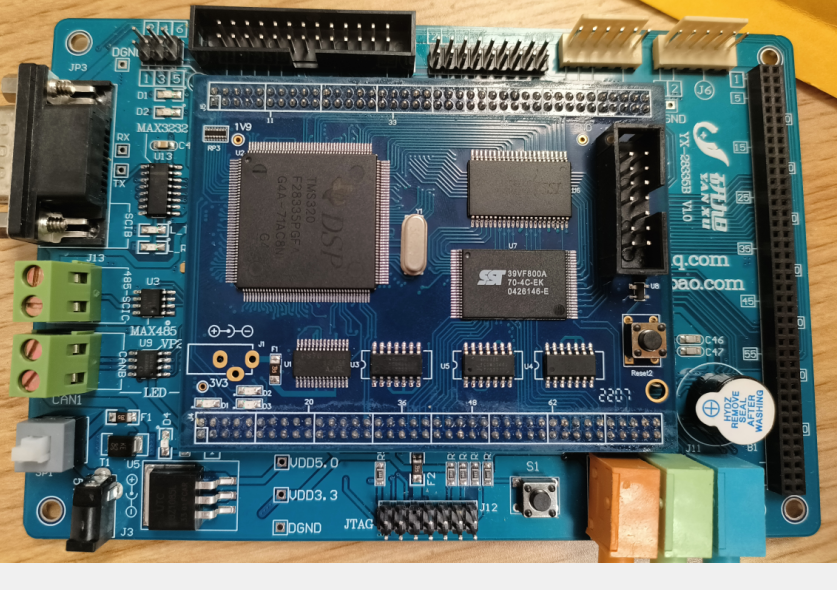

下图是实物图

引用

还参考了下图中的书籍:

解答和科普

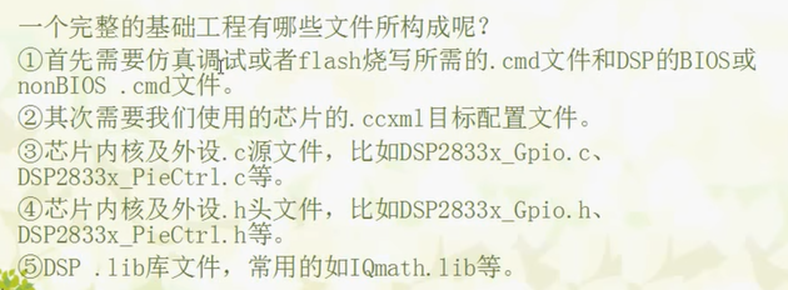

一、工程创建

首先是官方的固件库：

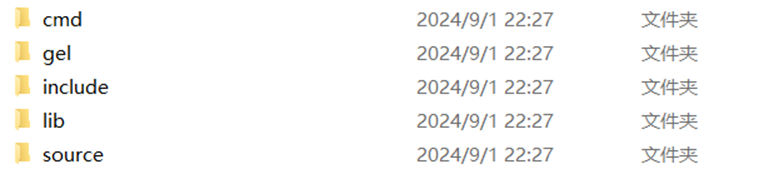

第一个文件夹存放了DSP2833需要的一些外设内核，DSP运算库，cmt配置文件；
第二个文件存放了外设的头文件，以及是否使用操作系统的一些文件；主要是一些头文件

Cmd存放了片内的一些RAM,以及flash存储地址和容量的一些分频启动文件。

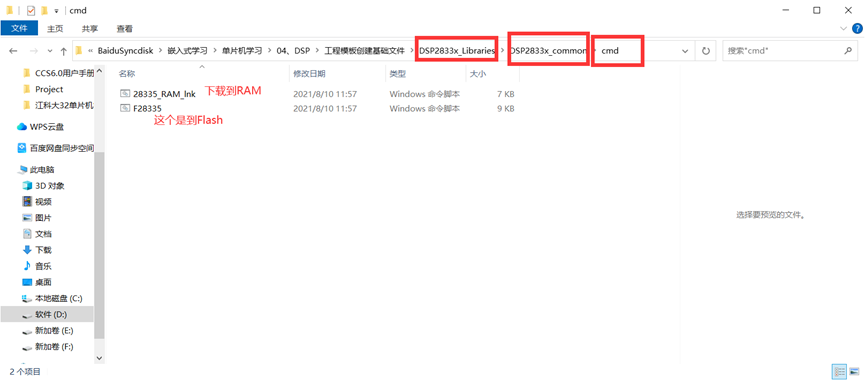

第一个文件时我们调试这个程序，将程序下载到芯片内部的RAM当中来进行调试和仿真，等程序下载成功，调试成功之后，再将程序烧录到F2833的flash中，烧录到flash当作就需要第2个文件。
Gel：通常是存放一些扩展是通用扩展的一些，扩展CCS的功能，方便程序的调试。调用比如需要批量的查看计算器的变量。

这个存放通用外设的头文件。通用文件的路径。

Lib主要存放f2833的一些运算库文件，多的是IQmath和rts2800。

Source:是用来存放283内核外设驱动，源文件C文件。Adc校准是，Asm和延迟函数。

存放的都是头文件，配置文件，以及是否使用操作系统里面的bios文件等等；

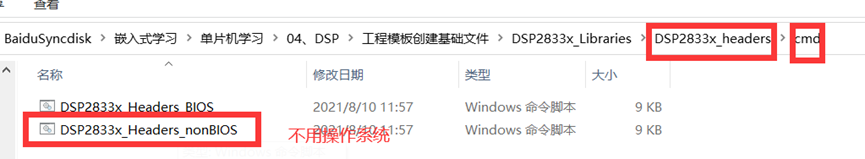

Cmd存放的是是否使用操作系统，通常不使用操作系统。

Gel： 外设的。Gel文件

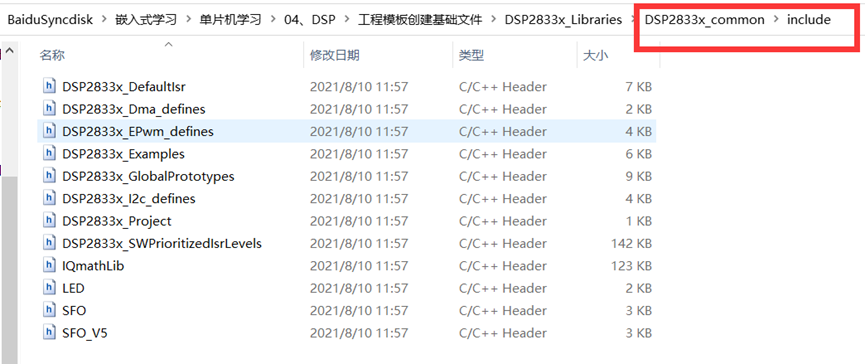

Inc是头文件，并且里面的跟source是对应的头文件

存放全局的一些文件，全局定义的一些寄存器，像前面介绍的GPIO的一些寄存器，结构体定义，以及使用关键字将寄存器指定到存储空间。

Cmd的配置文件，仿真器的一个配置文件，include是一些需要调用的头文件，以及编译器需要的一些环境文件，默认的路径。

二、工程项目创建

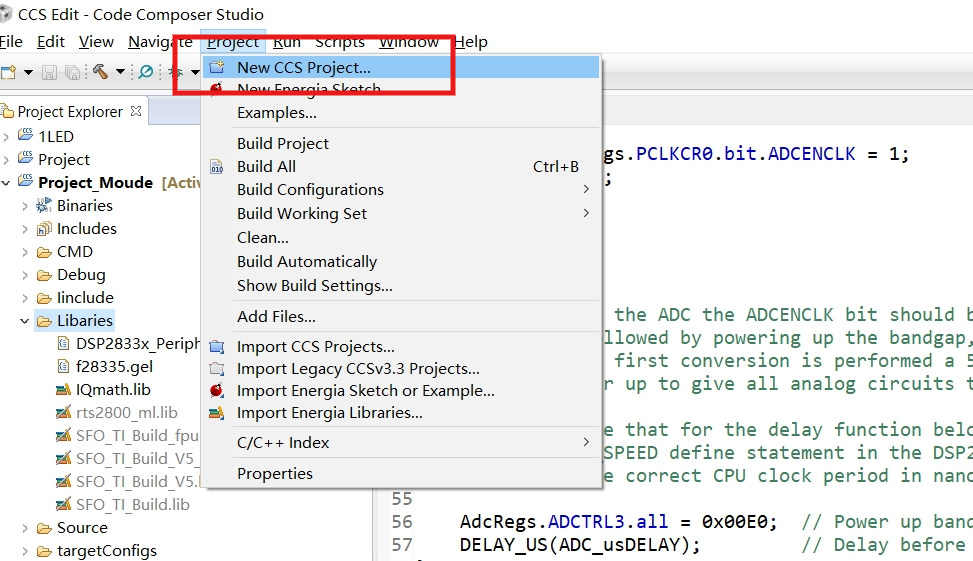

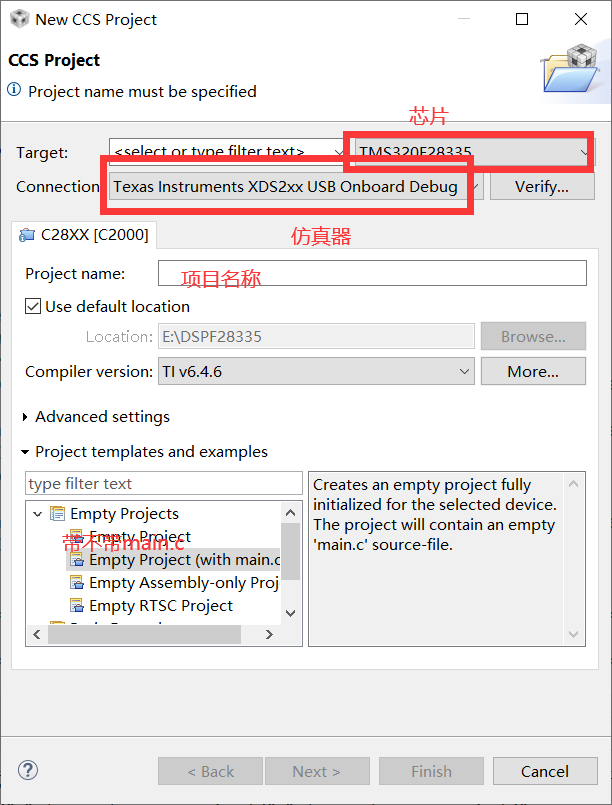

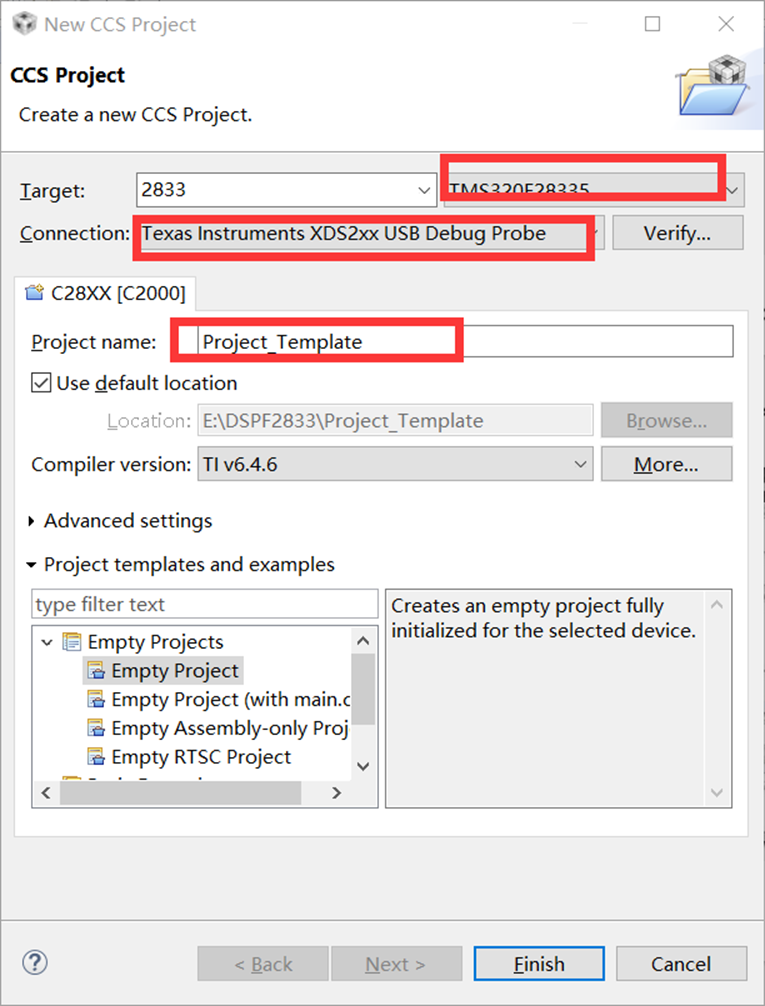

好接下来演示创建工程：
官方提供的库文件

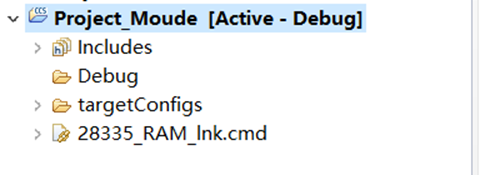

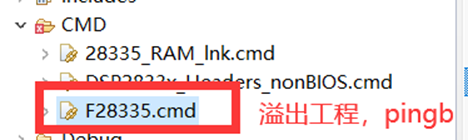

把这个删除了RAM_lnk.cmd

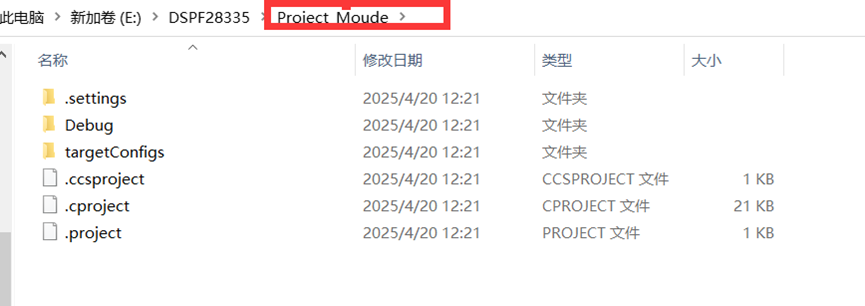

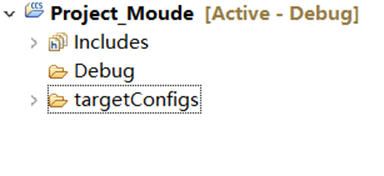

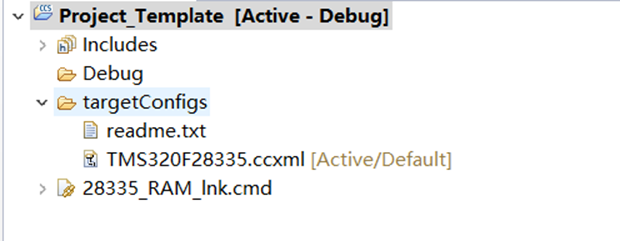

这个是新建工程下的文件：

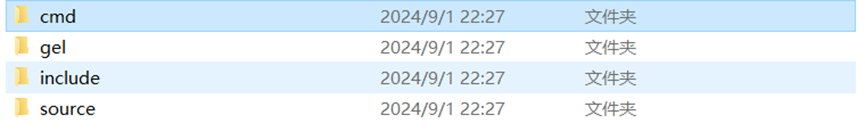

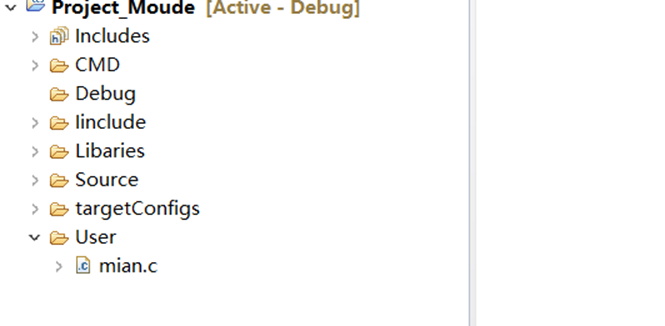

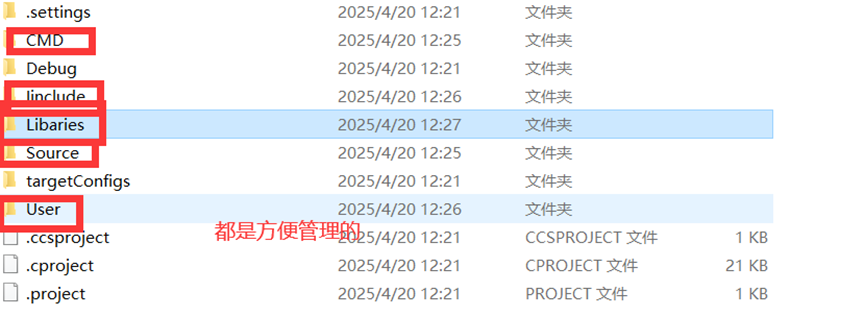

新建文件夹进行管理;

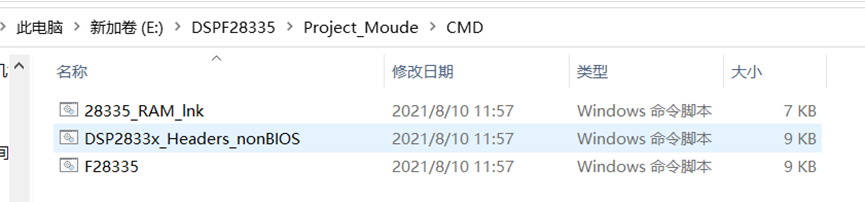

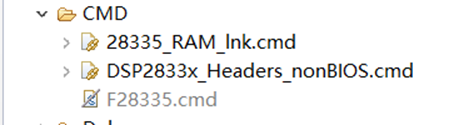

CMD放入



完成CMD文件夹

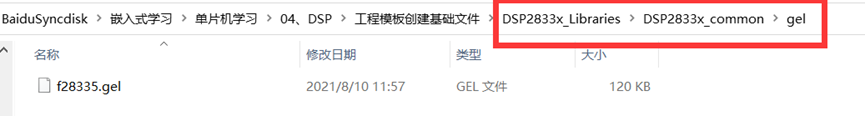

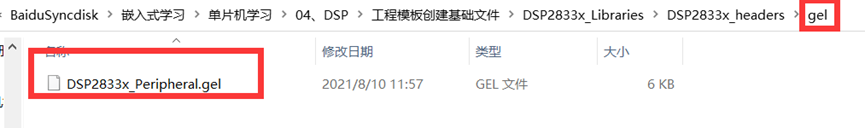

Libraries放入gel

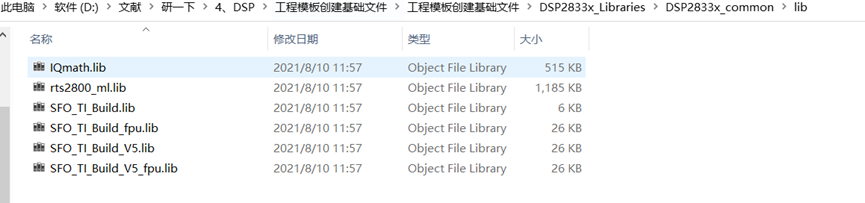

放入lib库，我这里只放了一个

完成这个
下一个完成include

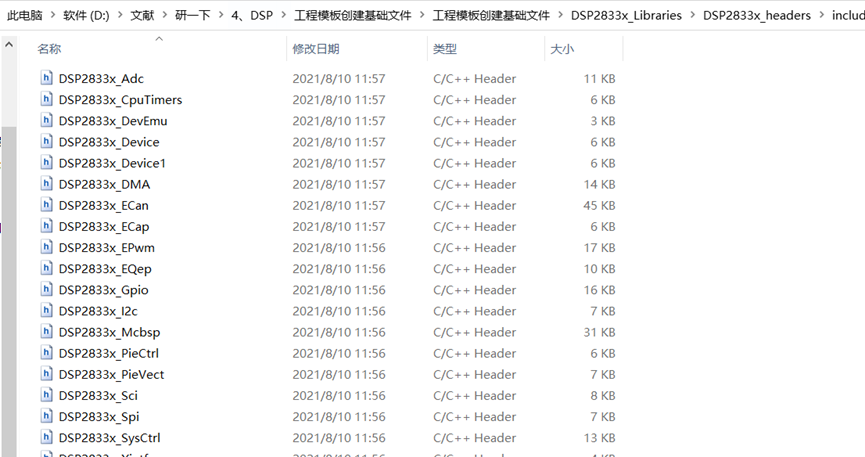

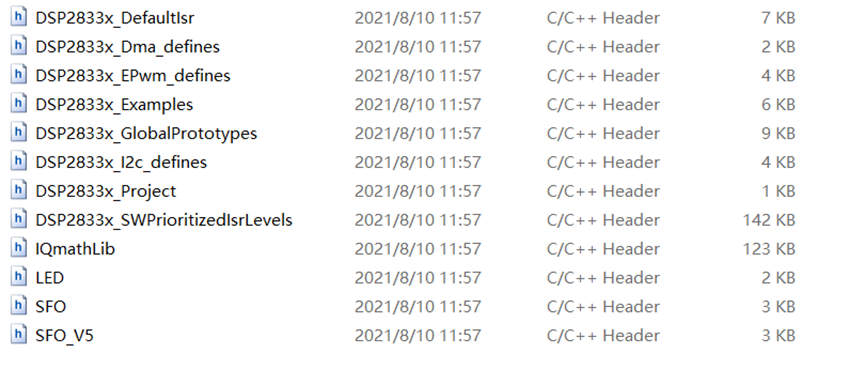

把官方的库文件的头文件都加进来，复制后加入。
完成这个创建

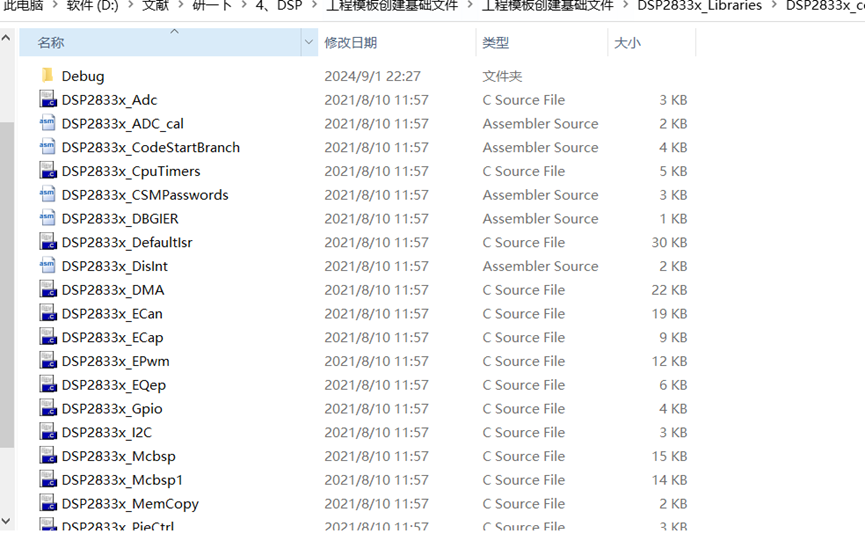

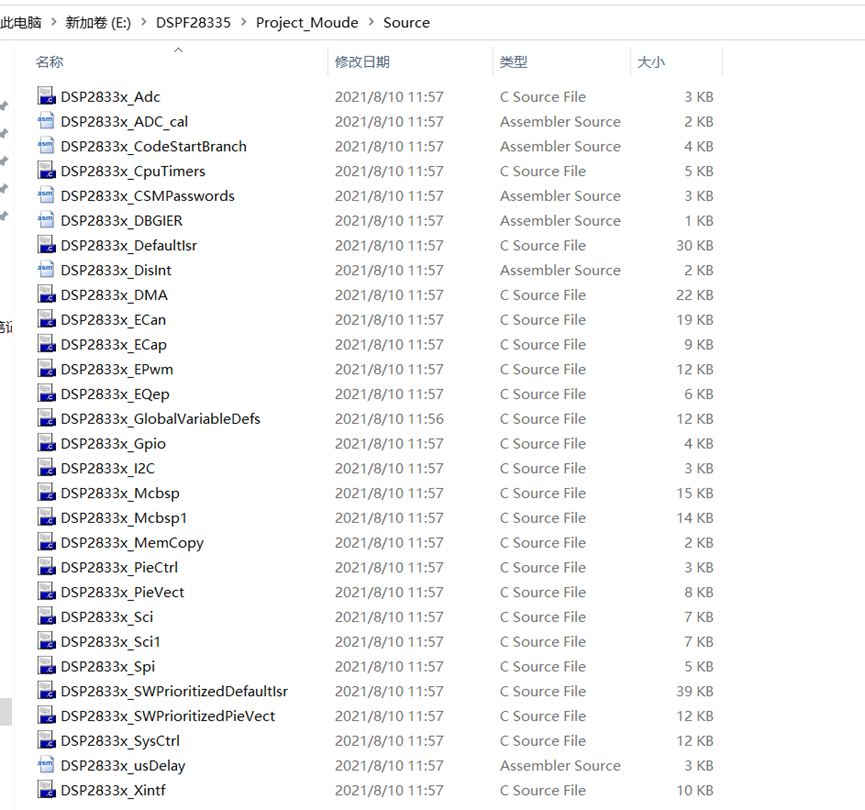

Source是吧库文件中的两个都复制过来

这样的话都完成了，再添加一个main.c

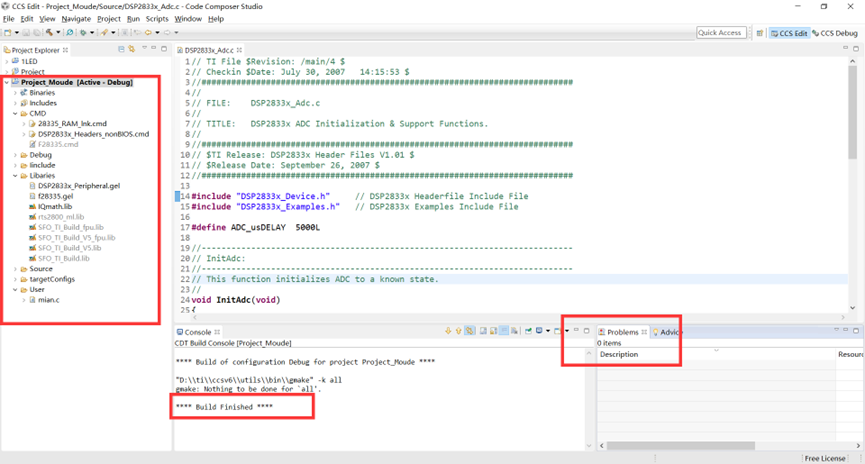

进行编译：出现错误
1、你没加头文件的路径
2、你的C文件有重复定义
解决办法：

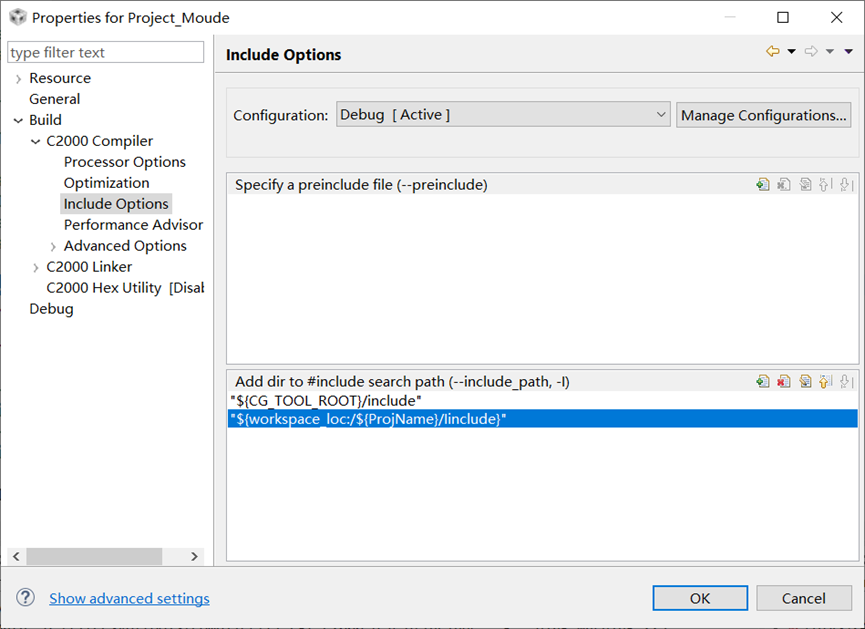

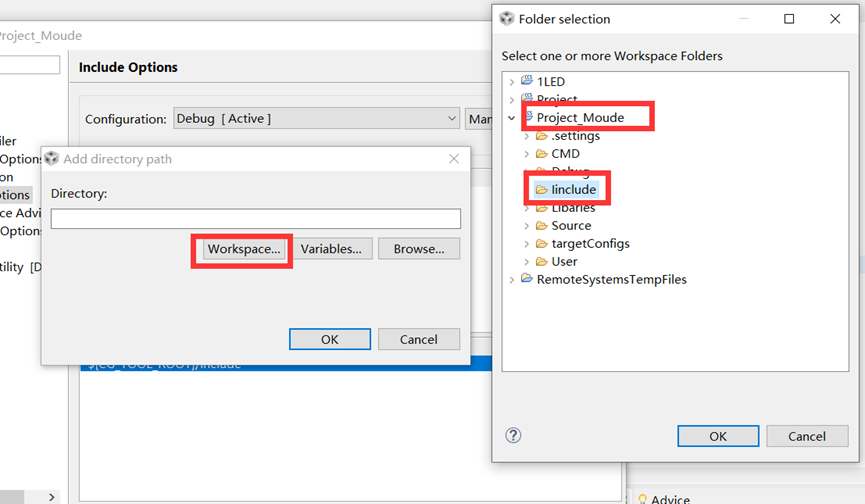

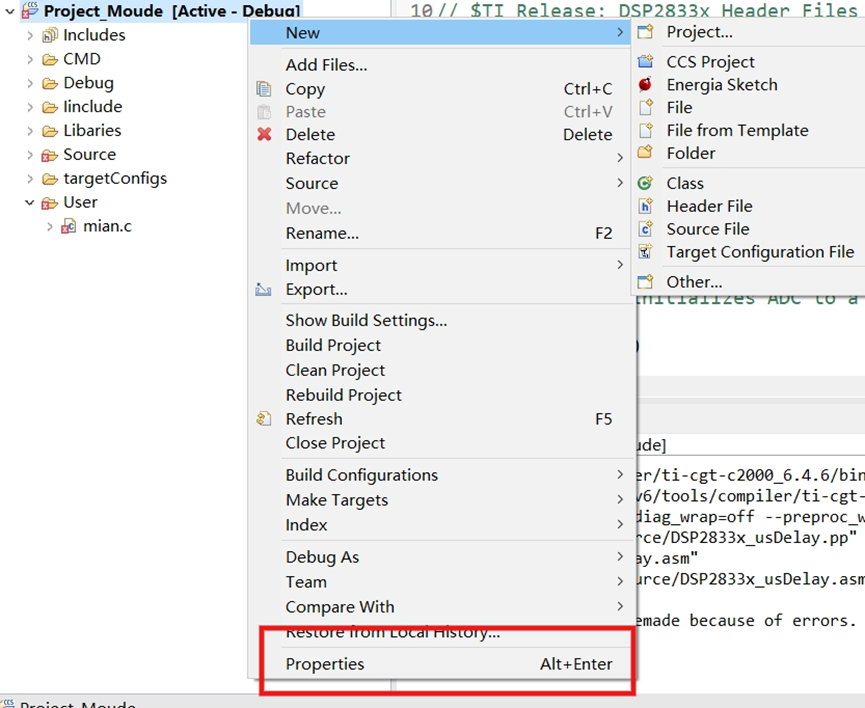

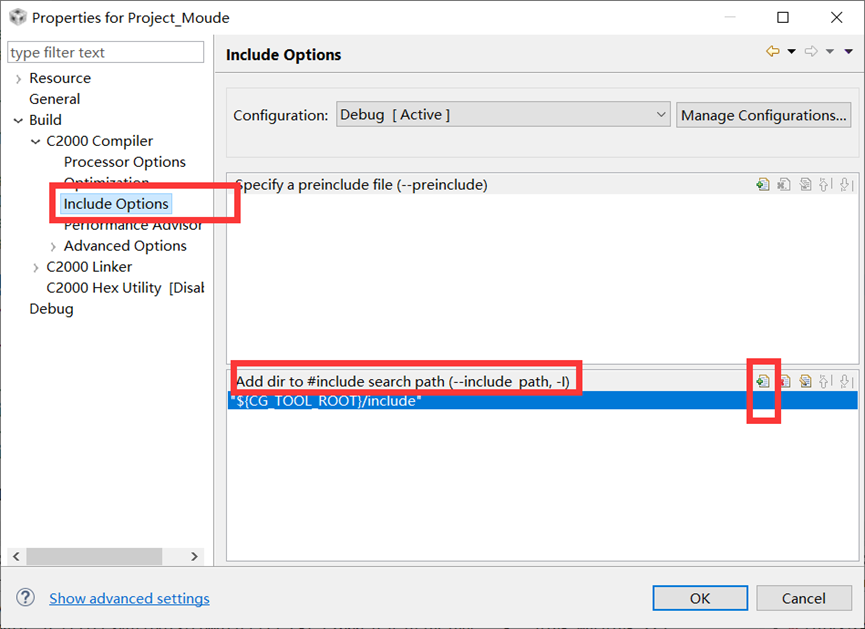

加上头文件路径：看清有的是在上面加入

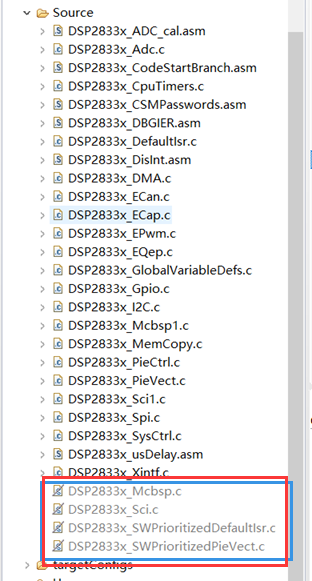

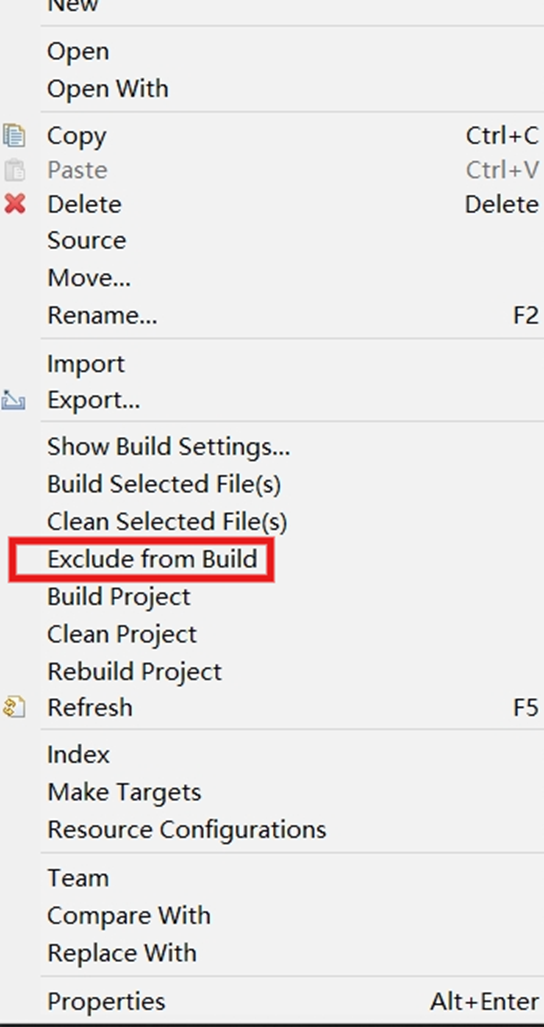

2、重复的移出：

右键

完成这三个部分有重复，重复定义了，这样就完成了创建。

总结：
1、加入必要的文件，并把头文件加入到路径之中，这样才能找到；
2、加的多了会有重复定义，先把有重复定义的进行移出工程；
3、就是lib库出问题，就是下面的办法。

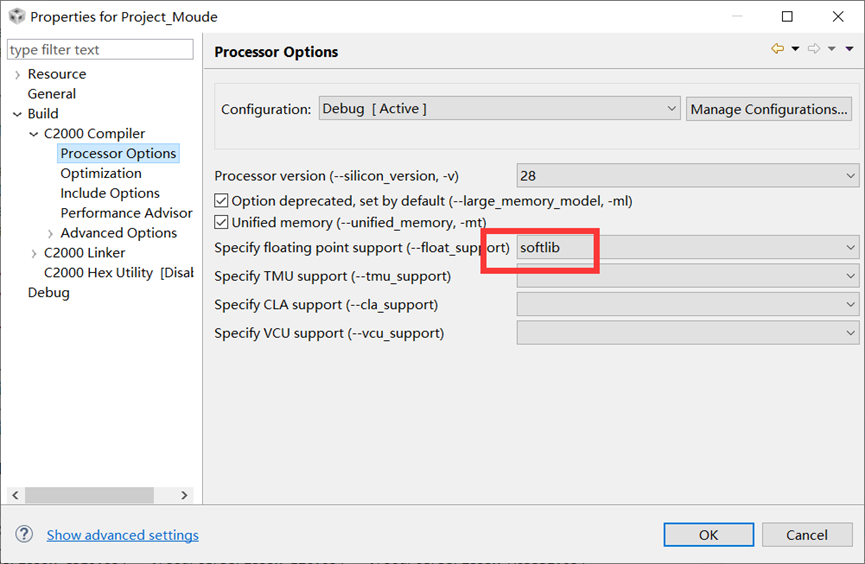

三、仿真下载并实验

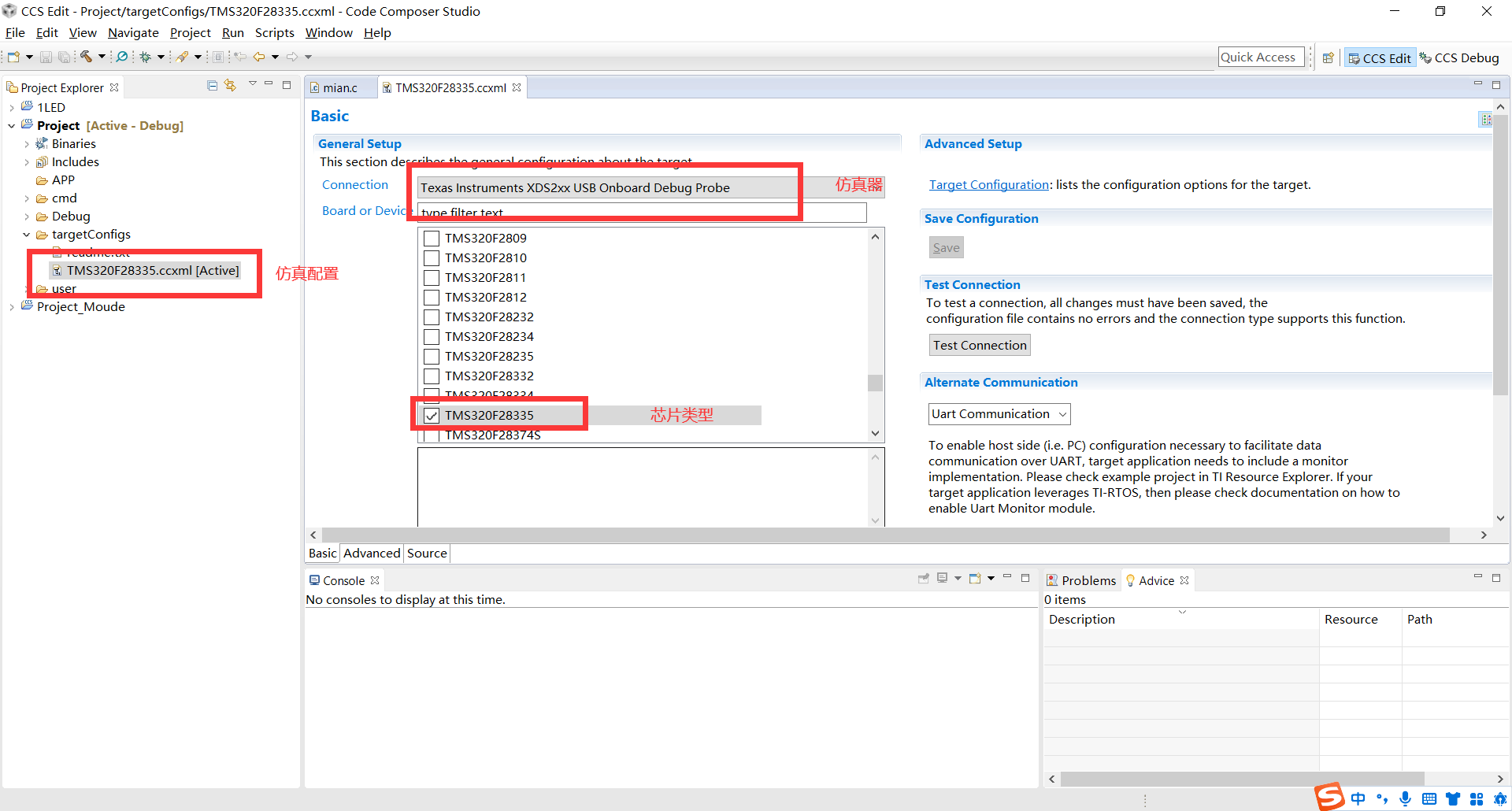

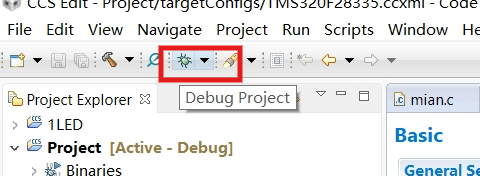

选择哪个out文件

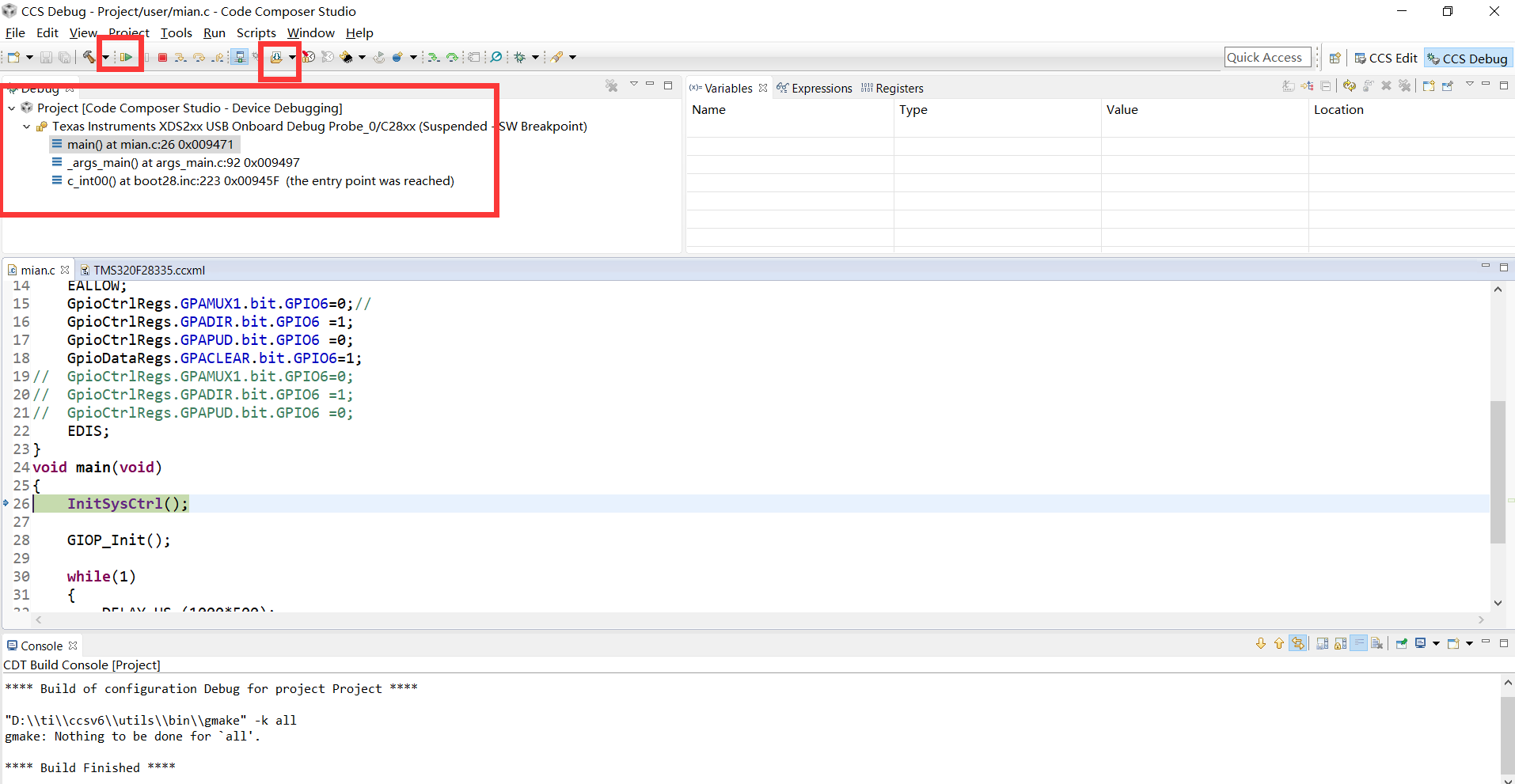

运行

实验2、GPIO点灯

#include "DSP2833x_Device.h"     // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h"
void GIOP_Init(void)
{
	EALLOW;
	GpioCtrlRegs.GPBMUX1.bit.GPIO40=0;//
	GpioCtrlRegs.GPBDIR.bit.GPIO40 =1;
	GpioCtrlRegs.GPBPUD.bit.GPIO40 =0;
	GpioDataRegs.GPBCLEAR.bit.GPIO40=1;
//  GpioCtrlRegs.GPAMUX1.bit.GPIO6=0;
//	GpioCtrlRegs.GPADIR.bit.GPIO6 =1;
//	GpioCtrlRegs.GPAPUD.bit.GPIO6 =0;
	EDIS;
}



void main(void)
{
InitSysCtrl();

	GIOP_Init();

	while(1)
	{
		DELAY_US (1000*500);
		GpioDataRegs.GPBTOGGLE.bit.GPIO40=1;
	}
}

本次实验就是控制GPIO40,进行点灯，通过延迟函数，实现LED闪烁。

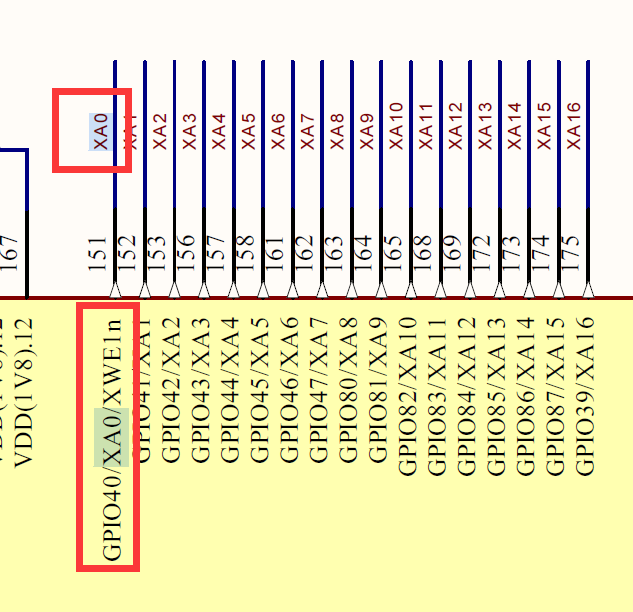

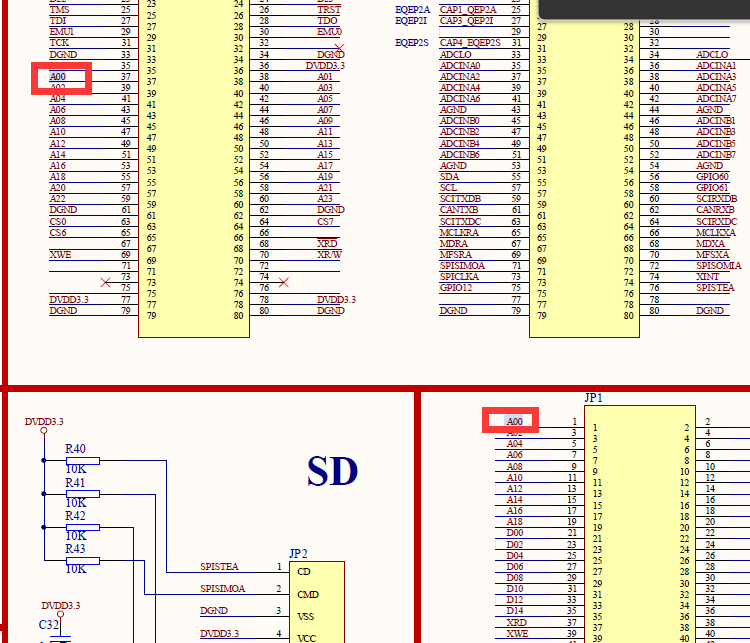

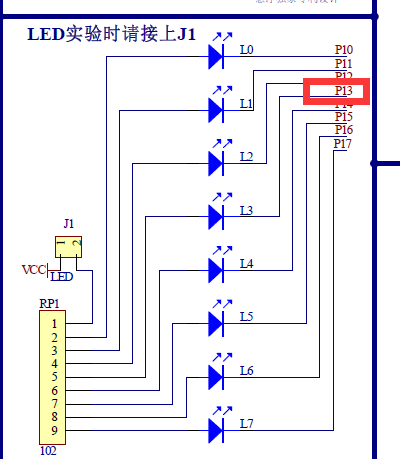

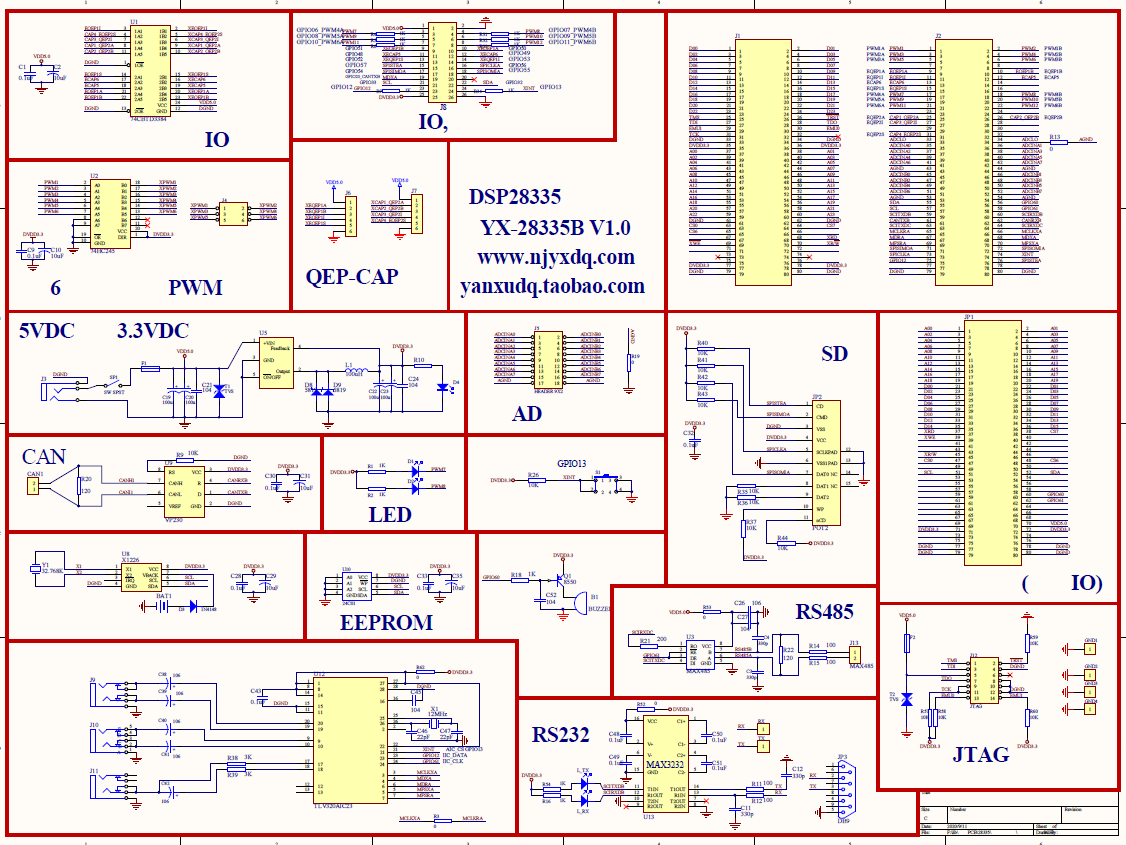

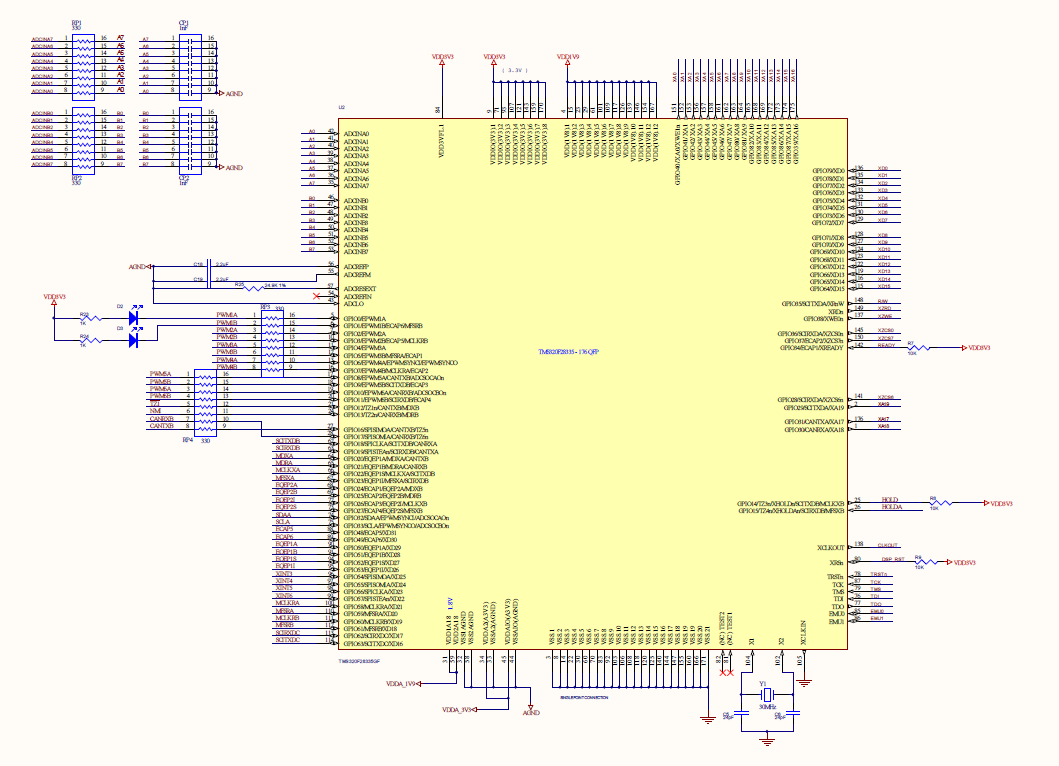

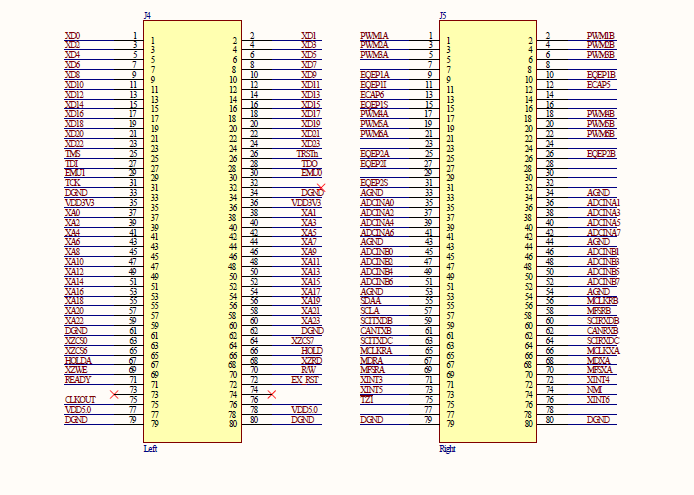

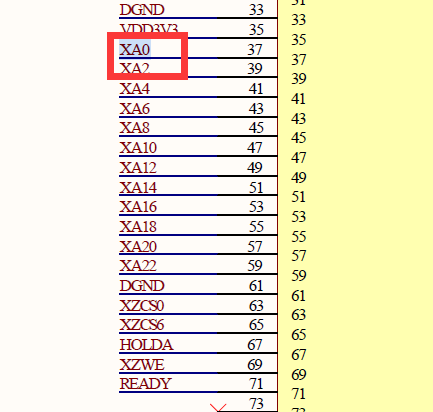

整个原理图是核心半的GPIO40,对应的是J4的XA0,此引脚对应实用底板的J1的37引脚A00,又连接到JP1的1号引脚A00，用杜邦线引出来接到了51的LED引脚。
因此实现了DSP28335控制GPIO40实现了控制LED闪烁的实验。

问题

加入多个lib文件会出错：
你可以进行移出或者在这方面研究;

总结

本节课主要进行看工程创建，主要是建立的时候，现在还不太懂各个的含义，出现了多次重复定义。
