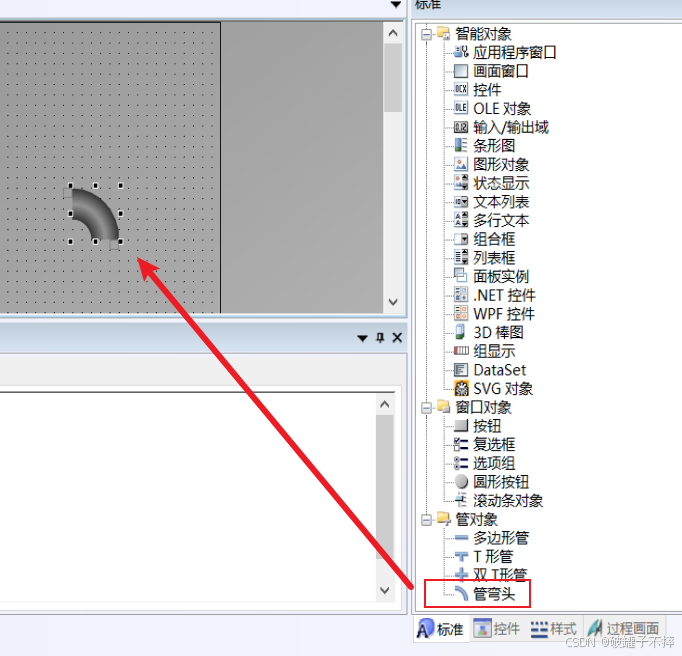

管对象的调用

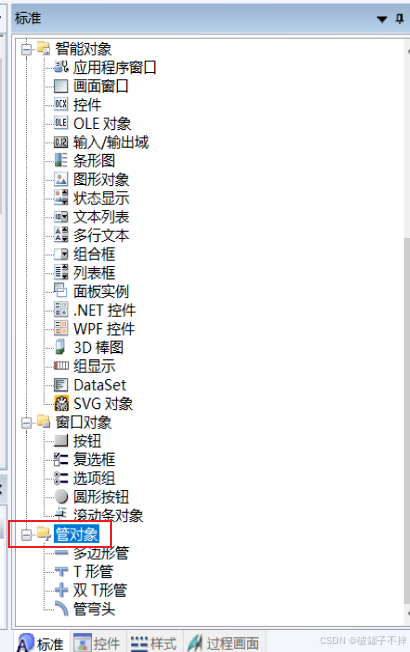

打开【图形编辑器】

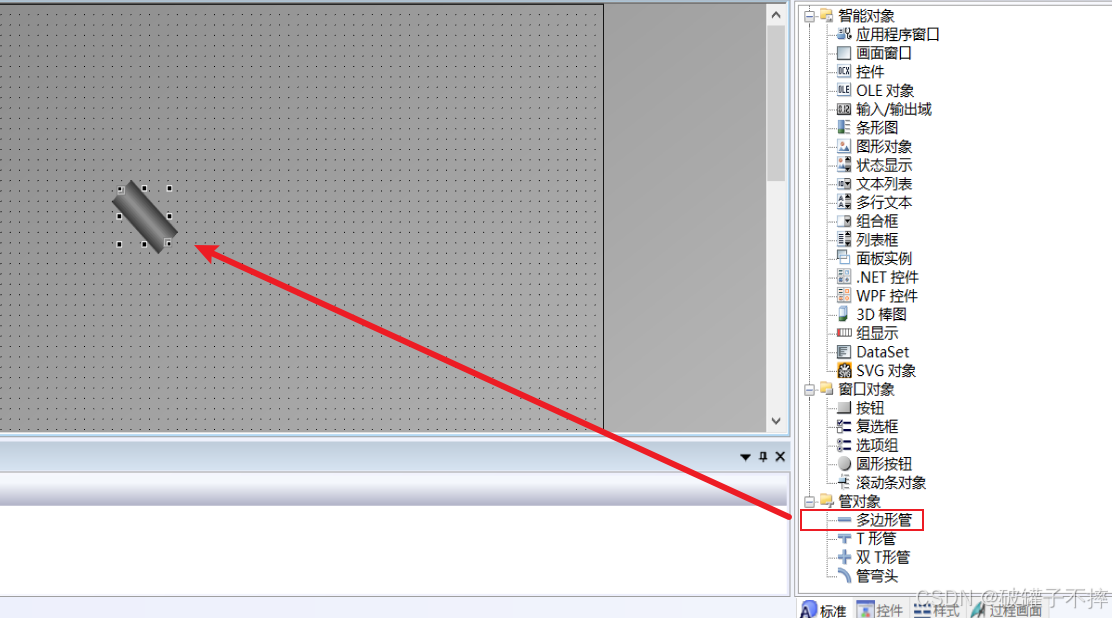

多边形管

多边形管如下：

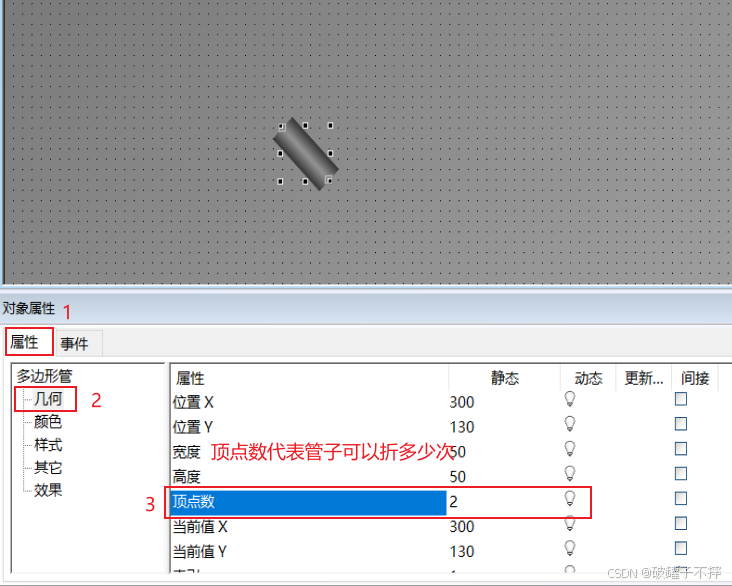

一根管子的顶点数是两个，如果修改顶点数，管子就有多少个端点。

修改顶点数为5

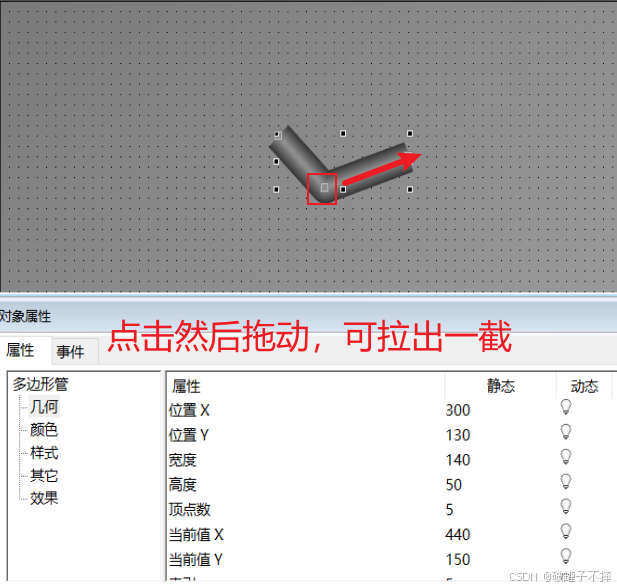

此时点击端点然后拖动，即可把管道增加一个弯折点。

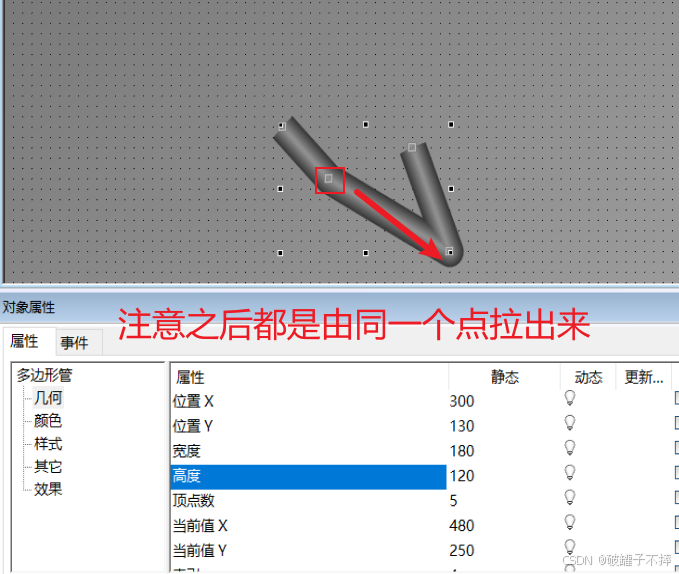

此时再选择之前那个点，然后拖出，即可把管道增加一个弯折点，注意后续都是从那个点拖出。

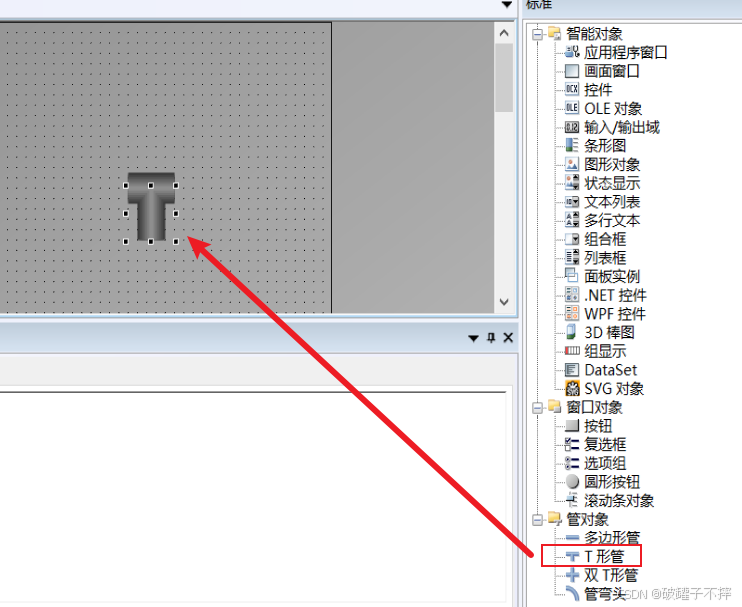

T形管

T形管样式如下

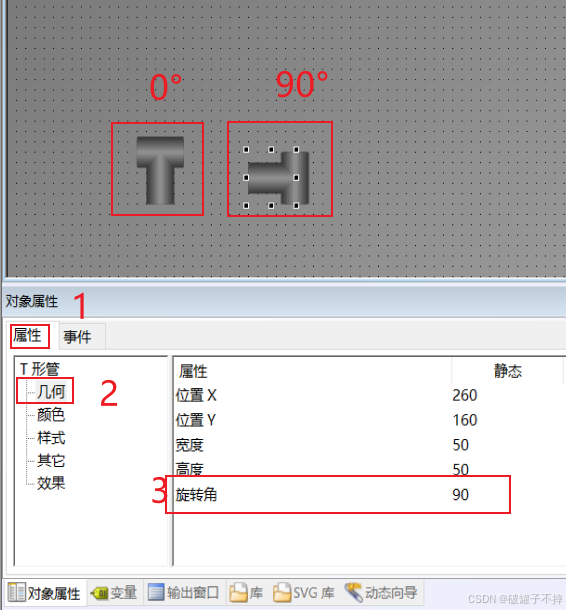

注意【旋转角】的修改可以旋转T形管

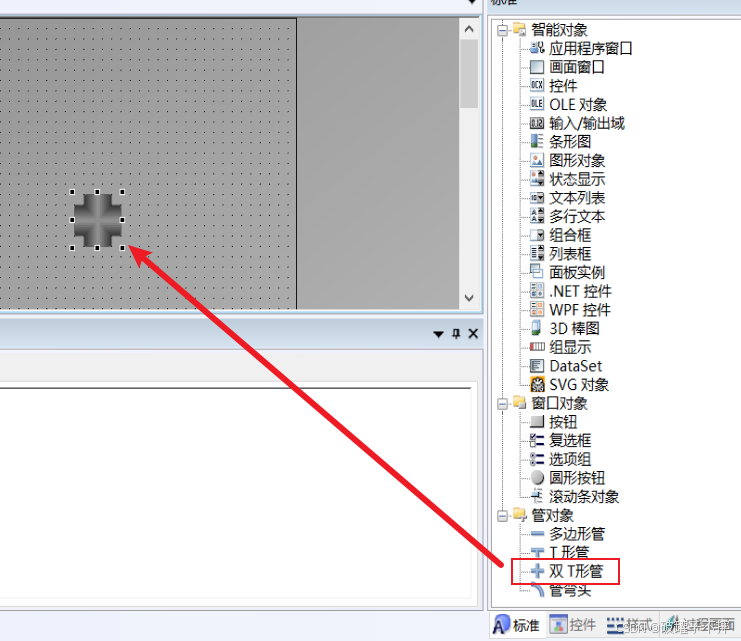

双T形管

双T形管样式如图所示，没有特殊需要注意的属性。

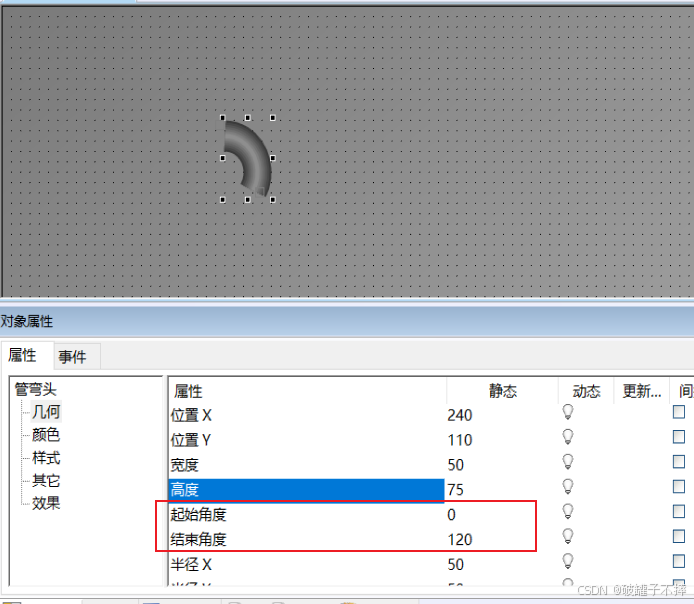

管弯头

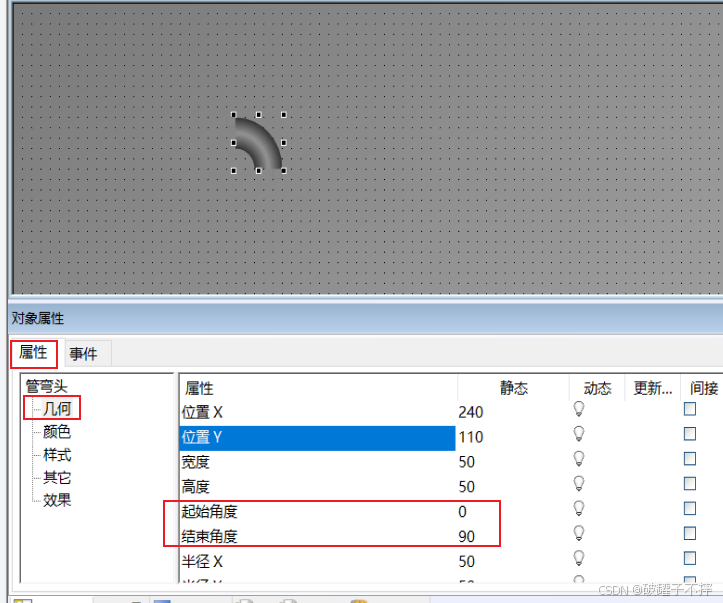

管弯头样式如下图

注意弯头管的起始角度和结束角度。

管道大小调整

所有线管的大小都是修改【线宽】，修改大之后管子就会变宽。
