知识点1【通信过程概述】

2、PC和集线器Hub

2、PC机和交换机switch

2、路由器（重要哟）

知识点1【通信过程概述】

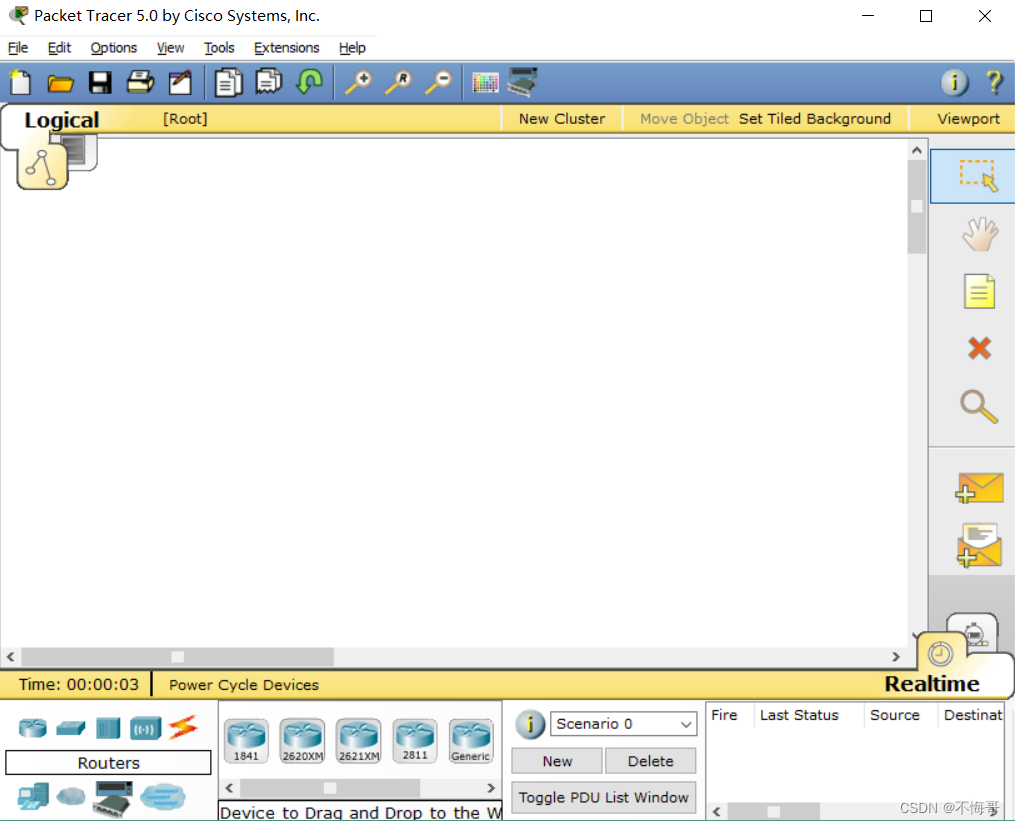

1、PacketTracer5.exe 安装 一路next

2、PC和集线器Hub

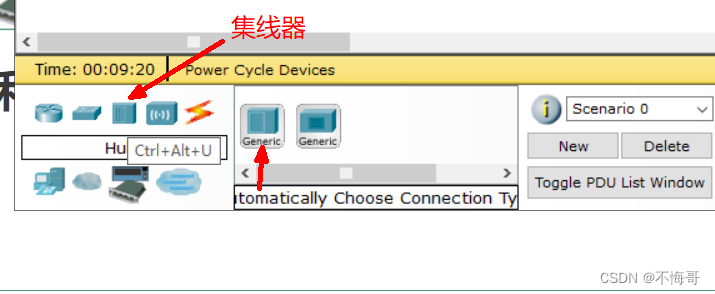

选择集线器

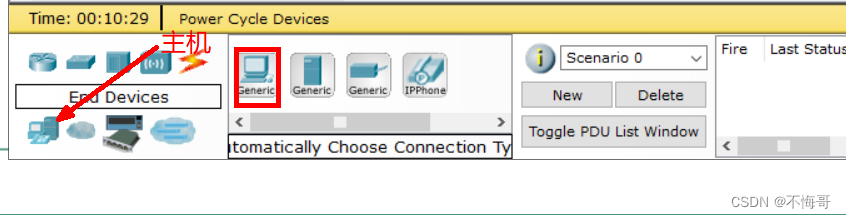

 选择主机：

选择线

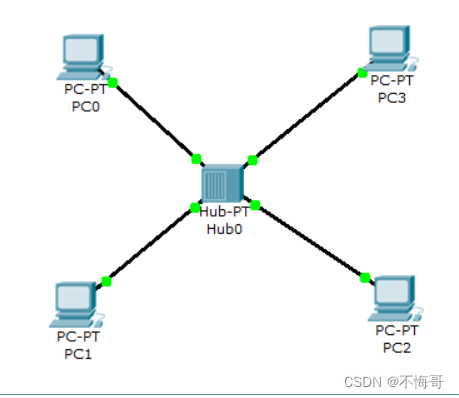

 一个集线器+4台主机：

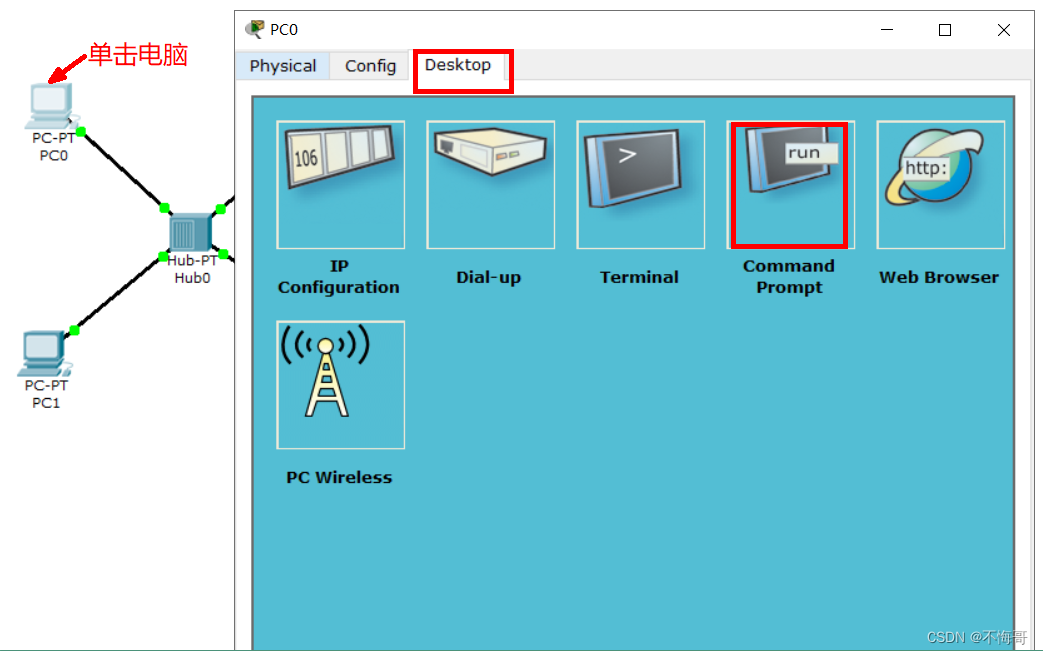

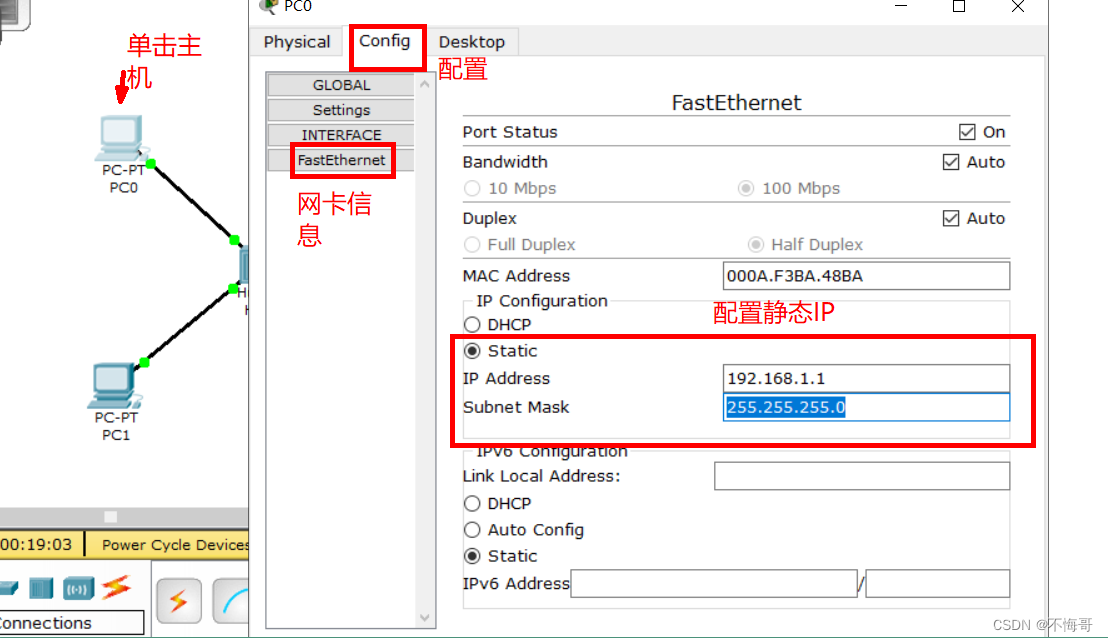

配置主机参数：配置主机的IP以及子网掩码等

以PC0为例：将其他主机也配置

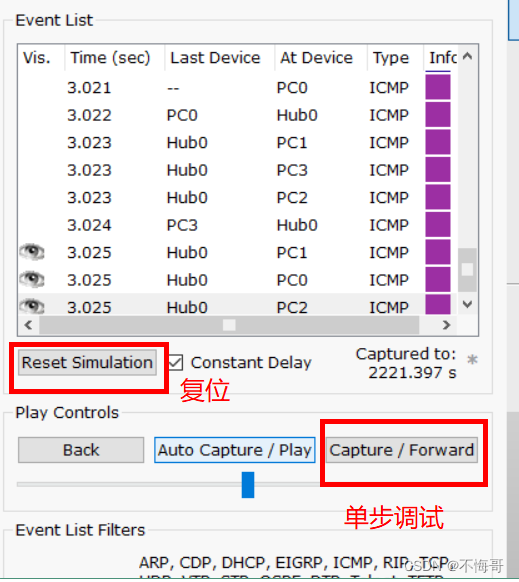

如果想看通信细节 就选择simulation模式：

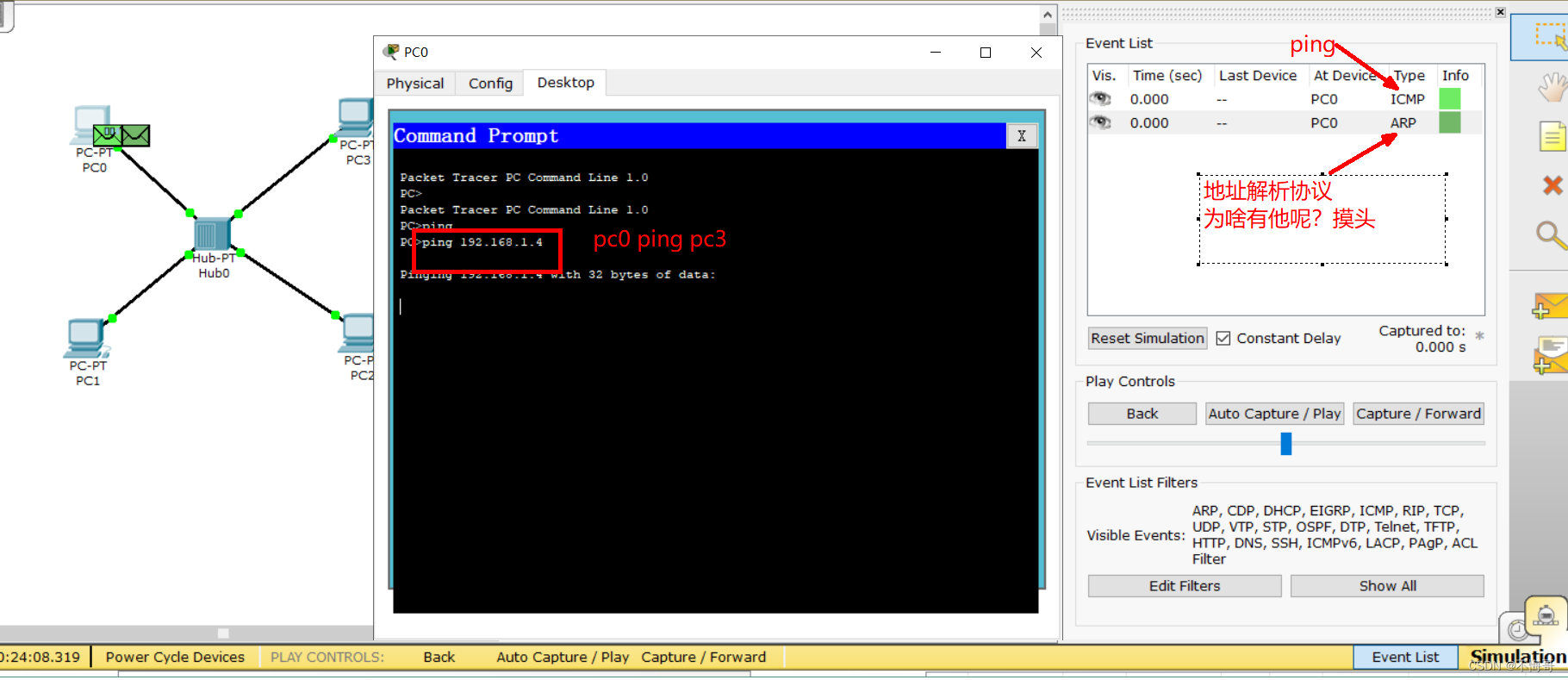

我想pc0 ping pc3

ping命令使用的ICMP报文：

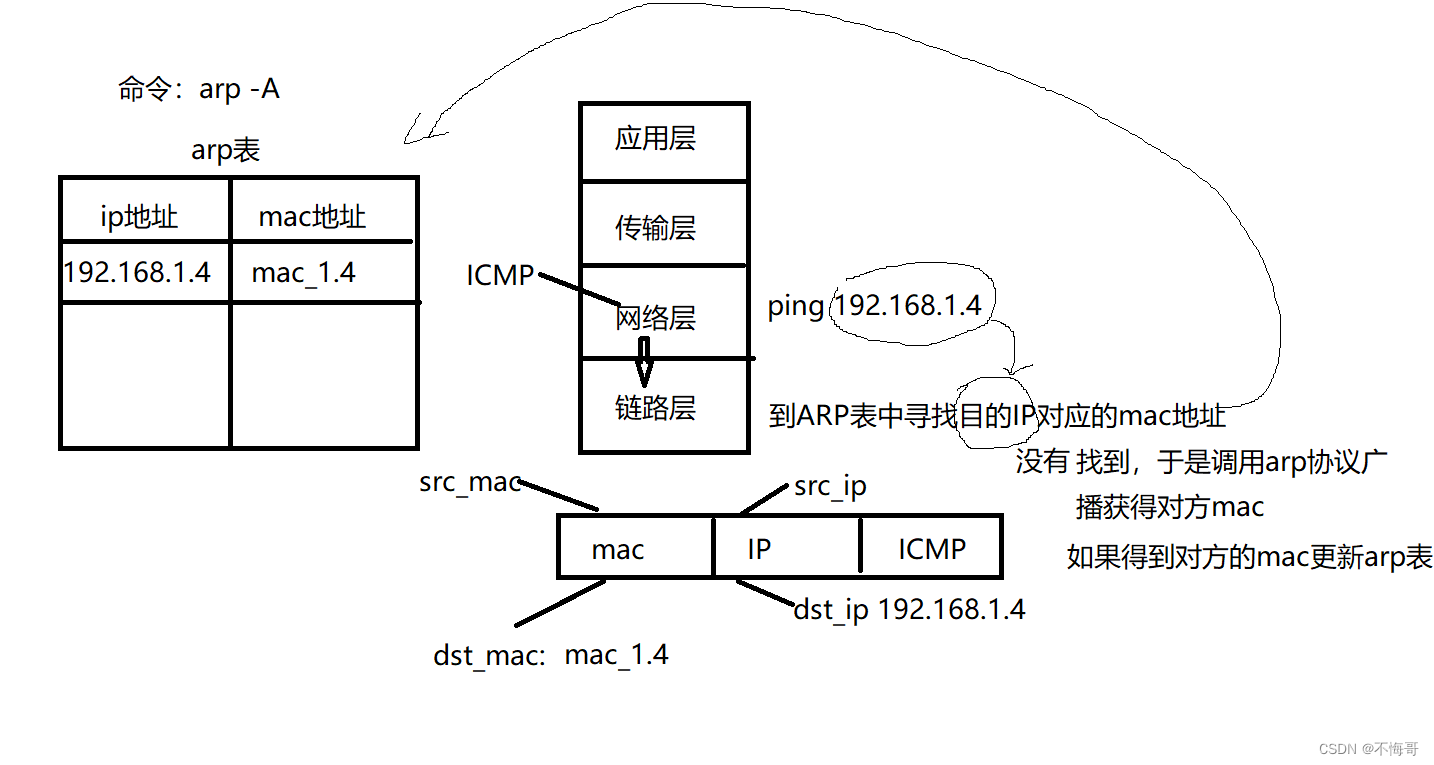

通过上面的图片发现 明明发送的是ICMP报文 为啥是ARP报文？

原因：

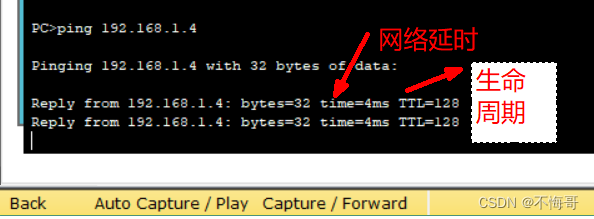

TTL:一般初始值为64或128 单向 每经过一个路由器 TTL就减1 如果减到0都没有到达目的主机 被网络丢弃

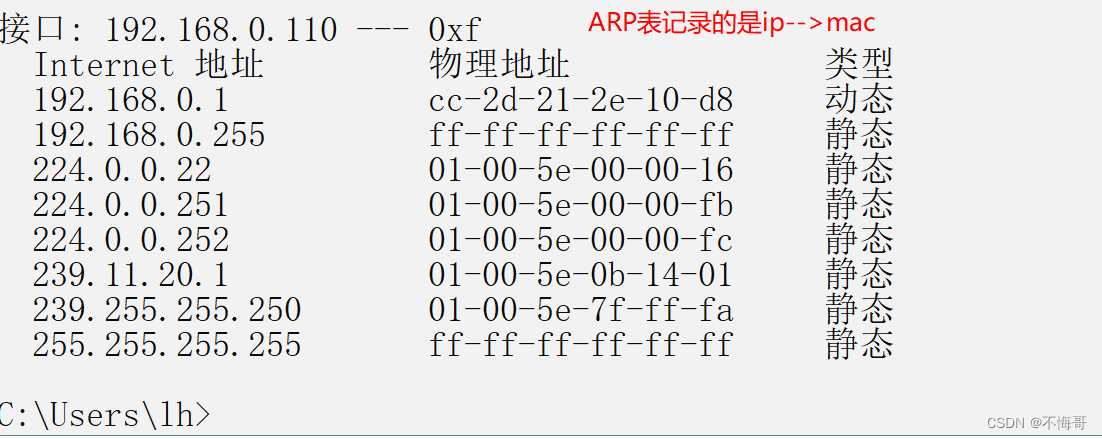

ARP:请求是广播 对方应答是单播回应

ICMP报文：单播请求 单播应答

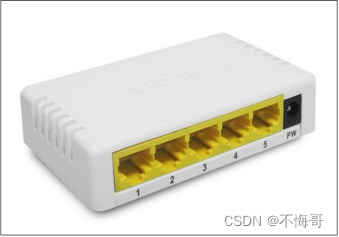

集线器Hub：任何一个发送到集线器上的数据 都会被转发至与集线器相连的所有设备上。

集线器Hub：工作在物理层。

集线器Hub：共享带宽（传输速度）

集线器Hub：整形放大。

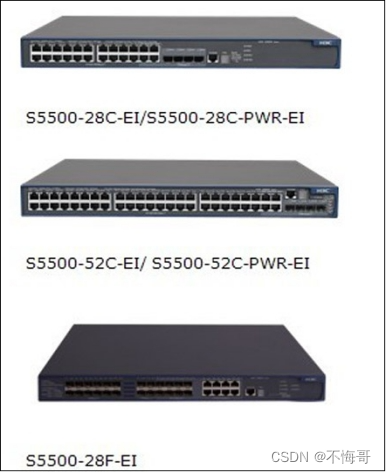

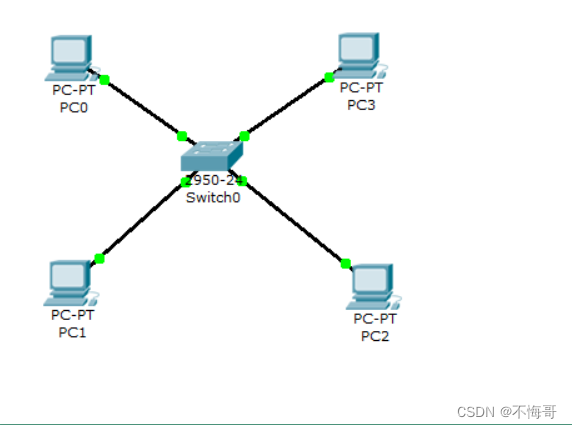

2、PC机和交换机switch

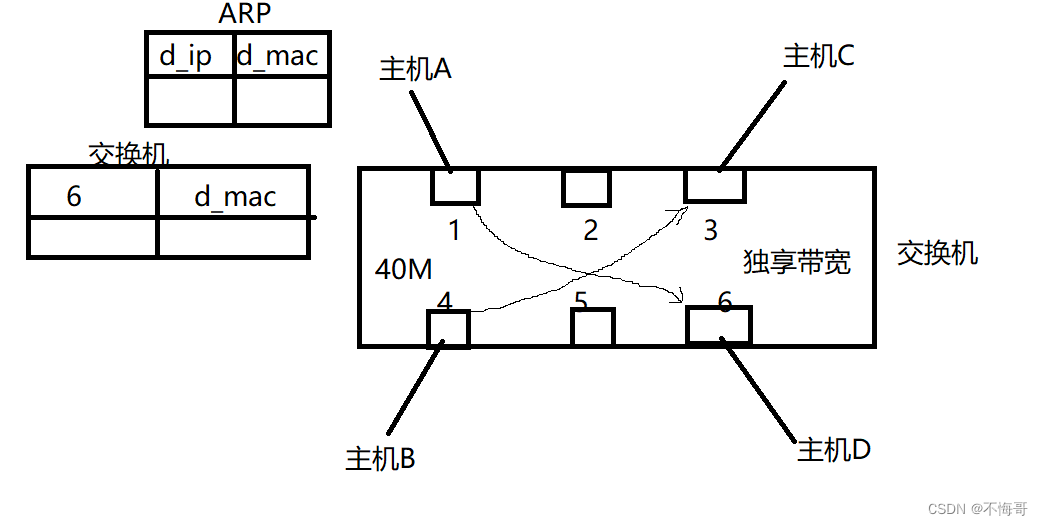

交换机：单播发送

交换机：核心工作在链路层，也叫二层交换机 有自主学习（mac）功能

3层交换机（核心层在链路层，只是具备第3层（网络层）特定功能， VLAN虚拟局域网划分）

4层交换机（核心层在链路层，只是具备第4层（传输层）特定功能， 端口映射的映射）

交换机：独享带宽（背部总线、二阶矩阵算法）

交换机：拓展网口

2、路由器（重要哟）

路由器 是不同网段通信的桥梁。

路由器：工作在网络层。

网关：路由器的一个链接子网的接口，当前子网内的所有主机 如果想访问外网 数据必须先到达网关

网关必须和子网主机 是同一个网段。

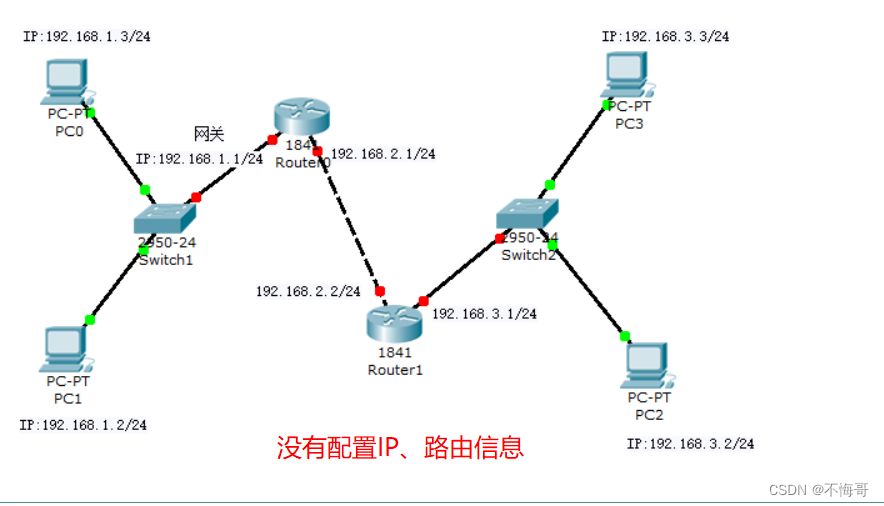

路由器的IP配置：



要想保证通信：需要配置 网关、路由表的“下一跳”。

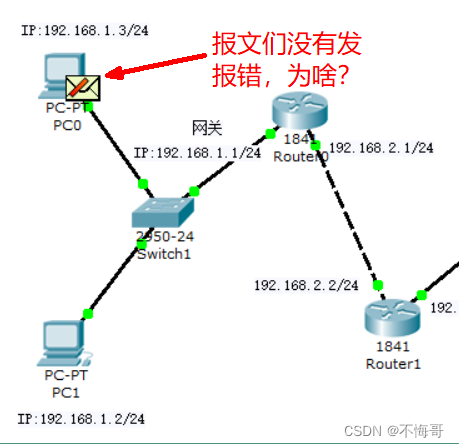

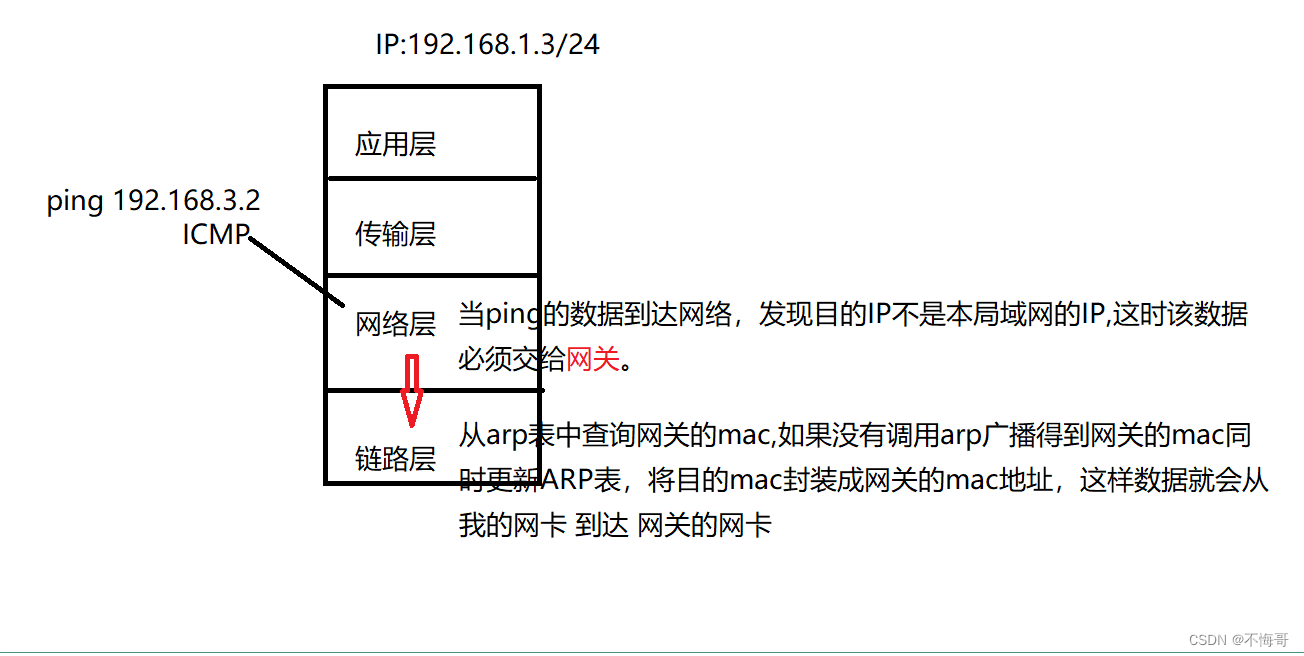

问题1：

 出现的原因：目的IP是外网需要交给网关 结果当前主机没有配置网关 当前主机不知道网关是谁？于是将数据丢弃。

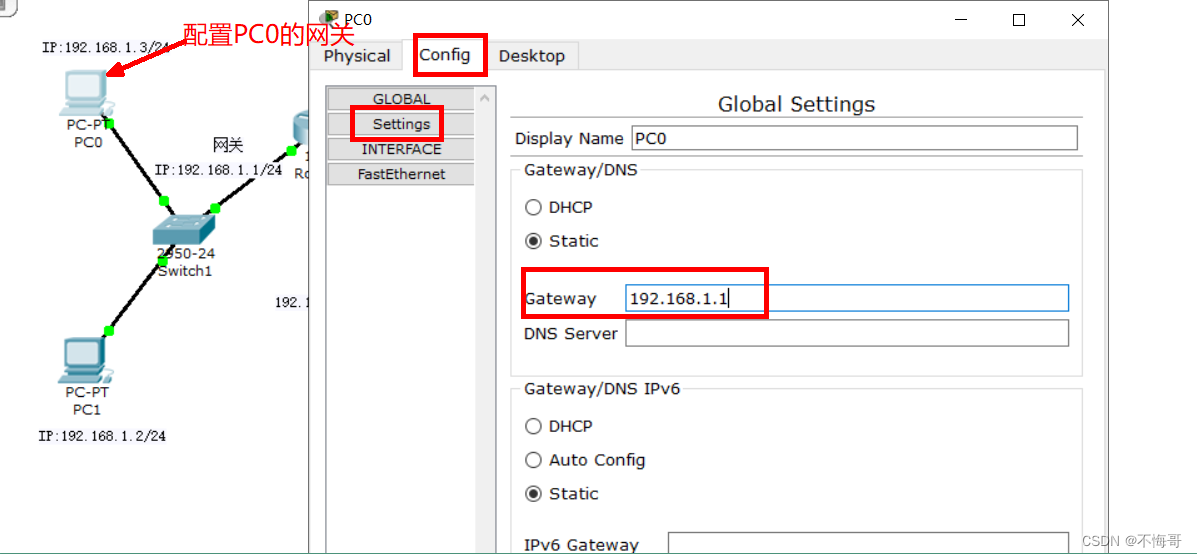

解决办法：配置本地主机的网关。

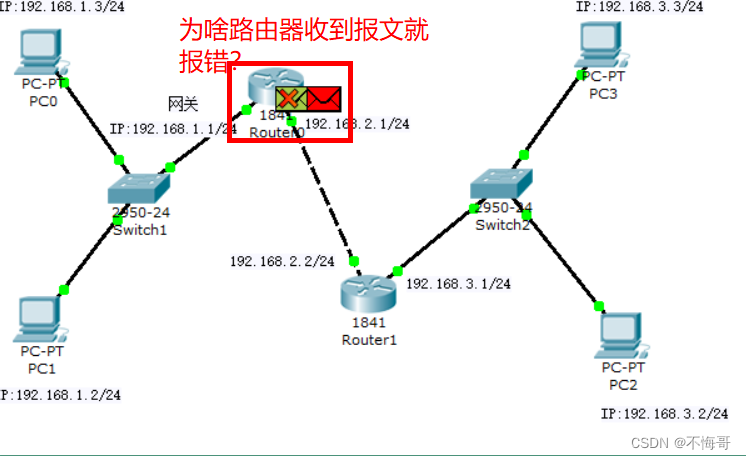

 问题2：

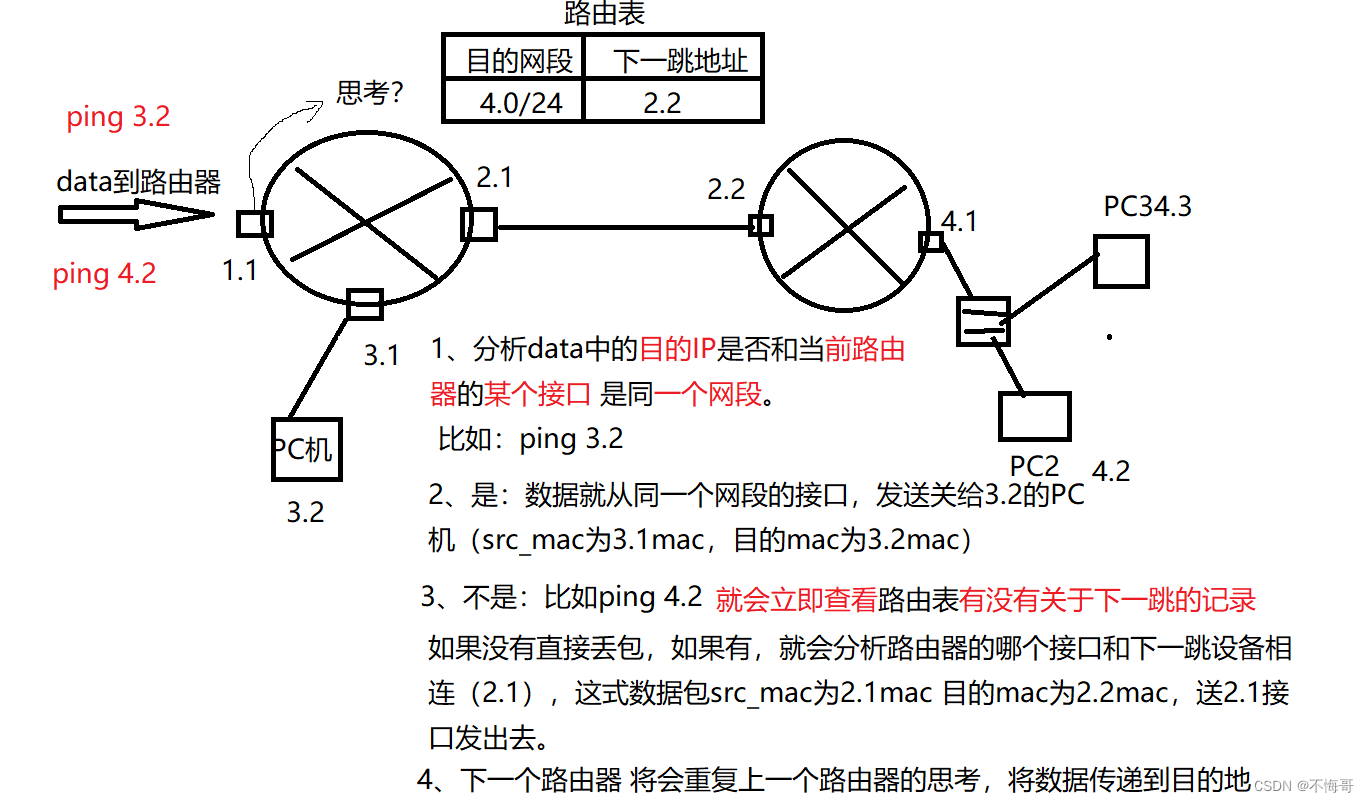

 思考一个问题？路由器收到一个数据 为如何思考？

原因：路由器收到和数据 不知道 如何转发该数据

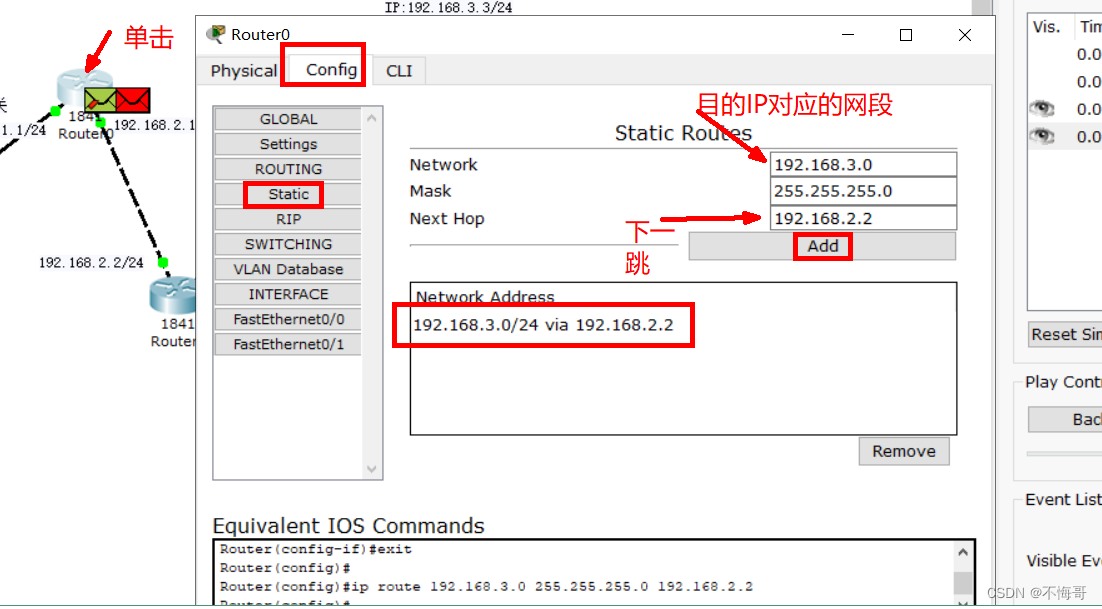

解决办法：设置转发规则（路由表）

总结：

不同网段 通信时 ip不会发生变化 mac会一直变化。

ip 表示的是发送者的主机 和接受者的主机（不变）类似（寄件人地址 收件人地址）

mac 表示的是 数据是通过一个个网卡设备 到达目的主机（变化），（各个总转点的快递员）
