上一期我们向大家介绍了

ArcGIS计算图斑四至坐标原来这么简单！可不要在走弯路哦_GIS思维的博客-CSDN博客​​ArcGIS计算图斑四至坐标原来这么简单！可不要在走弯路哦https://blog.csdn.net/kinghxj/article/details/127941005

今天我们要向大家介绍一下

如何提取图斑的四至点

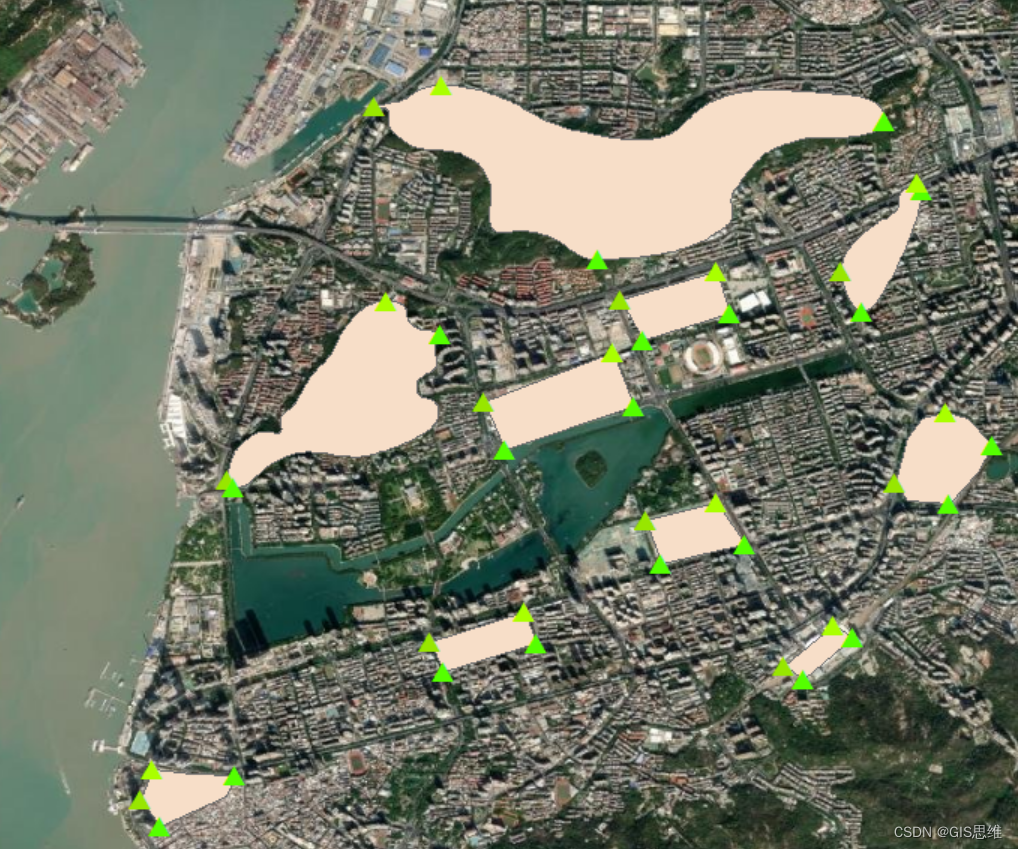

四至点

这与我们提取的四至范围

不一样的哦

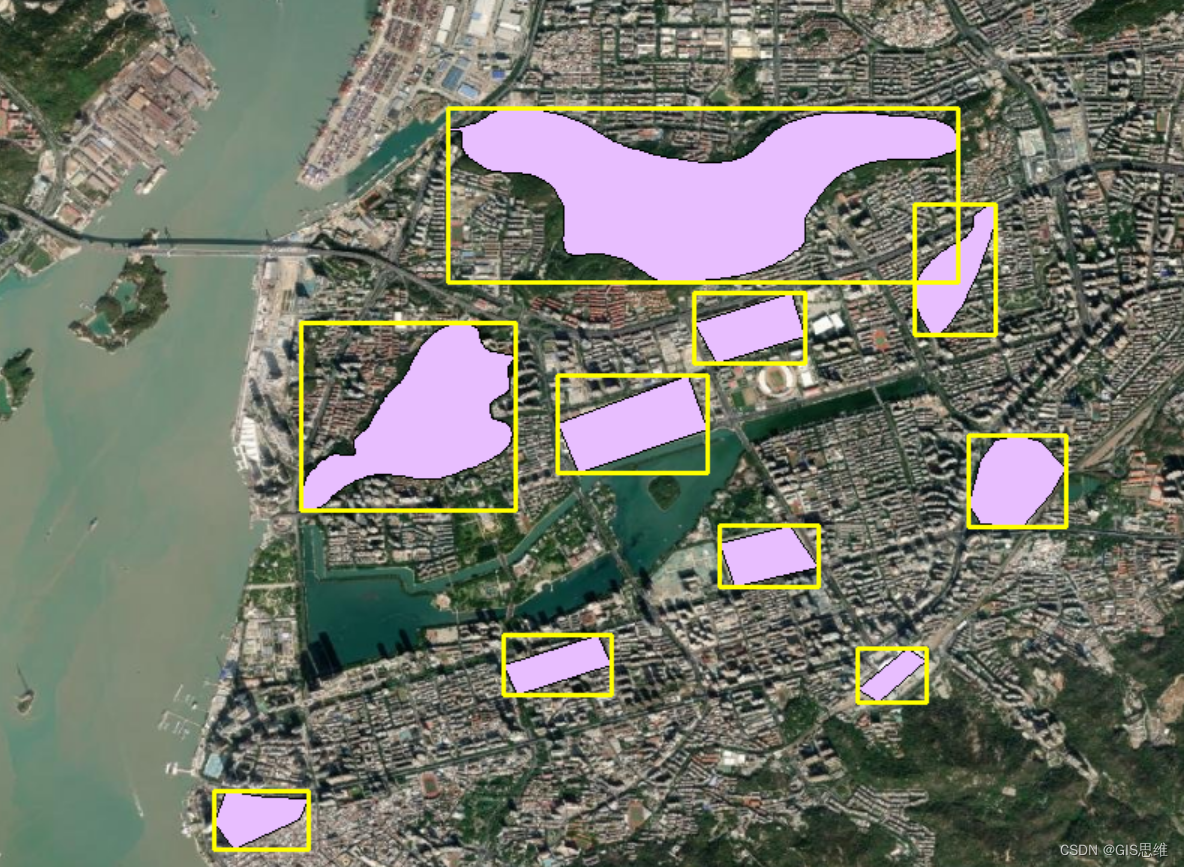

 四至范围

一、具体实现逻辑

1、四至点其实是图斑折点中东西南北的极值点，从这个逻辑出发，我们以东至点为例，东至点的x方向上的坐标与图斑的东至经纬度（xmax）是一样的。

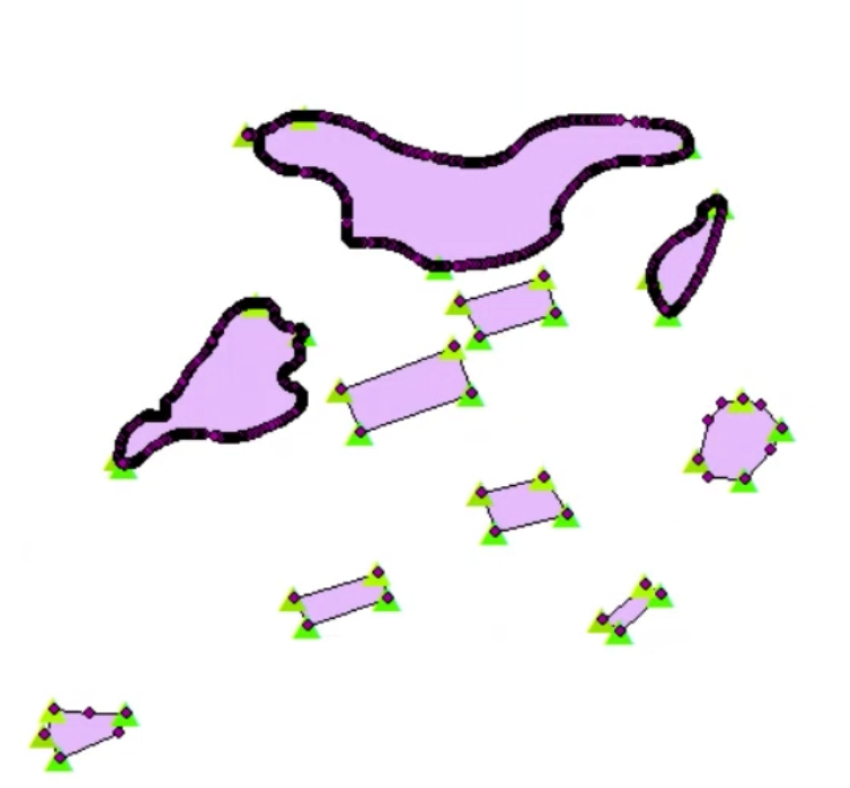

2、基于此，我们可以将图斑要素折点转点，提取所有的图斑所有的折点，然后利用添加xy坐标工具，计算所有折点的坐标值。

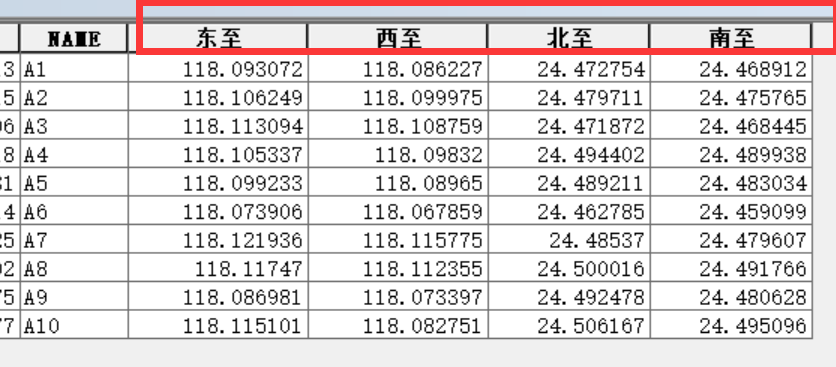

3、利用上期推文介绍的工具计算图斑的四至范围经纬度坐标

4、利用筛选工具 ，将Point_X 与 东至   相等的记录筛除处理就是东至点了哦！

有个问题要注意我这边的筛除语句我设置了一个误差值，不然因为误差的问题可能要提不出来哦。我这边精度以gdb默认的6位小数为提取精度。

abs( "POINT_X" - "东至" ) <0.000001

5、在我们提取东至点之后，还有可能存在多个东至点的情况，因为有时刚好两个点或两个以上的点在同一经度上。所以，最后我们采用删除相同项工具，删除重复的东至点。

这边具体操作可以看文后的视频详细介绍。

下面直接上视频

ArcGIS提取图斑四至点，可不再是四至范围哦！

二、模型实现与分享

1、四至点其实是图斑

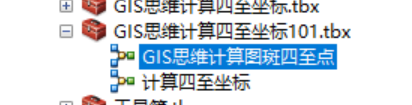

也用模型构建器写好了工具

等你来拿哦

有需要的

评论区留下邮箱

不是上次的“四至”是“四至点”哦

注意：

该模型需要建立个NAME字段作为唯一标识码哦

才可以正常运行哦
