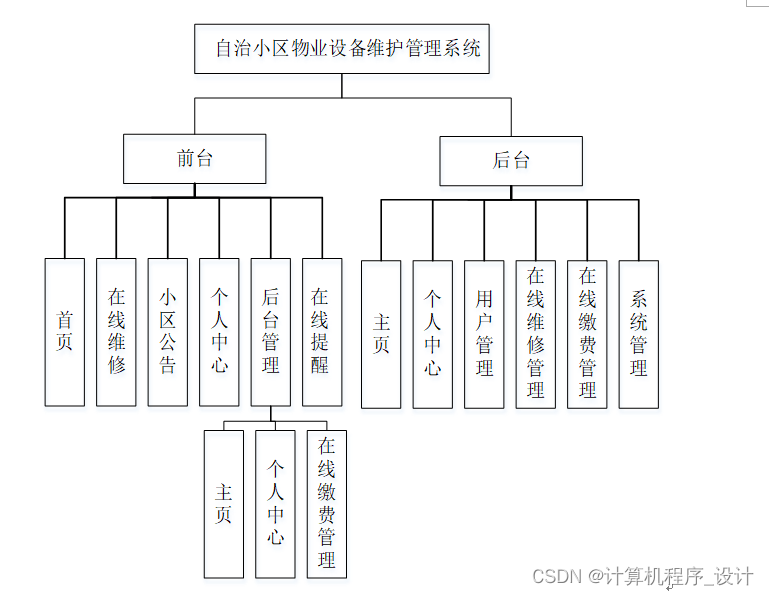

自治小区物业设备维护管理系统的主要功能的结构如图4-1所示。

图4-1 自治小区物业设备维护管理系统功能结构图

E-R图为实体-关系图，本系统的E-R图展现了各个实体之间的关系，在本数据库中，各个实体之间的关系均为多对多的关系，如下图：

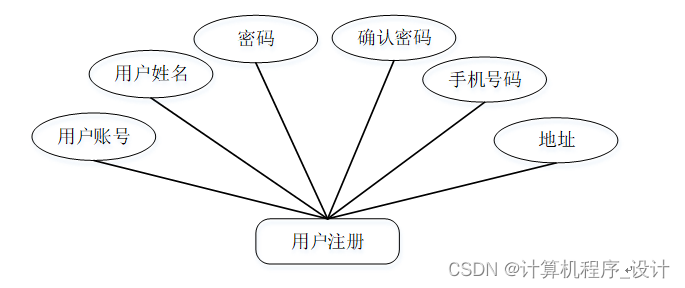

用户注册属性图如图4-2所示。

图4-2用户注册实体属性图

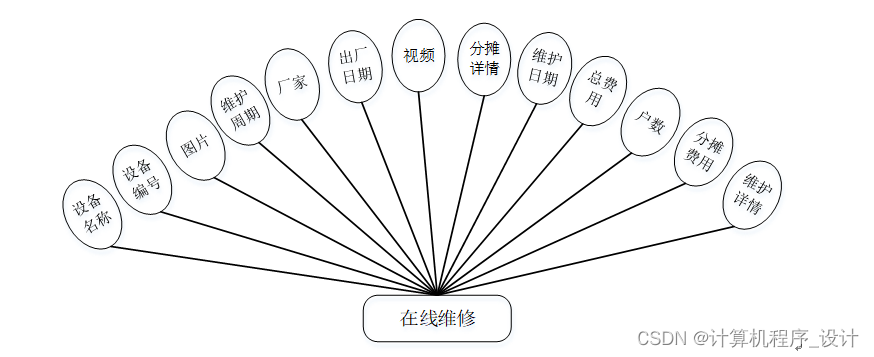

在线维修实体属性图如图4-3所示。

图4-3在线维修实体属性图

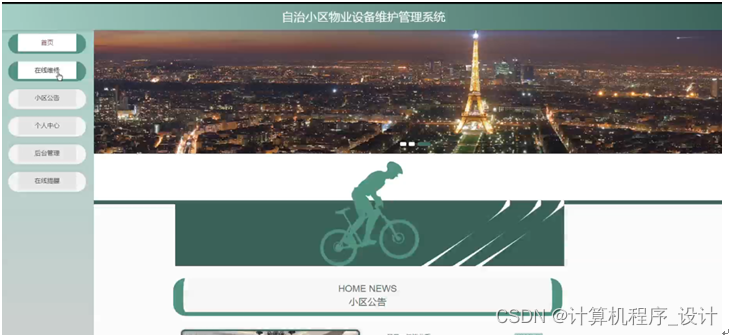

系统首页的主要功能展示了首页、在线维修、小区公告、个人中心、后台管理、在线提醒等等，用户可根据权限进行相应操作。运行结果如图5-1所示。

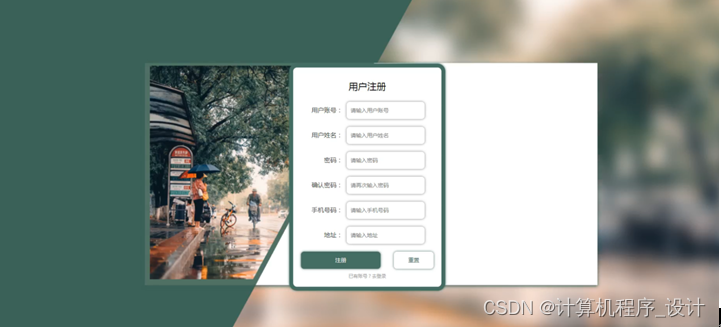

用户在没有注册、登录的情况下登录系统，只可以对系统首页的功能进行浏览，如果需要进行其他操作，则需要注册。点击用户注册，通过填写用户注册等信息完成用户注册操作，如图5-2所示。

图5-2用户注册界面图

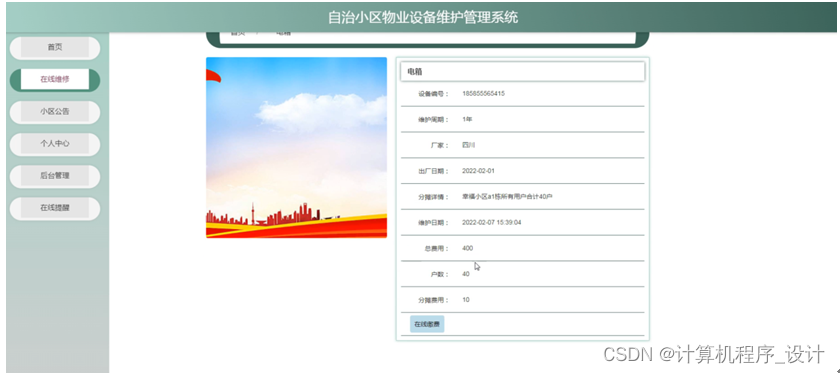

图5-3在线维修界面图

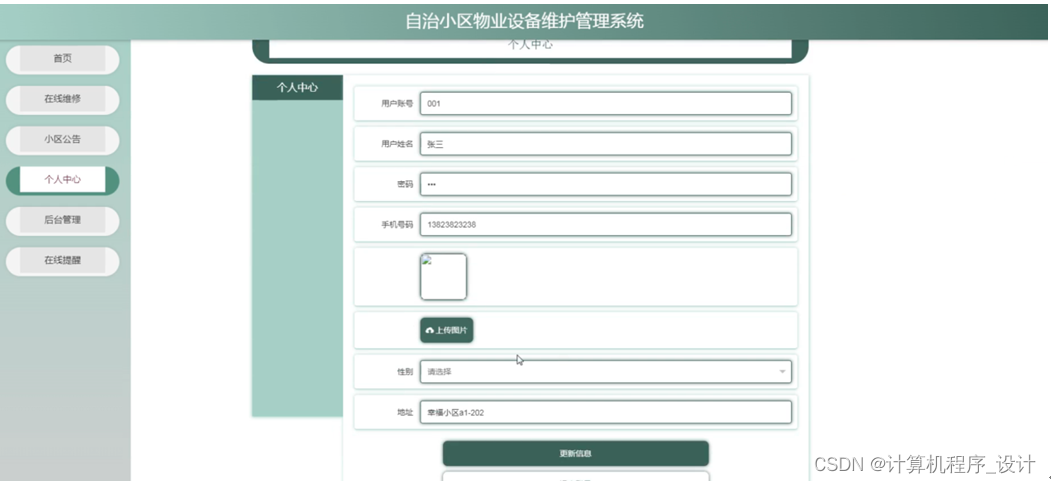

个人中心；在个人中心页面通过填写用户账号，用户姓名，密码，手机号码，上传图片，性别，地址等内容来更新信息；如图5-5所示。

图5-5个人中心界面图

5.2 后台模块设计

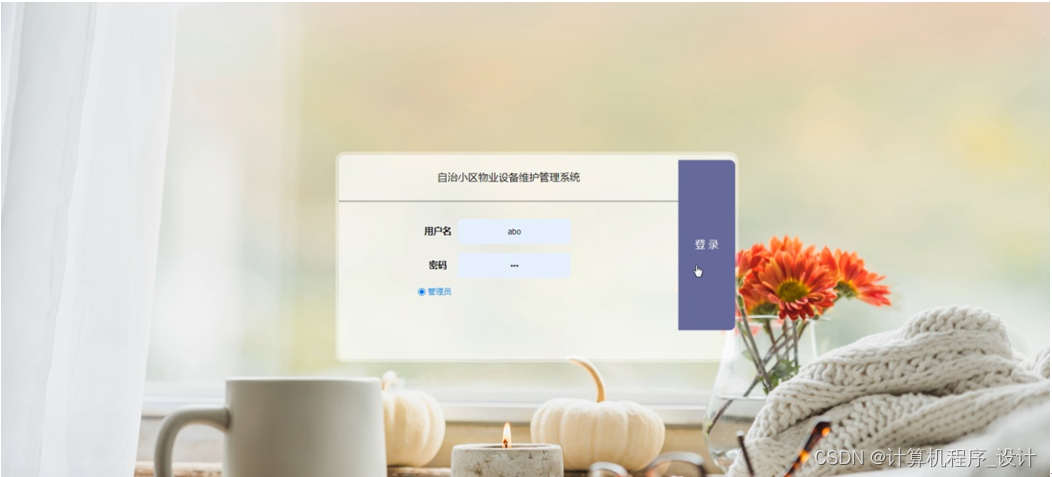

管理员进行登录，进入系统前在登录页面根据要求填写用户名和密码，选择角色等信息，点击登录进行登录操作，如图5-6所示。

图5-6管理员登录界面图

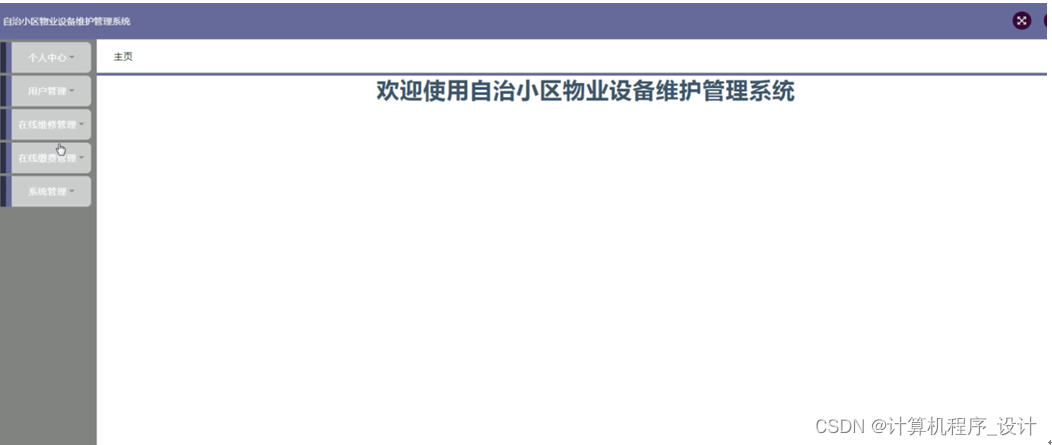

管理员登录系统后，可以对主页，个人中心，用户管理，在线维修管理，在线缴费管理，系统管理等进行相应的操作管理，如图5-7所示。

图5-7管理员功能界面图

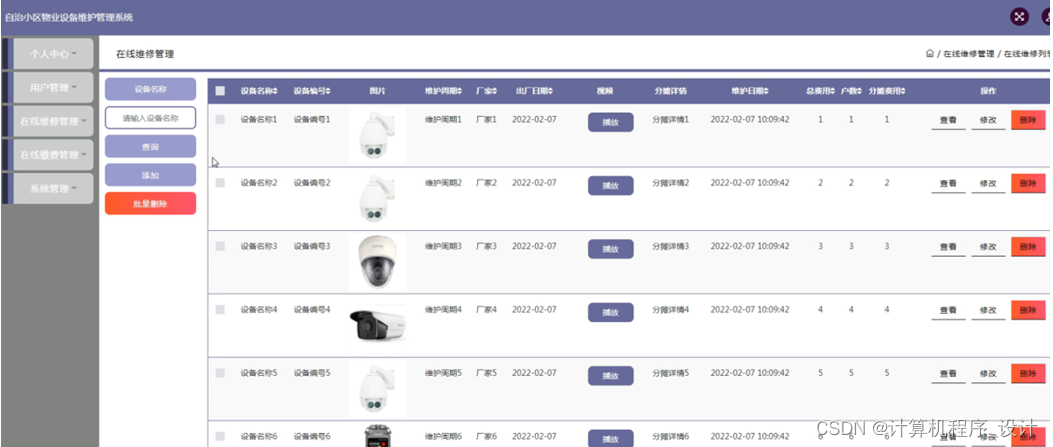

在线维修管理；在在线维修管理页面可以对设备名称，设备编号，图片，维护周期，厂家，出厂日期，视频，分摊详情，维护日期，总费用，户数，分摊费用等内容进行查看，修改或删除等操作；如图5-8所示。

图5-8在线维修管理界面图

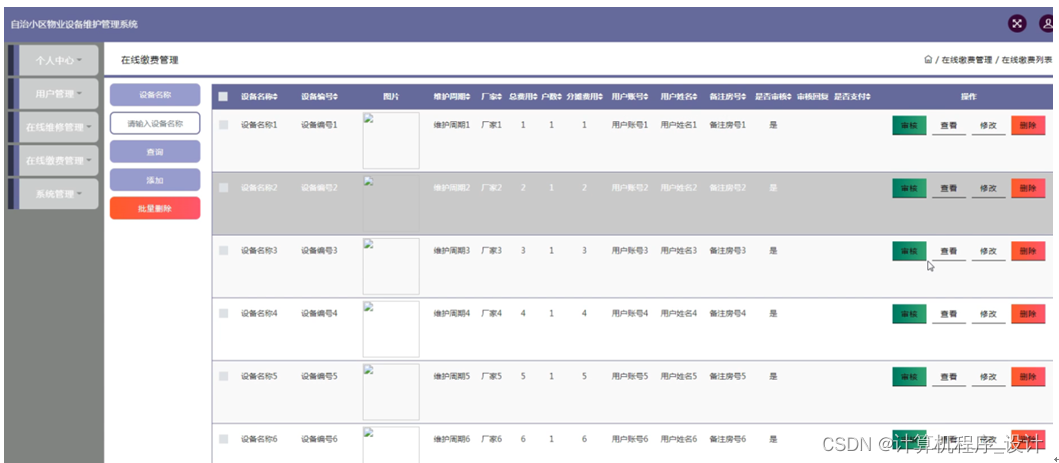

在线缴费管理；在在线缴费管理页面可以对设备名称，设备编号，图片，维护周期，厂家，总费用，户数，分摊费用，用户账号，用户姓名，备注房号，是否审核，审核回复，是否支付等内容进行查看，审核，修改或删除等操作；如图5-9所示。

图5-9在线缴费管理界面图

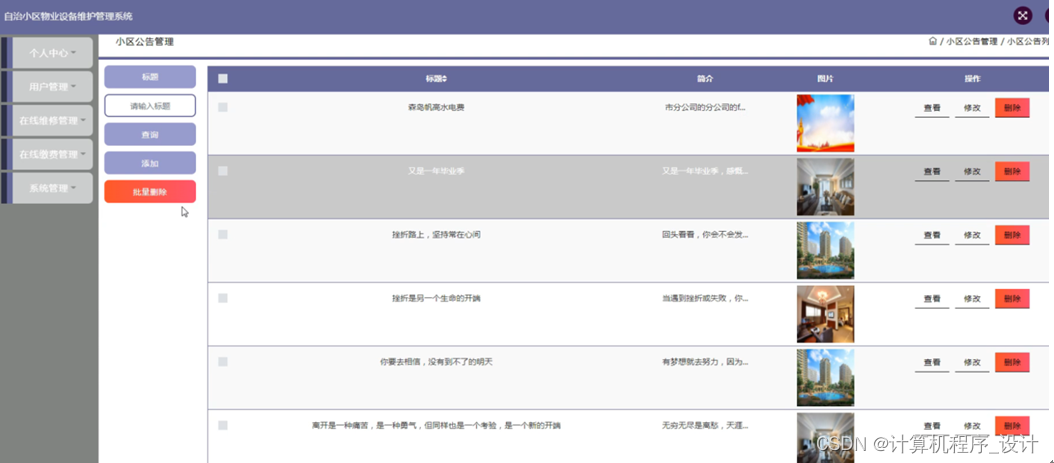

系统管理；在小区公告页面可以对标题，简介，图片等内容进行查看，修改或删除等操作；还可对轮播图管理，在线提醒进行相应操作；如图5-10所示。

图5-10系统管理界面图

5.2.2 用户后台功能模块

用户通过输入账号、密码登录到自治小区物业设备维护管理系统后台，可以对主页，个人中心，在线缴费管理等功能进行相应操作，如图5-11所示。

图5-11用户后台功能界面图
