VOACAP 简介

VOACAP(Voice of America Coverage Analysis Program，美国之音覆盖分析程序)软件是NTIA/ITS开发的高频规划软件包 ITS HF Propagation 中的一个电路计算模块，它是对原 ITS IONCAP 模块(高频传输系统应用预测模块之一)的改进，并根据短波预测的需要不断地完善算法，它已被包括美国之音在内的许多国际短波广播机构使用。
VOACAP采用ITU-R建议书和联合方法论，预测全球大气层和人为噪声的分布，它使用世界地图上的电离层参数去构建电离层路径，并使用设定路径的统计值估算系统的性能参数，在系统能力已知的情况下，可以得到短波通信节点使用不同工作频率进行通信的MUF(最大可用频率)、场强中值、信噪比、可靠度、信号功率、业务概率等参数的点对点图表和面覆盖地图。
例如在短波通信中，其工作频率是不能任意选择的，否则就不能建立可靠的通信，所以短波通信在通信前必须完成工作频率选择的任务。为实现短波频率实时选择，需要采用频率预测与实测相结合的办法，也就是利用短波中长期频率预测软件(VOACAP)进行可通频段的预测，该软件根据通信双方的地理位置、太阳黑子数预报值以及电台功率等参数，计算出一天24小时不同时刻两地之间通信的最低可用频率和最高可用频率，即一个可通频段。在测出网内所有两两驻留组之间的可通信的最低可用频率和最高可用频率后，从中选出最低可用频率的最小值和最高可用频率的最大值，把它们之间的频段作为网内台站间的通信频段，在此频段内根据算法进行频率分配，然后再由自动建链过程实时选择最终使用的频率并建立链路。

---

安装程序下载

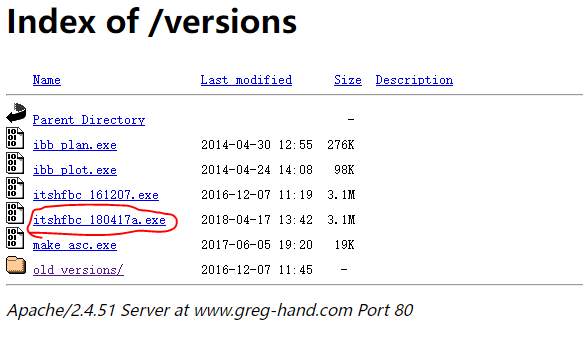

安装程序的下载地址：点此跳转下载，选择itshfbc_180417a.exe下载，如下图所示。

---

程序安装步骤

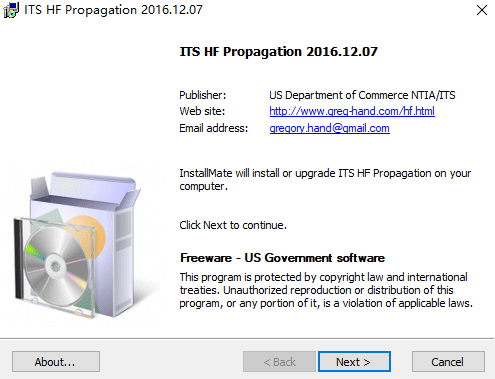

双击下载后的应用程序 itshfbc_180417a，弹出安装对话框，如下图所示。

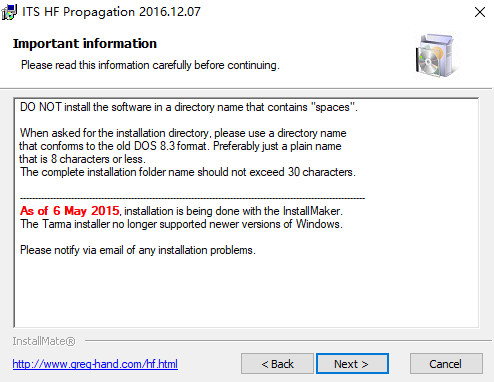

点击Next后弹出如下窗口。

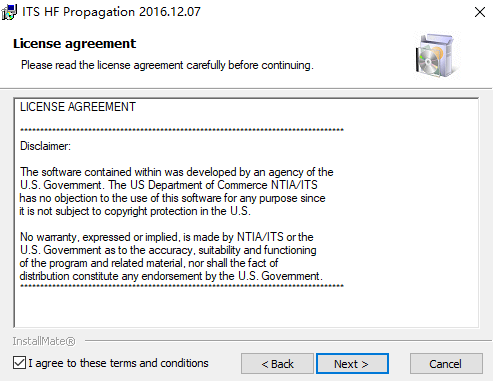

仍然点击Next，勾选 I agree 后再点击Next。

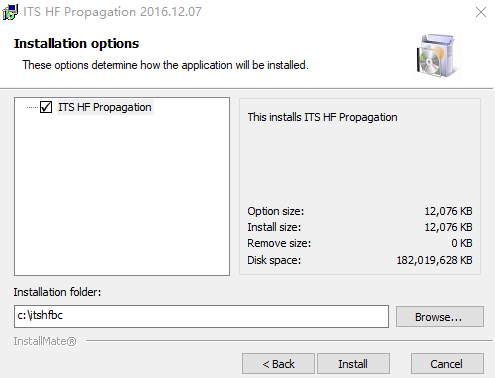

这里默认安装路径是C盘，你可以根据自己的需要重新选择安装路径。

选择好安装位置后点击Install，这个软件不大，很快会安装完成，等待其安装完成即可。

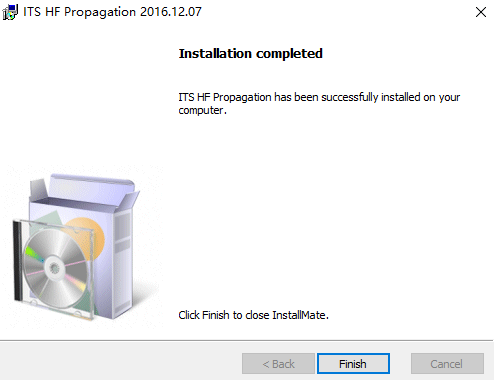

安装完成后弹出上面的对话框，点击Finish完成安装。
这时在桌面已经生成了 ITS HF Propagation 桌面快捷方式，如下图所示。

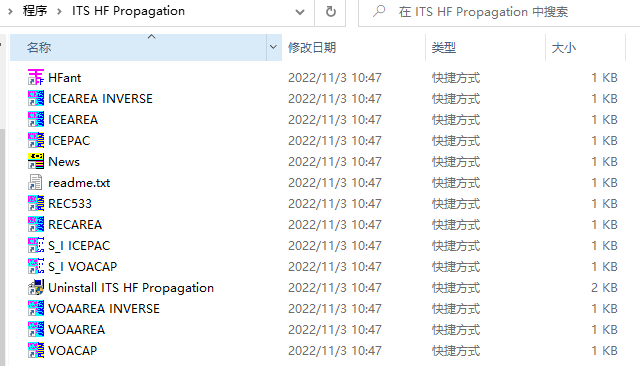

双击打开，就跳转到下图所示的这个文件夹下。

可以看到其中包含很多快捷方式，有HFant天线处理模块，VOACAP等，后续用到哪个就详细的研究其使用。
上面这些快捷方式也可以在开始菜单最近添加这里看到，它们其实都在安装路径的 \itshfbc\bin_win\ 文件夹下。

---

VOACAP 软件界面

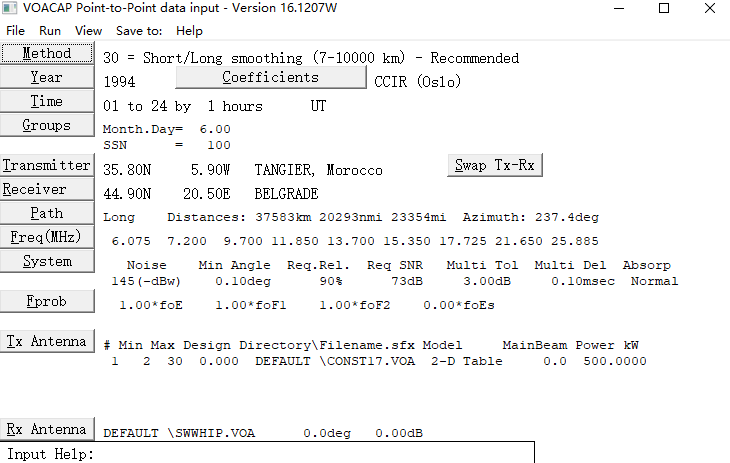

在上面的快捷方式中双击打开VOACAP，其界面如下图所示。

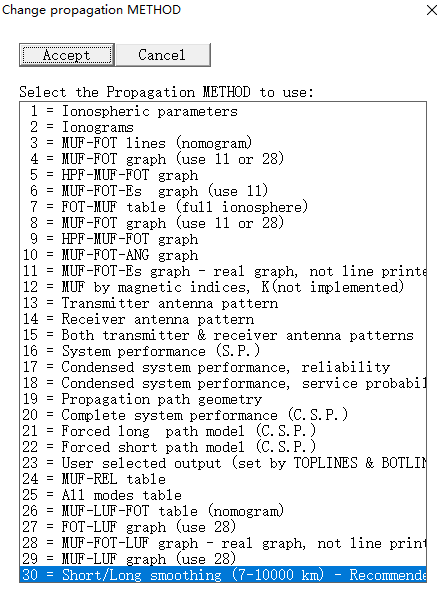

Method 是预测方法的设置，共有30种方法，如下图所示。

Year 是选择年份的，Coefficients 是选择电离层等效系数的，有 CCIR(0slo) 和 URSI 88 两种。

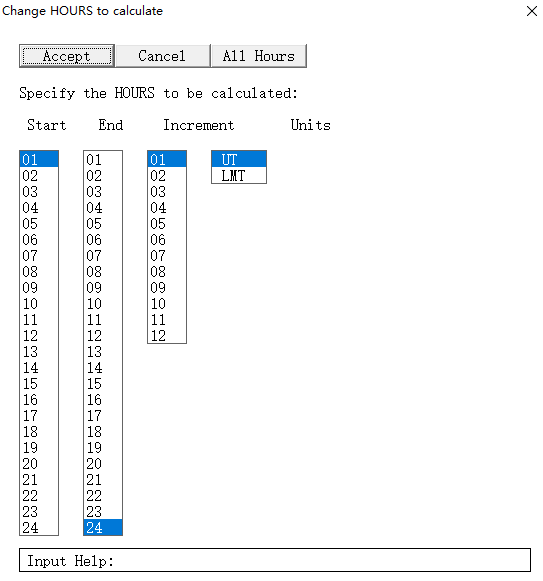

Time 是选择发射站点的起始时间、终止时间以及时间增量的，其界面如下图所示。

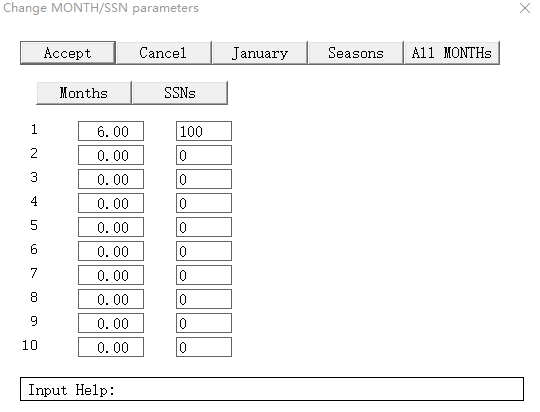

Groups 是设置月份及其太阳黑子数(Sunspot numbers)的，其界面如下图所示。

Transmitter 和 Receiver 是设置发射机和接收机的信息的，主要是名称和经纬度，Swap Tx-Rx 是交换发射机和接收机参数的。
Path 按钮可以切换长路径和短路径，一般选择短路径。

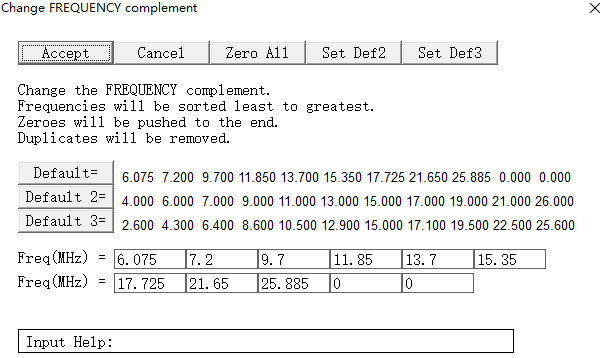

Freq(MHz) 是计算传播过程参考的频率，总共三组，每组11个。Default 是系统设定的短波广播波段的中心频率，另外两组可以自定义，频率值由小到大排列，重复的频率会被删除，如下图所示。

System 是系统参数的设置，如下图所示。

第一个参数是人为噪声，范围是100~200，默认值145。
第二个参数是发射天线主瓣最小发射角度，范围是0.01°~40°。
第三个参数是所需电路的可靠度，范围是1~99(%)，默认90%。
第四个参数是所需的信噪比，范围是-30~99dB，默认值73dB。
第五个参数是多径功率容差，范围是0~40dB，默认值3dB。
第六个参数是多径时延，范围是0~100ms，默认值0.1ms。

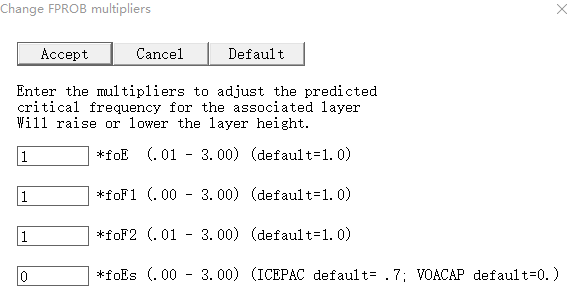

Fprob是电离层乘积因子，可以调整各层高度从而修正各层临界频率值，E层与F2层范围为0.01 ~ 3，F1层与Es层(突发E层)范围是0 ~ 3，输入0即代表删除该层，如下图所示。

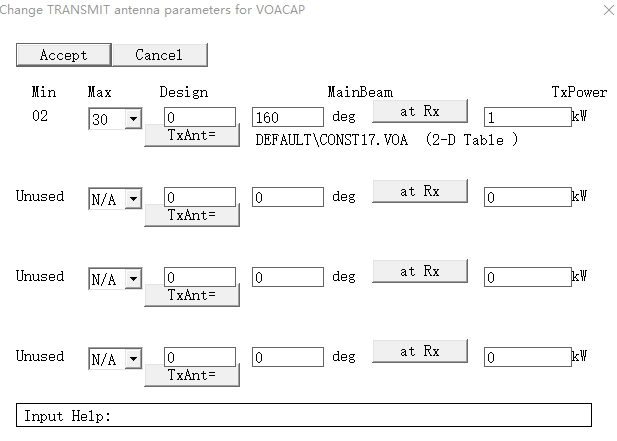

Tx Antenna 是发射天线的一些参数，包括天线的最大频率、设计频率、主瓣方向角、发射功率等参数。

Rx Antenna 包括天线类型、接收角和增益。

VOACAP 的具体的操作可以参考：VOACAP 快速指南。
以上就是 VOACAP 软件下载与安装的全部内容了，希望本文对你有用！
