基于Ryu 防火墙的检测和解决异常入侵的流量

防火墙规则

规则被定义为一组标准和当数据包匹配标准时要执行的操作。Ryu防火墙规则的标准包括：元素 VLAN、优先级、输入交换机端口、以太网源、以太网目标、以太网帧类型、IP 源、IP 目标、IPv6 源、IPv6 目标、IP 协议、源端口和目标端口。这些也是OpenFlow Switch Specification 中定义的匹配字段。

防火墙规则是定义网络流量的安全策略。任何错误的规则都会让不需要的流量通过或阻止所需的流量，从而危及系统安全。

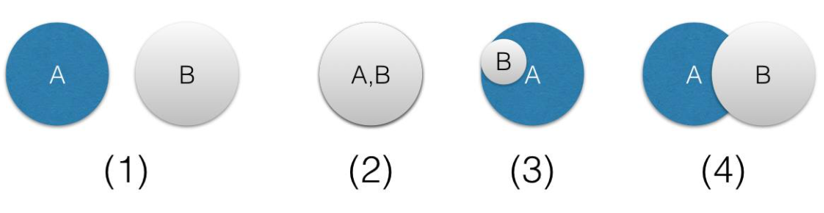

两个规则之间的关系是它们匹配的一组数据包之间的关系。假设一个规则匹配A数据包，另一个匹配B数据包。如下几种形式：

在这里插入图片描述

（1）不相交：规则中至少有一个标准具有完全不相交的值

（2）完全匹配：规则中的每个条件都完全匹配

（3）包含匹配：一个规则和另一个规则至少有一个标准是彼此的子集，并且对于属性的其余部分，一个等于另一个

（4）相关：两个规则不相交且不包含彼此匹配

两个规则之间可能存在的异常：

1.阴影异常：一个规则被另一个规则阴影，如果另一个规则在策略中的规则之前，另一个可以匹配规则匹配的所有数据包并且它们有不同的动作
2.相关性异常：两条规则有不同的动作，一个规则匹配一些匹配另一个的数据包，反之亦然
3.冗余异常：冗余规则对相同的数据包执行与另一个规则相同的操作

Algorithm TreeInsert该算法解决异常如下：

阴影异常：当规则完全匹配时，保留拒绝动作的那个。当规则包含匹配时，使用拒绝操作重新排序规则。
相关异常：将规则分解为不相交的部分并将它们插入列表中。在相关规则的共同部分中，保留拒绝操作的部分。
冗余异常：删除冗余规则。

实验仿真环节：

1.下载代码到本地

git clone https://github.com/ernie55ernie/Anomaly-Firewall-Rule-Detection-And-Resolution.git

在这里插入图片描述

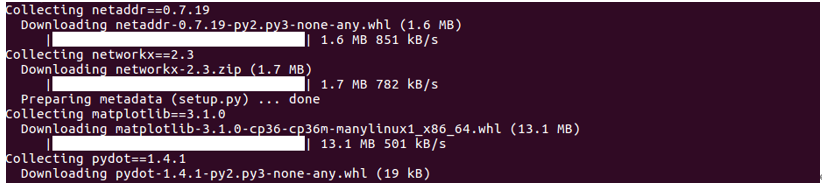

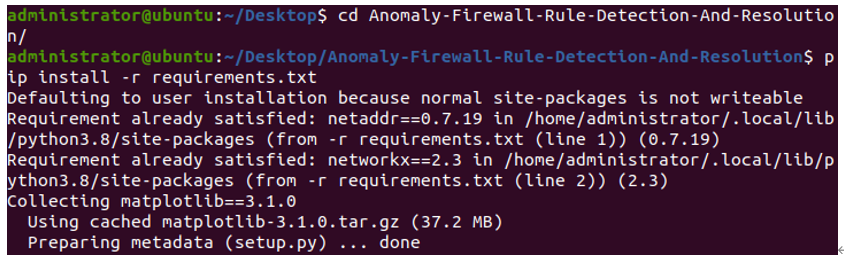

2.安装相关依赖库

cd Anomaly-Firewall-Rule-Detection-And-Resolution/

pip install -r requirements.txt

在这里插入图片描述

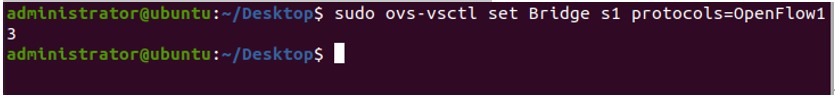

3.设置openflow1.3

新开终端：

sudo ovs-vsctl set Bridge protocols=OpenFlow13

在这里插入图片描述

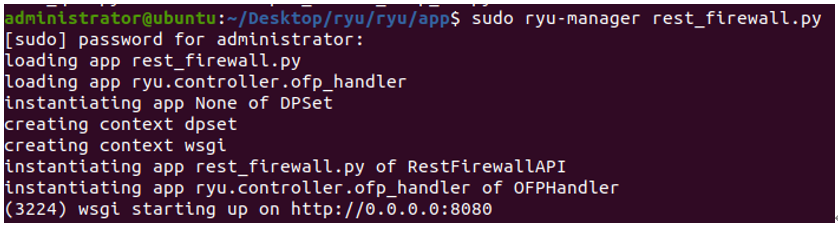

4.启动控制器

新开终端：

sudo ryu-manager rest_firewall.py

在这里插入图片描述

防火墙规则格式：

优先级<方向、源IP、源端口、目的IP、目的端口、动作>

<IN, TCP, 129.110.96.117, ANY, ANY, 80, REJECT>

<IN, TCP, 129.110.96.*, ANY, ANY, 80, ACCEPT>

<IN, TCP, ANY, ANY, 129.110.96.80, 80, ACCEPT>

<IN, TCP, 129.110.96.*, ANY, 129.110.96.80, 80, REJECT>

<OUT, TCP, 129.110.96.80, 22, ANY, ANY, REJECT>

<IN, TCP, 129.110.96.117, ANY, 129.110.96.80, 22, REJECT>

<IN, UDP, 129.110.96.117, ANY, 129.110.96.*, 22, REJECT>

<IN, UDP, 129.110.96.117, ANY, 129.110.96.80, 22, REJECT>

<IN, UDP, 129.110.96.117, ANY, 129.110.96.117, 22, ACCEPT>

<IN, UDP, 129.110.96.117, ANY, 129.110.96.117, 22, REJECT>

<OUT, UDP, ANY, ANY, ANY, ANY, REJECT>

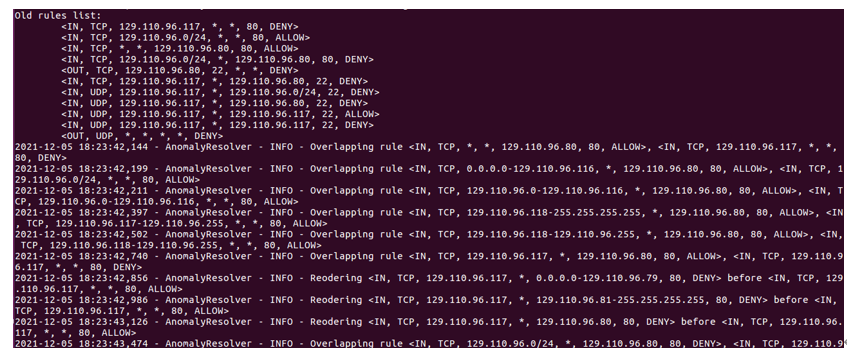

运行示例代码：python anomaly_resolver.py

在这里插入图片描述

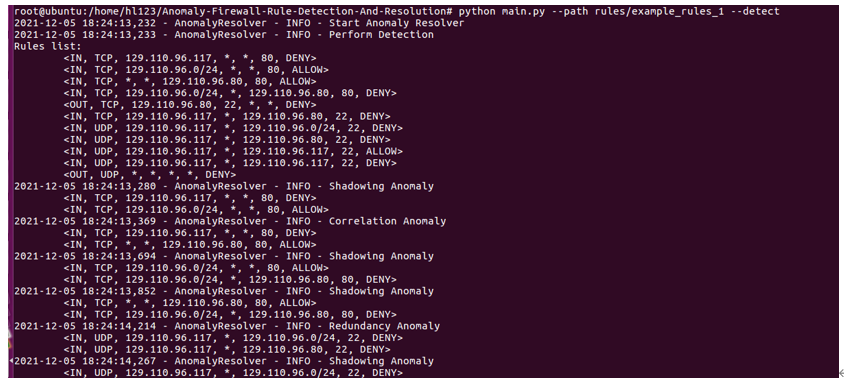

异常检测：

python main.py --path rules/example_rules_1 –detect

伪代码(r s代表了防火墙不同规则)：

old rules list ← read rules from config file

new rules list ← empty list

for all r ∈ old rules list do

	Insert(r, new rules list)

	for all r ∈ new rules list **do**

		for all s ∈ new rules list after r **do**

        if r ⊂ s **then**

            if r.action = s.action **then**

                Remove r from new rules list

            break

在这里插入图片描述

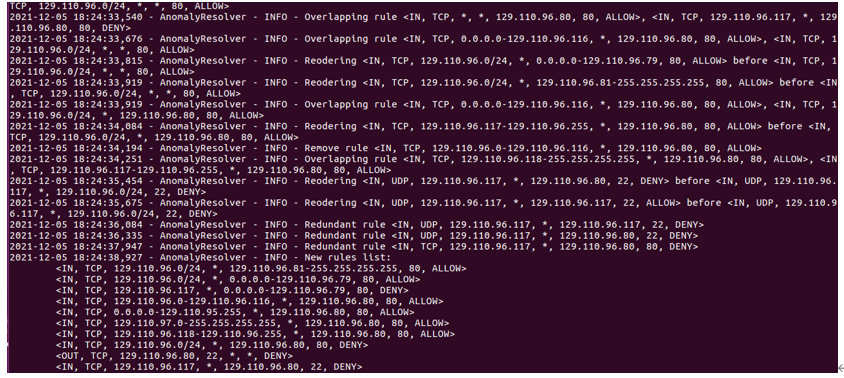

异常解决：

python main.py --path rules/example_rules_1 –resolve

伪代码(r s代表了防火墙不同规则)：

if new rules list is empty then

	insert r into new rules list

else

	inserted ← false

	for all s ∈ new rules list do

		if r and s are not disjoint then

			inserted ← Resolve(r, s)

			if inserted = true then

				break

		if inserted = false then

			Insert r into new rules list
<IN, TCP, 129.110.96.0/24, *, 129.110.96.81-255.255.255.255, 80, ALLOW>
<IN, TCP, 129.110.96.0/24, *, 0.0.0.0-129.110.96.79, 80, ALLOW>
<IN, TCP, 129.110.96.117, *, 0.0.0.0-129.110.96.79, 80, DENY>
<IN, TCP, 129.110.96.0-129.110.96.116, *, 129.110.96.80, 80, ALLOW>
<IN, TCP, 0.0.0.0-129.110.95.255, *, 129.110.96.80, 80, ALLOW>
<IN, TCP, 129.110.97.0-255.255.255.255, *, 129.110.96.80, 80, ALLOW>
<IN, TCP, 129.110.96.118-129.110.96.255, *, 129.110.96.80, 80, ALLOW>
<IN, TCP, 129.110.96.0/24, *, 129.110.96.80, 80, DENY>
<OUT, TCP, 129.110.96.80, 22, *, *, DENY>
<IN, TCP, 129.110.96.117, *, 129.110.96.80, 22, DENY>
<IN, UDP, 129.110.96.117, *, 129.110.96.0/24, 22, DENY>
<OUT, UDP, *, *, *, *, DENY>

在这里插入图片描述

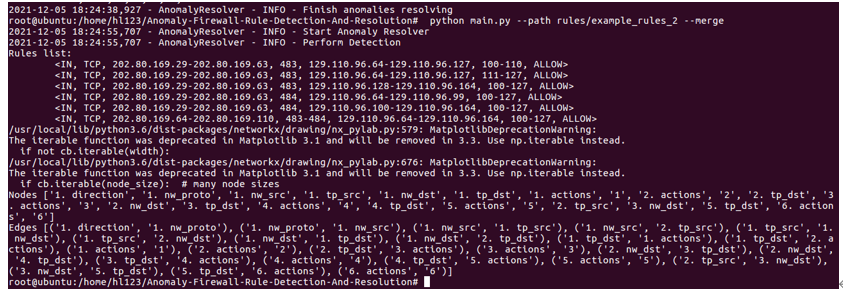

规则合并：

python main.py --path rules/example_rules_2 –merge

伪代码(r s代表了防火墙不同规则)：

1. if r = s then
2. if r.action 	= s.action then
3. set s.action to REJECT and report anomaly
4. else
5. report removal of r
6. return true
7. if r ⊂ s then
8. insert r before s into new rules list and report reordering
9. return true
10. if s ⊂ r then
11. return false
12. Remove s from new rules list
13. Find set of attributes a = {x|r.x 	= s.x}
14. for all ai ∈ a do
15. Split(r, s, ai)
16. if r.action 	= s.action then
17. s.action ← REJECT
18. Insert(s, new rules list)
19. return true
20. <IN, TCP, 202.80.169.29-63, 483, 129.110.96.64-127, 100-110, ACCEPT>
21. <IN, TCP, 202.80.169.29-63, 483, 129.110.96.64-127, 111-127, ACCEPT>
22. <IN, TCP, 202.80.169.29-63, 483, 129.110.96.128-164, 100-127, ACCEPT>
23. <IN, TCP, 202.80.169.29-63, 484, 129.110.96.64-99, 100-127, ACCEPT>
24. <IN, TCP, 202.80.169.29-63, 484, 129.110.96.100-164, 100-127, ACCEPT>
25. <IN, TCP, 202.80.169.64-110, 483-484, 129.110.96.64-164, 100-127, ACCEPT>
