【QT开发笔记-基础篇】| 第五章绘图QPainter | 5.15 绘制温度曲线

news2025/10/31 1:14:46

本节对应的视频讲解：B_站_视_频

https://www.bilibili.com/video/BV1L24y1Q7hc

前面已经讲解了 QPainter 绘图的基本使用

其中包括：

绘制图形

点、线、矩形、圆角矩形、椭圆、圆、圆弧、饼图、弦图、多段线、多边形、路径、文本、图片
画笔设置

线宽、颜色、样式、连接、末端
画刷设置

颜色、样式
高级选项

变换、抗锯齿

当我们在项目中需要一些简单的绘制时，比如绘制温度曲线，可以直接使用 QPainter

当然了，如果需要更加复杂的曲线绘制，或柱状图等的绘制时，可以使用如下两个：

QChart
QCustomPlot

后面会出一个专题：《Qt开发专题-绘制曲线》，专门讲解这两个类的使用

本节使用 Qt 中的 QPainter，实现绘制高低温曲线，效果如下：

本节包含以下技术点：

事件过滤器
画笔颜色、样式
虚线、实线
绘制文本

接下来开始，从新建工程开始讲解

1. 新建工程

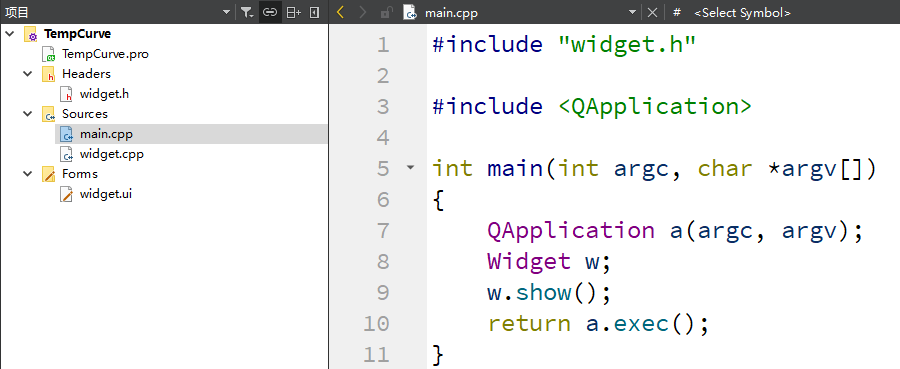

首先，新建工程 TempCurve

2. 添加高低温标签

首先，在窗口上拖放两个标签，修改它们的 name 为 lblHigh，lblLow，并设置它们在 widget 中垂直布局

然后，设置 widget 样式表：

QLabel {
	background-color: rgb(63, 106, 138);
}

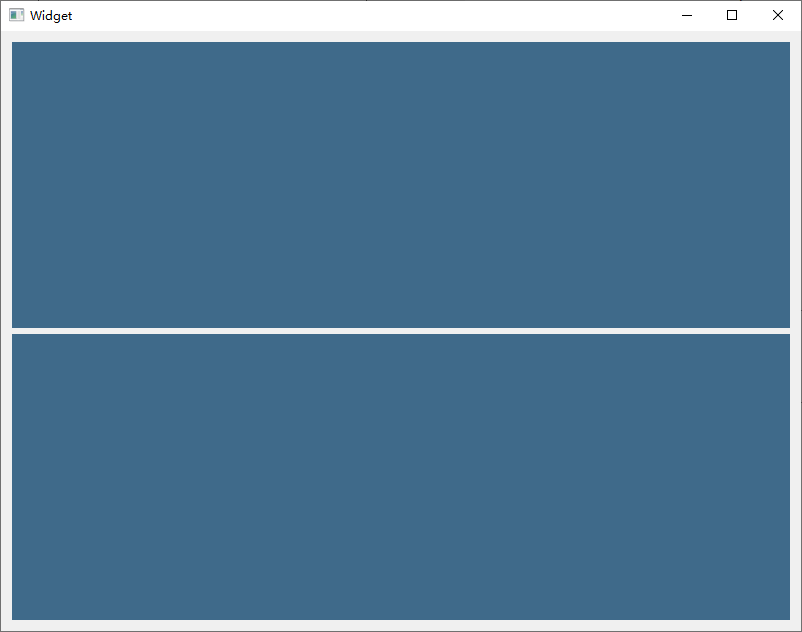

此时，效果如下：

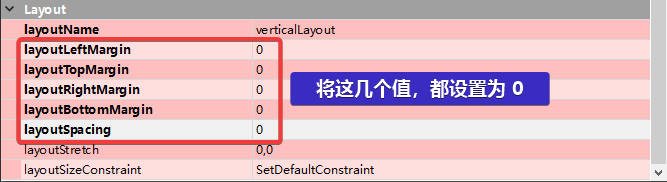

最后，将 widget 中的空隙都设置为 0

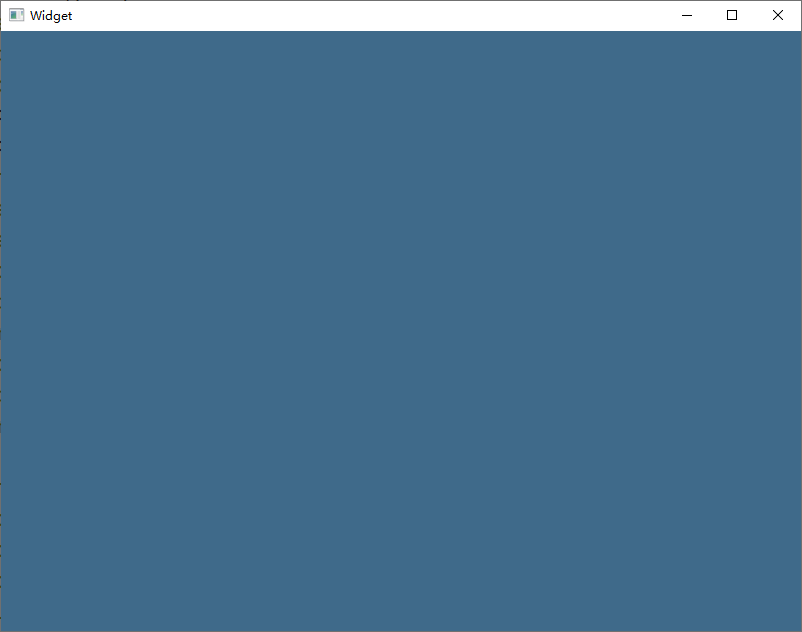

此时，效果如下：

3. 安装事件过滤器

温度曲线绘制到标签上

首先，在 widget 中为标签安装事件过滤器

Widget::Widget(QWidget *parent) : QWidget(parent), ui(new Ui::Widget)
{
    ui->setupUi(this);

    // 安装事件过滤器
    ui->lblHigh->installEventFilter(this);
    ui->lblLow->installEventFilter(this);
}

然后，在 widget.h 中声明 eventFilter

class Widget : public QWidget
{
public:
    bool eventFilter(QObject* watched, QEvent* event);
};

并在 widget.cpp 中实现 eventFilter 函数

bool Widget::eventFilter(QObject* watched, QEvent* event)
{
    if ( event->type() == QEvent::Paint ) {
        if ( watched == ui->lblHigh ) {
            //            paintHigh(); // 后边实现
            qDebug() << "paint lblHigh";
        }
        if ( watched == ui->lblLow ) {
            //            paintLow();	// 后边实现
            qDebug() << "paint lblLow";
        }
    }

    return QWidget::eventFilter(watched, event);
}

4. 实现 paintHigh、paintLow

首先，在 widget.h 中声明这两个函数，并声明两个数组，用来记录高温和低温

class Widget : public QWidget
{
public:
    // 绘制高低温曲线
    void paintHigh();
    void paintLow();

private:
    int mHighTemp[7] = {0};
    int mLowTemp[7] = {0};
};

然后，在 widget.cpp 中实现这两个函数

paintHigh 实现如下：

// 温度曲线相关的宏
#define PADDING       50
#define INCREMENT     8     // 温度曲线像素增量
#define POINT_RADIUS  3     // 曲线描点的大小
#define TEXT_OFFSET_X 12    // 温度文本相对于点的偏移
#define TEXT_OFFSET_Y 10    // 温度文本相对于点的偏移

void Widget::paintHigh()
{
    QPainter painter(ui->lblHigh);
    painter.setRenderHint(QPainter::Antialiasing, true);    // 抗锯齿

    // 1. 计算 x 轴坐标
    int pointX[7] = {0};
    for ( int i = 0; i < 7; i++ ) {
        pointX[i] = ui->lblHigh->pos().x() + PADDING + (ui->lblHigh->width() - PADDING * 2) / 6 * i;
    }

    // 2. 计算 y 轴坐标
    // 2.1 计算平均值
    int tempSum     = 0;
    int tempAverage = 0;

    for ( int i = 0; i < 7; i++ ) {
        tempSum += mHighTemp[i];
    }

    tempAverage = tempSum / 7;    // 最高温平均值

    // 2.2 计算 y 轴坐标
    int pointY[7] = {0};
    int yCenter   = ui->lblHigh->height() / 2;
    int increment = ui->lblHigh->height() / 20;
    for ( int i = 0; i < 7; i++ ) {
        pointY[i] = yCenter - ((mHighTemp[i] - tempAverage) * increment);
    }

    // 3. 开始绘制
    // 3.1 初始化画笔
    QPen pen = painter.pen();
    pen.setWidth(1);                      //设置画笔宽度为1
    pen.setColor(QColor(255, 170, 0));    //设置颜色

    painter.setPen(pen);
    painter.setBrush(QColor(255, 170, 0));    //设置画刷颜色
    painter.setFont(QFont("Microsoft YaHei", 14));

    // 3.2 画点、写文本
    for ( int i = 0; i < 7; i++ ) {
        painter.drawEllipse(QPoint(pointX[i], pointY[i]), POINT_RADIUS, POINT_RADIUS);
        painter.drawText(QPoint(pointX[i] - TEXT_OFFSET_X, pointY[i] - TEXT_OFFSET_Y), QString::number(mHighTemp[i]) + "°");
    }

    // 3.3 绘制曲线
    for ( int i = 0; i < 6; i++ ) {
        if ( i == 0 ) {
            pen.setStyle(Qt::DotLine);    //虚线
            painter.setPen(pen);
        } else {
            pen.setStyle(Qt::SolidLine);    // 实线
            painter.setPen(pen);
        }
        painter.drawLine(pointX[i], pointY[i], pointX[i + 1], pointY[i + 1]);
    }
}

paintLow 实现如下：

void Widget::paintLowCurve()
{
    QPainter painter(ui->lblLowCurve);
    painter.setRenderHint(QPainter::Antialiasing, true);  // 抗锯齿

    // 1. 计算 x 轴坐标
    int pointX[7] = {0};
    for ( int i = 0; i < 7; i++ ) {
        pointX[i] = ui->lblLowCurve->pos().x() + PADDING + (ui->lblLowCurve->width() - PADDING * 2) / 6 * i;
    }

    // 2. 计算 y 轴坐标
    // 2.1 计算平均值
    int tempSum = 0;
    int tempAverage = 0;

    for ( int i = 0; i < 7; i++ ) {
        tempSum += mLowTemperature[i];
    }

    tempAverage = tempSum / 7;  // 最高温平均值

    // 2.2 计算 y 轴坐标
    int pointY[7] = {0};
    int yCenter = ui->lblLowCurve->height() / 2;
    int increment = ui->lblLowCurve->height() / 20;
    for ( int i = 0; i < 7; i++ ) {
        pointY[i] = yCenter - ((mLowTemperature[i] - tempAverage) * increment);
    }

    // 3. 开始绘制
    // 3.1 初始化画笔
    QPen pen = painter.pen();
    pen.setWidth(1);                    // 设置画笔宽度为1
    pen.setColor(QColor(0, 255, 255));  // 设置颜色

    painter.setPen(pen);
    painter.setBrush(QColor(0, 255, 255));  //设置画刷颜色
    painter.setFont(QFont("Microsoft YaHei", 14));

    // 3.2 画点、写文本
    for ( int i = 0; i < 7; i++ ) {
        painter.drawEllipse(QPoint(pointX[i], pointY[i]), POINT_RADIUS, POINT_RADIUS);
        painter.drawText(QPoint(pointX[i] - TEXT_OFFSET_X, pointY[i] - TEXT_OFFSET_Y), QString::number(mLowTemperature[i]) + "°");
    }

    // 3.3 绘制曲线
    for ( int i = 0; i < 6; i++ ) {
        if ( i == 0 ) {
            pen.setStyle(Qt::DotLine);  //虚线
            painter.setPen(pen);

        } else {
            pen.setStyle(Qt::SolidLine);  // 实线
            painter.setPen(pen);
        }
        painter.drawLine(pointX[i], pointY[i], pointX[i + 1], pointY[i + 1]);
    }
}

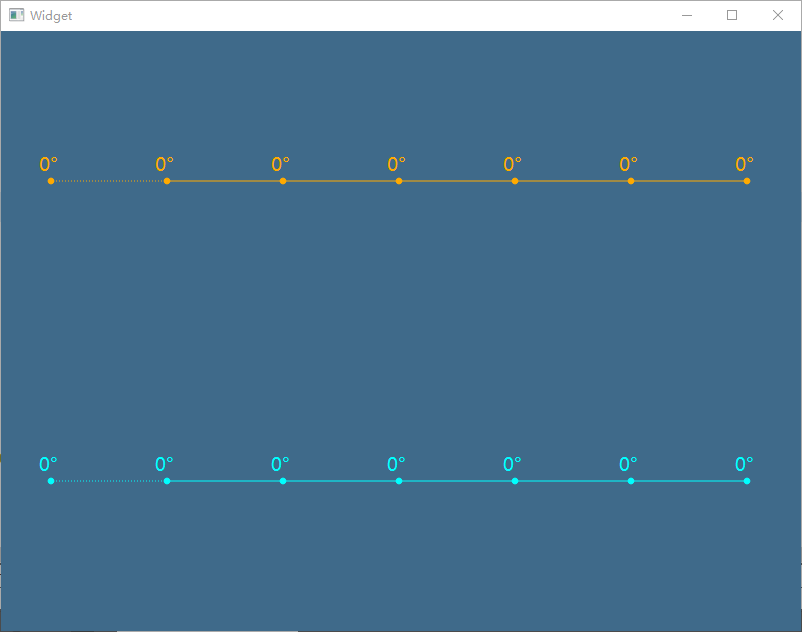

此时，由于数组 mHighTemp 和 mLowTemp 数组的初始值都是 0 ，因此绘制出来的是7条水平直线的连接，如下：

5. 产生随机温度

接下来，随机生成高温数组、低温数组

首先，在 widget.h 中声明一个 updateTemp 的函数

class Widget : public QWidget
{
public:
    // 更新高低温
    void updateTemp();
};

然后，在 widget.cpp 中实现 updateTemp

#include <QRandomGenerator64>

void Widget::updateTemp()
{
    for ( int i = 0; i < 7; i++ ) {
        mHighTemp[i] = 20 + QRandomGenerator::global()->generate() % 10;
        mLowTemp[i]  = -5 + QRandomGenerator::global()->generate() % 10;
    }

    ui->lblHigh->update();
    ui->lblLow->update();
}

最后，在 widget.cpp 的构造中，手动调用 updateTemp

Widget::Widget(QWidget* parent) : QWidget(parent), ui(new Ui::Widget)
{
    ui->setupUi(this);

    updateTemp();

    // 安装事件过滤器
    ui->lblHigh->installEventFilter(this);
    ui->lblLow->installEventFilter(this);
}

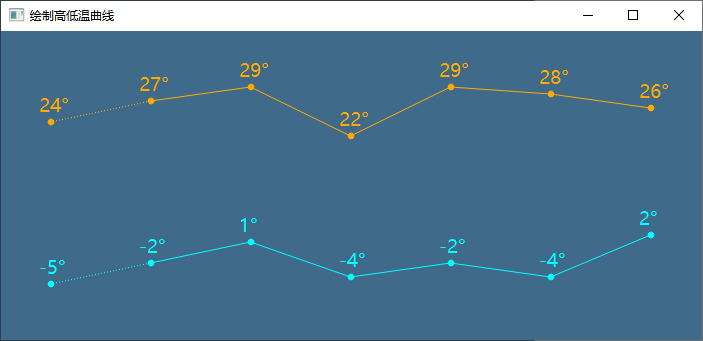

此时，第一次运行后，就可以生成高低温曲线了，如下：

6. 双击更新高低温曲线

在 eventFilter 中，拦截鼠标双击事件，如下：

bool Widget::eventFilter(QObject* watched, QEvent* event)
{
    if ( event->type() == QEvent::Paint ) {
        if ( watched == ui->lblHigh ) {
            paintHigh();
            //            qDebug() << "paint lblHigh";
        }
        if ( watched == ui->lblLow ) {
            paintLow();
            //            qDebug() << "paint lblLow";
        }
    } else if ( event->type() == QEvent::MouseButtonDblClick ) {
        updateTemp();
    }

    return QWidget::eventFilter(watched, event);
}
