高速视觉筛选机PCIe实时运动控制卡XPCIE1028亮相深圳慕尼黑华南电子展

news2025/7/16 6:22:29

本次的深圳慕尼黑华南电子展正运动技术将携高速视觉筛选机PCIe实时运动控制卡XPCIE1028亮相。此外,我们还为您准备了的新互动模式,您将有机会赢得超值礼品!
在这里插入图片描述

产品导读

正运动技术的PCI Express®总线运动控制卡XPCIE1028,具备位置锁存、多维高速硬件位置比较输出PSO、同步跟随、精准触发的运动控制和I/O控制功能。

配合正运动技术MotionRT7实时内核使用,可高度满足高速视觉筛选机应用所需的运动控制需求。

XPCIE1028运动控制卡简介

在这里插入图片描述

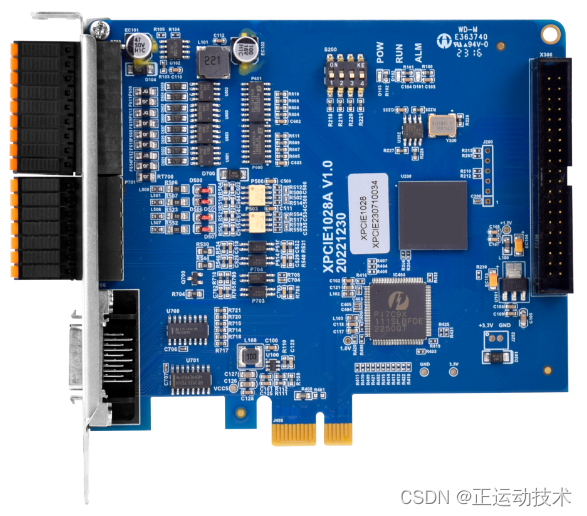

XPCIE1028是正运动技术新推出的一款采用新型XPCIE总线接口的高速视觉筛选专用的运动控制卡,可控制多个步进电机或数字式伺服电机。

XPCIE1028运动控制卡适合于多轴点位运动、插补运动、轨迹规划、手轮控制、编码器位置检测、I/O控制、位置锁存等功能的应用。

在这里插入图片描述

XPCIE1028运动控制卡的功能

1.支持电子凸轮、直线插补等运动控制功能;

2.板载28+2点通用输入,32+2点通用输出,其中8路高速输入和16路高速输出;

3.板载4路脉冲输出,其中一路专用脉冲轴接口(差分脉冲输出+编码器反馈);

4.支持8路高速锁存输入口,可记录转盘来料位置;

5.多达16路精准输出、硬件位置比较输出,机器视觉飞拍检测和筛选吹气高速输出,可根据需求分配。

在这里插入图片描述

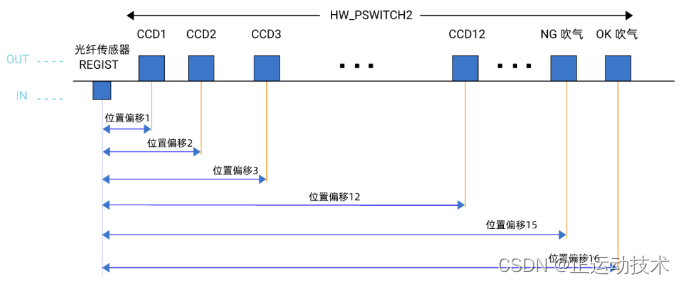

控制卡基于高速视觉筛选功能的实现原理图

XPCIE1028在视觉筛选机的应用

在这里插入图片描述

XPCIE1028运动控制卡是正运动技术专为高速视觉筛选设备设计的一款PCI Express®总线运动控制卡,内置丰富的I/O、通讯接口,可以轻松地实现与视觉筛选机通信,非常匹配使用于1-12个相机+多个高速吹气口的全自动CCD光学筛选机等设备上使用。
在这里插入图片描述

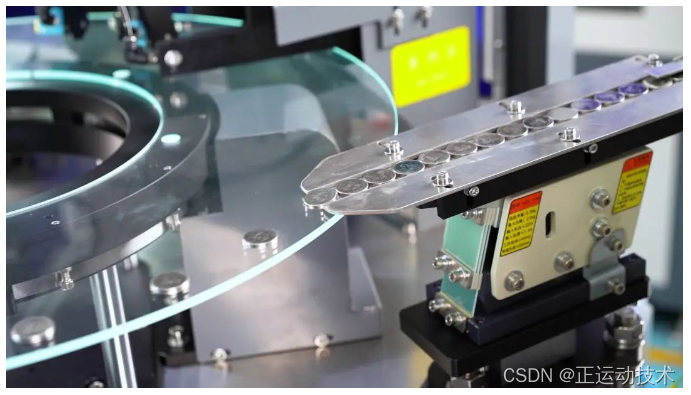

高速视觉筛选设备示意图

自带8路高速输入和多达16路高速硬件位置比较输出,能够轻松实现视觉飞拍和高速、精准触发控制等视觉筛选机所需的多种实时性运动控制,以及高稳定性。

脉冲输出+编码器反馈,可实现转盘的旋转,并实时记录编码器的实时反馈位置,帮您更加精准地控制设备。
在这里插入图片描述

XPCIE1028 在光学筛选机上硬件方案1
(8相机+8排料)

在这里插入图片描述

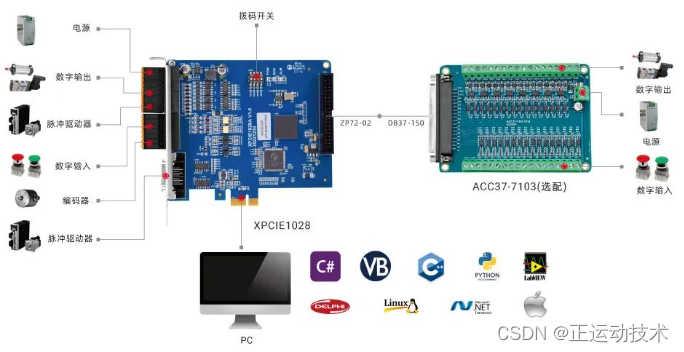

XPCIE1028 在光学筛选机上硬件方案2
(12相机+4排料)

完整易用的运动控制筛选调试全套设备

在这里插入图片描述

针对XPCIE1028运动控制卡在全自动CCD光学筛选机上的应用,正运动技术提供完整的专用筛选机调试软件,可实现最大18000pcs/分钟的IO触发检测速度,只需要进行简单的参数设置,搭配相机和视觉处理软件,就可以快速实现全自动CCD视觉筛选,缩短开发周期,降低开发成本。

运动控制筛选调试参数说明

1.预留1-12个相机输出口编号,每个相机可以单独设置输出口、触发时间等参数;

2.预留1-8个吹气输出口编号,每个电磁阀可以单独设置输出口、触发时间等参数;

3.来料物件筛选,最大值最小值设置;

4.电机参数设置,方便客户根据不同机型,自由配置参数;

5.物件检测存储上千组触发数据,保证来料检测记录的效率和准确度;

6.每个相机存储上百组触发数据,提升视觉处理的效率和稳定性;

7.智能数据检测,合格件、不合格件、物料丢失、物料误吹等计数。

XPCIE1028实时运动控制卡在视觉筛选机中出色的表现,以及独特的运动控制技术、产品与服务等优势切入垂直市场,将差异化优势发挥到最大,助力生产型企业在激烈的行业内卷中突围而出。

欢迎各位新老客户前来莅临我们的展位,与我们的专业销售技术团队交流,了解正运动技术如何解决传统视觉筛选方案中的项目环境搭建难和速率不达标等难题。

展会信息

■展会名称:

2023慕尼黑华南电子生产设备展(以下简称“慕尼黑华南电子展”)

■展会日期

2023年10月30日-11月1日

■展馆地点

深圳国际会展中心(宝安新馆)

■展位号

5G41
