一、PCB设计软件PADS出GB焊盘丢失问题解决方案

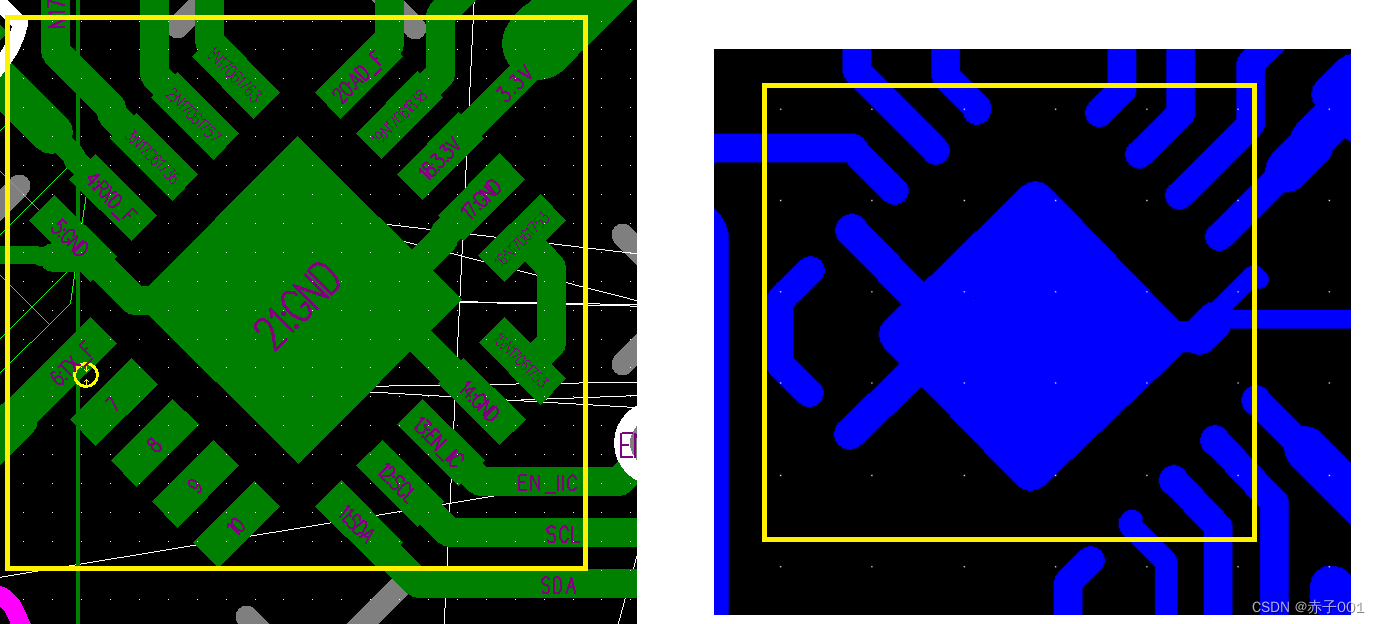

PCB设计软件PADS出GB焊盘丢失原因：PADS斜角焊盘在输出gerber时需要填充，当填充的线过大(比焊盘宽度大)就会出现焊盘丢失。

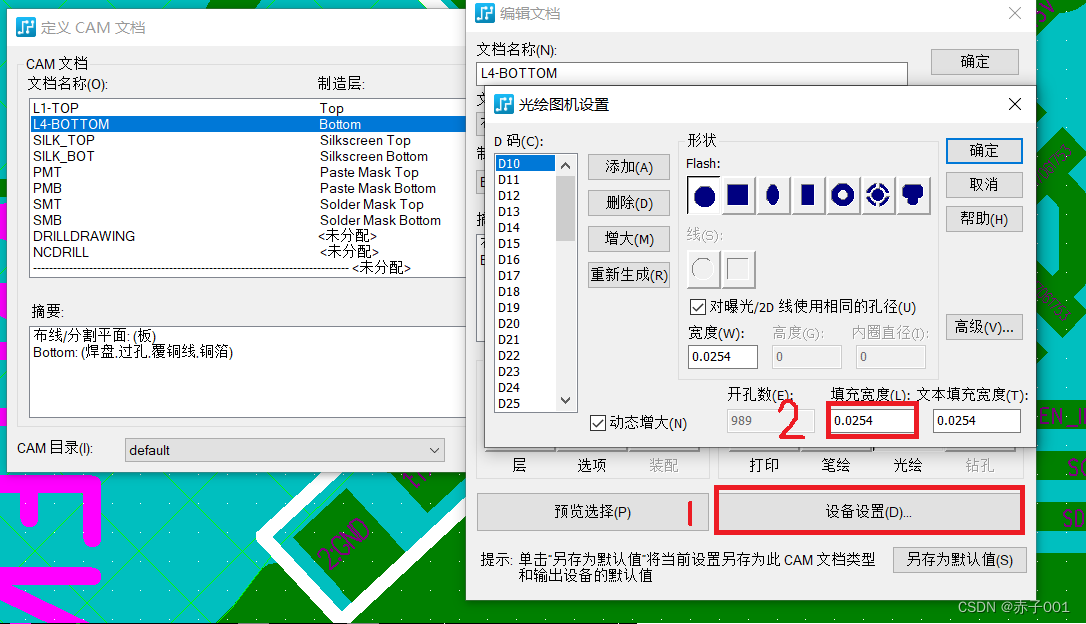

问题解决方法：输出光绘时将“填充线宽”改小。
二、PCB设计软件PADS出GB焊盘变形问题解决方案

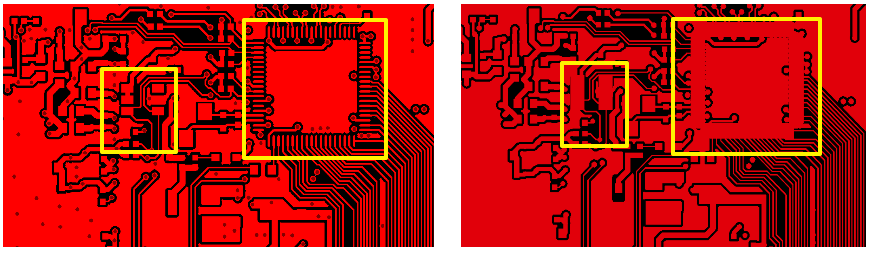

PCB设计软件PADS出GB焊盘变形发生原因：输出gerber D码错乱。
问题解决方法：重新生成D码表。
PADS出GERBER时 焊盘丢失、焊盘变形问题
