Hello啊老铁们，这篇文章还是阐述自定义View相关的内容，用Canvas轻轻松松搞一个数字键盘，本身没什么难度，这种效果实现的方式也是多种多样，这篇只是其中的一种，要说本篇有什么特别之处，可能就是纯绘制，没有用到其它的任何资源，一个类就搞定了，文中不足之处，各位老铁多包含，多指正。
今天的内容大概如下：
1、效果展示
2、快速使用及属性介绍
3、具体代码实现
4、源文件地址及总结
一、效果展示
很常见的数字键盘，背景，颜色，文字大小，点击的事件等等，均已配置好，大家可以看第2项中相关介绍。

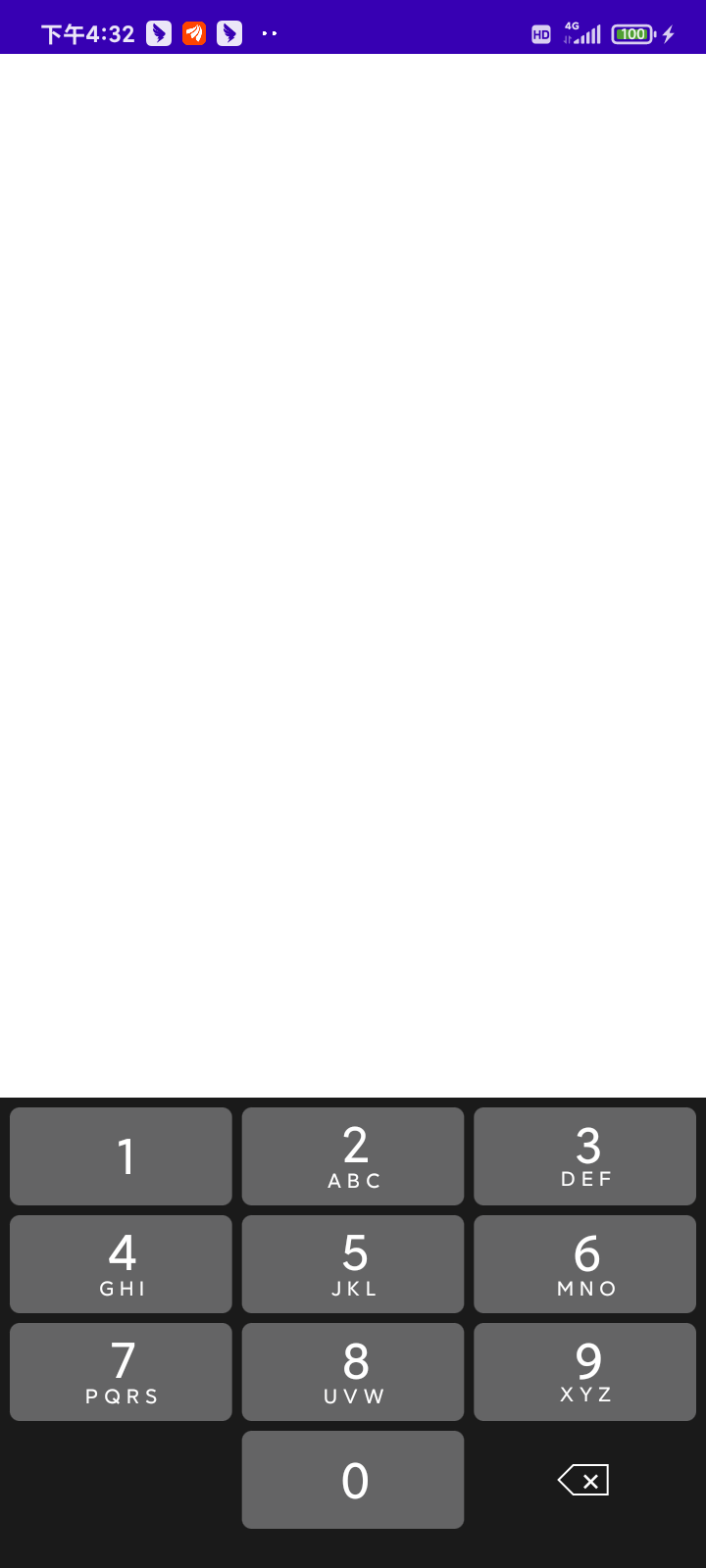

静态效果展示：

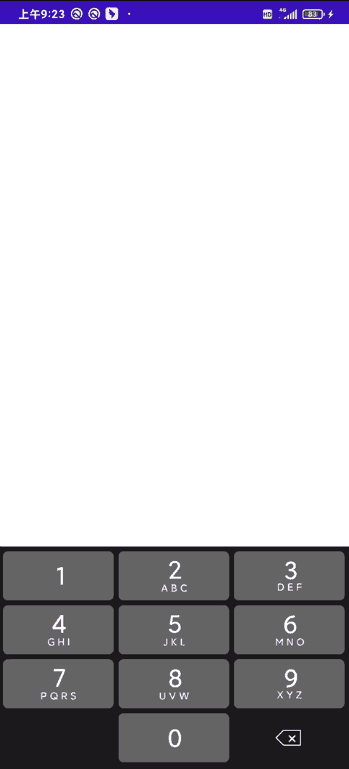

动态效果展示，录了一个gif，大家可以看下具体的触摸效果。
二、快速使用及属性介绍
鉴于本身就一个类，不值当去打一个远程的Maven，大家用的话可以直接下载，把文件复制到项目里即可，复制到项目中，就可以按照下面的步骤去使用。
引用
1、xml中引用，可以根据需要，设置宽高及相关属性
<KeyboardView
android:id="@+id/key_board_view"
android:layout_width="match_parent"
android:layout_height="wrap_content" />2、代码直接创建，然后追加到相关视图里即可
val keyboardView=KeyboardView(this)方法及属性介绍
单个点击的触发监听：
keyboardView.setOnSingleClickListener {
//键盘点击的数字
}获取最终的字符串点击监听，其实就是把你点击的数字拼接起来，一起输出，特别在密码使用的时候，省的你再自己拼接了，配合number_size属性和setNumberSize方法一起使用，默认是6个长度，可以根据需求，动态设置。
keyboardView.setOnNumClickListener {
//获取最终的点击数字字符串，如：123456，通过number_size属性或setNumberSize方法，设置最长字符
}其它方法
| 方法 | 参数 | 概述 |
| hintLetter | 无参 | 隐藏字母 |
| setBackGroundColor | int类型的颜色值 | 设置整体背景色 |
| setRectBackGroundColor | int类型的颜色值 | 设置数字格子背景色 |
| setTextColor | int类型的颜色值 | 设置文字颜色 |
| setTextSize | Float | 设置数字大小 |
| setNumberSize | int类型 | 设置按下的数字总长度 |
| setRectHeight | Float | 设置数字键盘每格高度 |
| setSpacing | Float | 设置数字键盘每格间隔距离 |
属性介绍
| 属性 | 类型 | 概述 |
| background_color | color | 背景颜色 |
| rect_background_color | color | 数字格子背景色 |
| down_background_color | color | 手指按下的背景颜色 |
| text_color | color | 文字颜色 |
| text_size | dimension | 文字大小 |
| letter_text_size | dimension | 字母的文字大小 |
| rect_height | dimension | 数字格子高度 |
| rect_spacing | dimension | 格子间距 |
| is_rect_letter | boolean | 是否显示字母 |
| number_size | integer | 按下的数字总长度字符 |
三、具体代码实现
代码实现上其实也没有什么难的，主要就是用到了自定义View中的onDraw方法，简单的初始化，设置画笔，默认属性就不一一介绍了，直接讲述主要的绘制部分，我的实现思路如下，第一步，绘制方格，按照UI效果图，应该是12个方格，简图如下，需要注意的是，第10个是空的，也就是再绘制的时候，需要进行跳过，最后一个是一个删除的按钮，绘制的时候也需要跳过，直接绘制删除按钮即可。
1、关于方格的绘制
方格的宽度计算很简单，（手机的宽度-方格间距*4）/3即可，绘制方格，直接调用canvas的drawRoundRect方法，单纯的和数字一起绘制，直接遍历12个数即可，记住9的位置跳过，11的位置，绘制删除按钮。
mRectWidth = (width - mSpacing * 4) / 3
mPaint!!.strokeWidth = 10f
for (i in 0..11) {
//设置方格
val rect = RectF()
val iTemp = i / 3
val rectTop = mHeight * iTemp + mSpacing * (iTemp + 1f)
rect.top = rectTop
rect.bottom = rect.top + mHeight
var leftSpacing = (mSpacing * (i % 3f))
leftSpacing += mSpacing
rect.left = mRectWidth!! * (i % 3f) + leftSpacing
rect.right = rect.left + mRectWidth!!
//9的位置是空的，跳过不绘制
if (i == 9) {
continue
}
//11的位置，是删除按钮，直接绘制删除按钮
if (i == 11) {
drawDelete(canvas, rect.right, rect.top)
continue
}
mPaint!!.textSize = mTextSize
mPaint!!.style = Paint.Style.FILL
//按下的索引 和 方格的 索引一致,改变背景颜色
if (mDownPosition == (i + 1)) {
mPaint!!.color = mDownBackGroundColor
} else {
mPaint!!.color = mRectBackGroundColor
}
//绘制方格
canvas!!.drawRoundRect(rect, 10f, 10f, mPaint!!)
}2、关于数字的绘制
没有字母显示的情况下，数字要绘制到中间的位置，有字母的情况下，数字应该往上偏移，让整体进行居中，通过方格的宽高和自身文字内容的宽高来计算显示的位置。
//绘制数字
mPaint!!.color = mTextColor
var keyWord = "${i + 1}"
//索引等于 10 从新赋值为 0
if (i == 10) {
keyWord = "0"
}
val rectWord = Rect()
mPaint!!.getTextBounds(keyWord, 0, keyWord.length, rectWord)
val wWord = rectWord.width()
val htWord = rectWord.height()
var yWord = rect.bottom - mHeight / 2 + (htWord / 2)
//上移
if (i != 0 && i != 10 && mIsShowLetter) {
yWord -= htWord / 3
}
canvas.drawText(
keyWord,
rect.right - mRectWidth!! / 2 - (wWord / 2),
yWord,
mPaint!!
)3、关于字母的绘制
因为字母是和数字一起绘制的，所以需要对应的字母则向下偏移，否则不会达到整体居中的效果，具体的绘制如下，和数字的绘制类似，拿到方格的宽高，以及字母的宽高，进行计算横向和纵向位置。
//绘制字母
if ((i in 1..8) && mIsShowLetter) {
mPaint!!.textSize = mLetterTextSize
val s = mWordArray[i - 1]
val rectW = Rect()
mPaint!!.getTextBounds(s, 0, s.length, rectW)
val w = rectW.width()
val h = rectW.height()
canvas.drawText(
s,
rect.right - mRectWidth!! / 2 - (w / 2),
rect.bottom - mHeight / 2 + h * 2,
mPaint!!
)
}4、关于删除按钮的绘制
删除按钮是纯线条的绘制，没有使用图片资源，不过大家可以使用图片资源，因为图片资源还是比较的靠谱。
/**
* AUTHOR:AbnerMing
* INTRODUCE:绘制删除按键，直接canvas自绘，不使用图片
*/
private fun drawDelete(canvas: Canvas?, right: Float, top: Float) {
val rWidth = 15
val lineWidth = 35
val x = right - mRectWidth!! / 2 - (rWidth + lineWidth) / 4
val y = top + mHeight / 2
val path = Path()
path.moveTo(x - rWidth, y)
path.lineTo(x, y - rWidth)
path.lineTo(x + lineWidth, y - rWidth)
path.lineTo(x + lineWidth, y + rWidth)
path.lineTo(x, y + rWidth)
path.lineTo(x - rWidth, y)
path.close()
mPaint!!.strokeWidth = 2f
mPaint!!.style = Paint.Style.STROKE
mPaint!!.color = mTextColor
canvas!!.drawPath(path, mPaint!!)
//绘制小×号
mPaint!!.style = Paint.Style.FILL
mPaint!!.textSize = 30f
val content = "×"
val rectWord = Rect()
mPaint!!.getTextBounds(content, 0, content.length, rectWord)
val wWord = rectWord.width()
val htWord = rectWord.height()
canvas.drawText(
content,
right - mRectWidth!! / 2 - wWord / 2 + 3,
y + htWord / 3 * 2 + 2,
mPaint!!
)
}5、按下效果的处理
按下的效果处理，重写onTouchEvent方法，然后在down事件里通过，手指触摸的XY坐标，判断当前触摸的是那个方格，记录下索引，并使用invalidate进行刷新View，在onDraw里进行改变画笔的颜色即可。
根据XY坐标，返回触摸的位置
/**
* AUTHOR:AbnerMing
* INTRODUCE:返回触摸的位置
*/
private fun getTouch(upX: Float, upY: Float): Int {
var position = -2
for (i in 0..11) {
val iTemp = i / 3
val rectTop = mHeight * iTemp + mSpacing * (iTemp + 1f)
val top = rectTop
val bottom = top + mHeight
var leftSpacing = (mSpacing * (i % 3f))
leftSpacing += 10f
val left = mRectWidth!! * (i % 3f) + leftSpacing
val right = left + mRectWidth!!
if (upX > left && upX < right && upY > top && upY < bottom) {
position = i + 1
//位置11默认为 数字 0
if (position == 11) {
position = 0
}
//位置12 数字为 -1 意为删除
if (position == 12) {
position = -1
}
}
}
return position
}在onDraw里进行改变画笔的颜色。
//按下的索引 和 方格的 索引一致,改变背景颜色
if (mDownPosition == (i + 1)) {
mPaint!!.color = mDownBackGroundColor
} else {
mPaint!!.color = mRectBackGroundColor
}6、wrap_content处理
在使用当前控件的时候，需要处理wrap_content的属性，否则效果就会和match_parent一样了，具体的处理如下，重写onMeasure方法，获取高度的模式后进行单独的设置。
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec)
val heightSpecMode = MeasureSpec.getMode(heightMeasureSpec)
val widthSpecSize = MeasureSpec.getSize(widthMeasureSpec)
if (heightSpecMode == MeasureSpec.AT_MOST) {
//当高度为 wrap_content 时 设置一个合适的高度
setMeasuredDimension(widthSpecSize, (mHeight * 4 + mSpacing * 5 + 10).toInt())
}
}四、源文件地址及总结
源文件地址：
https://github.com/AbnerMing888/KeyboardView
源文件不是一个项目，是一个单纯的文件，大家直接复制到项目中使用即可，对于26个英文字母键盘绘制，基本上思路是一致的，大家可以在此基础上进行拓展，本文就先到这里吧，整体略有瑕疵，忘包含。
