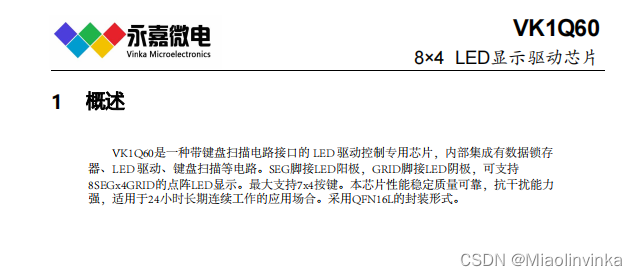

VK1Q60是一种带键盘扫描电路接口的 LED 驱动控制专用芯片，内部集成有数据锁存

器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持

8SEGx4GRID的点阵LED显示。最大支持7x4按键。本芯片性能稳定质量可靠，抗干扰能力强，适用于24小时长期连续工作的应用场合。采用QFN16L的封装形式。M18+162

静态显示存储器（RAM）结构为8×4位，存储所显示的数据。RAM的内容直接映射成LED

驱动器的显示内容，显示地址为0x68-0x6E，共4个显示单元。如果要打开/关闭某个LED，只需把对应的显示RAM位置1或者清0，例如控制SEG1脚和GRID1脚驱动的LED1亮灭，只需把对应的显RAM（地址0x68）的bit0位置1或者清0。应用中没有使用的SEG脚对应的RAM位清0。

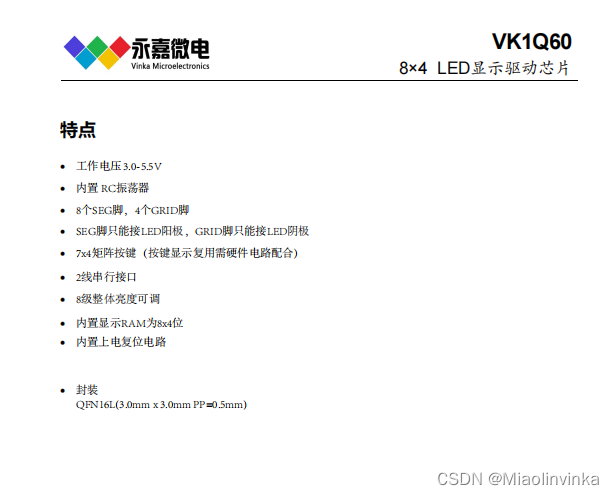

特点

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 8个SEG脚，4个GRID脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 7x4矩阵按键（按键显示复用需硬件电路配合）

• 2线串行接口

• 8级整体亮度可调

• 内置显示RAM为8x4位

• 内置上电复位电路

• 封装

QFN16L(3.0mm x 3.0mm PP=0.5mm)

VK1Q60是一种带键盘扫描电路接口的 LED 驱动控制专用芯片，内部集成有数据锁存

器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持

8SEGx4GRID的点阵LED显示。最大支持7x4按键。本芯片性能稳定质量可靠，抗干扰能力

强，适用于24小时长期连续工作的应用场合。采用QFN16L的封装形式。
