摘要：智能用电小区是国家电网为了研究智能电网智能用电的先进技术如何运用于居民区，提高人民的生活水平，提高电网智能化水平以及提升用电服务质量而进行的一项尝试。电动汽车作为智能用电小区建设的一个组成部分同样也逐渐被纳入发展规划，并且有着广阔的发展前景。
关键词：智能小区；电动汽车；充电桩；发展
1 电动汽车充电站介绍
电动汽车具有无(低)污染物律放、噪音低、能效高、维修及运行成本低等优点，推动电动汽车替代燃油汽车将是缓解大气环境污染和能源紧缺的有效方式之一。我国政府积极推进新能源汽车的应用与发展，充/换电站作为发展电动汽车所的重要配套基础 设施，具有非常重要的社会效益和经济效益。电动汽车充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(商场、写字楼、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。电动 汽车充电桩作为电动汽车的能量补给装置，其充电性 能关系到电池组的使用寿命、充电时间。实现对动力电池快速、安全、合理的电量补给是电动汽车充电器设计的基本原则。
2 充电桩的原理简述
整体系统由四部分组成：电动汽车充电桩、集中器、电池管理系统系统(BMS)、充电管理服务平台。电动汽车充电桩的控制电路主要由嵌入式ARM处理器完成，用户可自助刷卡进行用户鉴权、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。用户可根据液晶显示屏指示选择4种充电模式 ：包括按时计费充电、按电量充电、自动充满、按里程充电等。
电动汽车充电机控制器与集中器利用CAN总线进行数据交互，集中器与服务器平台利用有线互联网或无线GPRS网络进行数据交互，为了安全起见，电量计费和金额数据实现安全加密。
电池管理系统系统(BMS)的主要功能是监控电池的工作状态(电池的电压、电流和温度)、预测动力电池的电池容量(SOC)和相应的剩余行驶里程，进行电池管理以避免出现过放电、过充、过热和单体电池之间电压严重不平衡现象，利用电池存储能力和循环寿命。
充电服务管理平台主要有三个功能：充电管理、充电运营、综合查询。充电管理对系统涉及到的基础数据进行集中式管理，如电动汽车信息、电池信息、用户卡信息、充电桩信息：充电运营主要对用户充电进行计费管理；综合查询指对管理及运营的数据进行综合分析查询。
3 充电桩的种类
充电桩的安装也分有很多的方式，不同的安装方式适应不同 的充电要求。可按安装方式、安装地点、充电方式的不同划分，这么多种充电方式可以在电动车充电时提供莫大的方便。安装方式划分，可分为落地式充电桩和挂壁式充电桩两种不 同的充电桩。按安装地点划分，可分为公共充电桩、专用充电桩和自用充 电桩三种不同的充电桩。按充电方式划分，可分为直流式充电桩和交流式充电桩两种不同的充电桩。
直流式电动汽车充电桩是固定安装在电动汽车外，与交流电网连接，输入电压采用三相四线 AC380V±15%，频率50Hz，输出为可调直流电，可直接为电动汽车的动力电池充电。据大家所知，直流充电桩是采用三相四线制供电的方式，有充足的功率，而且直流充电桩输出的电压和电流可调整范围较宽，正因为这样，所以直流充电桩是典型的“快充”。交流充电桩固定安装在电动汽车外、与交流电网连接 ，但它只提供电力输出，没有充电功能，充电式连接车载充电机才能为电动汽车充电，是典型的“慢充”。在现在的市场上，直流电源的制作成本较昂贵，所以价格明显高于交流充电桩。
4 解决充电桩智能小区用电的供电方案
4.1 在小区发展公网变压器，解决小区充电桩用电问题
根据小区电动汽车的发展前景，做好预测 ，提前介入，当然 这要在政府支持，小区物业配合的前提下，按照充电桩的实际负 荷合理配备公用变压器 ，实施一桩一表。
4.2 采用APF有源电力滤波器
将有源电力滤波器用于充电站谐波治理的基本思想是从电动 汽车充电机产生的谐波电流中检测出谐波电流分量，由补偿装置产生一个与该分量大小相等而极性相反的电流分量去抵消它，从而使得流入电网的电流中只含有基波分量。APF装置具有动态响应速度快，补偿功能多样化，可削弱闪变并补偿无功的特点，且其补偿特性不受电网阻抗的影响，由自身运算与控制电路来决定。
4.3 在小区原有供配电设备基础上发展充电桩
原有小区在初建期间，配电设施一般考虑小区住户，小区配套公用设施的用电，变压器的负荷率一般都已达到80%左右，在 此基础上增加充电桩用电，显然不够用，因为电动车充电桩每一个桩一般容量都在7千瓦以上，有的快速充电桩需用功率达到30千瓦。如果按此计算，一个小区100个车位就需要3000千瓦，且充电时间一般都会集中在夜间，一方面晚上停到车位上就是充电的好的时间，其次23点以后是谷段电价，价格便宜，充电的时间当然是在这一时间段充电，因此，小区充电桩的负荷利用率会很高的，而这个负荷是原有小区供配电设备无法承受的。因此要解决小区停车位充电桩的用电问题，还是要考虑专变供电，才能解决。其第一种方式就是由小区物业出面，根据需用负荷申请增容。
5 充电桩技术的趋势是智能化
要想解决充电桩安装困难的原因就对充电桩的工作原理和核心技术进行一定程度地了解。我国现在可见的充电桩一般按照充电方式的不同可以分为两种：接触式充电桩和非接触式的充电桩。非接触式充电桩的工作原理就是通过磁场感应的方式进行对电动汽车充电，和手机的无线充电工作原理是一样的。但是目 前应用广的还是接触式的充电桩，因为这种方式的充电桩的经济性和功率性是好于非接触式的充电桩。充电桩要想得到广泛应用就实现智能化，通过对充电设备的电池进行智能识别，然后控制相应的充电电压、电流，使充电效率得到很大的提高，也保证了设备的安全性。充电桩的智能化是靠相关的研发人员在研发时对其进行程序的编写，保证充电桩的智能化，使时间得到合理的控制，因为时间如果太长，一般人就会没有耐心等待了，所以这也是充电桩技术研发时需要考虑的问题。
6安科瑞充电桩收费运营云平台
6.1概述

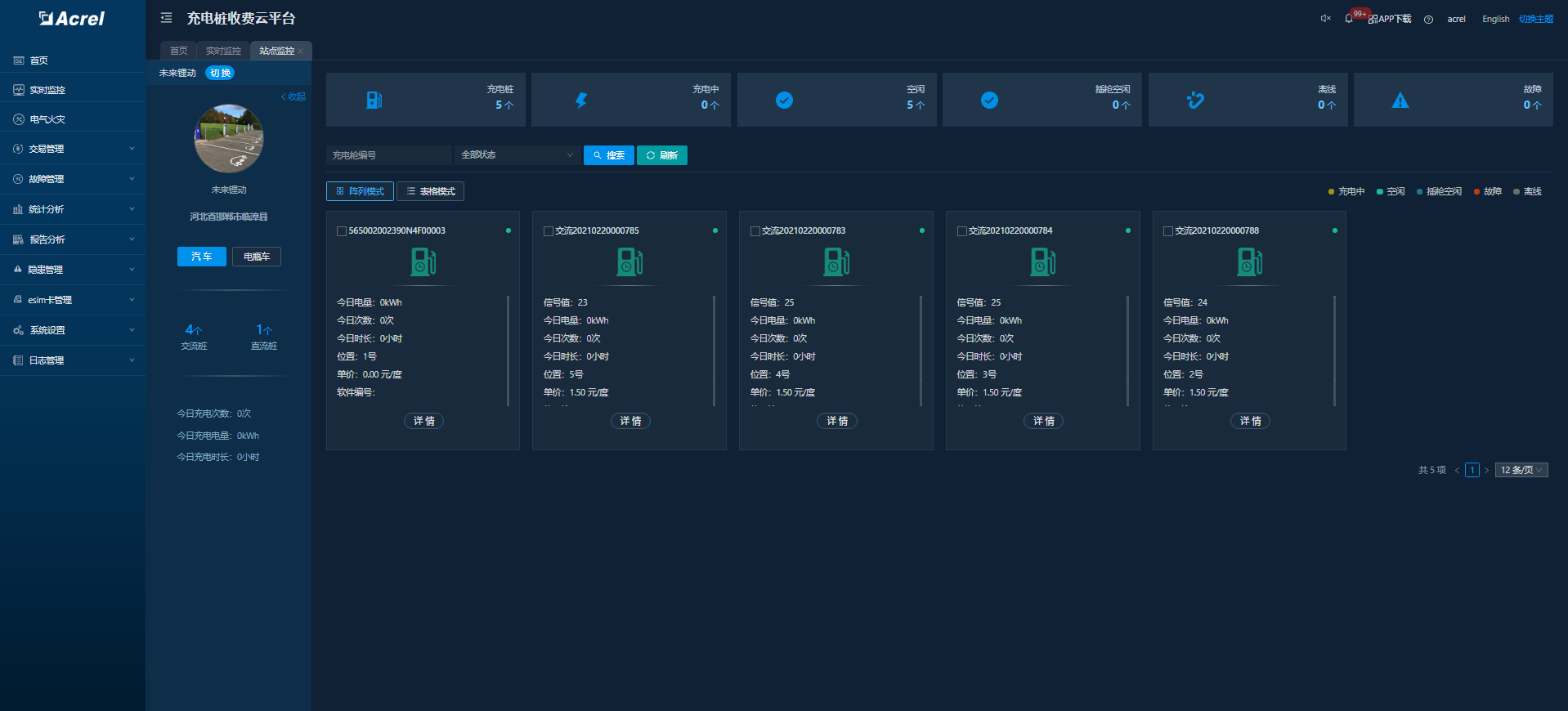

AcrelCloud-9000安科瑞充电桩收费运营云平台系统通过物联网技术对接入系统的汽车充电站、电动自行车充电站以及各个充电桩进行不间断地数据采集和监控，实时监控充电桩运行状态，进行充电服务、支付管理，交易结算，资源管理、电能管理、明细查询等，同时对充电机过温保护、漏电、充电机输入/输出过压、欠压、绝缘低各类故障进行预警；充电桩支持以太网、4G或WIFI等方式接入互联网，用户通过微信、支付宝、云闪付扫码充电。
6.2应用场合

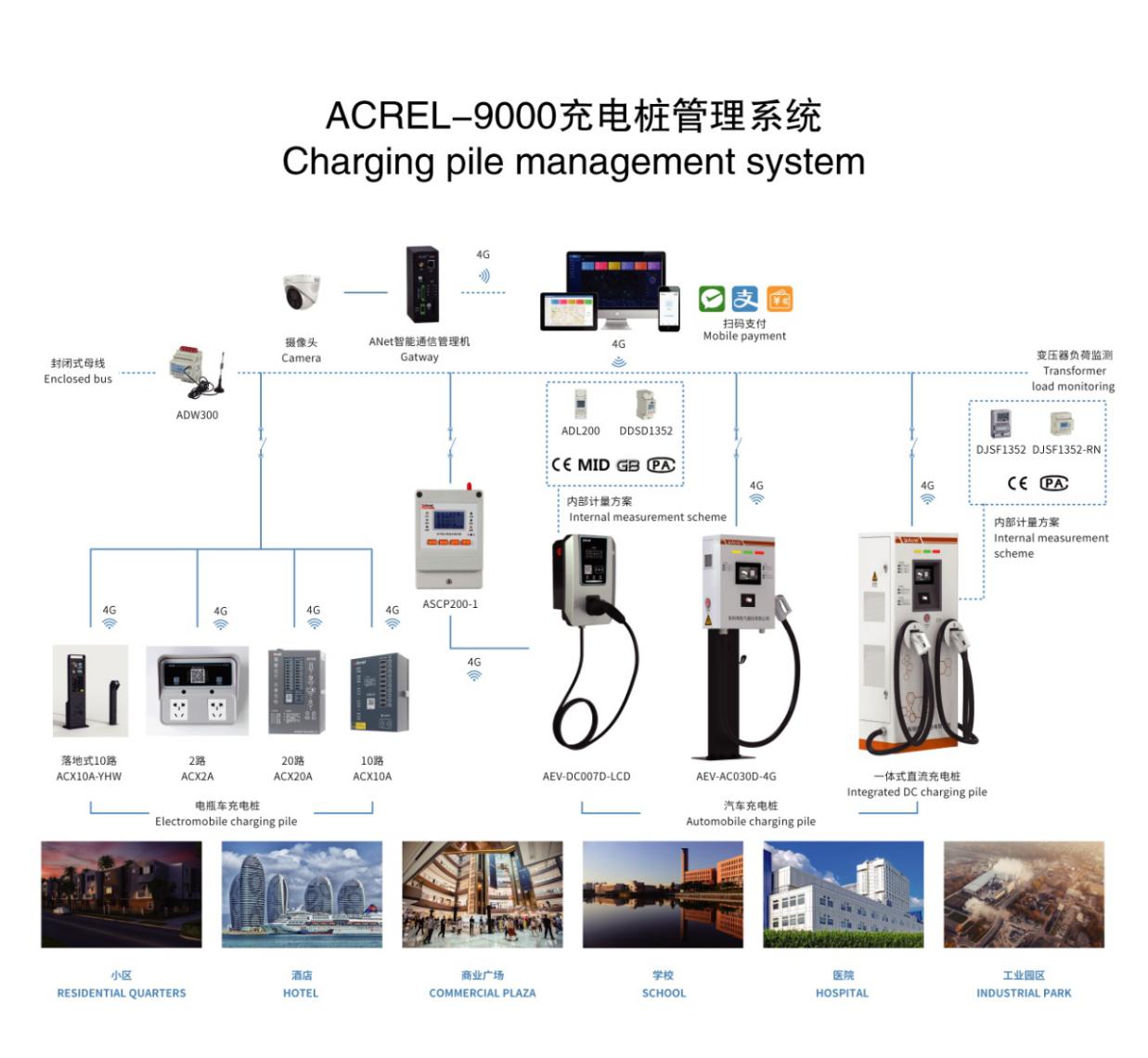

适用于住宅小区等物业环境、各类企事业单位、医院、景区、学校、园区等公建、公共停车场、公路充电站、公交枢纽、购物中心、商业综合体、商业广场、地下停车场、高速服务区、公寓写字楼等场合。

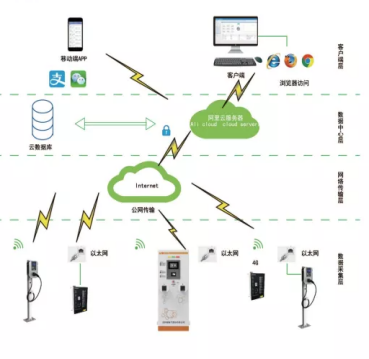

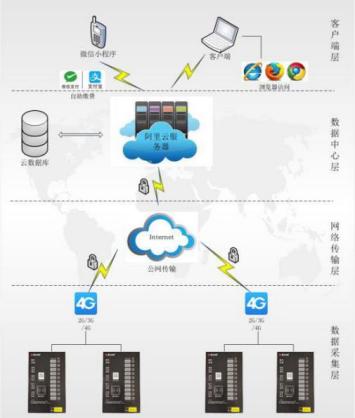

6.3系统结构
现场设备层：连接于网络中的各类传感器，包括多功能电力仪表、汽车充电桩、电瓶车充电桩、电能质量分析仪表、电气火灾探测器、限流式保护器、烟雾传感器、测温装置、智能插座、摄像头等。
网络通讯层：包含现场智能网关、网络交换机等设备。智能网关主动采集现场设备层设备的数据，并可进行规约转换，数据存储，并通过网络把数据上传至搭建好的数据库服务器，智能网关可在网络故障时将数据存储在本地，待网络恢复时从中断的位置继续上传数据，保证服务器端数据不丢失。
平台管理层：包含应用服务器和数据服务器，完成对现场所有智能设备的数据交换，可在PC端或移动端实现实时监测充电站配电系统运行状态、充电桩的工作状态、充电过程及人员行为，并完成微信、支付宝在线支付等应用。

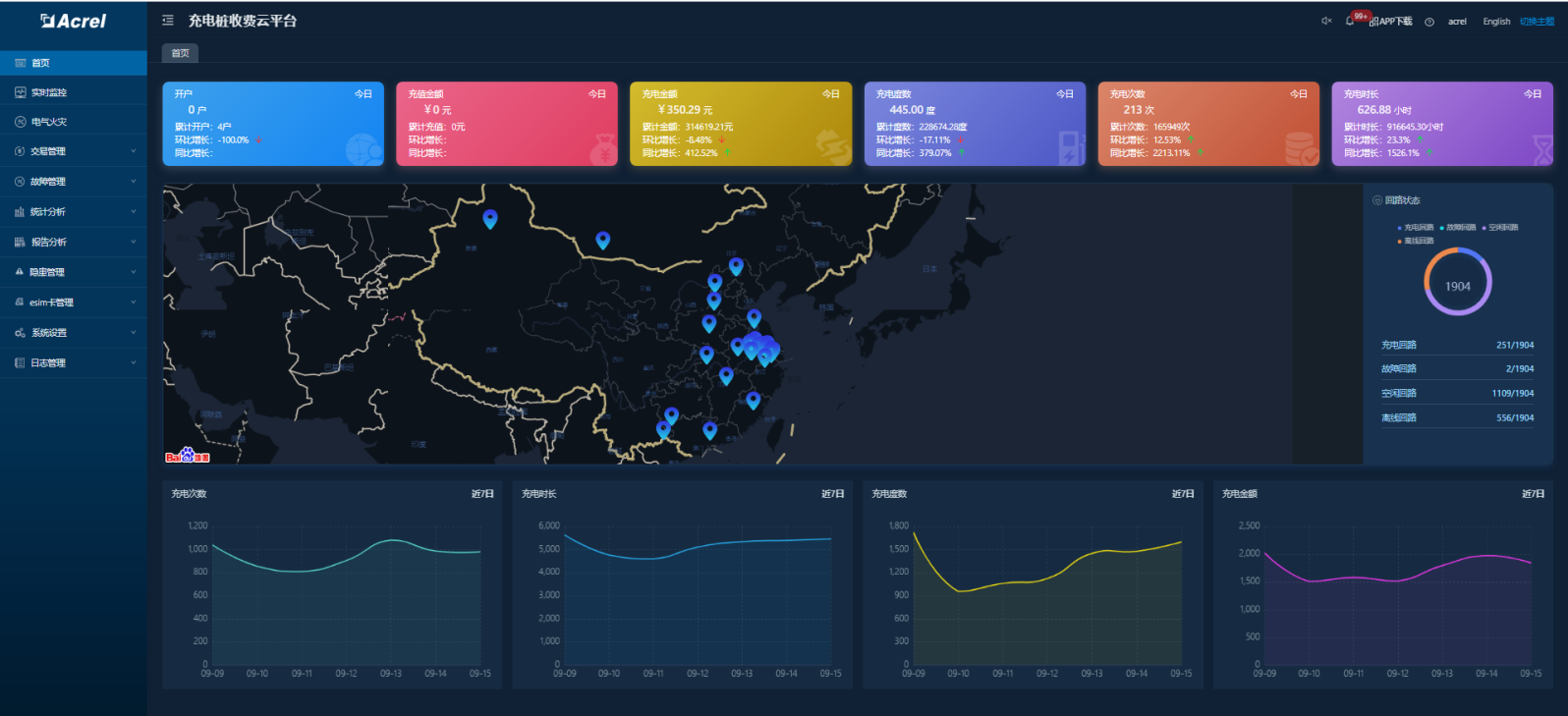

6.4平台功能描述
6.4.1充电服务
充电设施搜索，充电设施查看，地图寻址，在线自助支付充电，充电结算，导航等。
6.4.2首页总览

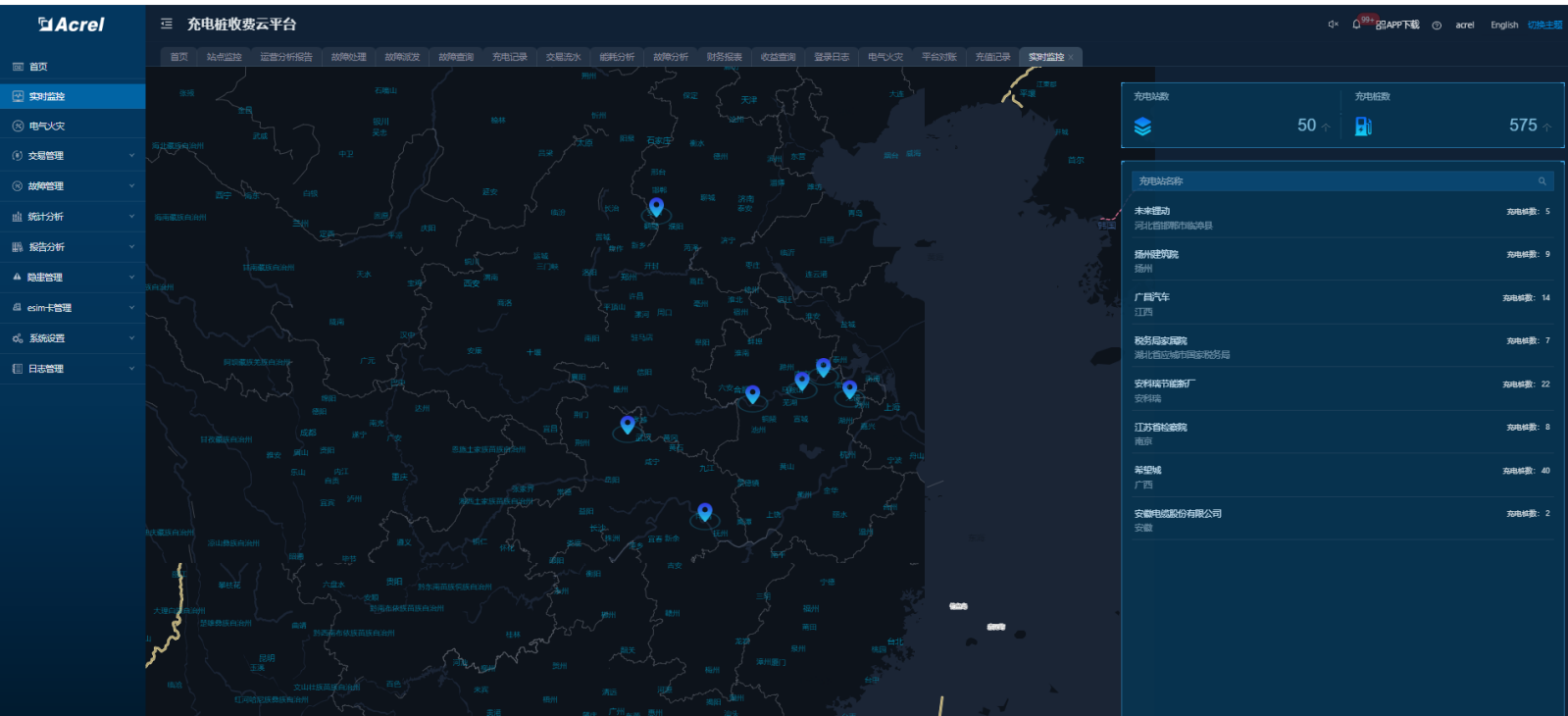

总览当日、当月开户数、充值金额、充电金额、充电度数、充电次数、充电时长，累计的开户数、充值金额、充电金额、充电度数、充电次数、充电时长，以及相应的环比增长和同比增长以及桩、站分布地图导航、本月充电统计。

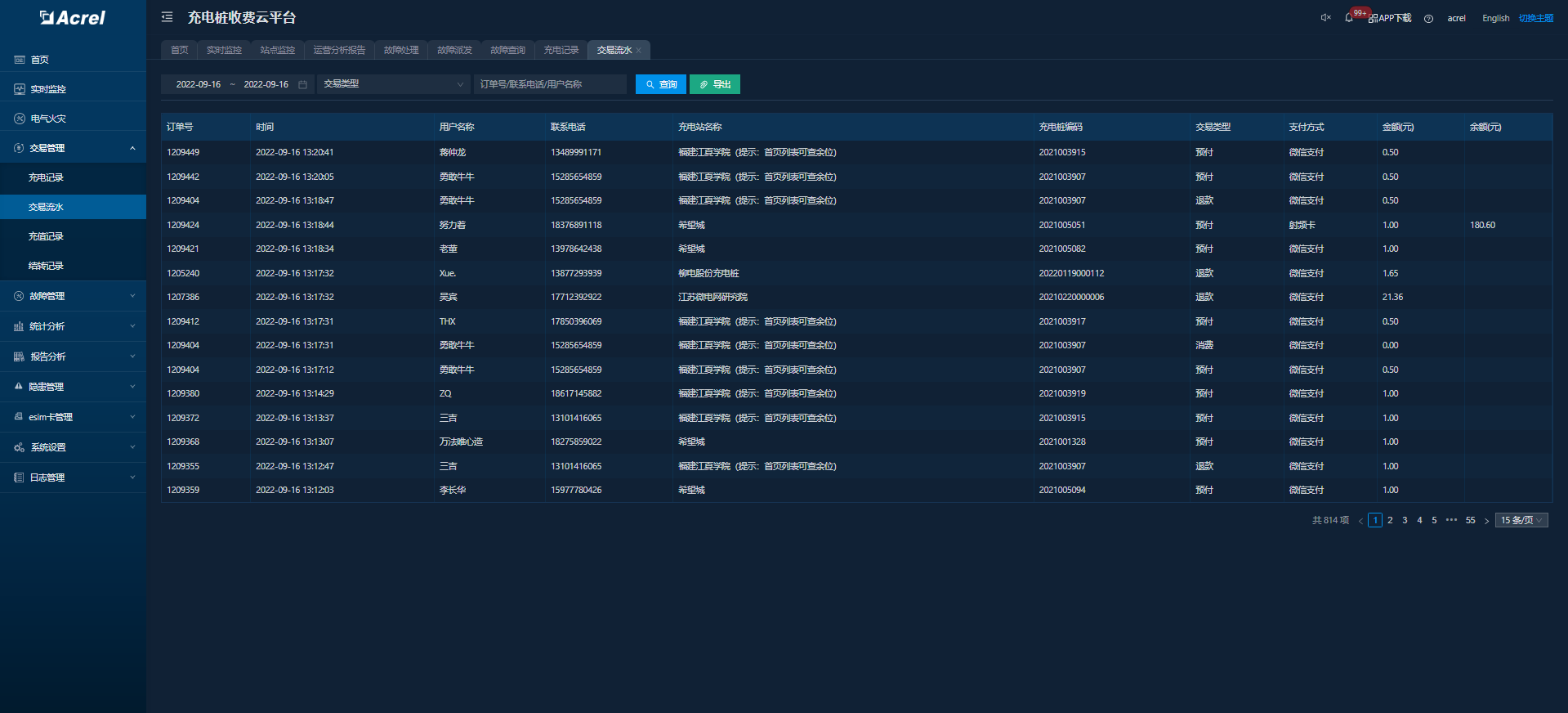

6.4.3交易结算
充电价格策略管理，预收费管理，账单管理，营收和财务相关报表。

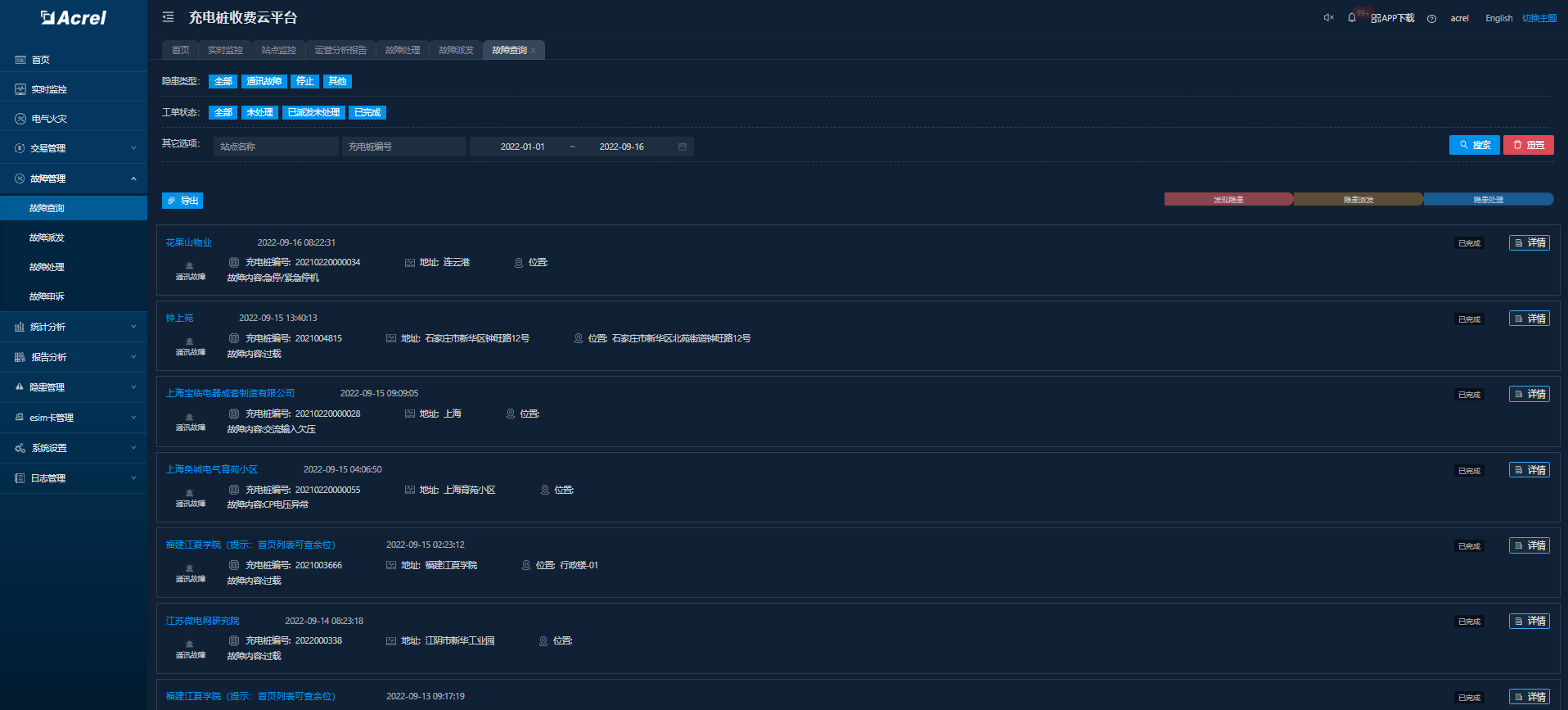

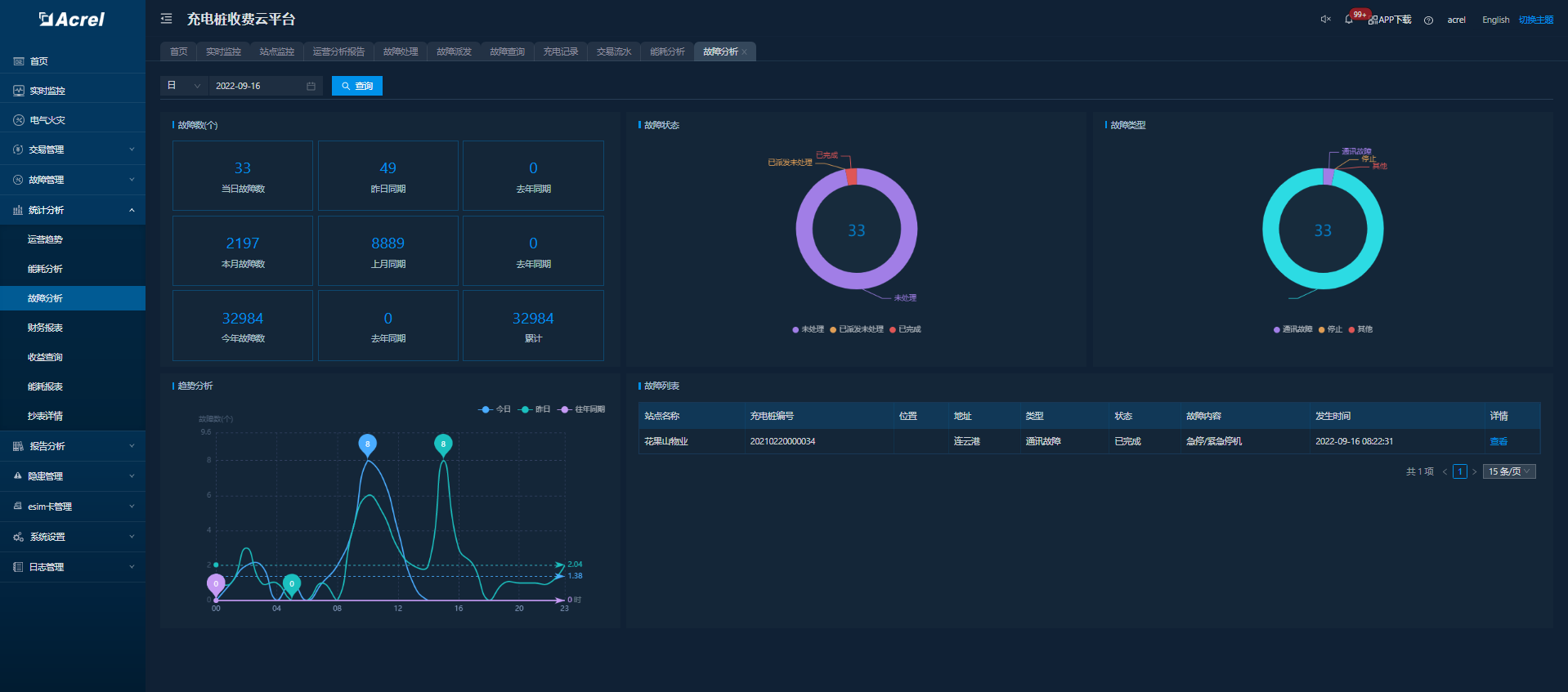

6.4.4故障管理
故障管理故障记录查询、故障处理、故障确认、故障分析等管理项，为用户管理故障和查询提供方便。

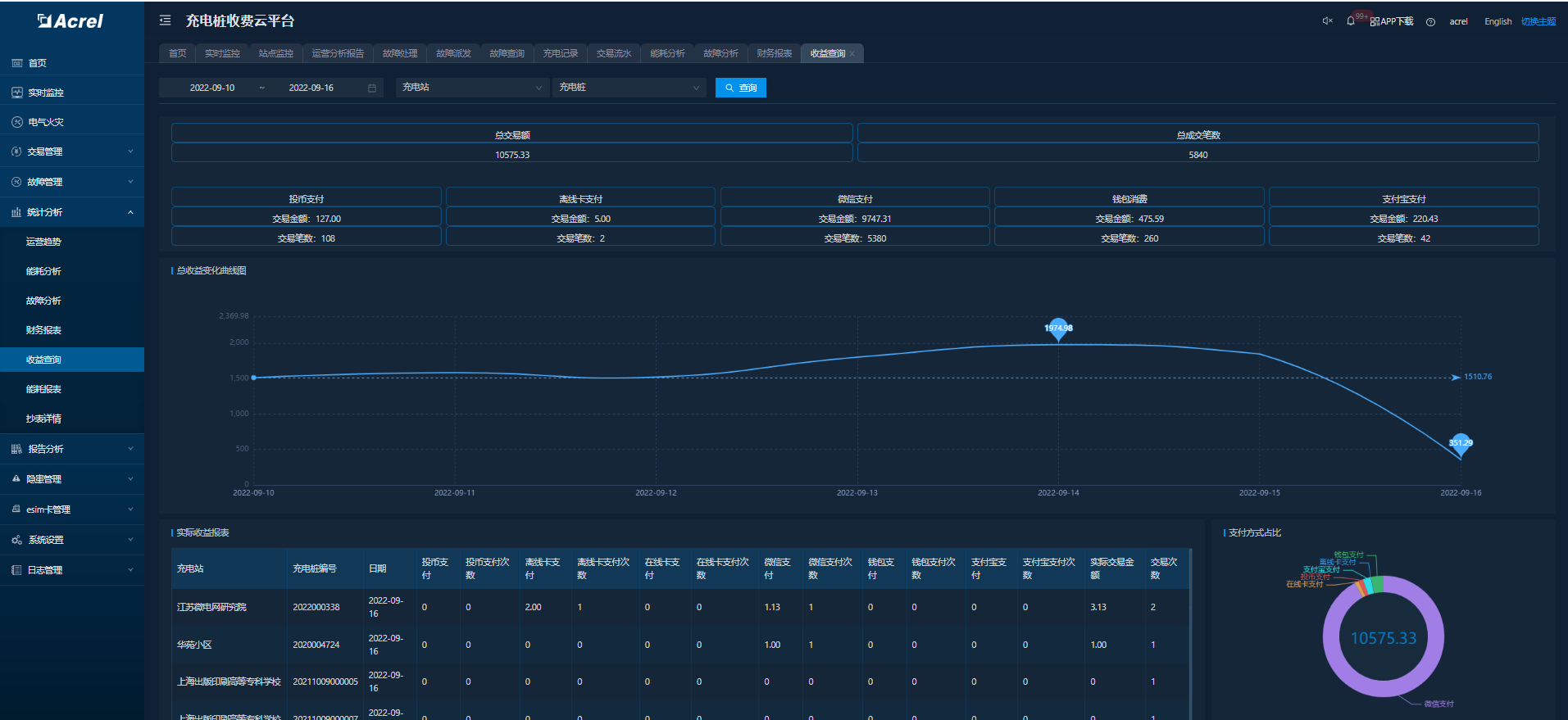

6.4.5统计分析

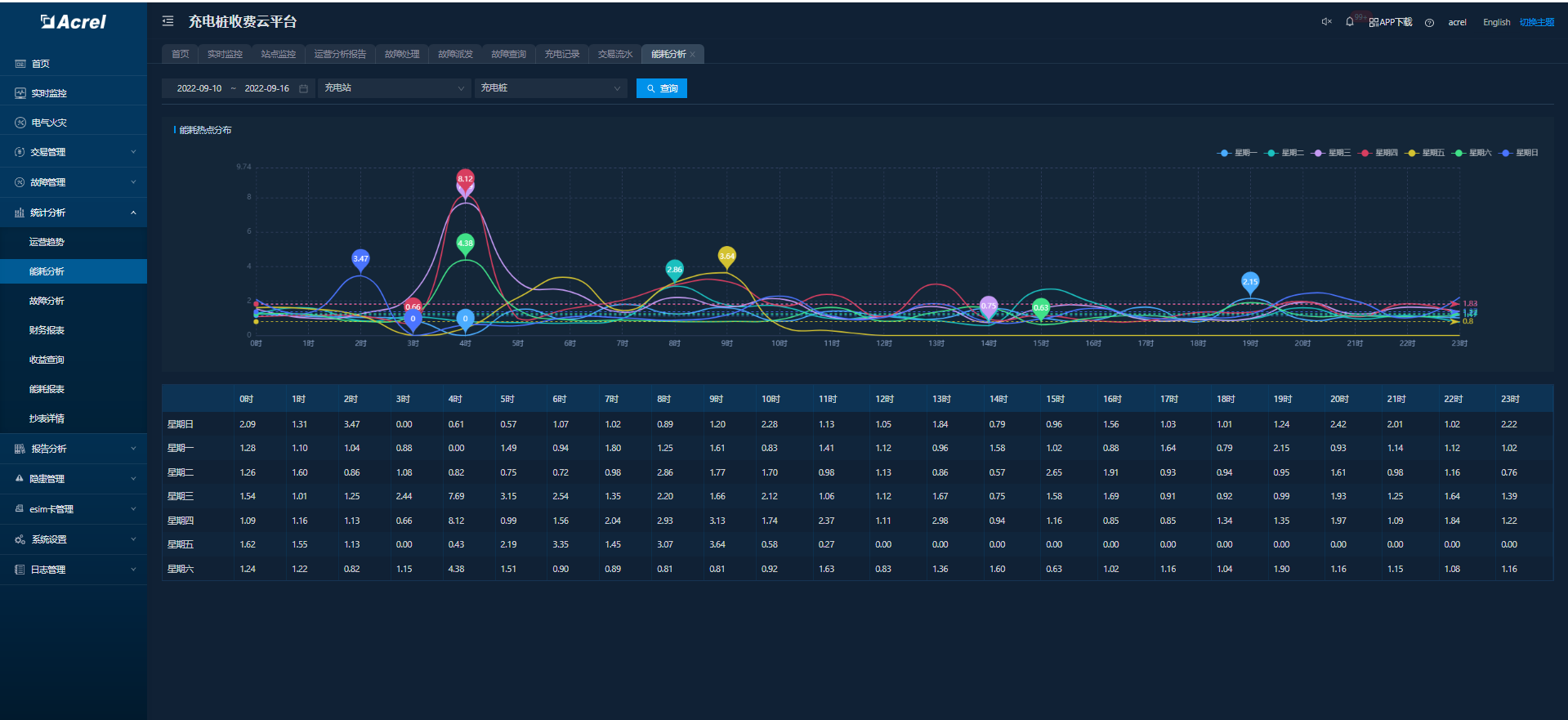

统计分析支持运营趋势分析、收益统计，方便用户以曲线、能耗分析等分析工具，浏览桩的充电运营态势。
6.4.6运营报告

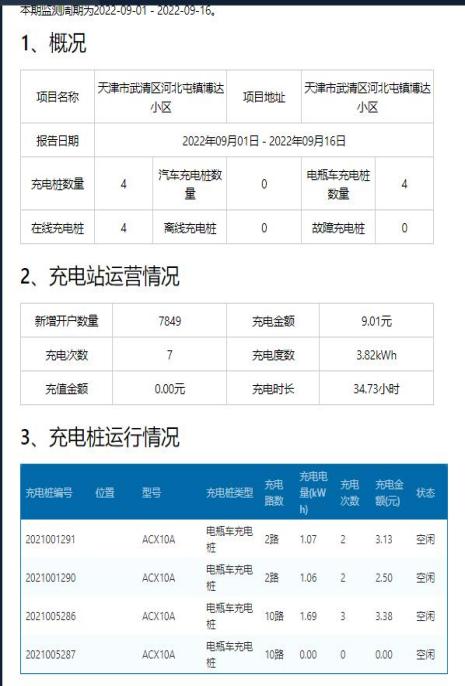

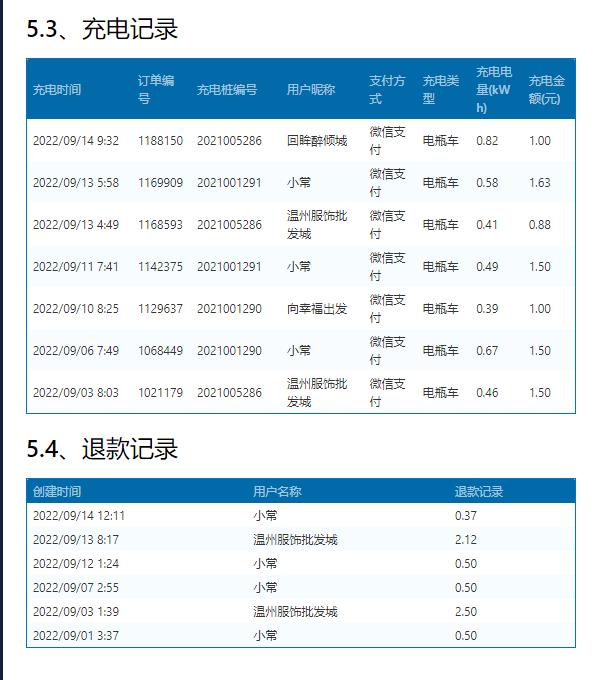

按用户指定周期分析汽车、电瓶车充电站、桩运行、交易、充值、充电及报警、故障情况，形成分析报告。
6.4.7APP、小程序移动端支持

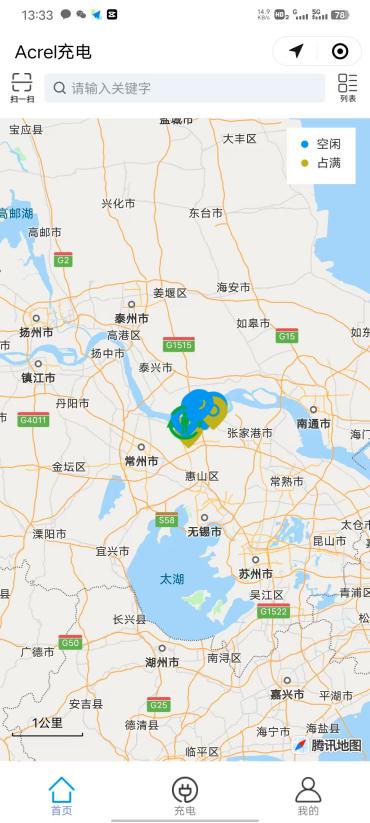

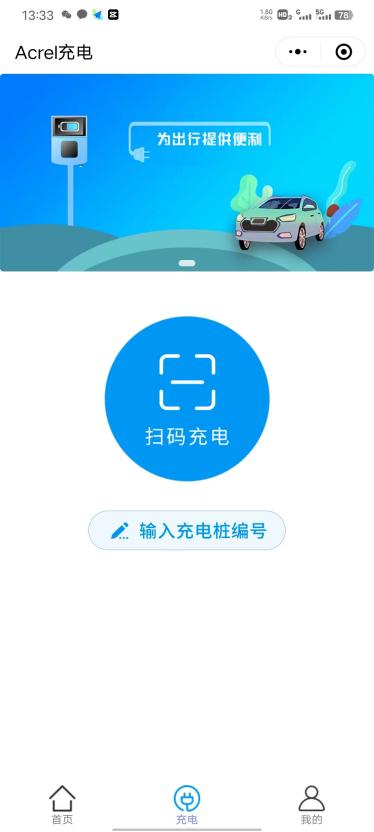

通过模糊搜索和地图搜索的功能，可查询可用的电桩和电站等详细信息。扫码充电，在线支付:扫描充电桩二维码，完成支付，微信支付完成后，即可进行充电。
6.4.8资源管理
充电站档案管理，充电桩档案管理，用户档案管理，充电桩运行监测，充电桩异常交易监测。
6.5选型配置
| 类型 | 型号 | 图片 | 功能 |
| 安科瑞汽车充电桩收费运营云平台 | AcrelCloud-9000 |
| (一)资源管理 充电站档案管理，充电桩档案管理，用户档案管理，充电桩异常交易监测 (二)交易结算 充电价格策略管理，预收费管理，账单管理，营收和财务相关报表 (三)用户管理 用户注册，用户登录，用户帐户管理 (四)充电服务 充电设施搜索，充电设施查看，地图寻址，在线自助支付充电，充电结算，导航等 (五)微信小程序 扫码充电，账单查询、充电信息监测等功能 (六)数据服务 数据采集，数据存储和解析 (七)收益隔天结转到帐 |
| 安科瑞电瓶车充电桩收费运营云平台 | AcrelCloud-9500 |
| (一)资源管理 充电站档案管理，充电桩档案管理，用户档案管理，充电桩异常交易监测 (二)交易结算 充电价格策略管理，预收费管理，账单管理，营收和财务相关报 (三)用户管理 用户注册，用户登录，用户帐户管理 (四)充电服务 充电设施搜索，充电设施查看，地图寻址，在线自助支付充电，充电结算，导航等 (五)微信小程序 扫码充电，账单查询、充电信息监测等功能 (六)数据服务 数据采集，数据存储和解析 (七)收益隔天结转到帐 |
| IC卡汽车充电桩管理系统（本地单价版） | Acrel-AVMS | / | 输入输出：AC220V 1个充电接口，充电线长5米；输出功率7KW;扫码刷卡支付;标配 无线通讯：4G、WIFI、蓝牙三选一 （下单备注规格，无备注默认4G通讯） |

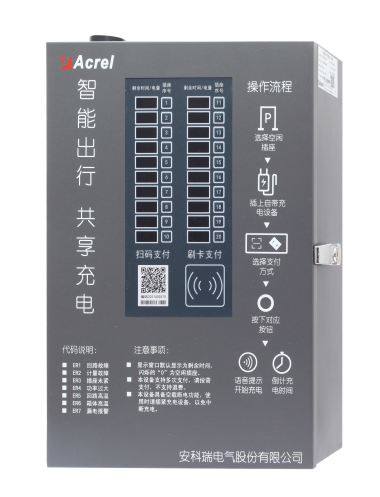

| 10路电瓶车智能充电桩 | ACX10A系列 |

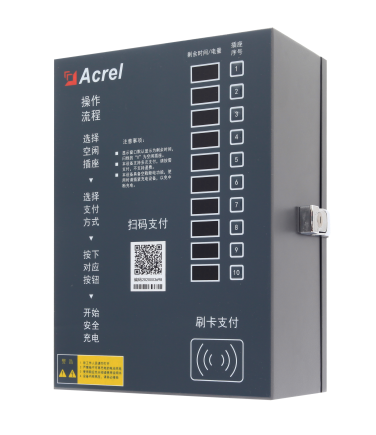

| 10路最大承载电流25A，单路最大输出电流3A，单回路最大功率1000W，总功率5500W。充满自停、断电记忆、短路保护、过载保护、空载保护。故障回路识别、远程升级、功率识别、独立计量、告警上报。 可选配 K(进线漏保) C(每回路测温) J(进线计量，单相电能表) L(进线漏电监测，超限跳开所有回路) ACX10A-TYHN 户内使(IP21),支持投币、刷卡，扫码、免费充电 ACX10A-TYN 户内使用(IP21)，支持投币、刷卡，免费充电 ACX10A-YHW 户外使用(IP65)，支持刷卡，扫码，免费充电 ACX10A-YHN 户内使用(IP21)，支持刷卡，扫码，免费充电 ACX10A-YW户外使用(IP65),支持刷卡、免费充电 ACX10A-MW 户外使用(IP65)，仅免费充电，不能刷卡扫码 |
| 20路电瓶车智能充电桩 | ACX20A系列 |
| 20路最大承载电流50A，单路最大输出电流3A，单回路最大功率1000W，总功率11kW。充满自停、断电记忆、短路保护、过载保护、空载保护、故障回路识别、远程升级、功率识别，报警上报。可选配 K(进线漏保) C(每回路测温) J(进线计量，单相电能表) L(进线漏电监测，超限跳开所有回路) ACX20A-YHN 户内使用(IP21),支持刷卡，扫码，免费充电 ACX20A-YN 户内使用(IP21)，支持刷卡，免费充电 |

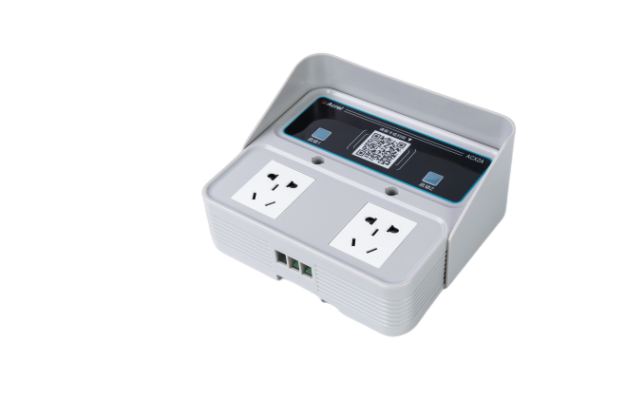

| 2路智能插座 | ACX2A系列 |
| 2路最大承载电流20A，单路最大输出电流10A，单回路最大功率2200W，总功率4400W。充满自停、断电记忆、短路保护、过载保护、空载保护。故障回路识别、远程升级、功率识别，报警上报。 ACX2A-YHN 户内使用(IP21)，支持刷卡、扫码充电，单路最大电流10A ACX2A-HN 户内使用(IP21)，支持扫码充电，单路最大电流10A ACX2A-YN 户内使用(IP21)，支持刷卡充电，单路最大电流10A |

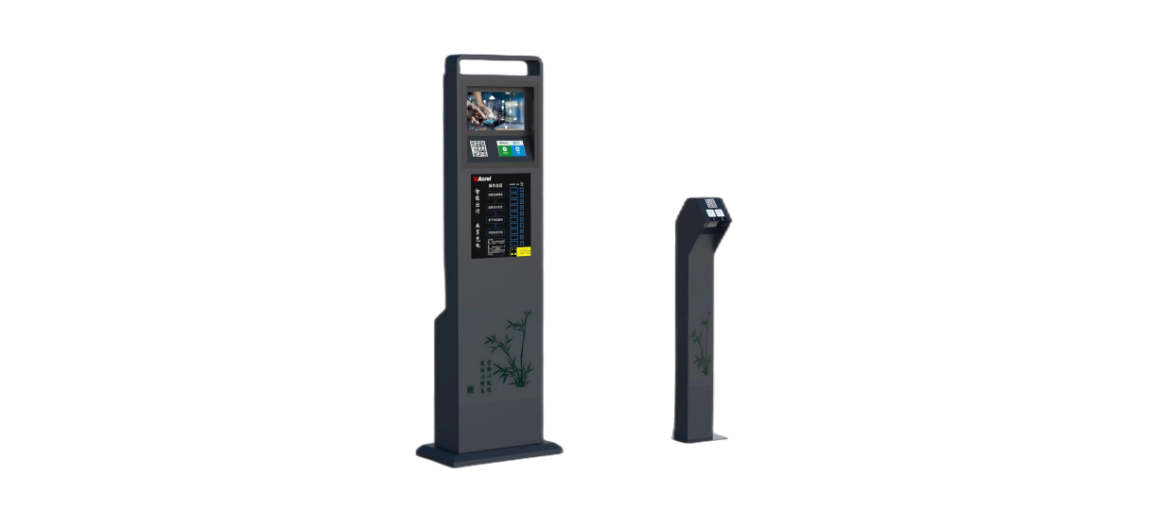

落地式电瓶车智能充电桩 | ACX10B系列 |
| 10路最大承载电流25A，单路最大输出电流3A，单回路最大功率1000W总功率5500W，充满自停、断电记忆、短路保护、过载保护、空载保护。故障回路识别、远程升级、功率识别、独立计量、告警上报可选配 K(进线漏保) C(每回路测温) J(进线计量，单相电能表) L(进线漏电监测，超限跳开所有回路) ACX10B-YHW 户外使用，落地式安装，包含1台主机及5根立柱，支持刷卡、扫码充电,不带广告屏 ACX10B-YHW-LL 户外使用，落地式安装，包含1台主机及5根立柱，支持刷卡、扫码充电。液晶屏支持U盘本地投放图片及视频广告 |

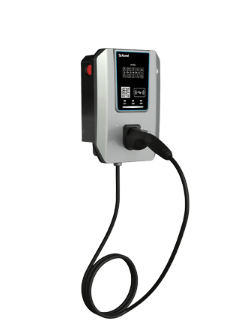

| 7KW交流充电桩 | AEV-AC007D |
| 额定功率7kW，单相三线制，防护等级IP65，具备防雷保护、过载保护、短路保护、漏电保护、智能监测、智能计量、远程升级，支持刷卡、扫码、即插即用。 通讯方式：4G/WIFI/蓝牙 支持刷卡，扫码、免费充电 可选配触摸显示屏（LCD) |

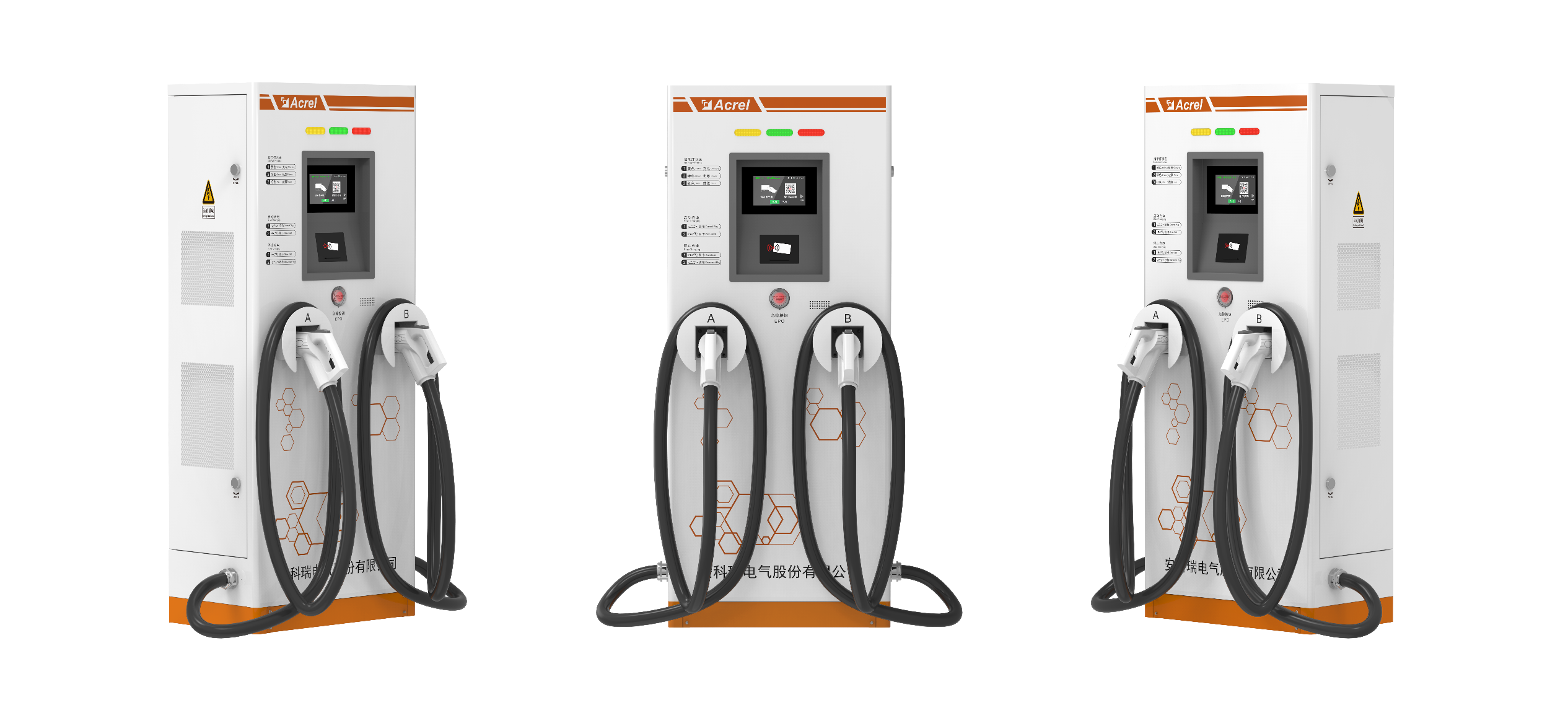

| 30KW直流桩 | AEV-DC030D |

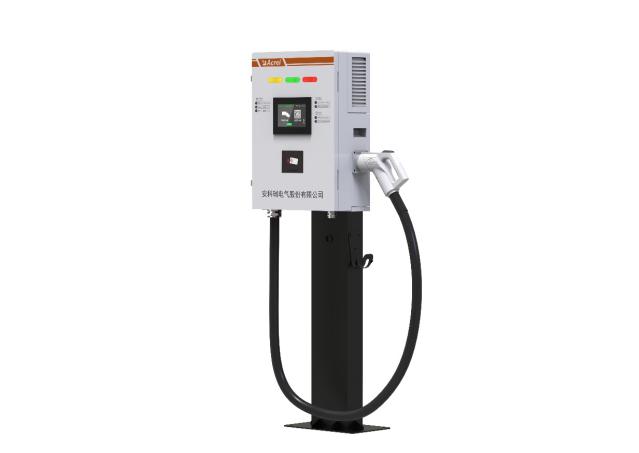

| 额定功率30kW，三相五线制，防护等级IP54，具备防雷保护、过载保护、短路保护、漏电保护、智能监测、智能计量、恒流恒压、电池保护、远程升级，支持刷卡、扫码、即插即用 通讯方式：4G/以太网 支持刷卡，扫码、免费充电 |
| 60KW直流桩 | AEV-DC060S |
| 额定功率60kW，三相五线制，防护等级IP54，具备防雷保护、过载保护、短路保护、漏电保护、智能监测、智能计量、恒流恒压、电池保护、远程升级，支持刷卡、扫码、即插即用 通讯方式：4G/以太网 支持刷卡，扫码、免费充电 |
| 120KW直流桩 | AEV-DC120S | 额定功率120kW，三相五线制，防护等级IP54，具备防雷保护、过载保护、短路保护、漏电保护、智能监测、智能计量、恒流恒压、电池保护、远程升级，支持刷卡、扫码、即插即用 通讯方式：4G/以太网 支持刷卡，扫码、免费充电 | |
IC充值卡 | ACX10A-IC02 |
| 充电桩配套购电卡 |
| 充值机 | ACX10A-CZJ01 |
| 电瓶车充电桩开卡读卡器 |
| 7kw交流充电桩立柱 | AEV-AC007LZ |
| 用于AEV-AC007D立柱安装 |
| 30kw直流充电桩立柱 | AEV-DC030LZ |
| 用于30kw充电桩AEV-DC030D专用立柱套件，可实现落地式安装安装 |

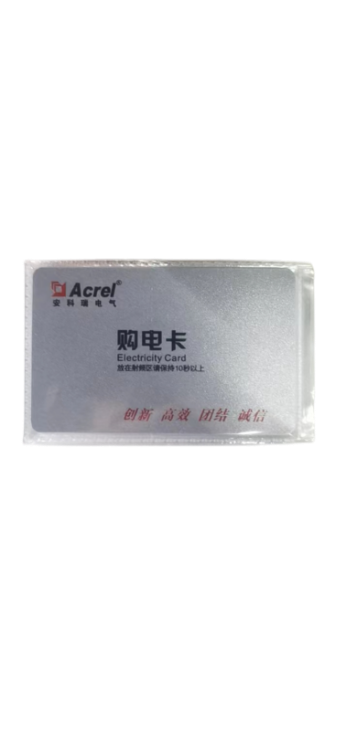

| 汽车充电桩IC卡 | M1射屏卡 |
| 通过刷卡控制电动汽车充电桩的启停并扣费 |

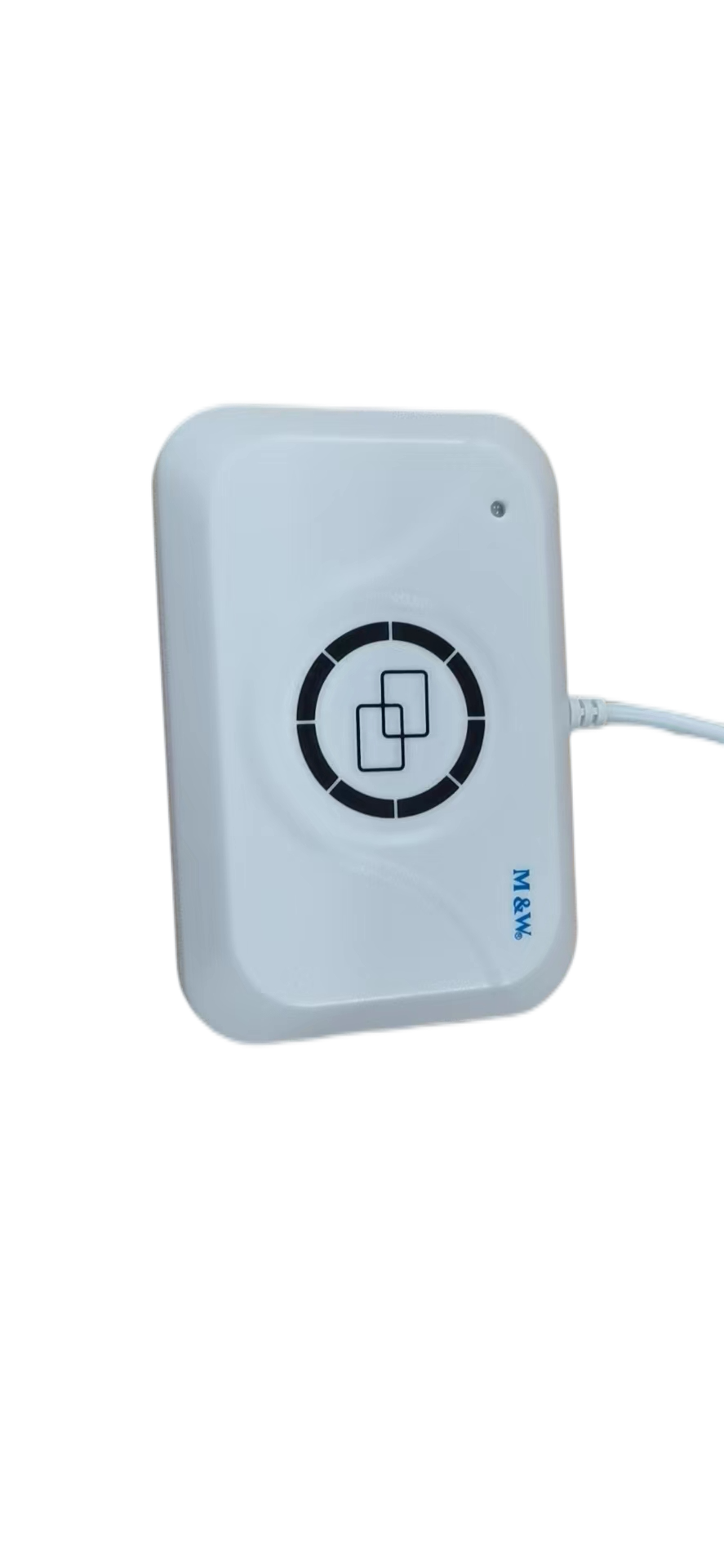

| 汽车充电桩读卡器 | 读卡器 |
| 汽车充电桩开卡读卡器 |
电气防火限流式保护器 | ASCP200-40B |

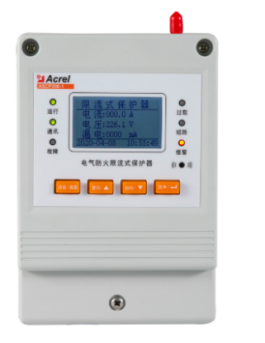

| 壁挂式安装，可实现短路限流灭弧保护、过载限流保护、内部超温限流保护、过欠压保护、漏电监测、线缆温度监测等功能；1路RS485通讯，1路NB 无线通讯(选配)；额定电流为0~40A，额定电流菜单可设。 |

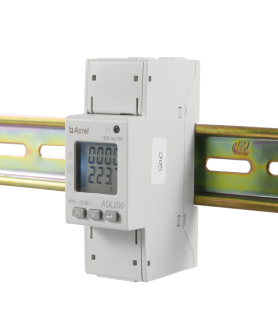

| 导轨式电能表 | ADL200 |
| 单相U、I 、P、Q、S、PF、F 等全电参量测量， 有功无功电能统计；LCD显示；可选配 RS485 通讯功能，方便用户电瓶车充电桩汽车充电桩进行用电监测计量。 |
| 导轨式直流电能表 | DJSF1352-RN |
| 直流电压、电流、功率测量及正反向电能计量，复费率电能统计，SOE事件记录；红外通讯，电压最大输入1000V,电流外接分流器接入（75mV)或霍尔元件接入（0-5V)导轨式安装，电能精度1级，8位LCD显示，标配2路开关量输入，2路开关量输出，1路 RS485 通讯，1路直流电能计量，AC/DC85-265V，供充电桩直流计量。 |
7结语
电动汽车充电站作为智能用电小区的重要组成部分，也是未来新型交通能源转型路线的主要载体。在未来城市中电动汽车的广泛普及与用电小区电动汽车充电桩的运营实际上体现了智能电网对“电网和用户间的智能互动”、“鼓励使用各种形式分布式能 源”、“发展清洁环保型电力能源”与“推进低碳经济”的需求。
