设计 生产
线宽 间距 过孔
根据生产的要求进行桥接
Class 电源走线 和 信号走线

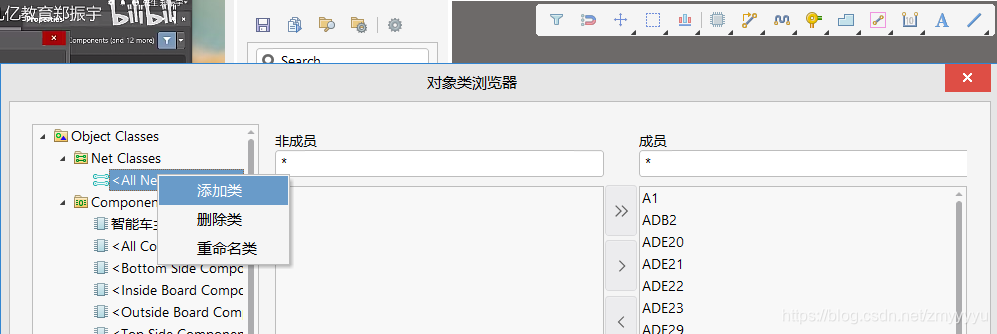

设计—》类里有
将所有的电源都添加进电源类里

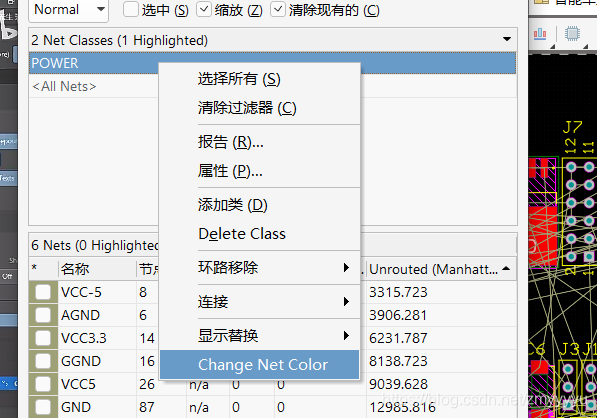

新建的类别可以在Panls的PCB中看到

并且可以在这里面改变线的颜色

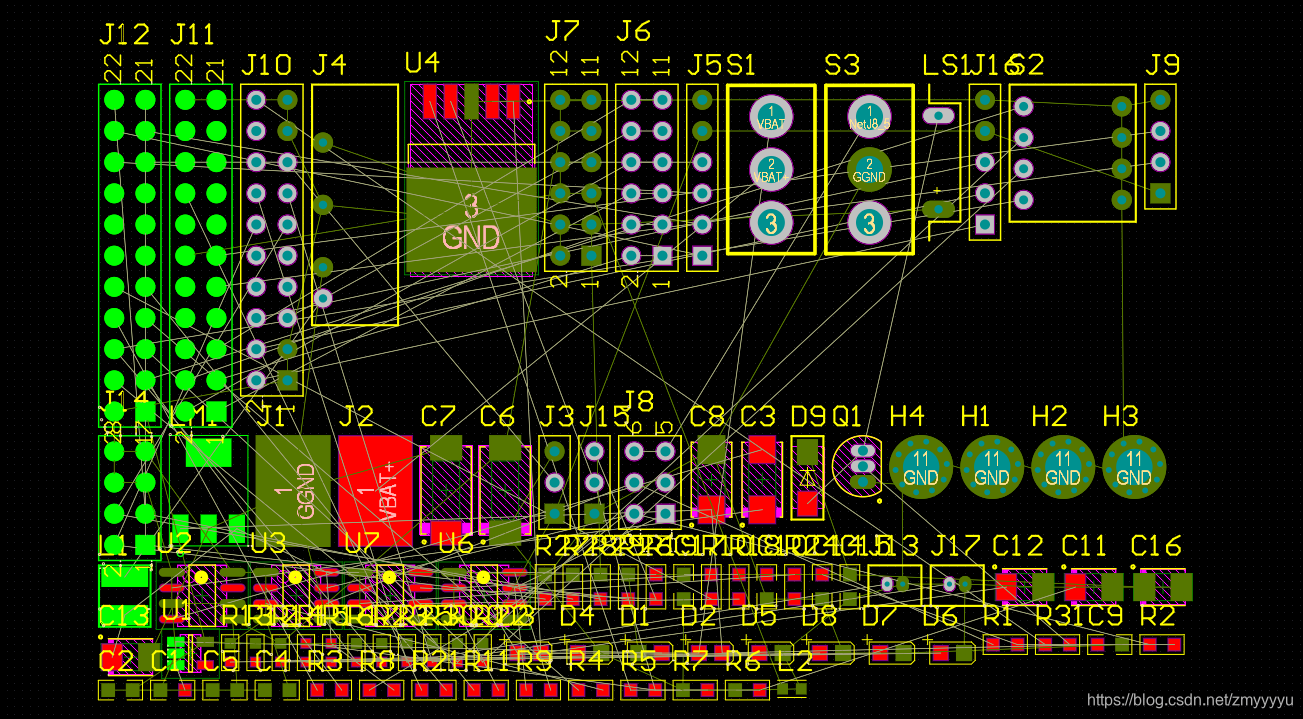

区分电源
对于走线的宽度,电源主要是用来载流的，信号主要是用来做信号通讯的
线宽的要求：电源线宽要加粗，其他信号线的话，连上就行

上面就是Class的创建，用来区分电源和信号线的不同

设计参数：规则设置;
设计–》规则中有九大类

电气性能规则
包含间距规则，短路 开路规则

包含信号的线宽规则

过孔规则

拓扑结构的规则
差分线的规则
栅孔的规则

上是贴片规则

阻焊规则

铺铜规则

测试点的规则

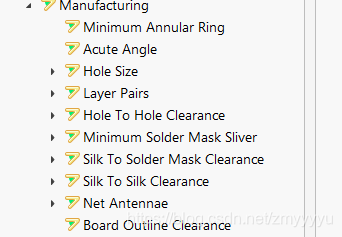

生产部分的规则

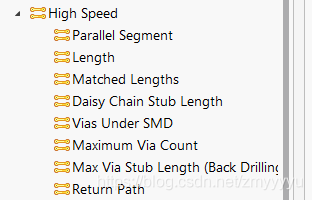

高速部分的规则

防置器件的规则

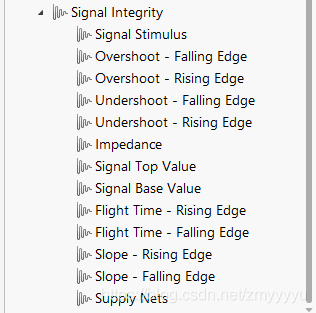

信号完整性分析的规则

常用的规则:

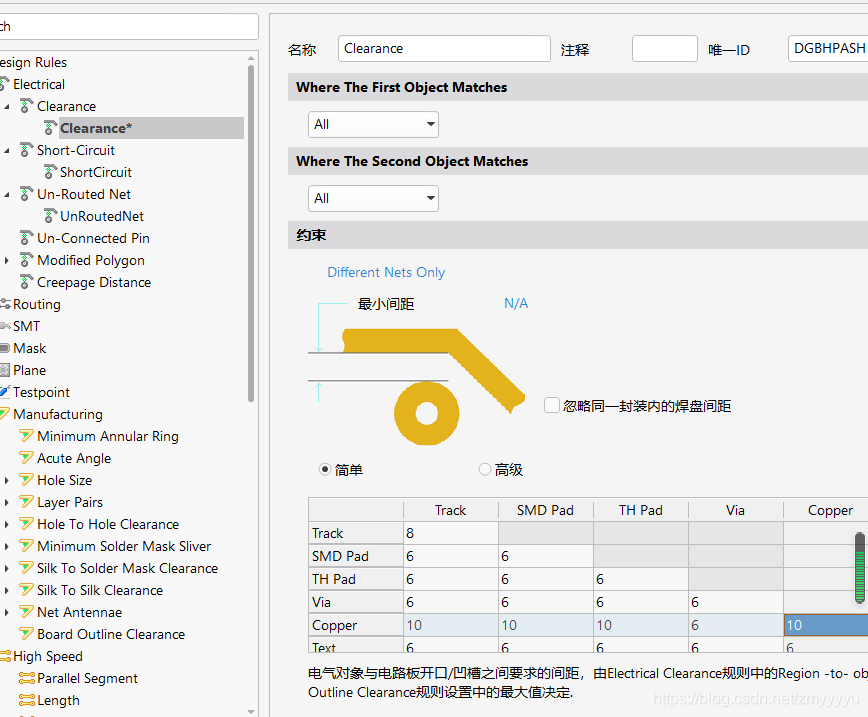

间距规则;
同等条件下：6mil以上间距生产成本是最低的
间距越小，生产报废率会提高

快捷键R+P测量间距
改变了铺铜的间距后，重新铺铜的操作
尽量让信号线宽大于6mil

设置新的走线规则；即铺不同网络的时候走线宽度分别设置好

更改名称，以及选中所创建的Class类
如果更改了规则，但是线宽还是没有变化，那是因为优先级没有调整
优先级调整方法如上图所示
