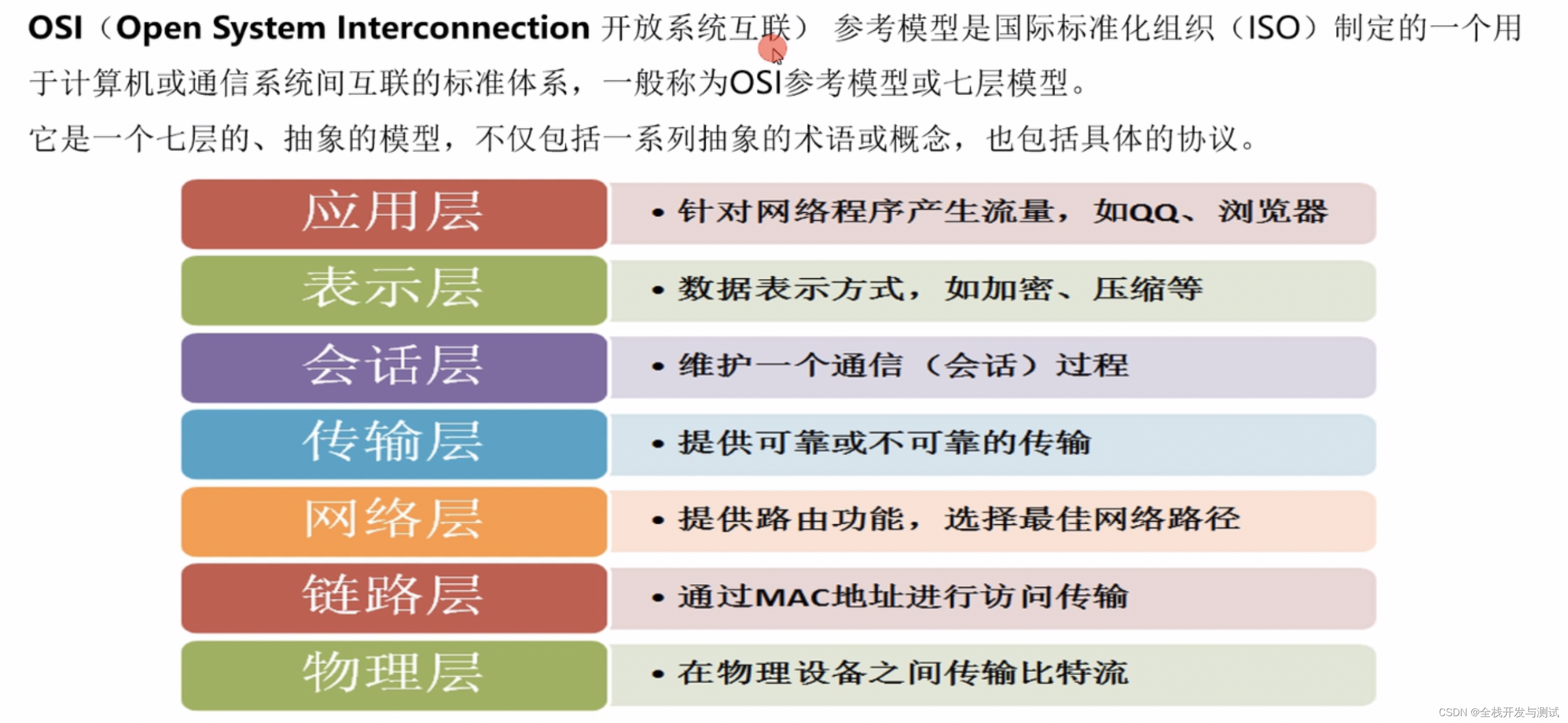

1. OSI 网络模型

2. TCP/IP协议

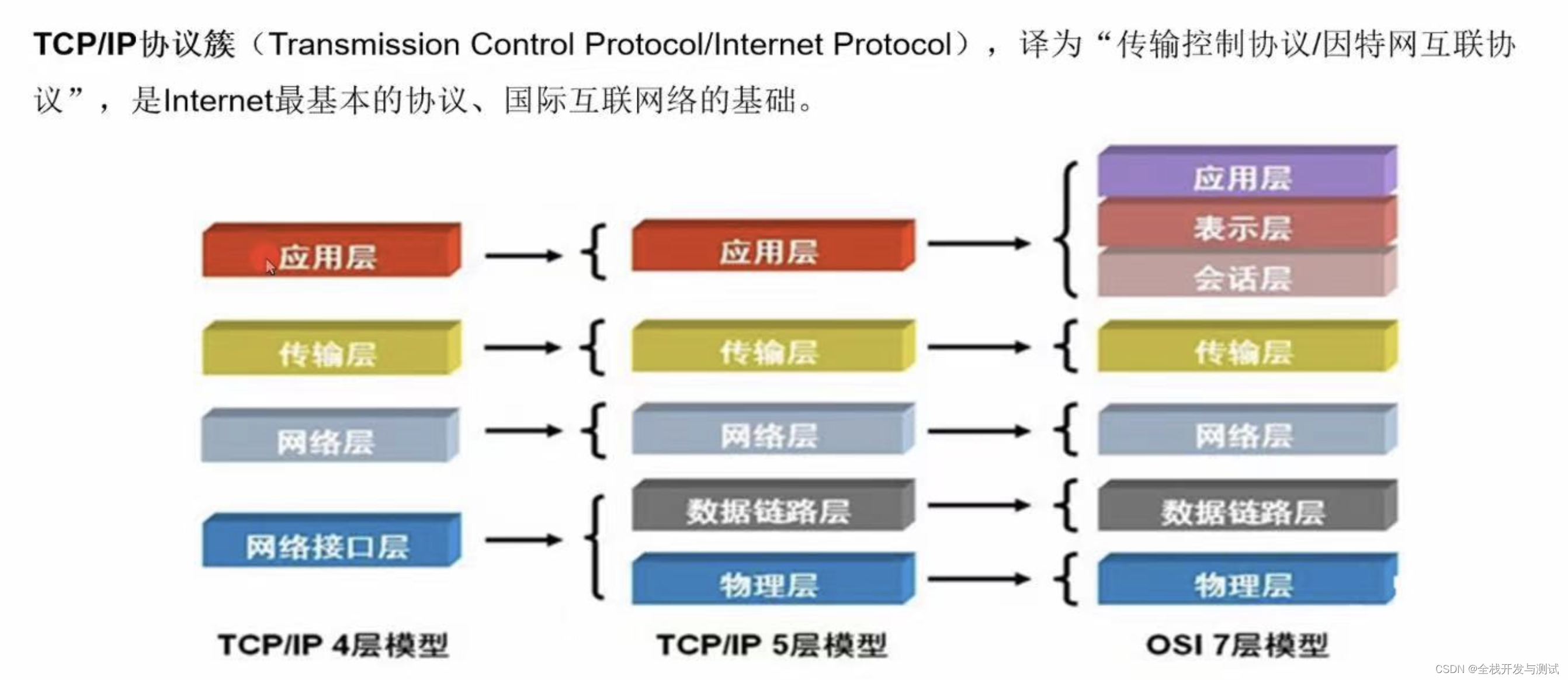

2.1 TCP 协议分层

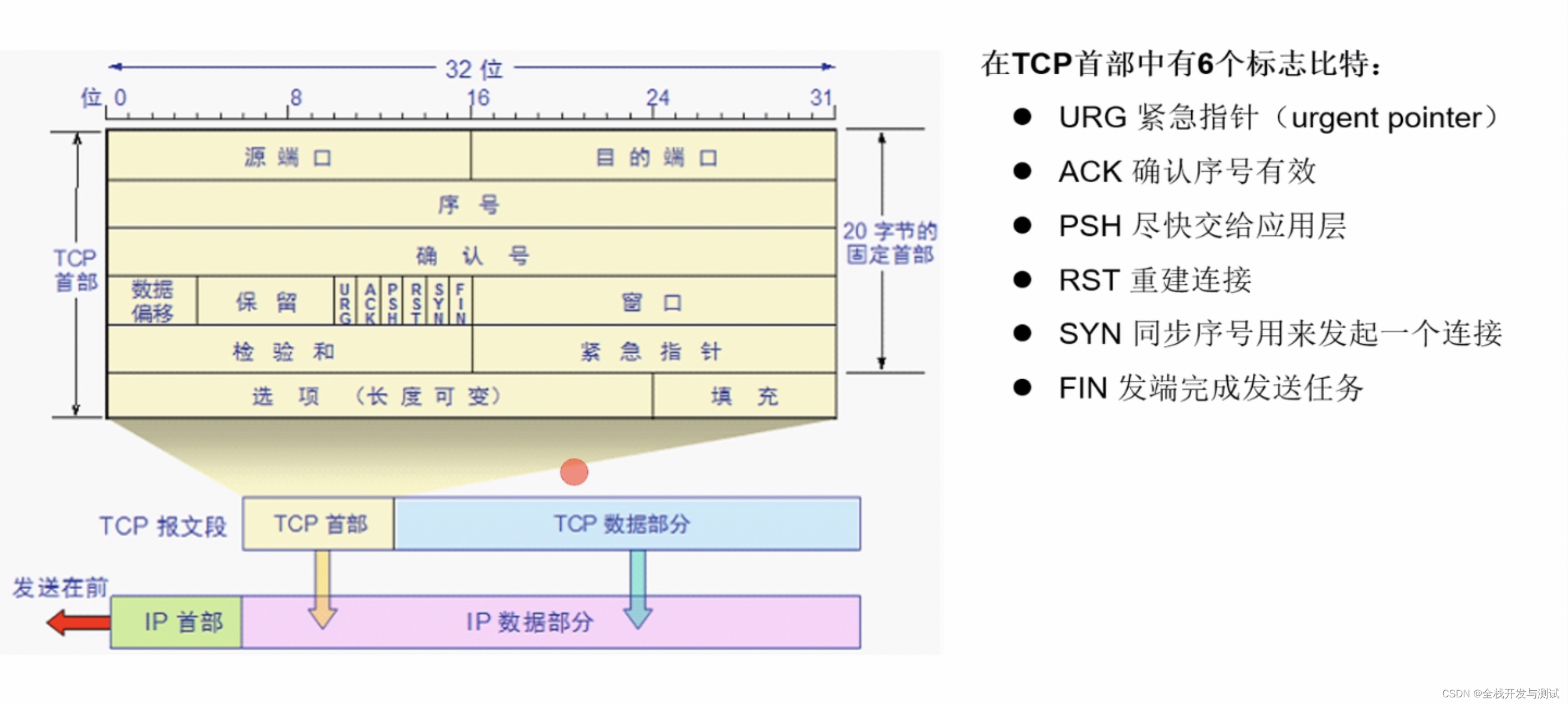

2.2 TCP 协议内容

2.3 应用层活动

• 用户发起http请求
• DNS获取IP地址
• 根据HTTP协议生成HTTP请求报文
• TLS进行加密,提供保密性和数据完整性

获取IP地址过程:

请求一旦发起，浏览器首先要做的事情就是解析这个域名，一般来说，浏览器会首先查看本地硬盘的 hosts 文件，看看其中有没有和这个域名对应的规则，如果有的话就直接使用 hosts 文件里面的 ip 地址。

如果在本地的 hosts 文件没有能够找到对应的 ip 地址，浏览器会发出一个 DNS请求到本地DNS服务器 。本地DNS服务器一般都是你的网络接入服务器商提供，比如中国电信，中国移动。

查询你输入的网址的DNS请求到达本地DNS服务器之后，本地DNS服务器会首先查询它的缓存记录，如果缓存中有此条记录，就可以直接返回结果，此过程是递归的方式进行查询。如果没有，本地DNS服务器还要向DNS根服务器进行查询。

DNS根服务器没有记录具体的域名和IP地址的对应关系，于是告诉本地DNS服务器，你可以到域服务器上去继续查询，并给出域服务器的地址。这种过程是迭代的过程。

本地DNS服务器继续向域服务器发出请求，在这个例子中，请求的对象是.com域服务器。.com域服务器收到请求之后，也不会直接返回域名和IP地址的对应关系，而是告诉本地DNS服务器，你的域名的解析服务器的地址。

最后，本地DNS服务器向域名的解析服务器发出请求，这时就能收到一个域名和IP地址对应关系，本地DNS服务器不仅要把IP地址返回给用户电脑，还要把这个对应关系保存在缓存中，以备下次别的用户查询时，可以直接返回结果，加快网络访问。如果url里不包含端口号，则会使用该协议的默认端口号。


2.4 传输层活动

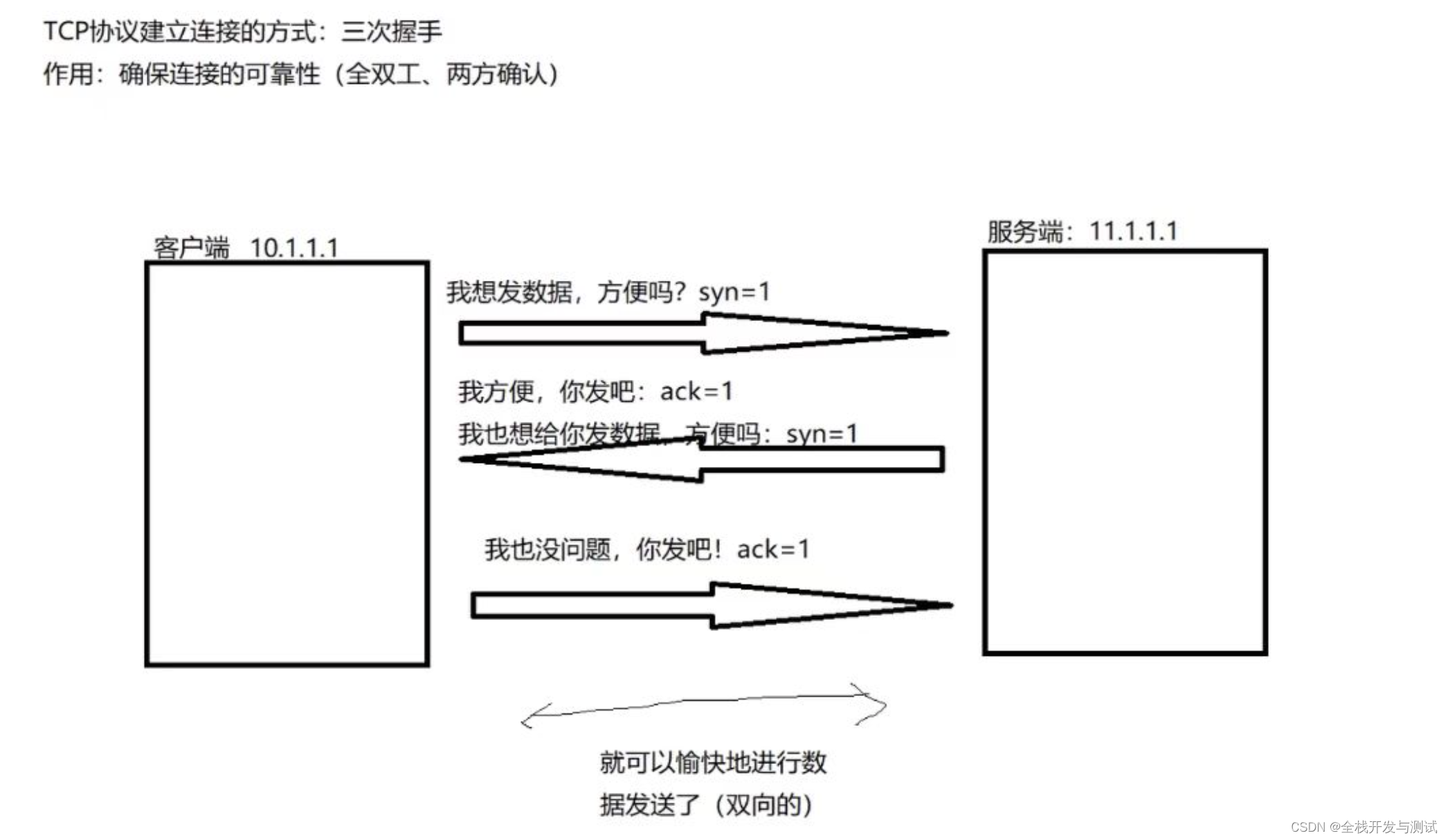

2.4.1 建立连接三次握手

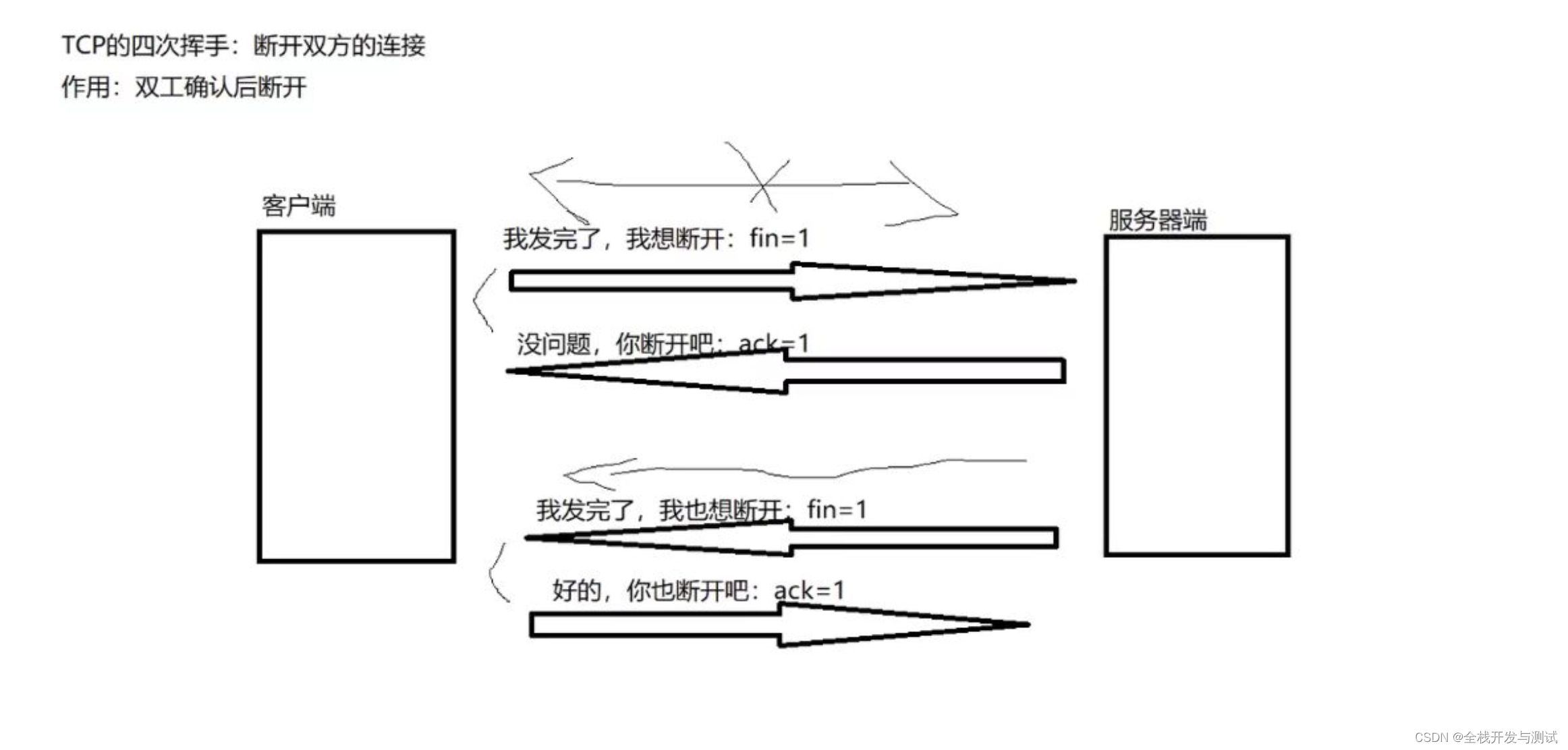

2.4.2 断开连接四次握手

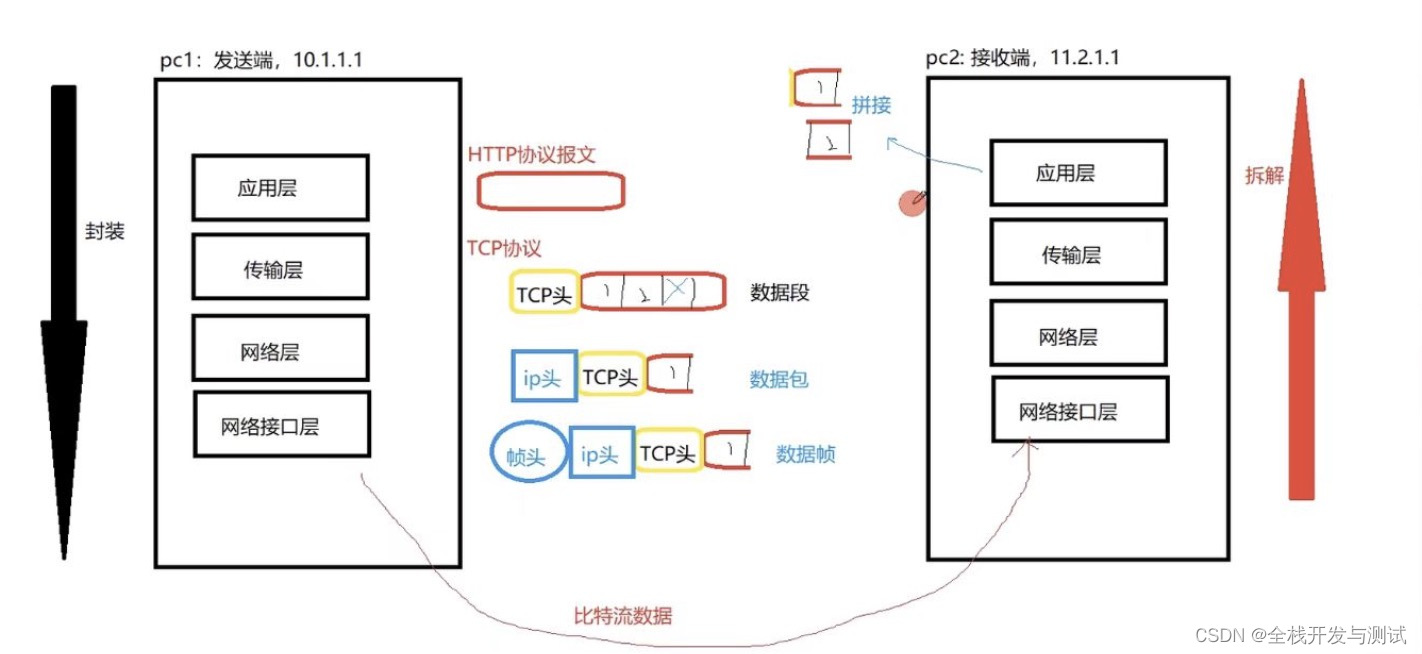

2.4.3. 数据打包与分解

2.5 网络层活动

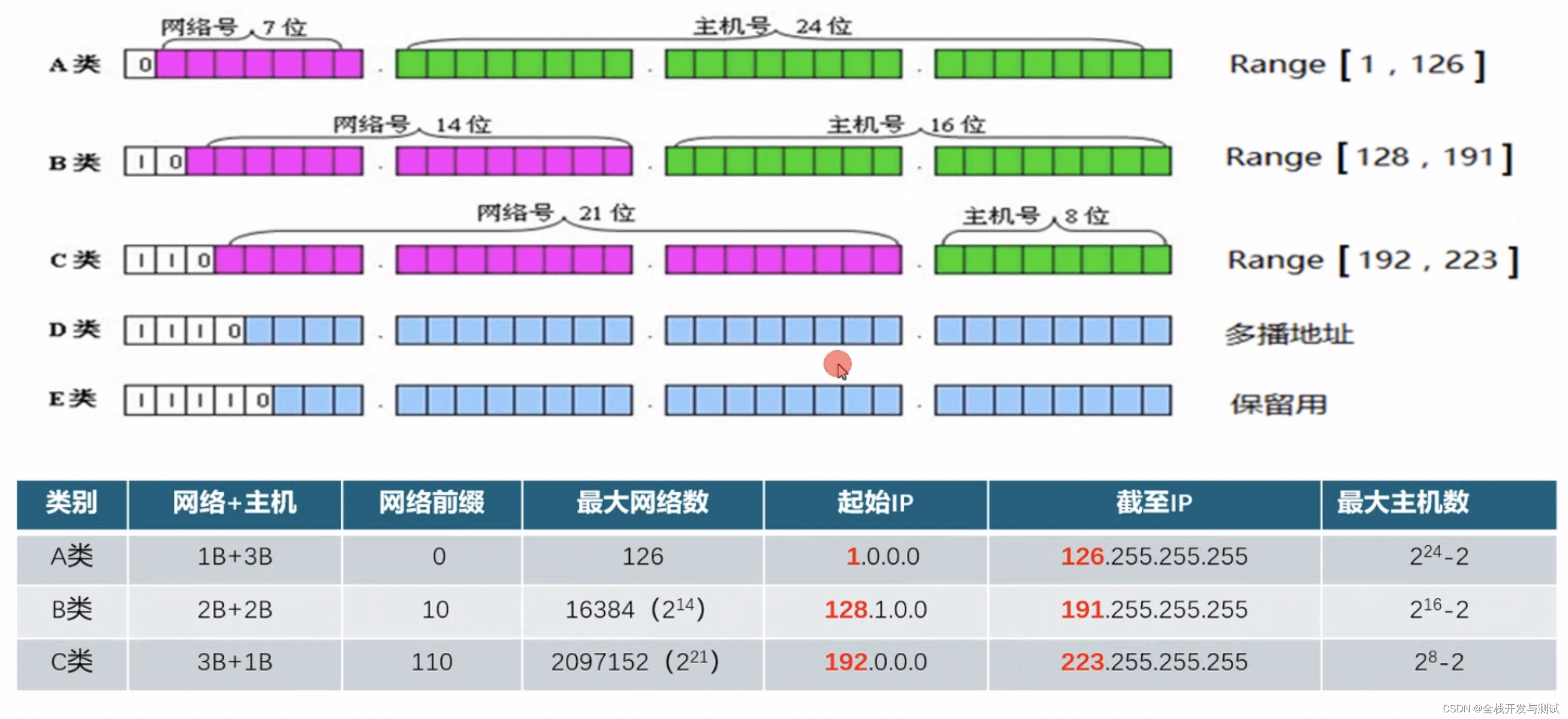

2.5.1 IP寻址

• 根据目的地址，得到目的网络号，如果处在同一个内网，则可以直接发送。
• 如果不是，则查询路由表，找到一个路由。
• 如果找不到明确的路由，此时在路由表中还会有默认网关，也可称为缺省网关，IP用缺省的网关地址将一个数据传送给下一个指定的路由器，所以网关也可能是路由器，也可能只是内网向特定路由器传输数据的网关。
• 路由器收到数据后，它再次为远程主机或网络查询路由，若还未找到路由，该数据包将发送到该路由器的缺省网关地址。而数据包中包含一个最大路由跳数，如果超过这个跳数，就会丢弃数据包，这样可以防止无限传递。路由器收到数据包后，只会查看网络层的包裹数据，目的ip。所以说它是工作在网络层，传输层的数据对它来说则是透明的。
• 如果上面这些步骤都没有成功，那么该数据报就不能被传送。如果不能传送的数据报来自本机，那么一般会向生成数据报的应用程序返回一个“主机不可达”或 “网络不可达”的错误。
• 如果是在局域网中,每台电脑都有自己的私网IP,在对外传输的时候,会经过NAT转换,改成路由器的公网IP。

2.5.2 ARP协议获取MAC地址

ARP协议是将IP地址映射成MAC地址的,由于是IP协议使用了ARP协议,因此通常把ARP协议划归为网络层,但是ARP协议的用途是为了从网络层使用的IP地址解析出在数据链路层使用的MAC地址.

获取MAC地址过程:

• 主机生成一个具有目的IP地址(默认网关)的ARP查询报文,将该ARP报文放置在一个具有广播目的地址(例如FF:FF:FF:FF:FF:FF:FF)的以太网帧中,并向交换机发送该以太网帧,交换机将该帧交付给所有连接的设备,包括网关路由器。
• 网关路由器在接口上收到包含该ARP查询报文的帧,发现ARP报文中目的地址IP地址匹配接口的IP地址.网关路由器因此准备一个ARP回答,指示它的MAC地址对应报文中的IP地址,它将ARP回答放在一个以太网帧中,其目的地址是源MAC地址,并向交换机发送该帧,再由交换机将该帧交付给主机。
• 主机接收包含ARP回答报文的帧,并从ARP回答报文中抽取网关路由器的MAC地址。
• 将这个MAC地址将与IP包共同传输给下层。


2.5.3 BGP外部网关协议

在网络层用BGP协议来控制路由的传播和选择最佳路由。
路由更新时，BGP只发送更新的路由，大大减少了BGP传播路由所占用的带宽，适用于在Internet上传播大量的路由信息。
BGP路由通过携带AS路径信息彻底解决路由环路问题。
BGP提供了丰富的路由策略，能够对路由实现灵活的过滤和选择。


2.6 数据链路层活动

2.6.1 MAC寻址

• 首先通过广播获取足够的MAC地址表，交换机使用MAC地址通过指向相应端口的交换结构将网络通信转向目的节点。交换机为了知道要使用哪个端口来传送单播帧，它必须首先知道自己的每个端口上都存在哪些节点。
• 交换机使用其 MAC 地址表来确定如何处理传入的数据帧。通过记录与其每一个端口相连的节点的 MAC 地址来构建其 MAC 地址表。当某个特定端口上的某个特定节点的 MAC 地址记录到地址表之后，交换机就可以知道在后续传输中，应将目的地为该特定节点的流量从与该节点对应的端口上发出。
• 当交换机收到传入的数据帧，而地址表中没有该帧的目的MAC地址时，交换机将把该帧从除接收该帧的端口之外的所有端口转发出去。当目的节点响应时，交换机从响应帧的源地址字段中获得的该节点的MAC地址，并将其记录在地址表中。在多台交换机互连的网络中，连接其它交换机的端口MAC地址表中记录有多个MAC地址，用来代表远端节点。通常，用于互连两台交换机的交换机端口在MAC地址表中记录了多个MAC地址。

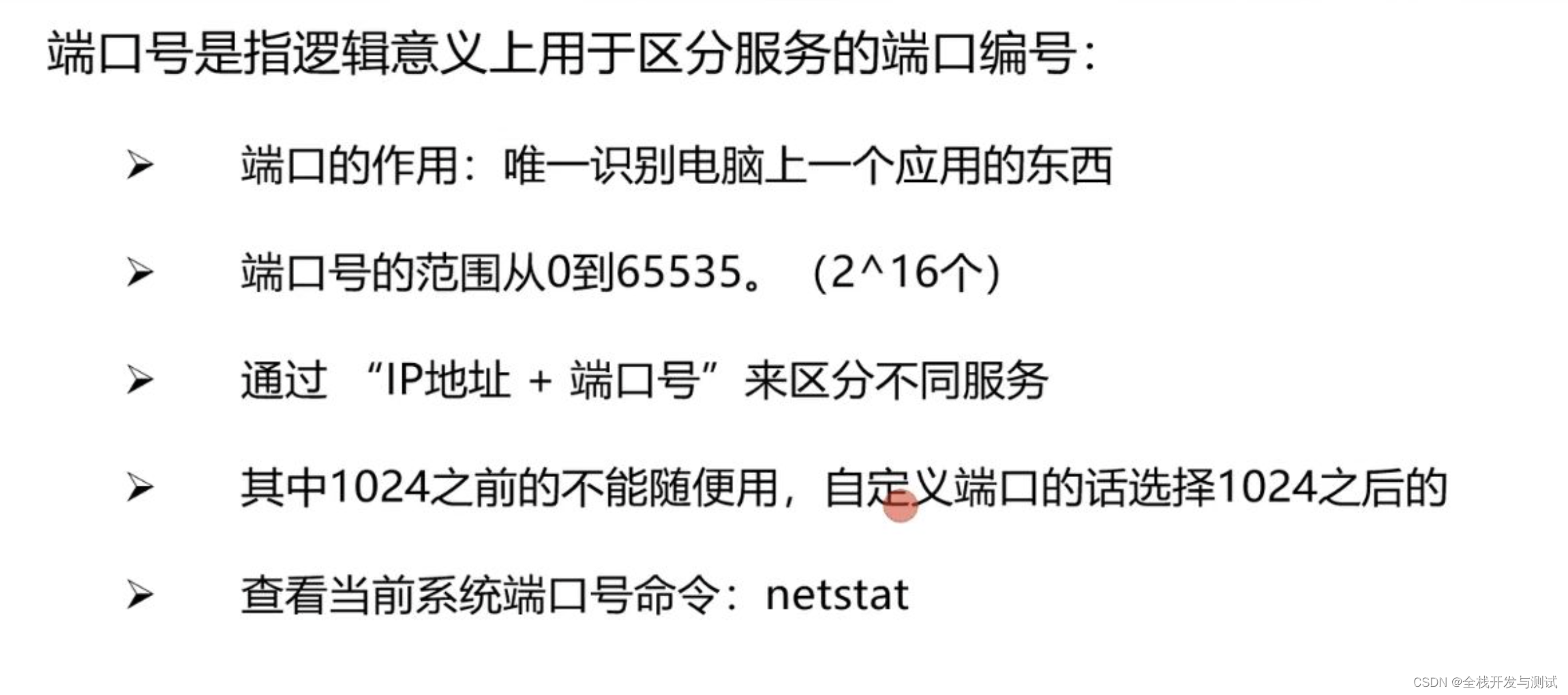

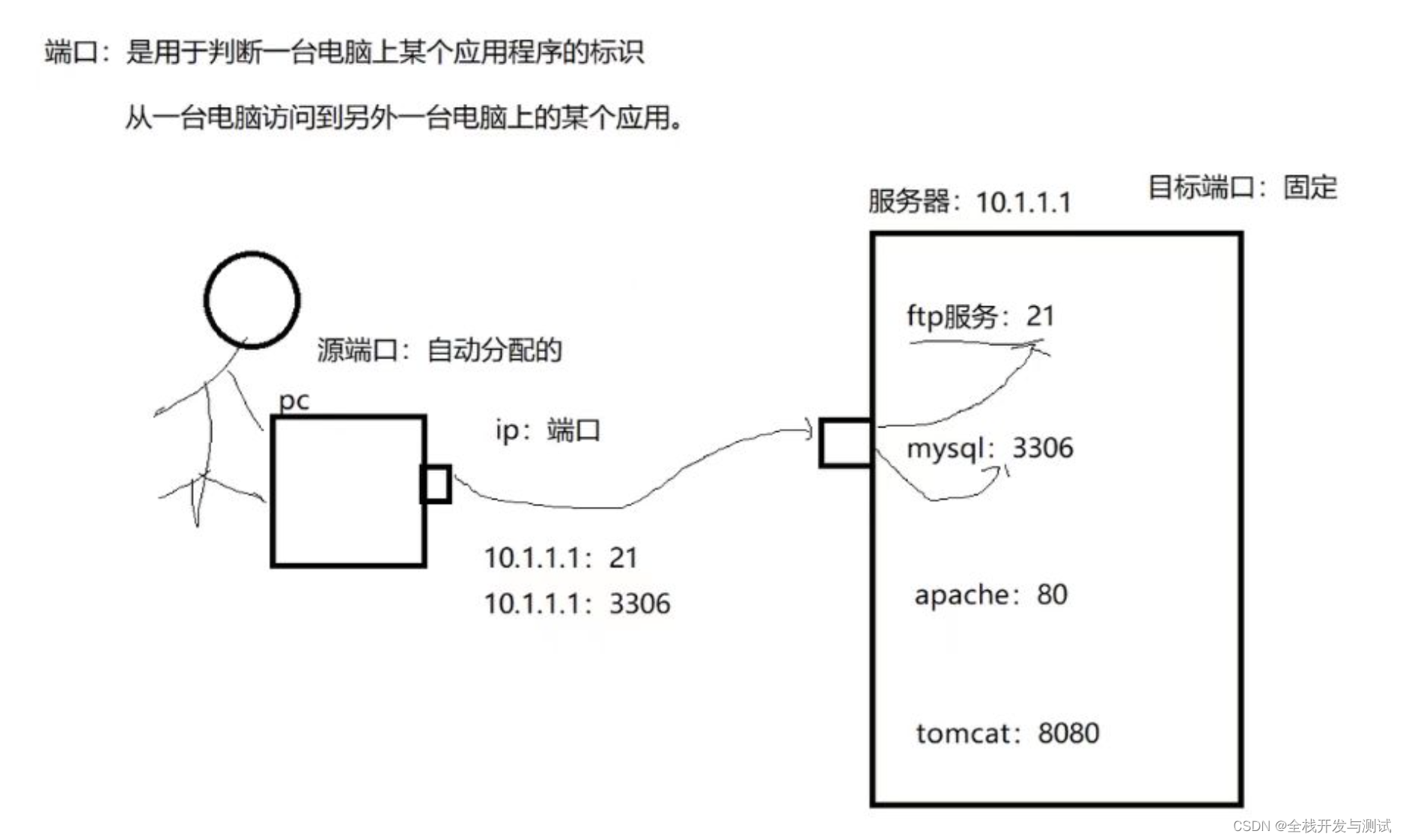

3.  协议端口号

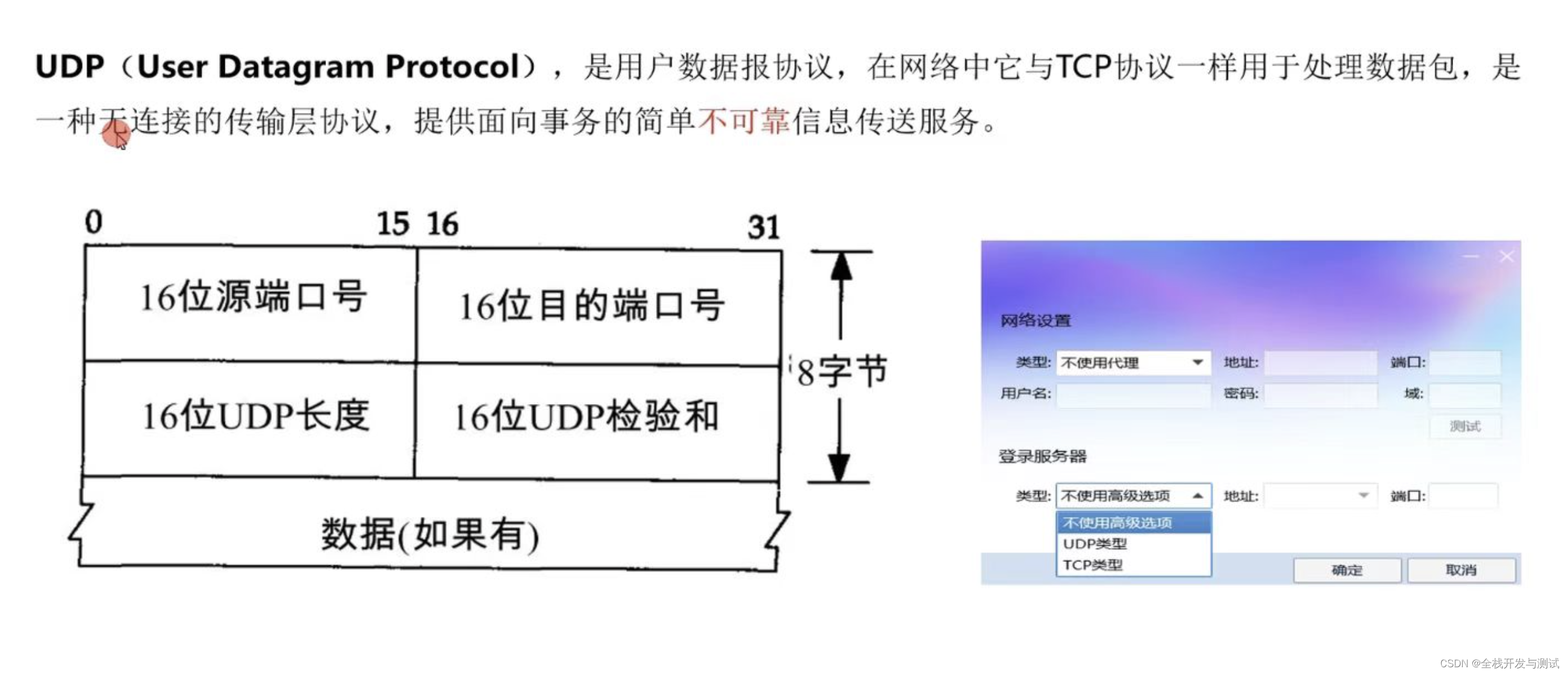

4  UDP 协议

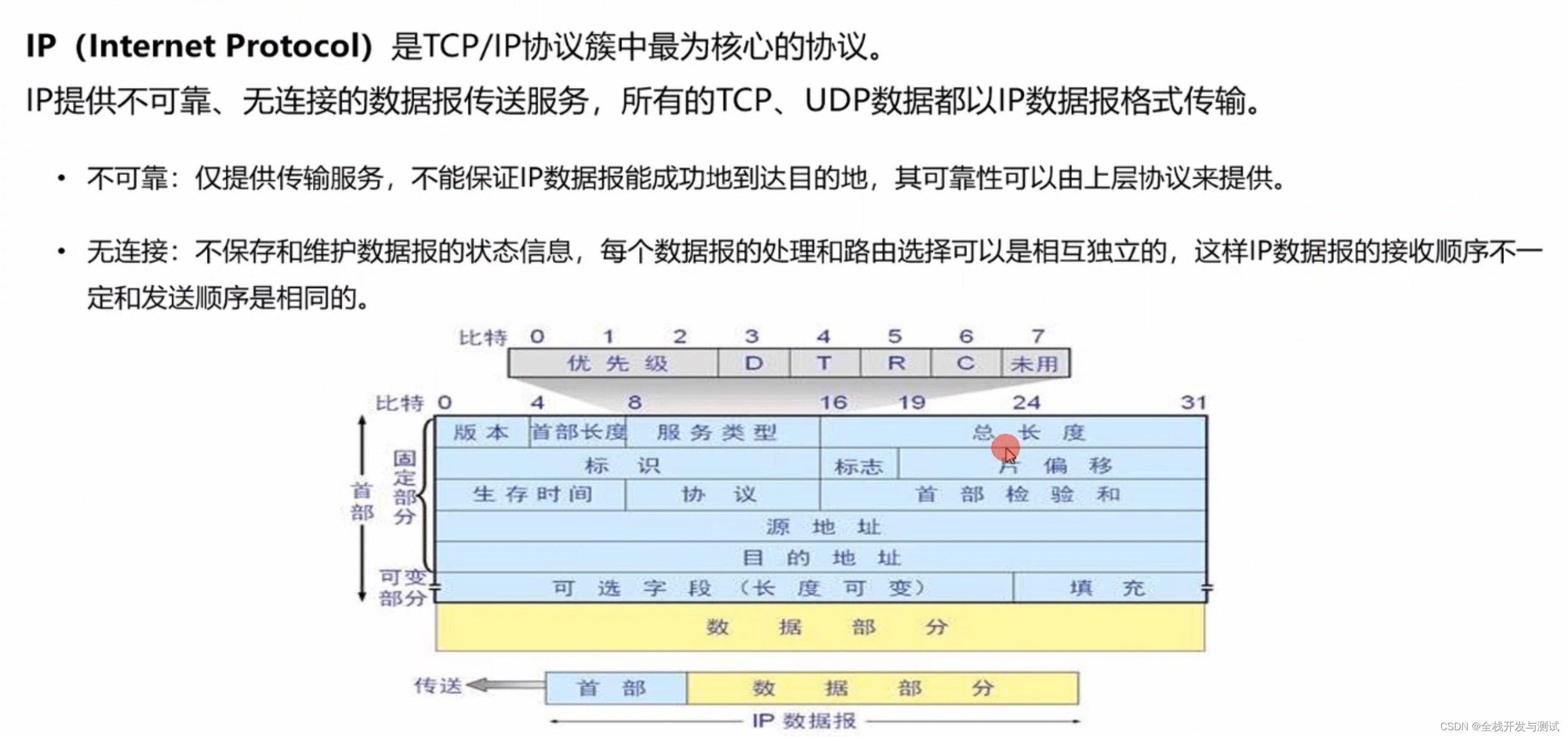

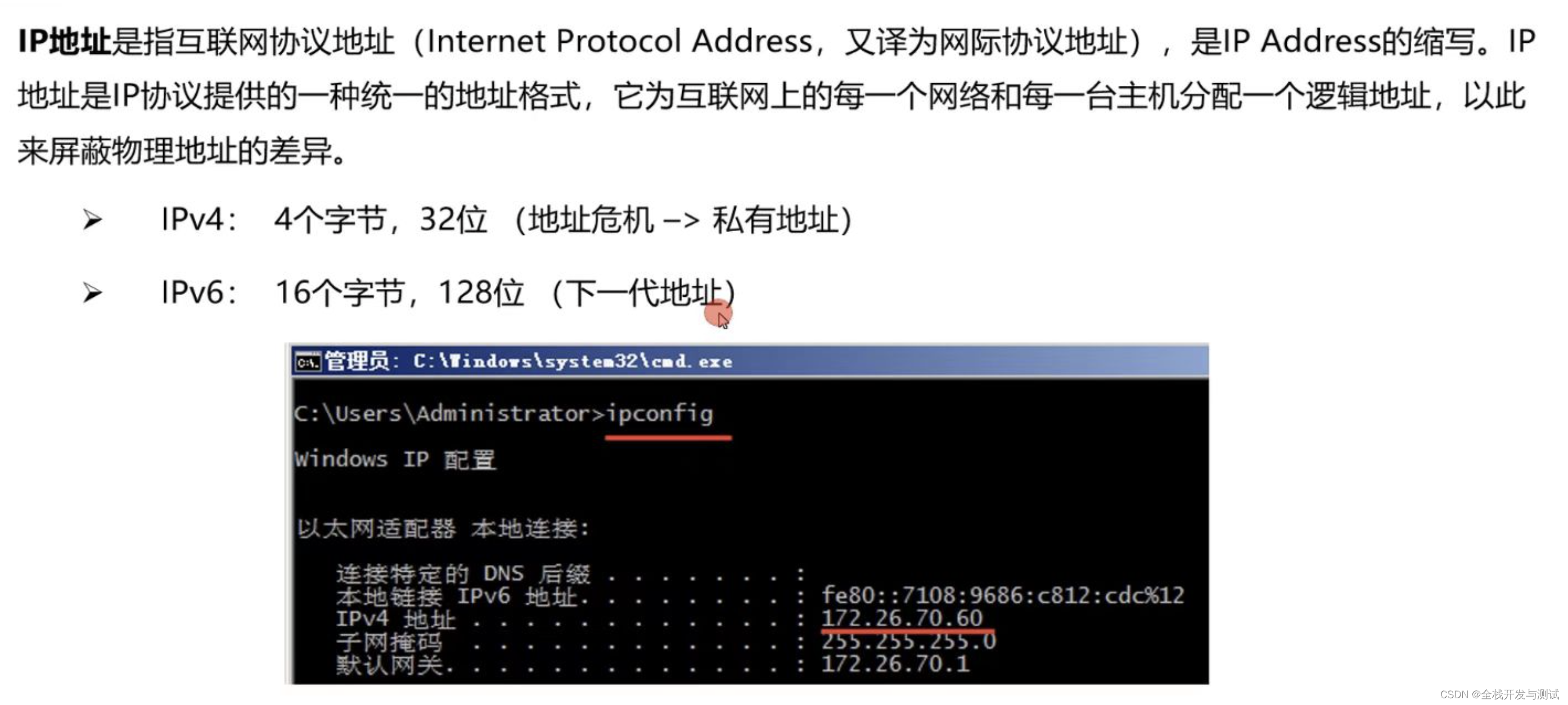

5  IP 协议





6  Http 协议

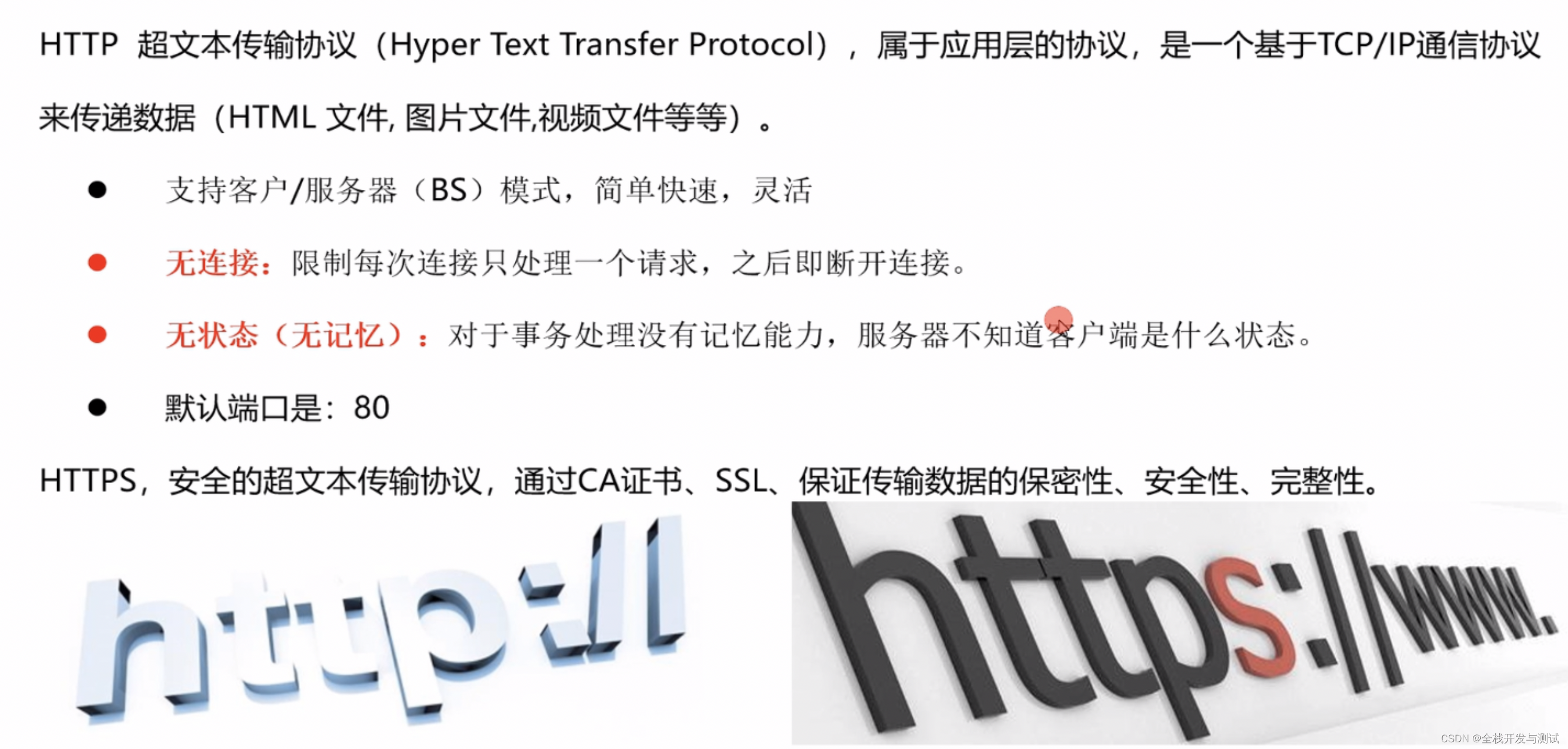

6.1 http协议

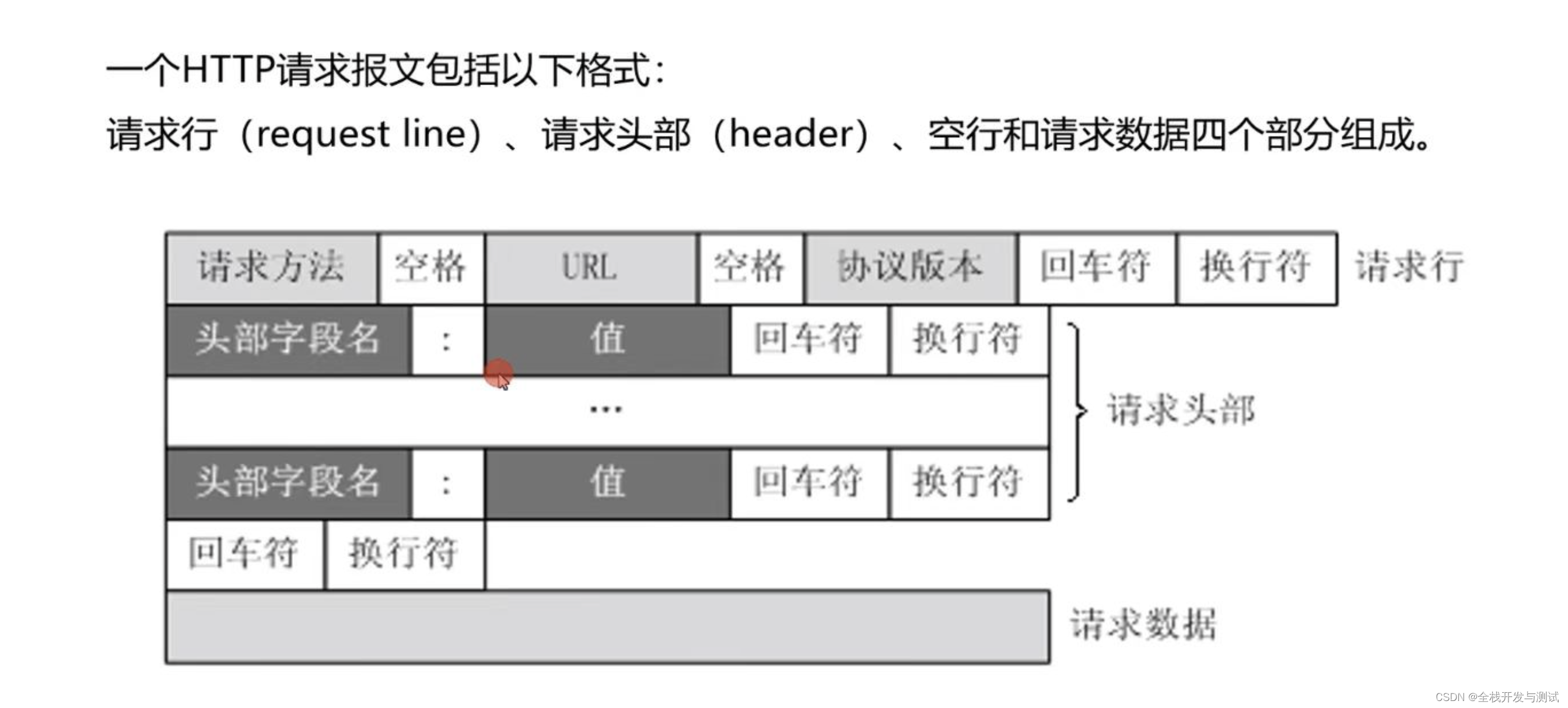

6.2 请求报文



6.3 请求方式

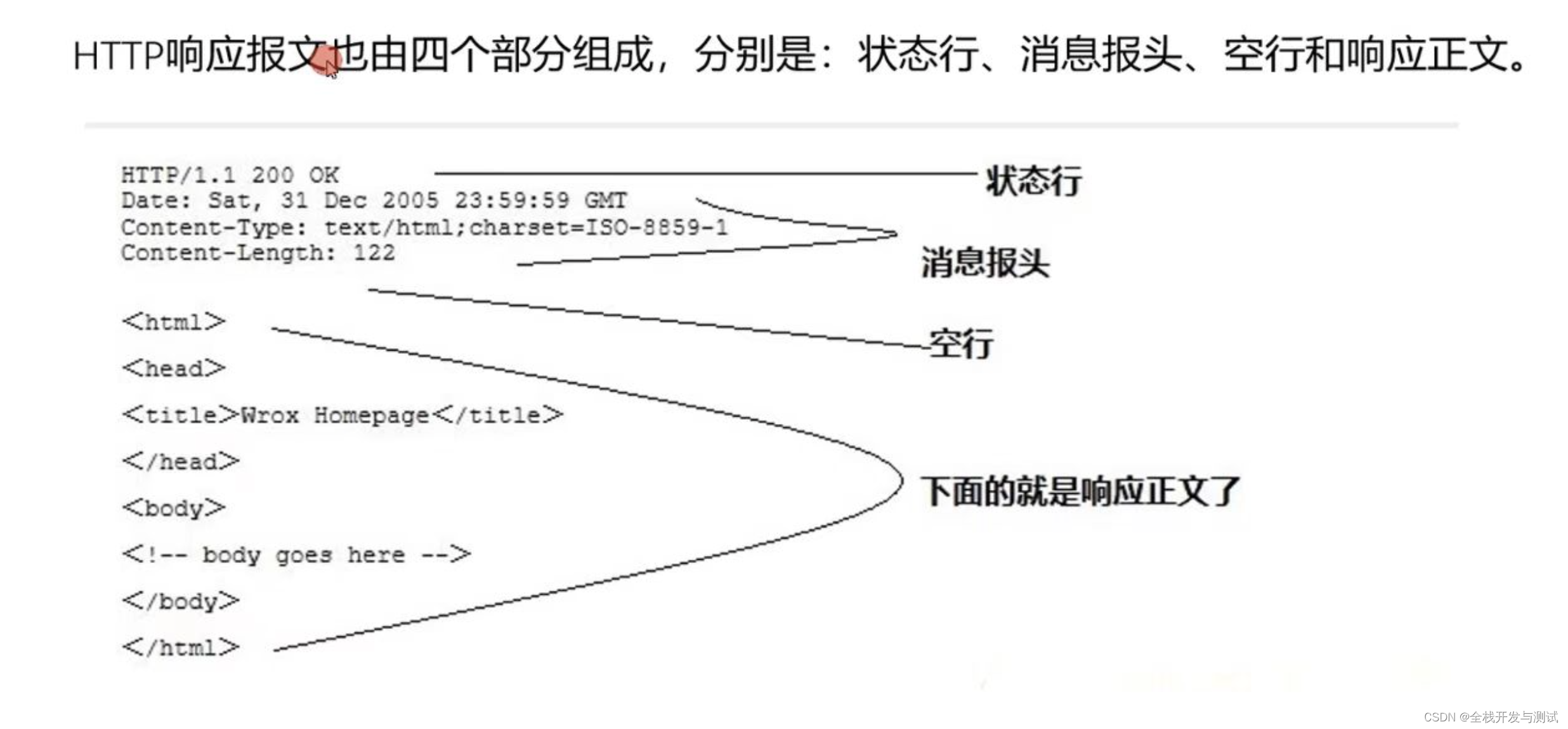

6.4 Http响应报文

 6.5 Http响应状态码
