系列文章
《数据库应用系统实践》------ 超市销售管理系统
文章目录
- 系列文章
- 一、需求分析
- 1、系统背景
- 2、 系统功能结构（需包含功能结构框图和模块说明）
- 3．系统功能简介
- 二、概念模型设计
- 1．基本要素（符号介绍说明）
- 2．ER图
- 三、逻辑模型设计
- 1．ER模型向关系模型转换规则
- 2．转换后的关系模型
- 3．关系模型优化（达到3NF）
- 四、物理设计
- 1．创建数据库的SQL语句或截图
- 2．创建所有表的SQL语句或截图（包含完整性约束）
- 五、数据库实施
- 1．粘贴所创建的数据库关系图
- 2．数据录入
- 3．数据处理
- 六、数据库应用系统实现
- 1．相关界面截图（对每一张截图进行一定的文字说明）
- 2．和数据库连接的程序语句
- 3.其它代码
- 七、总结
- 参考文献：
- 八、源代码获取
一、需求分析
1、系统背景
现如今有些超市仍在使用传统的人工管理模式,浪费人力资源,效率低、准确率低。还有些超市虽已使用计算机用于超市管理,但是却对计算机的运用有限。这些情况可能导致一些商品长期积压,损坏严重,造成重大经济损失。所以我开发了超市销售管理系统来满足需求。
2、 系统功能结构（需包含功能结构框图和模块说明）

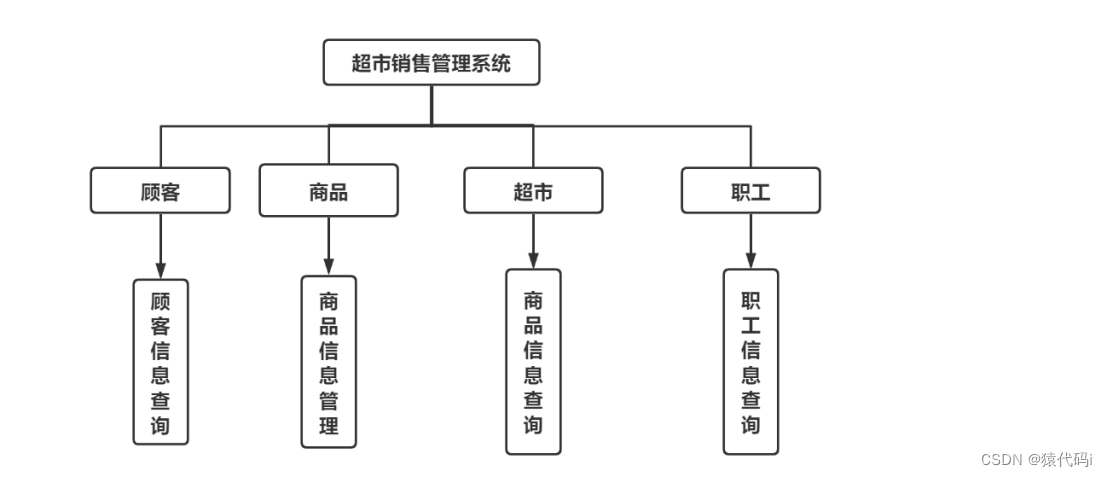

（1）功能结构图
（2）模块说明
系统分为顾客、商品、超市、职工四个模块
每个模块包含相应信息。
3．系统功能简介
二、概念模型设计
1．基本要素（符号介绍说明）
．基本要素（符号介绍说明）
① 矩形：表示实体。
② 椭圆形：表示属性，即实体的属性。
③ 菱形：表示联系。
④ 连线：该连线为没有方向的线段，分为连接实体与属性（矩形与椭圆形之间的连线）和连接实体与联系名（矩形与菱形之间的连线）；实体与联系名的连线旁需标注联系的类型，如1:1、1:n、m:n。
注意：在联系类型标注时请按照约定俗成的方式标注，一对多使用1:n，多对多使用m：n，如果超过两个实体请采用m:n:p:q：

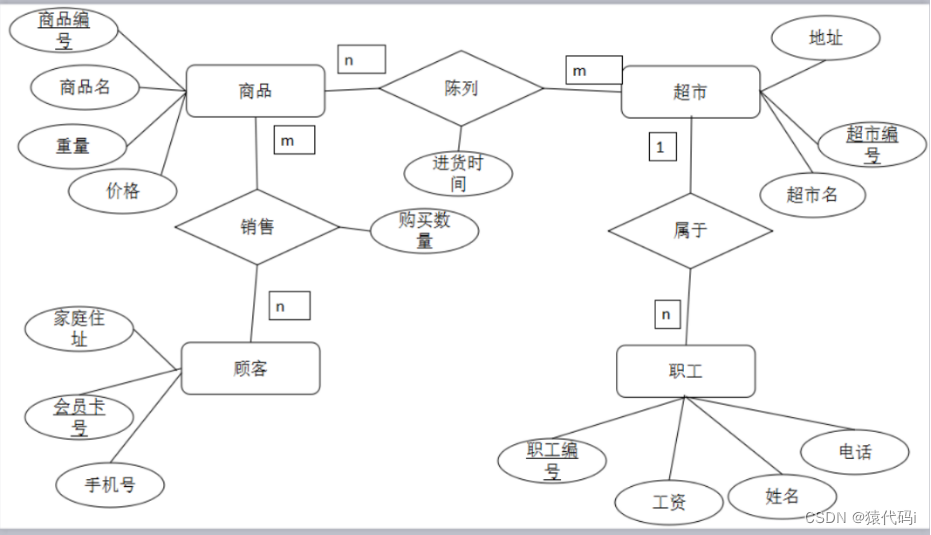

2．ER图
三、逻辑模型设计
1．ER模型向关系模型转换规则
① 实体转换为单独的关系模式。
② 一对一联系转换为关系模式有两种方法。一、将联系转换为单独的关系模式；二、将其中一个实体的之间加入到另外一个实体的关系模式中，作为外键。
③ 一对多联系转换为关系模式有两种方法。一、将联系转换为单独的关系模式；二、将n实体的主键合并到1实体的关系模式中，作为1实体关系模式的外键。
2．转换后的关系模型
商品(商品编号，商品名，重量，价格)
顾客（会员卡号，手机号，家庭住址）
职工（职工编号，姓名，工资，电话）
超市（超市编号，超市名，地址）
销售（会员卡号，商品编号）
陈列（商品编号，超市编号）
3．关系模型优化（达到3NF）
以上要素都属于第三范式
四、物理设计
1．创建数据库的SQL语句或截图
CREATE DATABASE Supermarket
ON PRIMARY
(NAME=YAN,
FILENAME='E:\SQLDate\Supermarket.mdf',
SIZE=3MB,
MAXSIZE=UNLIMITED)
LOG ON
(NAME=YAN_log,
FILENAME='E:\SQLDate\Supermarket_log.ldf',
SIZE=3MB,
MAXSIZE=UNLIMITED)
2．创建所有表的SQL语句或截图（包含完整性约束）
CREATE TABLE Supermarket (
Sno CHAR(4) PRIMARY KEY,
Sname NVARCHAR(20) not null,
Sadr NVARCHAR(50) not null
)
CREATE TABLE Worker(
Wno NVARCHAR(20) PRIMARY KEY,
Sno CHAR(4),
Wname nchar(5),
Wphone char(11),
Wsalary float,
FOREIGN KEY (Sno) REFERENCES Supermarket(Sno)
)
CREATE TABLE Goods(
Gno CHAR(7) PRIMARY KEY,
Gweight char(7),
Gname NVARCHAR(20),
Gprice float not null
)
CREATE TABLE Customer(
Cno CHAR(4) PRIMARY KEY,
Cadr NVARCHAR(50) ,
Cphone char(11) CHECK (Cphone LIKE '[0-9][0-9][0-9][0-9][0-9][0-9][0-9][0-9][0-9][0-9][0-9]')UNIQUE
)
CREATE TABLE Sell(
Cno CHAR(4) not null,
Gno CHAR(7) not null,
SSellnum int,
PRIMARY KEY (Cno,Gno),
FOREIGN KEY (Cno) REFERENCES Customer(Cno),
FOREIGN KEY (Gno) REFERENCES Goods(Gno)
)
CREATE TABLE Fill(
Gno CHAR(7) not null,
Sno CHAR(4) not null,
Ftime date
PRIMARY KEY ( Sno,Gno),
FOREIGN KEY (Gno) REFERENCES Goods(Gno),
FOREIGN KEY (Sno) REFERENCES Supermarket(Sno)
)
五、数据库实施

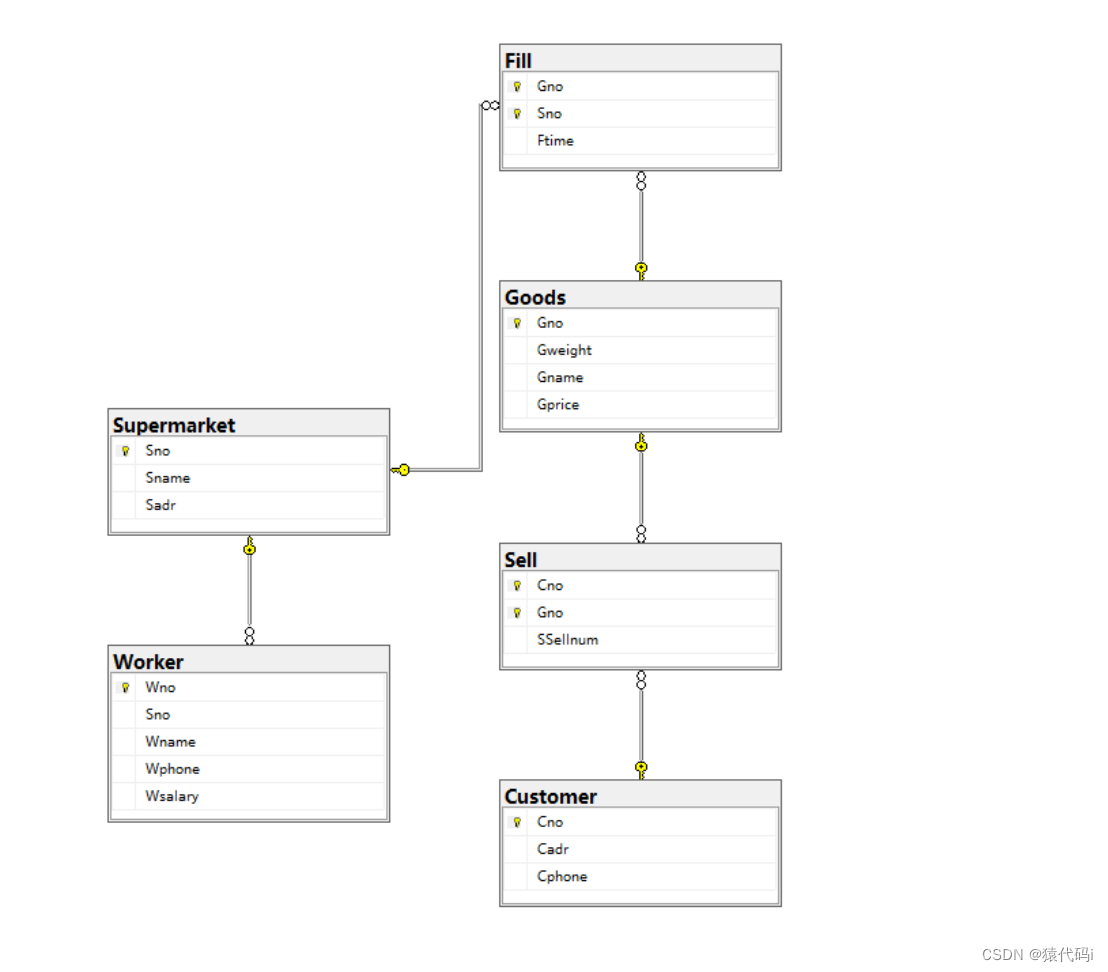

1．粘贴所创建的数据库关系图
2．数据录入
INSERT INTO Supermarket VALUES('001','AAA','沪城环路123号')
INSERT INTO Supermarket VALUES('002','AAB','沪城环路124号')
INSERT INTO Supermarket VALUES('003','AAC','沪城环路125号')
INSERT INTO Supermarket VALUES('004','AAD','沪城环路126号')
INSERT INTO Supermarket VALUES('005','AAE','沪城环路127号')
INSERT INTO Supermarket VALUES('006','AAF','沪城环路128号')
INSERT INTO Supermarket VALUES('007','AAG','沪城环路129号')
INSERT INTO Worker VALUES('001','001','韩梅梅','12345678912','3000')
INSERT INTO Worker VALUES('002','001','李梅梅','12325678912','3000')
INSERT INTO Worker VALUES('003','001','王梅梅','12345432912','3000')
INSERT INTO Worker VALUES('004','001','开梅梅','12345378912','3000')
INSERT INTO Worker VALUES('005','001','的梅梅','12345672912','3000')
INSERT INTO Worker VALUES('006','001','额梅梅','12354678912','3000')
INSERT INTO Goods VALUES('1111','4kg','洗衣机','3000')
INSERT INTO Goods VALUES('2222','10kg','电视机','4000')
INSERT INTO Goods VALUES('3333','1kg','电话','300')
INSERT INTO Goods VALUES('4444','12kg','冰箱','3000')
INSERT INTO Goods VALUES('5555','13kg','空调','3000')
INSERT INTO Goods VALUES('6666','0.2kg','震动棒','100')
INSERT INTO Customer VALUES('2345','德玛西亚','12342155431')
INSERT INTO Customer VALUES('2346','诺克萨斯','12342155441')
INSERT INTO Customer VALUES('2341','艾欧尼亚','14242155431')
INSERT INTO Customer VALUES('3345','暗影岛','14214155431')
INSERT INTO Customer VALUES('5675','比尔吉沃特','45642155431')
INSERT INTO Customer VALUES('5321','皮尔特沃夫','12345312431')
INSERT INTO sell VALUES('2345','1111','2')
INSERT INTO sell VALUES('2346','2222','1')
INSERT INTO sell VALUES('2345','3333','2')
INSERT INTO sell VALUES('3345','1111','2')
INSERT INTO sell VALUES('5321','1111','2')
INSERT INTO sell VALUES('3345','6666','10')
INSERT INTO Fill VALUES('1111','001','2016-01-01')
INSERT INTO Fill VALUES('2222','002','2016-01-02')
INSERT INTO Fill VALUES('3333','004','2016-01-02')
INSERT INTO Fill VALUES('4444','006','2016-01-28')
INSERT INTO Fill VALUES('5555','002','2016-01-07')
INSERT INTO Fill VALUES('6666','002','2016-02-02')
3．数据处理

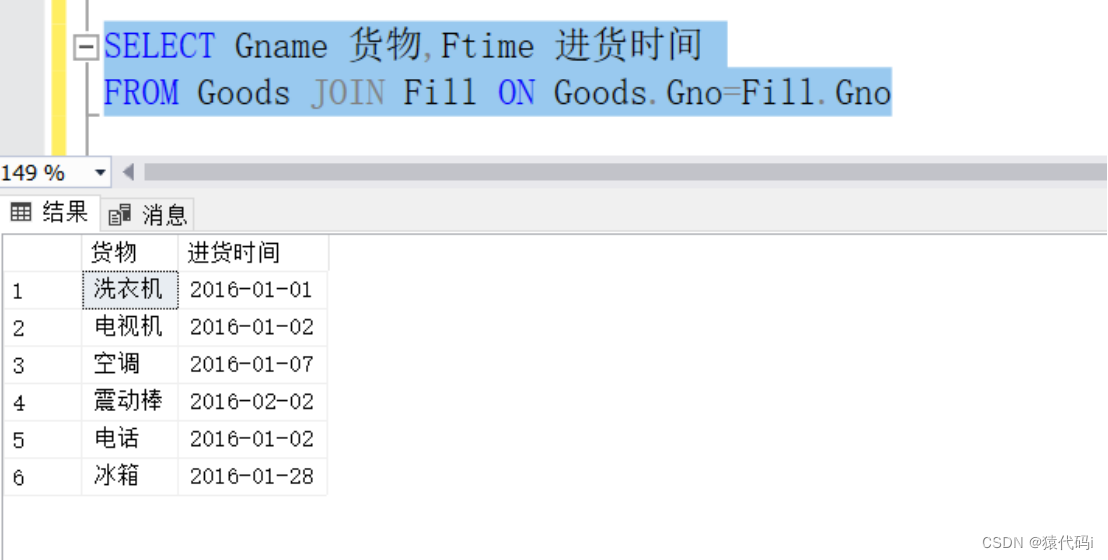

（1）至少包括2张表的等值连接；

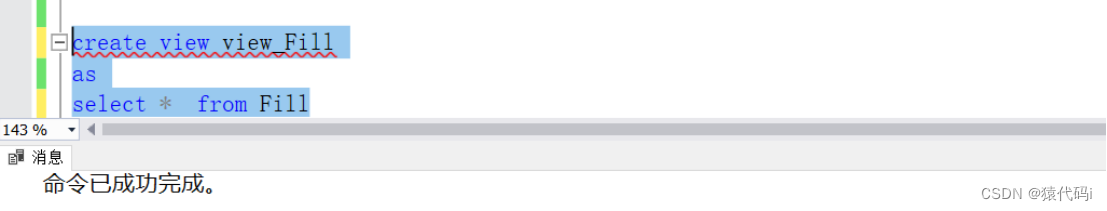

（2）创建视图；

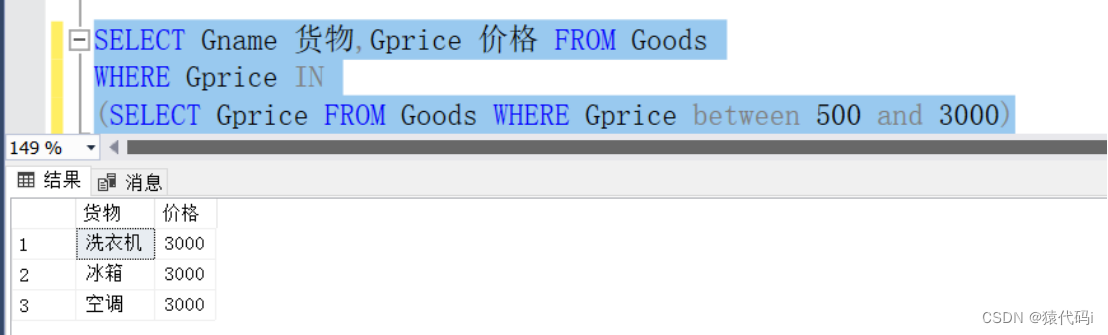

（3）编写包含子查询的SQL语句；

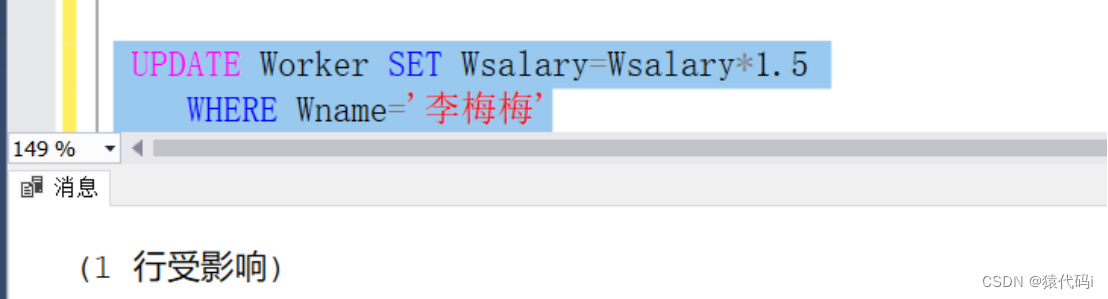

（4）有修改语句；

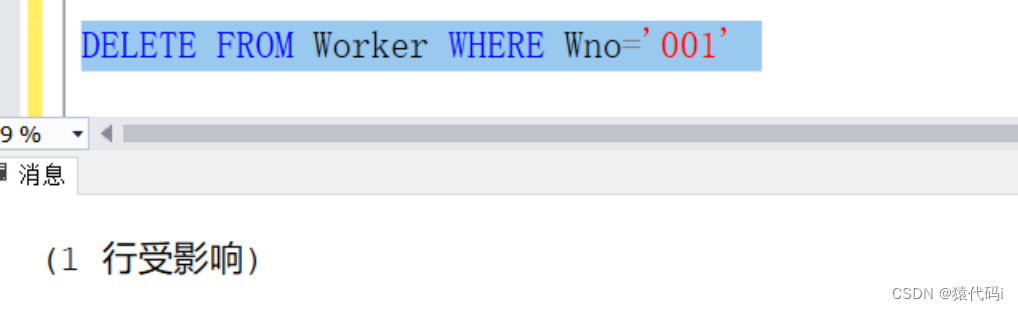

（5）有删除语句；

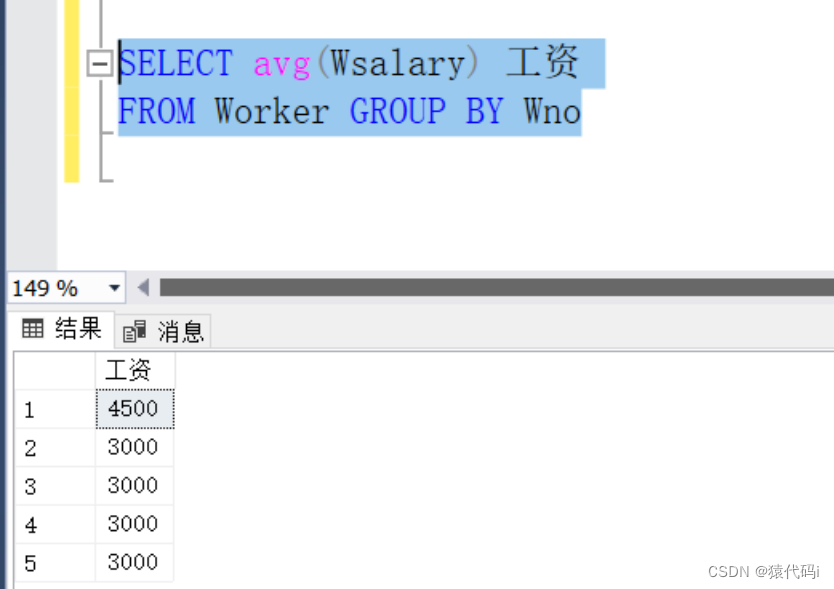

（6）有包含聚集函数；

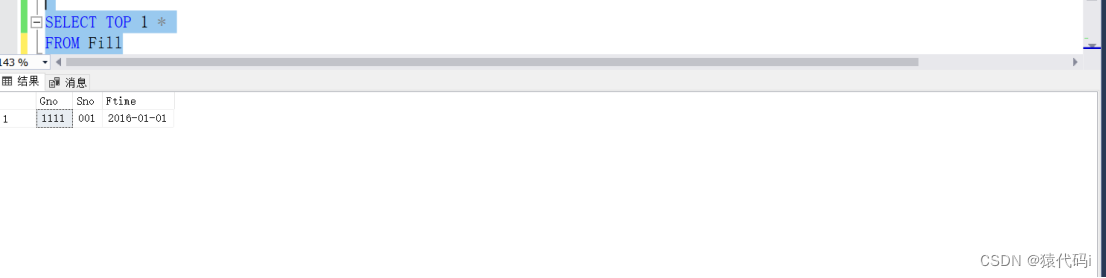

（7）有记录过滤，条件过滤语句；

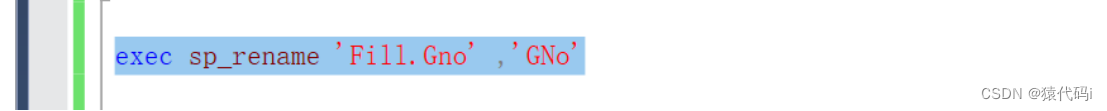

（8）有修改表结构的SQL语句；

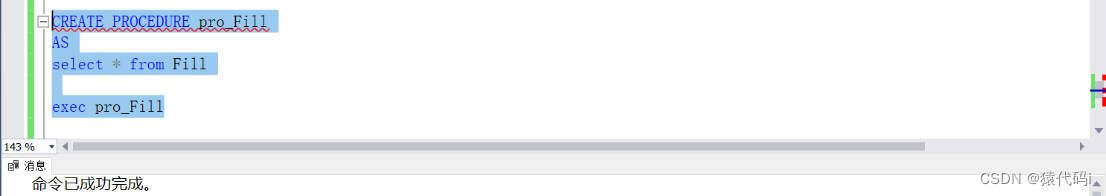

（9）用T-SQL语句写出一个对数据表处理的人机交互程序；
（10）编写一个触发器；
六、数据库应用系统实现
1．相关界面截图（对每一张截图进行一定的文字说明）

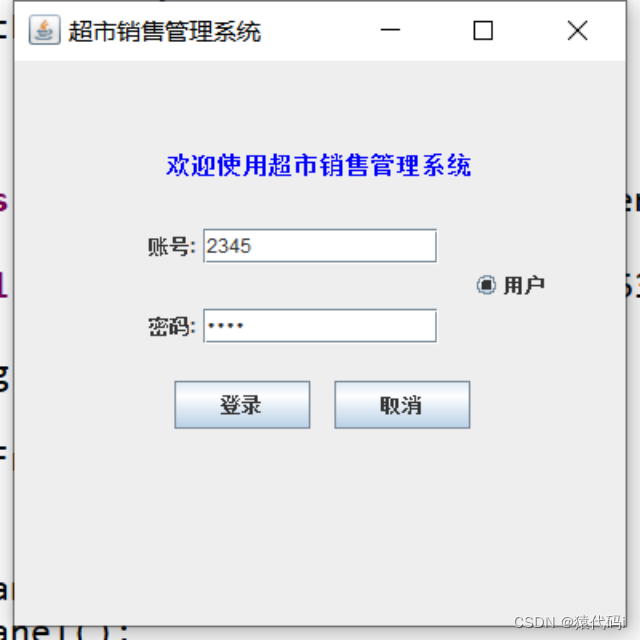

用户登录
账号：2345
密码：1111

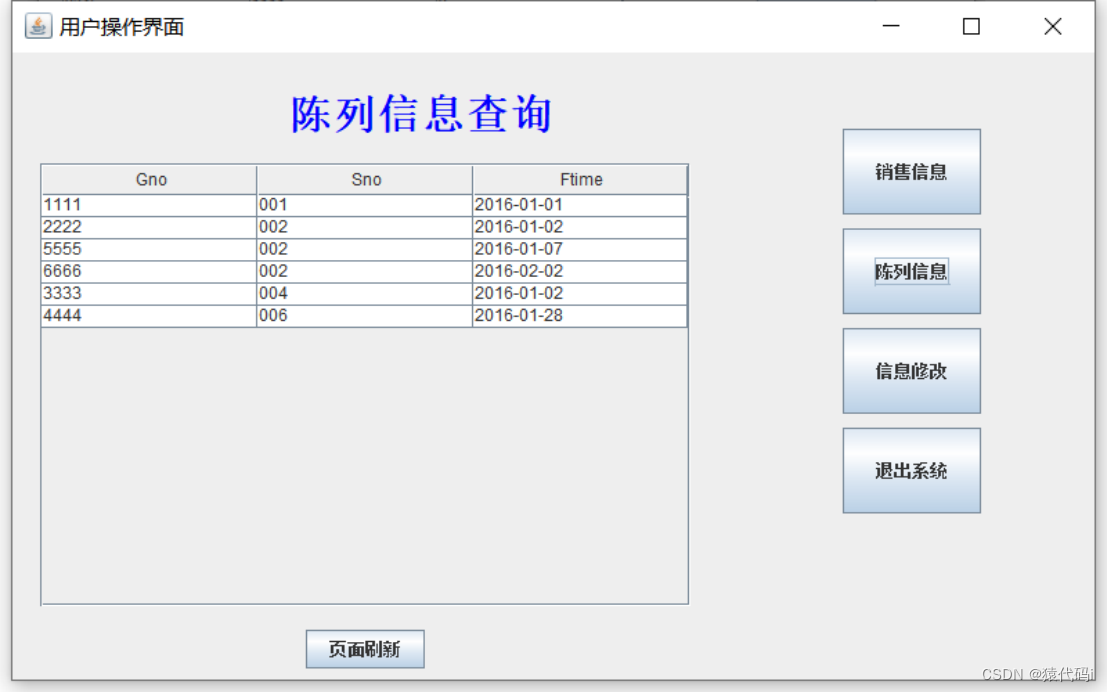

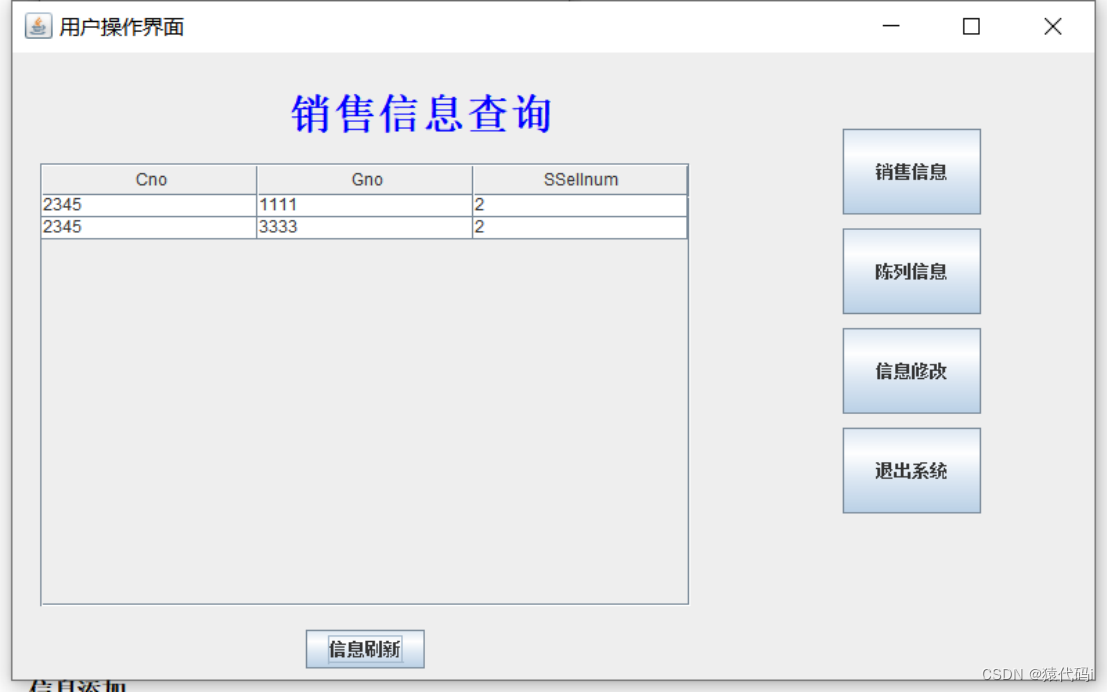

信息查询
信息修改：

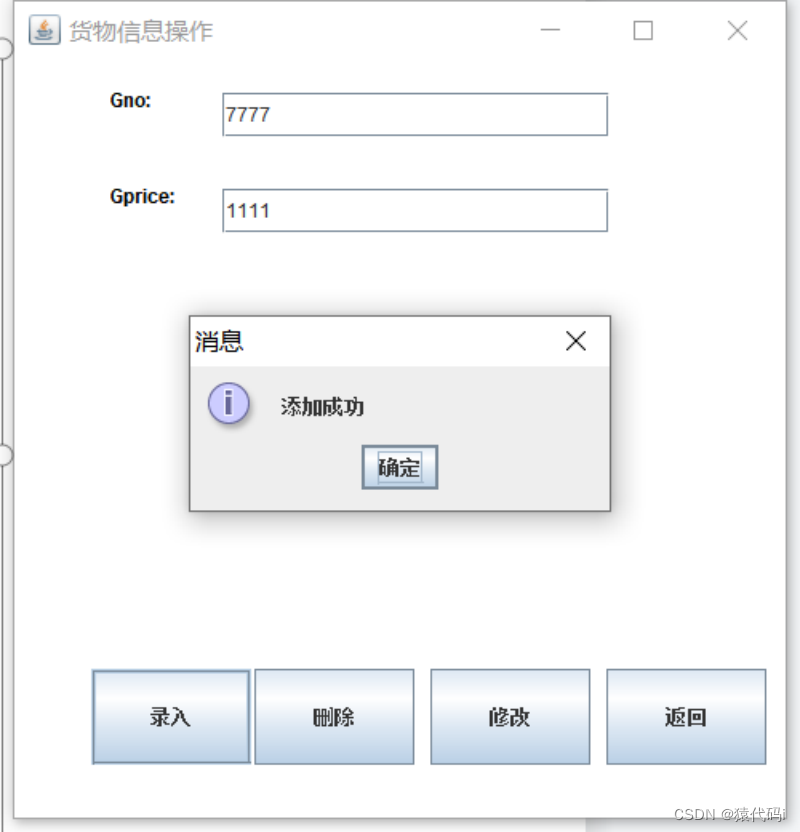

数据增加：

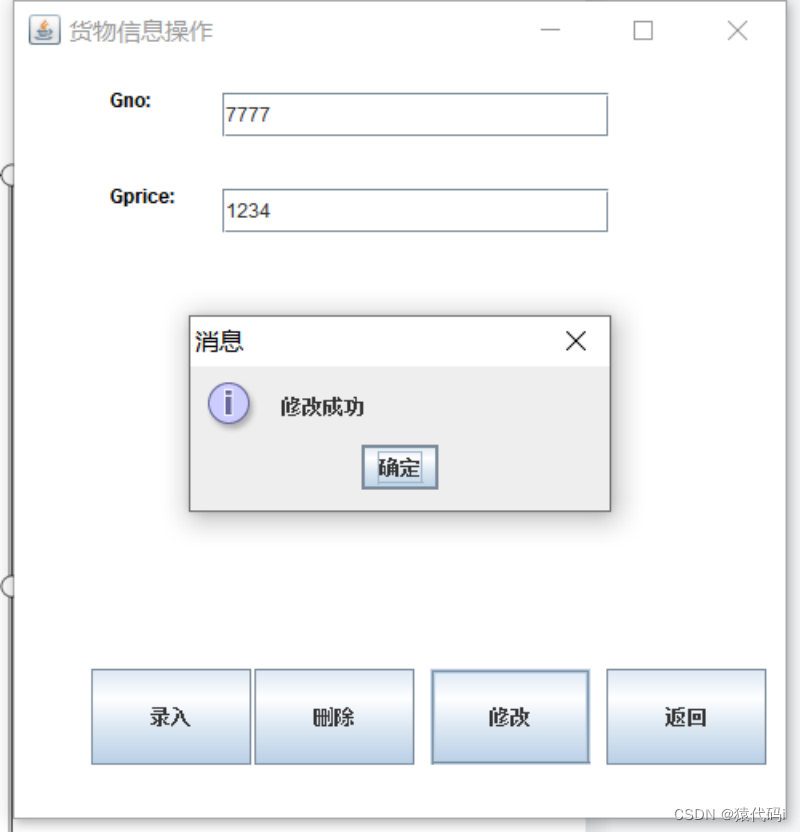

数据修改：
数据删除：
2．和数据库连接的程序语句
String driverName = "com.microsoft.sqlserver.jdbc.SQLServerDriver";
String dbURL = "jdbc:sqlserver://localhost:1433;DatabaseName=Supermarket";
String userName = "sa";
String userPwd = "1";
3.其它代码
//创建标签
JLabel id = new JLabel("Gno:");
JLabel id1 = new JLabel("Gprice:");
//创建文本框
JTextField d1=new JTextField();
JTextField d2=new JTextField();
//创建按钮
JButton lr=new JButton("录入");//创建录入按钮
JButton sc=new JButton("删除");//创建删除按钮
JButton fh=new JButton("返回");//创建返回按钮
JButton xg=new JButton("修改");//创建修改按钮
public YGDXG()
{
frm.setSize(500,520);//设置窗口大小
Container c=frm.getContentPane();
c.setBackground(Color.white);//设置 窗口颜色
//员工编号
id.setForeground(Color.cyan); //设置标签前景颜色
id.setLocation(60,10); //标签 位置
id.setSize(90,30);//标签大小
//管理员编号
id1.setForeground(Color.cyan); //设置标签前景颜色
id1.setLocation(60,70); //标签 位置
id1.setSize(90,30);//标签大小
//密码
frm.setLayout (null);//取消布局管理
d1.setBounds(130, 20, 242,28);
d2.setBounds(130, 80,242,28);
七、总结
（可选，200字左右的小结，包括
（1）完成情况和不足之处
（2）心得体会
（3）建议）
完成情况：按实验报告的要求完成了此次实训的内容。JAVA成功的连接到了数据库，并且能进行登录和查询操作并制作了开始画面。
不足：很多地方有错误，界面做的比较丑，二维表的使用和数据库的获取不太熟练，对于同时使用多个顶层容器时有问题。
心得体会：本次实训让我们巩固了数据库和JAVA的相关知识，大多时间都是需要自己查阅相关资料，锻炼了我们自主学习的能力。此次实训锻炼了我们的动手能力，在花费大量的时间与精力后完成的作品使我们有一种成就感，为将来的学习奠定了良好的基础。
参考文献：
[1]郭晓丹. SQLServer数据库应用程序性能优化方法[J]. 数字通信世界, 2015, 000(007):51.
[2]邓文艳. SQLServer数据库备份和还原[J]. 山西财经大学学报, 2007(S2):1.
[3]周宁. 信息资源数据库[M]. 武汉大学出版社, 2001.
八、源代码获取
本次的分享就到这里啦，创作不易，感谢点赞收藏👍
感兴趣的小伙伴可以在评论区留言或者私信我哦💕
提示：代码获取链接： 下载完整源码
