目录

一、新建简单卷

二、MBR作用与结构



一、新建简单卷

  1.右键点击刚刚新建的虚拟磁盘，选择新建简单卷。我新建了两个一个是NTFS，一个是FAT32

2.我们在刚刚新建的虚拟磁盘中放入一张图片，打开WinHex,点击“打开磁盘”选项，打开想要打开的磁盘

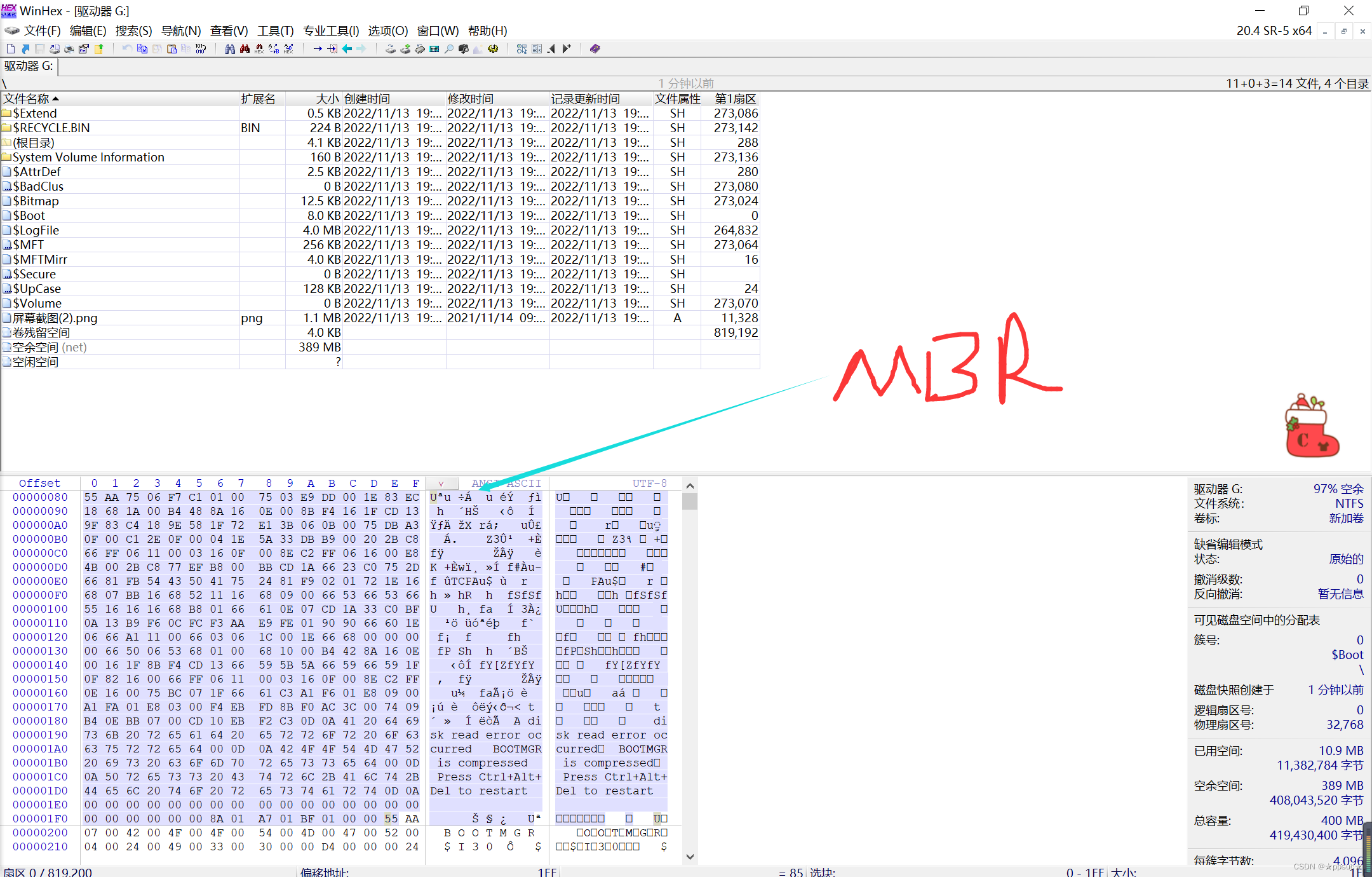

3.我们打开后有如下显示

4.512个字节为一个扇区，每个磁盘中有很多扇区。

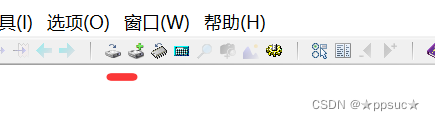

5.工具栏中几个重要的工具：

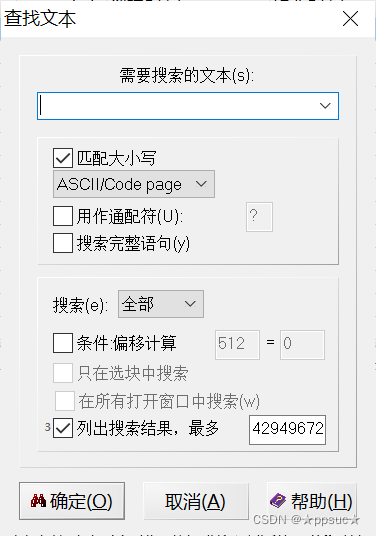

（1）查找文本工具，在其中输入要查找的文本即可找到。

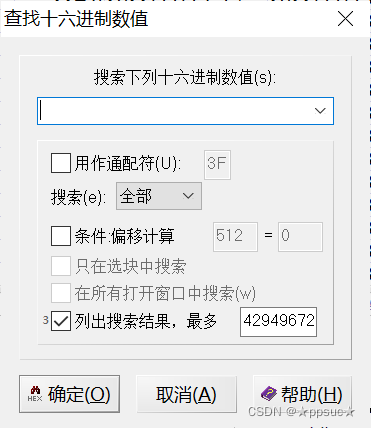

（2）查找十六进制数值，功能与（1）类似

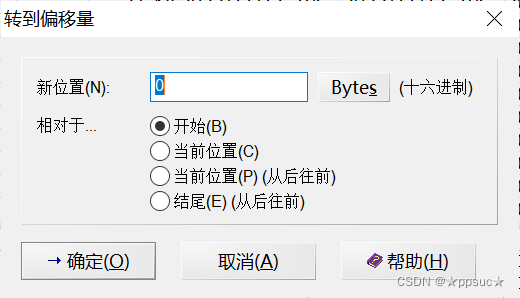

（3）转移偏移量（跳转）

（4）点击WinHex页面中Offset即可切换十六进制与十进制。

（5）撤回工具（返回上一步操作）

（6）计算器

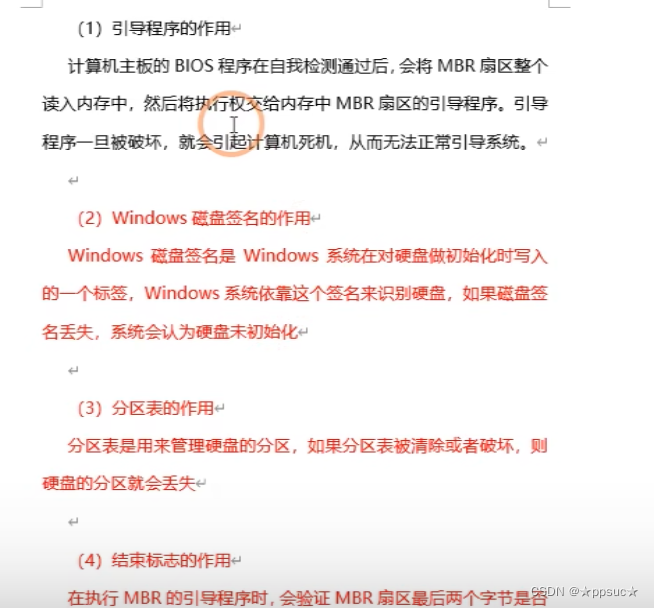

二、MBR作用与结构

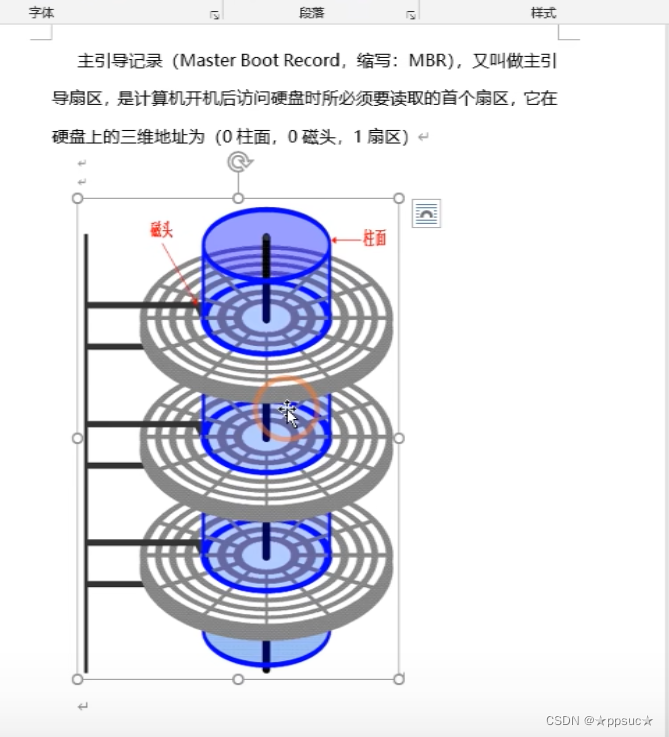

（1）

其中白色部分为扇区，灰色部分同心圆为磁道。

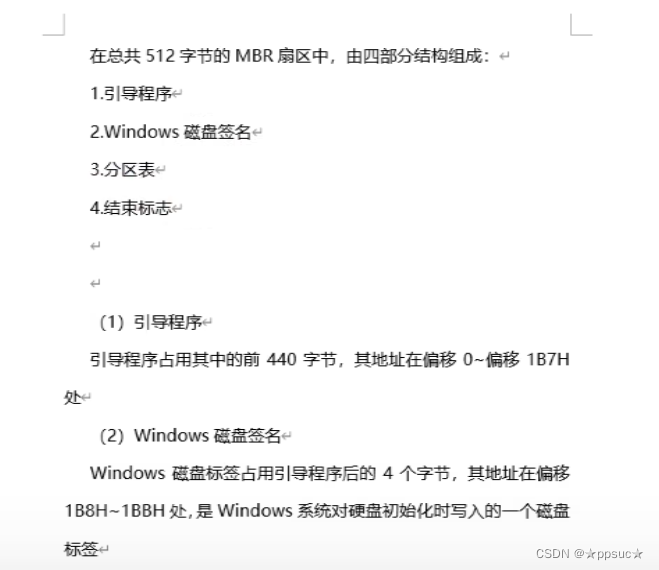

（2）

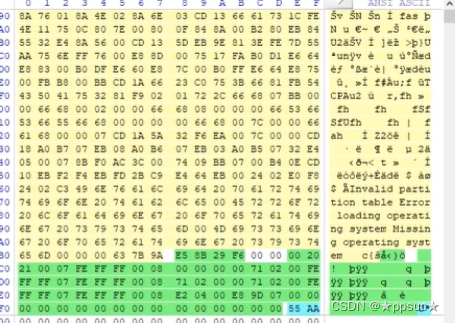

其中黄色部分为引导程序，绿色为分区表，蓝色（55AA）为结束标志。

三、MBR字节分析

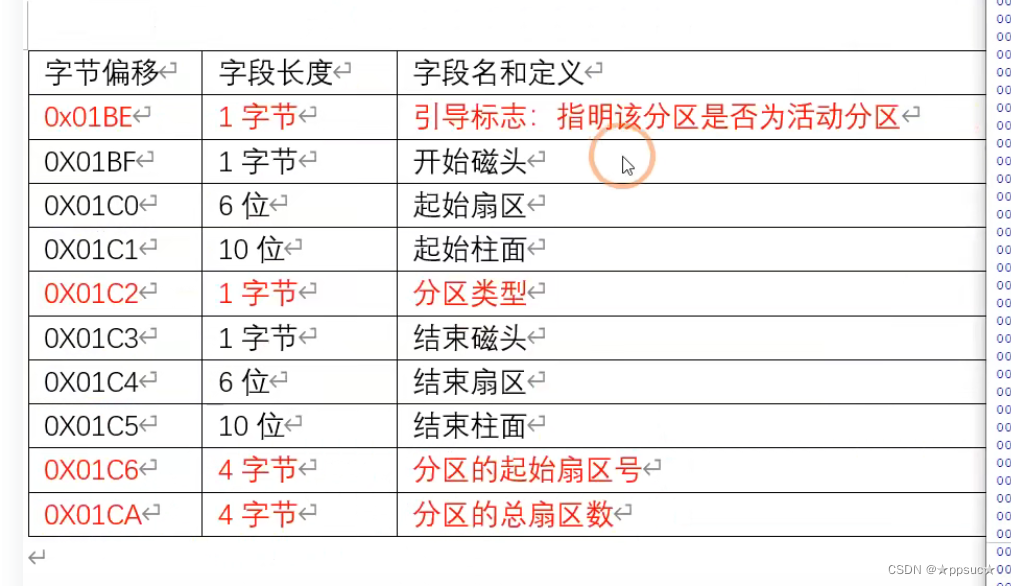

（1）

活动分区：80，非活动分区:00；

红色重要，黑色了解即可；

分区类型：NTFS、FAT32…

总扇区数：分区大小

若无55AA则无法初始化磁盘

其中0X01BE对应下图中粉色标明。
