手撕代码——同步FIFO

  • 一、FIFO原理与设计
  • 二、完整代码与仿真结果
  • 三、仿真结果

一、FIFO原理与设计

  查看Xilinx官方FIFO IP核，其主要的信号有时钟信号、写端口信号、读端口信号，其中，写端口信号包括写满信号full、写使能信号wr_en、写数据输入din、几乎满信号almost_full；读端口信号包括读空信号empty、读使能信号rd_en、读数据输出dout、几乎空信号almost_empty。几乎满信号almost_full与几乎空信号almost_empty是可选的。
在这里插入图片描述
  根据Xilinx官方的FIFO IP核，可以仿照写一个简单的同步FIFO（读写在同一时钟域）。在这里我们设计一个宽度为DATA_WIDTH，深度为DATA_DEPTH的同步FIFO，其输入输出端口如下：

  • 输入端口
    clk：时钟信号
    rst_n：异步复位信号
    wr_en：写使能信号，在wr_en为高电平，且满信号full为低电平期间，数据写入FIFO；
    rd_en：读使能信号，在rd_en高电平，且空信号empty为低电平期间，从FIFO中读出数据；
    din：写数据输入，位宽为DATA_WIDTH；
  • 输出端口
    dout：读数据输出，位宽为DATA_WIDTH；
    full：写满信号，当FIFO中存储的数据个数达到DATA_DEPTH时，full为高电平，表示FIFO写满了，不再向FIFO写入数据（即使写使能wr_en为高电平）；当FIFO中存储的数据个数小于DATA_DEPTH时，full为低电平，表示可以继续往FIFO中写入数据；
    empty：读空信号，当FIFO中存储的数据个数为0时，empty为高电平，表示FIFO中已无数据，不再从FIFO中读出数据（即使读使能rd_en为高电平）；当FIFO中存储的数据个数大于0时，empty为低电平，表示FIFO中还有数据，可以继续从FIFO中读出数据；

  那么，FIFO本质还是一个存储器，在这里使用一个宽度为DATA_WIDTH，深度为DATA_DEPTH的SRAM实现存储，使用写指针地址wr_ptr控制写地址，每进行一次写操作，写指针地址自加1，使用读指针地址rd_ptr控制读地址，每进行一次读操作，读指针地址自加1。在写使能信号为高电平，FIFO未写满（full为低电平）时，执行写操作；在读使能信号为高电平，FIFO未读空（empty为低电平）时，执行读操作。

//===========write pointer address===========//
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        wr_ptr <= 'd0;
    else if(wr_en && !full)
        wr_ptr <= wr_ptr + 1'b1;
    else
        wr_ptr <= wr_ptr;
end

//===========read pointer address===========//
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        rd_ptr <= 'd0;
    else if(rd_en && !empty)
        rd_ptr <= rd_ptr + 1'b1;
    else
        rd_ptr <= rd_ptr;
end

  那么，用一个计数器cnt来计算当前FIFO中存储的数据。计数器的控制分为四种情况：
（1）单时钟只执行写操作：当FIFO只进行写操作，而不执行读操作，即写使能wr_en为高电平，写满信号full为低电平，读使能rd_en为低电平时，计数器cnt自加1；
（2）单时钟只执行读操作：当FIFO只进行读操作，而不进行写操作，即读使能rd_en为高电平，读空信号empty为低电平，写使能wr_en为低电平时，计数器自加1；
（3）单时钟同时执行写操作与地操作：当FIFO同时执行写操作与读操作，即写使能wr_en为高电平，写满信号full为低电平，读使能rd_en为高电平，读空信号empty为低电平时，计数器cnt不变；
（4）单时钟既不执行写操作也不执行读操作：当FIFO既不执行写操作也不执行读操作时，计数器cnt不变；

//===========counter===========//
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        cnt <= 'd0;
    else if(wr_en && !full && !rd_en)
        cnt <= cnt + 1'b1;
    else if(rd_en && !empty && !wr_en)
        cnt <= cnt - 1'b1;
    else
        cnt <= cnt;
end

  另外，用FIFO中存储的数据计数器cnt来判断写满信号full、读空信号empty、几乎满信号almost_full、几乎空信号almost_empty。当计数器cnt为0时，表示FIFO中数据为空，读空信号empty为高电平；当计数器cnt为1时，表示FIFO中数据几乎空，几乎空信号almost_empty为高电平；当计数器为DATA_DEPTH-1时，表示FIFO中的存储的数据个数几乎为满，则几乎满信号almost_full信号为高电平；当计数器为DATA_DEPTH时，表示FIFO中存储的数据个数满了，则写满信号full为高电平。

//===========full===========//
assign full = (cnt == DATA_DEPTH) ? 1'b1 : 1'b0;

//===========empty===========//
assign empty = (cnt == 'd0) ? 1'b1 : 1'b0;

//===========almost_full===========//
assign almost_full = (cnt == DATA_DEPTH-1) ? 1'b1 : 1'b0;

//===========almost_empty===========//
assign almost_empty = (cnt == 'd1) ? 1'b1 : 1'b0;

  最后，根据读操作以及读地址，从FIFO中读出数据；根据写操作及写地址，将数据写入FIFO。

//===========read data===========//
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        dout_r <= 'd0;
    else if(rd_en && !empty)
        dout_r <= mem[rd_ptr];
end
assign dout = dout_r;

//===========write data===========//
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        for(i=0;i<DATA_DEPTH;i=i+1) begin
            mem[i] <= 'd0;
        end
    else if(wr_en && !full)
        mem[wr_ptr] <= din;
end

二、完整代码与仿真结果

  同步FIFO完整代码如下：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2023/05/16 09:23:07
// Design Name:
// Module Name: sync_fifo
// Project Name:
// Target Devices:
// Tool Versions:
// Description: 同步FIFO
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module sync_fifo
#(
    parameter   DATA_WIDTH = 8,
    parameter   DATA_DEPTH = 8,
    parameter   CNT_WIDTH  = $clog2(DATA_DEPTH)
)
(
    input                      clk         ,
    input                      rst_n       ,
    input                      wr_en       ,
    input   [DATA_WIDTH-1:0]   din         ,
    input                      rd_en       ,
    output  [DATA_WIDTH-1:0]   dout        ,
    output                     almost_full ,
    output                     full        ,
    output                     almost_empty,
    output                     empty
);

integer i;
reg     [DATA_WIDTH-1:0]    mem     [DATA_DEPTH-1:0];
reg     [CNT_WIDTH:0]       cnt;
reg     [CNT_WIDTH-1:0]     wr_ptr,rd_ptr;
reg     [DATA_WIDTH-1:0]    dout_r;

//===========write pointer address===========//
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        wr_ptr <= 'd0;
    else if(wr_en && !full)
        wr_ptr <= wr_ptr + 1'b1;
    else
        wr_ptr <= wr_ptr;
end

//===========read pointer address===========//
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        rd_ptr <= 'd0;
    else if(rd_en && !empty)
        rd_ptr <= rd_ptr + 1'b1;
    else
        rd_ptr <= rd_ptr;
end

//===========counter===========//
//原版
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        cnt <= 'd0;
    else if(wr_en && !full && !rd_en)
        cnt <= cnt + 1'b1;
    else if(rd_en && !empty && !wr_en)
        cnt <= cnt - 1'b1;
    else
        cnt <= cnt;
end

/*
//修改版
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        cnt <= 'd0;
    else if(wr_en && !full && !rd_en) //写使能wr_en有效，读使能rd_en无效
        cnt <= cnt + 1'b1;
    else if(wr_en && !full && rd_en && empty) //rd_en为高电平，但是empty为高电平，所以实际上读使能rd_en无效
        cnt <= cnt + 1'b1;
    else if(rd_en && !empty && !wr_en) //读使能rd_en有效，写使能wr_en无效
        cnt <= cnt - 1'b1;
    else if(rd_en && !empty && wr_en && full) //wr_en为高电平，但是full为高电平，所以实际上写使能wr_en无效
        cnt <= cnt - 1'b1;
    else
        cnt <= cnt;
end
*/

//===========full===========//
assign full = (cnt == DATA_DEPTH) ? 1'b1 : 1'b0;

//===========empty===========//
assign empty = (cnt == 'd0) ? 1'b1 : 1'b0;

//===========almost_full===========//
assign almost_full = (cnt >= DATA_DEPTH-1) ? 1'b1 : 1'b0;

//===========almost_empty===========//
assign almost_empty = (cnt <= 'd1) ? 1'b1 : 1'b0;

//===========read data===========//
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        dout_r <= 'd0;
    else if(rd_en && !empty)
        dout_r <= mem[rd_ptr];
end
assign dout = dout_r;

//===========write data===========//
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        for(i=0;i<DATA_DEPTH;i=i+1) begin
            mem[i] <= 'd0;
        end
    else if(wr_en && !full)
        mem[wr_ptr] <= din;
end

endmodule

  仿真文件如下：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2023/05/16 11:22:57
// Design Name:
// Module Name: tb_sync_fifo
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module tb_sync_fifo;

parameter   DATA_WIDTH = 8;
parameter   DATA_DEPTH = 16;
parameter   CNT_WIDTH  = $clog2(DATA_DEPTH);

reg                      clk,rst_n;
reg                      wr_en    ;
reg   [DATA_WIDTH-1:0]   din      ;
reg                      rd_en    ;
wire  [DATA_WIDTH-1:0]   dout     ;
wire                     full     ;
wire                     empty    ;
wire                     almost_full ;
wire                     almost_empty;

parameter  clk_period = 10;

initial
begin
    clk = 1'b1;
    rst_n <= 1'b1;
    rd_en <= 1'b0;
    wr_en <= 1'b0;
    din <= 'd0;

    #(clk_period*10)
    rst_n <= 1'b0;
    #(clk_period*1)
    rst_n <= 1'b1;

    repeat(50) begin
        @(posedge clk) begin
          wr_en <= {$random}%2;
          rd_en <= {$random}%2;


          din <= din + 1'b1;
        end
    end
    #(clk_period)
    #(clk_period*10)
    $stop;
end

always #(clk_period/2)  clk = ~clk;

sync_fifo
#(
    .DATA_WIDTH(DATA_WIDTH),
    .DATA_DEPTH(DATA_DEPTH)
)sync_fifo
(
    .clk         (clk         ),
    .rst_n       (rst_n       ),
    .wr_en       (wr_en       ),
    .din         (din         ),
    .rd_en       (rd_en       ),
    .dout        (dout        ),
    .almost_full (almost_full ),
    .full        (full        ),
    .almost_empty(almost_empty),
    .empty       (empty       )
);

endmodule

三、仿真结果

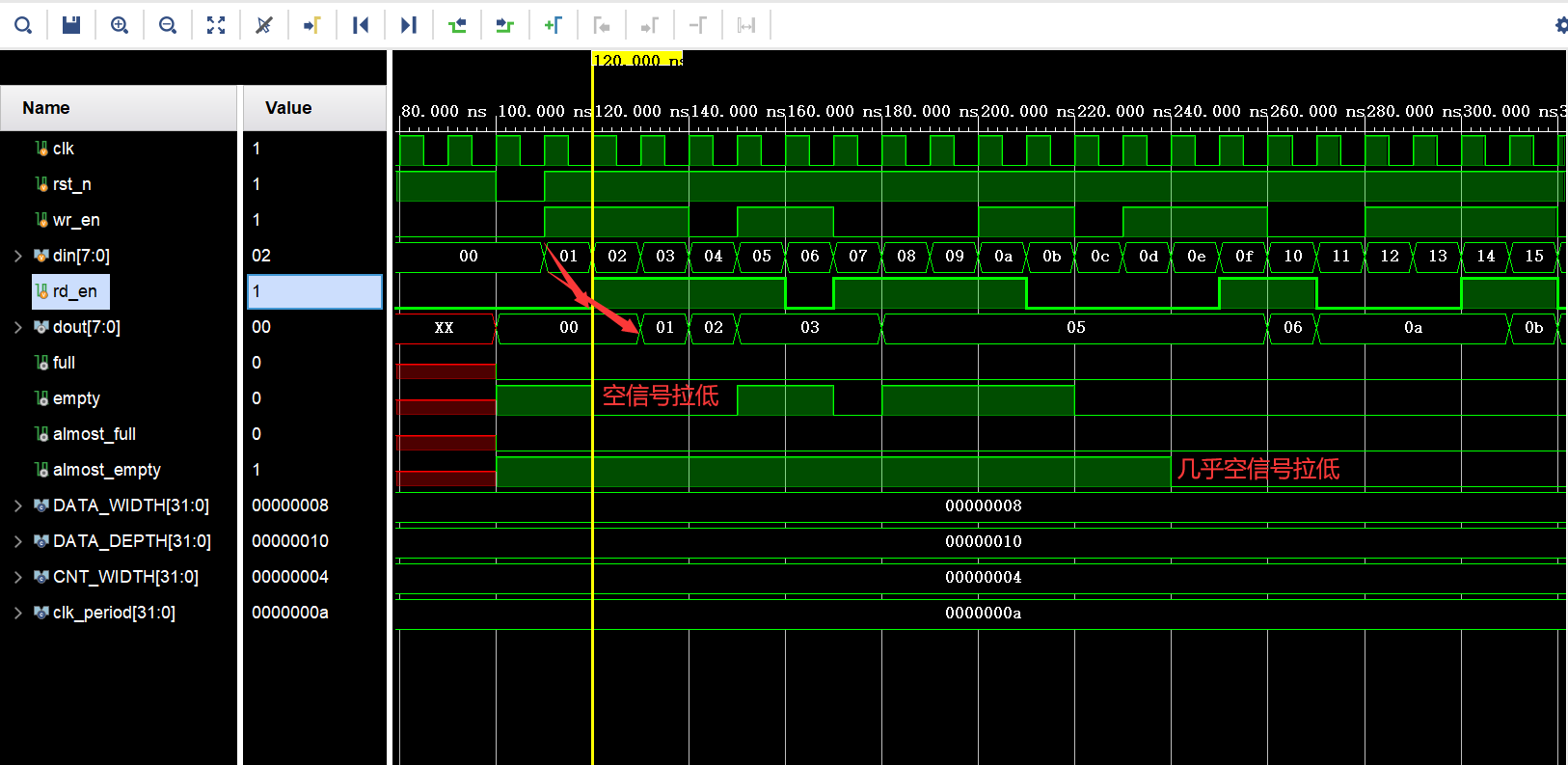

  对同步FIFO进行仿真，可以看到，初始化复位下，空信号empty与几乎空信号almost_empty均为高电平，在成功写入数据，FIFO中数据个数大于0时，empty信号被拉低；当FIFO中存储数据大于1时，几乎空信号almost_empty被拉低。

在这里插入图片描述

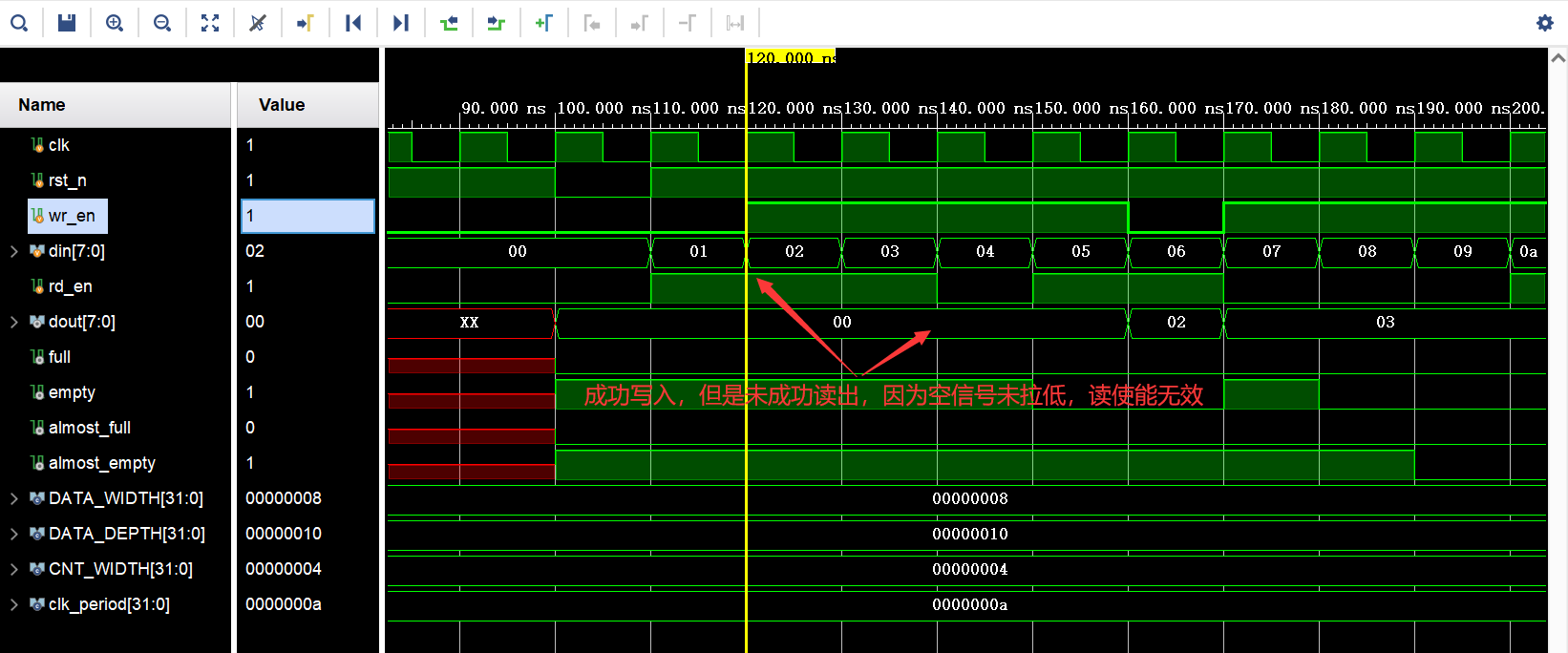

  在这里仍然存在问题：修改仿真文件，使得读使能早于写使能，可以看到数据成功写入FIFO，因为写使能wr_en有效取决于满信号full为低电平，而数据并没有成功从FIFO中读出，因为读使能rd_en有效取决于空信号empty为低电平，而在FIFO成功写入数据后，空信号并没有拉低，从而导致读数据失败，但空信号empty取决于FIFO中的数据计数器，计数器由读使能与写使能同时控制，由于写使能与读使能同为高，所以计数器并没有加1，从而导致空信号没有拉低。

在这里插入图片描述
  于是，找到问题的关键所在，把同步FIFO设计中的计数器cnt部分原版修改为修改版，增加了两种情况：写使能wr_en有效读使能rd_en无效、读使能rd_en有效写使能wr_en无效，重新仿真，可以看到结果正确。

在这里插入图片描述
