问题1：
小明同学正在做【半加器、全加器与八位串行加法器实验】，他画好了电路图，但还有不少困难，现在他求助于你，请你帮他解决。
答：选A
注释：A是与门，B是或门，C是同或门，D是异或门

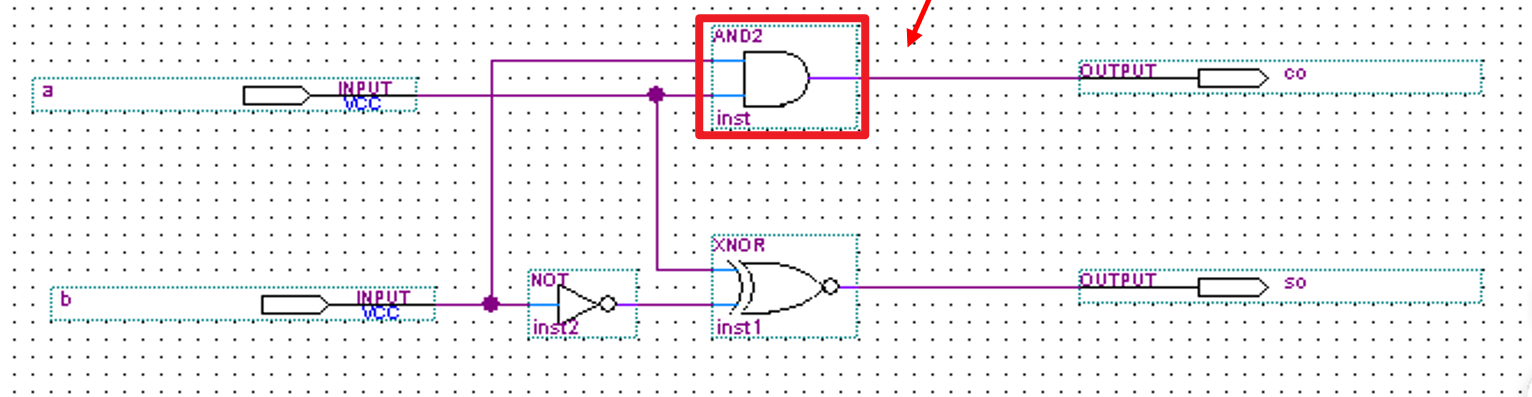

正确的图：
问题2：

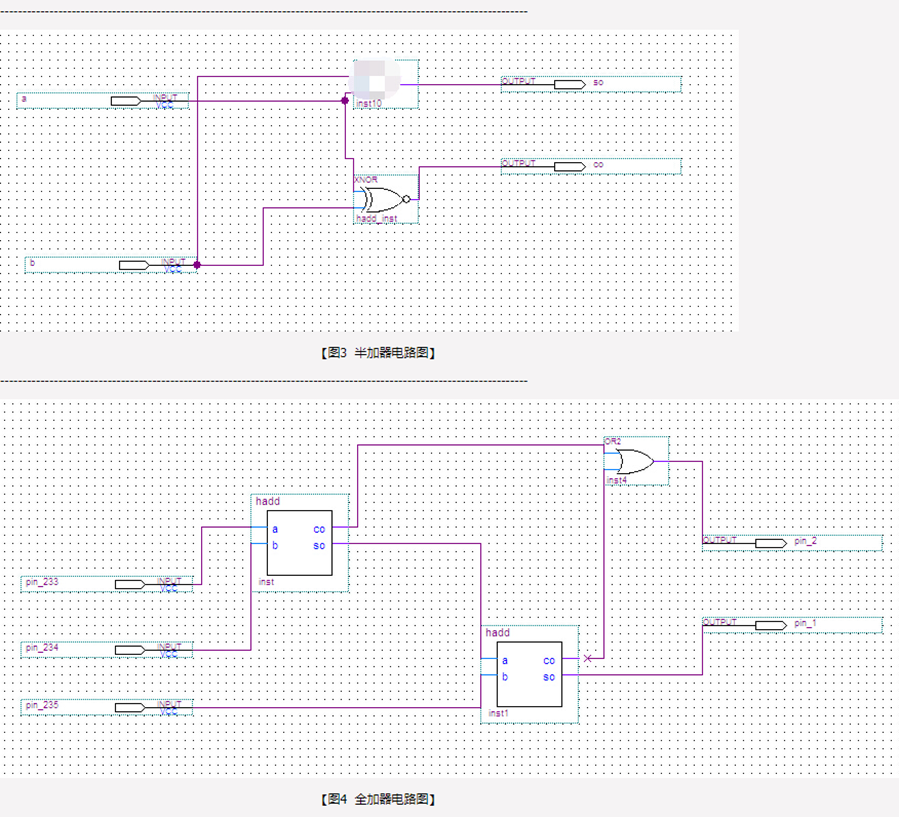

图1~图5中共有许多处错误，请你帮小明找到这些错误。要求找出错误即可，不需说明如何修改；叙述清晰详细，写明在图几中，哪个部件的输入或输出端与哪条线或哪个端口连接错误。如下例，注意例中加下划线的关键描述：
- 在图5中，部件inst的输入端pin_235与输入端cin使用了粗线连接(或BUS总线连接)，导致错误。
以下展示的图都是正确的图，特别圈住的地方表示正确的是这样的，而在题目中的这个地方是错误的！！！
-

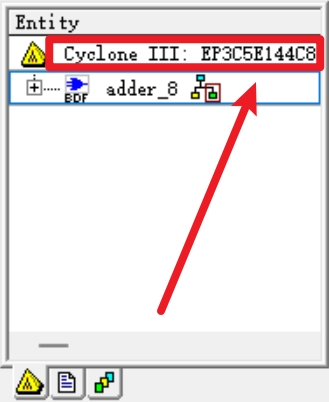

在图1中，硬件仿真设备的参数设置错误
-

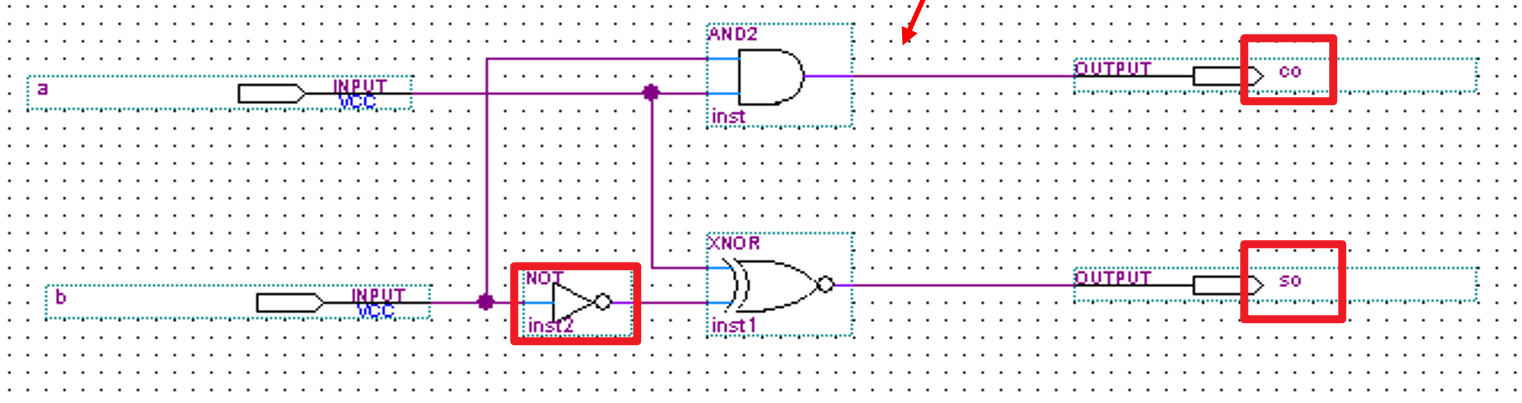

在图3中，部件hadd inst与输入端b之间的缺少一个非门
-
在图3中，输出端co命名错误，应该为so
-
在图3中，输出端so命名错误，应该为co
-

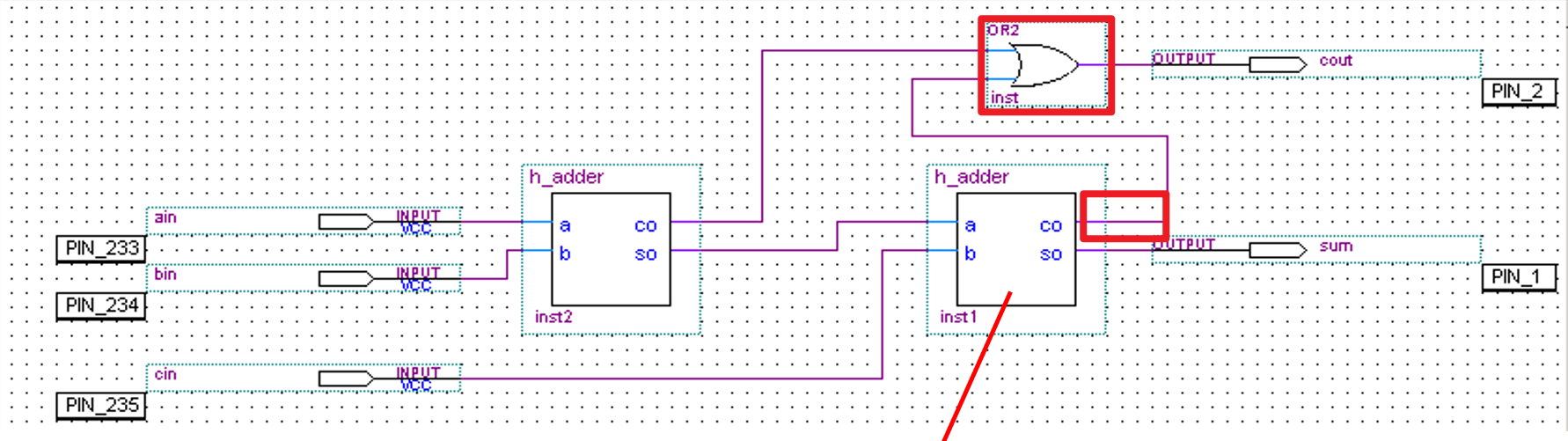

在图4中，部件inst4应该为异或门
-
在图4中，部件inst4与部件inst1的co端之间的线未连接
-
在图5中，部件inst11的输入端pin_2与输出端cout使用了粗线连接(或BUS总线连接)，导致错误。
-
在图5中，部件inst、inst5…inst11的输入端pin_233、pin_234和输出端pin_1命名错误
-
在图5中，部件inst10的输入端pin_234没有命名
-
在图5中，部件inst8的输入端pin_234、pin_235命名错误
-
在图5中，输入端b[7…1]命名错误
问题3：
所有错误若已修正好，引脚值按实验PPT上给定的分配，结果显示在数码8和数码7上。若输入数码管4~数码管1分别显示的数字是D、B、8、E，那么数码8和数码7数码管分别显示__6__、__9__，计算的结果有/无发生溢出，为什么？
答：有发生溢出，0xD8与0x8E的和为0x169
