为什么计算机中的负数要用补码表示？

本文已收录到 AndroidFamily，技术和职场问题，请关注公众号 [彭旭锐] 提问。

前言

大家好，我是小彭。

在前面的文章里，我们聊到了计算机的冯·诺依曼架构的 3 个基本原则。其中第 1 个原则是计算机中所有信息都是采用二进制格式的编码。也就是说，在计算机中程序的数据和指令，以及用户输入的所有数据，计算机都需要把它们转换为二进制的格式，才能进行识别和运算。

然而，我们日常生活接触到的大部分数字却是十进制编码，例如手机号码、工牌号、学号。那为什么计算机要使用二进制数制？二进制数据如何进行运算，以及计算机做了哪些优化来如何提高运算的效率？今天我们就围绕这些问题展开。

小彭的 Android 交流群 02 群已经建立啦，扫描文末二维码进入~

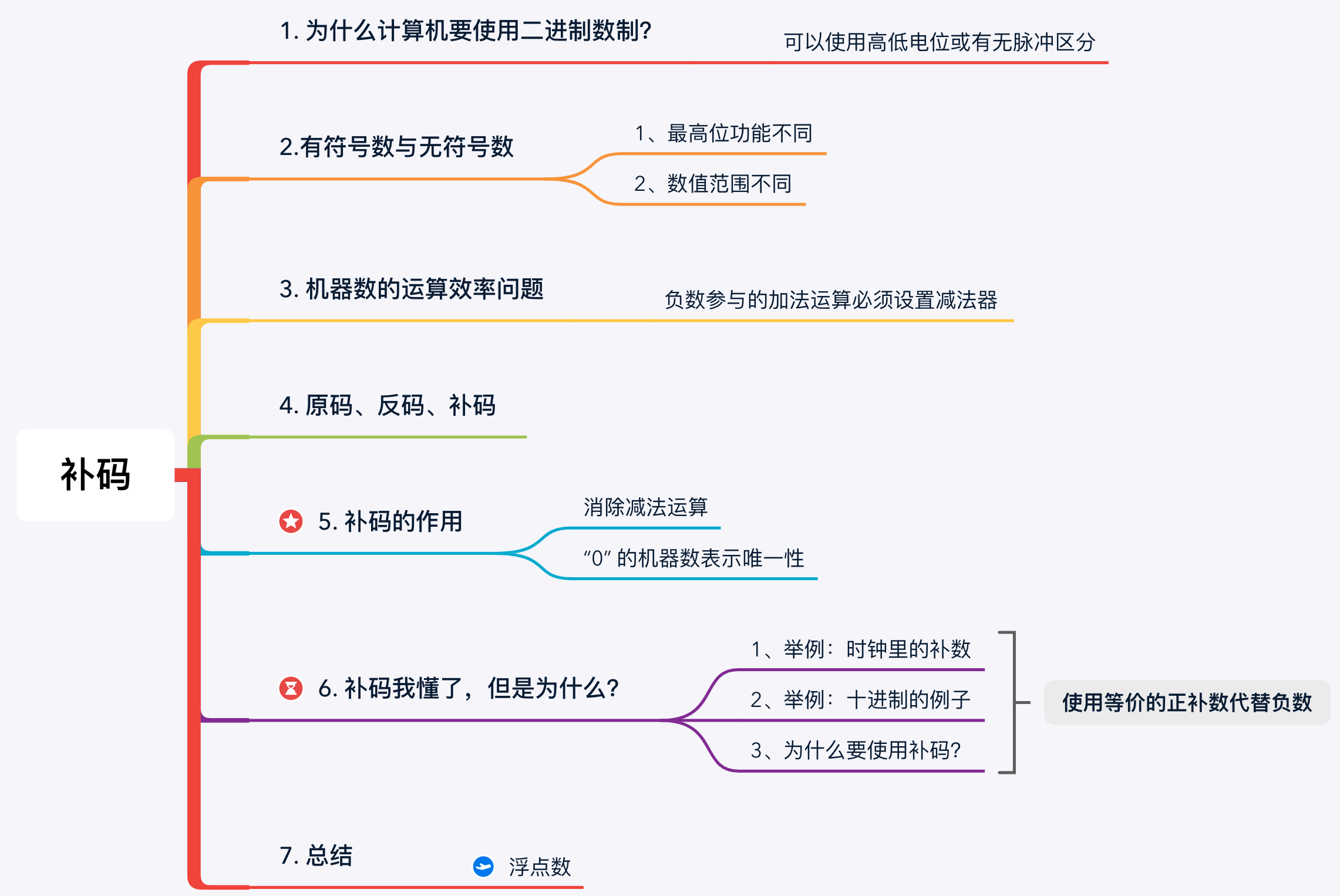

思维导图：

1. 为什么计算机要使用二进制数制？

所谓数制其实就是一种 “计数的进位方式”。

常见的数制有十进制、二进制、八进制和十六进制：

十进制是我们日常生活中最熟悉的进位方式，它一共有 0、1、2、3、4、5、6、7、8 和 9 十个符号。在计数的过程中，当某一位满 10 时，就需要向它临近的高位进一，即逢十进一；
二进制是程序员更熟悉的进位方式，也是随着计算机的诞生而发展起来的，它只有 0 和 1 两个符号。在计数的过程中，当某一位满 2 时，就需要向它临近的高位进一，即逢二进一；
八进制和十六进制同理。

那么，为什么计算机要使用二进制数制，而不是人类更熟悉的十进制呢？其原因在于二进制只有两种状态，制造只有 2 个稳定状态的电子元器件可以使用高低电位或有无脉冲区分，而相比于具备多个状态的电子元器件会更加稳定可靠。

2.有符号数与无符号数

在计算机中会区分有符号数和无符号数，无符号数不需要考虑符号，可以将数字编码中的每一位都用来存放数值。有符号数需要考虑正负性，然而计算机是无法识别符号的 “正+” 或 “负-” 标志的，那怎么办呢？

好在我们发现 “正 / 负” 是两种截然不同的状态，正好可以映射到计算机能够理解的 “0 / 1” 上。因此，我们可以直接 “将符号数字化”，将 “正+” 数字化为 “0”，将 “负-” 数字化为 “1”，并将数字化后的符号和数值共同组成数字编码。

另外，为了计算方便，我们额外再规定将 “符号位” 放在数字编码的 “最高位”。例如，+1110 和 -1110 用 8 位二进制表示就是：

0000, 1110（符号作为编码的一部分，最高位 0 表示正数）
1000, 1110（符号作为编码的一部分，最高位 1 表示负数）

从中我们也可以看出无符号数和有符号数的区别：

1、最高位功能不同： 无符号数的编码中的每一位都可以用来存放数值信息，而有符号数需要在编码的最高位留出一位符号位；
2、数值范围不同： 相同位数下有符号数和无符号数表示的数值范围不同。以 16 位数为例，无符号数可以表示 0~65536，而有符号数可以表示 -32768~32768。

提示： 无符号数和有符号数表示的数值范围大小是一样大的，n 位二进制最多只能表示 $2^n$ 个信息量，这是无法被突破的。

3. 机器数的运算效率问题

在计算机中，我们会把带 “正 / 负” 符号的数称为真值（True Value），而把符号化后的数称为机器数（Computer Number)。

机器数才是数字在计算机中的二进制表示。 例如在前面的数字中， +1110 是真值，而 0000, 1110 是机器数。新的问题来了：将符号数字化后的机器数，在运算的过程中符号位是否与数值参与运算，又应该如何运算呢？

我们先举几个加法运算的例子：

两个正数相加：

0000, 1110 + 0000, 0001 = 0000, 1111 // 14 + 1 = 15 正确
^            ^            ^
符号位        符号位        符号位

两个负数相加：

1000, 1110 + 1000, 0001 = 0000, 1111 // (-14) + (-1) = 15 错误
^            ^            ^
符号位        符号位        符号位（最高位的 1 溢出）

正负数相加：

0000, 1110 + 1000, 0001 = 1001, 1111 // 14 + (-1) = -15 错误
^            ^            ^
符号位        符号位        符号位

可以看到，在对机器数进行 “按位加法” 运算时，只有两个正数的加法运算的结果是正确的，而包含负数的加法运算的结果却是错误的，会出现 -14 - 1 = 15 和 14 - 1 = -15 这种错误结果。

所以，带负数的加法运算就不能使用常规的按位加法运算了，需要做特殊处理：

两个正数相加：
- 直接做按位加法。
两个负数相加：
- 1、用较大的绝对值 + 较小的绝对值（加法运算）；
- 2、最终结果的符号为负。
正负数相加：
- 1、判断两个数的绝对值大小（数值部分）；
- 2、用较大的绝对值 - 较小的绝对值（减法运算）；
- 3、最终结果的符号取绝对值较大数的符号。

哇🤩？好好的加法运算给整成减法运算？ 运算器的电路设计不仅要多设置一个减法器，而且运算步骤还特别复杂。那么，有没有不需要设置减法器，而且步骤简单的方案呢？

4. 原码、反码、补码

为了解决有符号机器数运算效率问题，计算机科学家们提出多种机器数的表示法：

机器数	正数	负数
原码	符号位表示符号数值位表示真值的绝对值	符号位表示数字的符号数值位表示真值的绝对值
反码	无（或者认为是原码本身）	符号位为 1 数值位是对原码数值位的 “按位取反”
补码	无（或者认为是原码本身）	在负数反码的基础上 + 1

1、原码： 原码是最简单的机器数，例如前文提到从 +1110 和 -1110 转换得到的 0000, 1110 和 1000, 1110 就是原码表示法，所以原码在进行数字运算时会存在前文提到的效率问题；
2、反码： 反码一般认为是原码和补码转换的中间过渡；
3、补码： 补码才是解决机器数的运算效率的关键， 在计算机中所有 “整型类型” 的负数都会使用补码表示法；
- ~~正数的补码是原码本身；~~
- 零的补码是零；
- 负数的补码是在反码的基础上再加 1。

~~很多教材和网上的资料会认为正数的原码、反码和补码是相同的，这么说倒也不影响什么。~~ 但结合补码的设计原理，小彭的观点是正数是没有反码和补码的，负数使用补码是为了找到一个 “等价” 的正补数代替负数参与计算，将加减法运算统一为两个正数加法运算，而正数自然是不需要替换的，所以也就没有补码的形式。

提示： 为了便于你理解，小彭后文会继续用 ~~“正数的补码是原码本身”~~ 这个观点阐述。

5. 使用补码消除减法运算

理解补码表示法后，似乎还是不清楚补码有什么用❓

我们重新计算上一节的加法运算试试：

举例	真值	原码	反码	补码
+14	+1110	0000, 1110	0000, 1110	0000, 1110
+13	+1101	0000, 1101	0000, 1101	0000, 1101
-14	+1110	1000, 1110	1111, 0001	1111, 0010
-15	-1110	1000, 1111	1111, 0000	1111, 0001
+1	+0001	0000, 0001	0000, 0001	0000, 0001
-1	-0001	1000, 0001	1111, 1110	1111, 1111

两个正数相加：

// 补码表示法
0000, 1110 + 0000, 0001 = 0000, 1111 // 14 + 1 = 15 正确
^            ^            ^
符号位        符号位        符号位

两个负数相加：

// 补码表示法
1111, 0010 + 1111, 1111 = 1111, 0001 // (-14) + (-1) = -15 正确
^            ^            ^
符号位        符号位        符号位（最高位的 1 溢出）

正负数相加：

// 补码表示法
0000, 1110 + 1111, 1111 = 0000, 1101 // 14 + (-1) = 13 正确
^            ^            ^
符号位        符号位        符号位（最高位的 1 溢出）

可以看到，使用补码表示法后，有符号机器数加法运算就只是纯粹的加法运算，不会因为符号的正负性而采用不同的计算方法，也不需要减法运算。因此电路设计中只需要设置加法器和补数器，就可以完成有符号数的加法和减法运算，能够简化电路设计。

除了消除减法运算外，补码表示法还实现了 “0” 的机器数的唯一性：

在原码表示法中，“+0” 和 “-0” 都是合法的，而在补码表示法中 “0” 只有唯一的机器数表示，即 0000, 0000 。换言之补码能够比原码多表示一个最小的负数 1000, 0000。

最后提供按照不同表示法解释二进制机器数后得到的真值对比：

二进制数	无符号真值	原码真值	反码真值	补码真值
0000, 0000	0	+0	+0	+0
0000, 0001	1	+1	+1	+1
…	…	…	…	…
1000, 0000	128	-0（负零，无意义）	-127	-128（多表示一个数）
1000, 0001	129	-1	-126	-127
…	…	…	…	…
1111, 1110	254	-126	-1	-2
1111, 1111	255	-127	-0（负零）	-1

6. 补码我懂了，但是为什么？

理解原码和补码的定义不难，理解补码作用也不难，难的是理解补码是怎么设计出来的，总不可能是被树上的苹果砸到后想到的吧？

这就要提到数学中的 “补数” 概念：

1、当一个正数和一个负数互为补数时，它们的绝对值之和就是模；
2、一个负数可以用它的正补数代替。

6.1 时钟里的补数

听起来很抽象对吧❓其实生活中，就有一个更加形象的例子 —— 时钟，时钟里就蕴含着补数的概念！

比如说，现在时钟的时针刻度指向 6 点，我们想让它指向 3 点，应该怎么做：

方法 1 ： 逆时针地拨动 3 个点数，让时针指向 3 点，这相当于做减法运算 -3；
方法 2： 顺时针地拨动 9 个点数，让时针指向 3 点，这相当于做加法运算 +9。

可以看到，对于时钟来说 -3 和 +9 竟然是等价的！ 这是因为时钟只能 12 个小时，当时间点数超过 12 时就会自动丢失，所以 15 点和 3 点在时钟看来是都是 3 点。如果我们要在时钟上进行 6 - 3 减法运算，我们可以将 -3 等价替换为它的正补数 +9 后参与计算，从而将减法运算替换为 6 + 9 加法运算，结果都是 3。

6.2 十进制的例子

理解了补数的概念后，我们再多看一个十进制的例子：我们要计算十进制 354365 - 95937 = 的结果，怎么做呢？

方法 1 - 借位做减法： 常规的做法是利用连续向前借位做减法的方式计算，这没有问题；
方法 2 - 减模加补： 使用补数的概念后，我们就可以将减法运算消除为加法运算。

具体来说，如果我们限制十进制数的位长最多只有 6 位，那么模就是 1000000，-95937 对应的正补数就是 1000000 - 95937 = 904063 。此时，我们可以直接用正补数代替负数参与计算，则有：

354365 - 95937 // = 258428

= 354365 - (1000000 - 904063)

= 354365 - 1000000 + 904063 【减整加补】

= 258428

可以看到，把 -95937 等价替换为 +904063 后，就把减法运算替换为加法运算。细心的你可能要举手提问了，还是需要减去 1000000 呀？🙋🏻‍♀️

其实并不用，因为 1000000 是超过位数限制的，所以减去 1000000 这一步就像时针逆时针拨动一整圈一样是无效的。所以实际上需要计算的是：

// 实际需要计算的是：
354365 + 904063
= 1258428 = 258428
  ^
  最高位 1 超出位数限制，直接丢弃

6.3 为什么要使用补码？

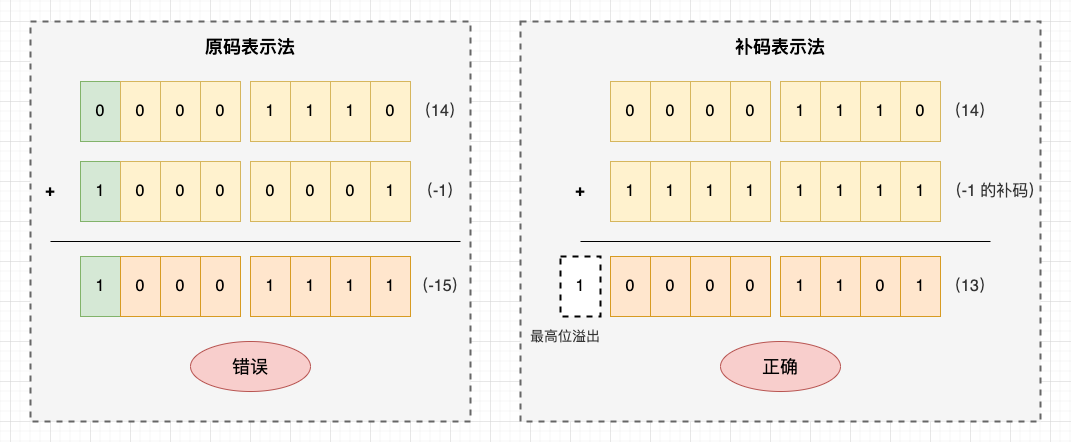

继续使用前文提到的 14 + (-1) 正负数相加的例子：

// 原码表示法
0000, 1110 + 1000, 0001 = 1001, 1111 // 14 + (-1) = -15 错误
^            ^            ^
符号位        符号位        符号位

// 补码表示法
0000, 1110 + 1111, 1111 = 1, 0000, 1101 // 14 + (-1) = 13 正确
^            ^            ^
符号位        符号位        最高位 1 超出位数限制，直接丢弃
