前言

在《支付系统设计三：渠道网关设计03-参数验证》之后需要进行交易信息准备、路由处理、支付渠道数据补全操作。

---

一、交易信息准备

补充在订单持久化、请求外部支付渠道等业务操作时候需要的参数，补充到MessageDescription中的datas属性中。
根据 transCode+PrepareDataServiceImpl 获取到准备数据service bean进行交易信息的补全准备。

1. MessageDescription内容

经过客户端报文解析处理后paycore上送的报文内容经过解析脚本处理被解析填充到MessageDescription中的datas属性中。

2. 交易信息填充

主要补充的内容有：支付网关交易处理状态、支付网关交易对账状态、支付网关交易状态、支付渠道交易日期等参数。

3. 开户机构信息填充

根据上送的账户开户机构编码补充完整账户开户机构名称等信息（部分交易需要这些参数）。

4. 省市区域信息填充

根据上送的省编码补充完整省名称、银行区域码；根据市编码补充完整市名称等信息（部分交易需要这些参数）。

5. 银行信息填充

联行号、清算行号、支行名称等参数补全。

二、路由处理

请求支付路由获取支付渠道信息，如果MessageDescription的datas属性中instTransId（支付渠道交易id）为空则请求支付路由，如果不为空则说明paycore已经请求过支付路由了，在paycore主要是对paygw提供的原子话交易进行产品化封装，在封装产品的时候可能需要确定支付渠道，如在轮询扣款中支付核心系统paycore就会请求支付渠道获取支付渠道信息，paycore在请求支付路由后会将支付路由payrouter返回的命中渠道信息：instCode渠道编码，instTransId支付渠道交易id、对应的账户信息添加到请求支付网关的报文中。
关于路由的处理见《支付路由系统设计》系列文章讲解其设计。

如下是支付路由系统响应报文：

{
    "header": {
        "success": true,
        "errorCode": "",
        "errorMsg": "",
        "channelCode": "test_postman",
        "channelTransNo": "202311100009000001",
        "sceneCode": "test_postman",
        "transCode": "routerRule",
        "transType": "route"
    },
    "body": {
        "instCode": "payCib",
        "instTransId": "deduct_2022101023440770",
        "otherMap": {
            "instAcctNo": "140562008901"
        },
        "ruleId": "中金-单笔代扣",
        "ruleScene": "routerRule",
        "transOrgId": ""
    }
}

将获取到的instCode、instTransId、otherMap参数填充到MessageDescription中的datas属性中。

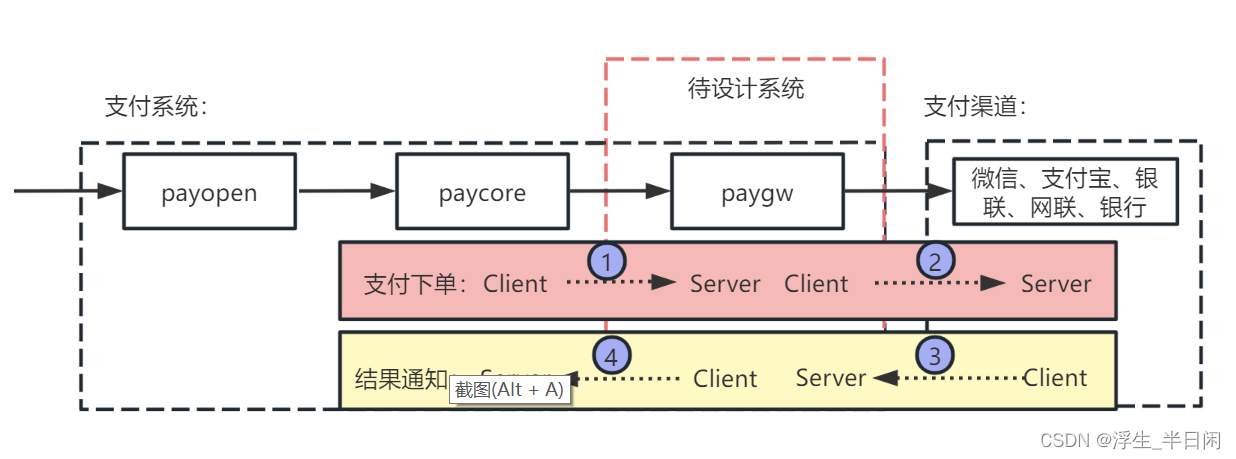

根据支付路由系统输出的服务端支付渠道信息（instCode、instTransId），后面就就可以找到后台管理系统配置的支付渠道信息了，同获取客户端支付渠道信息一样，只是此时获取到的支付渠道属于服务端，即paygw要请求的支付渠道，也就是我们对接的外部支付渠道，如下图的2的通讯交互部分。

三、支付渠道数据补全

transCode+CompletionDataServiceImpl从交易数据补全服务工厂中获取到service bean进行支付渠道数据补全。

/**
 * @author Kkk
 * @Describe: 交易数据补全服务默认实现(单笔交易)
 */
@Service("defaultCompletionDataService")
public class DefaultCompletionDataServiceImpl extends AbstractCompletionDataService {

    @Override
    public void execute(PayGwContext context) {
        String transNo = StringUtils.valueOf(context.getMessageDescription().getData(PayGwConstant.PAYGW_TRANS_NO));
        LoggerUtil.info(logger, "交易({})-网关流水号({})-数据补全-开始", context.getClientTransCode(), transNo);

        //1、服务端信息
        MessageDescription messageDescription = context.getMessageDescription();
        String instCode = StringUtils.valueOf(messageDescription.getData(PayGwConstant.INST_CODE));
        PayInstitution serverPayInstitution = payInstitutionService.getByInstCode(instCode);
        AssertUtils.isNotNull(serverPayInstitution, SystemErrorCode.UNFOUND_CONFIG, new Object[]{"服务端支付渠道"});
        context.setServerInstCode(instCode);//支付渠道
        messageDescription.setServerPayInstitution(serverPayInstitution);

        String instTransId = StringUtils.valueOf(messageDescription.getData(PayGwConstant.INST_TRANS_ID));
        InstTransTypeEntity instTransTypeEntity = serverPayInstitution.getInstTransTypeEntityByTransId(instTransId);
        AssertUtils.isNotNull(instTransTypeEntity, SystemErrorCode.UNFOUND_CONFIG, new Object[]{"服务端支付渠道交易"});
        context.setServerTransId(instTransId);//支付渠道交易id

        String instTransCode = instTransTypeEntity.getTransCode();
        context.setServerTransCode(instTransCode);//支付渠道交易码

        //2、支付渠道通用数据补全
        super.complete(context, messageDescription.getDatas());

        //3、支付渠道差异数据补全(通过脚本实现)
        instDataCompleteService.complete(context, messageDescription.getDatas());

        LoggerUtil.info(logger, "交易({})-网关流水号({})-数据补全-结束", context.getClientTransCode(), transNo);
    }
}

1.服务端支付渠道获取

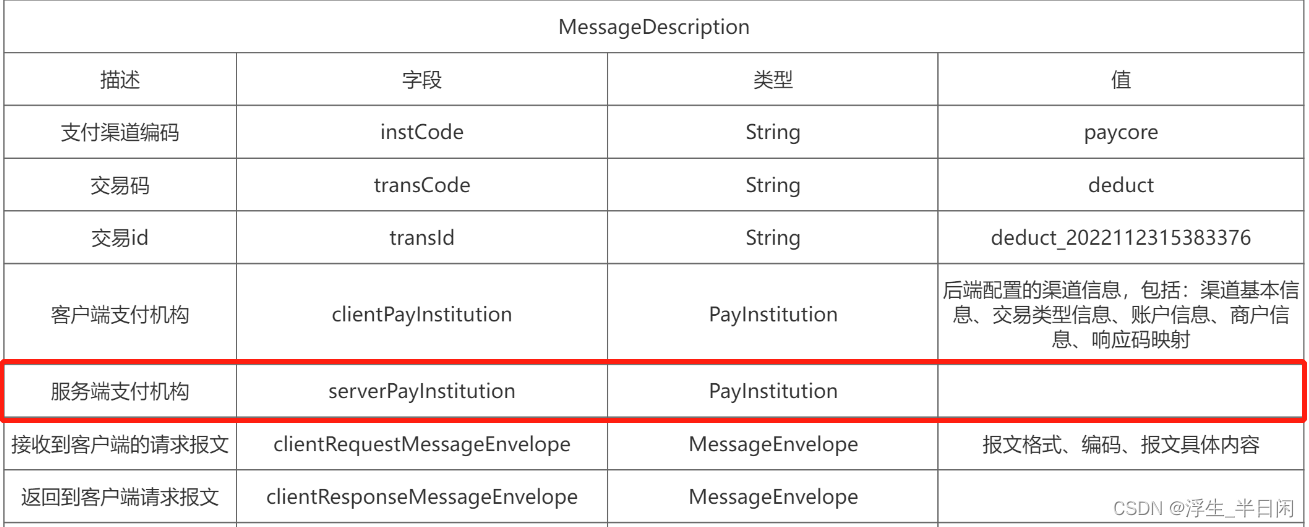

根据支付路由返回的instCode、instTransId获取到后端管理系统配置的服务端支付渠道相关信息，填充到MessageDescription：

2. 支付渠道通用数据补全

2.1 支付渠道账户信息补全

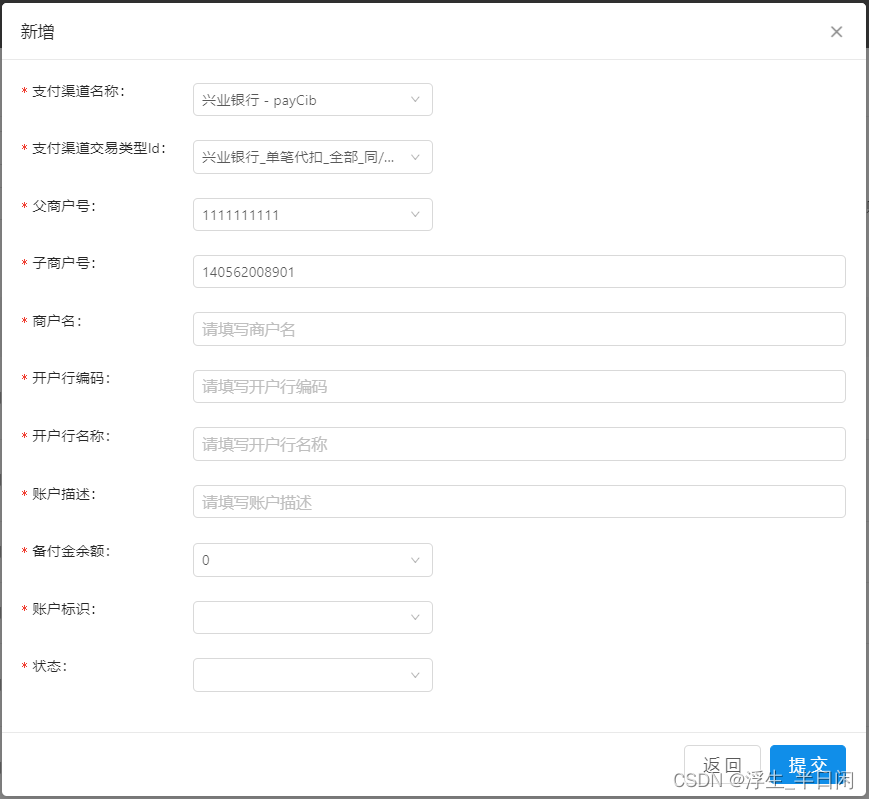

对支付路由返回的otherMap中instAcctNo支付渠道账户关联信息的补全，如下后端配置的参数，填充到MessageDescription的datas中：

2.1 商户信息补全结束

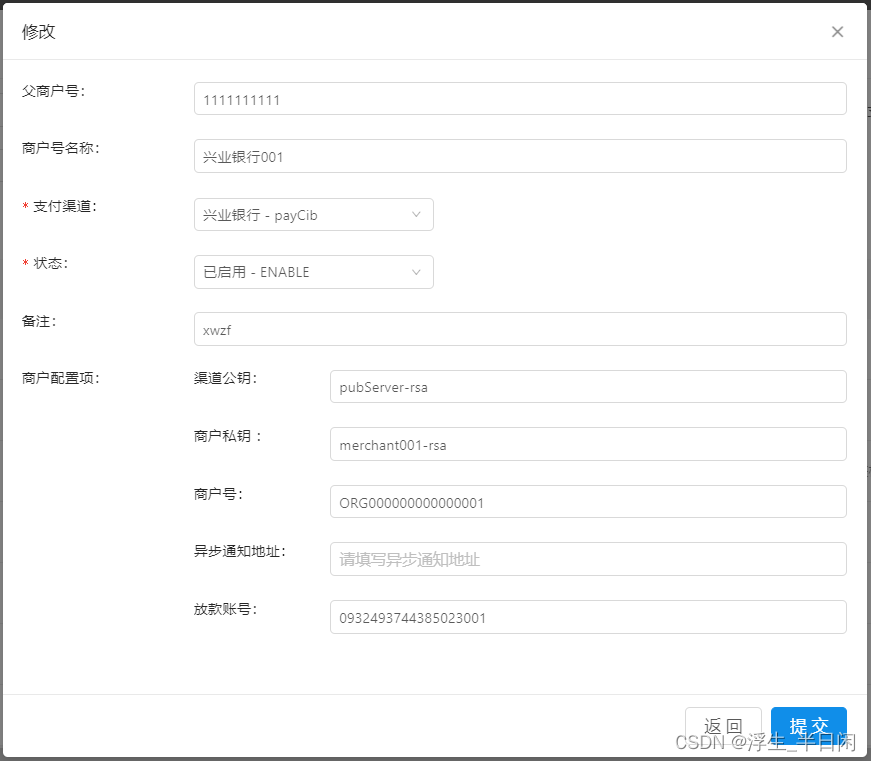

根据路由出得账户信息找到对应的商户信息，即如下的配置：

3. 支付渠道差异数据补全

根据支付路由返回的instCode、instTransId获取到后端管理系统配置的服务端支付渠道通讯配置信息，注意此处的通讯可能对应多次，即有的业务需要和渠道通讯多次，如对接的某银行对账文件下载交互过程：

第一次通信：每天9:00调用[KHKF05]接口查询对账文件生成状态、文件名、密码；
第二次通信：拿着[KHKF05]返回的文件名与密码，调用[FILE03]请求下载对账文件；
第三次通信：调用[FILE02]查询对账文件下载状态，若下载完成，处理接下来流程。

针对各个渠道通讯所需的特定参数进行补全，将补的参数添加到MessageDescription的datas中，在组装支付渠道请求报文时获取。

/**
 * @author Kkk
 * @Describe: 兴业银行代扣补全脚本
 */
class CIBDeductCompleter implements InstDataCompleter{

    @Autowired
    SequenceService sequenceService

    @Override
    void complete(PayGwContext context, Map<String, Object> data) {
        def remark=data.get(PayGwConstant.PAYGW_REMARK);
        remark=StringUtils.isEmpty(remark)?"用户还款支付":remark;
        data.put("remark",remark);
        def transDate = DateUtil.format(data.get(PayGwConstant.PAYGW_TRANS_DATE),"yyyyMMddHHmmss")
        def seq = sequenceService.generate(SeqTypeEnum.SEQ_DEDUCT, 16, DecimalTypeEnum.DECIMAL)
        data.put(PayGwConstant.INST_REQ_NO,SeqTypeEnum.SEQ_DEDUCT.getCode().concat(transDate).concat(seq))
    }
}

四、MessageDescription内容

经过渠道数据补全后的MessageDescription内容如下：
主要是补全服务侧机构相关信息，和待持久化信息，账户信息，商户信息。

---

总结

主要介绍了对交易上下文MessageDescription属性的数据补全。
