前言

2023.3.8 热
2023.4.23 小雨

一、寄存器模型简介

1.1 带寄存器配置总线的DUT

最简单的DUT：只有一组数据输入输出端口，而没有行为控制口
带寄存器配置总线的DUT：通过总线来配置寄存器，DUT根据寄存器的值来改变其行为

这里的例子是DUT中有一个1bit的寄存器invert，分配地址为16‘h9，如果值为1，DUT在输出时把输入数据取反，如果值为0，直接输出输入的数据。

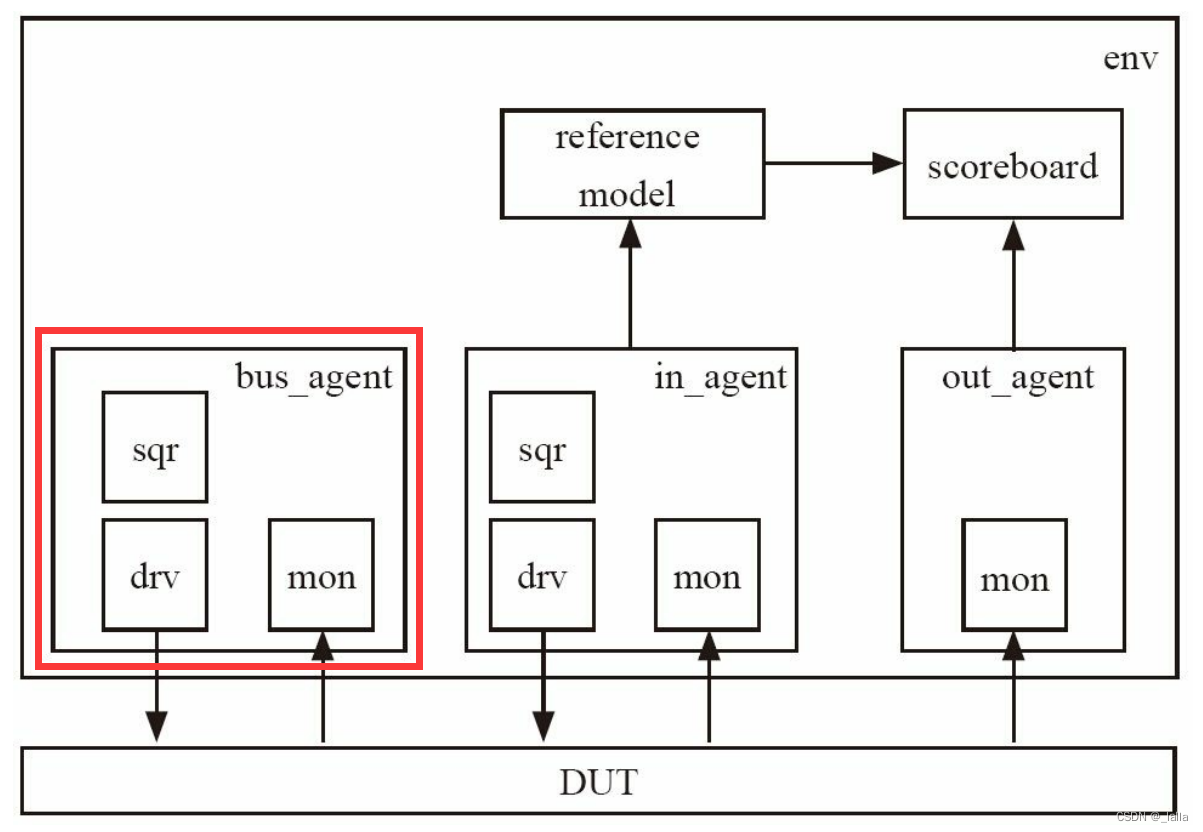

在这里插入图片描述

1.2 参考模型如何读取寄存器的值

全局事件：在参考模型触发事件，virtual sequence等待事件，启动sequence去采样值（尽量避免使用全局事件）
非全局事件：分别设置object，在object里面去设置事件，再去触发事件，等到这个事件触发就启动sequence去读取寄存器，利用的是config机制
寄存器模型：上面方法都比较麻烦，所以引出了寄存器模型。

UVM寄存器模型的本质就是重新定义了验证平台与DUT的寄存器接口，使验证人员更好地组织及配置寄存器，简化流程、减少工作量。

task my_model::main_phase(uvm_phase phase);
	reg_model.INVERT_REG.read(status, value, UVM_FRONTDOOR);  //一句话来完成读取寄存器的操作
endtask

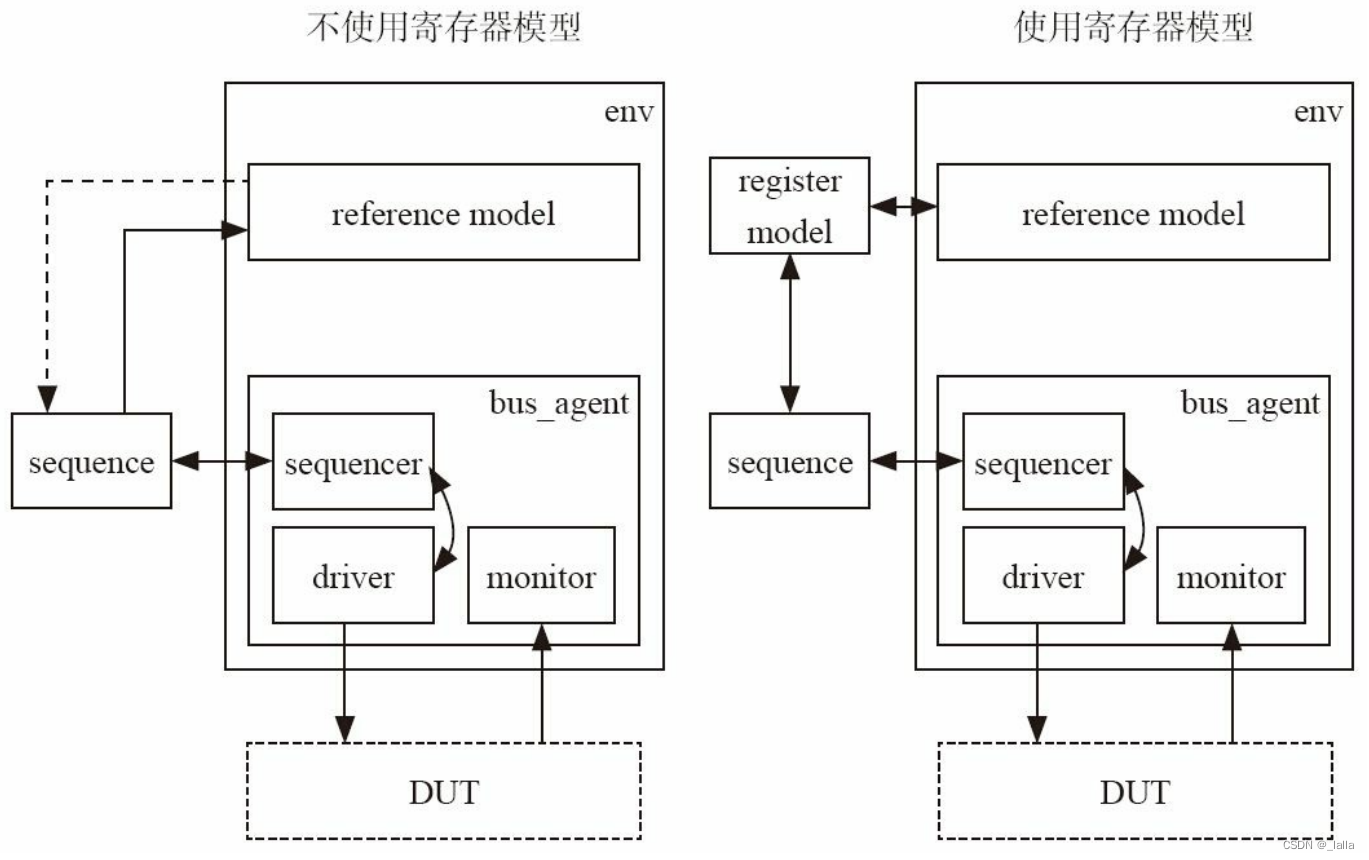

在这里插入图片描述

任何消耗时间的phase：可以通过寄存器模型以前门或后门的方式来读取寄存器的值（前门访问是需要消耗时间的）
某些不消耗时间的phase：如check_phase，使用后门访问来读取寄存器的值

1.3 寄存器模型的基本概念

一个寄存器一般是32bit位
在这里插入图片描述

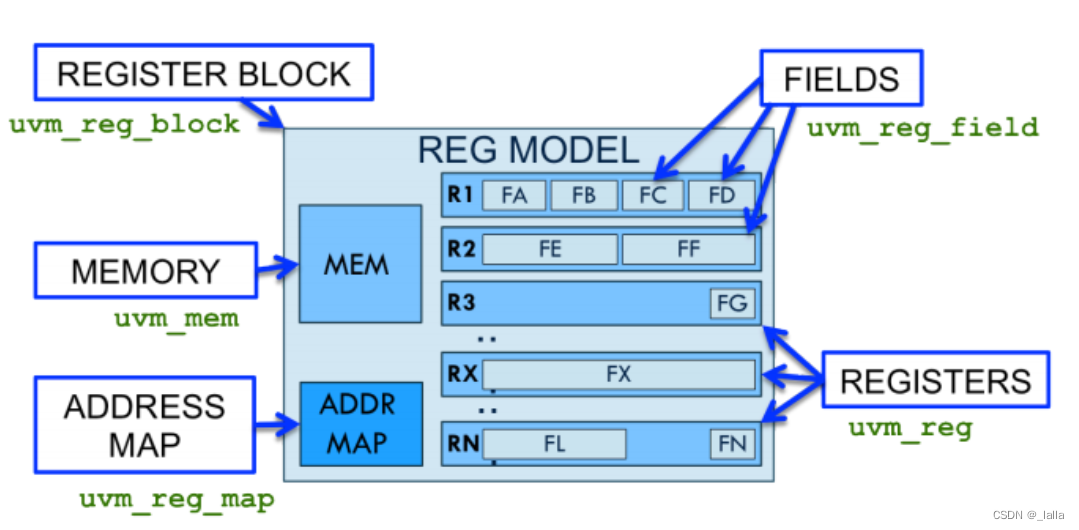

uvm_reg_field：寄存器模型中的最小单位，具体存储寄存器数值的变量。针对寄存器功能域来构建的比特位，单个域可能由多个/单一比特位构成

reserved域：表示的是该域包含的比特位暂时保留以作日后功能的扩展使用，无法写入，读出来是复位值

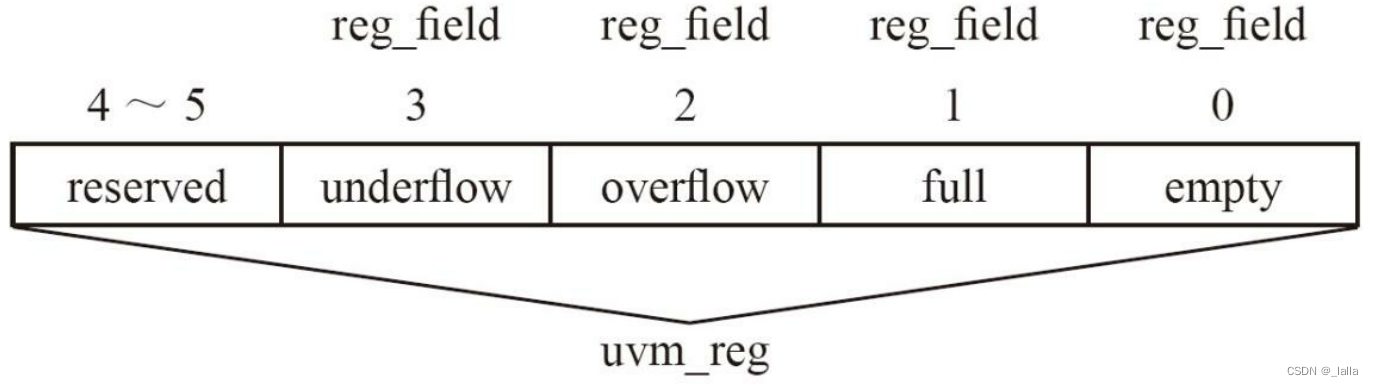

在这里插入图片描述

uvm_reg：与寄存器匹配，内部可以例化和配置多个uvm_reg_field对象，一个寄存器至少包含一个uvm_reg_field

uvm_mem：匹配硬件存储模型

uvm_reg_map：用来指定寄存器列表中各个寄存器的偏移地址、访问属性以及对应的总线。当寄存器模型使用前门访问方式来实现读或写操作时，uvm_reg_map就会将地址转换成绝对地址，后启动一个读或写的sequence。并将读或写的结果返回。在每个uvm_reg_block内部，至少有一个(通常也只有一个) uvm_reg_map

uvm_reg_block：比较大的单位，可以容纳多个寄存器（uvm_reg）、存储器（uvm_mem）和存储器列表（uvm_reg_map）。一个寄存器模型中至少包含一个uvm_reg_block

二、简单的寄存器模型

2.1 只有一个寄存器的寄存器模型

（1）为前文提到的invert寄存器创建寄存器模型，从uvm_reg派生出一个类

build函数：不同于build_phase，不是自动执行，需要手动调用，例化所有的uvm_reg_field，再调用configure函数进行配置
new函数：三个参数，名称，寄存器宽度，覆盖率相关

class reg_invert extedns uvm_reg;
	`uvm_object_utils(reg_invert)
	rand uvm_reg_field reg_data;

	virtual function void build();
		reg_data = uvm_reg_field::type_id::create("reg_data");
		//parent,size,lsb_pos,access,volatile,resetvalue,has_reset,is_rand,
		reg_data.configure(this, 1, 0, "RW", 1, 0, 1, 1, 0);
	endfunction

	function new(input string name = "reg_invert");
		//name size：整个寄存器的宽度，一般和总线宽度相同，不是实际使用的宽度 has_coverage：是否加入覆盖率的支持
		super.new(name, 16, UVM_NO_COVERAGE);
	endfunction
endclass

uvm_reg_field的configure函数的九个参数：

此域的父辈：也就是这个域位于哪个寄存器，此处填this
此域的宽度：这个寄存器宽度为1
此域的最低位在整个寄存器中的位置：从0开始算
此字段的存取方式：有25种，RW的意思是尽量写入，读取时对此域无影响
是否易失，很少使用
上电复位的默认值
是否复位，一般都有复位默认值
是否可以随机化，主要用于对寄存器进行随机写测试，如果是0，则不能随机，是复位值；且这个参数当且仅当第四个参数为RW（读写）、WRC、WRS、WO（只写）、RO（只读）、W1、WO1时才有效
此域是否可以单独存取

（2）定义好这个寄存器后，再从uvm_reg_block派生一个类将其实例化

class reg_model extends uvm_reg_block;
	`uvm_object_utils(reg_model)
	rand reg_invert invert;

	virtual function void build();
		default_map = create_map("default_map", 0, 2, UVM_BIG_ENDIAN, 0); //用来存储不同reg在reg block中的地址
		invert = reg_invert::type_id::create("invert", , get_full_name());
		invert.configure(this, null, "invert");  //配置这个寄存器
		invert.build();  //手动调用，实例化各个域
		default_map.add_reg(invert, 'h9, "RW");  //要加入的寄存器，寄存器地址，寄存器的存取方式
	endfunction

	function new(input string name = "reg_model");
		super.new(name, UVM_NO_COVERAGE);
	endfunction
endclass

build函数：例化所有的寄存器。
一个uvm_reg_block中一定要对应一个uvm_reg_map，系统已经有一个声明好的default_map，只需要在build中将其实例化，通过调用uvm_reg_block的create_map来实现。
随后实例化invert并调用它的configure函数。再手动调用invert的build函数，实例化invert里面的域。
最后一步是把此寄存器加入default_map，否则无法进行前门访问。
new函数：名字，是否支持覆盖率

uvm_reg_block的create_map函数的五个参数：

名字
基地址
系统总线的宽度，单位为byte
大小端
是否按照byte寻址

uvm_reg的configure函数的三个参数：

此寄存器所在的uvm_reg_block的指针，这里填this
reg_file的指针，这里暂时填null
此寄存器的后门访问路径

2.2 将寄存器模型集成到验证平台

寄存器模型的前门访问操作：分为读和写两种

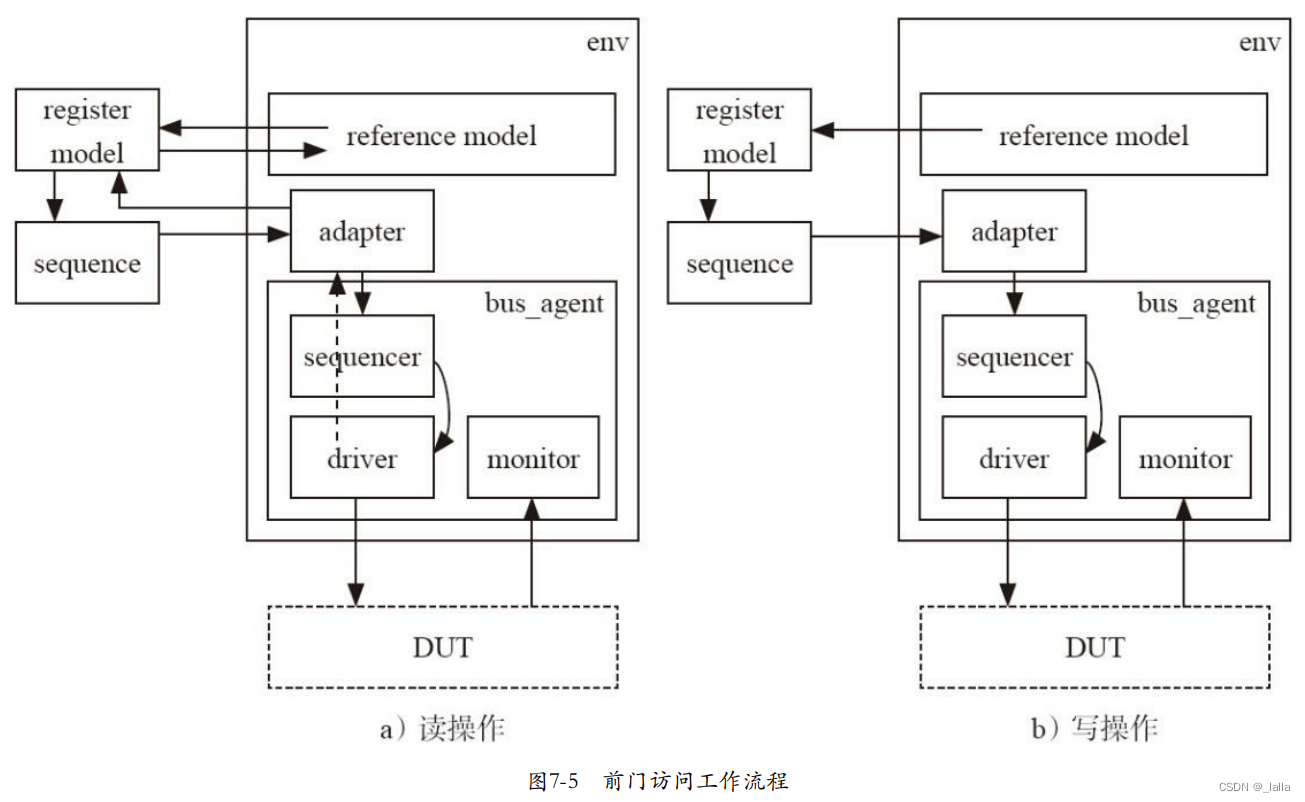

读和写都会通过sequence产生一个uvm_reg_bus_op的变量，里面存储着操作类型和操作地址以及写的数据。通过转换器adapter交给bus_sequencer，随后给bus_driver，由bus_driver来实现最终的前门访问读写操作。

图中的虚线（driver指向adapter）：表示并没有实际的transaction的传递

在这里插入图片描述

class my_adapter extends uvm_reg_adapter;
	string tID = get_type_name();
	`uvm_object_utils(my_adapter)  //adapter是object类型

	function new(string name = "my_adapter");
		super.new(name);
	endfunction

	function uvm_sequence_item reg2bus (const ref uvm_reg_bus_op rw);
		bus_transaction tr;
		tr = new ( "tr" ) ;
		tr.addr = rw.addr;
		tr.bus_op = (rw.kind == UVM_READ) ? BUS_RD : BUS_WR;
		if(tr.bus_op == BUS_WR)
			tr.wr_data = rw.data;
		return tr;
	endfunction : reg2bus

	function void bus2reg(uvm_sequence_item bus_item,ref uvm_reg_bus_op rw);
		bus_transaction tr;
		if(!$cast(tr, bus_item))begin  //使父类句柄指向子类对象，才能进行访问
			`uvm_fatal (tID,"Provided bus_item is not of the correct type. Expecting bus_trans actiion")
			return;
		end
		rw.kind = (tr.bus_op == BUS_RD) ? UVM_READ : UVM_WRITE;
		rw.addr = tr.addr ;
		rw.byte_en = 'h3;
		rw.data = (tr.bus_op == BUS_RD) ? tr.rd_data : tr.wr_data;
		rw.status = UVM_IS_OK;
	endfunction : bus2reg
endclass

reg2bus函数：将寄存器模型通过sequence发出的uvm_reg_bus_op类型变量转换为bus_sequencer接受的类型
bus2reg函数：当检测到总线上有操作时，将收集到的transaction转换为寄存器模型接受的类型，以便寄存器模型去更新相应的寄存器的值

转换器写好后，再base_test里面加入寄存器模型：

class base_test extends uvm_test;
	my_env env;
	my_adapter reg_sqr_adapter;
	my_vsqr v_sqr;
	reg_model rm;

	function void build_phase (uvm_phase phase) ;
		super.build_phase (phase) ;
		env = my_env::type_id::create ("env", this) ;
		v_sqr = my_vsqr::type_id::create ("v_sqr", this ) ;
		rm = reg_model::type_id::create ( "rm", this) ;
		rm.configure ( null, "") ;  //parent block：由于是最顶层的，所以null；后门访问路径
		rm.build ( ) ;  //例化所有的寄存器
		rm.reset ( ) ;  //调用后，所有寄存器的值变成复位值，不调用，则全为0
		rm.lock_model ( );  //调用后不能再加入新的寄存器
		rm.set_hdl_path_root("top_tb.my_dut");  //设置后门访问的绝对路径

		reg_sqr_adapter = new ( "reg_sqr_adapter" ); //实例化adapter
		env.p_rm = this.rm;

	endfunction

	function void connect_phase (uvm_phase phase);
		super.connect_phase ( phase ) ;
		v_sqr.p_my_sqr = env.i_agt.sqr;
		v_sqr.p_bus_sqr = env.bus_agt.sqr;
		v_sqr.p_rm = this.rm;
		rm.default_map.set_sequencer (env.bus_agt.sqr,reg_sqr_adapter) ; //将sqr和adapter连接起来
		rm.default_map.set_auto_predict (1);  //设置为自动预测状态，意味着reg model中的镜像值时刻和DUT中对应的reg值一样
	endfunction
endclass

寄存器模型的前门访问操作最终都将由uvm_reg_map完成﹐因此在connect _phase中，需要将转换器和bus_sequencer通过set_sequencer函数告知reg_model的default_map，并将default_map设置为自动预测状态。

2.3 在验证平台中使用寄存器模型

可以在sequence和其他component中使用。

以参考模型使用寄存器模型为例，需要在参考模型中有一个指向寄存器模型的指针。

class my_model extneds uvm_component;  //这个model指的是参考模型
	reg_model p_rm;
	...

	task my_model::main_phase (uvm_phase phase) ;
		my_transaction tr;
		my_transaction new_tr;

		uvm_status_e status;
		uvm_reg_data_t value;

		super.main_phase (phase) ;
		p_rm.invert.read (status, value, UVM_FRONTDOOR);
		while (1) begin
			port.get (tr);
			new_tr = new ( "new_tr");
			new_tr.copy(tr);
			`uvm_info ("my_model"，"get one transaction,copy and print it:",UVM_LOW)
			new_tr.print ( );
			if (value)
				invert_tr (new_tr) ;
			ap.write (new_tr);
		end
	endtask
endclass

//my_env把p_rm传递给参考模型
	mdl.p_rm = this.p_rm;

read任务：

uvm_status_e：表明读操作是否成功
uvm_reg_data_t：读取的数值
读取的方式：前门或者后门

参考模型一般不会写寄存器，因此在virtual sequence里面进行写操作。

class case0_cfg_vseq extends uvm_sequence;
	virtual task body();
		uvm_status_e status;
		uvm_reg_data_t value;

		p_sequencer.p_rm.invert.write(status, 1, UVM_FRONTDOOR)	;
	endtask
endclass

寄存器模型对transaction类型没有要求。因此可以在一个发送my_transaction的sequence中使用寄存器模型来对寄存器进行读写操作。

三、前门访问和后门访问

uvm_reg_sequence：继承于uvm_sequence，所以包含之前预定义的宏，还具有寄存器操作的方法

3.1 前门访问

定义：通过寄存器配置总线来对DUT进行读写操作。在这个过程中，仿真时间（$time函数得到的时间）是一直往前走的。是消耗仿真时间的。有两者操作方法。

uvm_reg::read()/write()：传递时需要注意将参数path指定为UVM_FRONTDOOR。uvm_reg::read()/write()方法可传入的参数较多，除了status和value两个参数需要传入，其它参数如果不指定，可采用默认值。
uvm_reg_sequence::read_reg()/write_reg()：在使用时，也需要将path指定为UVM_FRONTDOOR。

读操作的完整流程：

参考模型调用寄存器模型的读任务
寄存器模型产生sequence，并产生uvm_reg_item:rw
产生driver能够接受的transaction：bus_req=adapter.reg2bus(rw)
把bus_req交给bus_sequencer
driver得到bus_req后驱动它得到读取的值，并将读取值放入bus_req中，调用item_done
寄存器模型调用adapter.bus2reg(bus_req, rw)将bus_req中的读取值传递给rw
将rw中的读数据返回参考模型

如果driver一直发送应答而sequence不收集应答，那么将会导致sequencer的应答队列溢出。因此在adapter中设置了provide_responses选项。

provides_responses：将读入的数据写到rsp并且返回sequencer，要进行设置（调用put_response和item_done的时候要返回rsp），否则两个值默认为0

3.2 后门访问

定义：与前门访问相对的操作，它并不通过总线进行读写操作，而是直接通过层次化的引用来改变寄存器的值。

所有后门访问操作都是不消耗仿真时间（即$time打印的时间）而只消耗运行时间的。
从广义上来说，所有不通过DUT的总线而对DUT内部的寄存器或者存储器进行存取的操作都是后门访问操作。
通过设置好每个寄存器的路径进行访问的。配置reg的configur函数以及在base_test里面set_hdl_path_root，两者合在一起就是寄存器的绝对路径。

在这里插入图片描述

后门访问有三种操作方法：

uvm_reg::read()/write()：
uvm_reg_sequence::read_reg()/write_reg()：在调用该方法时需要注明UVM_BACKDOOR的访问方式
uvm_reg::peek()/poke()：分别对应了读取寄存器（peek）和修改寄存器（poke）两种操作，而用户无需指定访问方式为UVM_BACKDOOR，因为这两个方法本来就只针对于后门访问。

reg_model.INVERT_REG.peek(status, value, UVM_BACKDOOR);
// 通过后门访问方式读取寄存器的值，不关心DUT的行为，即使寄存器的读写类型是不能读，也可以将值读出来
reg_model.INVERT_REG.poke(status, 16'h1, UVM_BACKDOOR);
//通过后门访问方式写入寄存器的值，不关心DUT的行为，即使寄存器的读写类型是不能写，也可以将值写进去

3.3 前门访问VS后门访问

前门访问	后门访问
通过总线访问需要消耗时间，总线访问结束时才能结束前门访问	通过UVM DPI关联硬件寄存器信号路径，直接读取或修改硬件，不需要访问时间，零时刻响应
一般读写只能按字word读写（总线为32位），无法直接读写寄存器域	直接读写寄存器或寄存器域
正确反映时序关系	不受时序控制，可能访问时发送冲突
依靠监控总线来对寄存器模型内容做预测	依靠auto prediction方式对寄存器内容做预测
有效捕捉总线错误，进而验证总线访问路径	不受总线时序功能影响

3.4 前门和后门混合应用的场景

（1）只能写一次的寄存器：用物理访问的方式去反应硬件的真实情况
（2）先用前门访问去判断物理通路是否正常，遍历所有寄存器，然后再用后门访问去节约时间
（3）寄存器随机设置：考虑日常不可预测的场景，先通过后门访问随机化整个寄存器列表（在一定的随机限制下），随后再通过前门访问来配置寄存器。
（4）解决地址映射到内部错误寄存器的问题：前门写后门读，或者后门写前门读的方式
（5）状态寄存器：有延时，有时外界的激励条件修改会依赖这些状态寄存器。了需要前门和后门来访问寄存器，也需要映射一些重要的信号来反映第一时间的信息。

四、常见面试题

4.1 为什么需要寄存器模型

DUT的寄存器可以对DUT的行为进行配置，一般通过发送sequence对寄存器进行读写操作，但是当寄存器数目较多时，这样使用起来不方便且容易出错，因此使用寄存器模型，内部分别定义了不同的寄存器，直接对寄存器名字进行索引，就可以读写。而且可以修改访问的方式，是前门还是后门。

下面是通过sequence来读写寄存器，当个数较多是比较复杂

`uvm_do_with(m_trans, {m_trans.addr == 16'h9;
                       m_trans.bus_op == BUS_RD;
                      })//对地址为16'h9的reg发起一笔读操作

`uvm_do_with(m_trans, {m_trans.addr == 16'h9;
                       m_trans.bus_op == BUS_WR;
                       m_trans.wr_data == 16'h1;
                      })//对地址为16'h9的reg发起一笔写操作，写入1

reg_model.INVERT_REG.read(status, value, UVM_FRONTDOOR); //对名字是INVERT_REG的寄存器执行读操作
reg_model.INVERT_REG.write(status, 16'h1, UVM_FRONTDOOR); //对名字是INVERT_REG的寄存器执行写操作，写1
