实验目的:

1.掌握五类双绞线制作平行线的方法，线序；
2.掌握测线仪的使用方法；

实验内容及过程记录

制作双绞线的实验步骤：

制作平行线时，网线的两端均采用EIA/TIA568B标准进行，即线序颜色从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。下图为EIA/TIA568B标准：

（一）剪线

利用压线钳的剪线刀口剪取适当长度的双绞线,然后在制作接口的一端套入网线护（注意： 需要预留一段网线，用于制作接口以及布线时各种原因造成的额外线路长度，预留长度视线路长度而定，一般为2m—3m）

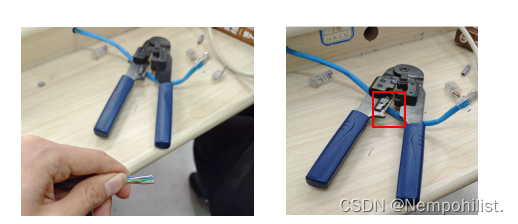

（二）剥皮

用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头触及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。(注意:剥与大拇指一样长就行了)

注意：压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有网线的塑料包皮太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

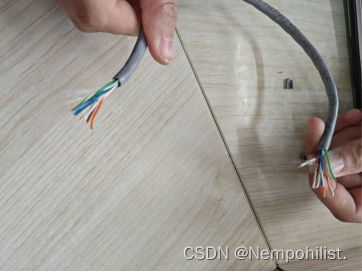

（三）排序

剥除外层塑料包皮后,即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：橙色、蓝色、绿色、棕色。 每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开、理顺、捋直,然后按照规定的线序排列整齐。如制作EIA/TIA568B标准时，按照从左到右的线序颜色为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

（四）剪齐

把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠），然后用压线钳把线头剪平齐。这样，在双绞线插入水晶头后，每条线都能良好接触水晶头中的插针，避免接触不良。如果以前剥的皮过长，可以在这里将过长的细线剪短，保留的去掉外层绝缘皮的部分约为14mm，这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。

（五）插入

一手以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将8条导线同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。（注意：为了确保线头完全进入，最好从接口前端观察8条线头是否完全到位。如果没有完全推入可能会造成接口损坏）

（六）压制：

确认所有导线都到位，并透过水晶头检查一遍线序无误后，就可以用压线钳制RJ-45水晶头了。将RJ-45头从无牙的一侧推入压线钳夹槽后,用力握紧线钳(如果您的力气不够大,可以使用双手一起压),将突出在外面的针脚全部压入水晶并头内。（注意：用力压下压线钳直到听到“咔嚓”一声并确认无误后才能松开压线钳取出接口）

（七）检测：

在把水晶头的两端都做好后即可用网线测试仪进行测试，如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。如果出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象，此时最好先对两端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头。如果芯线顺序一样，但测试仪在重测后仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好。此时没办法了，只好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，如果故障消失，则不必重做另一端水晶头，否则还得把原来的另一端水晶头也剪掉重做。直到测试全为绿色指示灯闪过为止。对于制作的方法不同,测试仪上的指示灯亮的顺序也不同，如果是直通线测试仪上的灯应该是依次顺序的亮，如果做的是交叉线那测试仪的一段的闪亮顺序应该是3、6、1、4、5、2、7、8。

实验总结与体会

制作双绞线的时候需要提前了解压线钳的功能和EIA/TIA568B标准的直通线（平行线）的连线方式，学习制作双绞线的步骤，跟着步骤一步步来，我在制作双绞线的时候，因为提前学习过步骤，前期非常顺利的剪线、剥皮、以及按照要求的标准将不同颜色的线进行排序和剪齐，并将8根导线插入水晶头里面，刚开始插入时8根导线的位置会错位，不是我们想要的标准，然后就只能一次一次的尝试，直到达到我们需要的顺序插入，然后我们这里就直接进行了测试，忘记压制，在测试的时候就没有任何效果，不会亮灯，然后我再次阅读制作双绞线的步骤发现忘记压制这个步骤，然后当我们再次去检测的时候，就成功啦，实现了灯的闪亮顺序为3，6，1，4，5，2，7，8。通过这次实验，我明白无论是大大小小的事情都应该认真对待和仔细完成，不能急于一时，需要静下心来把每件事都做好，让自己的能力得到更好的提升，变得更加优秀。
