Revit中如何绘制倾斜的屋顶？如下图所示，像这种坡屋顶有两种方法进行绘制。



第一种：定义坡度。

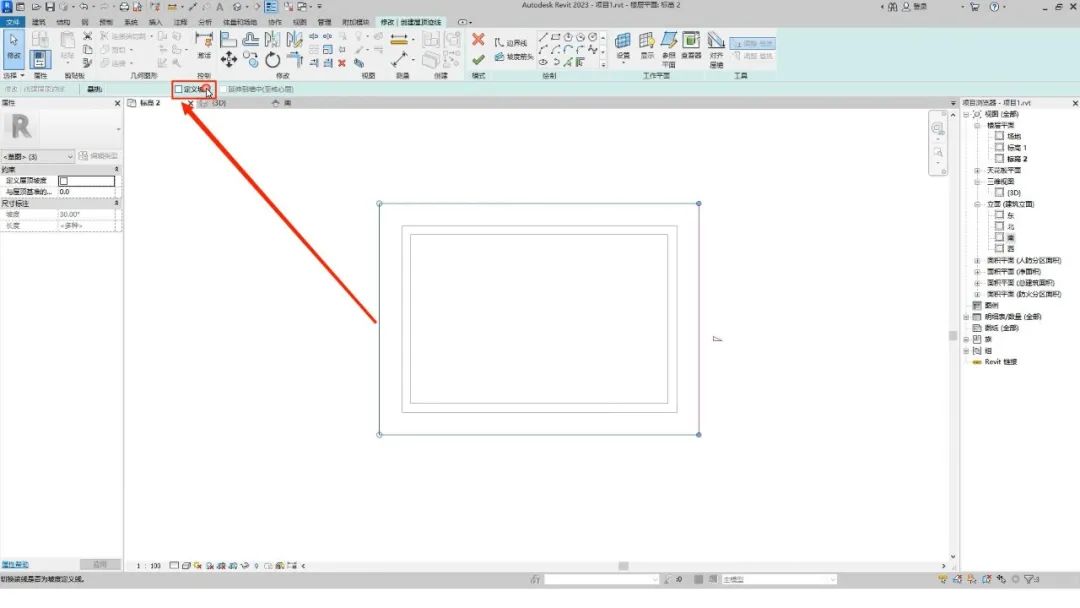

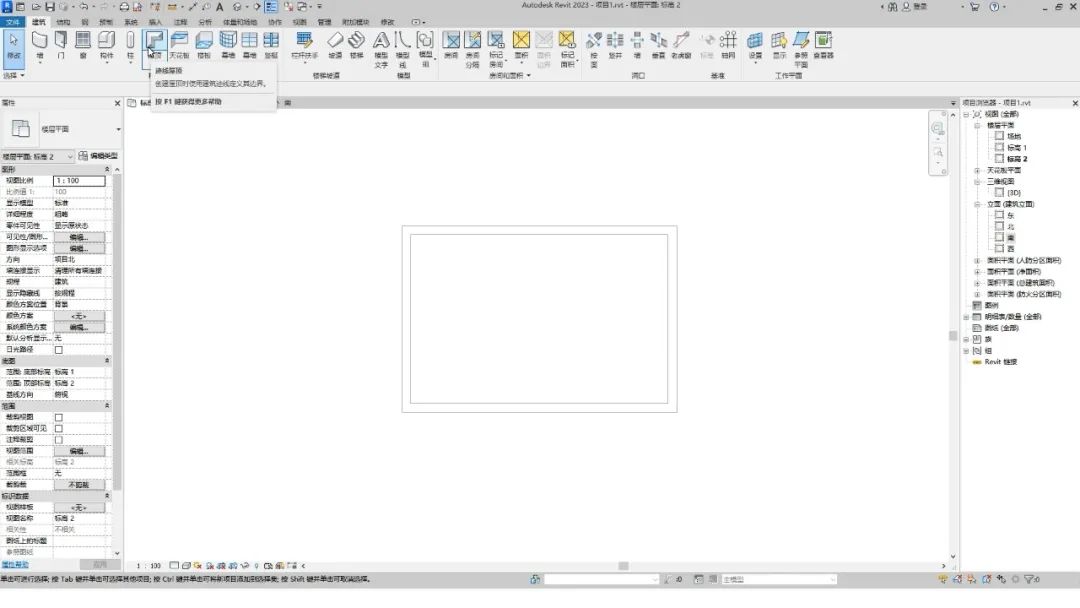

1、点击建筑选项卡中的屋顶按钮。选择使用矩形工具。

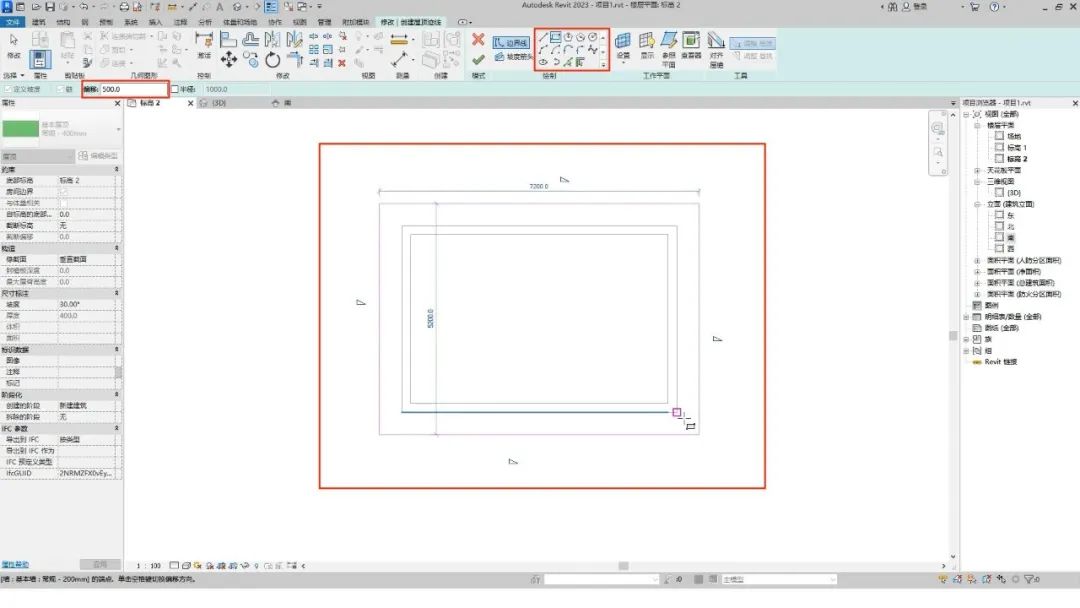

2、在选项栏中，偏离值修改为500，把屋顶迹线绘制出来。

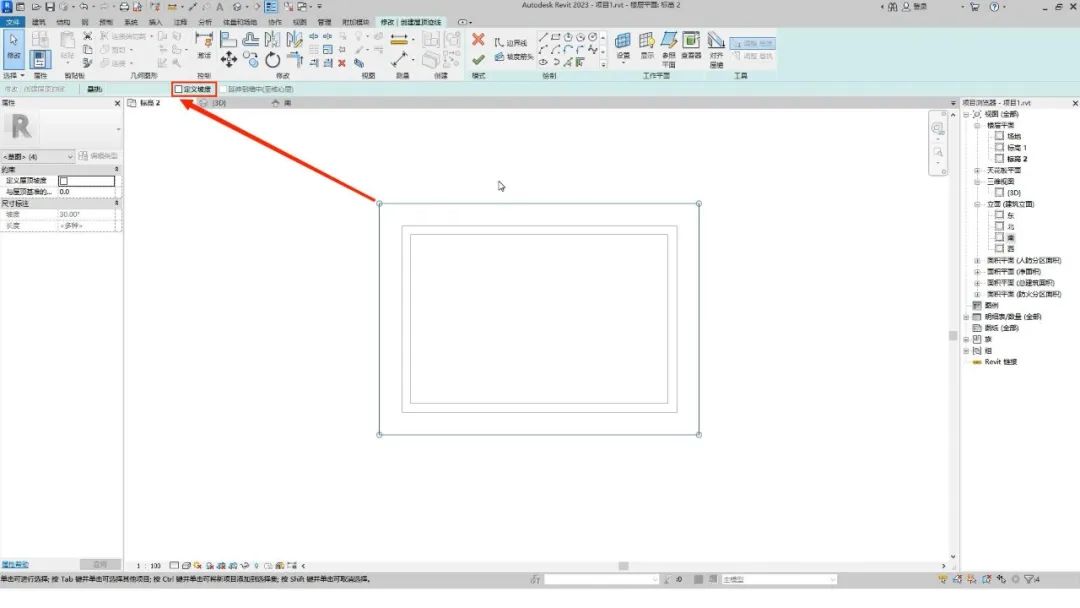

3、取消这三条线的定义坡度。

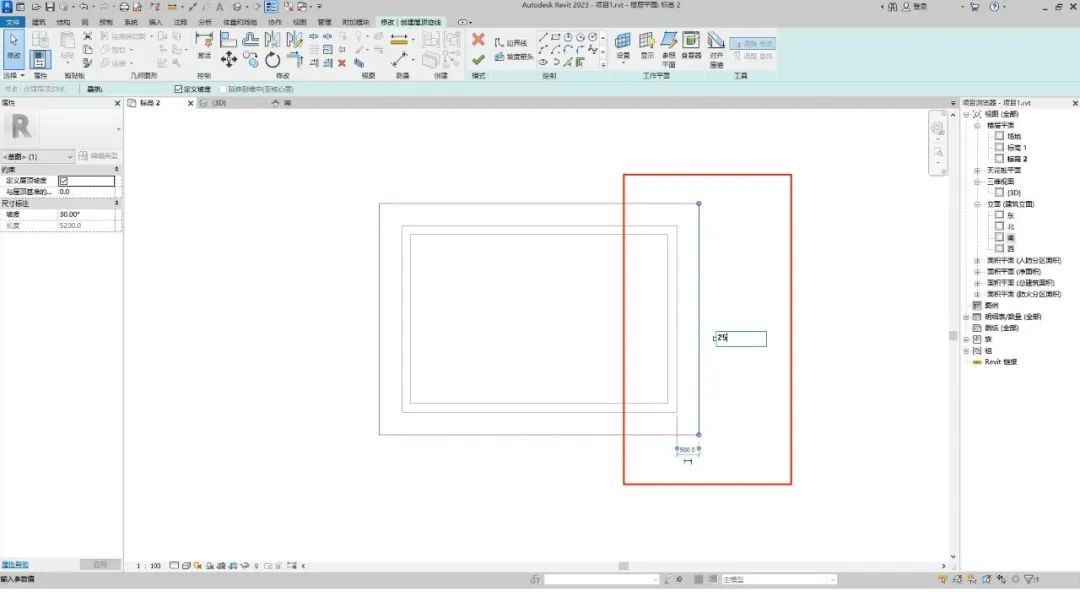

4、将右侧的线给一个25的坡度。

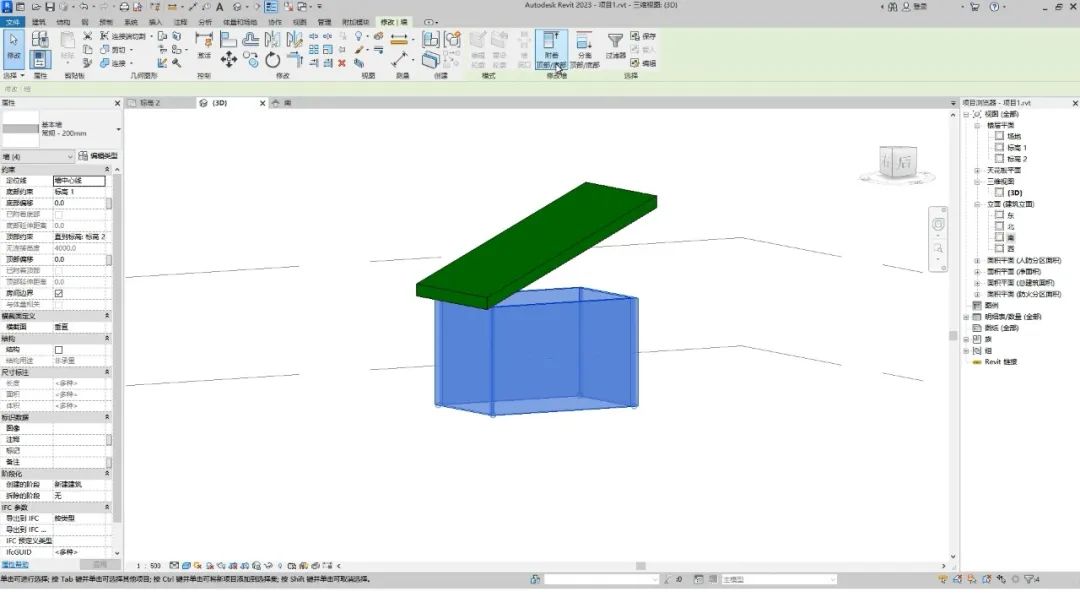

5、点击完成按钮，切换到三维视图。

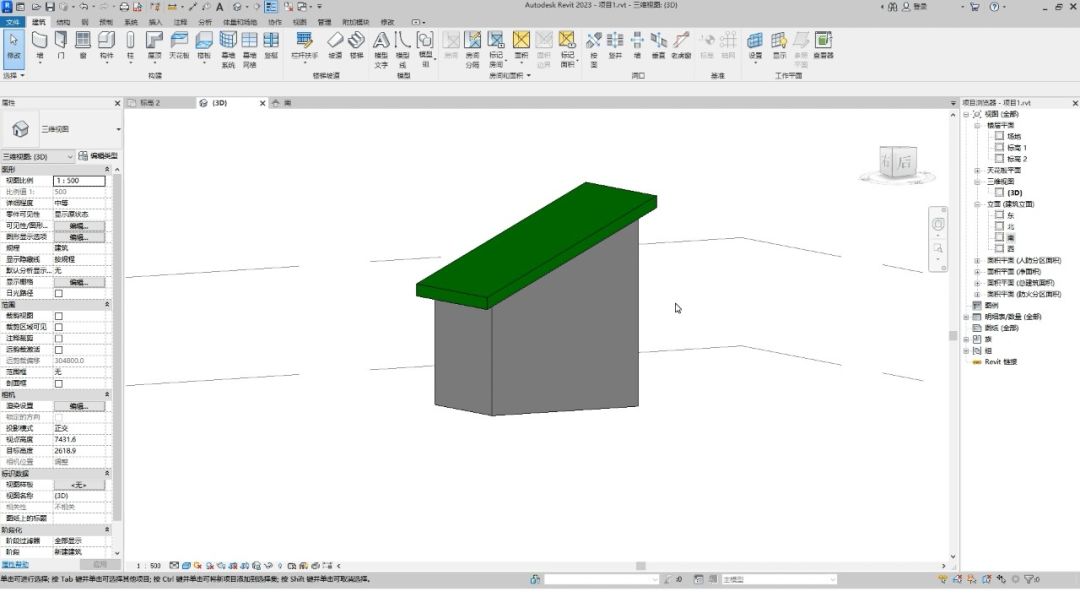

6、选中所有墙，将其附着到屋顶。



7、搞定。



第二种：坡度箭头。

1、先把屋顶迹线绘制出来，取消所有定义坡度。



2、点击坡度箭头按钮，根据方向在相应的边绘制坡度箭头。



这里我们从右往左绘制坡度箭头。

3、在属性面板中，将指定修改为坡度，将坡度修改为25，点击完成按钮。



4、切换到三维视图，进行一下附着，完成。



以上方法任意选择一种绘制即可，都是非常简单！

　　二、Revit中如何一键成板?

　　可以使用建模助手的【土建模块】一键成板功能，识别柱、梁、墙构件快速生成板。

　　具体操作也是非常简单，如下：

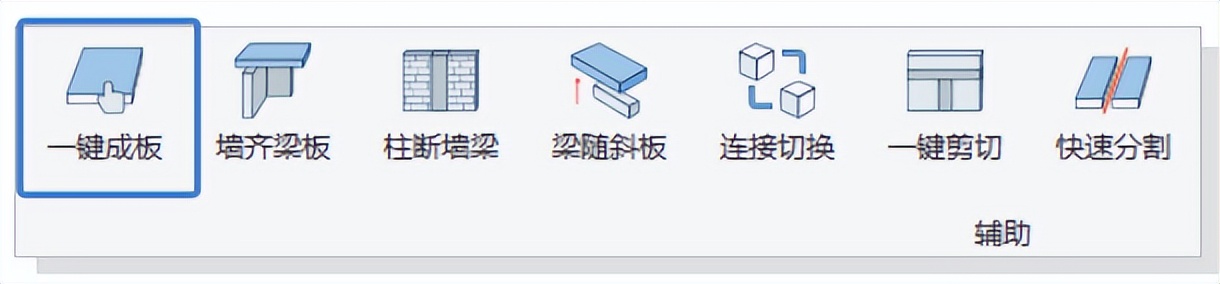

　　土建模块 → 一键成板

　　1. 点击【一键成板】功能



　　2. 两种模式：①批量成板;②点击成板。



　　可以预设的值有：楼板类型、结构/建筑板、楼板高度偏移。

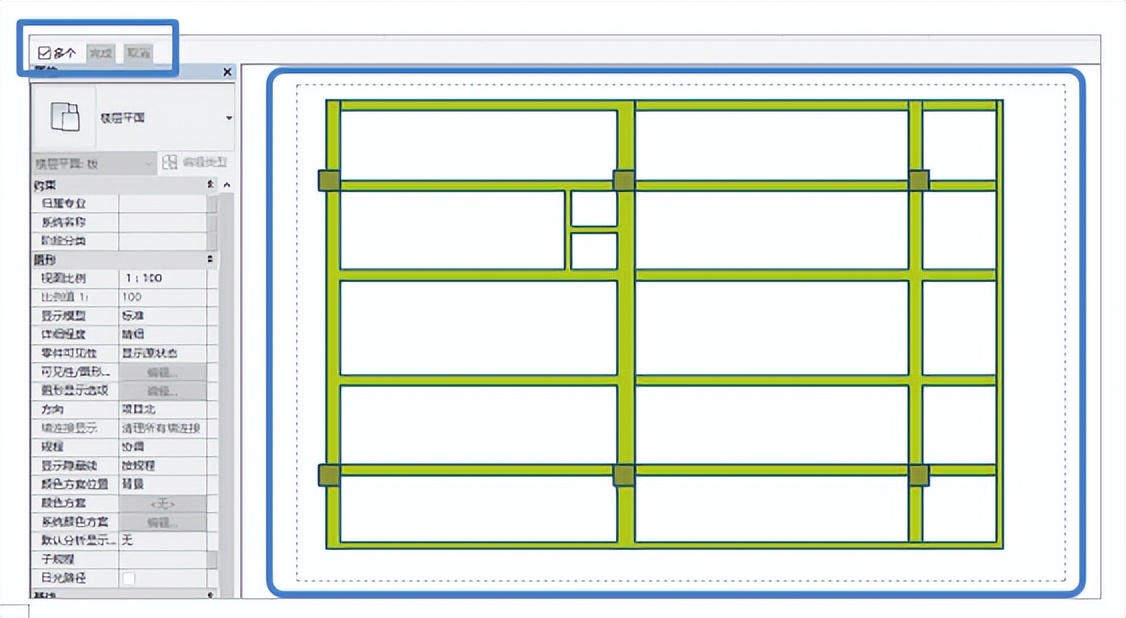

　　①批量成板：根据结构柱、墙、梁围成的闭合线圈生成板。

　　功能操作：点击【开始框选】按钮，框选柱、墙、梁后，点击左上角的【完成】按钮。





　　②点击成板：根据结构柱、墙、梁围成的闭合线圈生成板。

　　功能操作：点击一个由结构柱、墙、梁围成的闭合空间。



　　建模助手【土建】还有图转轴网，图转墙，图转梁，图转门窗，图转桩，图转承台，图转柱，链接CAD，墙齐梁板，等等【7大模块】158+功能!全部都可使用!
