顶点位置数据解析渲染

如果你没有WebGL基础，可以先不用记忆每个的threejs 具体内容，有一个大致印象即可，学习本节课的重点是建立顶点的概念。如果你建立了顶点的概念，那么对于你深入理解学习Three.js很有帮助。

如果你已经有WebGL基础或者说图形学基础，说明你肯定有顶点的概念，本节课重点可以放在学习threejs的API使用细节，threejs引擎是如何封装webgl的。

JavaScript类型化数组

本节课会用到javascript的类型化数组，你如果不了解，可查看MDN关于javascript类型化数组的介绍,也可以查看文章类型化数组。

自定义几何体

你可以直接调用BoxGeometry直接创建一个立方体几何体，调用SphereGeometry创建一个球体几何体。不过为了大家更好的建立顶点概念，通过下面的代码自定义了一个几何体，通过网格模型可以渲染出来两个三角形效果。

下面代码通过Threejs引擎的BufferGeometry和BufferAttribute两个API自定义了一个具有六个顶点数据的几何体。

var geometry = new THREE.BufferGeometry(); //创建一个Buffer类型几何体对象
//类型数组创建顶点数据
var vertices = new Float32Array([
  0, 0, 0, //顶点1坐标
  50, 0, 0, //顶点2坐标
  0, 100, 0, //顶点3坐标
  0, 0, 10, //顶点4坐标
  0, 0, 100, //顶点5坐标
  50, 0, 10, //顶点6坐标
]);
// 创建属性缓冲区对象
var attribue = new THREE.BufferAttribute(vertices, 3); //3个为一组，表示一个顶点的xyz坐标
// 设置几何体attributes属性的位置属性
geometry.attributes.position = attribue;

通过自定义的几何体创建一个网格模型。对于网格模型而言，几何体所有顶点每三个顶点为一组可以确定一个三角形，几何体是六个顶点，也就是说可以绘制两个三角形，当然了你可以自己再增加三个顶点位置坐标数据，测试下渲染效果。

// 三角面(网格)渲染模式
var material = new THREE.MeshBasicMaterial({
  color: 0x0000ff, //三角面颜色
  side: THREE.DoubleSide //两面可见
}); //材质对象
var mesh = new THREE.Mesh(geometry, material); //网格模型对象Mesh

点模型Points

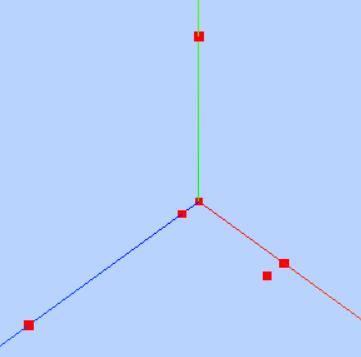

为了更好的理解几何体是由顶点构成的，可以把几何体geometry作为点模型Points而不是网格模型Mesh的参数，你会发现上面的六个点坐标会渲染为六个方形的点区域，可以用下面代码代替上面的网格模型部分代码测试效果。

对于网格模型Mesh而言，几何体geometry三个顶点为一组渲染出来一个三角形，对于点模型Points而言，几何体的每个顶点对应位置都会渲染出来一个方形的点区域，该区域可以设置大小。

// 点渲染模式
var material = new THREE.PointsMaterial({
  color: 0xff0000,
  size: 10.0 //点对象像素尺寸
}); //材质对象
var points = new THREE.Points(geometry, material); //点模型对象
scene.add(points); //点对象添加到场景中

线模型Line

上面两个案例适用点模型和网格模型去渲染几何体的顶点数据，下面代码是把几何体作为线模型Line参数，你会发现渲染效果是从第一个点开始到最后一个点，依次连成线。

// 线条渲染模式
var material=new THREE.LineBasicMaterial({
    color:0xff0000 //线条颜色
});//材质对象
var line=new THREE.Line(geometry,material);//线条模型对象
scene.add(line);//线条对象添加到场景中

几何体本质

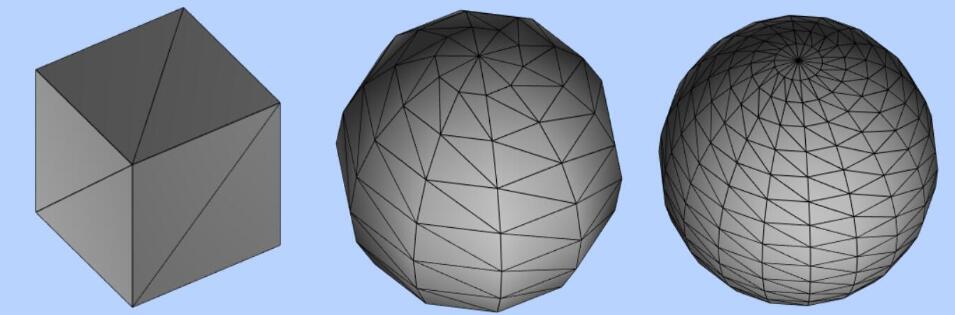

查看下面一段代码，你可以看出来立方体网格模型Mesh是由立方体几何体geometry和材质material两部分构成，立方体几何体BoxGeometry本质上就是一系列的顶点构成，只是Threejs的APIBoxGeometry把顶点的生成细节封装了，用户可以直接使用。比如一个立方体网格模型，有6个面，每个面至少两个三角形拼成一个矩形平面，每个三角形三个顶点构成，对于球体网格模型而言，同样是通过三角形拼出来一个球面，三角形数量越多，网格模型表面越接近于球形。

var geometry = new THREE.BoxGeometry(100, 100, 100); //创建一个立方体几何对象Geometry
var material = new THREE.MeshLambertMaterial({
  color: 0x0000ff
}); //材质对象Material
var mesh = new THREE.Mesh(geometry, material); //网格模型对象Mesh
