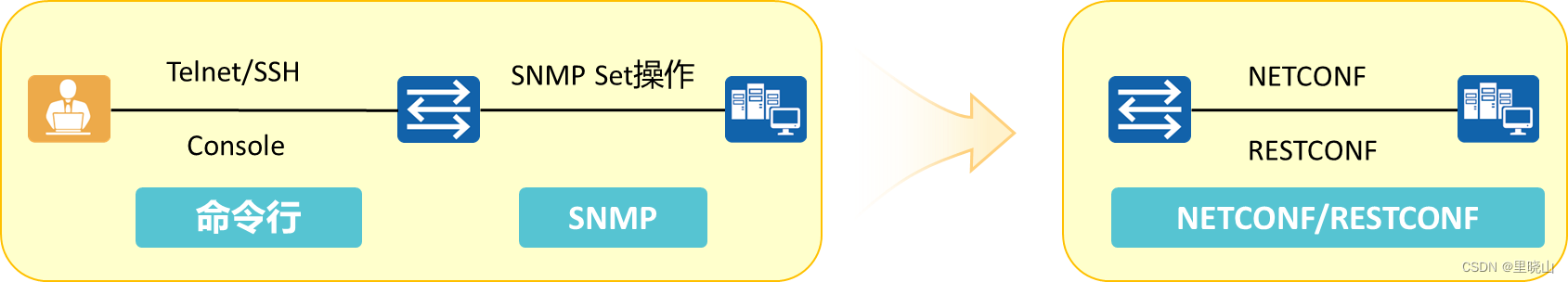

网管协议：

1. SNMP（基于UDP）
2. Netconf（功能更强大）

一、NETCONF、RESTCONF和YANG是之间什么关系？

YANG是建模语言用于描述NETCONF和RESTCONF的内容层。NETCONF和RESTCONF区别在于RESTCONF基于HTTP构建传输层、消息层和操作层，而NETCONF使用SSH为传输层、RPC为消息层和NETCONF定义的操作层。

• NETCONF是网络配置协议，提供一套管理网络设备的机制。用户可以使用这套机制增加、修改、删除网络设备的配置，获取网络设备的配置和状态信息。
• YANG是一种数据建模语言，YANG模型定义了数据的层次化结构，可用于基于NETCONF的操作。
• RESTCONF使用HTTP的方法对设备YANG定义的数据进行操作。

二、Netconf简介

Yang定义中文翻译：关于RFC7950中文翻译 - 《YANG 1.1 数据建模语言》 - 书栈网 · BookStack

NETCONF定义中文翻译：关于RFC6241中文翻译 - 《RFC 6241 (Network Configuration Protocol (NETCONF))中文》 - 书栈网 · BookStack

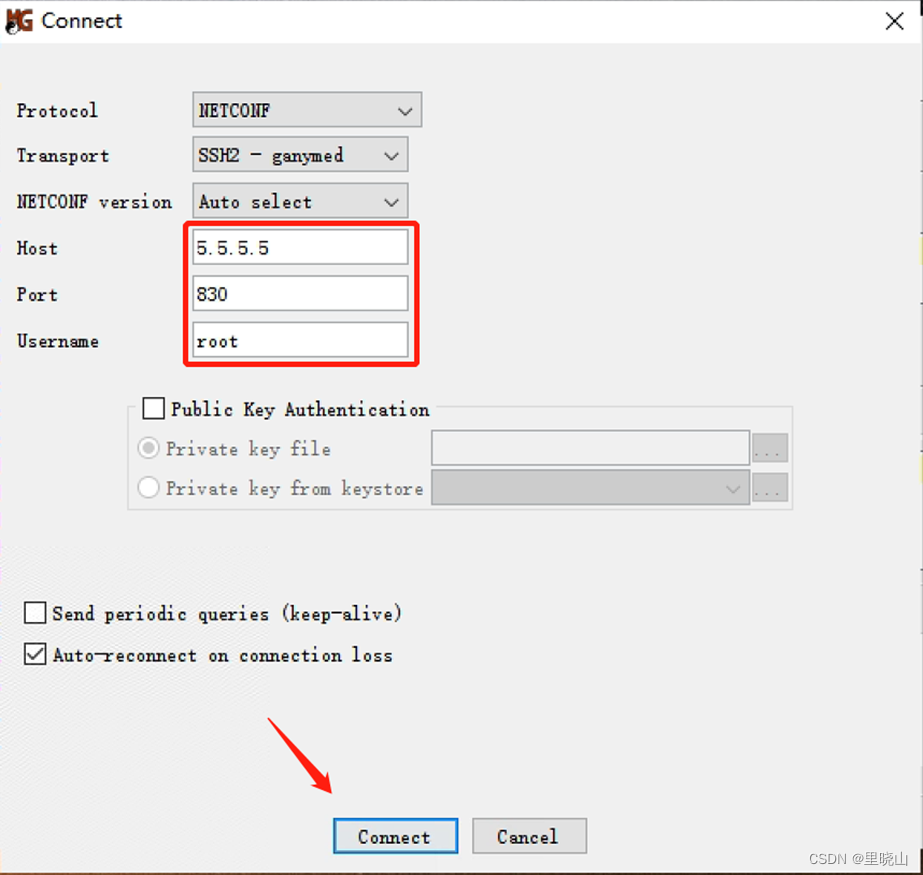

2.1、一般使用工具：MG-Soft 简介

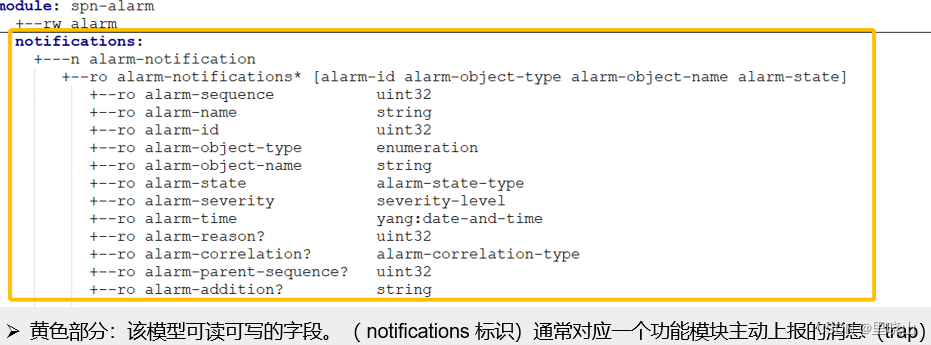

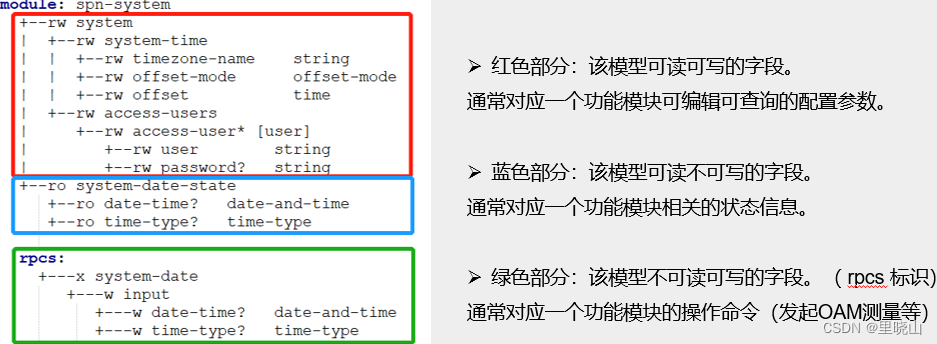

yang模型重要的有：

1. 命名空间（本模块以及外部模块）
2. 字段存在的条件
3. 字段的合法输入的规则（枚举的可选项，数字的范围，字符串的长度或正则表达式）

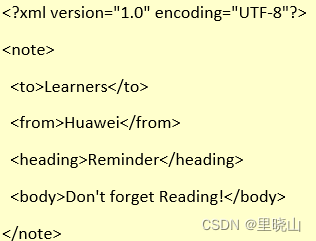

XMl编码：

XML是NETCONF协议的编码格式。NETCONF用文本文件表示复杂的层次化数据。

XML编码格式文件头为：

• <?：表示一条指令的开始。
• xml：表示此文件是XML文件。
• version：XML版本号。"1.0"表示使用XML1.0标准版本。
• encoding：字符集编码格式，当前仅支持UTF-8编码。
• ?>：表示一条指令的结束。

XML文档形成了一种树结构，从根开始展开。

标签为私有。XML语言没有预定义的标签，允许使用者自定义标签和文档结构。

标签格式嵌套内容。“/”表示结束当前标签。

三、Netconf YANG 原理与实践

1. NETCONF协议
2. YANG建模语言
3. RESCONF协议

3.1、NETCONF协议

NETCONF简介：

NETCONF（NetworkConfiguration Protocol）网络配置协议，提供一套管理网络设备的机制。用户可以使用这套机制增加、修改、删除网络设备的配置，获取网络设备的配置和状态信息。

NETCONF有三个对象：

1. netconf客户端
2. netconf服务器
3. netconf消息

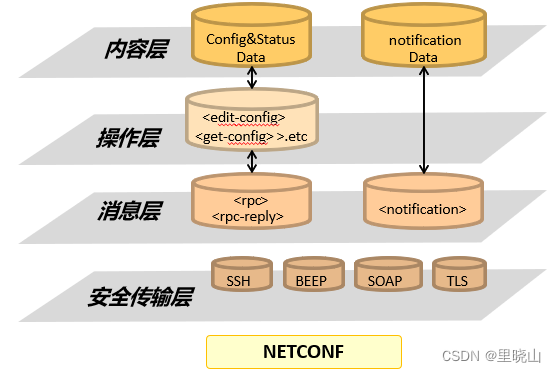

NETCONF协议框架：

NETCONF协议在概念上可以划分为4层：安全传输层、消息层、操作层、内容层。

• 安全传输层（Secure Transport）：为客户端和服务器之间交互提供通讯路径。当前华为使用SSH协议作为NETCONF协议的承载协议。
• 消息层（Messages） ：提供一种简单的不依赖传输协议层的RPC请求和回应机制。Client把RPC请求内容封装在一个元素内，发送给Server；Server把请求处理结果封装在一个元素内，回应给Client。
• 操作层（Operations）：定义一组基本的操作，作为RPC的调用方法，这些操作组成了NETCONF基本能力。
• 内容层（Content） ：描述了网络管理所涉及的配置数据，而这些数据依赖于各制造商设备。目前主流的数据模型有Schema模型，YANG模型等。

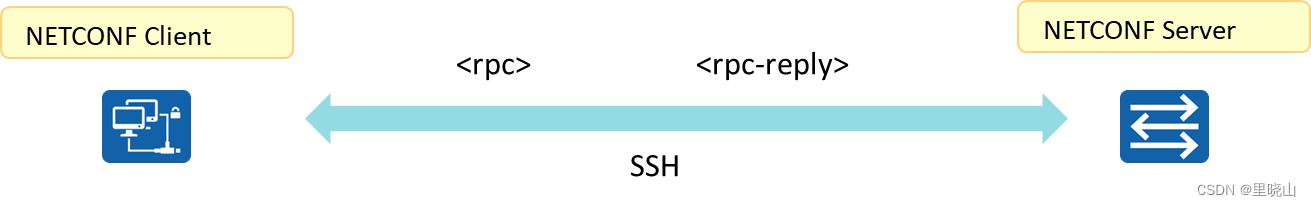

1.传输层与消息层

NETCONF使用SSH实现安全传输，使用RPC（Remote Procedure Call）远程调用的机制实现客户端和服务端的通信。

RPC的框架与传输层独立，用于表示Netconf Requests（请求）和Response（响应）

• 用于封装从客户端到服务端的请求消息。头部定义message-id标示序列。
• 用户服务端回复的response消息。头部message-id保持一致。

在中被发送。一个可以包含多个

在中被发送，表示没有错误和没有数据返回。

2.操作层

NETCONF定义了一系列操作：

场景分类	操作	功能描述
查询数据		查询配置数据
		查询设备当前运行的配置和状态数据
编辑数据		修改，创建，删除配置数据
备份/恢复		导出配置，或用一套配置数据整体替换另一套配置数据
		删除配置数据集，清空startup
锁定/解锁		加锁，独占配置数据集的修改权
		解锁，放弃对配置数据集修改权的独占
事务操作		提交数据集中的配置数据成为当前运行的配置数据
		放弃配置提交试运行
		放弃中还未提交的配置数据
		检查指定配置数据的语法语义是否正确
会话操作		正常地结束本NETCONF会话
		强制结束其他的NETCONF会话，需管理员权限

NETCONF操作对象：

• 操作对象有三个配置库，可以灵活读取和编辑配置库、候选配置库与运行配置库，实现整体配置的下发、验证和回滚。

3.内容层

Netconf当前有两种建模语言，Schema和YANG：

•Schema是为了描述XML文档而定义的一套规则。Schema文件中定义了设备所有管理对象，以及管理对象的层次关系、读写属性和约束条件。（Schema是华为基于W3C XML标准，有扩展了私有预防的一种语言）

•YANG是专门为NETCONF协议设计的数据建模语言，用来为NETCONF协议设计可操作的配置数据、状态数据模型、远程调用（RPCs）模型和通知机制等。

3.2、YANG建模语言

YANG（Yet Another Next Generation）是一种数据建模语言。

YANG模型定义了数据的层次化结构，可用于基于NETCONF的操作。建模对象包括配置、状态数据、远程过程调用和通知。它可以对NETCONF客户端和服务器端之间发送的所有数据进行一个完整的描述。YANG有以下特点：

• 基于层次化的树状结构建模。
• 数据模型以模块和子模块呈现。
• 可以和基于XML的语法的YIN（YANG Indepent Notation）模型无损转换。
• 定义内置的数据类型和允许可扩展类型。

YANG的模型文件可以通过工具转换到对应格式的XML/JSON文件，被最终的NETCONF/RESTCONF消息封装。

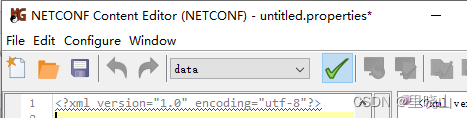

YANG文件通过工具（例如MG-Soft）转换为NETCONF消息下发到设备

3.3、RESTCONF协议

2017年，IETF发布RFC8040 RESTCONF协议规范

RESTCONF允许Web应用以一中模块化，可拓展的方式访问网络设备的配置数据、状态数据和事件通知，有以下特点：

• RESTCONF使用HTTP的方法对设备YANG定义的数据进行操作。
• 设备NETCONF和RESTCONF可以共享YANG文件。（NETCONF和RESTCONF支持共存）
• 数据编码格式支持XML或者JSON。

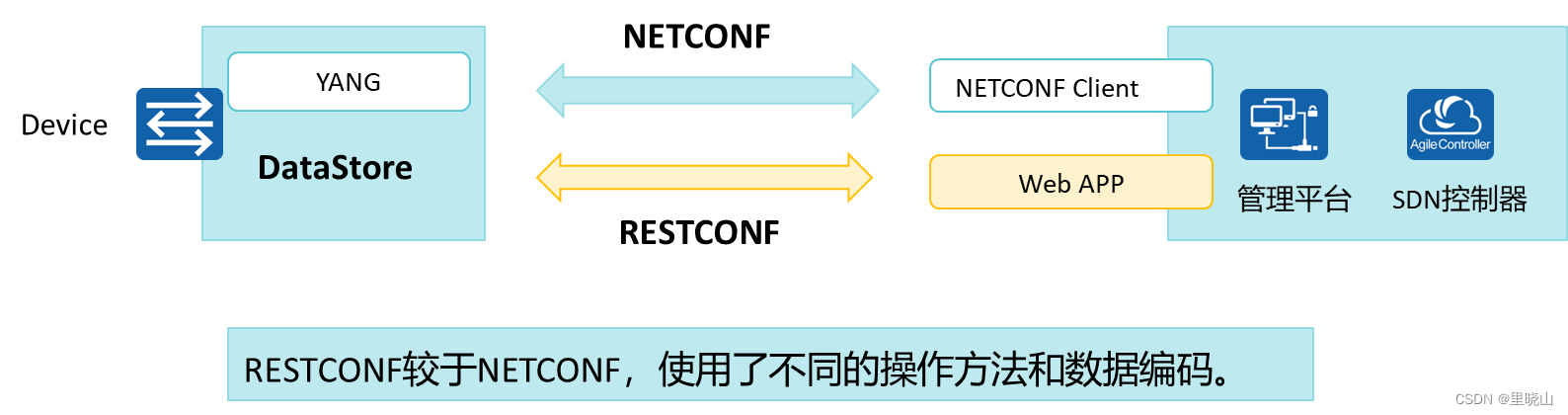

RESTCONF与NETCONF对比

• NETCONF操作设备多个配置库，有事务机制，有回滚。
• RESTCONF使用HTTP的操作，无状态，无事务机制，无回滚。

一次完整的RESTCONF交互包含请求和响应

设备回复支持操作有：POST、DELETE、GET、HEAD、PATCH、OPTIONS
