openpnp - 为贴片工程中的PCB上的mark点元件创建openpnp可识别的定位封装

概述

建立openpnp Job, brd之后, 载入坐标文件, 精确定位3个mark点, 精确定位板子左下角原点和板子XY平面微小旋转角度.
此时, 还需要根据以上数据, 将其他元件的坐标和角度都更新了, 这样才能保证贴片坐标是准确的.
但是, 直接更新坐标, 会由于openpnp识别不了我们PCB上的mark点的视觉封装, 导致报错.
查了官方资料, 试了一下, 好使, 现在可以自动识别PCB上的mark点并自动更新其他元件封装. 机智啊:)
现在的笔记接着上次的笔记(openpnnp - 载入板子后,要确定板子的放置角度)继续实验.

做自己PCB视觉识别用的Mark点封装

PCB上的mark点, 一般都是1mm直径的标贴焊盘 + 2mm~6mm的禁止布线区的丝印.
openpnp识别mark点时, 是识别Mark点中间的1mm直径表贴焊盘.

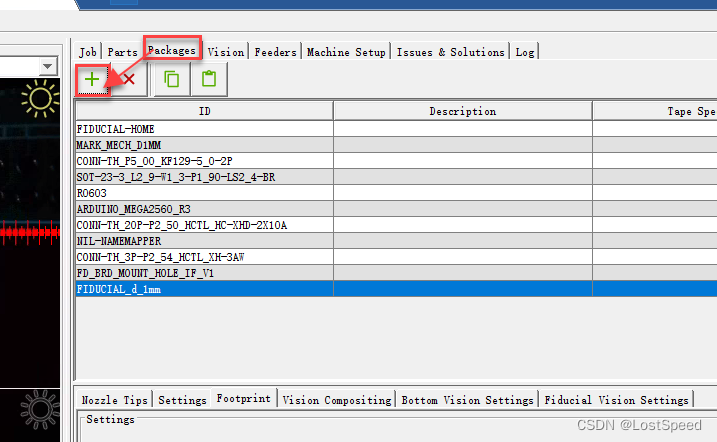

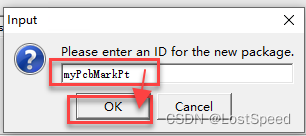

假设我们给自己openpnp贴片工程用的Mark点封装名称为 myPcbMarkPt

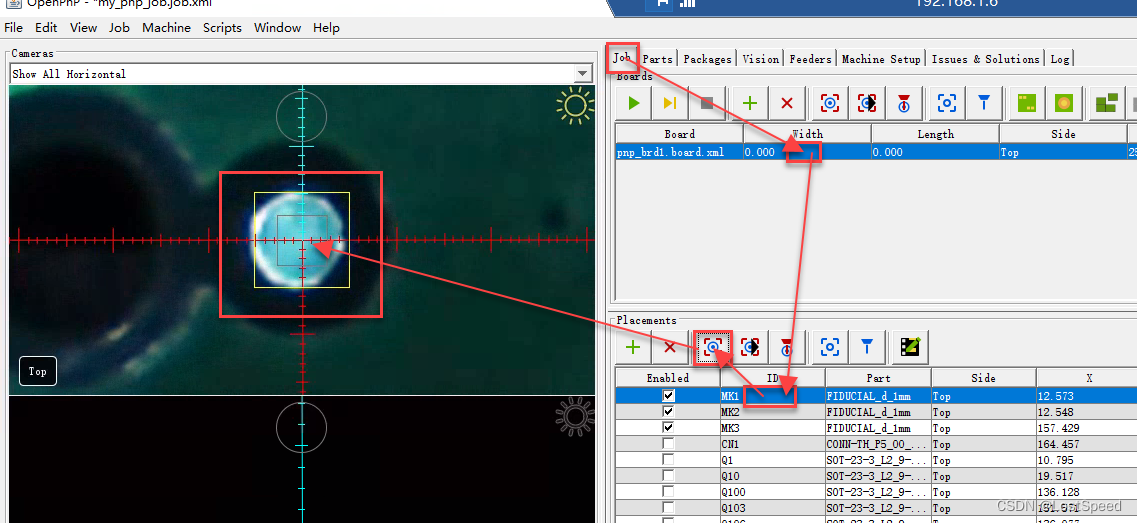

回到Job页, 用相机浏览到3个相同Mark点中的一个. 因为前面已经定位过了, 这里只要浏览指定的Mark点就好.

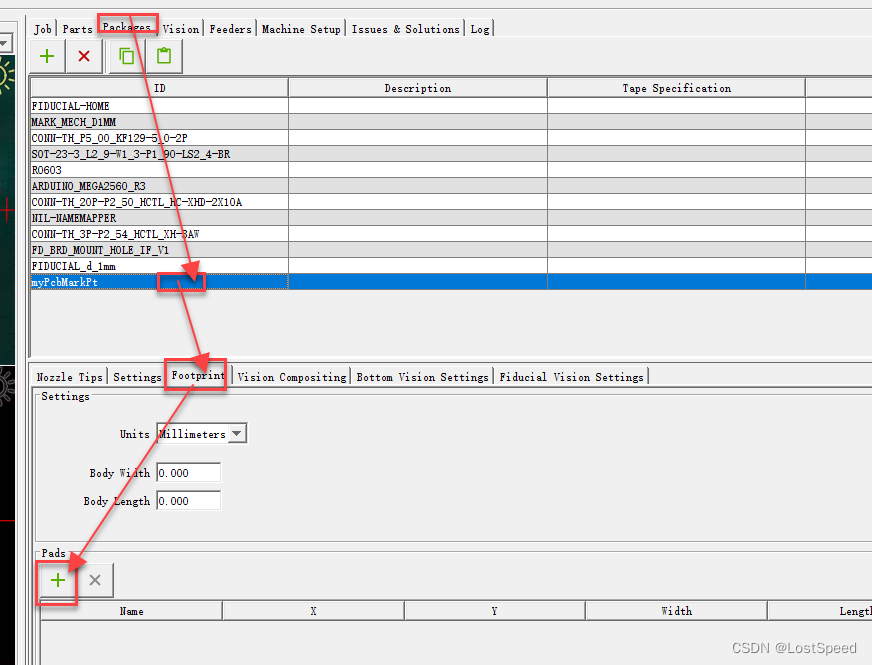

回到封装页, 点击我们新建的myPcbMarkPt封装.
为我们新建的封装增加一个焊盘, 因为这是一个Mark点封装, 只有一个1mm直径的表贴焊盘.

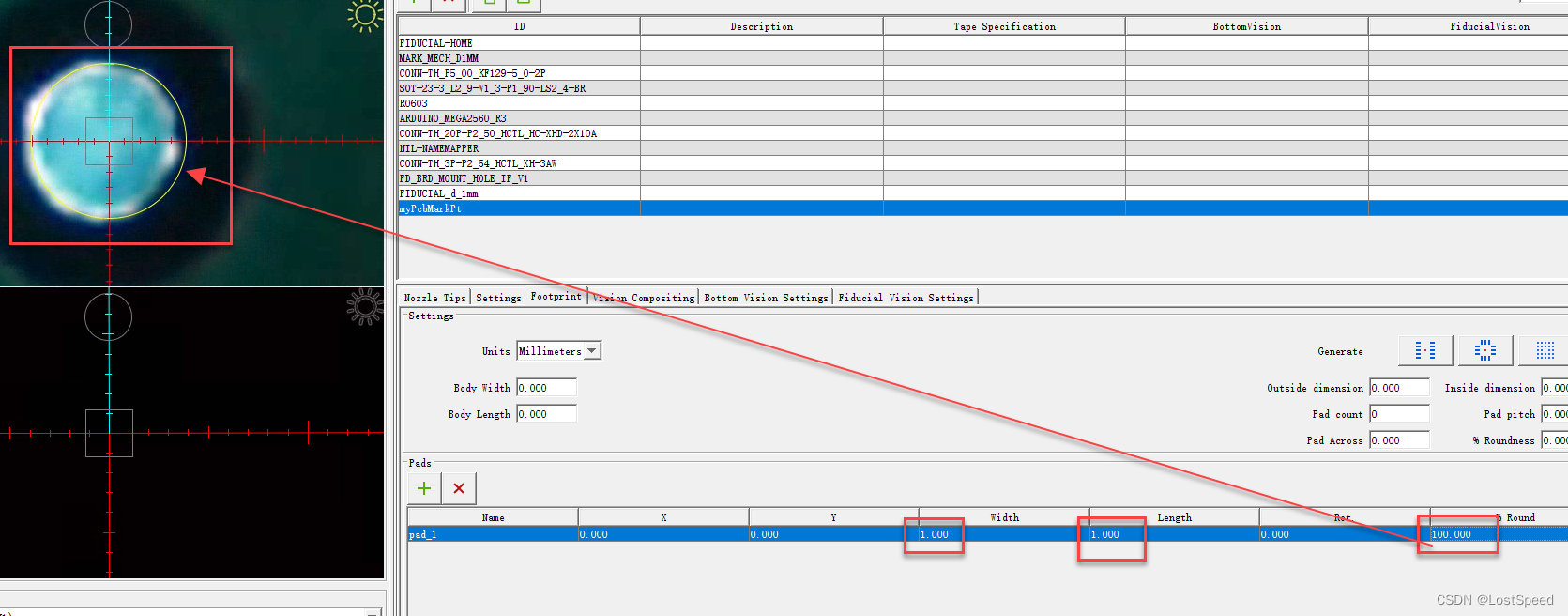

填写该焊盘的x, y, 圆度的尺寸.
x = 1, y = 1, round = 100
填完后, 可以看到相机十字上就套了一个黄色的圆圈.

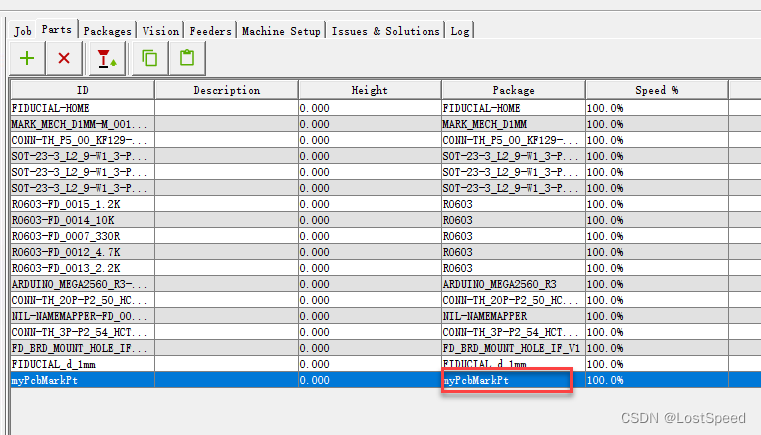

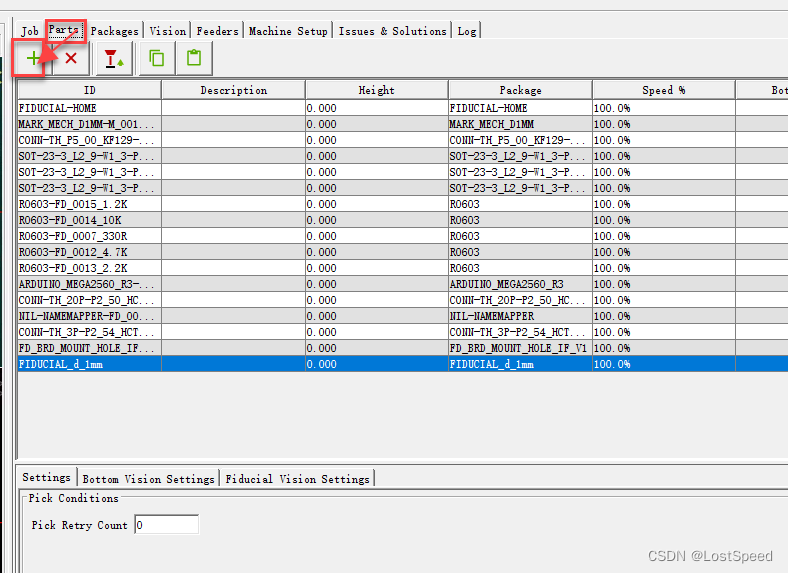

去元件页, 新建一个元件, 名称为myPcbMarkPt, 将封装指定为myPcbMarkPt

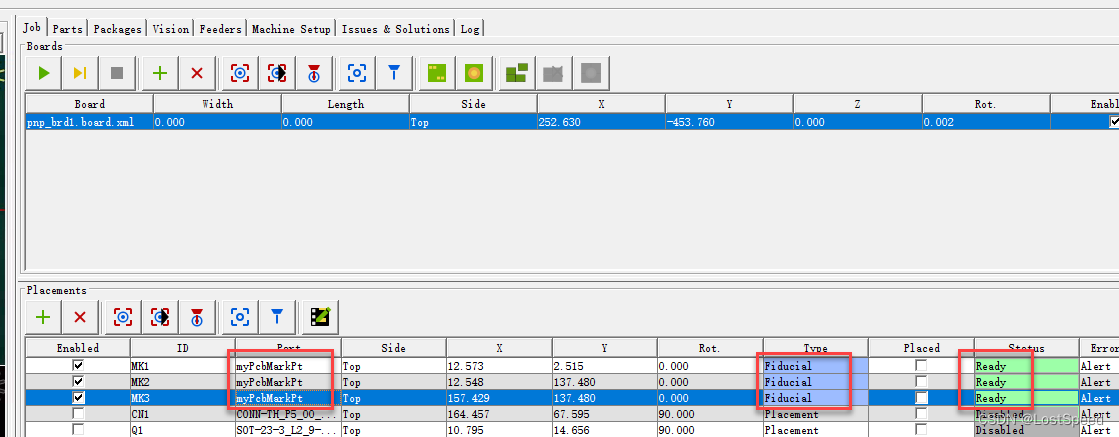

去Job页, 将PCB上的3个Mark点的元件都指定为我们新建的myPcbMarkPt元件

将板条目的Enable和Check Fids都打上勾
现在, 就可以更新其他元件坐标了.

保存job.

到此, 就可以浏览一下其它元件, 看看元件中心点坐标是否正确.
看了一下, 比更新坐标前, 精确了很多, 位置偏移不到0.1mm, 位置精准啊.
如果不更新坐标, 那元件位置偏差0.2, 0.3mm都见过, 差别很大.

然后就可以开始准备飞达, 给飞达上料, 指定飞达上的元件.
然后开始愉快的贴板子了.

END
