基于粒子群算法的配电网重构研究matlab程序
参考文献：基于改进灰狼算法的含分布式电源配电网重构研究
（本文未考虑分布式电源）
摘要：使用基本环矩阵编码的智能优化算法在处理配电网重构问题中，通常使用无序的解空间，解空间中局部峰值较多，使得智能优化算法难以发挥自身优势，耗时严重且难以寻找到最优解。针对以上问题，提出一种有序环网编码方式，并基于粒子群算法求解配电网的重构。用粒子群算法求解 IEEE 33 配电网，有效地降低系统网损并且提高了系统内的最低电压。经验证，该方法有效可行、算法简单、快速性高，得到的结果更优。
关键词：配电网重构；粒子群算法；有序环网
1 配电网重构模型
本文使用配电网有功功率损耗最小作为目标函数：
式中：i 表示支路的编号；T 则为该配电网中闭合支路的集合；ri 为第 i 条支路的电阻；Ui 为第 i条支路末端节点的电压有效值；Pi 和 Qi 分别为第 i 条支路末端流过的有功和无功功率。
约束条件如下。
1）节点电压约束：
2）支路容量约束：
3）连通辐射状结构约束：
式中：Ui、 Uimin 、Uimax 分别为第 i 支路末端节点实际电压及其电压的上下限；S i 、S imax 分别为第 i 支路实际流过的功率及其允许流过的最大功率；g 为配电网重构后的网络拓扑结构；G 为连通辐射状拓扑结构的集合。
2 有序环网矩阵编码
智能优化算法在寻优过程中，均是以当前最优个体为基础产生新的个体，进而搜索到更优质个体。然而在求解多峰值函数问题时，由于峰值 (或谷值) 较多。寻优时，有可能搜寻到一个峰值 (或谷值)，并以此为基础产生新解，或影响其他个体的寻优，进而使得算法陷入局部最优，需要寻找到优于该峰值 (或谷值) 的解，才可以跳出局部最优。然而在单峰值函数中，则不存在这种陷入局部最优的状况。且多峰值函数的峰值越多，则智能优化算法对其寻优就越容易陷入局部最优。因此，智能优化算法在处理多峰值问题时，若可以对其解空间进行重新排序，使其变为单峰值或减少其峰值时，则可以大大降低搜索难度， 既可以提升解的质量，又可以降低迭代次数。
1）将系统中的各个支路进行标号，0代表支路上的开关是断开的，1代表支 路上的开关是闭合的。
2）利用图论决定基本的环路，环路的个数与联络开关的个数是一样的，对33 节点系统而言即5个。
3）根据基本的环路列出环网矩阵。环网矩阵的行数即基本环的个数， 列数为支路数最多的那个环的支路数，其他小一些的环中没有这么多支路的空余 的地方值都填充为0。
3 IEEE33节点系统算例

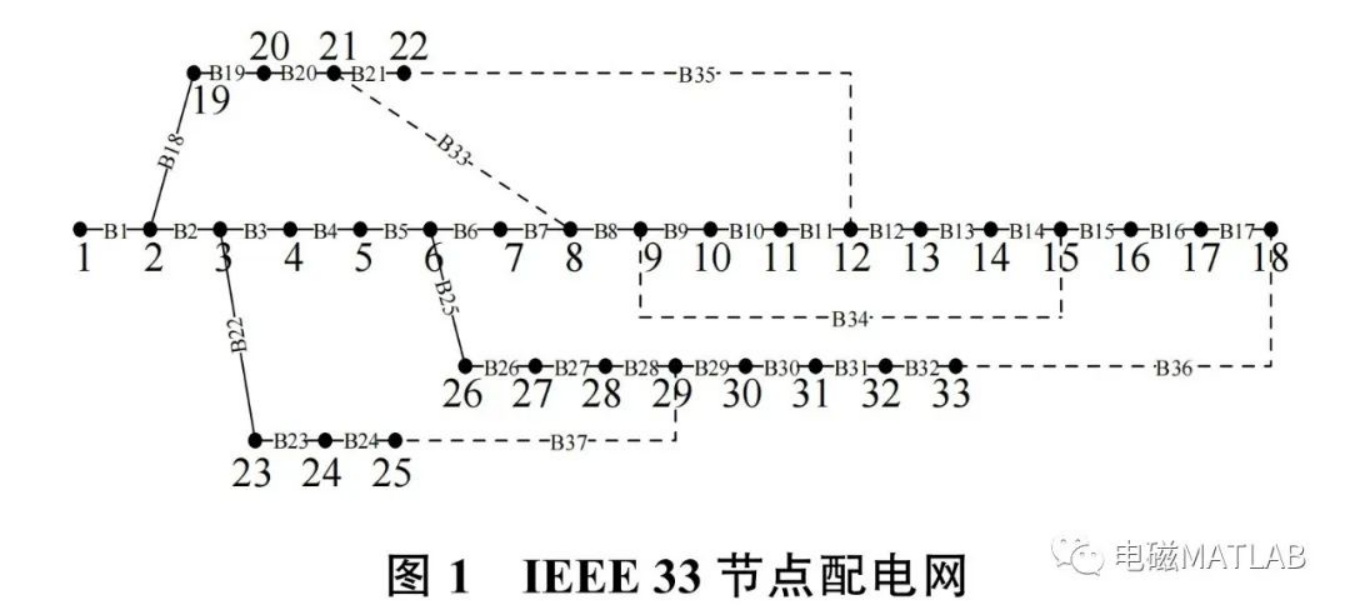

系统结构
环网矩阵
程序运行结果

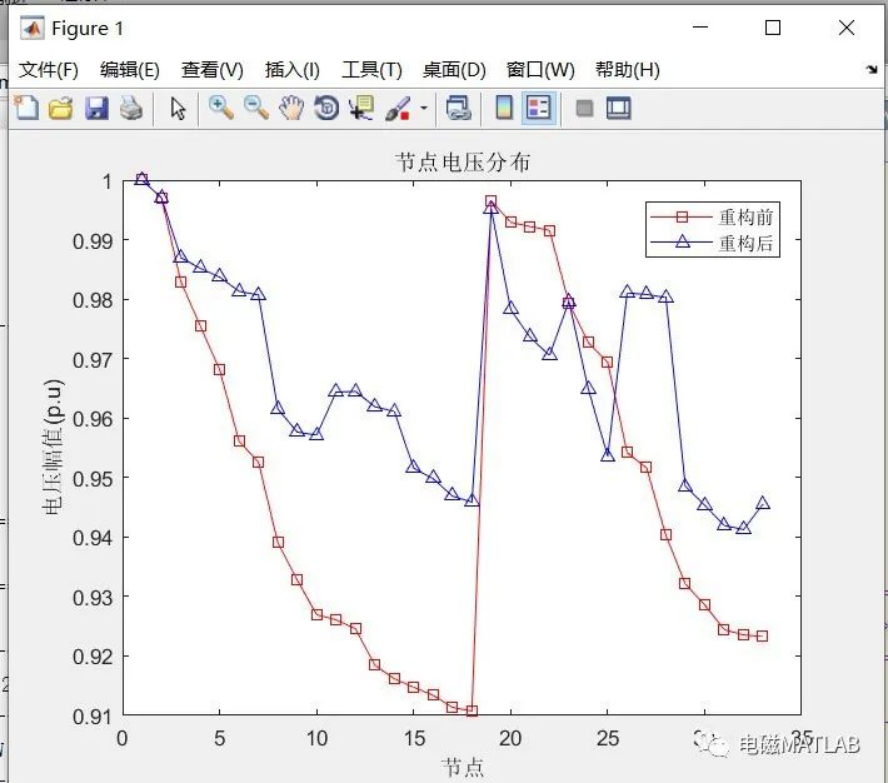

1）电压结果
2）潮流与重构结果
4 matlab程序
clc
clear
tic
close all
%% (INITIALIZING SWARM PARAMETER)初始化群参数）
n=20;%粒子数
%利用图论决定基本的环路，环路的个数与联络开关的个数是一样的，对33 节点系统而言即5个
dim=5;% Dimmension of searching space搜索空间维度（5个联络开关），变量
x=load('swarm33.m');% Creating a swarm创建一个群体
vnew=rand(n,dim);% Creating a randomized initial velocity创建随机初始速度
sig=zeros(n,dim);
vold=vnew;
fitness=zeros(1,n);
pbest=load('swarm33.m');% Creating pbest matrice创建 pbest 矩阵,个体最优
gbest=[4 10 24 30 12];% Introducing a randomized gbest，种群蕞有
wmax=0.9;
wmin=0.4;
r1=rand(n,dim);% Creating a randomized matrice, size (20x5)创建一个随机矩阵
r2=rand(n,dim);% Creating a randomized matrice, size (20x5)创建一个随机矩阵
iter=0;
maxiter=60;% Maximum iteration最大迭代
%根据基本的环路列出基本环矩阵ssm。 ssm的行数即基本环的个数， 列数为支路数最多的那个环的支路数，
%其他小一些的环中没有这么多支路的空余 的地方值都填充为0。为了更简便，每条支路，包括环共有的支路，
% 都只会包含在一个支路环里，这样就省略了节点分类以及还需创建其他支路的麻烦
% 从矩阵ssm的每一行中选取一个非零元素，在每一次的网络重构中，每个环路中的都有且只有一条支路(非零元素)能被选为断开，
% 每个环中被选中的断开的支路开关状态改为0，其余支路的开关状态都保持为1
ssm=[8 9 10 11 21 33 35 0 0
22 23 24 25 26 27 28 37 0
15 16 17 29 30 31 32 36 0
12 13 14 34 0 0 0 0 0
2 3 4 5 6 7 18 19 20];
sm=ssm';
%% Establish the incidence matrix-p建立关联矩阵-p
data=loadcase('case33');
doc=data.branch;
nbr=37;%branches-p
nbus=33;%load busses -p
matrix=zeros(nbr,nbus);
frbus=doc(:,1);%from branch
tbus=doc(:,2);%to branch
for i=1:nbr%nhanh=37
matrix(i,frbus(i))=1;
matrix(i,tbus(i))=1;
end
matrix;
%% Calculating fitness function for pbest初始化 fpbest 的适应度函数
fpbest=zeros(1,n);
for i=1:n
fpbest(i)=50000;
end
。。。。。。。略
