文章目录
- 一、项目思路
- 二、问题清单
- 三、算法详解
- 3.1、定义目标追踪算法
- 3.2、初始化追踪器
- 3.3、更新目标追踪器
- 3.4、绘制目标矩形框
- 3.5、人工标注感兴趣目标
- 3.5.1、标注ROI区域
- 3.5.2、截取ROI区域
- 四、项目实战：单目标 - 实时追踪
- 五、项目实战：多目标 - 实时追踪
多目标 - 实时追踪
一、项目思路
单目标追踪：
- 参数设置
- 读取视频，读取帧图像
- 设置视频保存参数
- 手动选择追踪目标
- 选择追踪算法
- 实例化单目标追踪器
- 循环读取帧图像
- 矩形框标记目标
- 实时更新动态框
- 显示图像
多目标追踪：
- 参数设置
- 构建追踪算法列表
- 实例化多目标追踪器
- 读取视频
- 循环读取帧图像
- 对视频进行等比例缩放
- 手动选择追踪目标
- 矩形框标记目标
- 实时更新动态框
- 显示图像
二、问题清单
BUG1：
module 'cv2' has no attribute 'legacy'
- 原因：
opencv_python和opencv_contrib-python的版本不一致问题- 解决：安装与
opencv_python相同版本的opencv_contrib-python。参考文献
BUG2：
module 'cv2' has no attribute 'TrackerCSRT_create'
- 原因：新版本的
opencv_contrib-python中，一些函数被取消。- 解决：通过
cv2.legacy来调用这些函数。如：将cv2.TrackerBoosting_create改为cv2.legacy.TrackerBoosting_create。参考文献
机器学习进阶-目标跟踪-KCF目标跟踪方法
计算机视觉项目-实时目标追踪
三、算法详解
OpenCV学习笔记15-目标跟踪算法介绍及实战
3.1、定义目标追踪算法
定义不同的目标追踪算法(不含深度学习)：
| 7+1种目标追踪算法 | 函数 | 说明 |
|---|---|---|
| BOOSTING Tracker | cv2.legacy.TrackerBoosting_create | 算法原理类似于Harr cascdes(AdaBoost)，是一种很老的算法。速度慢并且不准。（最低支持OpenCV 3.0.0） |
| MIL Tracker | cv2.legacy.TrackerMIL_create | 比BOOSTING更精确，但是失败率比较高。（最低支持OpenCV 3.0.0） |
| KCF Tracker | cv2.legacy.TrackerKCF_create | 速度比BOOSTING和MIL更快，与BOOSTING和MIL一样不能很好的处理遮挡问题。 |
| CSRT Tracker | cv2.legacy.TrackerCSRT_create | 比KCF更准一些，但是速度比KCF慢。（最低支持OpenCV 3.4.2） |
| TLD Tracker | cv2.legacy.TrackerTLD_create | 在多帧遮挡下效果最好。但是TLD的误报非常多。（最低支持OpenCV 3.0.0） |
| MedianFlow | cv2.legacy.TrackerMedianFlow_create | 出色的跟踪故障报告。当运动是可预测的并且没有遮挡时，效果非常好，但是对于快速跳动或快速移动的物体，模型会失效。（最低支持OpenCV 3.0.0） |
| MOSSE Tracker | cv2.legacy.TrackerMOSSE_create | 速度真心快，但是不如CSRT和KCF的准确率那么高，如果追求速度选它准没错。（最低支持OpenCV 3.4.1） |
| GOTURN Tracker | 这是OpenCV中唯一一深度学习为基础的目标检测器。它需要额外的模型才能运行。（最低支持OpenCV 3.2.0） |
3.2、初始化追踪器
trackers = cv2.legacy.MultiTracker_create() # 使用多目标追踪器
tracker = cv2.legacy.TrackerCSRT_create() # 使用csrt追踪算法
3.3、更新目标追踪器
函数说明：success, boxes = trackers.update(frame)
输入参数： frame： 传入的图像
输出参数： success： 是否追踪成功
boxes： 追踪到的目标框
3.4、绘制目标矩形框
(x, y, w, h) = [int(ii) for ii in boxes] # 获取目标位置
cv2.rectangle(frame, (x, y), (x+w, y+h), (0, 255, 0), 2) # 矩形框标出动态目标
cv2.imshow('frame', frame) # 实时显示追求目标
3.5、人工标注感兴趣目标
函数说明：[min_x, min_y, w, h] = cv2.selectROI(windowName, img, showCrosshair, fromCenter)
输入参数：
windowName： 选择的区域被显示在的窗口的名字
img： 要在什么图片上选择ROI
showCrosshair： 是否在矩形框里画十字线，默认为True。
fromCenter： 是否是从矩形框的中心开始画，默认为False。
输出参数：
min_x 为矩形框中最小的x值，左上角
min_y 为矩形框中最小的y值，左上角
w 为这个矩形框的宽
h 为这个矩形框的高
# 备注：选好区域后，按空格或者Enter完成选择；换区域的时候直接通过鼠标重新选择即可
3.5.1、标注ROI区域
import cv2
image = cv2.imread('blank_write.jpg')
im = cv2.selectROI(windowName='img', img=image, showCrosshair=False, fromCenter=False)
print(im)
cv2.waitKey(1)
3.5.2、截取ROI区域
import cv2
image=cv2.imread('blank_write.jpg')
im = cv2.selectROI(windowName='img', img=image, showCrosshair=True, fromCenter=False)
print(im)
img_roi = image[int(im[1]):int(im[1]+im[3]), int(im[0]):int(im[0]+im[2])]
cv2.imshow("imageHSV",img_roi)
cv2.waitKey(0)

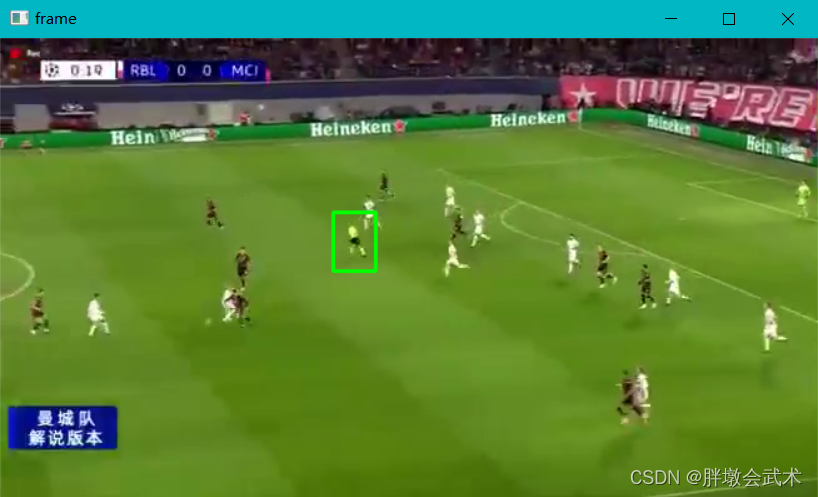

四、项目实战：单目标 - 实时追踪
import cv2
# 设置参数
video_load_path = r'C:\Users\my\Videos\football.mp4' # 视频存放地址
video_save_path = r'C:\Users\my\Videos\football2.mov' # 视频存放地址
if __name__ == '__main__':
cap = cv2.VideoCapture(video_load_path) # 读取视频流
ret, frame = cap.read() # 读取帧图像
frame_width = int(cap.get(3)) # 获取图像宽,并转换为整数
frame_height = int(cap.get(4)) # 获取图像高,并转换为整数
# 创建保存视频的对象（设置编码格式，帧率，图像的宽高等）
out = cv2.VideoWriter(video_save_path, cv2.VideoWriter_fourcc('D', 'I', 'V', 'X'), 10, (frame_width, frame_height))
bbox = cv2.selectROI('frame', frame, fromCenter=False, showCrosshair=True)
# 人工标注感兴趣目标
tracker = cv2.legacy.TrackerCSRT_create() # 使用csrt算法
tracker.init(frame, bbox) # 初始化tracker
while True:
_, frame = cap.read() # 读取帧图像
if frame is None: # 如果读到的帧数不为空，则继续读取；如果为空，则退出。
break
bool_para, box = tracker.update(frame) # 由于物体运动，需要动态的根据物体运动更新矩形框
if bool_para: # 若读取成功，我们就定位画框，并跟随
(x, y, w, h) = [int(ii) for ii in box]
cv2.rectangle(frame, pt1=(int(x),int(y)), pt2=(int(x)+int(w), int(y)+int(h)), color=(0, 255, 0), thickness=2)
cv2.imshow('frame', frame) # 实时显示追求目标
out.write(frame) # 将每一帧图像写入到输出文件中
# 使用 waitKey 可以控制视频的播放速度。数值越小，播放速度越快。
if cv2.waitKey(1) == ord(' '): # ord(' '): 按空格结束
break
cap.release() # 释放摄像头
out.release() # 释放摄像头
cv2.destroyAllWindows() # 摧毁所有图窗
五、项目实战：多目标 - 实时追踪
import argparse
import cv2
# （1）参数设置（视频存放地址 + 指定追踪器类型）
ap = argparse.ArgumentParser()
ap.add_argument('-v', '--video', type=str, default='01.mp4', help='path to input video file')
ap.add_argument('-t', '--tracker', type=str, default='kcf', help='Opencv object tracker type')
args = vars(ap.parse_args())
# （2）构造Opencv的追踪算法列表
OPENCV_OBJECT_TRACKERS = {
"csrt": cv2.legacy.TrackerCSRT_create,
"kcf": cv2.legacy.TrackerKCF_create,
"boosting": cv2.legacy.TrackerBoosting_create,
"mil": cv2.legacy.TrackerMIL_create,
"tld": cv2.legacy.TrackerTLD_create,
"medianflow": cv2.legacy.TrackerMedianFlow_create,
"mosse": cv2.legacy.TrackerMOSSE_create
}
# （3）实例化多目标追踪器
trackers = cv2.legacy.MultiTracker_create()
# （4）读取视频
vs = cv2.VideoCapture(args['video'])
while True:
# （5）读取帧图像
frame = vs.read() # frame=[bool, data]
frame = frame[1] # 获取帧图像
# 若视频播放结束，则跳出
if frame is None:
break
# （6）使用cv2.resize对图像进行长宽的放缩操作
h, w = frame.shape[:2] # 获取帧图像的高宽
width = 300 # 视频缩放到指定大小
r = width / float(w) # 缩放比例
dim = (width, int(r * h)) # 缩放后的尺寸
frame = cv2.resize(frame, dim, cv2.INTER_AREA)
# （7）由于物体运动，需要根据物体的动态运动更新矩形框
(success, boxes) = trackers.update(frame)
# （8）循环多组矩形框，进行画图操作
for box in boxes:
(x, y, w, h) = [int(v) for v in box] # 获取动态目标的位置
cv2.rectangle(frame, (x, y), (x+w, y+h), (0, 255, 0), 2) # 矩形框标出动态目标
# （9）显示图像
cv2.imshow('Frame', frame)
# （10）英文输入下：先按s暂停视频，然后手动选择一个区域，最后按空格键开始播放（可多次重复操作，添加多个追踪目标）
key = cv2.waitKey(100) & 0xff
if key == ord('s'):
box = cv2.selectROI('Frame', frame, fromCenter=False, showCrosshair=True)
tracker = OPENCV_OBJECT_TRACKERS[args['tracker']]() # 创建追踪器
trackers.add(tracker, frame, box) # 添加追踪器
elif key == 27:
break
vs.release()
cv2.destroyAllWindows()
