设计云时到底要不要用vxlan，如果用vxlan到底要不要购买比较贵的smart nic做offload，采用软件vxlan还是硬件交换机vxlan，很难决策，这儿简单测试一下，给个参考，资源终究是有限的，成本还是有考虑的，了解清楚云上业务再做决策。

把网络比作一条水管，虹吸原理把水从一个池塘A抽到另一个池塘B，当然是水管越粗越好，水管粗细就是不同能力的网卡，一秒钟能从水管流出多少水就是吞吐，假如从水管入口滴一滴墨水，那墨水从入口到出口的时间就是单向时延，水管壁粗糙弯曲不直，水流就慢，时延就大，水在水管里流得越快单位时间从水管口流出来的水就越多，时延影响吞吐。水流速度主要取决于池塘A和池塘B的水位差，假如一个人甲向池塘A加水，另一个人乙从池塘B取水，甲乙动作快慢影响水位差，池塘大小就是buffer，池塘越大，甲乙动作对水位差影响越小，而水位差类似于链路层反压和TCP流量控制，甲乙就是TCP和系统调用。而真实的网络情况是很多水管很多池塘串连，水管有粗有细，池塘有大有小，很多甲乙，有胖有瘦有老有幼，瓶颈到底在哪里很难说清楚。

测试环境

物理机物理口的MTU是1500，vxlan0，ovs internal口和虚拟机的网口MTU都是1450，host物理口打开多队列，虚拟机8核16G，vhost=on，网口无多队列。

最普通的环境，不做其它特殊优化，就看最通用的环境表现是怎样的。

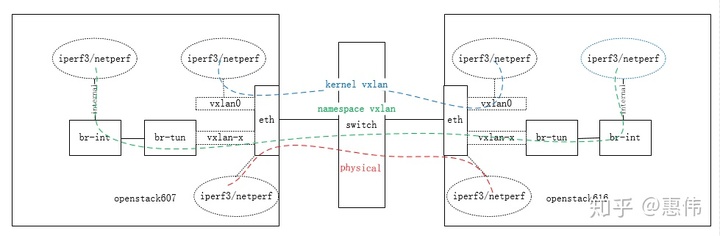

两台物理机不同路径对打流量。

红色的是physical流量测试路径，两个物理机直接流量测试。

ip link add vxlan0 type vxlan id 1111 dstport 5799 remote 10.145.69.49 local 10.145.69.26 dev eth4
ip link set vxlan0 up
ip addr add dev vxlan0 192.168.111.1/24
ip link add vxlan0 type vxlan id 1111 dstport 5799 remote 10.145.69.26 local 10.145.69.49 dev eth4
ip link set vxlan0 up
ip addr add dev vxlan0 192.168.111.2/24

复制

蓝色的是kernel vxlan流量测试路径，做上面的命令创建vxlan device，做vxlan encap/decap。

红色的是namespace vxlan流量测试路径，借用了neutron创建的namespace，br-int上连接的是internal类型的口，也做vxlan encpa/decap。

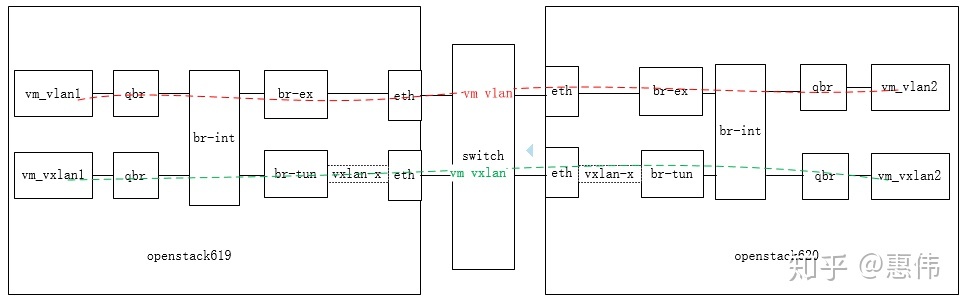

两个物理机上的两台虚拟机对打流量。

红色的是vm vlan流量测试路径，流量不做vxlan encap/decap。

绿色的是vm vxlan流量测试路径，流量做vxlan encap/decap。

5种测试都要经过host或者guest kernel tcp/ip stack，区别就是有没有kvm介入，有没有vxlan encap/decap。

测试方法

没有硬件测试仪，用一些小软件模拟业务真实场景测试。

#用ping测试时延 ip netns exec qdhcp-5cc14009-86bb-4610-91a7-ae7627e8a5b5 ping 192.168.200.2 -c 100 #背景pps高 ，再用ping测试时延 iperf3 -c 192.168.200.2 -p 8099 -t 180 -l 1 -u #背景bps高，再用用ping测试时延 iperf3 -c 192.168.200.2 -p 8099 -t 180

#netperf测试TCP时延 netperf -H 192.168.111.2 -p 8077 -t TCP_RR -- -o mean_latency #netperf测试UDP时延 netperf -H 192.168.111.2 -p 8077 -t UDP_RR -- -o mean_latency

数据

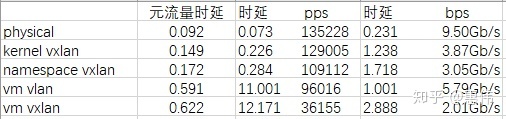

ping和iperf3测试结果，时延单位是ms。

netperf测试时延结果，时延单位是us。

测试时延工具用的是ping和netperf，ping和netperf用默认发包频率，ping是一秒一个包，netperf是连续发包，ping和netperf的值比较没意义。

分析

• 物理口支持各种offload和多队列所以性能最高时延最小。
• 没流量时namespace vxlan时延是physical的2倍，而vm vxlan是physical的7倍，vm vxlan相比于namespace vxlan多了qbr桥和kvm处理时间，说明相比vxlan处理，qbr和kvm耗费的时间更多。
• 背景pps大时 namespace vxlan时延是physical的4倍并且pps只是physical的80%，而vm vxlan时延是物理的17倍并且pps只是physical的26%，pps大时流量对kvm冲击更大，性能瓶颈突显，在看pps大时vm vlan的表现，时延是physical的15.6倍并且pps只是physical的70%，时延同样表现不佳，再比较vm vxlan以及vm vlan和namespace vxlan和kernel vxlan，更说明pps大时时延是由于kvm处理处理不及时导致的。pps大时观察到发送端vhost线程cpu 100%，接收端一个qemu-kvm线程cpu 100%，多队列，分散处理irq能提高处理性能减小部分时延。
• 小报文pps大时配置ethtool -N eth4 rx-flow-hash udp4 sdfn后ping时延没有改善，相比于vxlan处理引入的时延，更应当关注kvm对中断处理以及vcpu调度引入的时延，目前现状应该优先优化kvm。
• bps大时报文长度大pps相对小点，pps小vxlan encap/decap少kvm处理也少，vm vxlan bps只是namespace vxlan bps的66%，按道理说它的时延也应该是namespace vxlan的66%即1.145才对，结果确是2.888，说明kvm处理把时延翻倍了。
• bps大时vm vxlan相比vm vlan时延大是真正vxlan封装的问题，长报文大量占用vxlan device的budget，观察到一个ksoftirqd占用cpu 100%，配置网卡rss用udp源和目的port后，ethtool -N eth4 rx-flow-hash udp4 sdfn，ping时延才0.368，因为ping包hash到不同的物理cpu，ping包处理插队了，说明此时cpu处理vxlan存在性能瓶颈，性能影响了时延。
• 大报文bps大时，因为有MTU限制，pps其实也不小，ovs vxlan处理和kvm处理会引入相等的时延，但这个时延只是大pps时kvm引入时延的10%，一条流处理有上限，不同流占用不同的物理cpu能提高vxlan性能减小vxlan处理时延。
• vm vxlan相比于vm vlan，pps和bps都上不去，性能上存在较大瓶颈。
• netperf TCP和UDP测试发的都是小包，TCP和UDP封装的长度都是1字节，pps高，测试时发现qemu进程和vhost线程cpu占用率很高，说明性能瓶颈在于kvm，physical, kernel vxlan和namespace vxlan相比时延成20%增长，但加上kvm后，时延翻了二三倍，如果硬要知道vxlan encap/decap引入的时延比一下vm vxlan和vm vlan就知道了，大概10%左右，但kvm引入200%左右。

结论

• 时延瓶颈点在于kvm，kvm引入的时延远远大于vxlan encap/decap。
• ovs实现vxlan性能存在瓶颈，单cpu的ksoftirq很容易就100%了，吞吐上不去。
• 一旦用smart nic offload或者硬件交换机做vxlan处理后，vxlan对物理cpu占用基本没了，vxlan性能会大幅提高，单流kvm就更承受不住，时延会更大，性能瓶颈会转移到kvm，但多条流分散到不同的虚拟机会有部分收益，但肯定不会成线性的，linux进程调度和kvm处理中断很快就会成瓶颈。
