1 什么是局部放电？

局部放电（Partial Discharge, PD）是指发生在电气设备绝缘系统局部区域的、未贯穿整个电极的微小放电现象。它通常发生在高压电气设备（如变压器、开关柜、电缆、GIS等）内部存在绝缘缺陷、电场集中或含有气泡、杂质等薄弱点的位置。

2 局部放电的危害：

局部放电虽然每次释放的能量很小，但其危害是渐进性和累积性的，长期存在会严重威胁电力设备的安全稳定运行：

2.1 绝缘劣化与破坏：

电腐蚀：放电产生的带电粒子不断轰击绝缘材料表面或内部，造成物理性蚀损，形成碳化通道或电树枝。

化学腐蚀：放电产生的臭氧（O3）、氮氧化物（NOx）等活性物质与绝缘材料发生化学反应，加速材料老化、分解。

热效应：放电点局部温度升高，导致材料热分解、碳化。

三者协同作用，不断削弱绝缘强度，可能导致绝缘完全击穿。

2.2 引发设备故障：

绝缘性能的持续下降，可能引发相间短路、对地短路等严重故障。

故障往往具有突发性，可能导致设备严重损坏（如变压器烧毁、开关柜爆炸）。

2.3 造成巨大经济损失：

设备损坏成本：更换大型电力设备（如变压器、GIS）费用高昂。

停电损失：设备故障导致非计划停电，给工业生产、商业活动和居民生活带来巨大损失。

维修成本：故障后的抢修、更换需要大量人力物力。

2.4 威胁供电可靠性：设备故障直接影响电网的稳定运行和供电连续性。

2.5 安全隐患：严重的设备故障（如开关柜燃弧爆炸）可能引发火灾，对人身安全构成威胁

3 安科瑞APD系列局部放电监测装置解决方案

局部放电如何治理？安科瑞推出了APD系列局部放电在线监测装置，可实时或周期性地采集设备运行中的局部放电信号，为电力设备的安全运行提供智能化、高可靠性的解决方案。

3.1 特高频传感器APD100

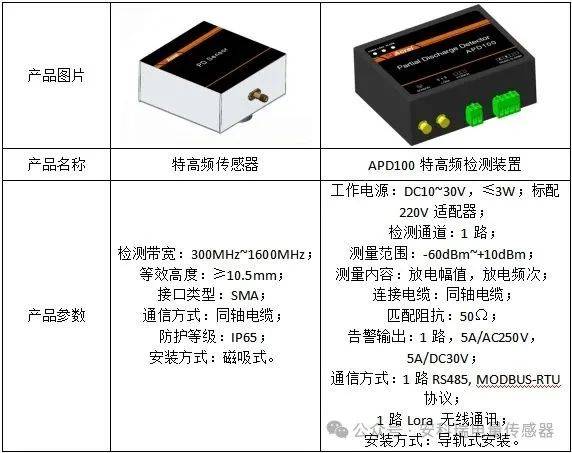

3.1.1 产品功能

3.1.2 产品应用

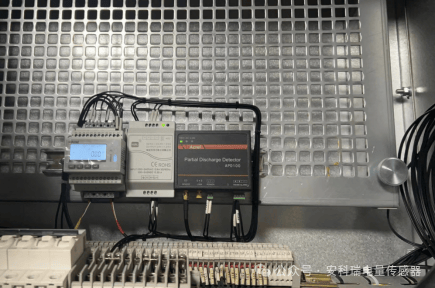

局放采集器安装于仪表室

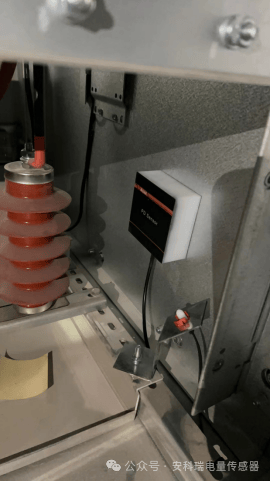

局放传感器安装于电缆室

应用场景：适于中压开关柜（61柜、28柜、环网柜）出厂前集成安装或对已投用的高压开关柜进行停电安装。

产品特点：系统抗干扰能力强，可靠性高。

应用安装：特高频传感器磁吸方式安装于电缆室，采集装置导轨式安装于仪表室。

实现过程：高频传感器所检测的信号，经过同轴电缆送往开关柜局部放电在线监测装置，进行放大、滤波、检波，数字脉冲提取、数字滤波、局放特征量计算等数字化处理，并完成局放可视化操作、局放判断、数据存储、数据上送等功能。

监测内容：放电次数、放电量、PRPD/PRPS图谱等。

告警机制：采样周期1s，连续5次采样超过报警阈值，报警（寄存器置位+DO输出）。

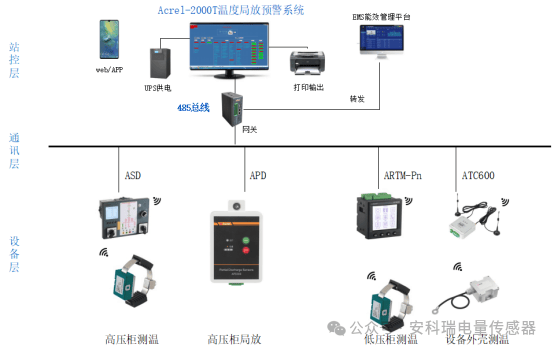

3.1.3 特高频局放监测系统组网

3.2 三合一局放监测传感器

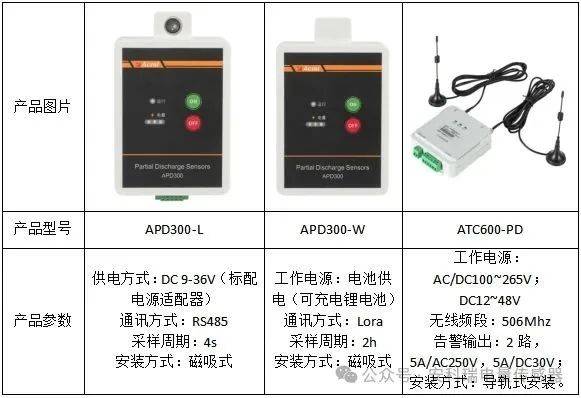

3.2.1 产品功能

3.2.2 产品应用

三合一有线局放传感器

三合一无线线局放传感器

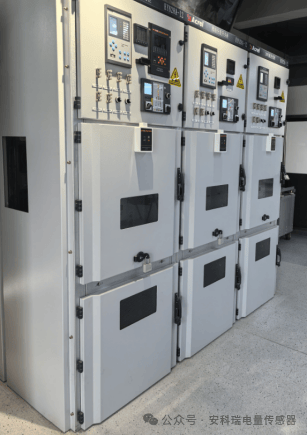

应用场景：适于中压开关柜（61柜/28柜/环网柜）

产品特点：系统抗干扰能力强，可靠性高。

应用安装：

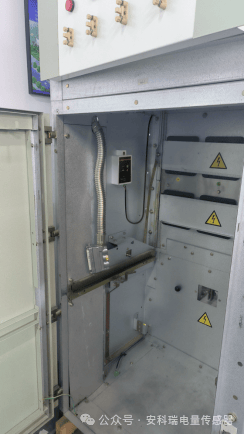

三合一有线传感器磁吸方式安装于电缆室，通过RS485总线将局放数据上传至监控系统平台。

三合一无线传感器磁吸方式安装于柜们外，通过无线方式将局放数据上传至局放接收器ATC600-PD。

监测内容：监测3种信号的放电次数和放电量、噪声、温度、湿度。

告警机制：

有线款：每4s采样时间内放电次数和放电量同时超过报警阈值，报警（传感器寄存器置位）。

无线款：每2小时的4s采样时间内放电次数和放电量同时超过报警阈值，报警（接收器寄存器置位）。

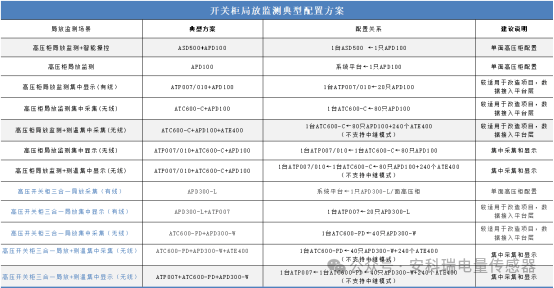

3.3 配置方案

3.4产品资质
