多实体建模要注意下面两点：
- 多实体建模的合并结果一定要谨慎
- 在实际工作中多实体建模是一个非常好的思路，先做产品的整体设计，再将个体零件导出去做局部细节设计

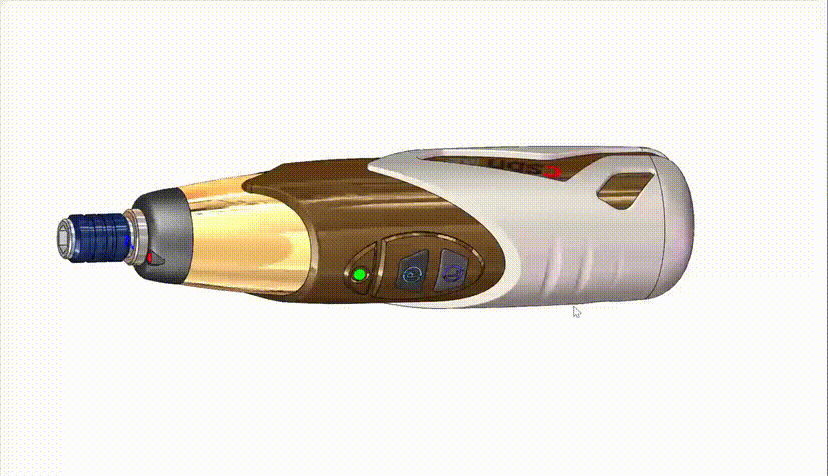

电动螺丝刀模型动图展示

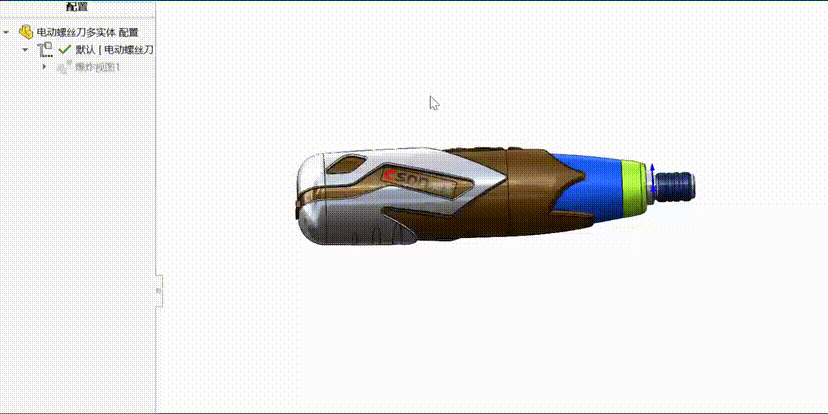

爆炸视图动图展示
案例素材点击此处获取
建模步骤

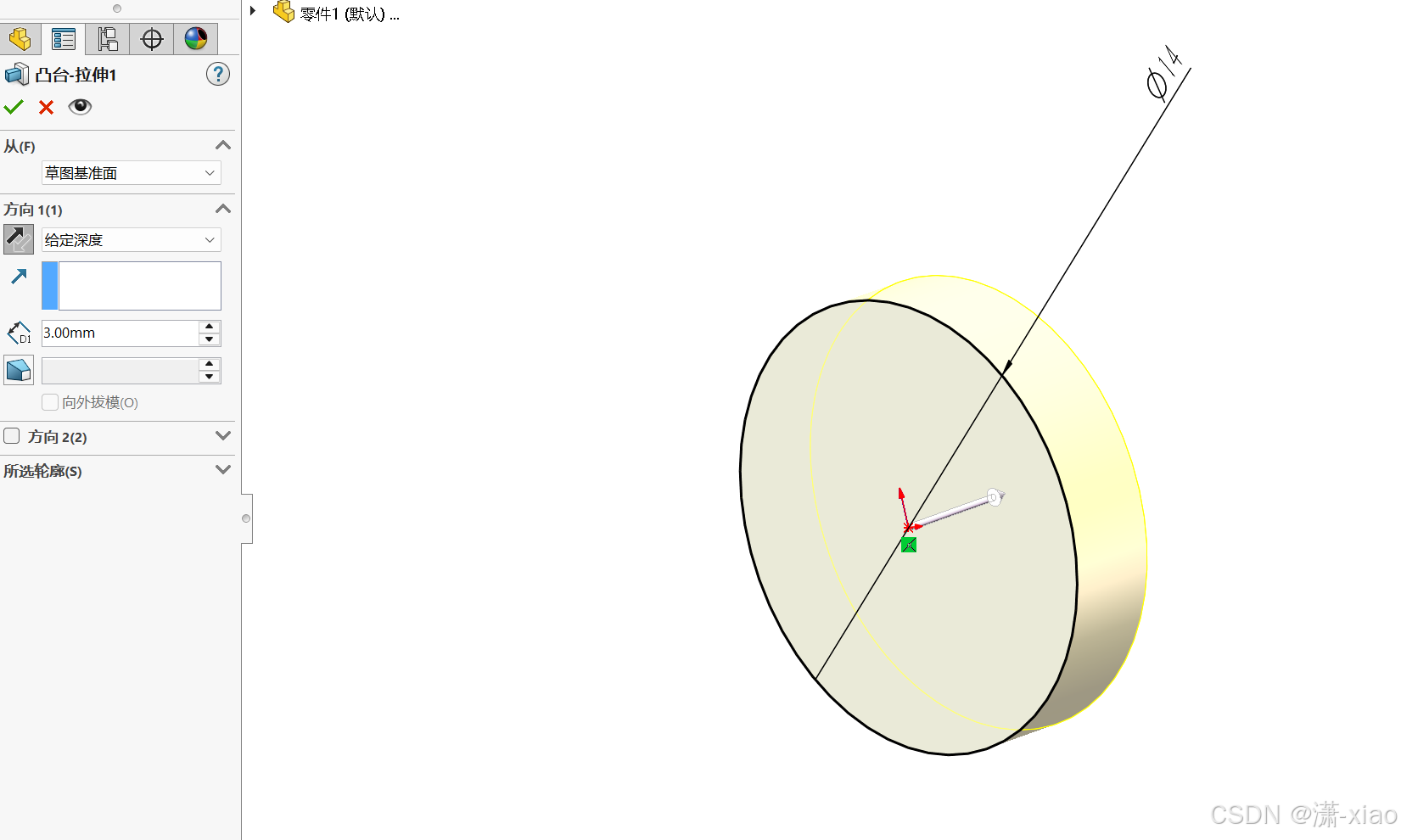

1. 前视基准面画草图圆，拉伸3
2. 以右视基准面画草图，旋转。这里要特别注意不要勾选合并结果

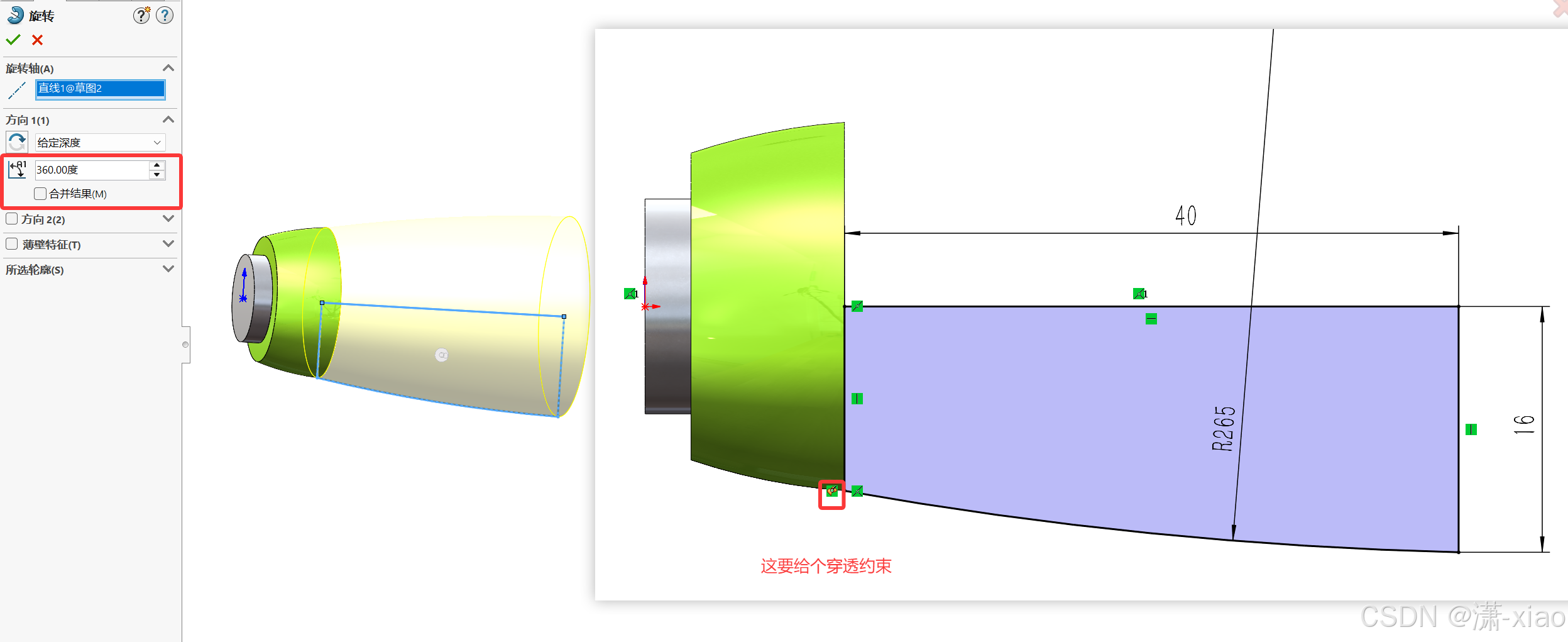

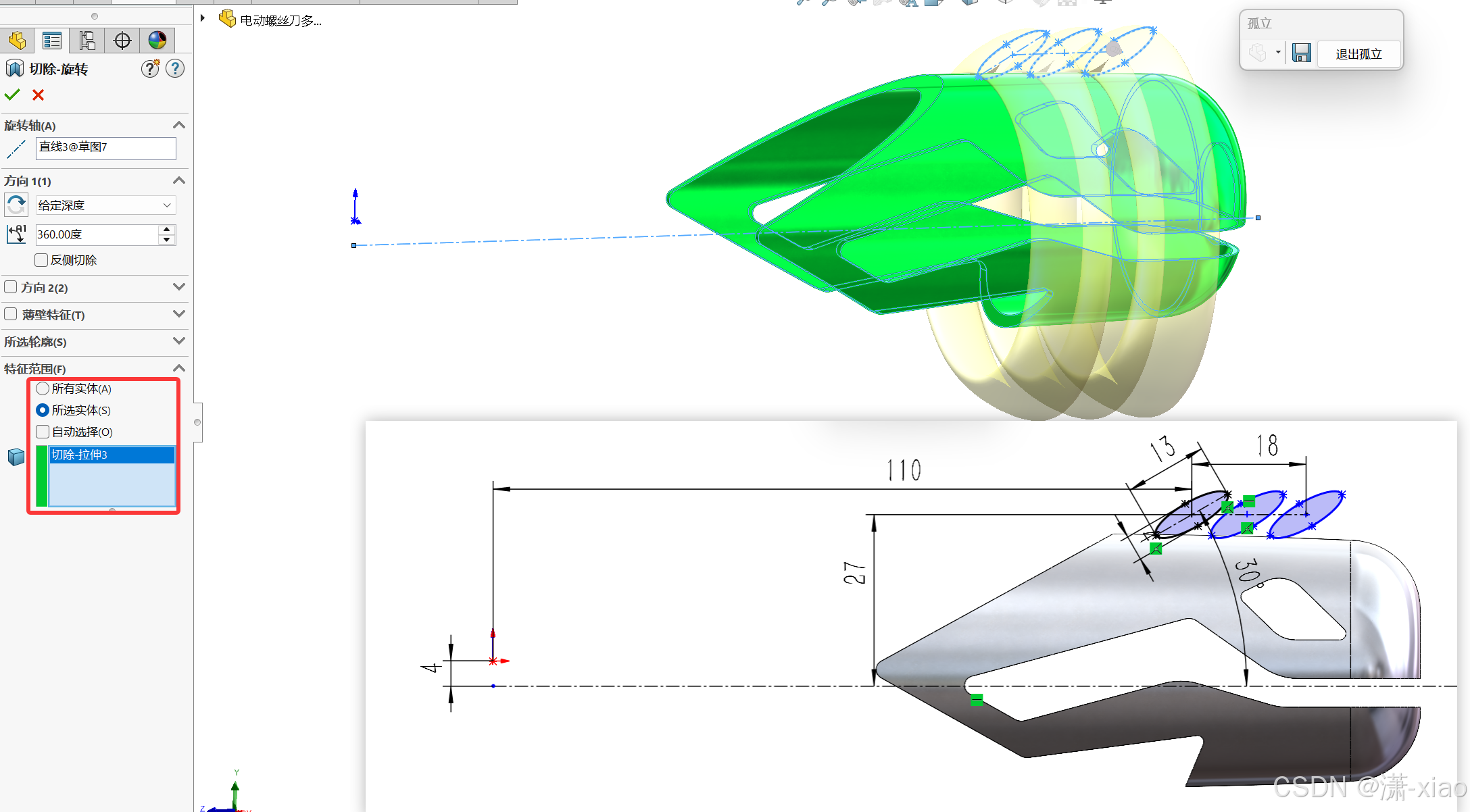

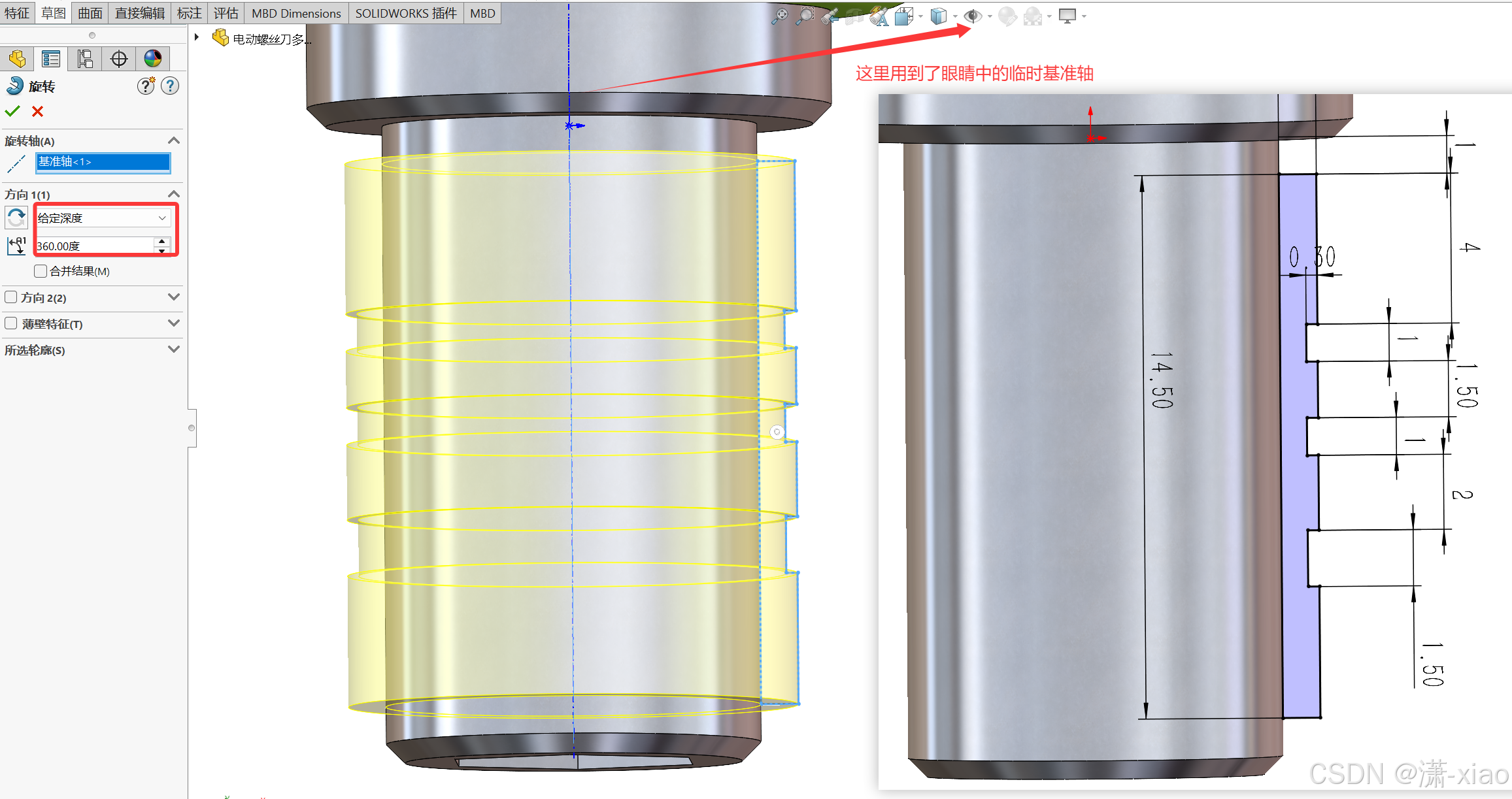

3. 仍然以右视基准面画草图，进行旋转

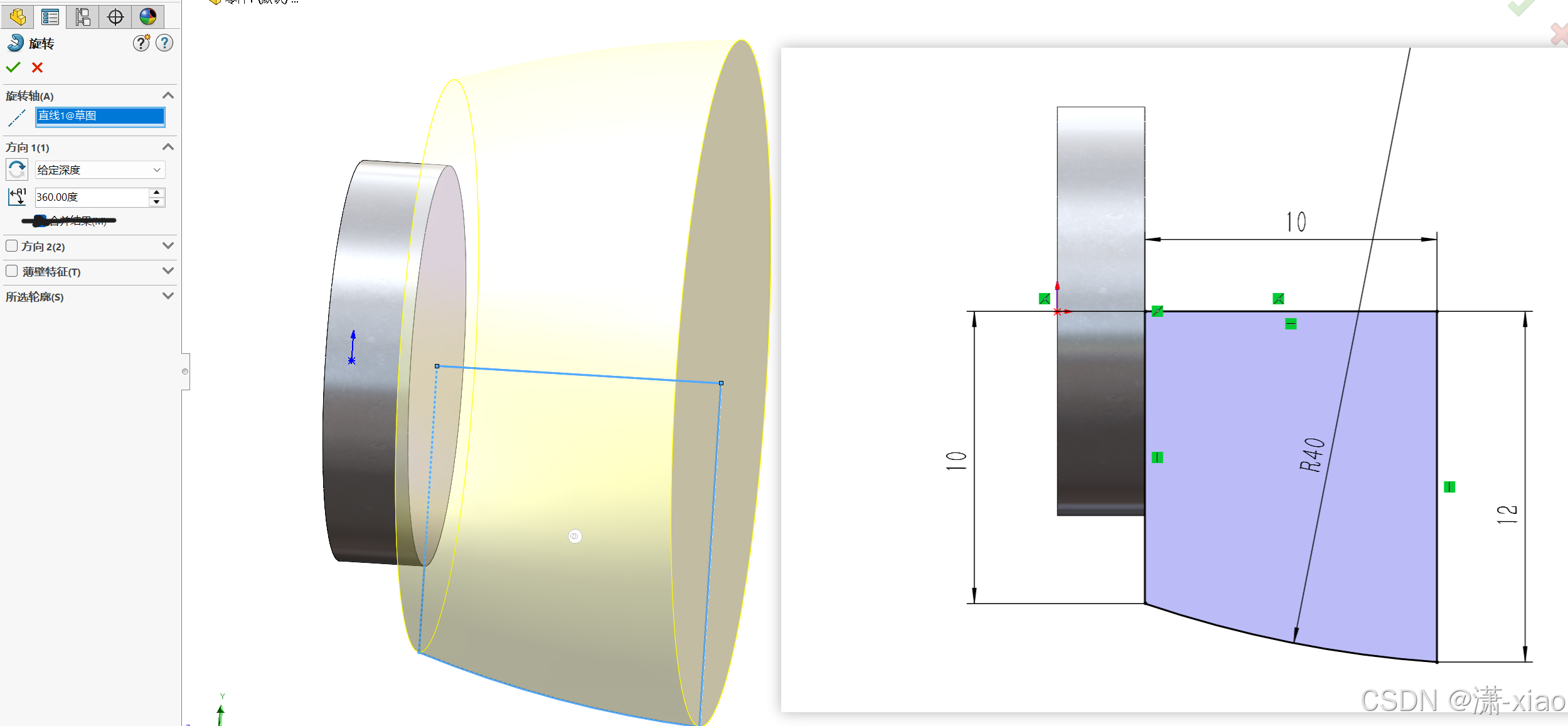

4. 仍然以右视基准面画草图，进行旋转

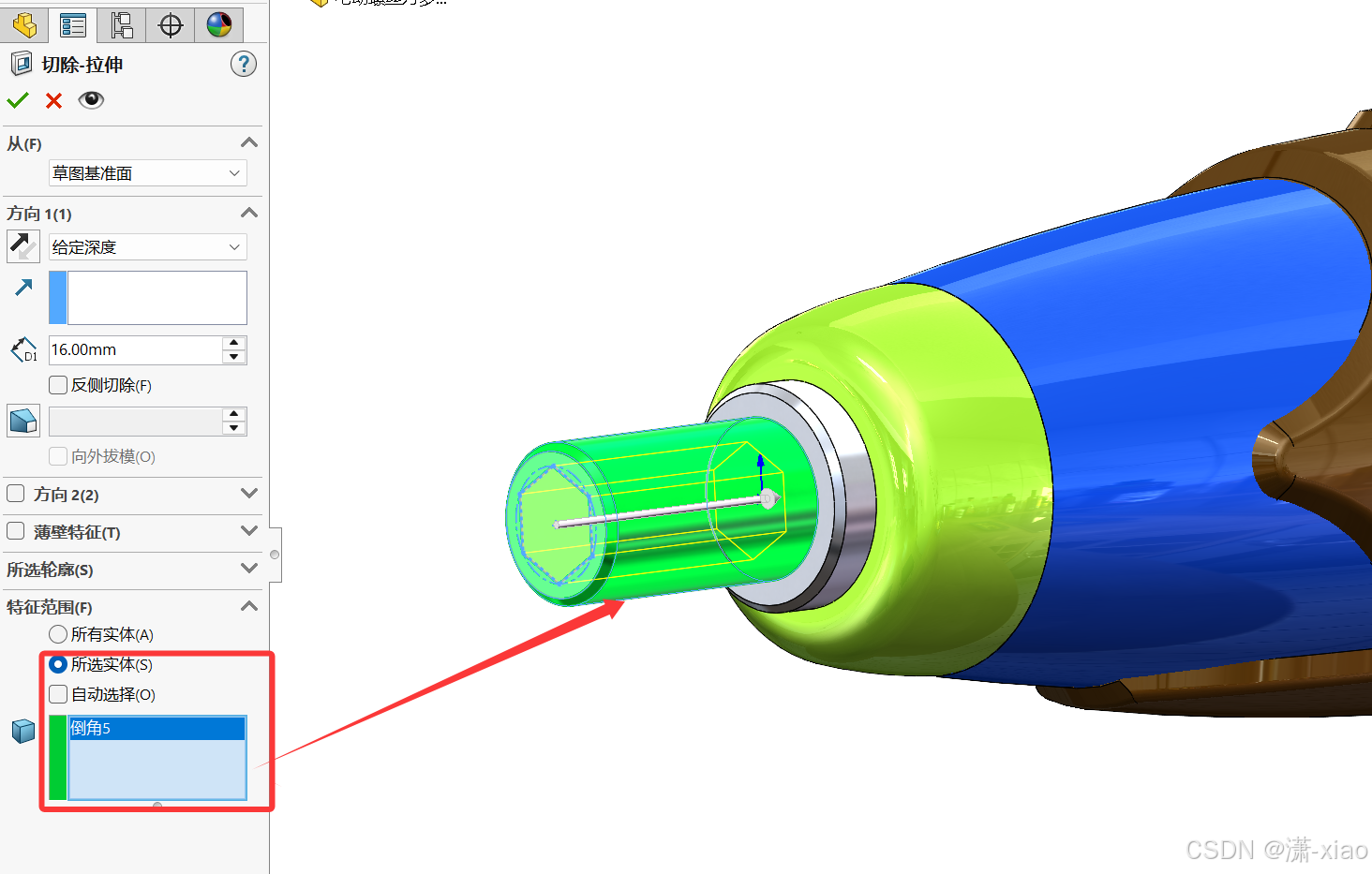

5. 以右视基准面画草图，两侧拉伸切除，所选实体为上一步旋转的实体（特征范围）

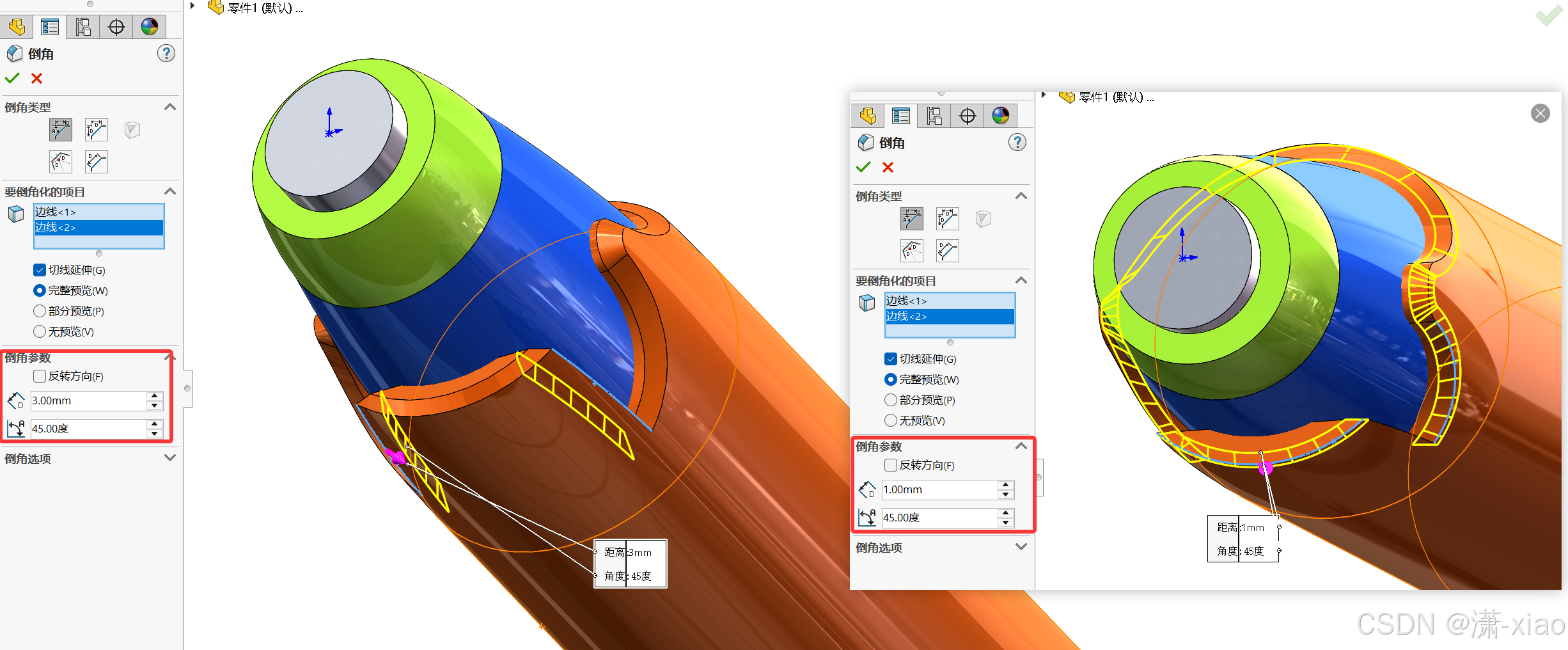

6. 创建倒角1 * 45，3 * 45

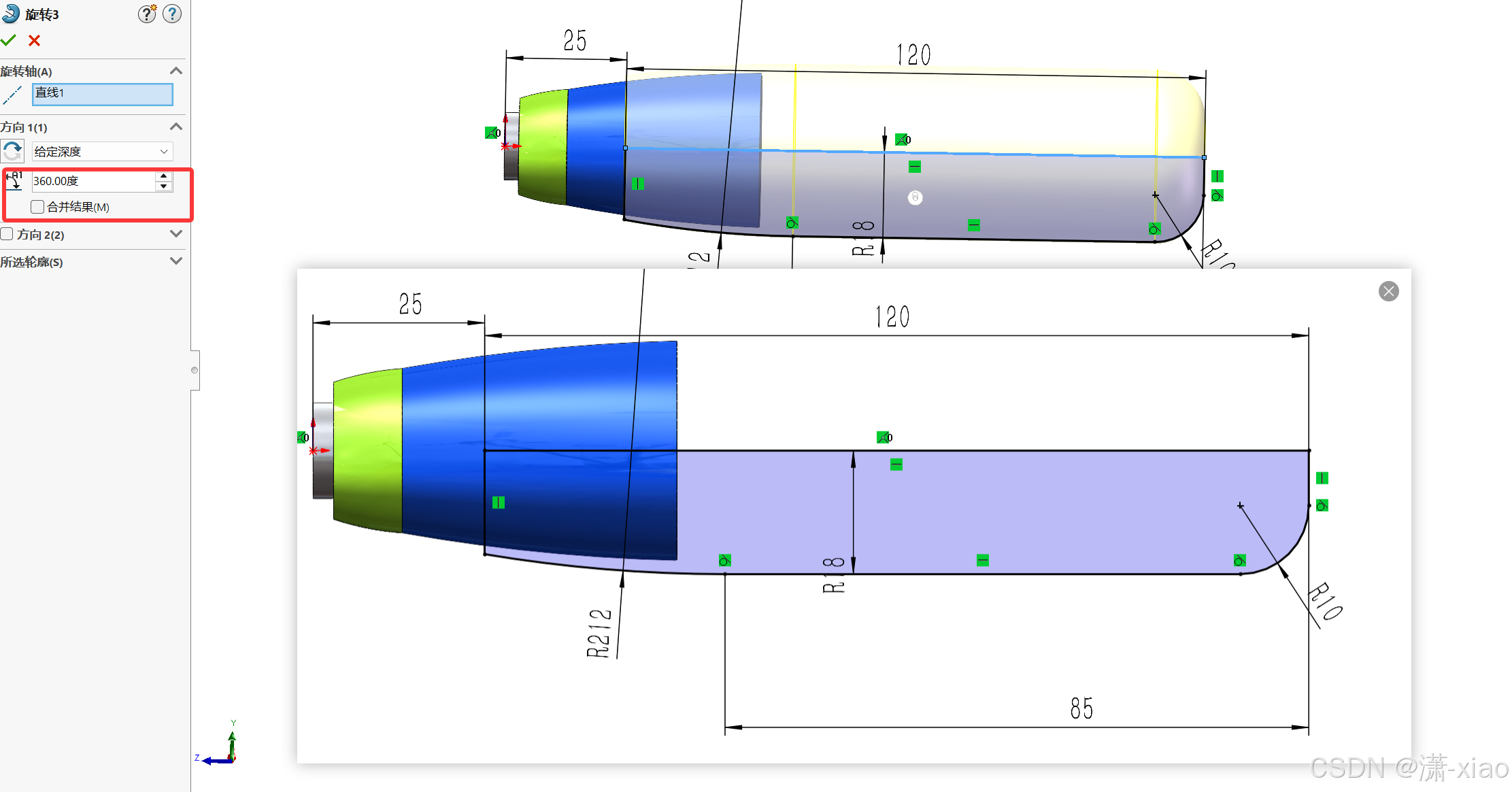

7. 以右视基准面创建草图，再进行旋转。做到这里可以将这份文件另存为

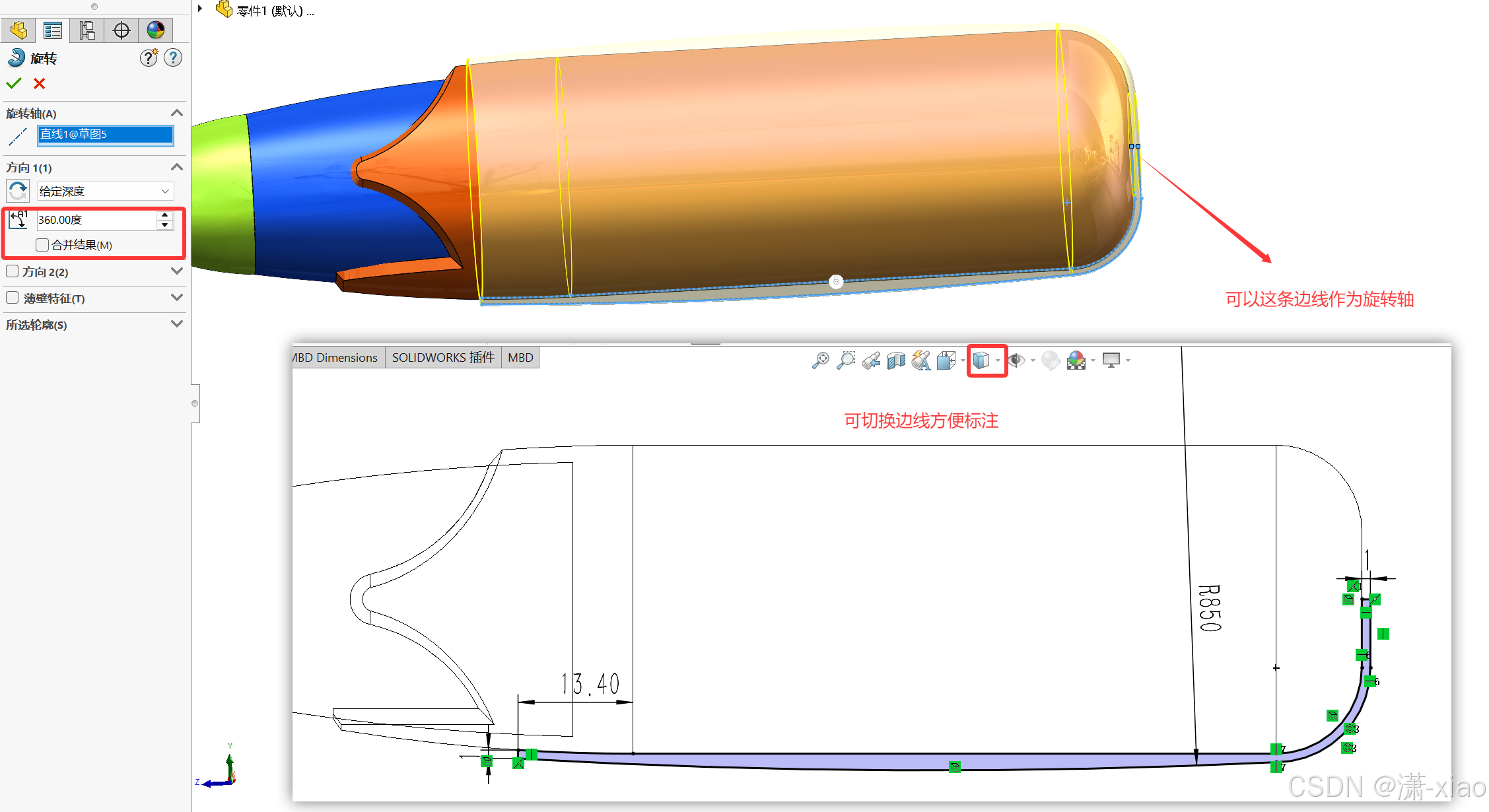

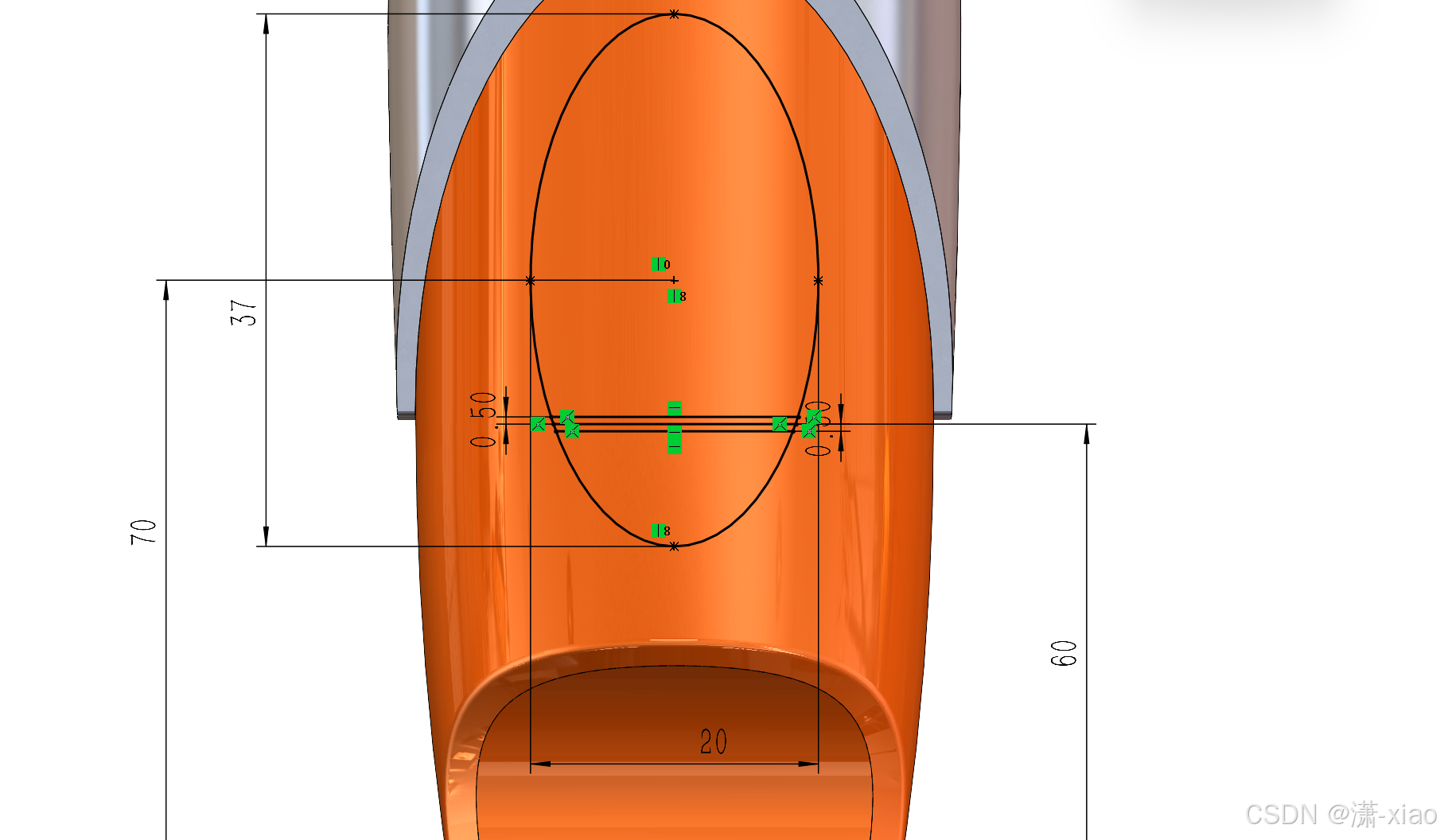

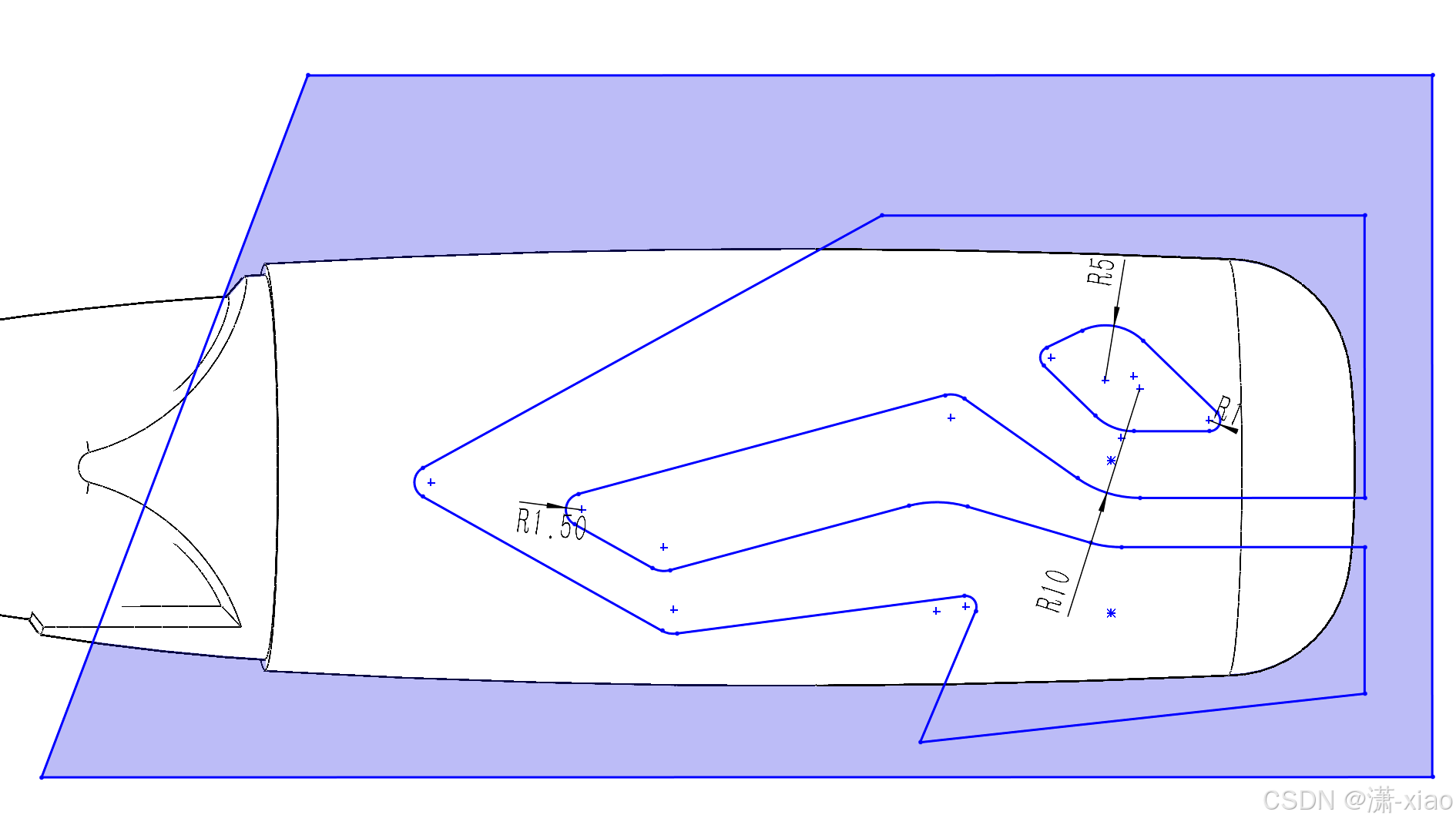

8. 以右视基准面画大致草图轮廓，尺寸可以自行定义，后续如果影响到建模，返回这步进行尺寸调整

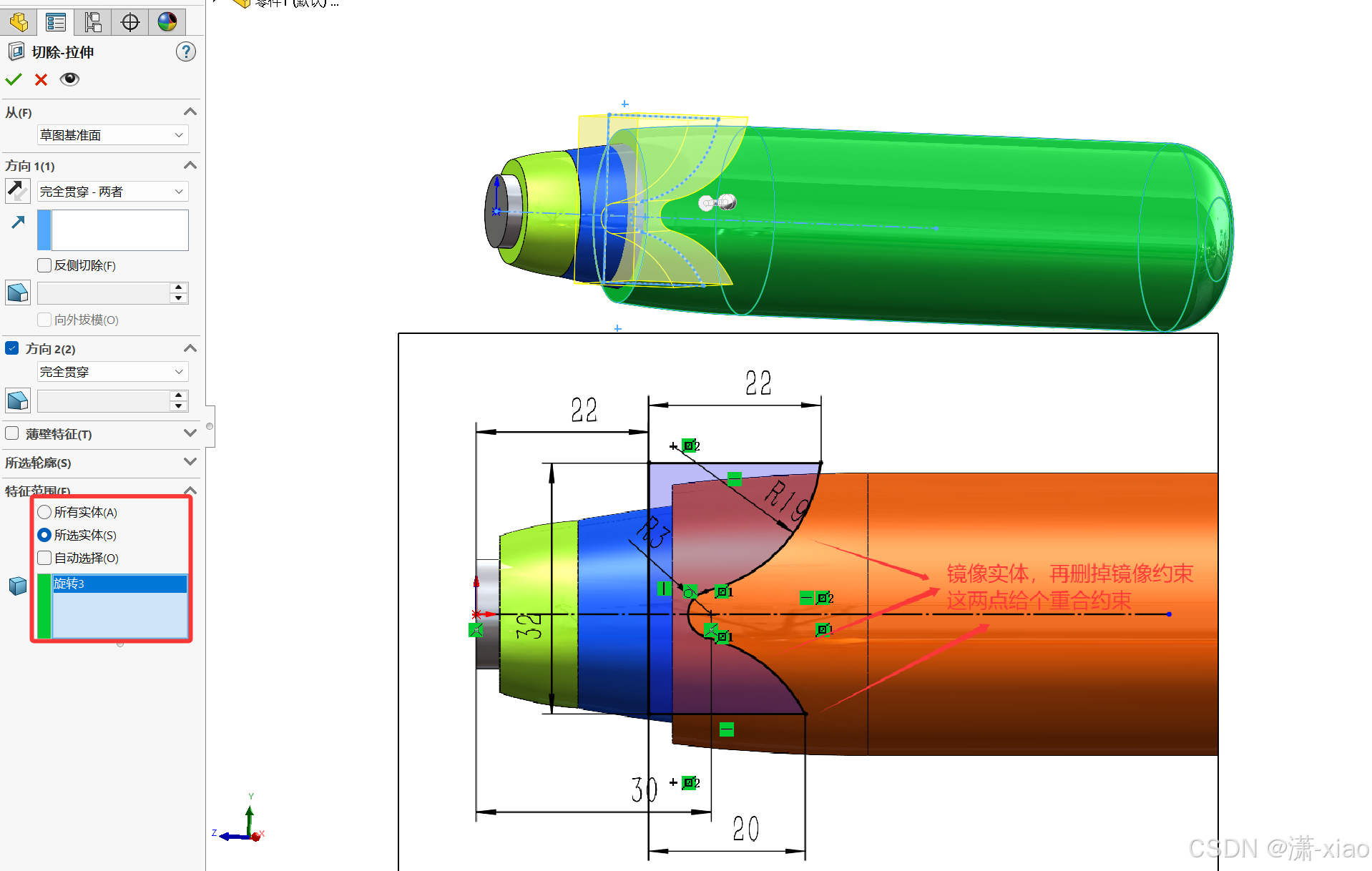

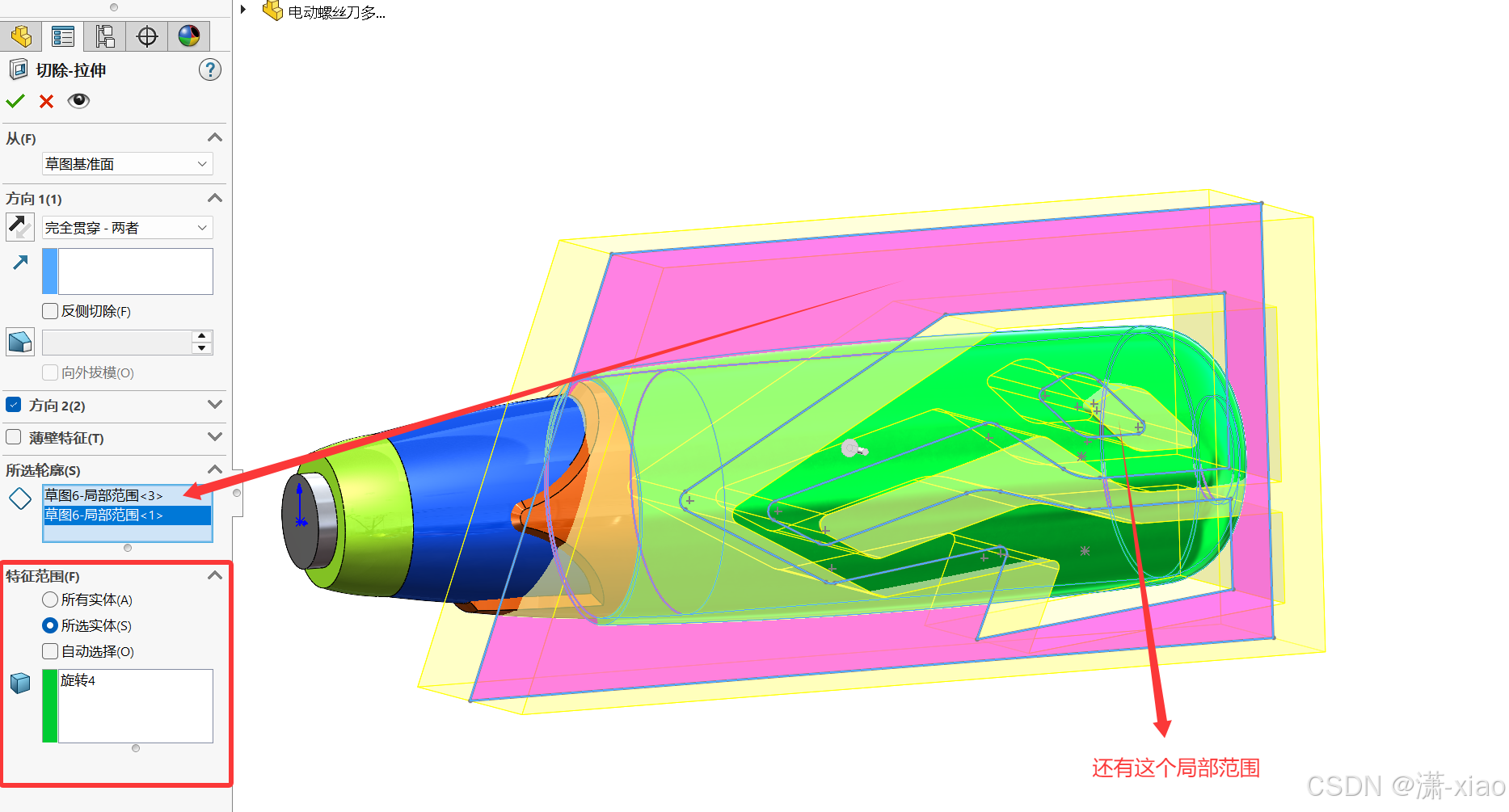

9. 拉伸切除两侧，特征范围为上一步旋转外壳，这里注意我选中草图的区域去两侧拉伸切除

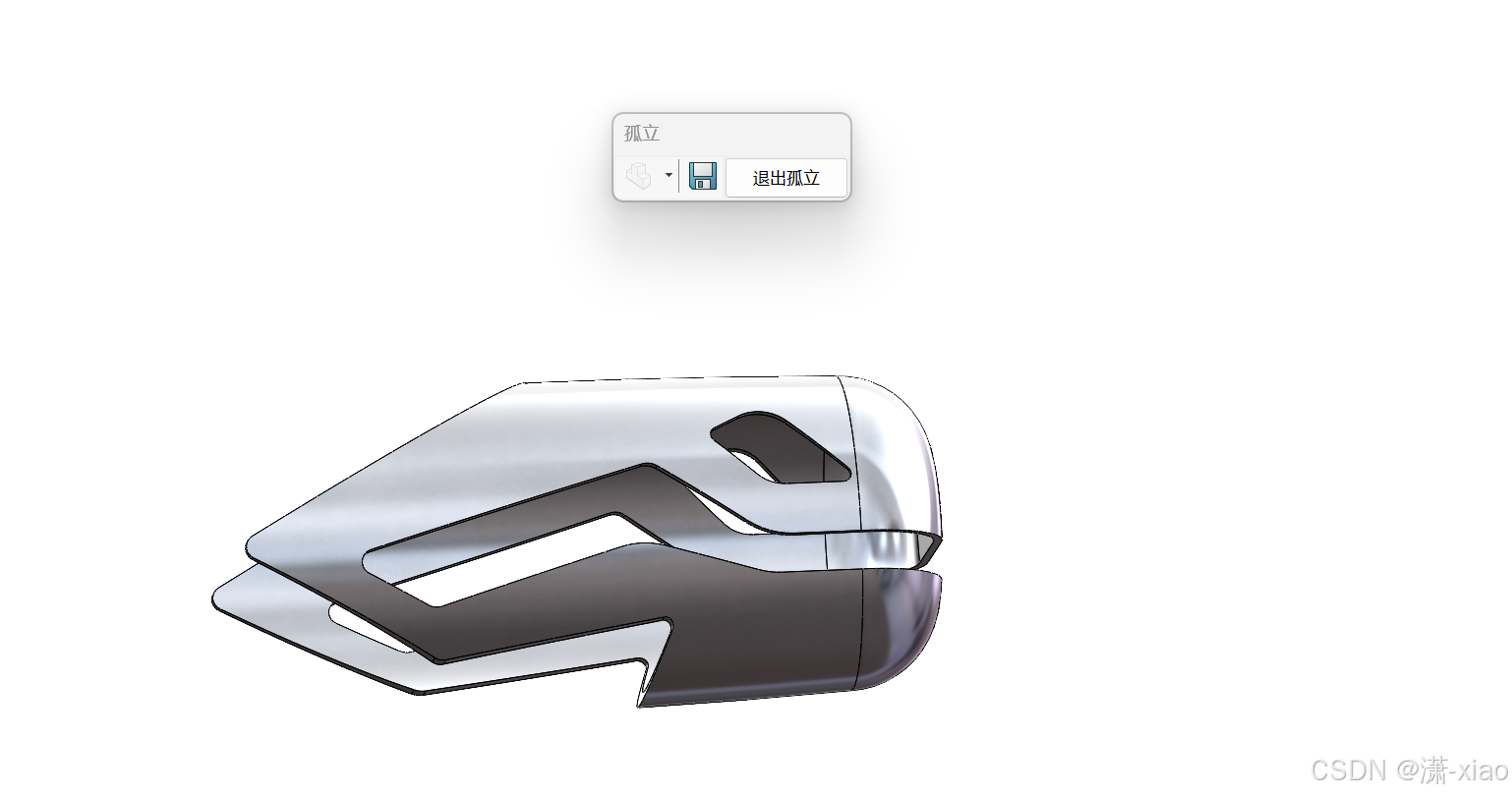

切出来的效果展示
10. 再以右视基准面绘制草图，旋转切除

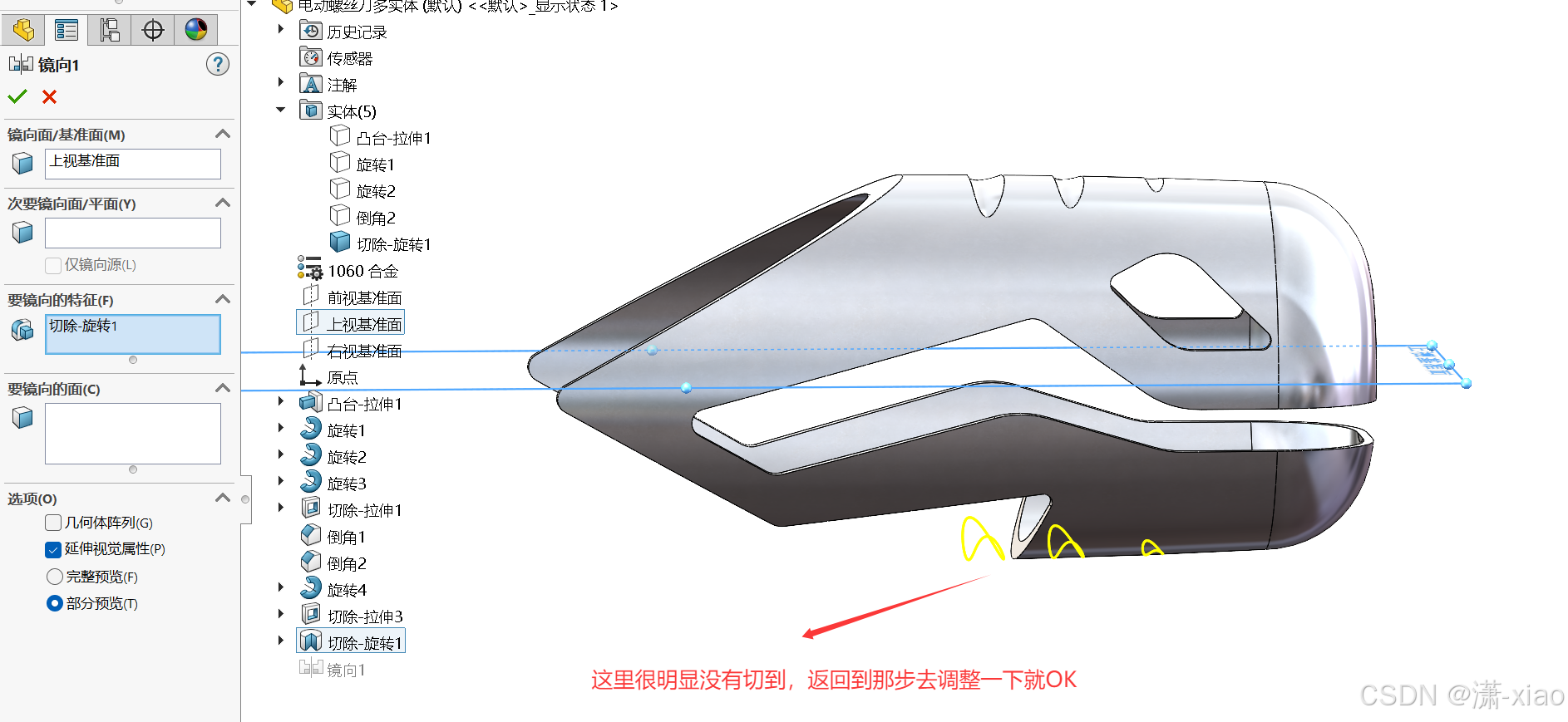

11. 以上视基准面镜像上一步旋转切除特征

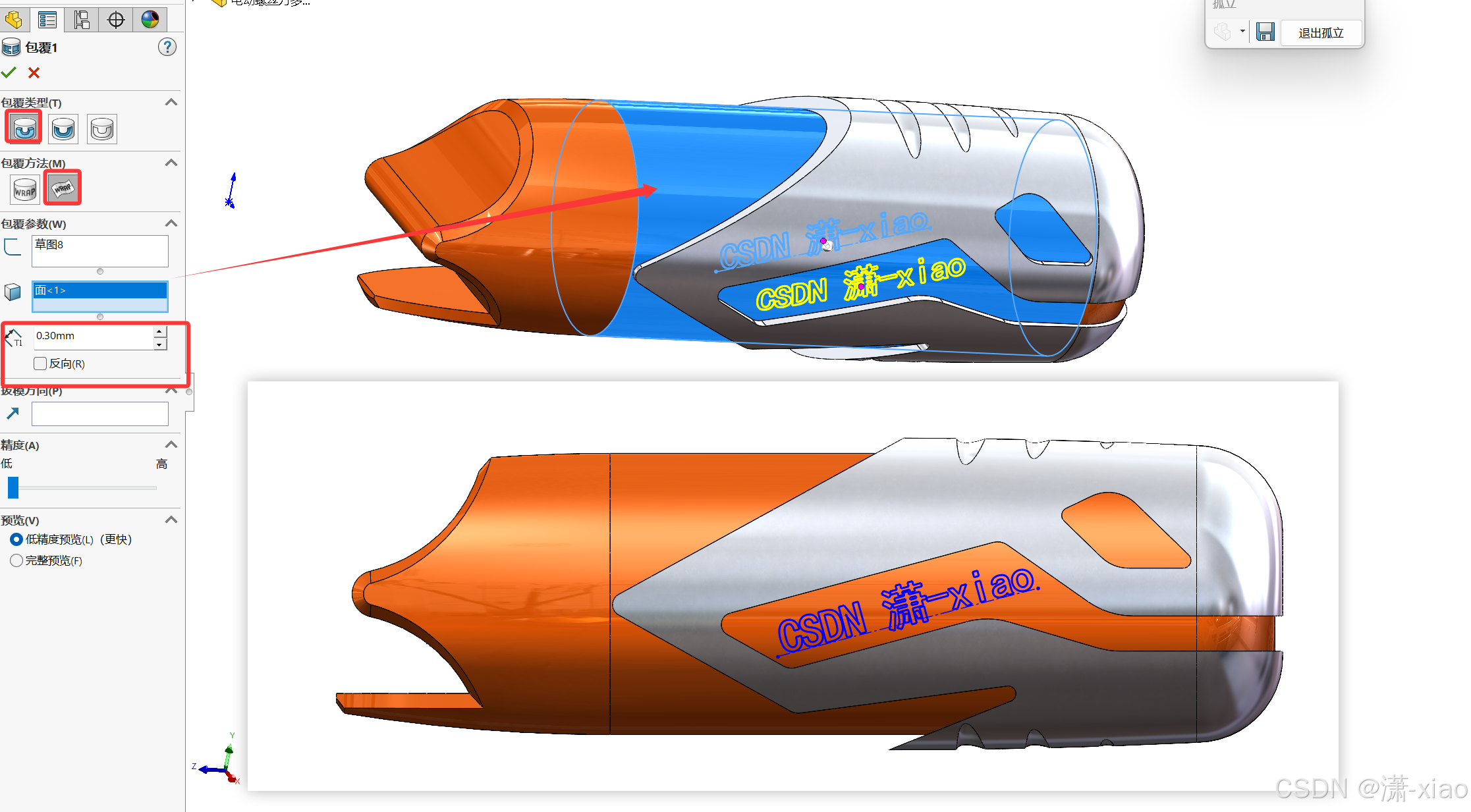

12. 以右视基准面绘制草图文字，再用包覆命令，凸出0.3（下面这个没建模成功，是因为这个潇字太复杂，轮廓产生了相交，包覆不成功，思路是没有问题的）

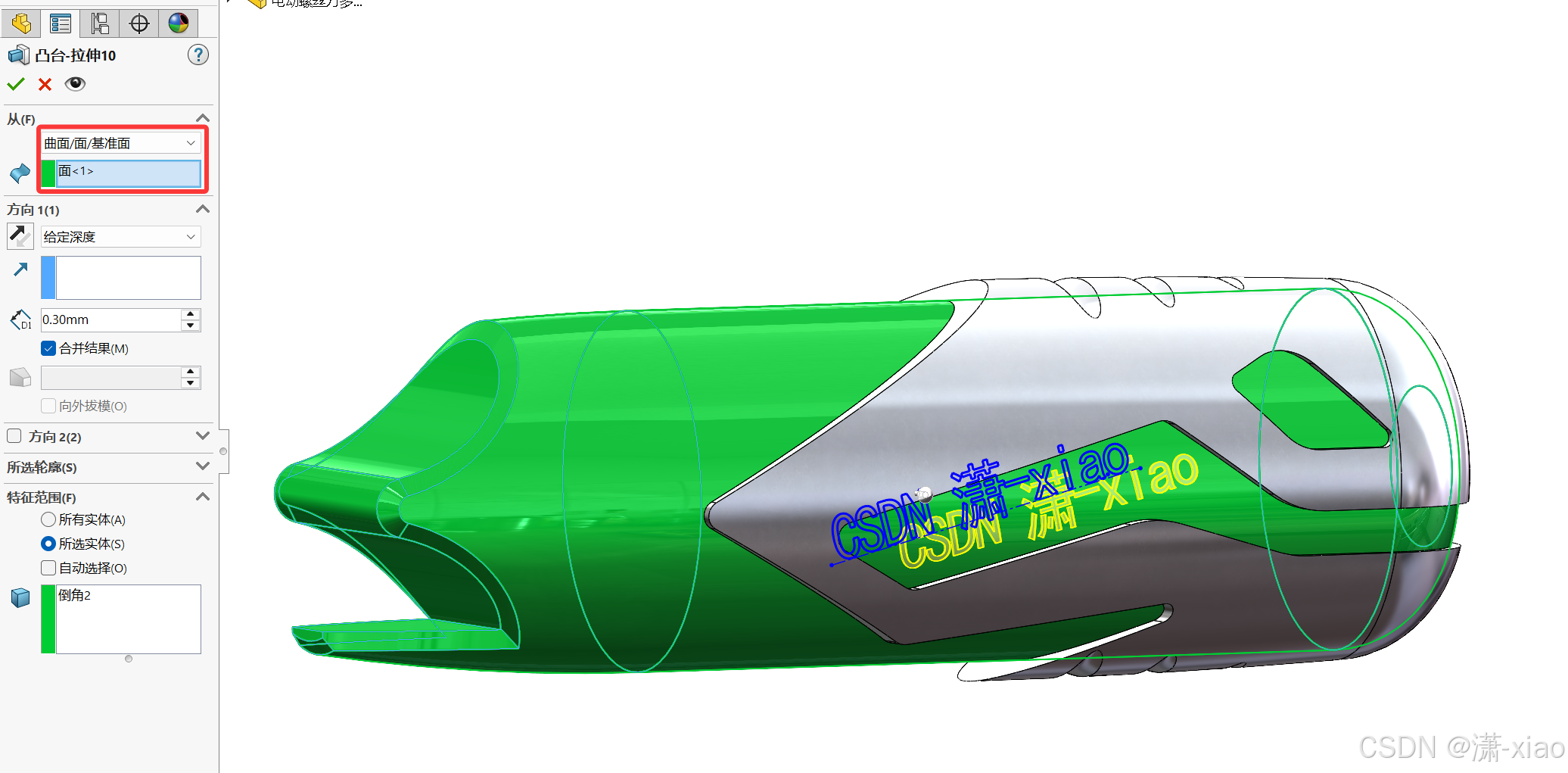

这里我们也是可以用拉伸去刻字

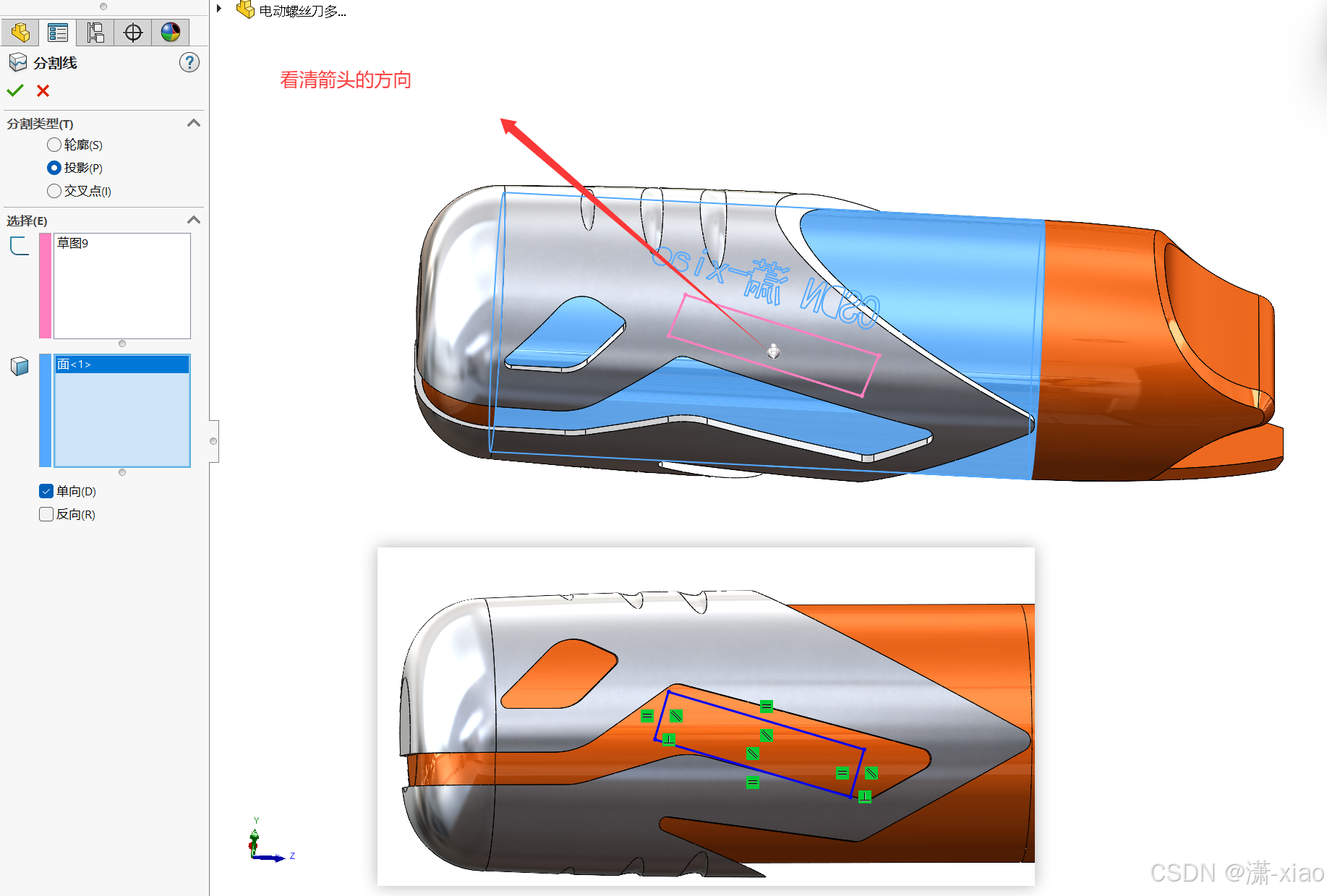

13. 以右视基准面创建草图做分割线，为创建LOGO贴图做铺垫，这里分割线要用单向

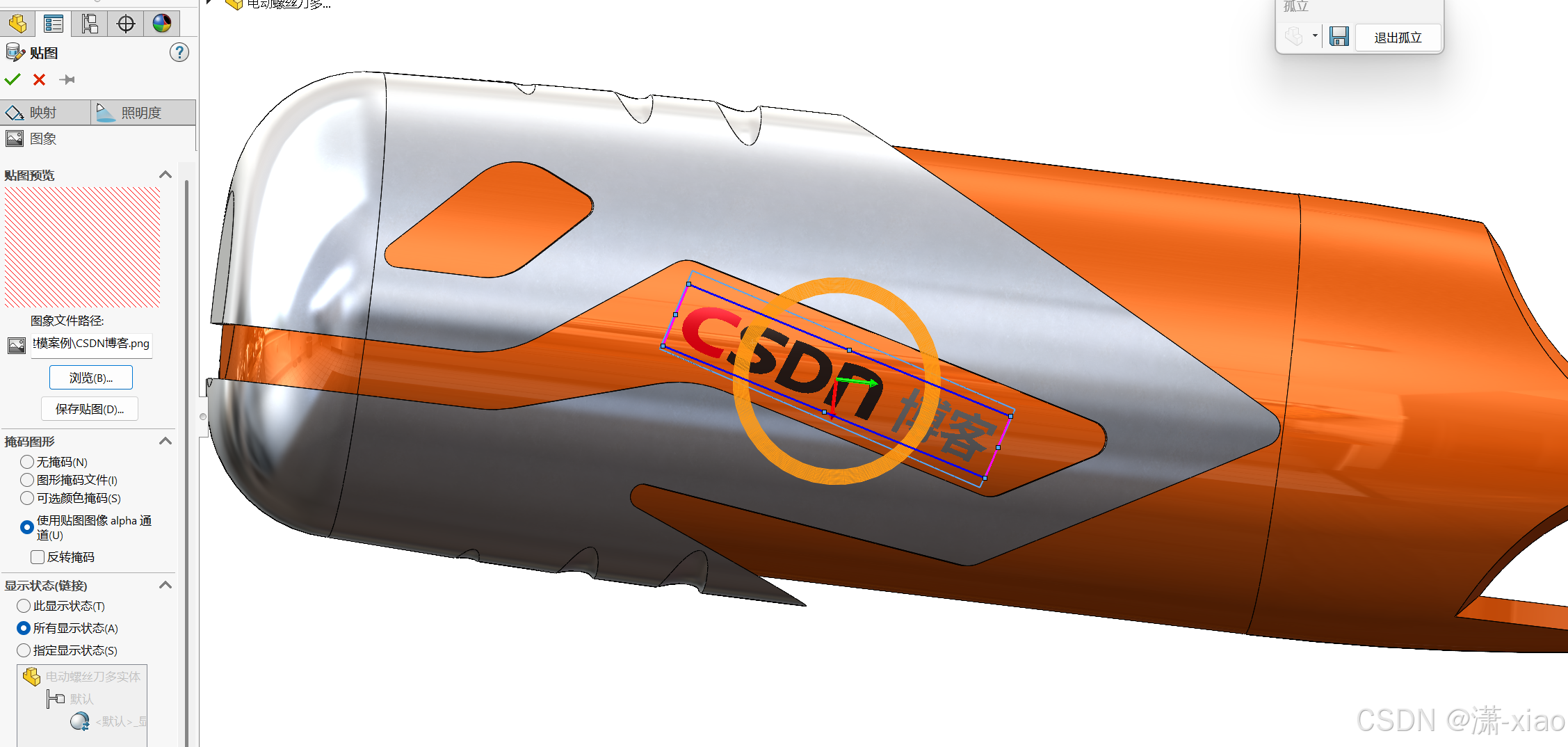

14. 进行贴图（那颗球的第二个位置-查看贴图，右键空白处可进行贴加）

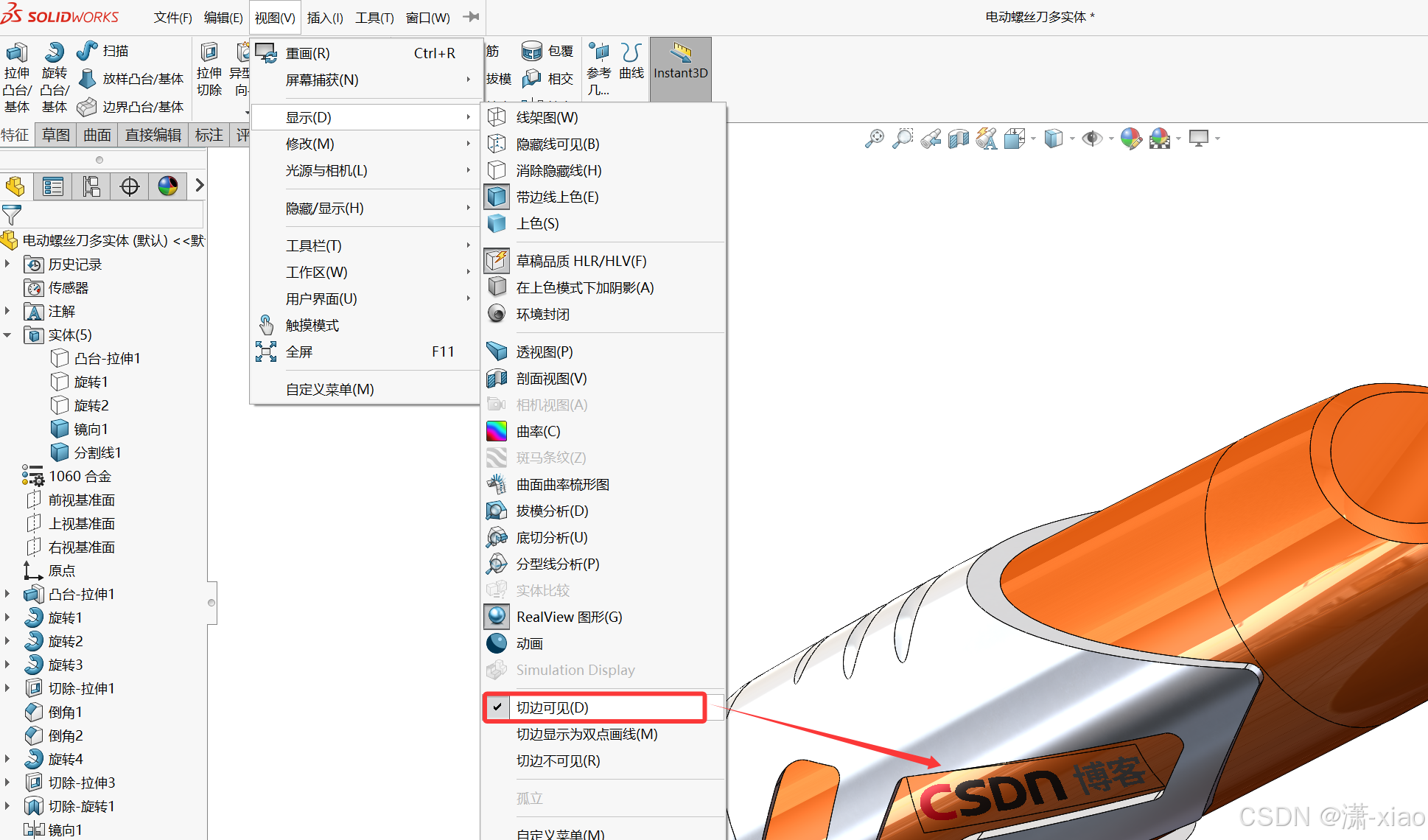

若想隐藏掉该贴图外边的分割线，
切换成切边不可见就行
15. 创建圆角R1
16. 以上视基准面创建草图

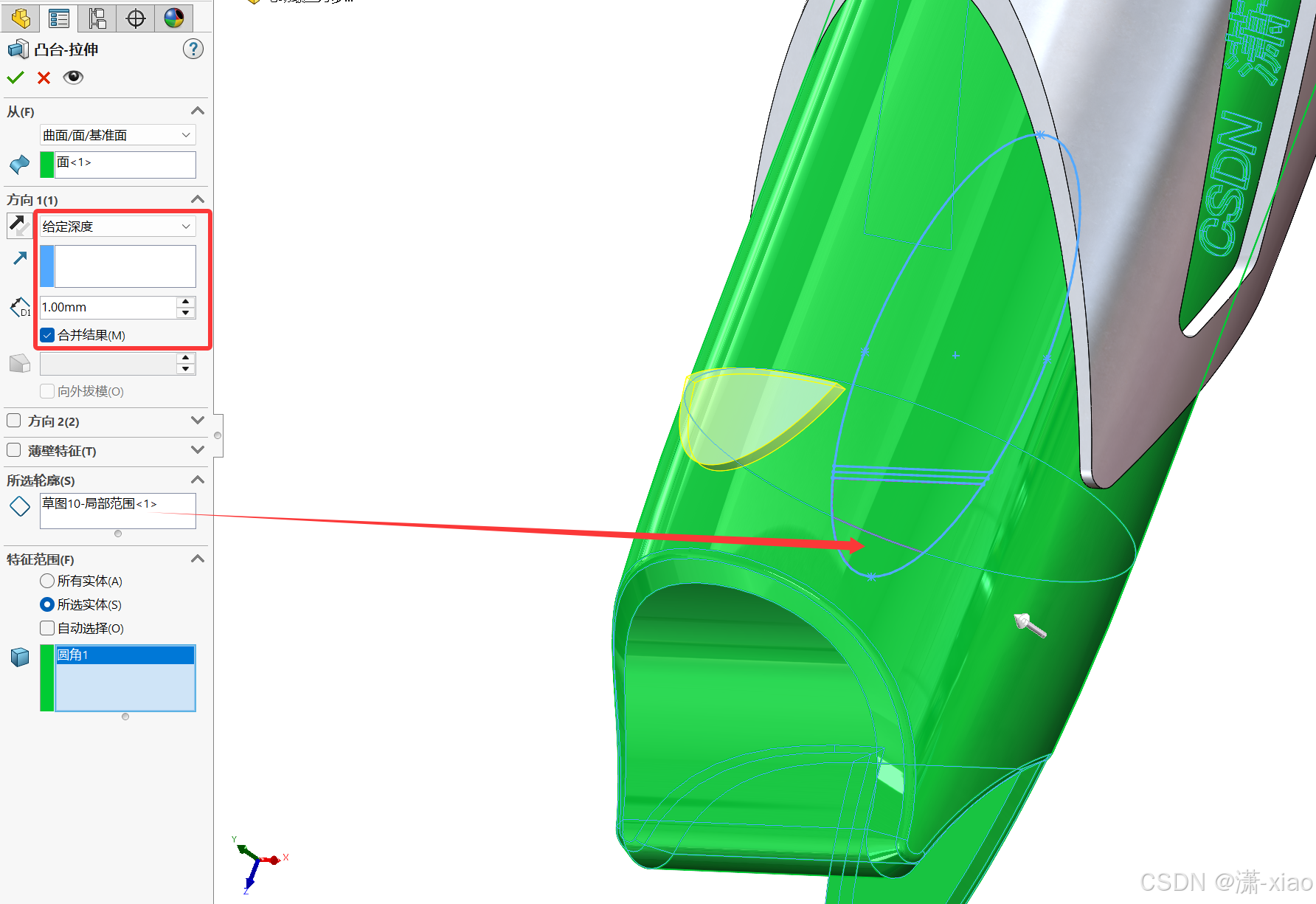

先从表面开始，拉伸草图的第一部分

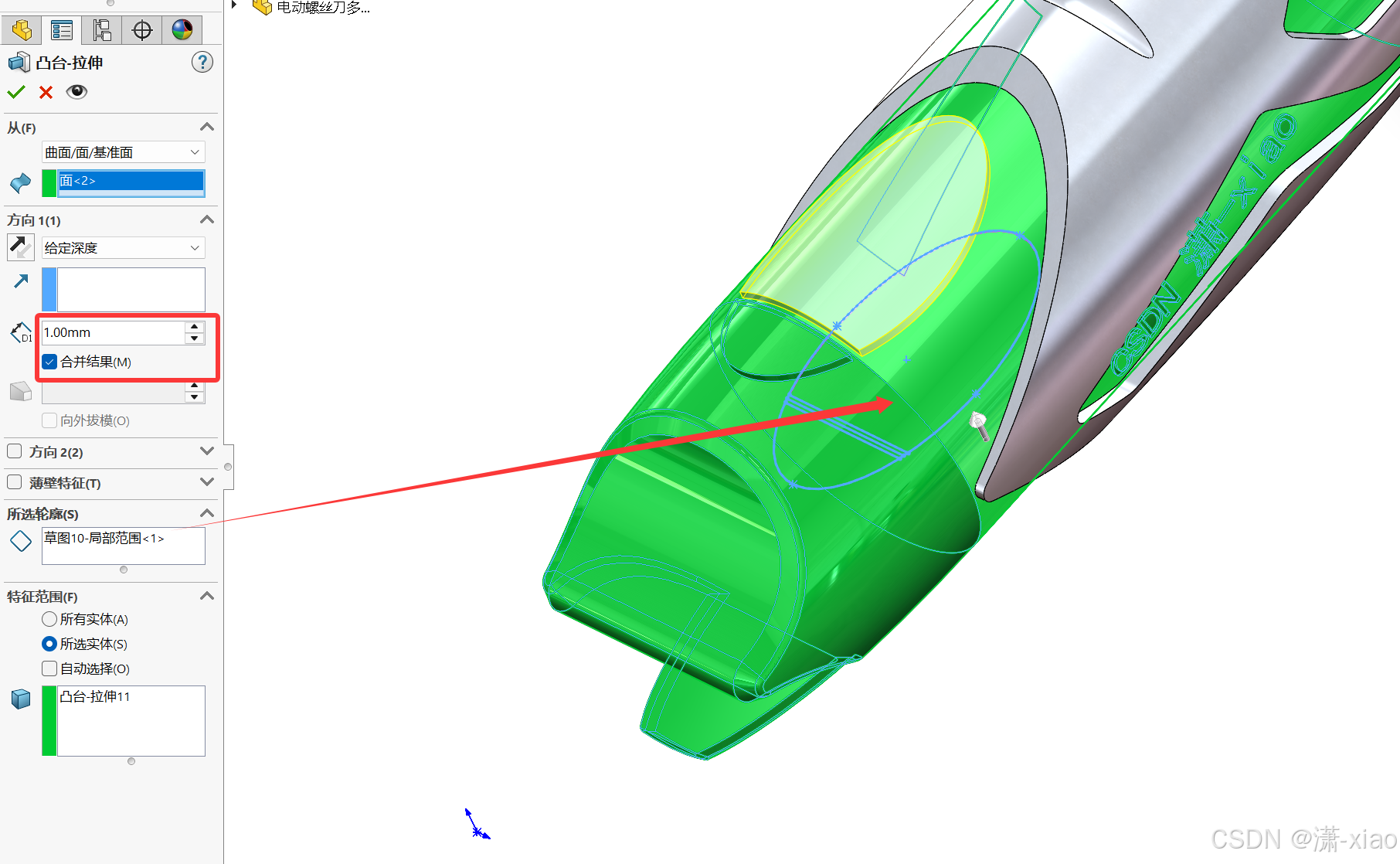

再拉伸草图的第二部分

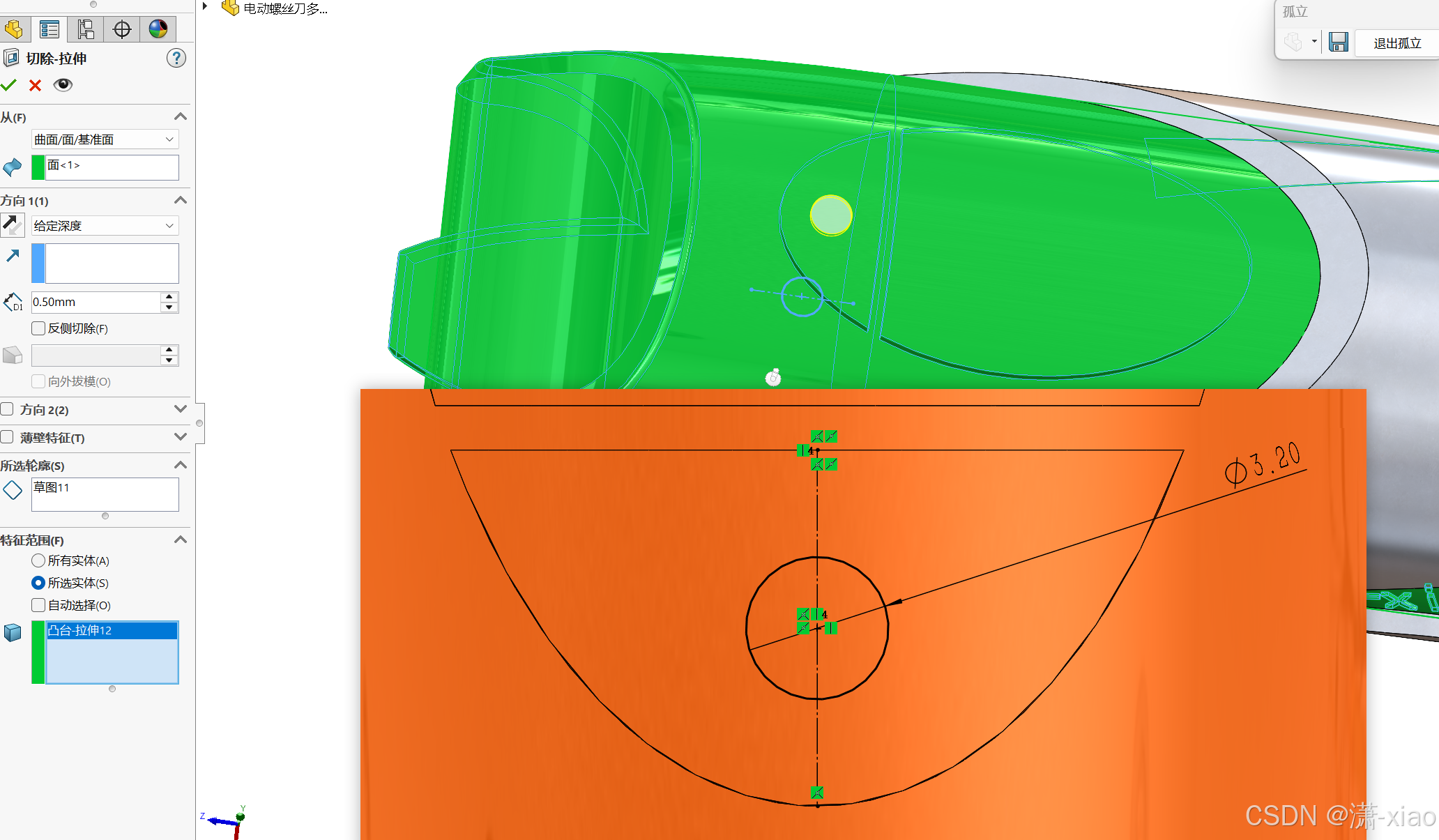

17. 上视基准面画草图3.2的圆，拉伸切除0.5

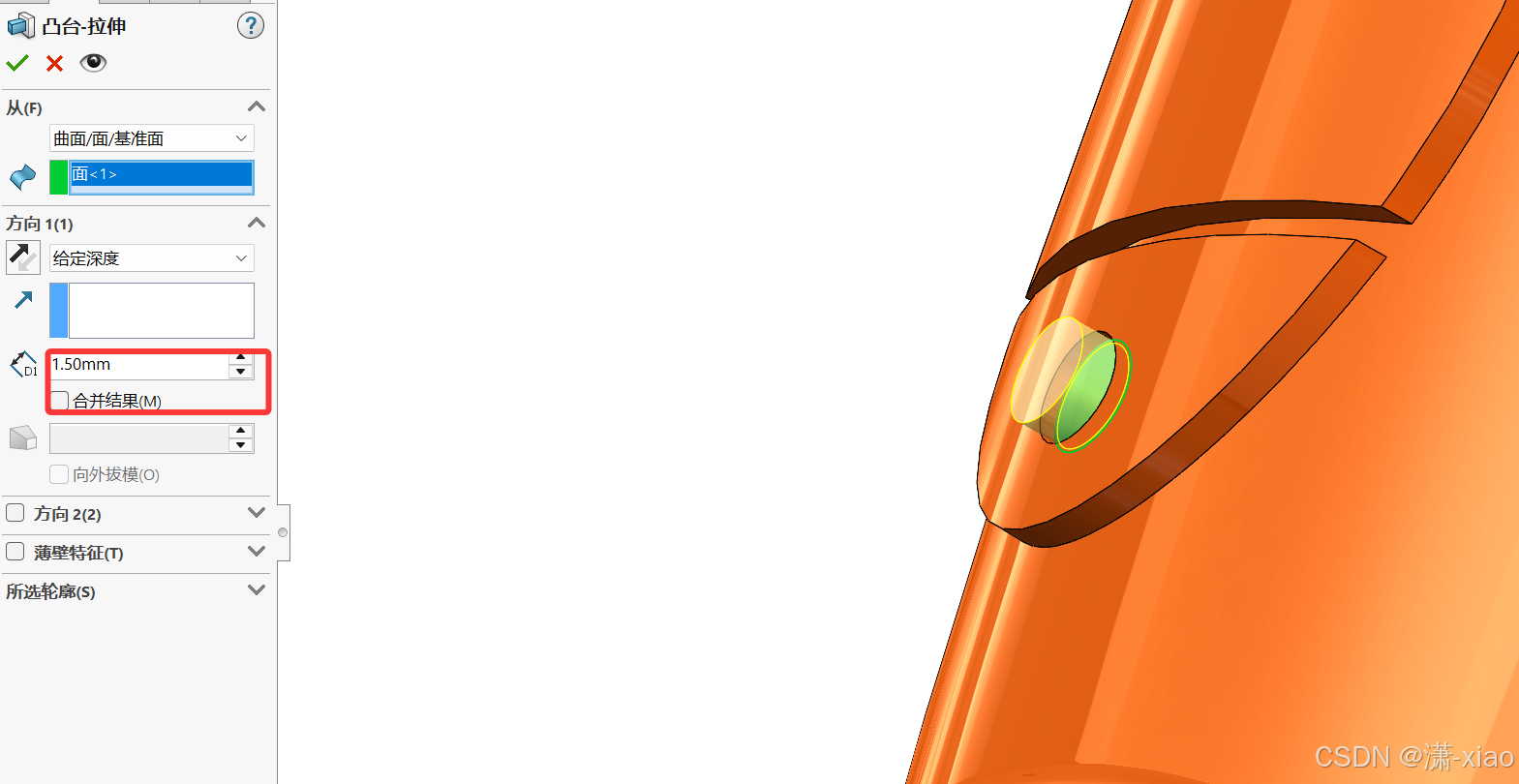

18. 以上一步切除孔的底面作为拉伸的基准面，上视基准面画直径3的圆，拉伸1.5，去掉合并结果

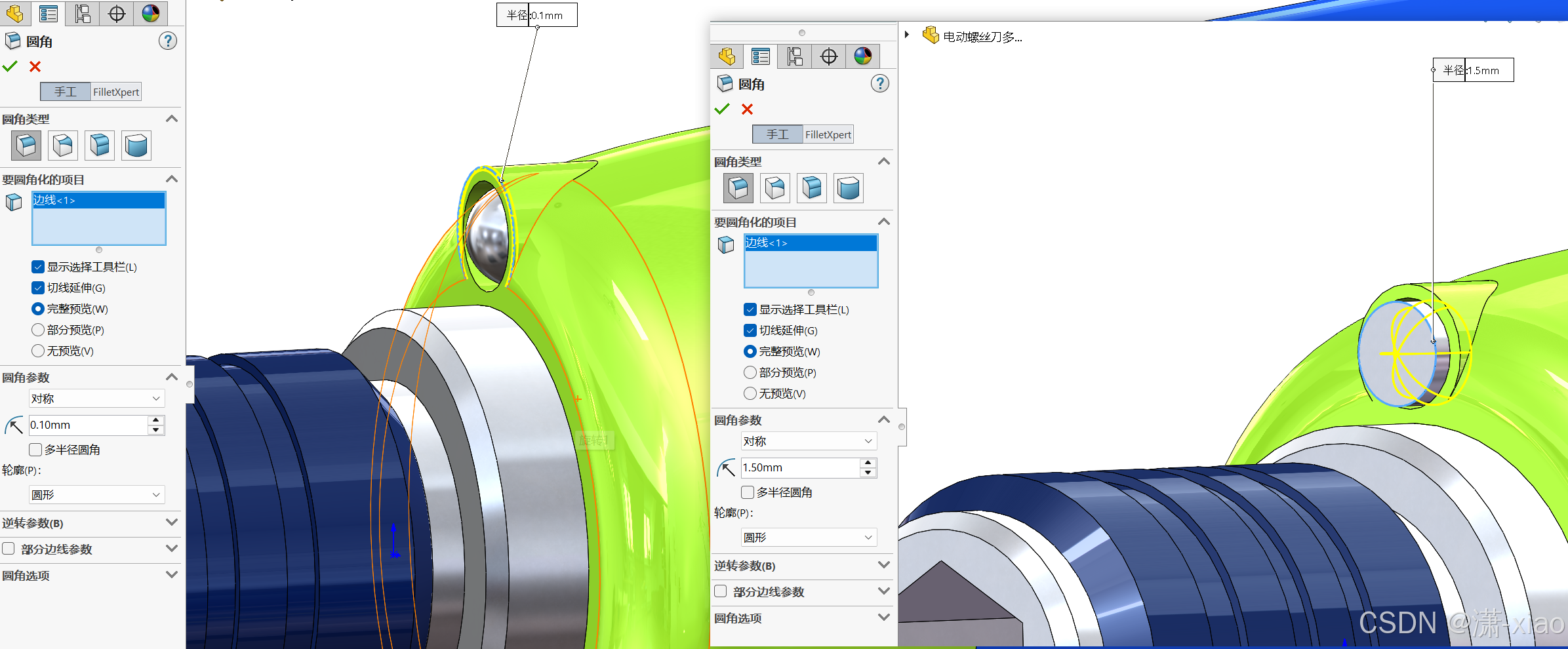

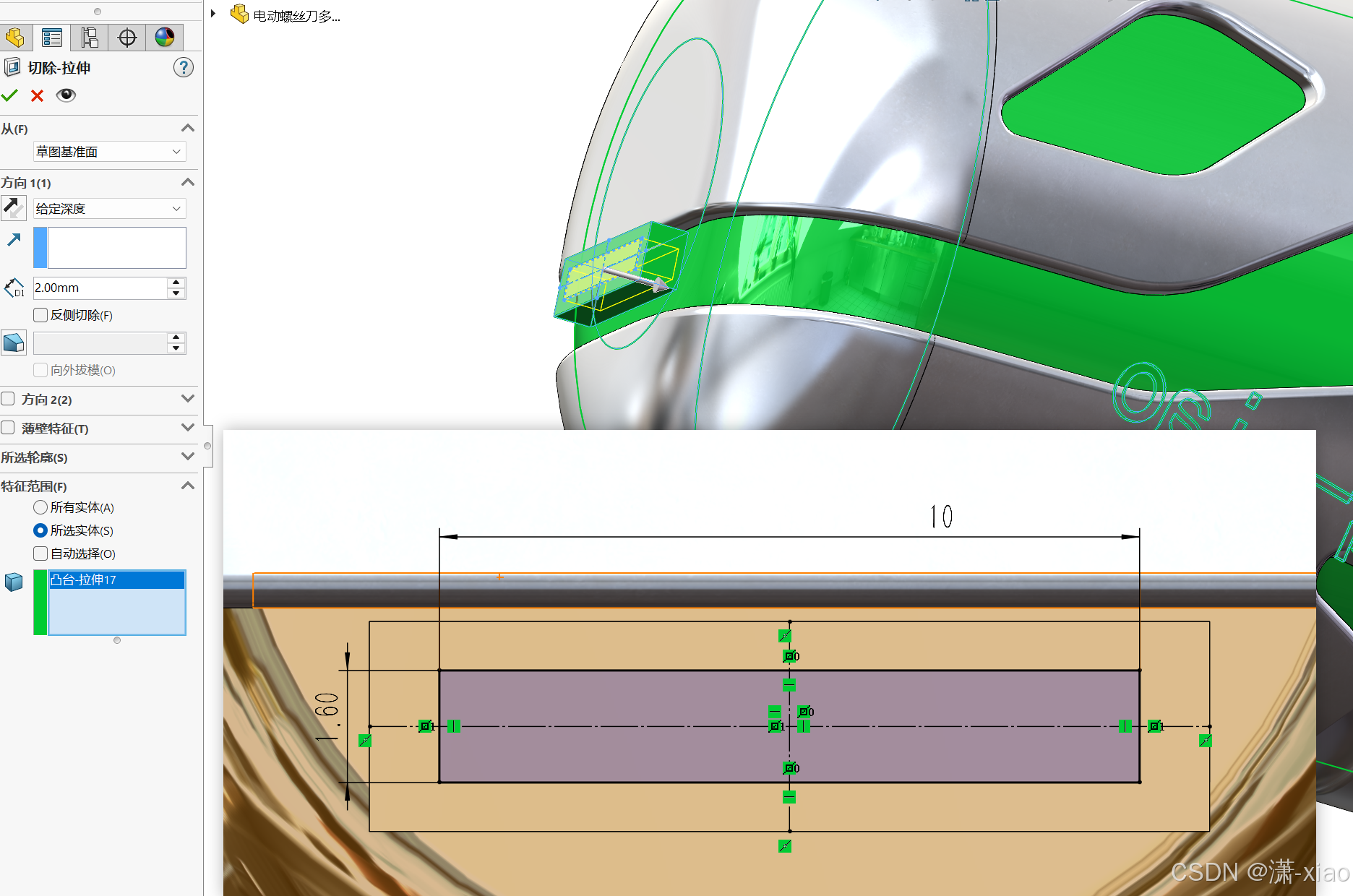

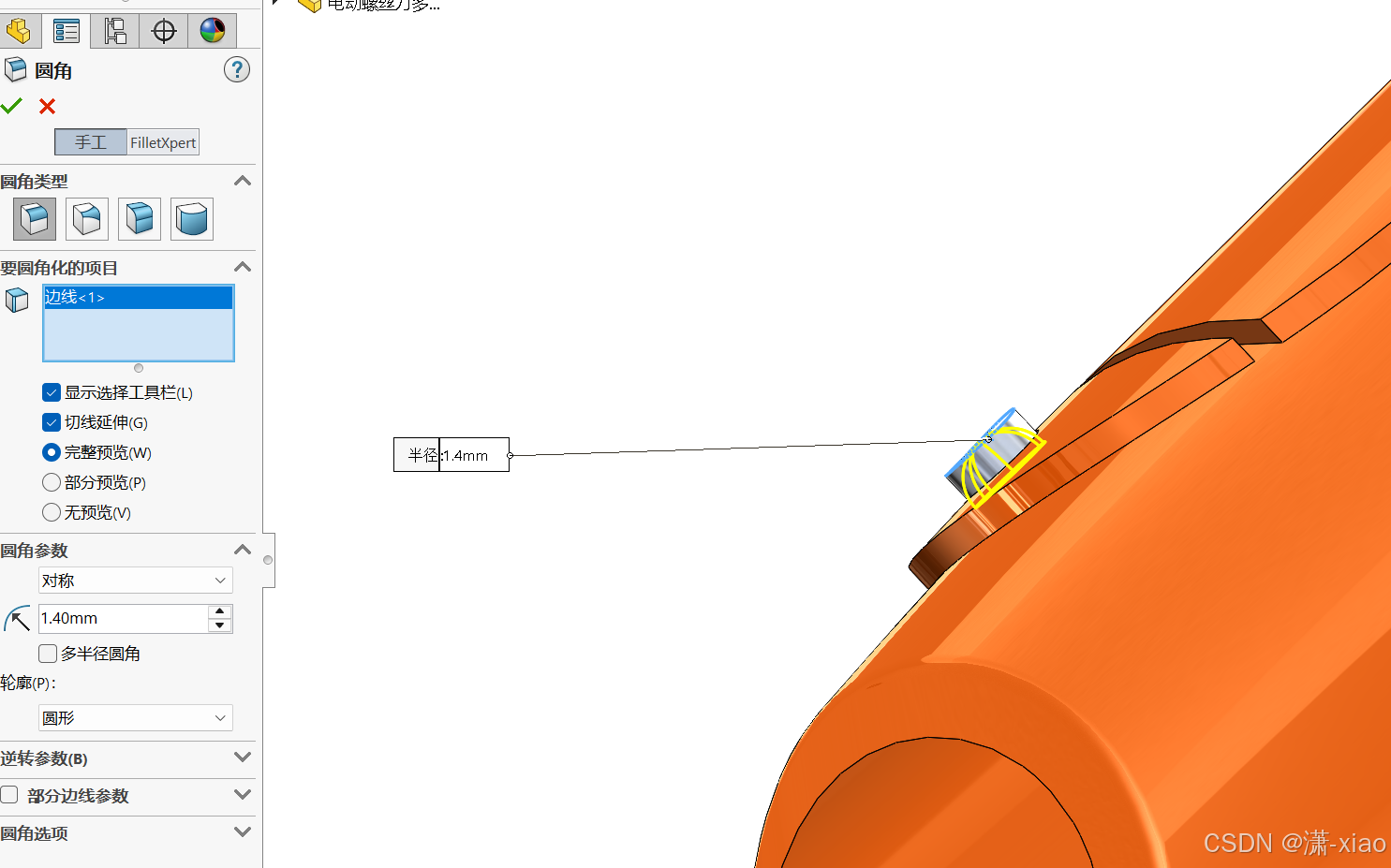

19. 对上一步拉伸的实体，做1.4的圆角

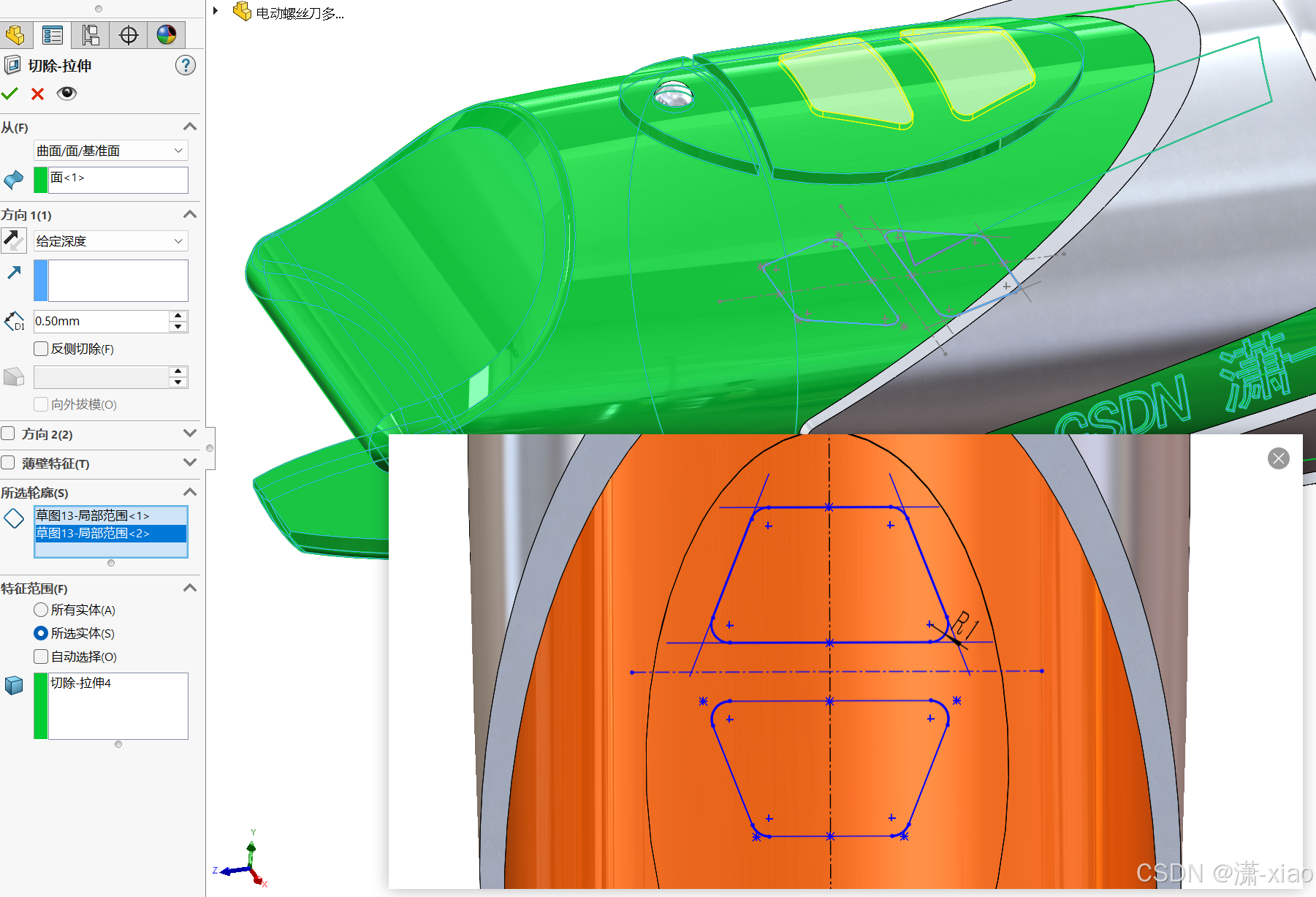

20. 上视基准面绘制草图，这里尺寸看着给，从表面拉伸切除0.5

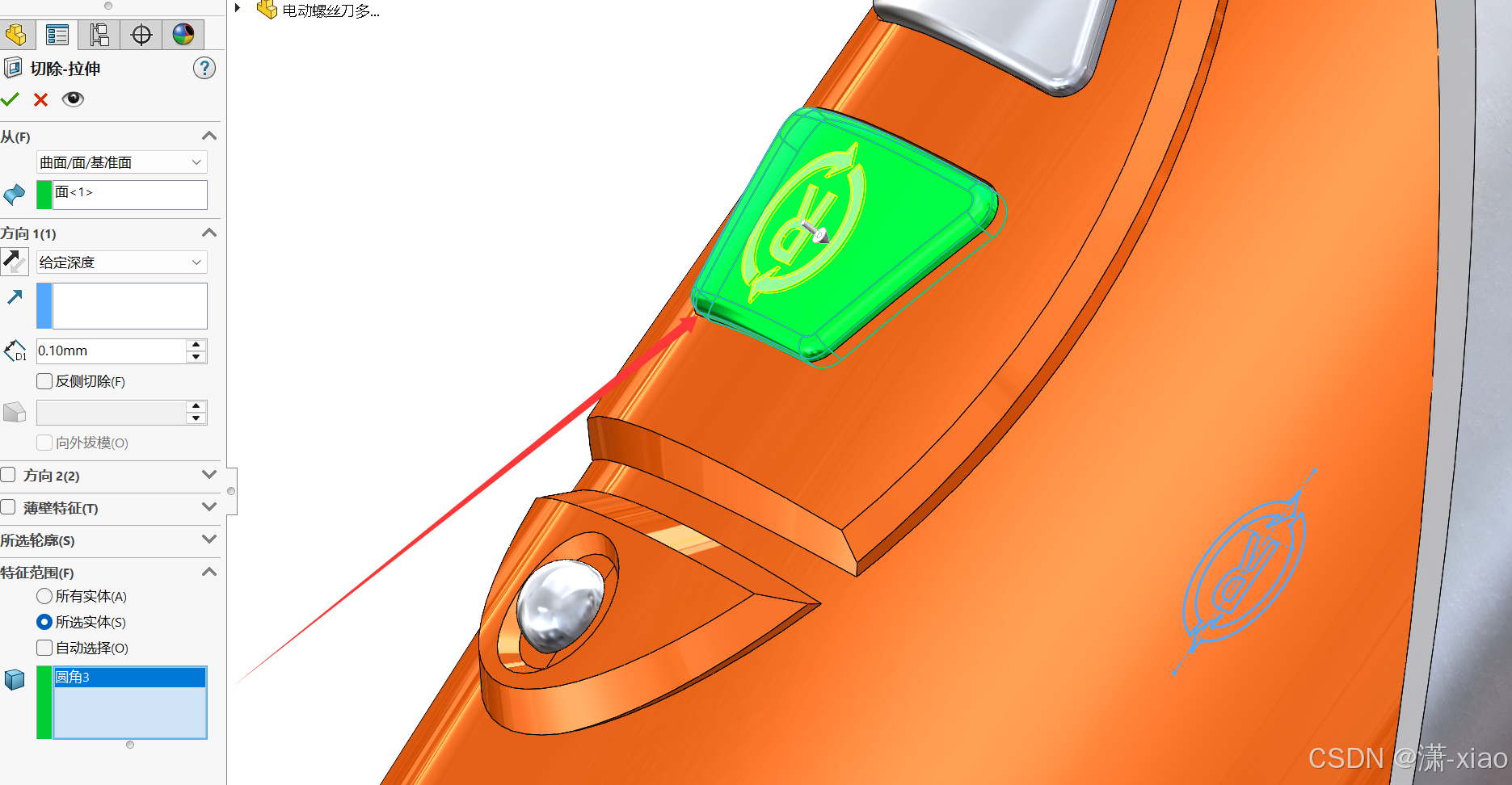

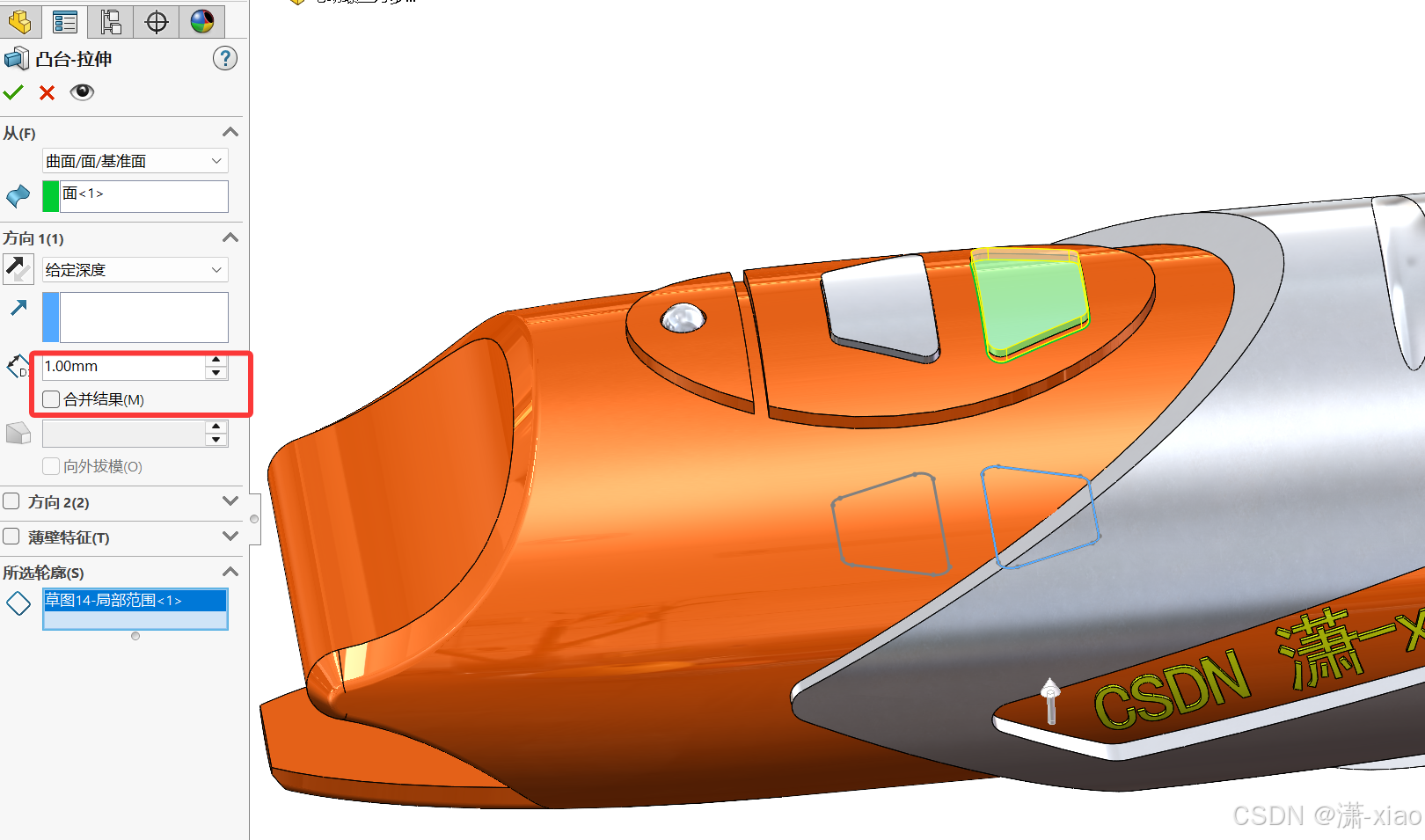

21. 上视基准面绘制草图，等距上一步草图0.1，拉伸实体1，取消合并结果。这里要特别注意，要分两步去拉伸，因为这两个按钮是两个实体

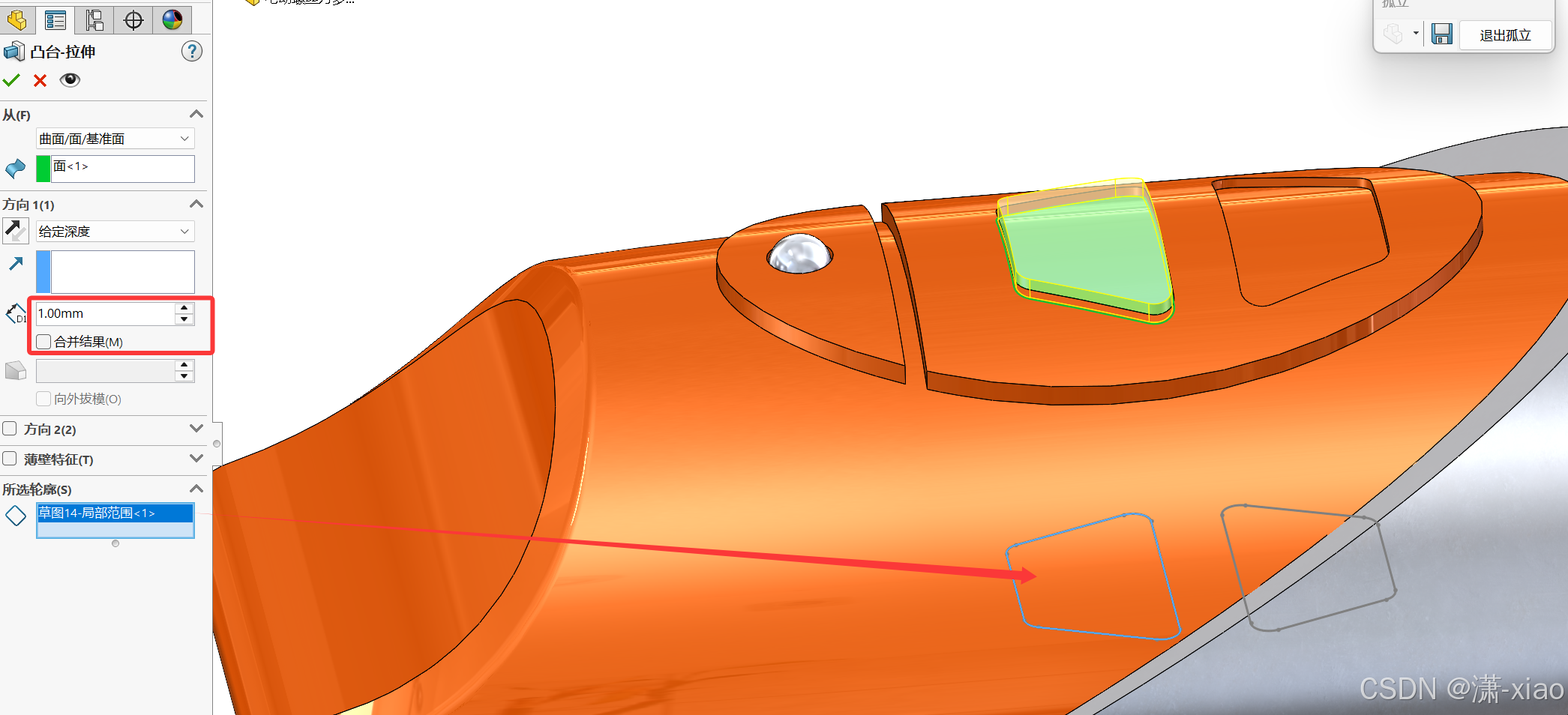

在同一草图中去拉伸出第二个按钮
22. 创建倒角（1 * 45）

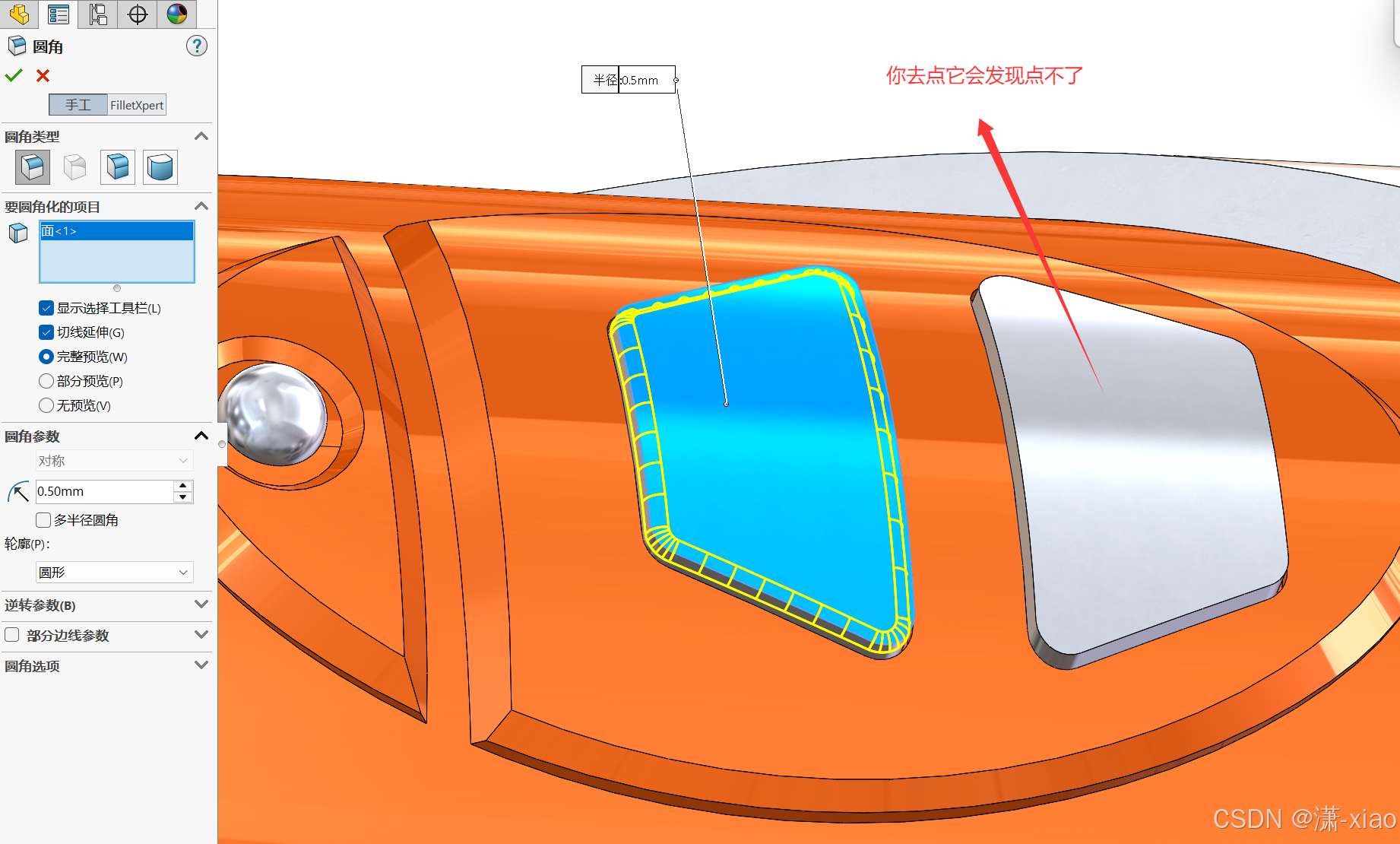

23. 创建圆角（R0.5）。两个按钮是不同的实体，这里得分两次去圆角

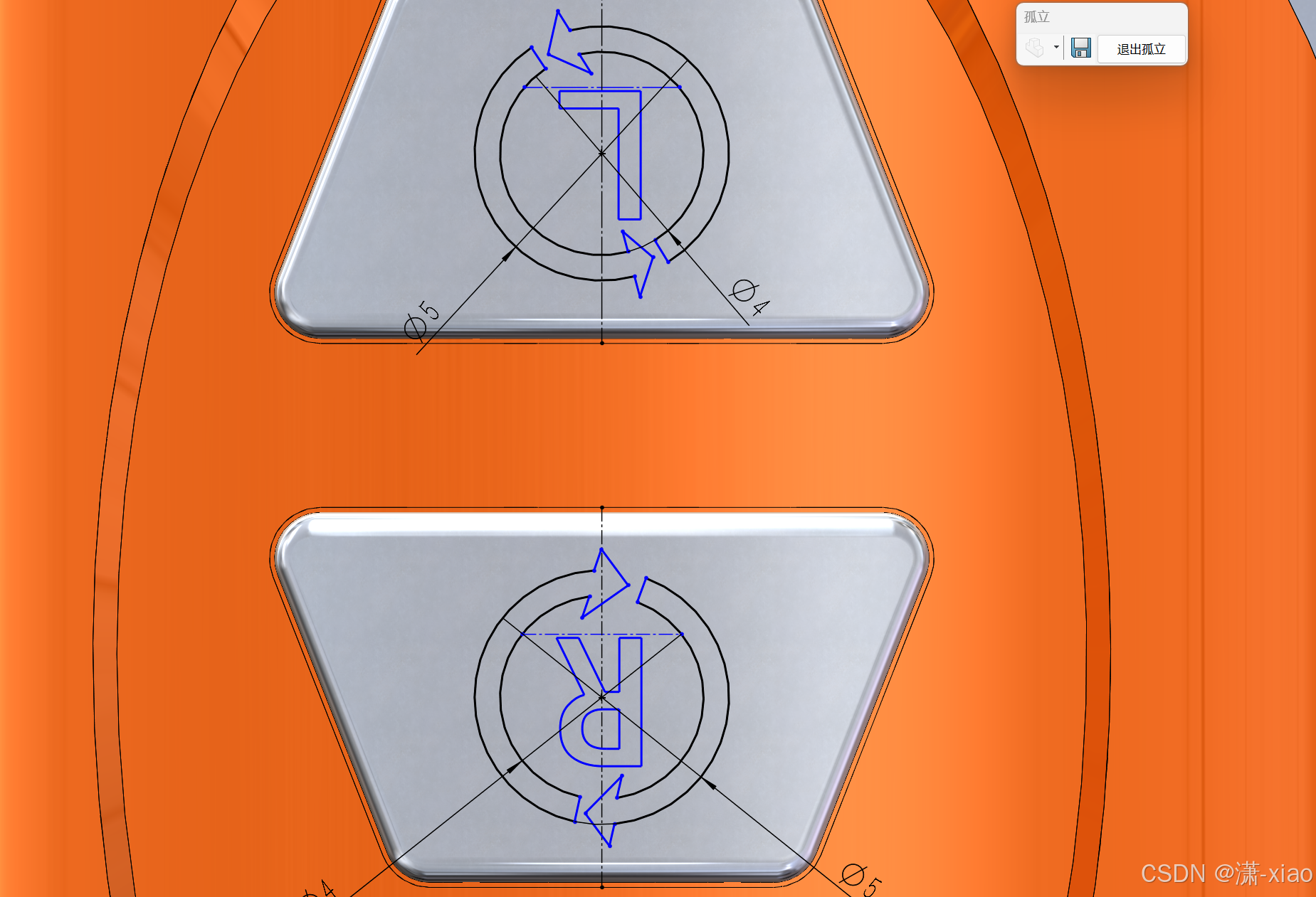

24. 上视基准面画草图，进行拉伸切除。在画草图字体时，按住鼠标去移动线，字体会跟着移动，字体没显示出来可能是因为线不够长，居中没显示出来。这里还是别放在一个草图画，因为里面的字体无法选中进行拉伸切除

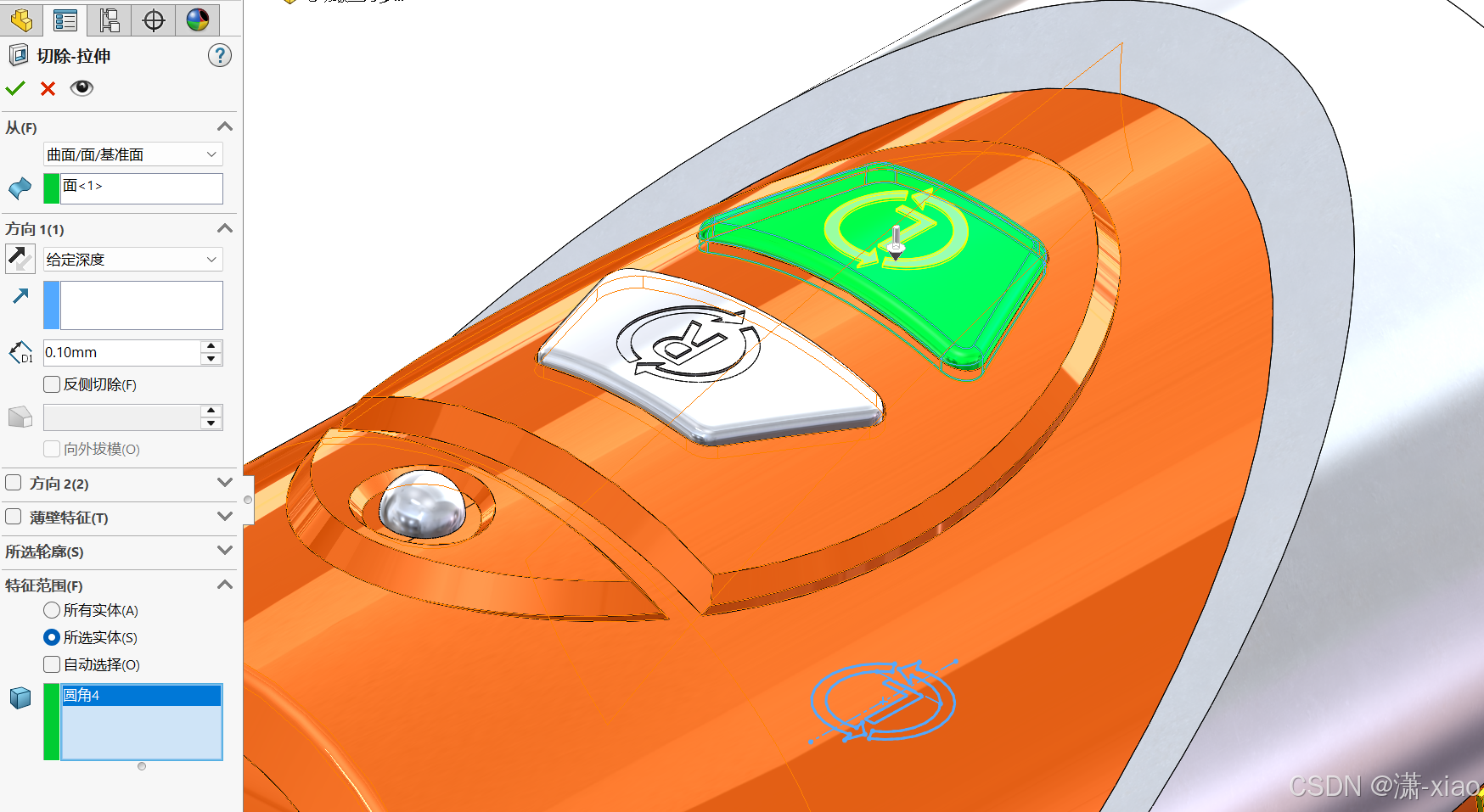

先拉伸切除右旋按钮（这里我是将上面那份草图复制一份，再重新编辑草图）

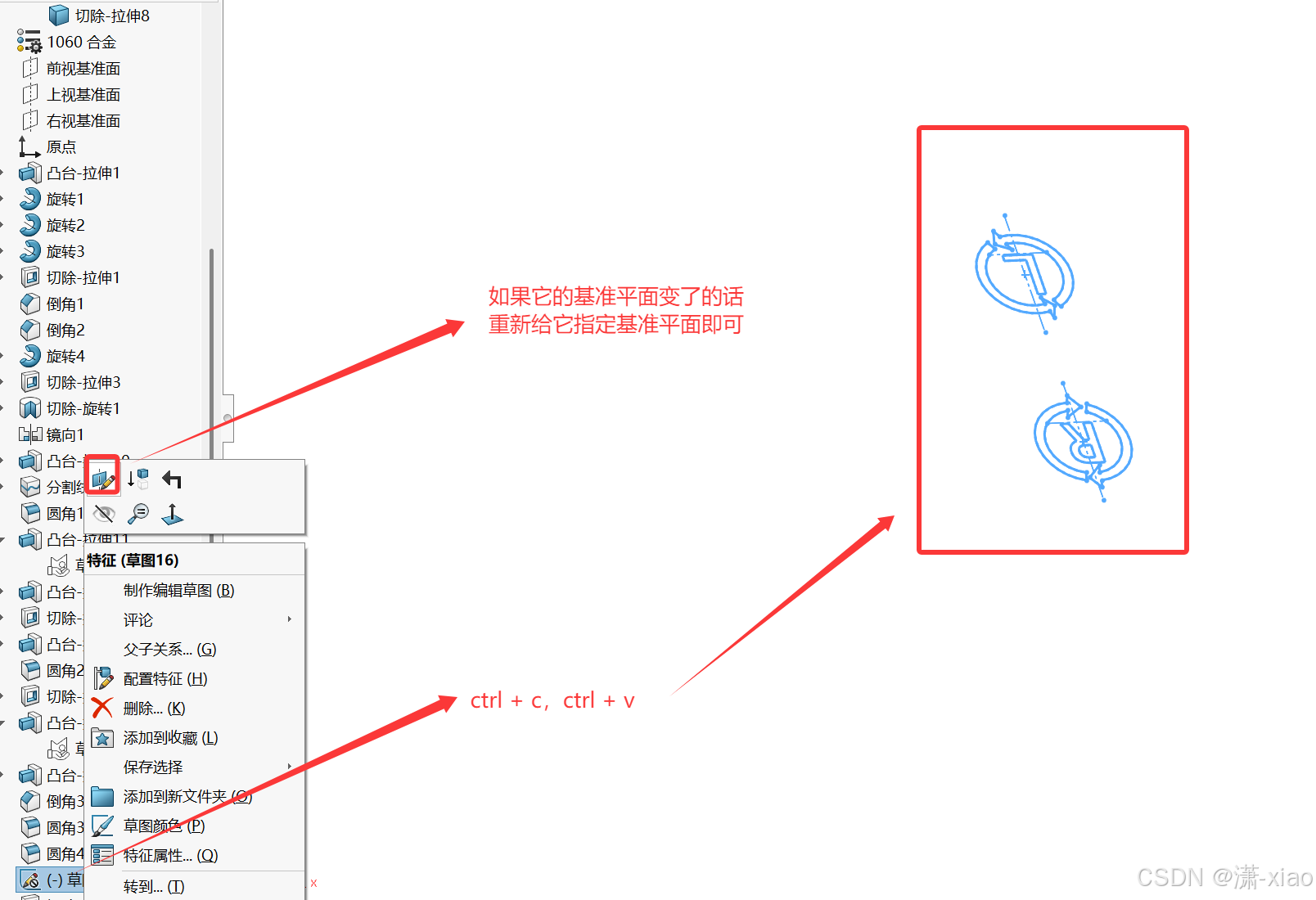

我是先在设计树中
ctrl + c，ctrl + v复制了一份（指定基准面后，右键制作编辑草图）
拉伸切除左旋按钮

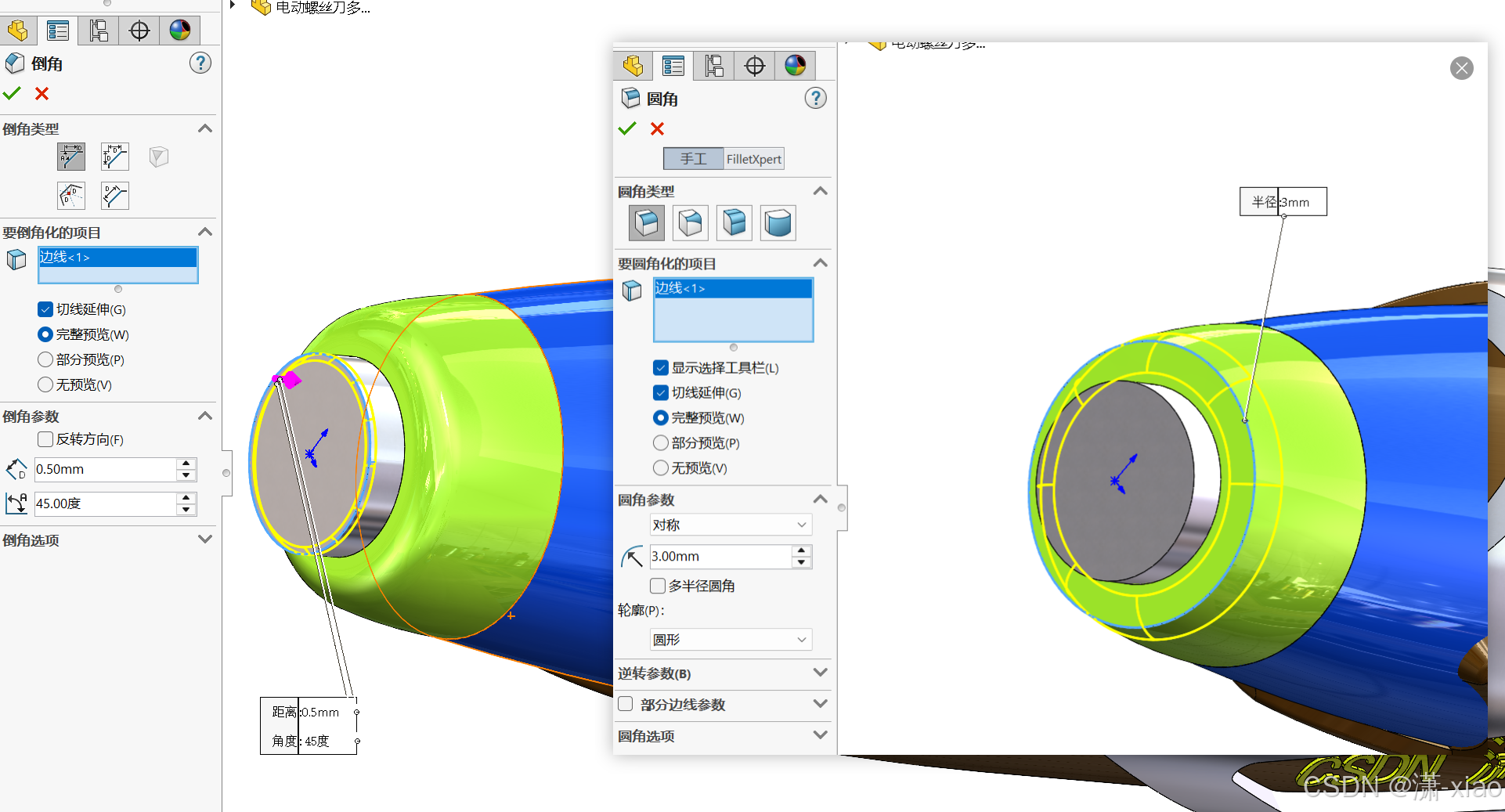

25. 创建圆角（R3）与倒角（0.5）

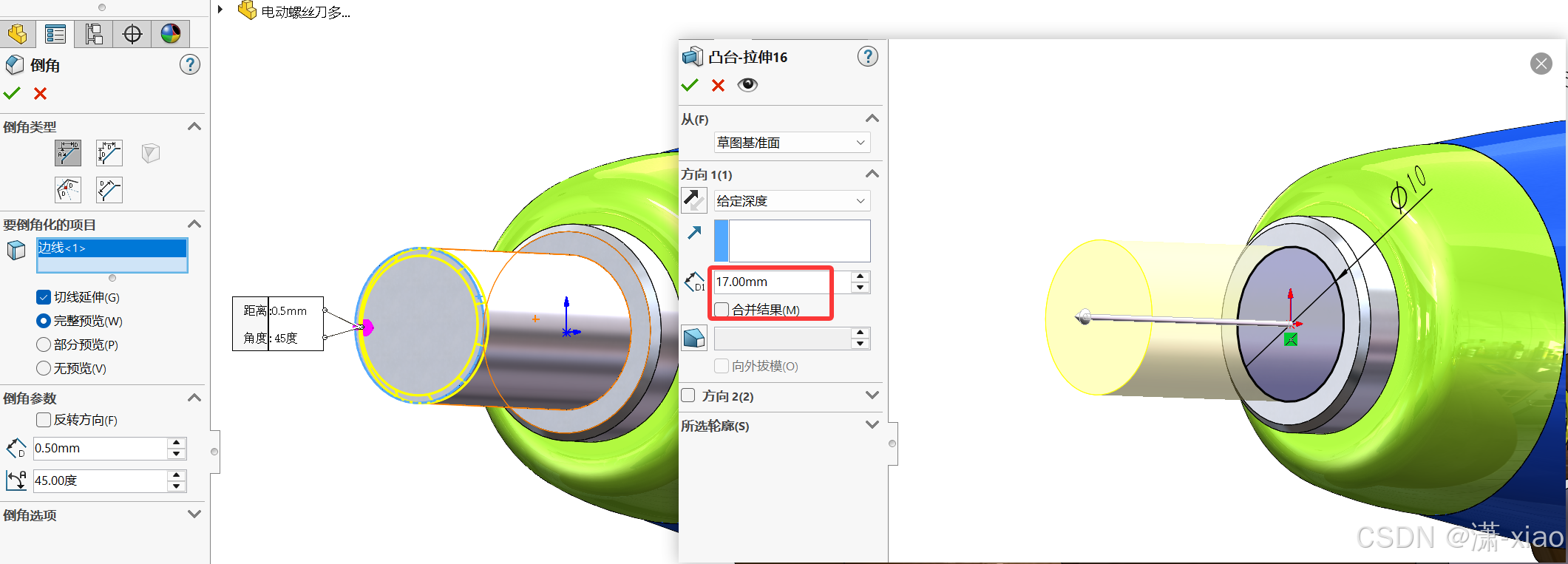

26. 在圆柱表面绘制草图（直径10的圆），拉伸17，取消合并结果，再做0.5的倒角
27. 以上一步顶面为基准面绘制六边形草图（外接圆的直径为7.2），进行拉伸切除
28. 以上视基准面绘制草图，旋转不要勾选合并结果

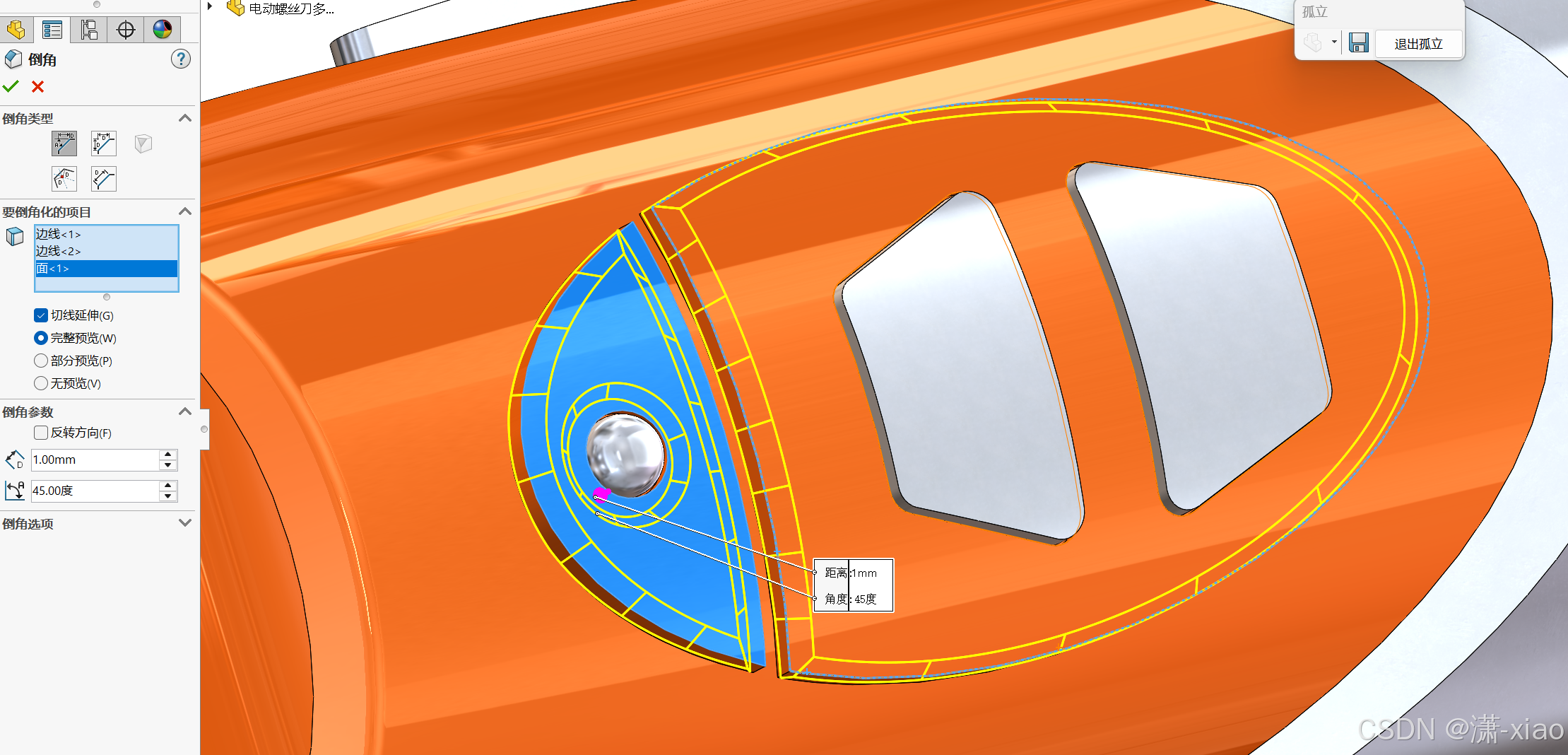

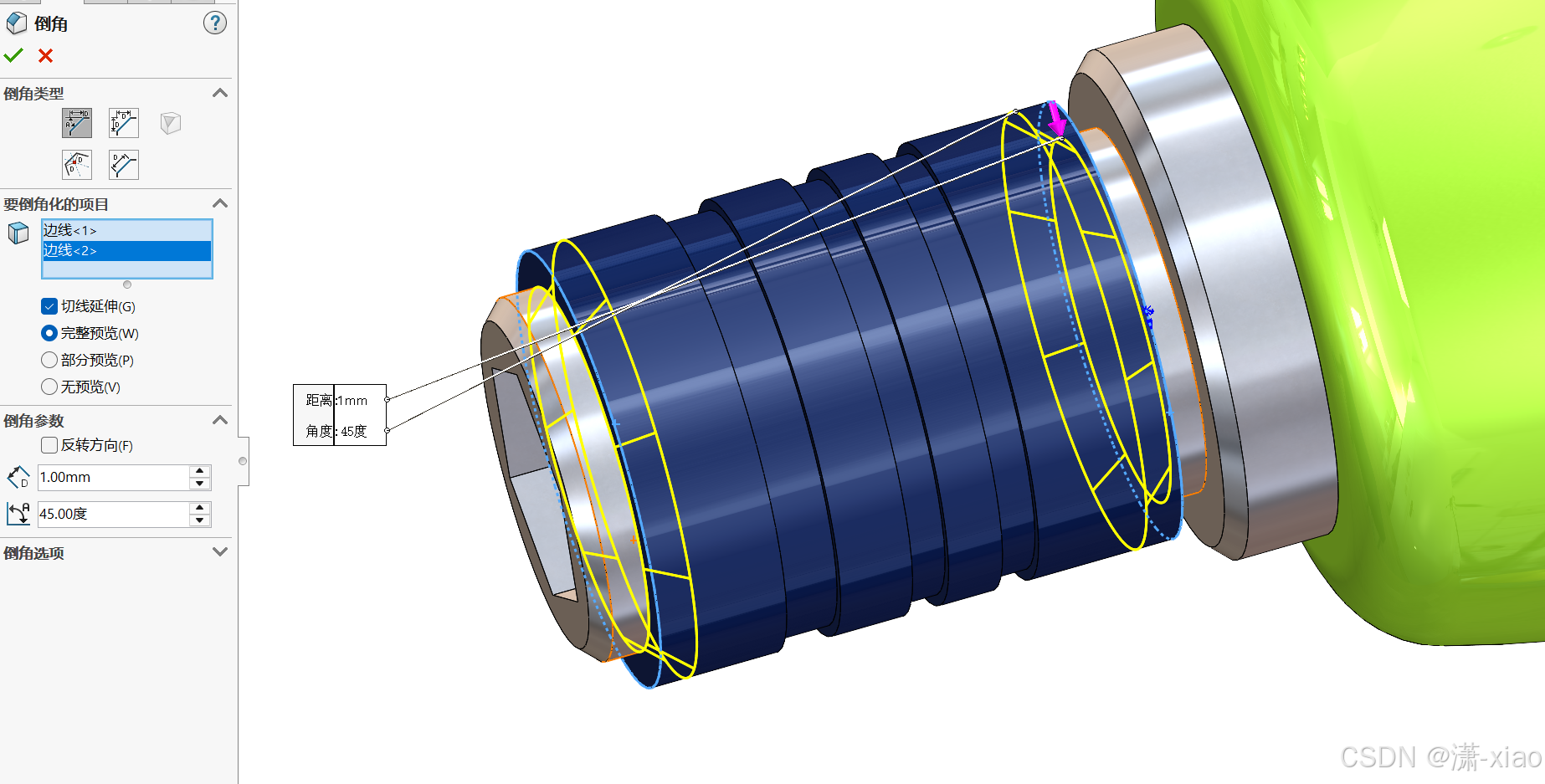

29. 对上一步旋转特征做倒角（1 * 45）

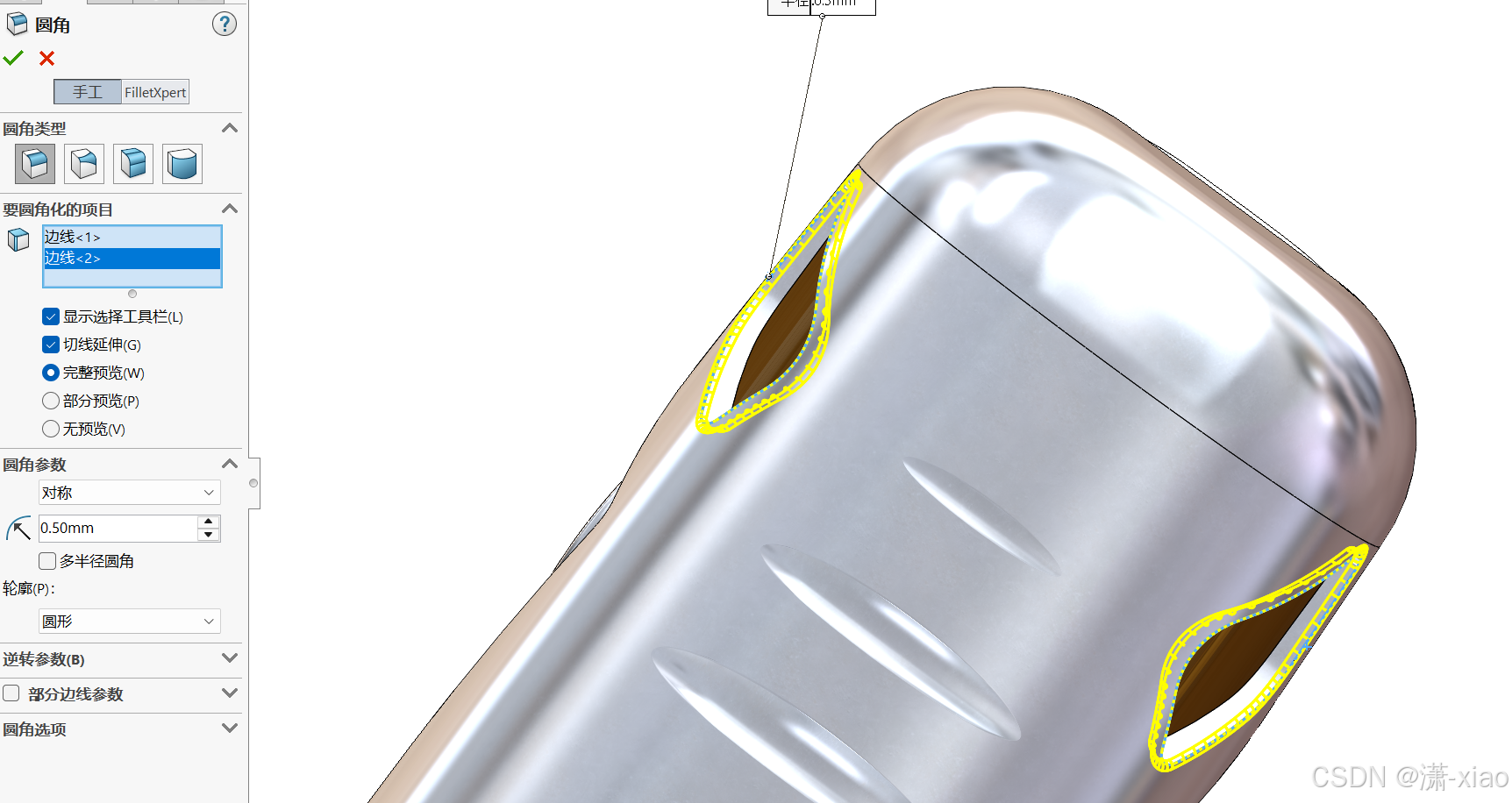

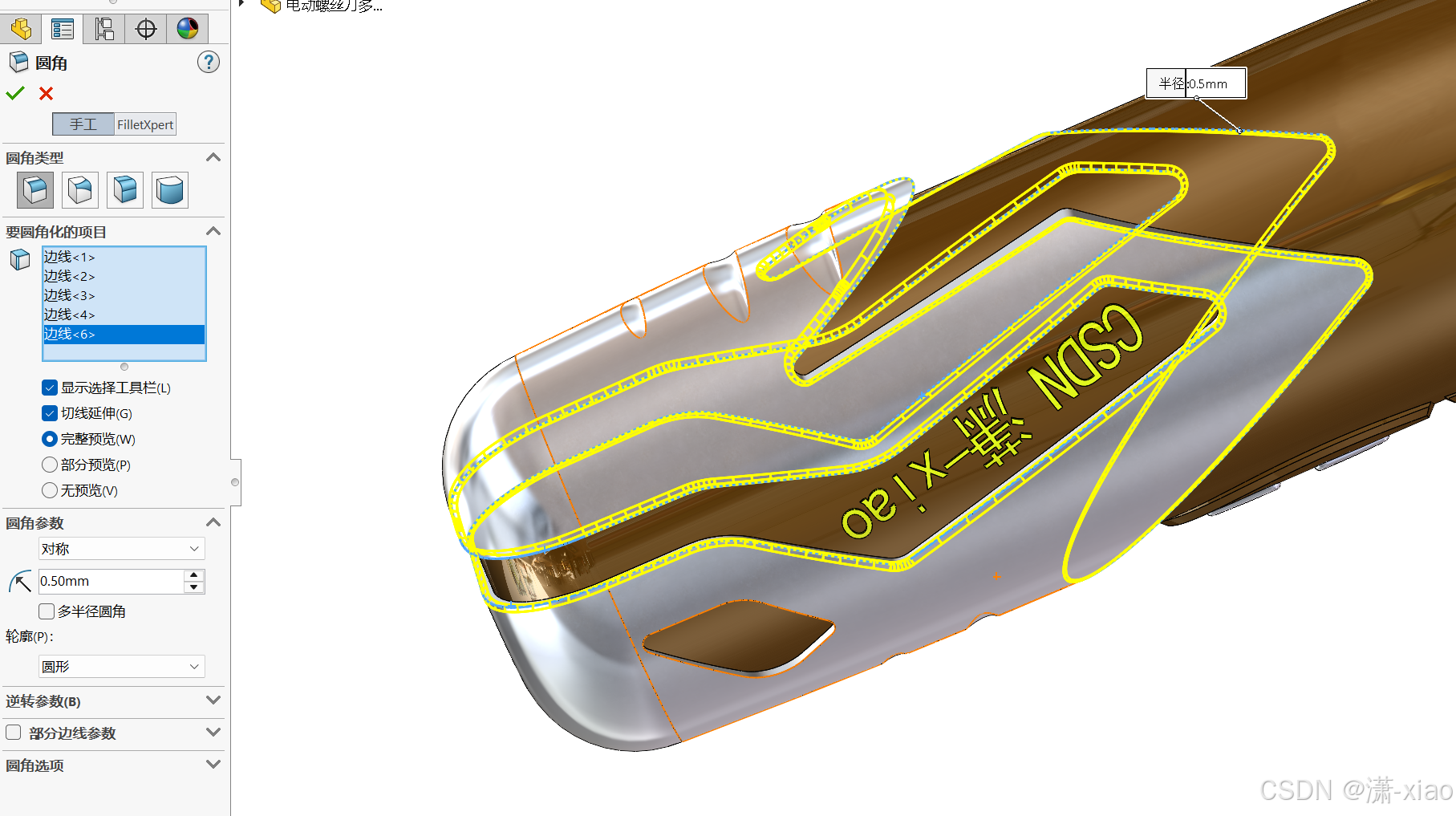

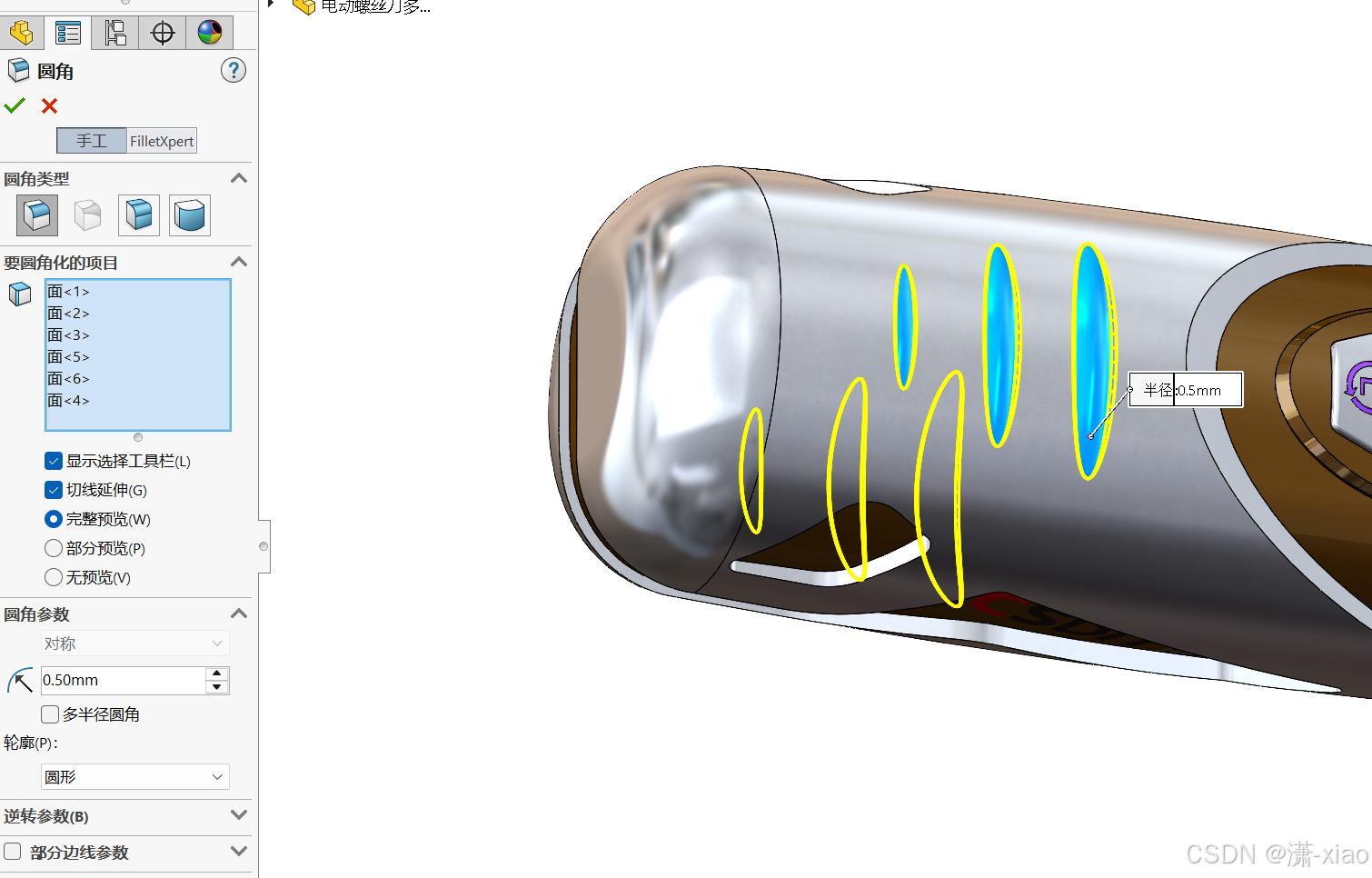

30. 做圆角（R0.5），其它锐角也要进行一定圆角处理
这些尖尖的部位很容易划到手，所以得去到圆角
还有这两个地方

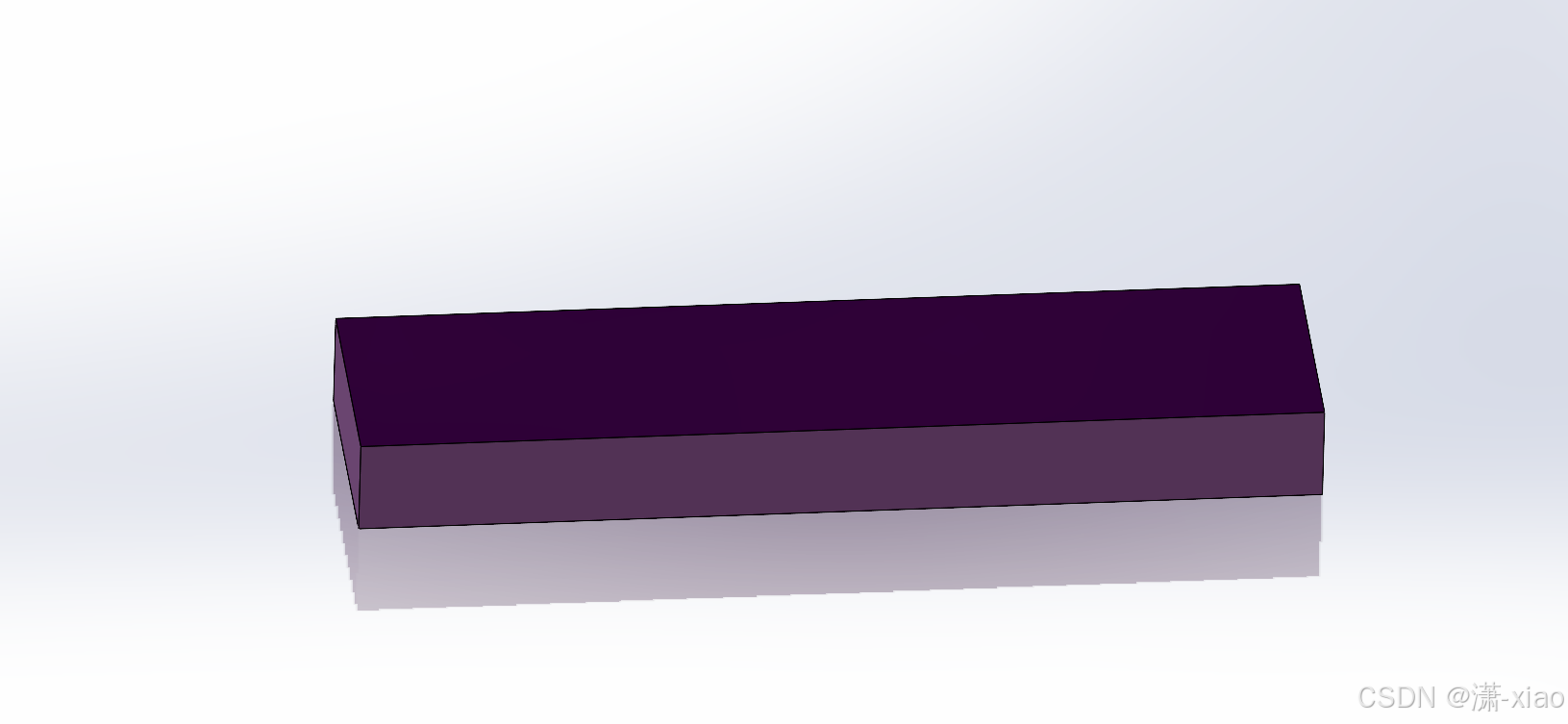

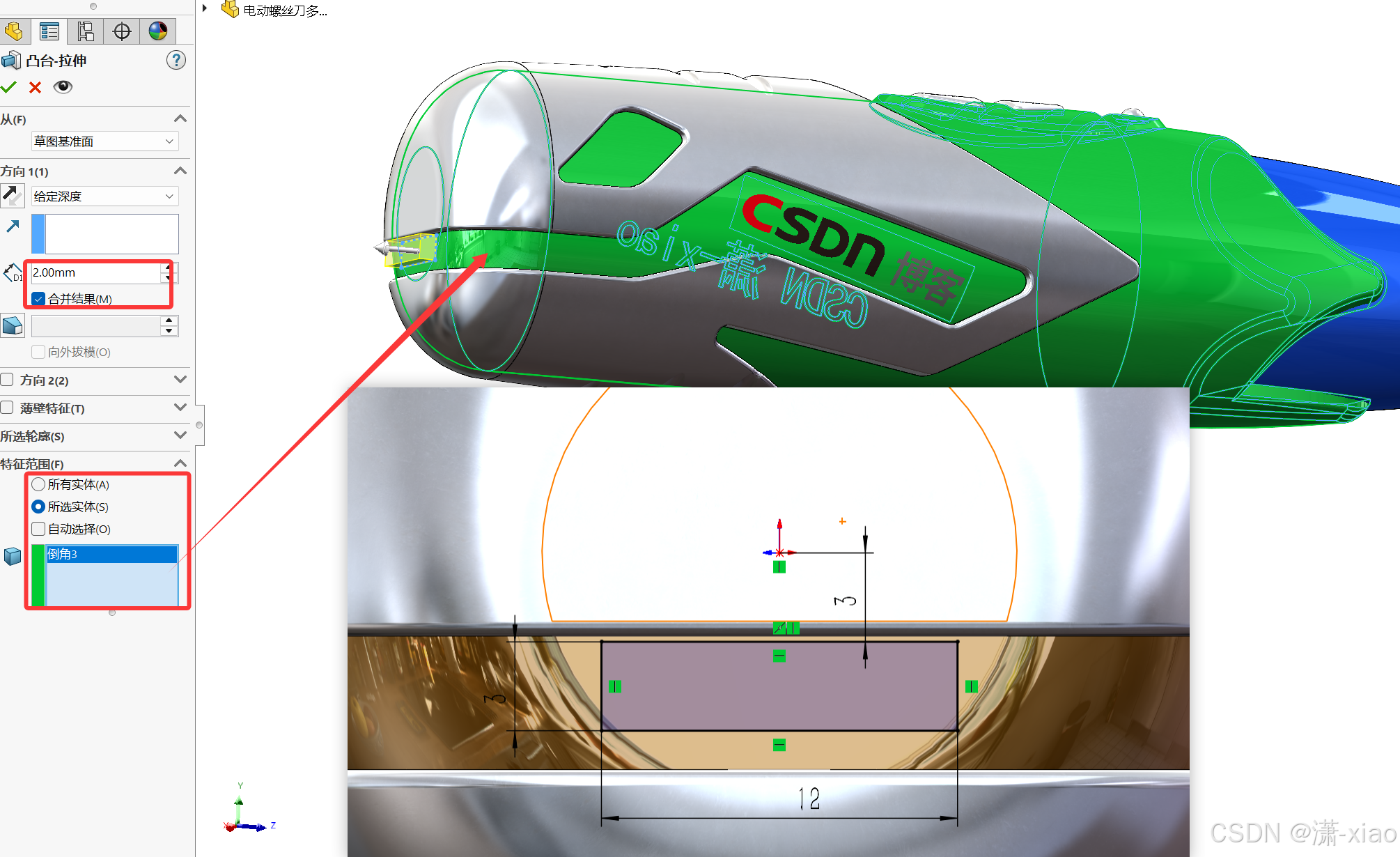

31. 手柄底面绘制草图，拉伸2
32. 以上一步拉伸长方体的顶面绘制草图，拉伸切除2，这里是做充电口槽

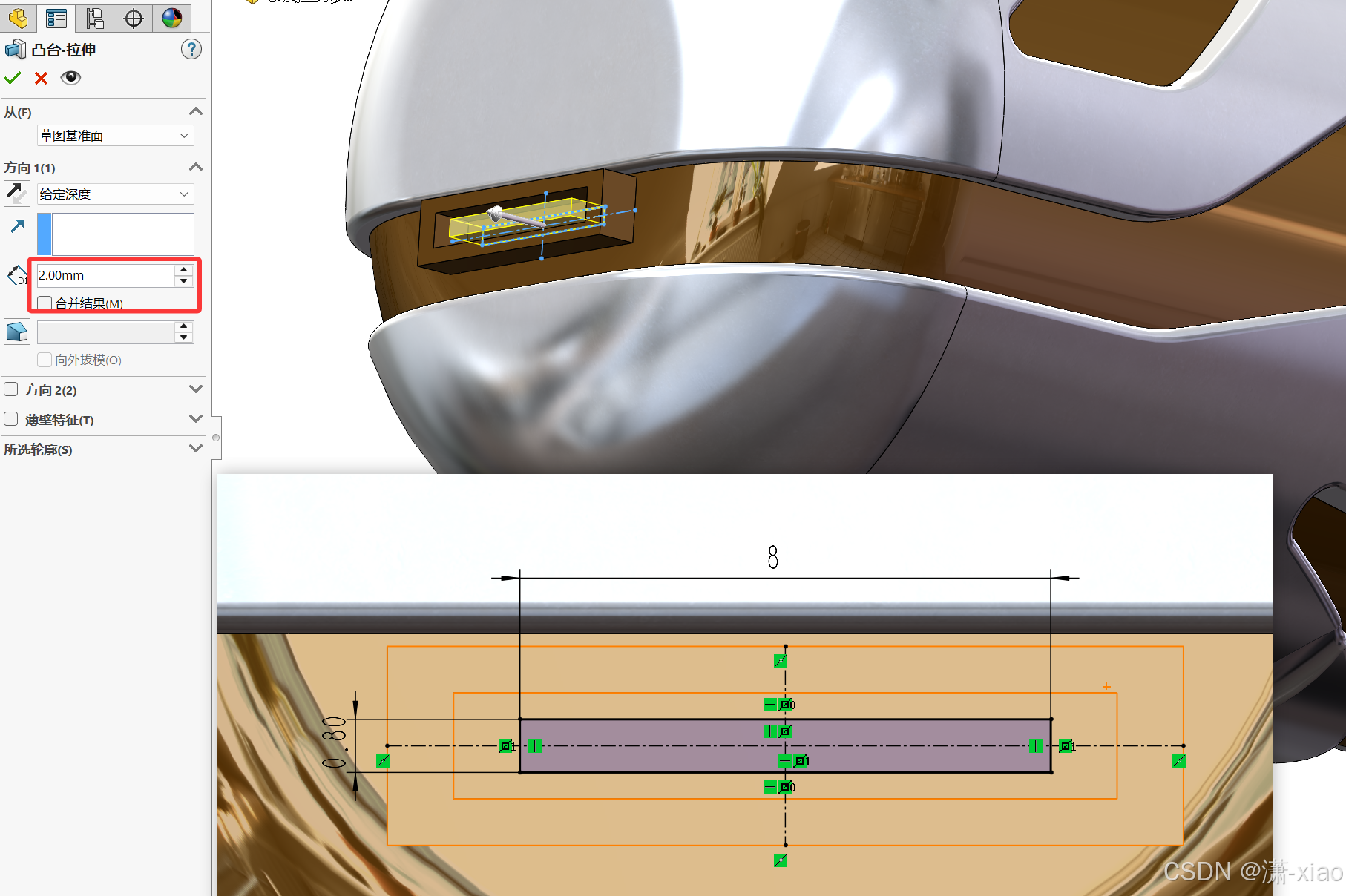

33. 再以上一步拉伸切除的底面绘制草图，拉伸2

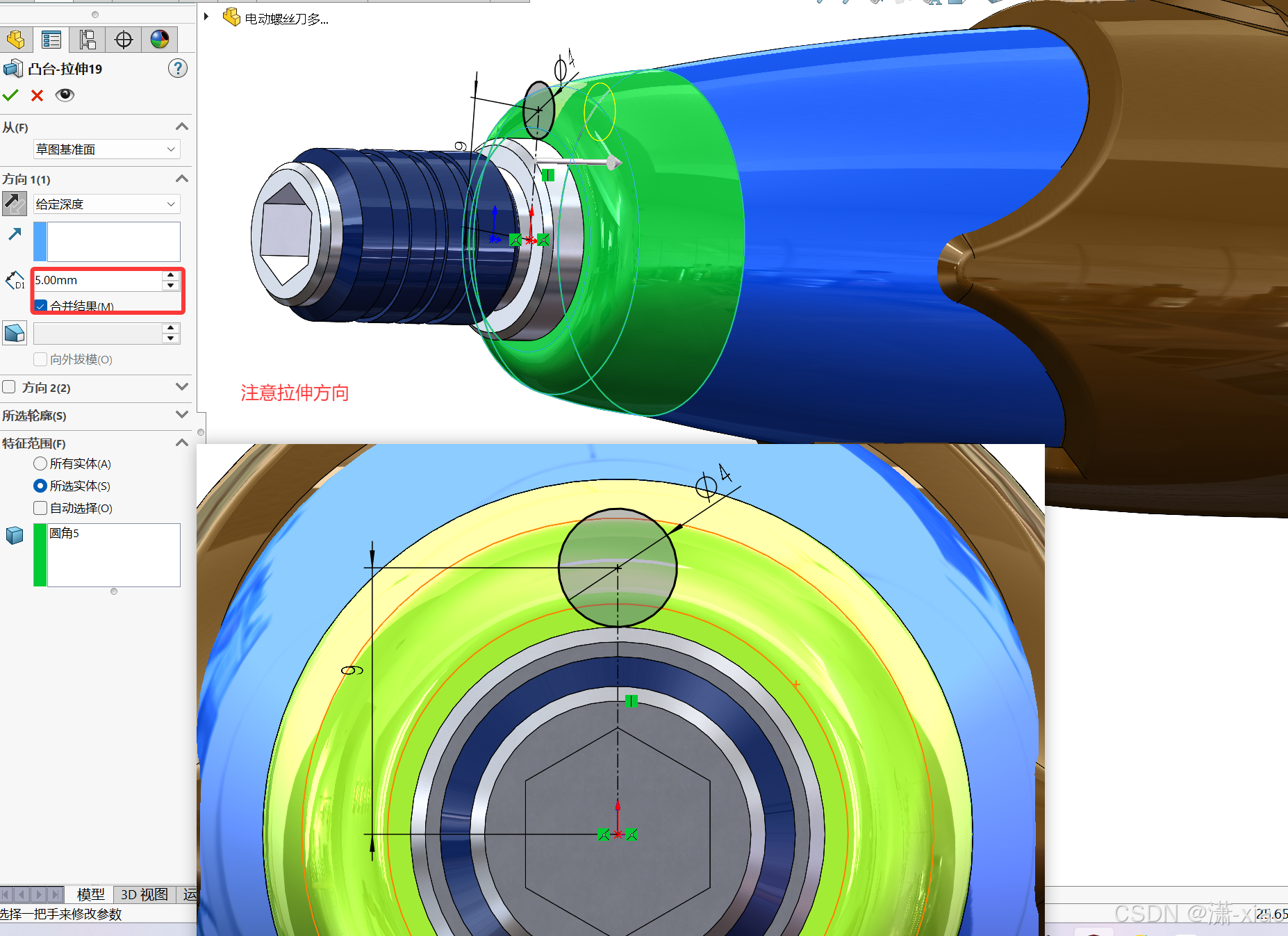

34. 以顶盖表面绘制草图（直径4的圆），拉伸5与顶盖合并

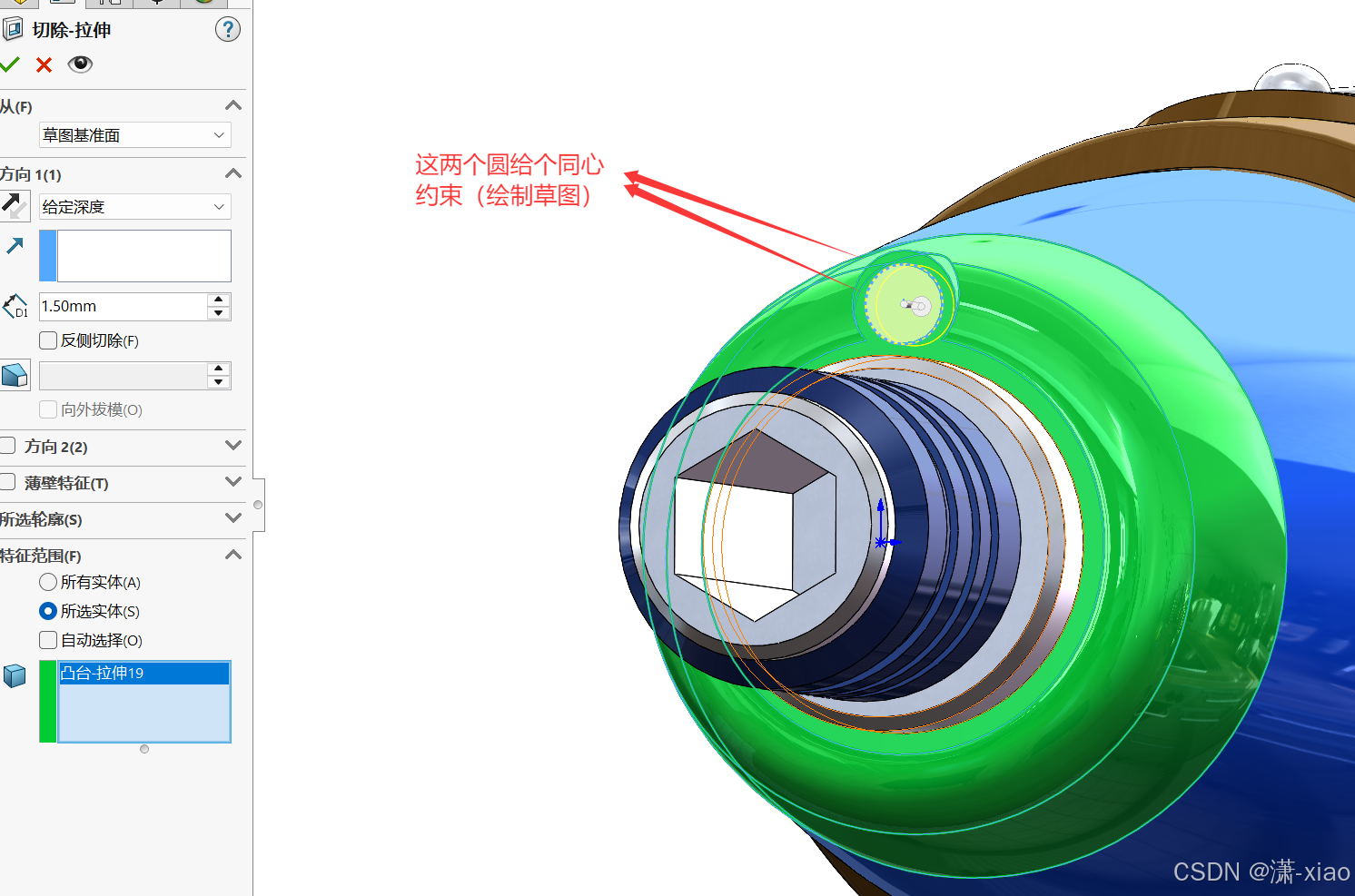

35. 以上一步图像顶面绘制草图（3.2的同心圆），拉伸切除1.5。这里如果找不到圆心，可以给这两个圆一个同心约束
36. 以上一步拉伸切除底面绘制草图（直径为3的圆），拉伸2，取消勾选合并实体
37. 创建圆角（R1.5，R0.1）

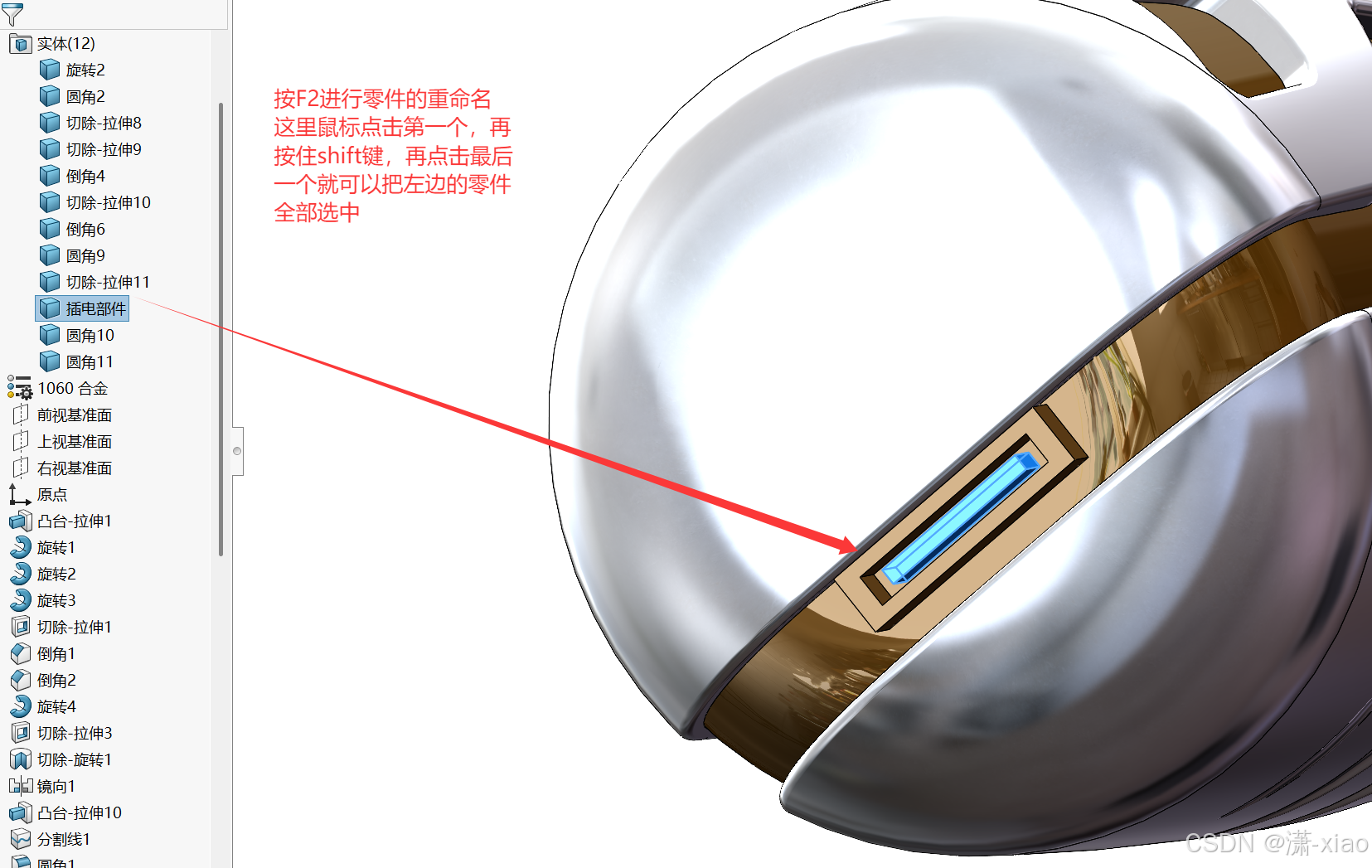

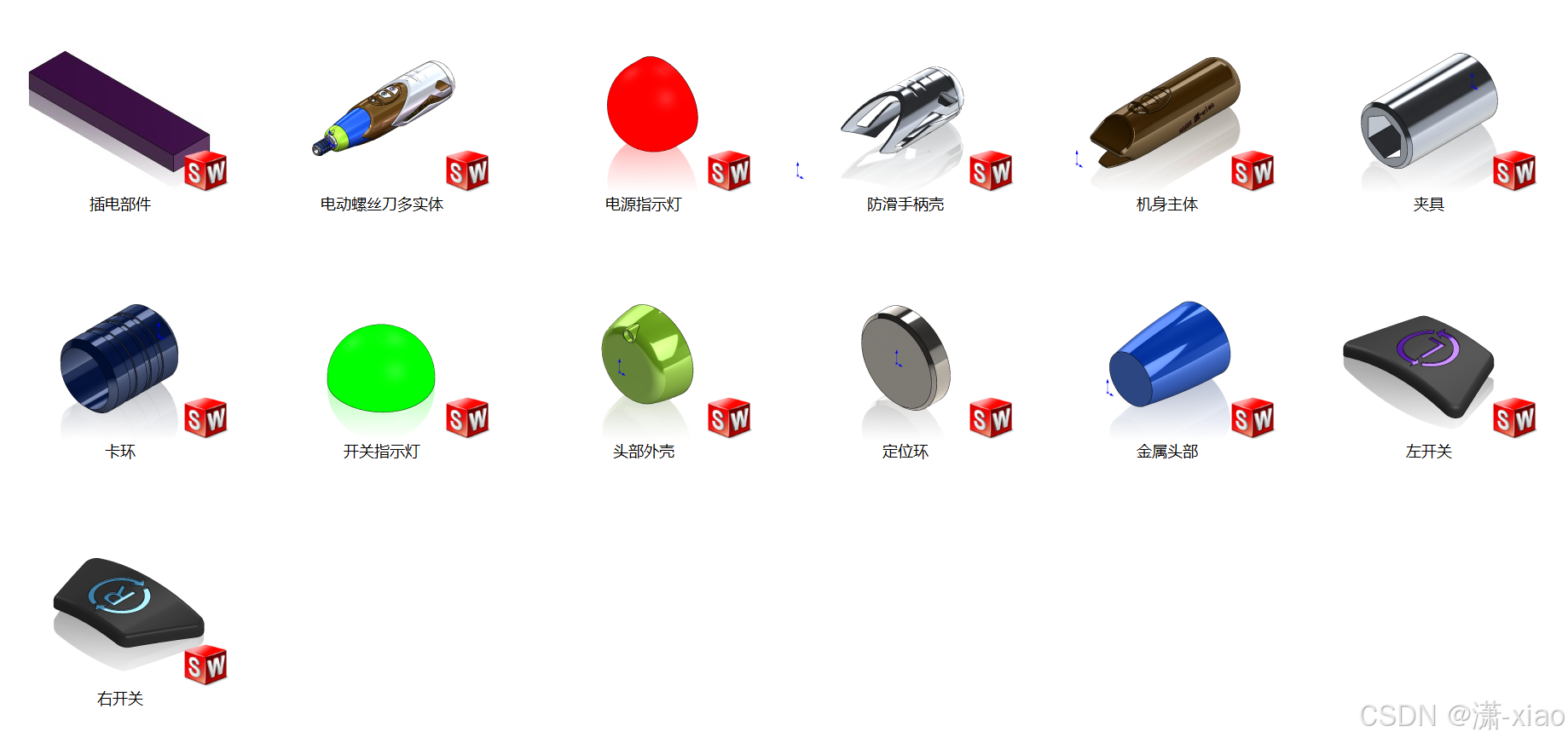

38. 整理多实体零件名称（这里改一个名称，就插入一个零件，在隐藏掉，重复进行下一个零件）
可以按照图片中的去重新命名

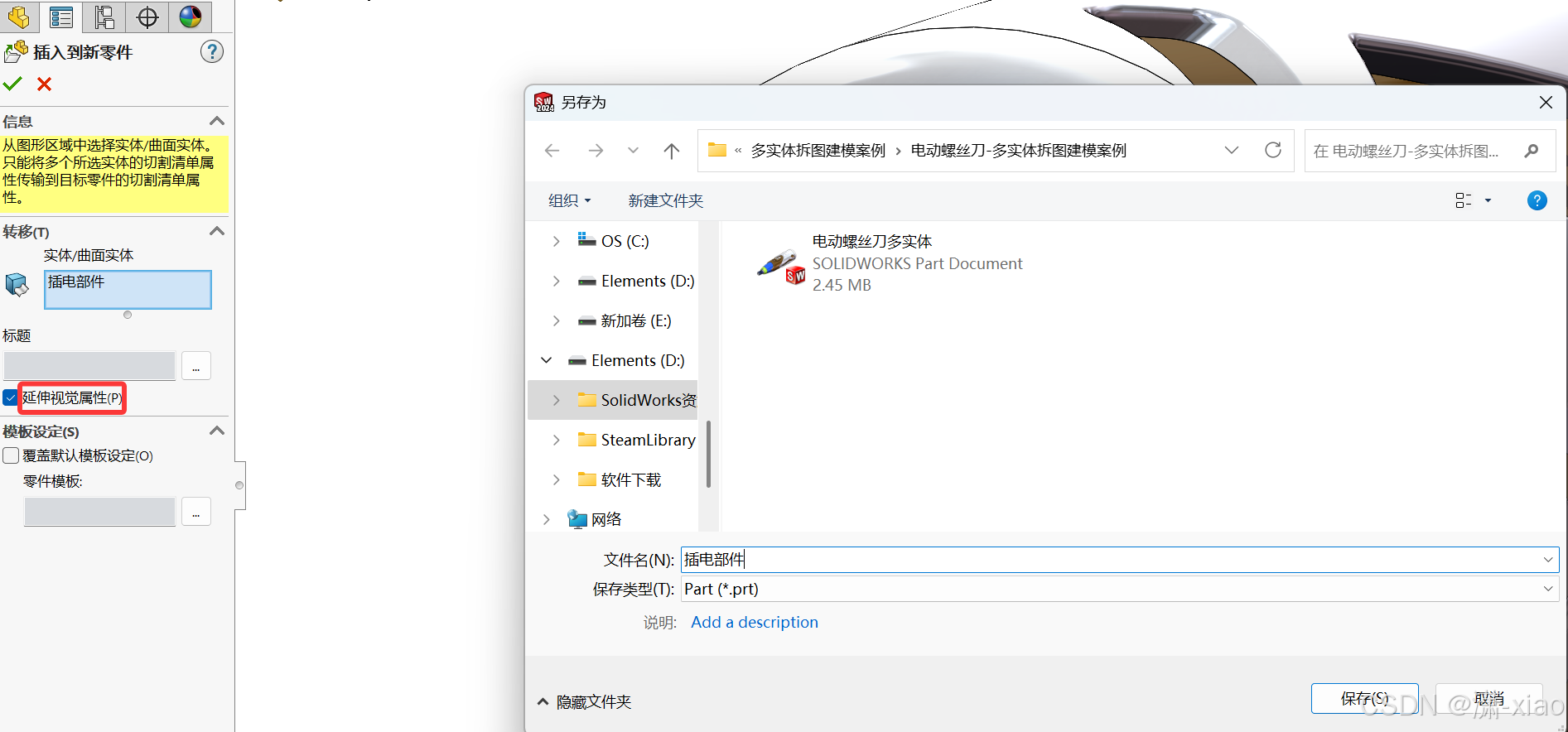

插入零件，这里插入到新零件的时候勾选延伸现象属性，就可以将颜色也一并插入过去（
这里直径右键零件实体，插入到新零件）
效果展示
39. 插入爆炸图
