Pandas 集成了 Matplotlib，提供了简单高效的绘图接口，使数据可视化变得直观便捷。本指南将详细介绍 Pandas 绘图的核心知识和方法，涵盖各种图表类型和高级技巧。

一、绘图基础与设置

1.1 基础绘图方法

Pandas 的 plot() 方法是绘图的核心入口点：

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from pylab import mpl

# 引入支持中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

# 创建示例数据
np.random.seed(42)
df = pd.DataFrame({
    'A': np.random.randn(100).cumsum(),
    'B': np.random.randn(100).cumsum(),
    'C': np.random.randn(100).cumsum()
}, index=pd.date_range('2023-01-01', periods=100))

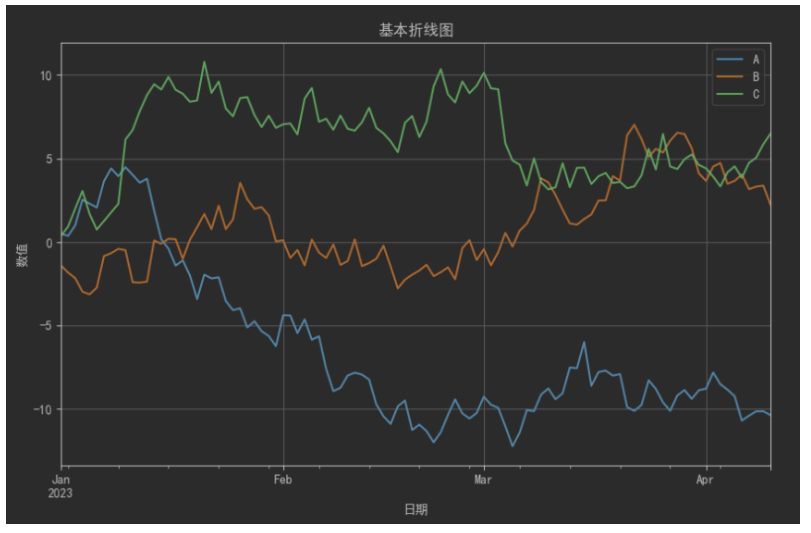

# 基本绘图
df.plot(figsize=(10, 6))
plt.title('基本折线图')
plt.ylabel('数值')
plt.xlabel('日期')
plt.grid(True)
plt.show()

1.2 绘图参数详解

常用绘图参数：

df.plot(
    kind='line',        # 图表类型
    figsize=(12, 8),    # 图表尺寸
    title='图表标题',     # 标题
    grid=True,          # 显示网格
    legend=True,        # 显示图例
    colormap='viridis', # 颜色映射
    alpha=0.8,          # 透明度
    style=['-', '--', ':'],  # 线条样式
    logy=True,          # Y轴对数刻度
    secondary_y=['B']   # 双Y轴
)

二、图表类型详解

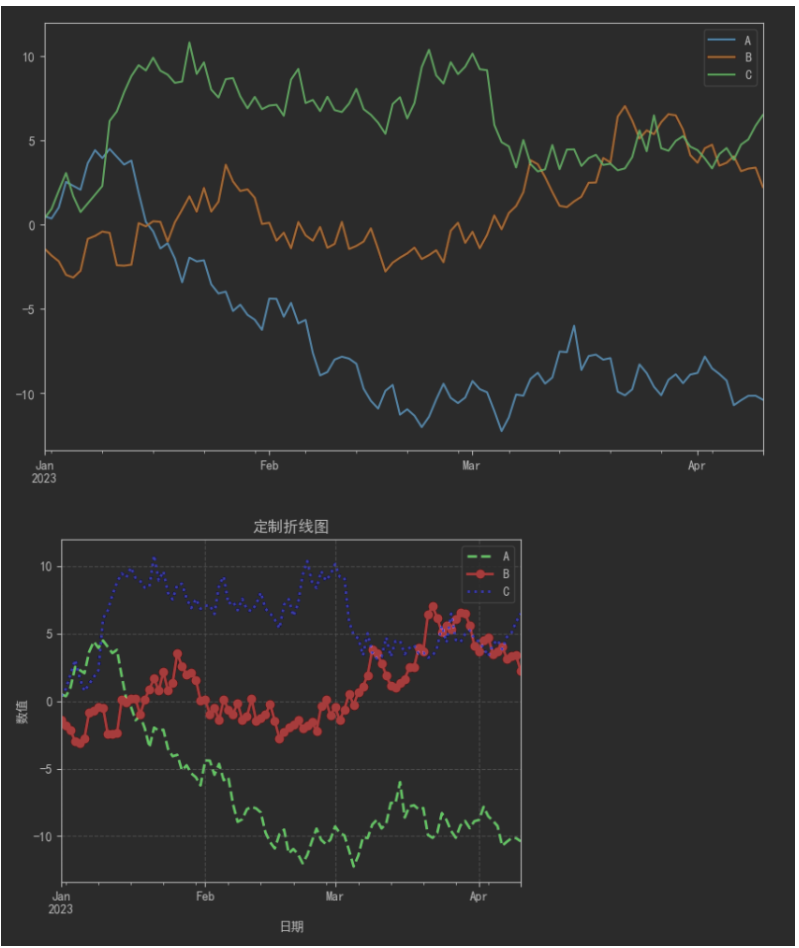

2.1 折线图 (Line Plot)

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from pylab import mpl

# 引入支持中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

# 创建示例数据
np.random.seed(42)
df = pd.DataFrame({
    'A': np.random.randn(100).cumsum(),
    'B': np.random.randn(100).cumsum(),
    'C': np.random.randn(100).cumsum()
}, index=pd.date_range('2023-01-01', periods=100))

# 基础折线图
df.plot(kind='line', figsize=(10, 6))

# 多线图定制
ax = df.plot(
    style={
        'A': 'g--',  # 绿色虚线
        'B': 'ro-',  # 红色圆点实线
        'C': 'b:'  # 蓝色点线
    },
    linewidth=2,
    title='定制折线图'
)
ax.set_ylabel('数值')
ax.set_xlabel('日期')
plt.grid(True, linestyle='--', alpha=0.7)
plt.show()

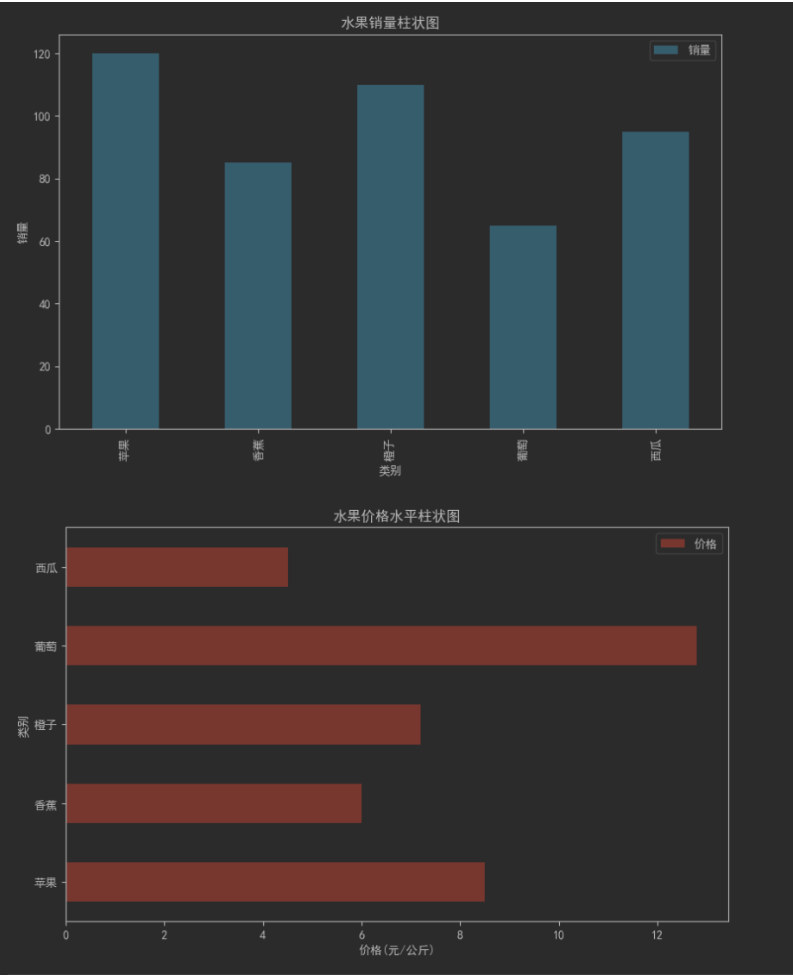

2.2 柱状图 (Bar Plot)

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from pylab import mpl

# 引入支持中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

# 创建示例数据
bar_data = pd.DataFrame({
    '类别': ['苹果', '香蕉', '橙子', '葡萄', '西瓜'],
    '销量': [120, 85, 110, 65, 95],
    '价格': [8.5, 6.0, 7.2, 12.8, 4.5]
})

# 垂直柱状图
bar_data.plot(kind='bar', x='类别', y='销量',
              color='skyblue', figsize=(10, 6),
              title='水果销量柱状图')
plt.ylabel('销量')
plt.show()

# 水平柱状图
bar_data.plot(kind='barh', x='类别', y='价格',
              color='salmon', figsize=(10, 6),
              title='水果价格水平柱状图')
plt.xlabel('价格(元/公斤)')
plt.show()

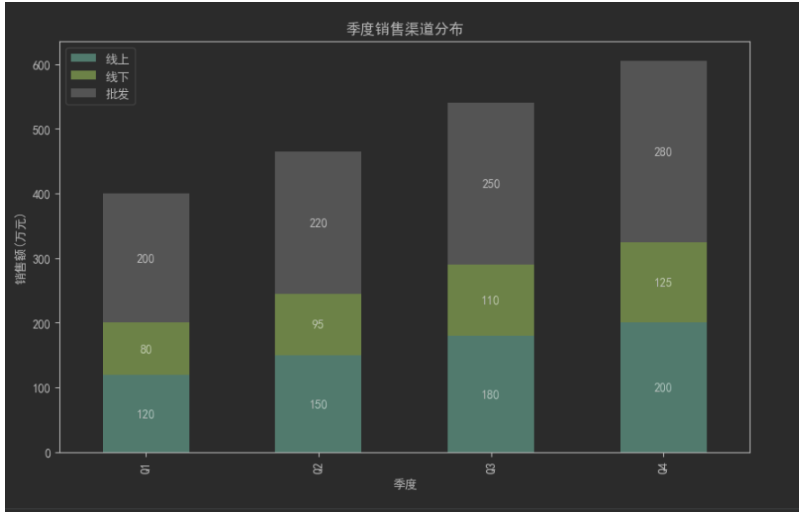

2.3 堆叠柱状图 (Stacked Bar Plot)

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from pylab import mpl

# 引入支持中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

# 创建示例数据
sales_data = pd.DataFrame({
    '季度': ['Q1', 'Q2', 'Q3', 'Q4'],
    '线上': [120, 150, 180, 200],
    '线下': [80, 95, 110, 125],
    '批发': [200, 220, 250, 280]
})

# 堆叠柱状图
ax = sales_data.plot(
    kind='bar',
    stacked=True,
    x='季度',
    figsize=(10, 6),
    title='季度销售渠道分布',
    colormap='Set2'
)

# 添加数据标签
for p in ax.patches:
    width, height = p.get_width(), p.get_height()
    x, y = p.get_xy()
    if height > 0:
        ax.annotate(f'{height:.0f}', (x + width / 2, y + height / 2),
                    ha='center', va='center')

plt.ylabel('销售额(万元)')
plt.show()

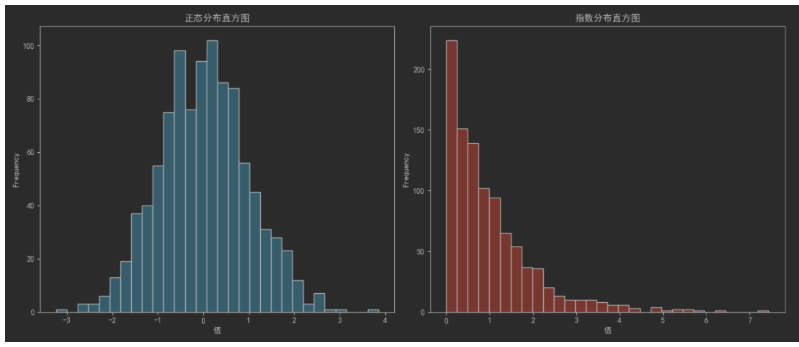

2.4 直方图 (Histogram)

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from pylab import mpl

# 引入支持中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

# 创建示例数据
np.random.seed(42)
normal_data = pd.Series(np.random.normal(0, 1, 1000))
exp_data = pd.Series(np.random.exponential(1, 1000))

# 直方图
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

normal_data.plot(kind='hist', bins=30, ax=axes[0],
                 color='skyblue', edgecolor='black',
                 title='正态分布直方图')
axes[0].set_xlabel('值')

exp_data.plot(kind='hist', bins=30, ax=axes[1],
              color='salmon', edgecolor='black',
              title='指数分布直方图')
axes[1].set_xlabel('值')

plt.tight_layout()
plt.show()

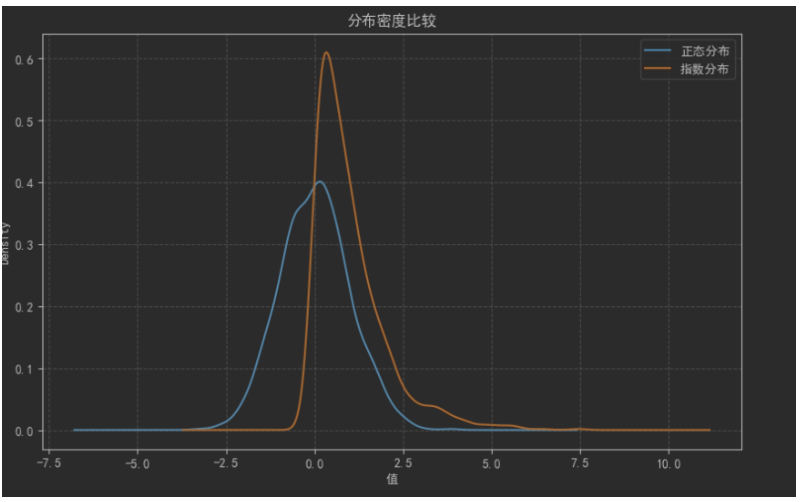

2.5 密度图 (Density Plot)

需要新安装scipy库

pip install scipy   -i https://mirrors.aliyun.com/pypi/simple

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from pylab import mpl

# 引入支持中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

# 创建示例数据
np.random.seed(42)
normal_data = pd.Series(np.random.normal(0, 1, 1000))
exp_data = pd.Series(np.random.exponential(1, 1000))

# 密度图
fig, ax = plt.subplots(figsize=(10, 6))

normal_data.plot(kind='kde', ax=ax, label='正态分布')
exp_data.plot(kind='kde', ax=ax, label='指数分布')

ax.set_title('分布密度比较')
ax.set_xlabel('值')
ax.legend()
ax.grid(True, linestyle='--', alpha=0.7)
plt.show()

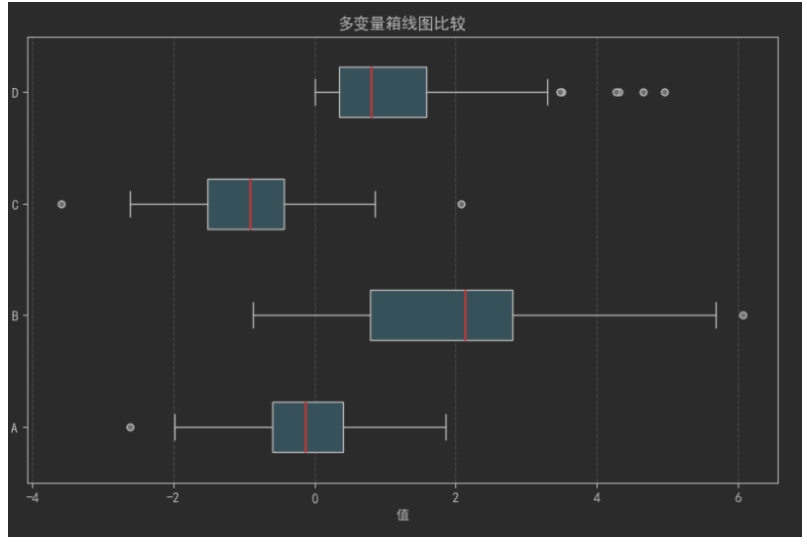

2.6 箱线图 (Box Plot)

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from pylab import mpl

# 引入支持中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

# 创建示例数据
np.random.seed(42)
box_data = pd.DataFrame({
    'A': np.random.normal(0, 1, 100),
    'B': np.random.normal(2, 1.5, 100),
    'C': np.random.normal(-1, 0.8, 100),
    'D': np.random.exponential(1, 100)
})

# 箱线图
ax = box_data.plot(kind='box', figsize=(10, 6),
                   title='多变量箱线图比较',
                   vert=False,  # 水平箱线图
                   patch_artist=True,  # 填充颜色
                   boxprops=dict(facecolor='lightblue'),
                   medianprops=dict(color='red', linewidth=2),
                   whiskerprops=dict(color='black'),
                   capprops=dict(color='black'),
                   flierprops=dict(marker='o', markersize=5, markerfacecolor='gray'))
ax.set_xlabel('值')
plt.grid(True, axis='x', linestyle='--', alpha=0.7)
plt.show()

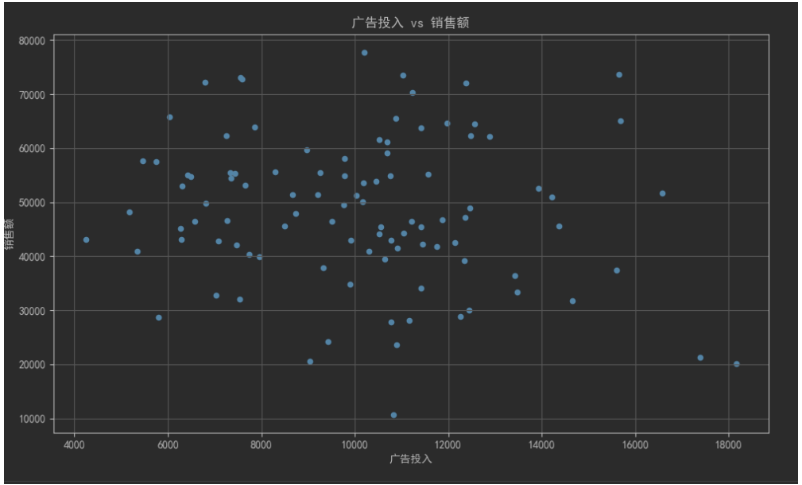

2.7 散点图 (Scatter Plot)

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from pylab import mpl

# 引入支持中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

# 创建示例数据
np.random.seed(42)
data = {
    '销售额': np.random.normal(50000, 15000, 100),
    '广告投入': np.random.normal(10000, 3000, 100),
    '客户满意度': np.random.randint(1, 10, 100),
    '产品类别': np.random.choice(['A', 'B', 'C'], 100)
}
df = pd.DataFrame(data)

# 基础散点图
df.plot.scatter(x='广告投入', y='销售额',
                title='广告投入 vs 销售额',
                figsize=(10, 6),
                grid=True)
plt.tight_layout()
plt.savefig('basic_scatter.png', dpi=120)
plt.show()

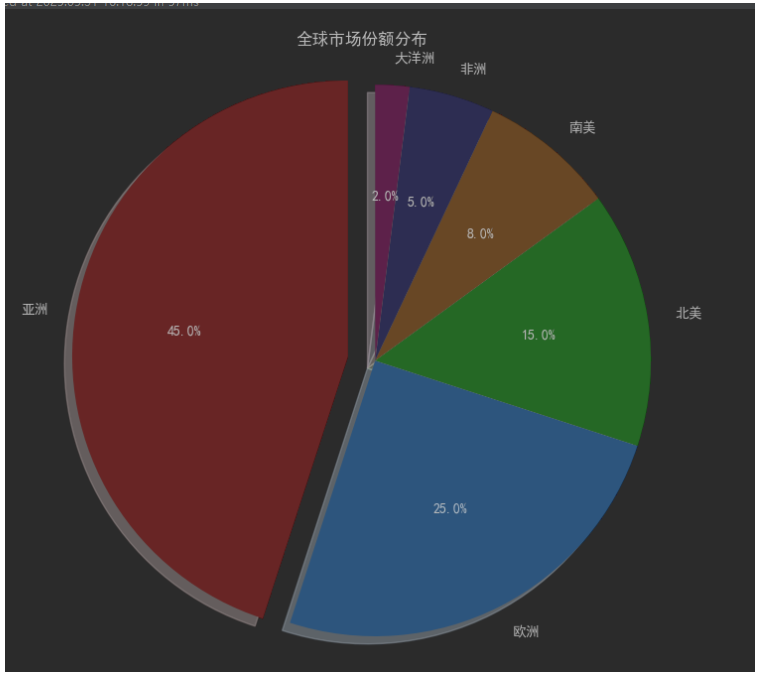

2.8 饼图 (Pie Chart)

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from pylab import mpl

# 引入支持中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

# 创建示例数据
pie_data = pd.Series({
    '亚洲': 45,
    '欧洲': 25,
    '北美': 15,
    '南美': 8,
    '非洲': 5,
    '大洋洲': 2
}, name='市场份额')

# 饼图
ax = pie_data.plot(kind='pie', figsize=(10, 8), autopct='%1.1f%%',
                   startangle=90, shadow=True, explode=[0.1, 0, 0, 0, 0, 0],
                   colors=['#ff9999', '#66b3ff', '#99ff99', '#ffcc99', '#c2c2f0', '#ffb3e6'],
                   title='全球市场份额分布')

ax.set_ylabel('')  # 隐藏Y轴标签
plt.axis('equal')  # 保证饼图是圆形
plt.show()

三、时间序列可视化

基础时间序列图

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from pylab import mpl

# 引入支持中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

# 创建时间序列数据
np.random.seed(42)
dates = pd.date_range('2023-01-01', periods=365)
ts_data = pd.DataFrame({
    '销量': 100 + np.sin(np.linspace(0, 10 * np.pi, 365)) * 50 +
            np.random.normal(0, 10, 365),
    '温度': 15 + 20 * np.sin(np.linspace(0, 2 * np.pi, 365)) +
            np.random.normal(0, 3, 365)
}, index=dates)

# 时间序列图
ax = ts_data['销量'].plot(figsize=(12, 6), color='blue', label='销量')
ax.set_ylabel('销量')

# 双Y轴
ax2 = ax.twinx()
ts_data['温度'].plot(ax=ax2, color='red', linestyle='--', label='温度')
ax2.set_ylabel('温度(℃)')

# 添加标题和图例
plt.title('销量与温度变化趋势')
lines, labels = ax.get_legend_handles_labels()
lines2, labels2 = ax2.get_legend_handles_labels()
ax.legend(lines + lines2, labels + labels2, loc='upper left')

# 添加网格
ax.grid(True, linestyle='--', alpha=0.7)
plt.show()
