.学习重点：

• 外部幾何匯入。
• 建立解析剛性面。
• 利用Partition與局部撒點來提高網格品質。
• 材料塑性行為(材料非線性)。
• 考慮大變形(幾何非線性)。
• 接觸(邊界非線性)。
• 平移組裝。
• 設定輸出參數。
• 討論Shear Locking & Hourglassing效應。

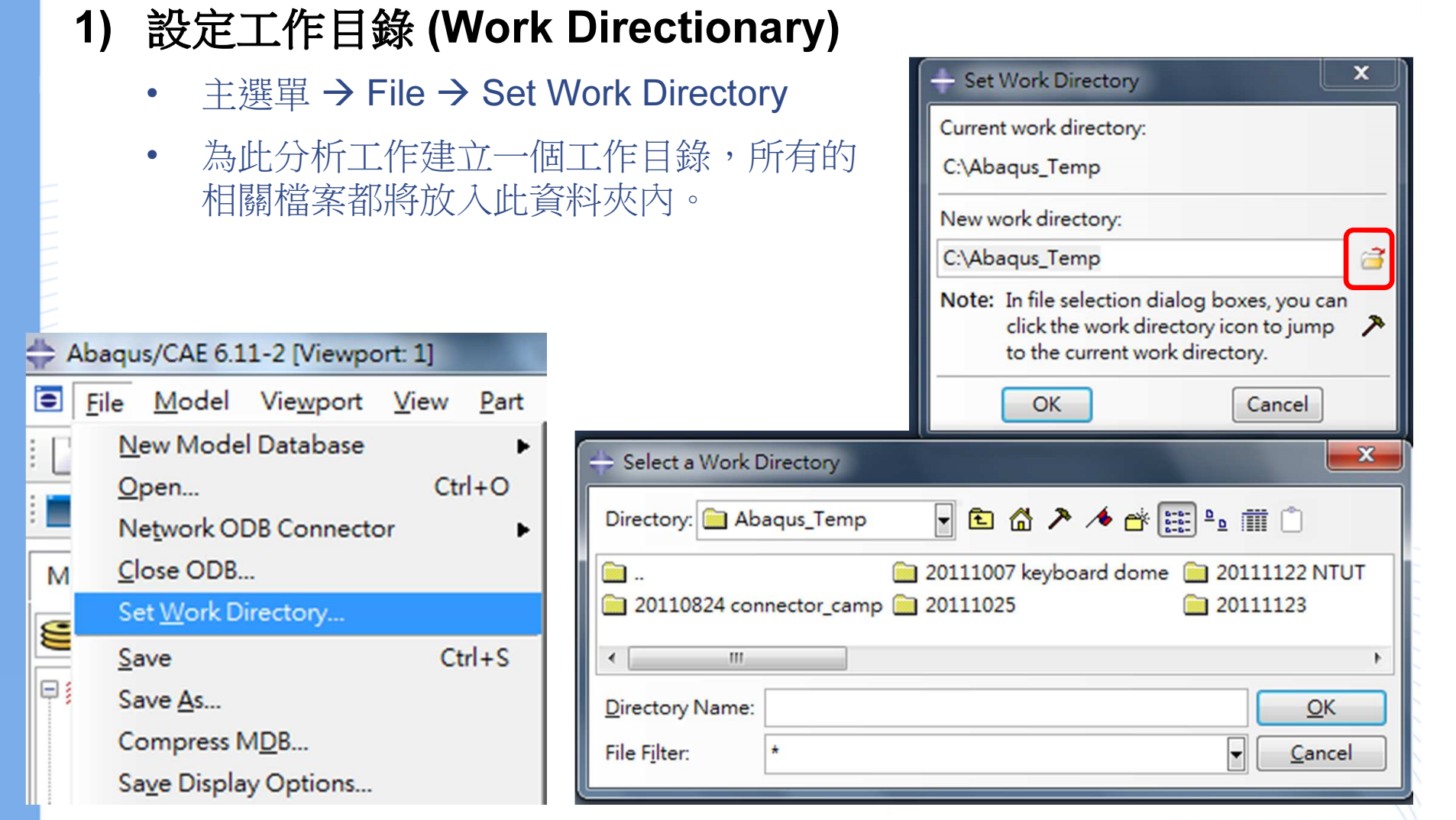

1) 設定工作目錄 (Work Directionary)

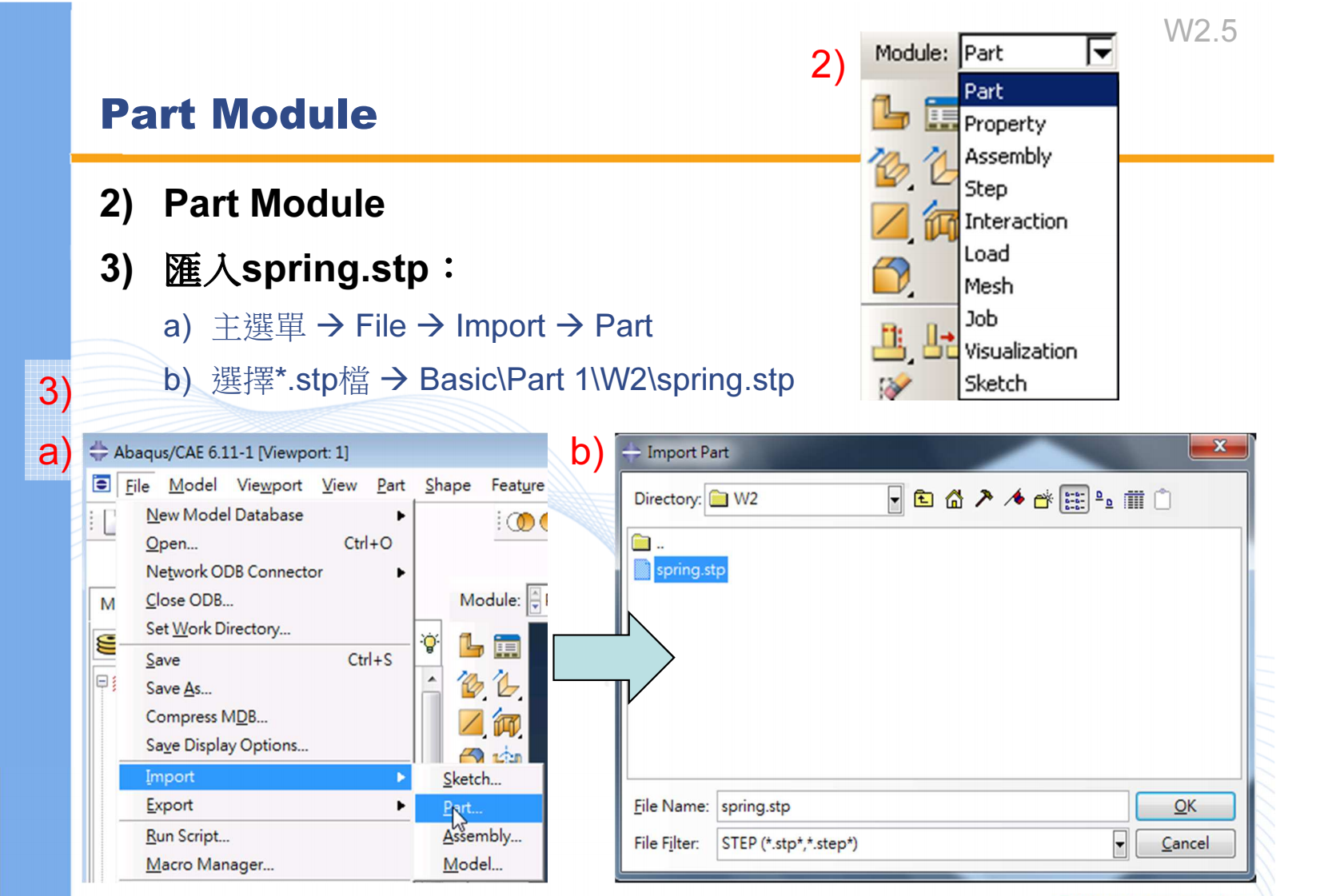

2) Part Module
3) 匯入spring.stp：

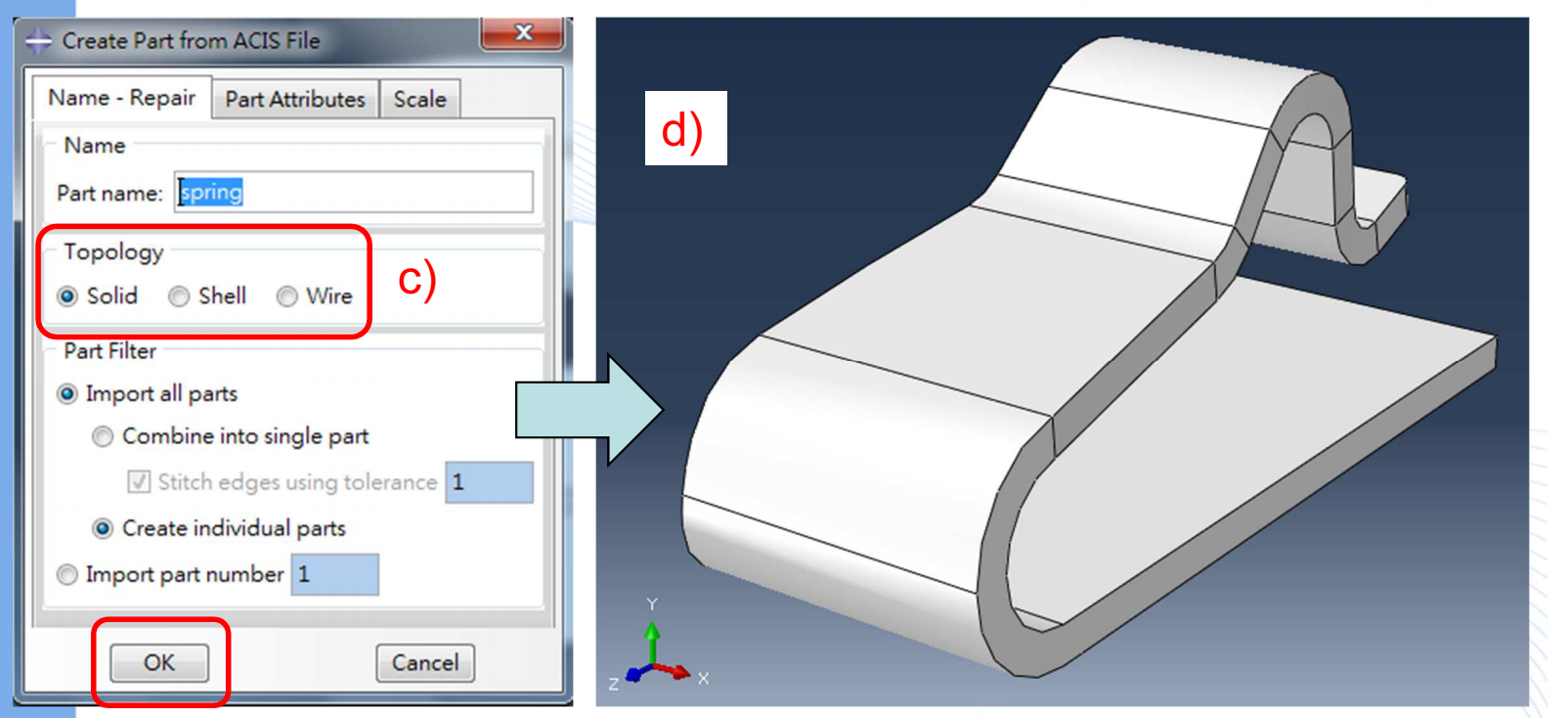

c) 以Solid匯入。
d) 忽略警告訊息。匯入後如下圖：

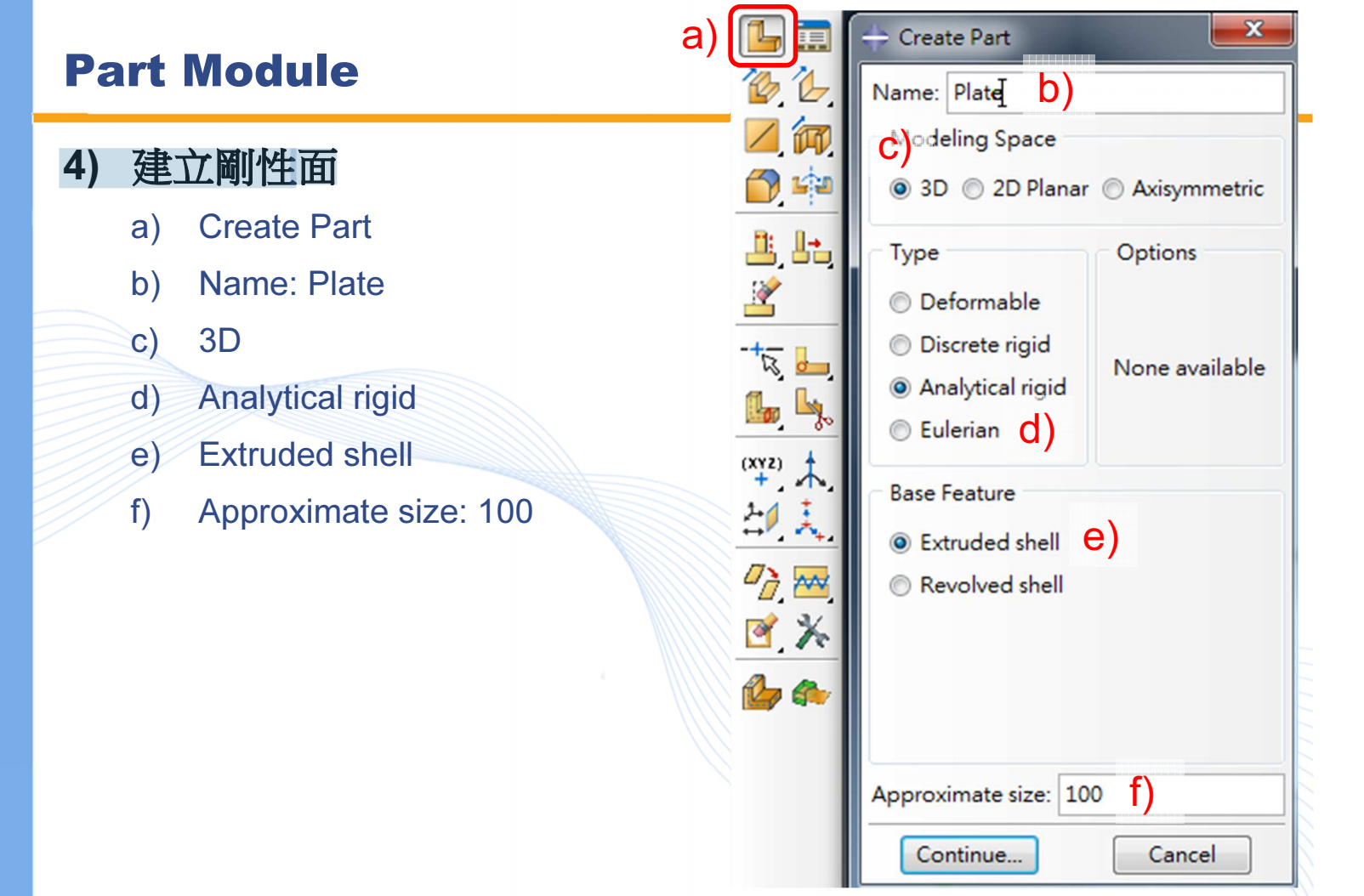

4) 建立剛性面:

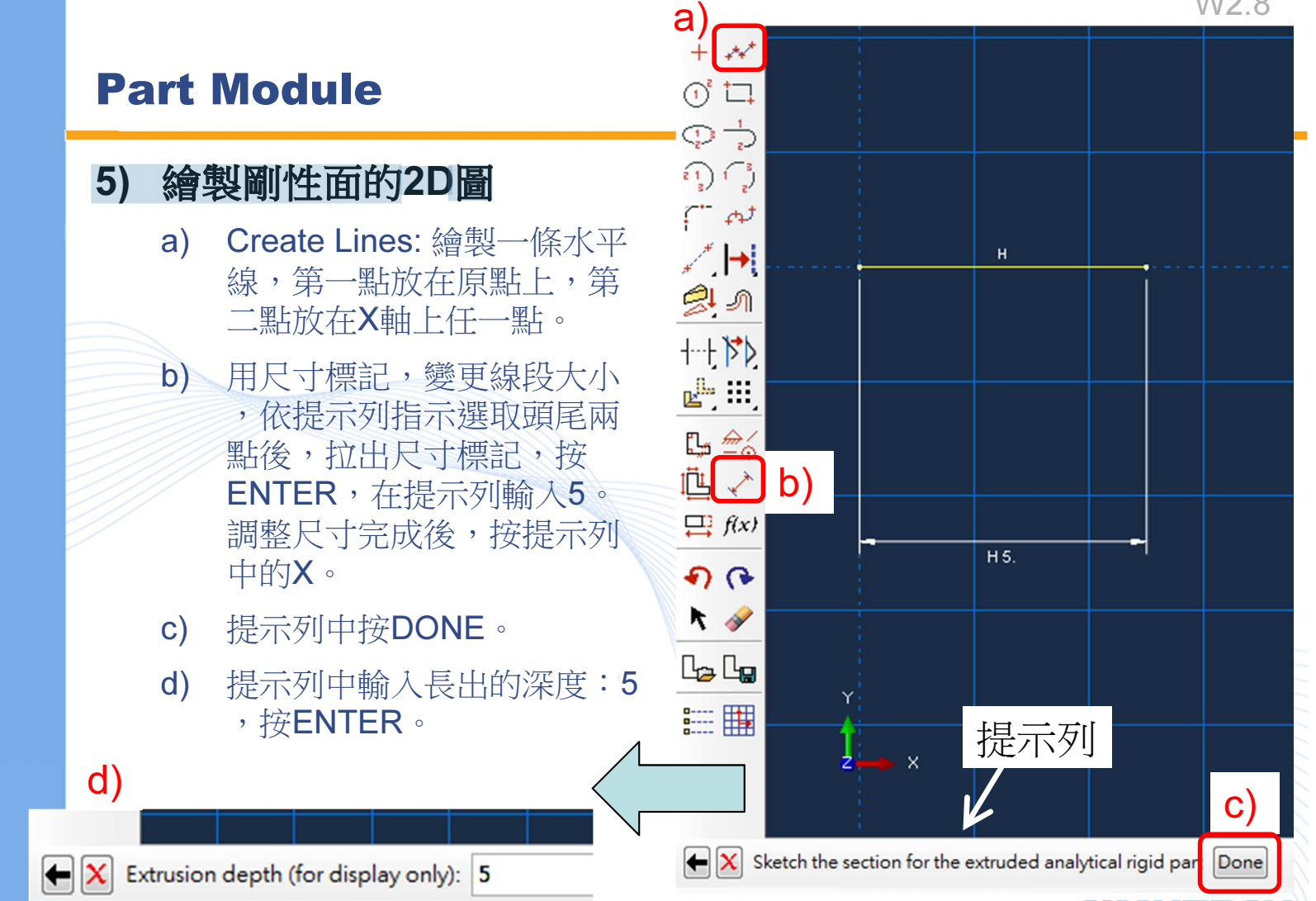

5) 繪製剛性面的2D圖:

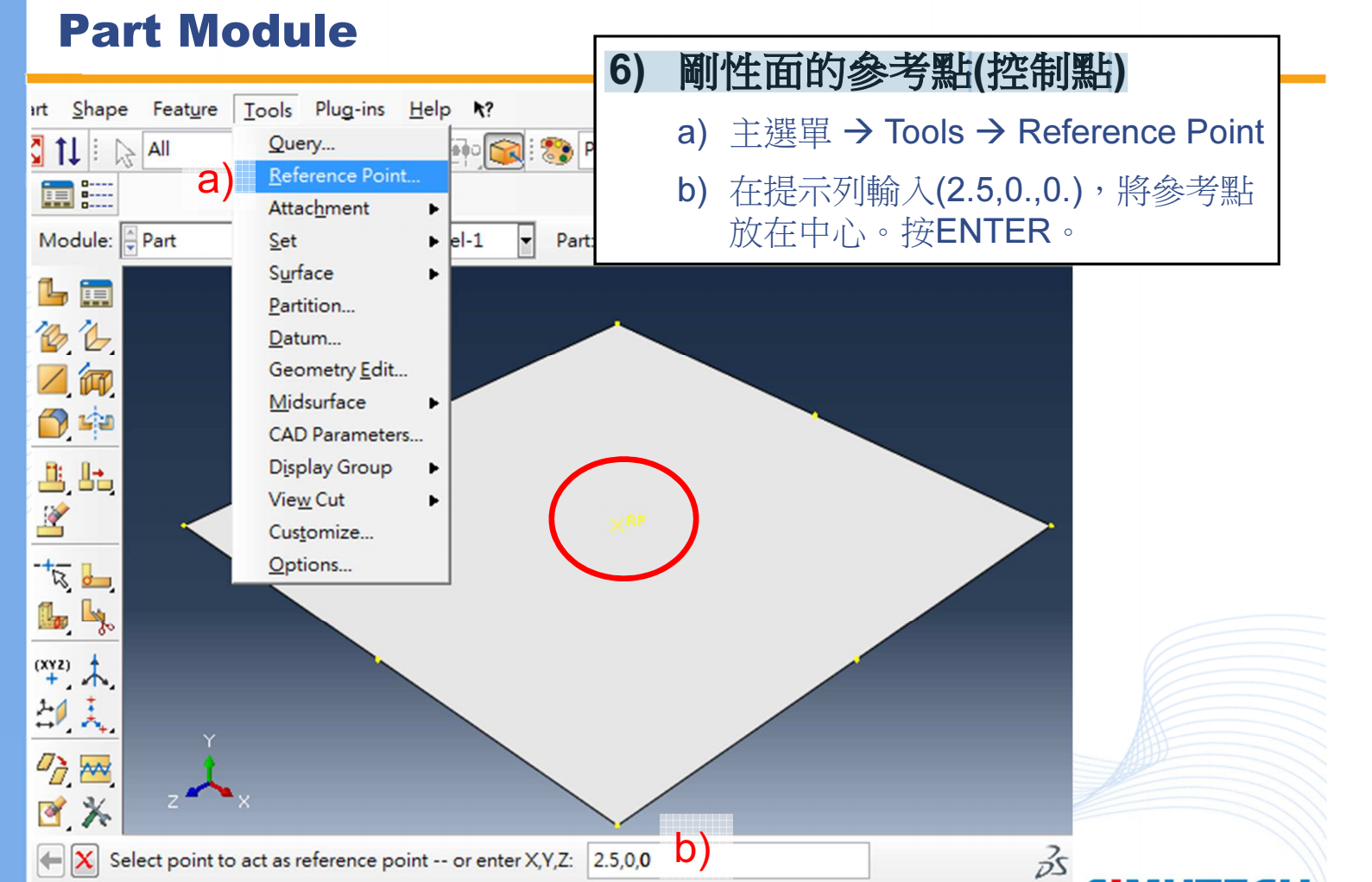

6) 剛性面的參考點(控制點):

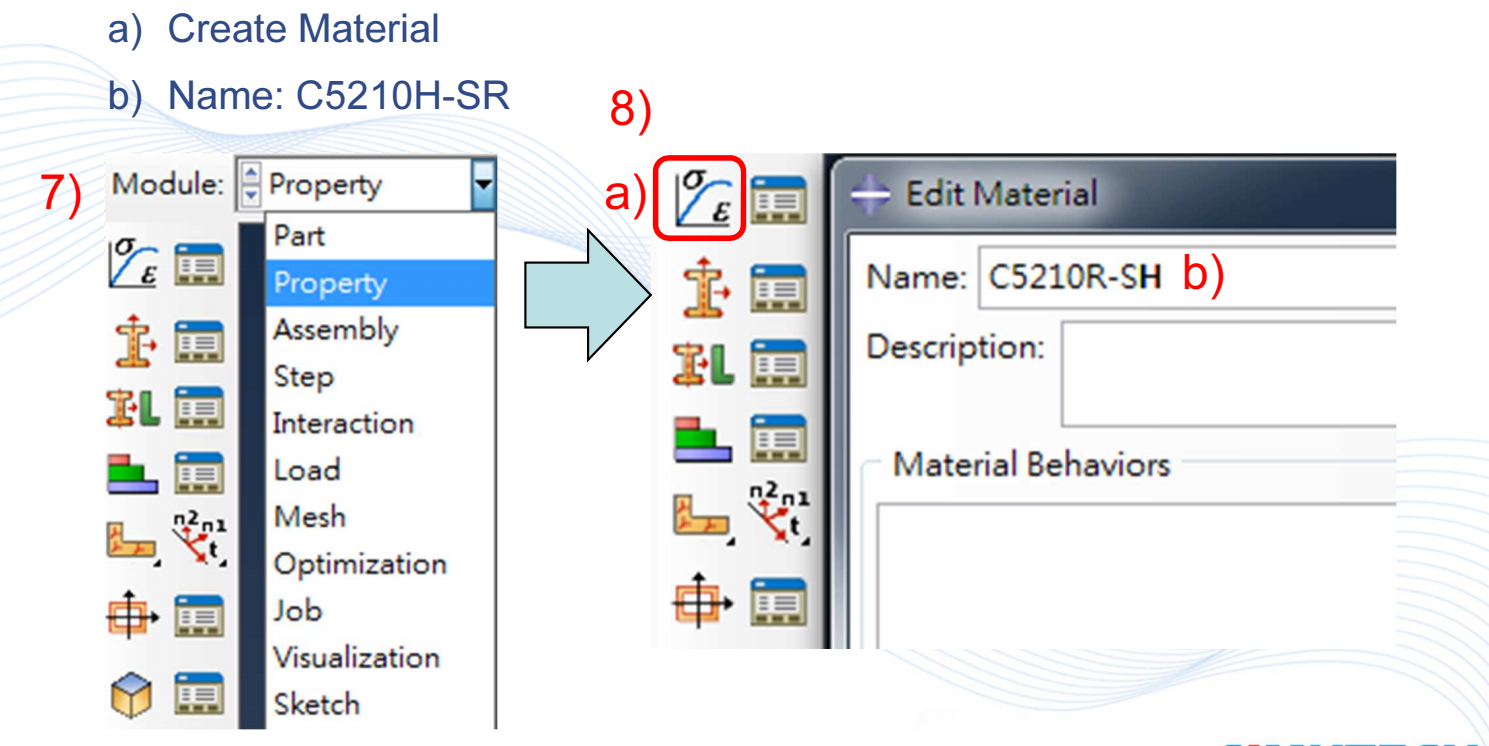

7) Property Module
8) Material

9) 設定彈性行為:

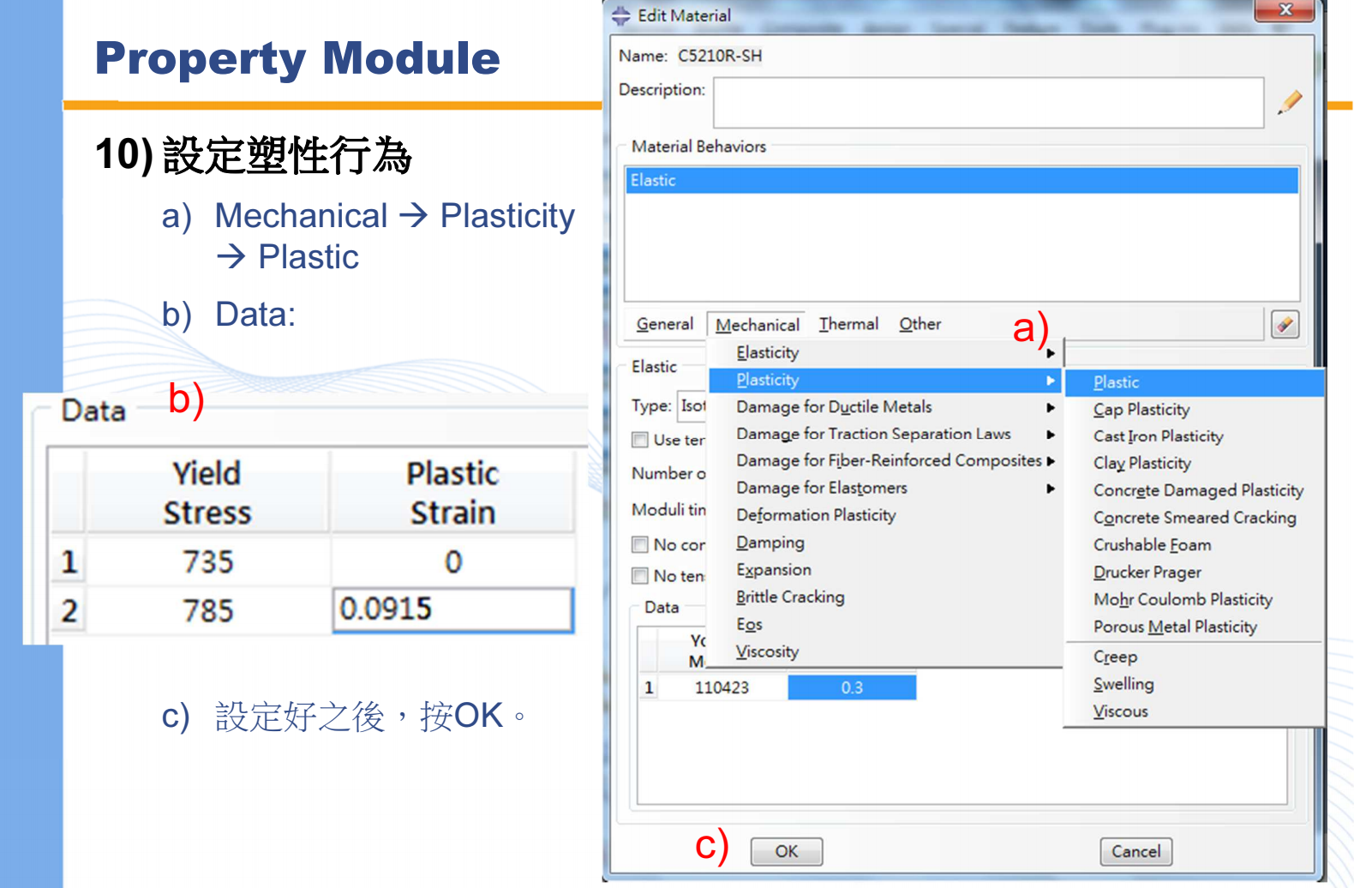

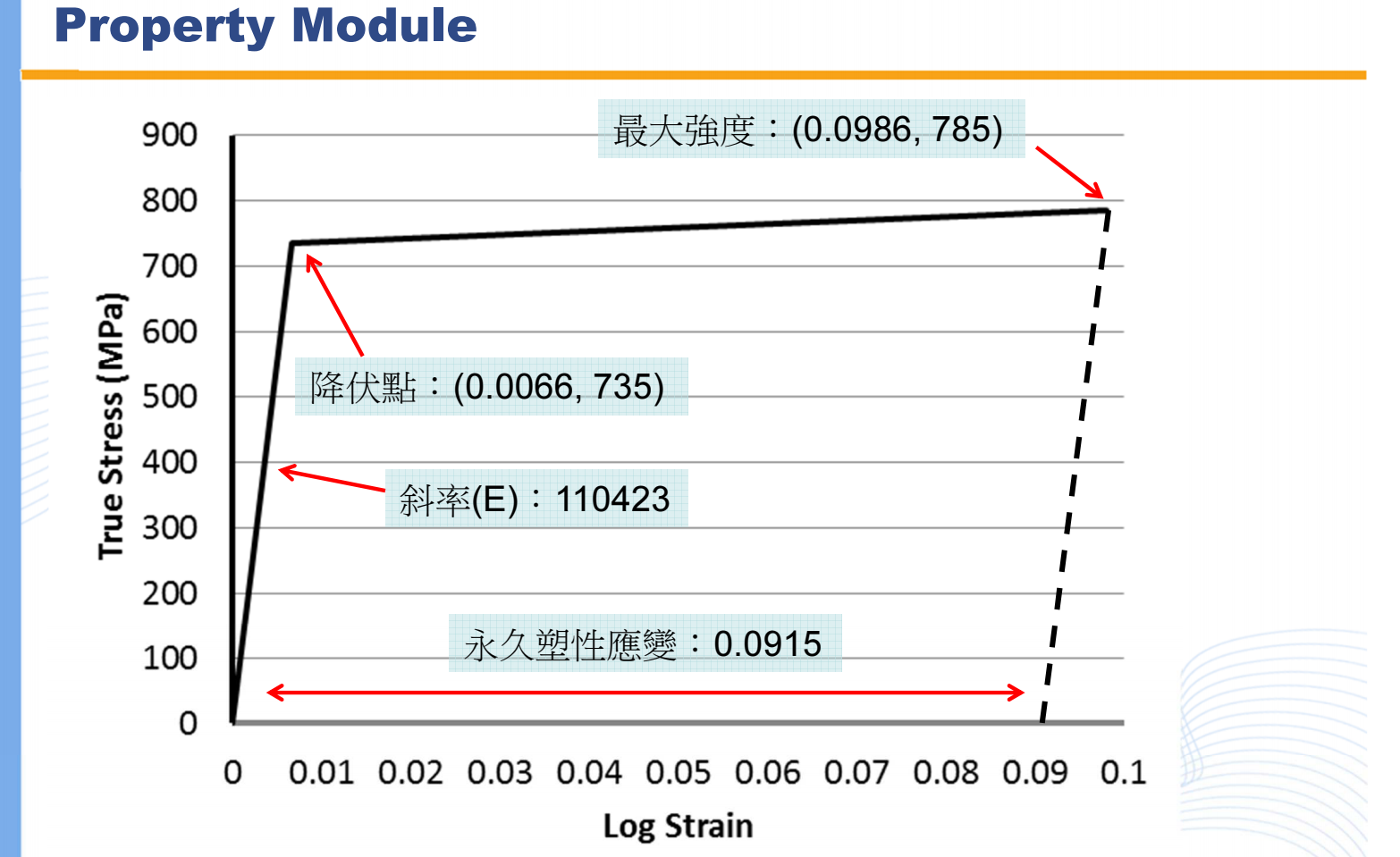

10) 設定塑性行為:

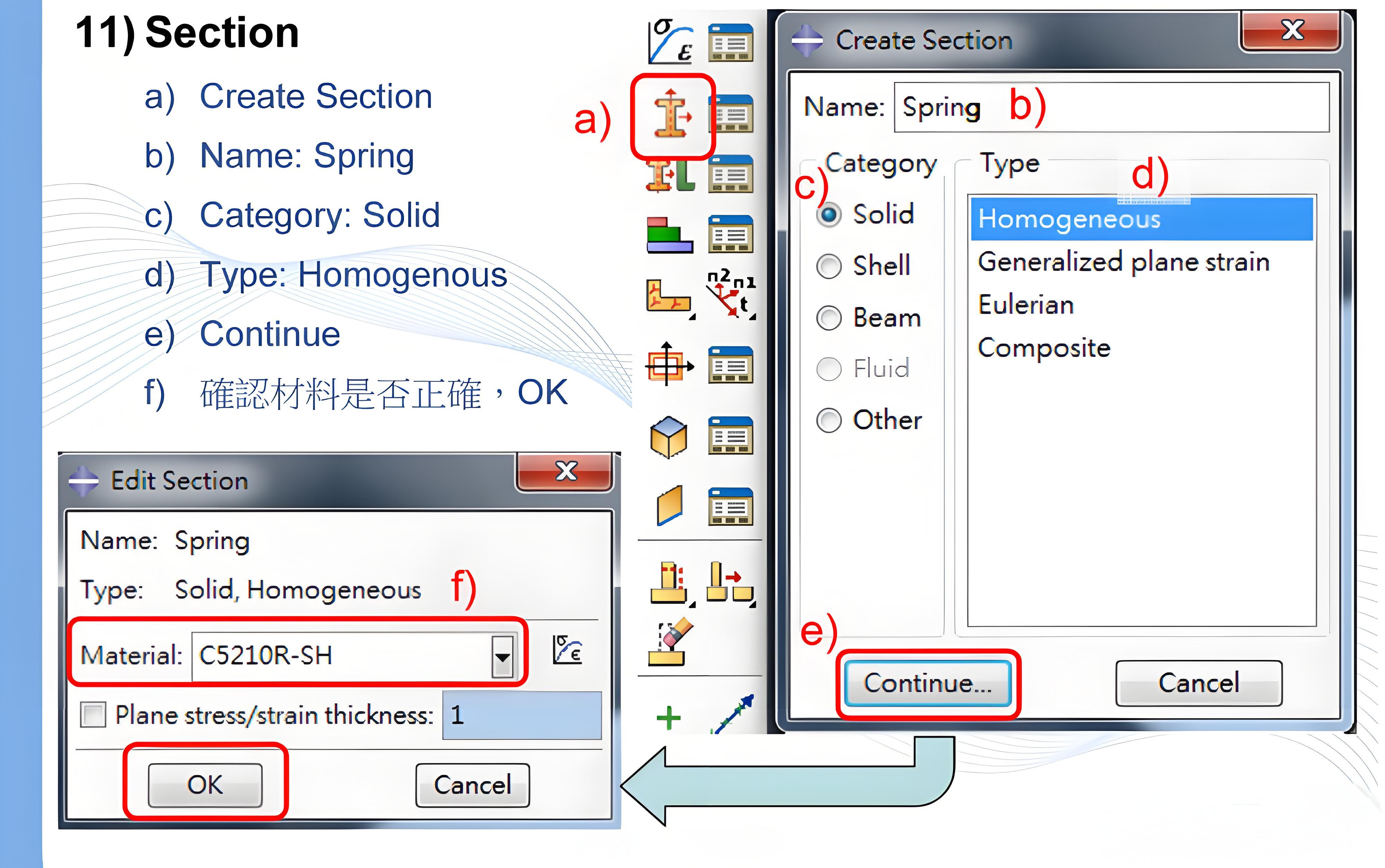

11) Section (创建截面):

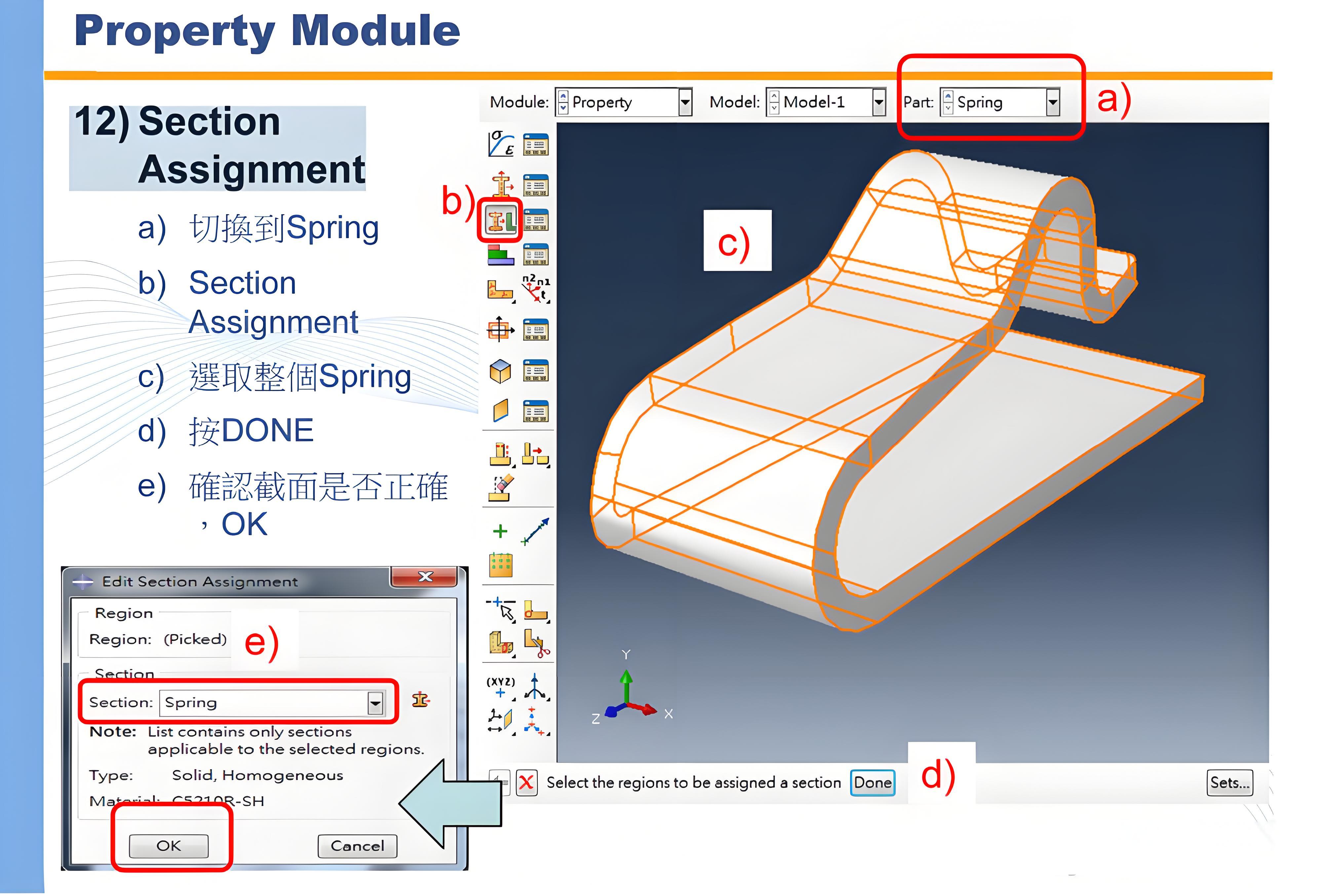

12) Section Assignmen:

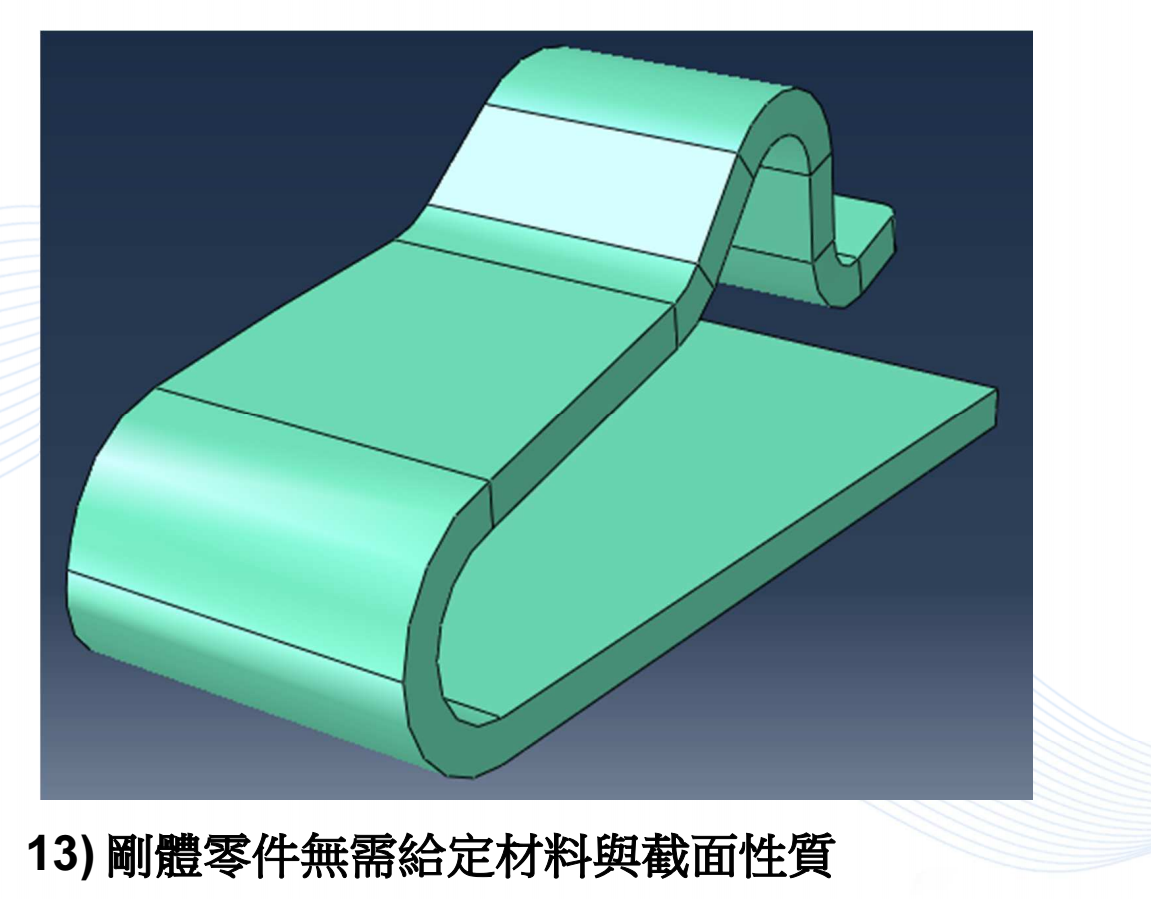

13) 剛體零件無需給定材料與截面性質:

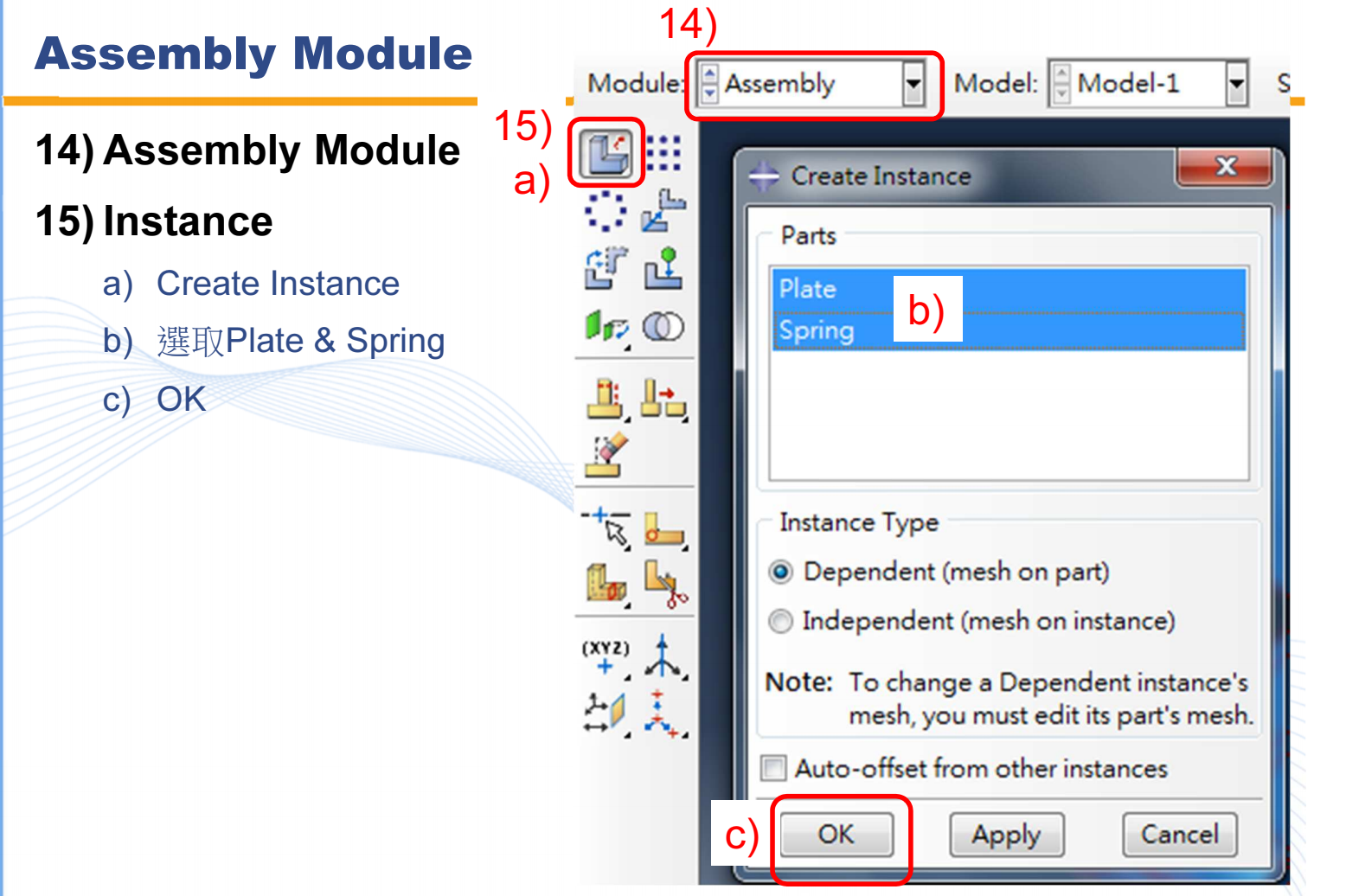

14) Assembly Module
15) Instance

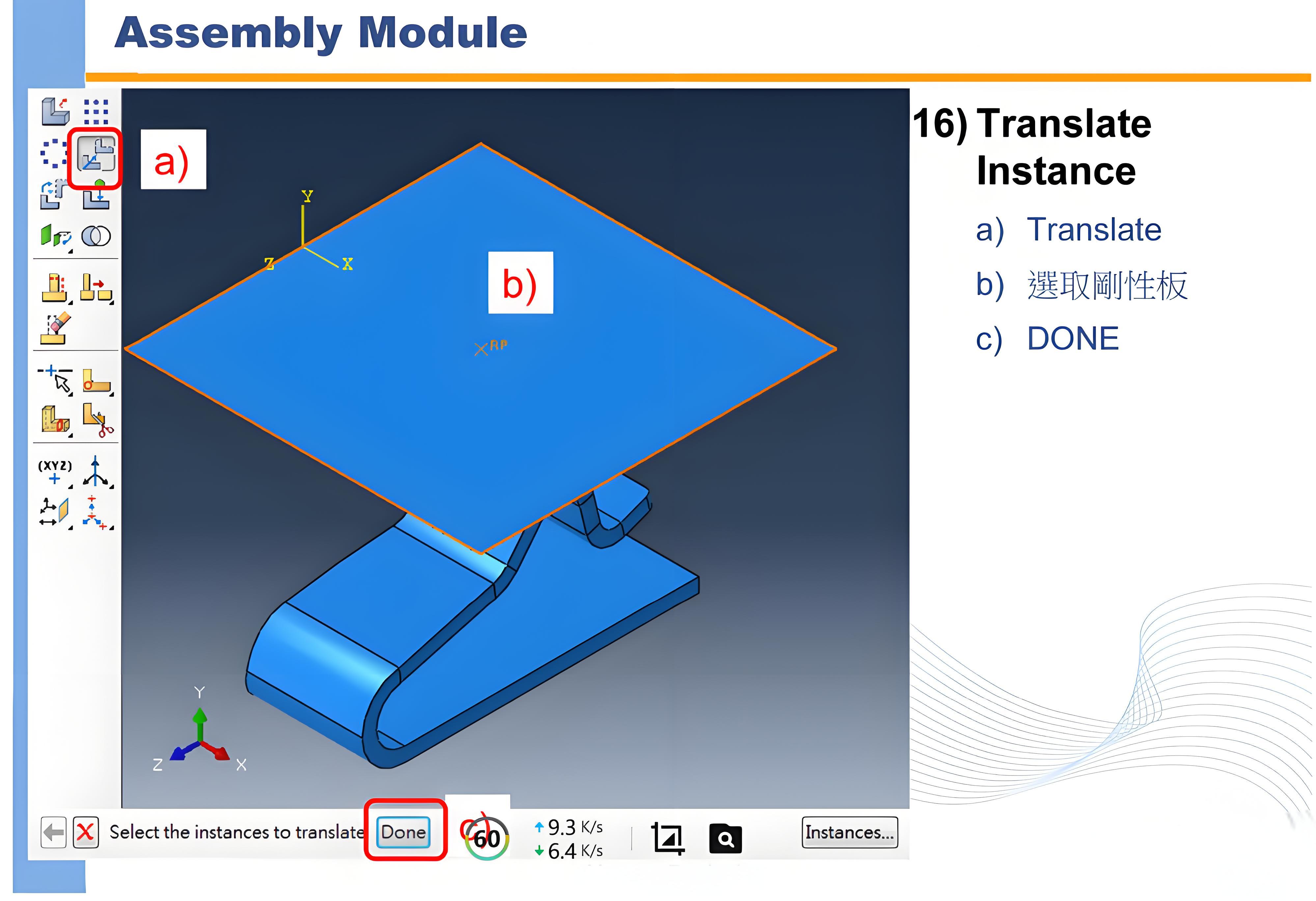

16) Translate  Instance
