知识点回顾

1. 回调函数
2. lambda函数
3. hook函数的模块钩子和张量钩子
4. Grad-CAM的示例

作业：理解下今天的代码即可

1、回调函数

回调函数（Callback Function）是一种特殊的函数，它作为参数传递给另一个函数，然后在那个函数内部被调用执行。简单来说，回调函数就是 "被别人调用的函数"。

回调函数的核心价值在于：

• 解耦逻辑：将通用逻辑与特定处理逻辑分离，使代码更模块化。
• 事件驱动编程：在异步操作、事件监听（如点击按钮、网络请求完成）等场景中广泛应用。
• 延迟执行：允许在未来某个时间点执行特定代码，而不必立即执行。

# 定义一个回调函数
def handle_result(result):
    """处理计算结果的回调函数"""
    print(f"计算结果是: {result}")

# 定义一个接受回调函数的函数
def calculate(a, b, callback): # callback是一个约定俗成的参数名
    """
    这个函数接受两个数值和一个回调函数，用于处理计算结果。
    执行计算并调用回调函数
    """
    result = a + b
    callback(result)  # 在计算完成后调用回调函数

# 使用回调函数
calculate(3, 5, handle_result)  # 输出: 计算结果是: 8

2、lambda函数

lambda函数，它是一种匿名函数（没有正式名称的函数），最大特点是用完即弃，无需提前命名和定义。它的语法形式非常简约，仅需一行即可完成定义，格式如下：

lambda 参数列表: 表达式

• 参数列表：可以是单个参数、多个参数或无参数
• 表达式：函数的返回值（无需 return 语句，表达式结果直接返回）

square=lambda a:a**2
print(square(4))    #输出：16

3、Hook函数

Hook 函数是一种回调函数，它可以在不干扰模型正常计算流程的情况下，插入到模型的特定位置，以便获取或修改中间层的输出或梯度。（这里的 "正常计算流程" 指的是前向传播和反向传播的整体执行顺序。）

3.1 模块钩子（Module Hooks）

模块钩子允许我们在模块的输入或输出经过时进行监听。PyTorch 提供了两种模块钩子：

• register_forward_hook：在前向传播时监听模块的输入和输出
• register_backward_hook：在反向传播时监听模块的输入梯度和输出梯度

3.1.1 前向钩子（Forward Hook）

前向钩子是一个函数，它会在模块的前向传播完成后立即被调用。这个函数可以访问模块的输入和输出，但不能修改它们。

import torch
import torch.nn as nn
import numpy as np
import matplotlib.pyplot as plt

torch.manual_seed(42)
np.random.seed(42)

# 定义一个简单的卷积神经网络
class SimpleModel(nn.Module):
    def __init__(self):
        super(SimpleModel, self).__init__()
        # 定义卷积层：输入通道1，输出通道2，卷积核3x3，填充1保持尺寸不变
        self.conv = nn.Conv2d(1, 2, kernel_size=3, padding=1)
        # 定义ReLU激活函数
        self.relu = nn.ReLU()
        # 定义全连接层：输入特征2*4*4，输出10分类
        self.fc = nn.Linear(2 * 4 * 4, 10)

    def forward(self, x):
        # 卷积层
        x = self.conv(x)
        # ReLU激活
        x = self.relu(x)
        # 展平
        x = x.view(-1,2*4*4)
        # 全连接层
        x = self.fc(x)
        return x

# 创建模型实例
model = SimpleModel()

# 创建一个列表用于存储中间层的输出
conv_outputs = []

# 定义前向钩子函数 - 用于在模型前向传播过程中获取中间层信息
def forward_hook(module, input, output):
    """
    前向钩子函数，会在模块每次执行前向传播后被自动调用

    参数:
        module: 当前应用钩子的模块实例
        input: 传递给该模块的输入张量元组
        output: 该模块产生的输出张量
    """
    print(f"钩子被调用！模块类型: {type(module)}")
    print(f"输入形状: {input[0].shape}") #  input是一个元组，对应 (image, label)
    print(f"输出形状: {output.shape}")

    # 保存卷积层的输出用于后续分析
    # 使用detach()避免追踪梯度，防止内存泄漏
    conv_outputs.append(output.detach())

# 在卷积层注册前向钩子
# register_forward_hook返回一个句柄，用于后续移除钩子
hook_handle = model.conv.register_forward_hook(forward_hook)

# 创建一个随机输入张量 (批次大小=1, 通道=1, 高度=4, 宽度=4)
x = torch.randn(1, 1, 4, 4)

# 执行前向传播 - 此时会自动触发钩子函数
output = model(x)

# 释放钩子 - 重要！防止在后续模型使用中持续调用钩子造成意外行为或内存泄漏
hook_handle.remove()

# 设置中文字体支持
plt.rcParams["font.family"] = ["SimHei"]
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题

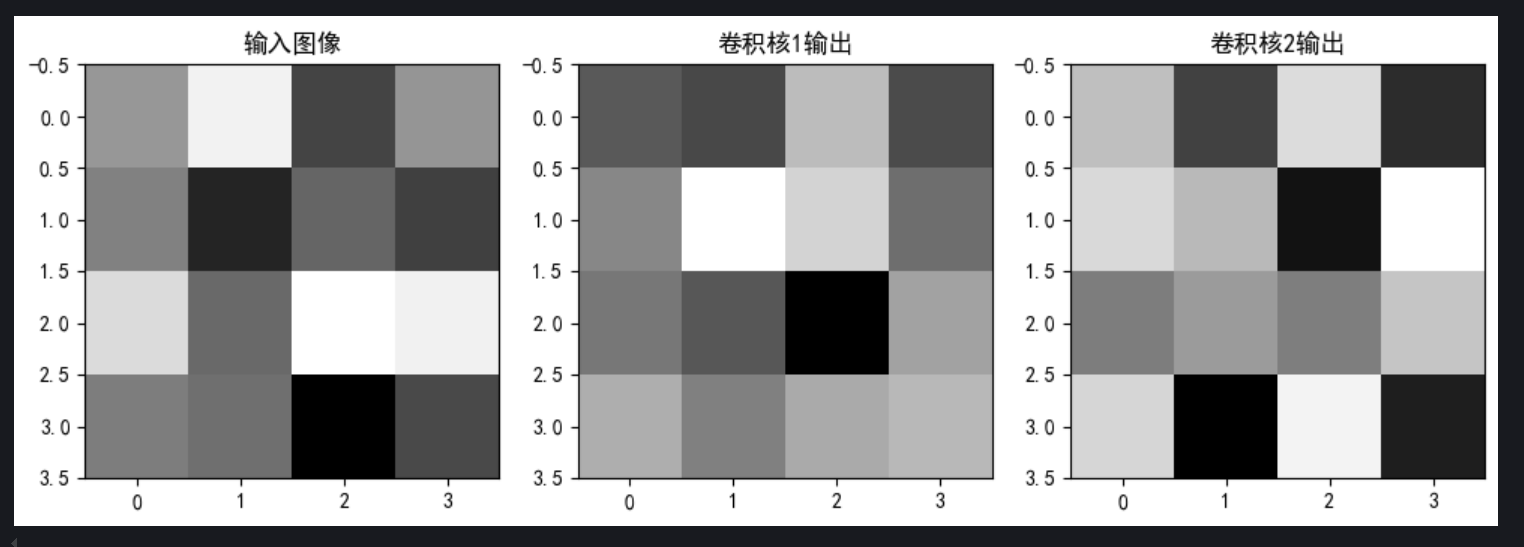

# 让我们可视化卷积层的输出
if conv_outputs:
    plt.figure(figsize=(10, 5))

    # 原始输入图像
    plt.subplot(1, 3, 1)
    plt.title('输入图像')
    plt.imshow(x[0, 0].detach().numpy(), cmap='gray') # 显示灰度图像

    # 第一个卷积核的输出
    plt.subplot(1, 3, 2)
    plt.title('卷积核1输出')
    plt.imshow(conv_outputs[0][0, 0].detach().numpy(), cmap='gray')

    # 第二个卷积核的输出
    plt.subplot(1, 3, 3)
    plt.title('卷积核2输出')
    plt.imshow(conv_outputs[0][0, 1].detach().numpy(), cmap='gray')

    plt.tight_layout()
    plt.show()

3.1.2 反向钩子（Backward Hook）

反向钩子与前向钩子类似，但它是在反向传播过程中被调用的。反向钩子可以用来获取或修改梯度信息。

# 定义一个存储梯度的列表
conv_gradients = []

# 定义反向钩子函数
def backward_hook(module, grad_input, grad_output):
    # 模块：当前应用钩子的模块
    # grad_input：模块输入的梯度
    # grad_output：模块输出的梯度
    print(f"反向钩子被调用！模块类型: {type(module)}")
    print(f"输入梯度数量: {len(grad_input)}")
    print(f"输出梯度数量: {len(grad_output)}")

    # 保存梯度供后续分析
    conv_gradients.append((grad_input, grad_output))

# 在卷积层注册反向钩子
hook_handle = model.conv.register_backward_hook(backward_hook)

# 创建一个随机输入并进行前向传播
x = torch.randn(1, 1, 4, 4, requires_grad=True)
output = model(x)

# 定义一个简单的损失函数并进行反向传播
loss = output.sum()
loss.backward()

# 释放钩子
hook_handle.remove()

3.2 张量钩子（Tensor Hook）

PyTorch 还提供了张量钩子，允许我们直接监听和修改张量的梯度。张量钩子有两种：

• register_hook：用于监听张量的梯度
• register_full_backward_hook：用于在完整的反向传播过程中监听张量的梯度（PyTorch 1.4+）

# 创建一个需要计算梯度的张量
x = torch.tensor([2.0], requires_grad=True)
y = x ** 2
z = y ** 3

# 定义一个钩子函数，用于修改梯度
def tensor_hook(grad):
    print(f"原始梯度: {grad}")
    # 修改梯度，例如将梯度减半
    return grad / 2

# 在y上注册钩子
hook_handle = y.register_hook(tensor_hook)

# 计算梯度
z.backward()

print(f"x的梯度: {x.grad}")

# 释放钩子
hook_handle.remove()

∂z/∂z = 1.0

∂z/∂y = 3y² = 48.0 → 钩子修改为 24.0

∂z/∂x = (∂z/∂y) × (∂y/∂x) = 24.0 × 4.0 = 96.0

4、Grad-CAM的示例

Grad-CAM (Gradient-weighted Class Activation Mapping) 算法是一种强大的可视化技术，用于解释卷积神经网络 (CNN) 的决策过程。它通过计算特征图的梯度来生成类激活映射（Class Activation Mapping，简称 CAM ），直观地显示图像中哪些区域对模型的特定预测贡献最大。

Grad-CAM 的核心思想是：通过反向传播得到的梯度信息，来衡量每个特征图对目标类别的重要性。

1. 梯度信息：通过计算目标类别对特征图的梯度，得到每个特征图的重要性权重。

2. 特征加权：用这些权重对特征图进行加权求和，得到类激活映射。

3. 可视化：将激活映射叠加到原始图像上，高亮显示对预测最关键的区域。

import torch
import torch.nn as nn
import torch.nn.functional as F
import torchvision
import torchvision.transforms as transforms
import numpy as np
import matplotlib.pyplot as plt
from PIL import Image

# 设置随机种子确保结果可复现
# 在深度学习中，随机种子可以让每次运行代码时，模型初始化参数、数据打乱等随机操作保持一致，方便调试和对比实验结果
torch.manual_seed(42)
np.random.seed(42)

# 加载CIFAR-10数据集
# 定义数据预处理步骤，先将图像转换为张量，再进行归一化操作
# 归一化的均值和标准差是(0.5, 0.5, 0.5)，这里的均值和标准差是对CIFAR-10数据集的经验值，使得数据分布更有利于模型训练
transform = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
])

# 加载测试集，指定数据集根目录为'./data'，设置为测试集（train=False），如果数据不存在则下载（download=True），并应用上述定义的预处理
testset = torchvision.datasets.CIFAR10(
    root='./cifar_data',
    train=False,
    download=True,
    transform=transform
)

# 定义类别名称，CIFAR-10数据集包含这10个类别
classes = ('飞机', '汽车', '鸟', '猫', '鹿', '狗', '青蛙', '马', '船', '卡车')

# 定义一个简单的CNN模型
class SimpleCNN(nn.Module):
    def __init__(self):
        super(SimpleCNN, self).__init__()
        # 第一个卷积层，输入通道为3（彩色图像），输出通道为32，卷积核大小为3x3，填充为1以保持图像尺寸不变
        self.conv1 = nn.Conv2d(3, 32, kernel_size=3, padding=1)
        # 第二个卷积层，输入通道为32，输出通道为64，卷积核大小为3x3，填充为1
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3, padding=1)
        # 第三个卷积层，输入通道为64，输出通道为128，卷积核大小为3x3，填充为1
        self.conv3 = nn.Conv2d(64, 128, kernel_size=3, padding=1)
        # 最大池化层，池化核大小为2x2，步长为2，用于下采样，减少数据量并提取主要特征
        self.pool = nn.MaxPool2d(2, 2)
        # 第一个全连接层，输入特征数为128 * 4 * 4（经过前面卷积和池化后的特征维度），输出为512
        self.fc1 = nn.Linear(128 * 4 * 4, 512)
        # 第二个全连接层，输入为512，输出为10（对应CIFAR-10的10个类别）
        self.fc2 = nn.Linear(512, 10)

    def forward(self, x):
        # 第一个卷积层后接ReLU激活函数和最大池化操作，经过池化后图像尺寸变为原来的一半，这里输出尺寸变为16x16
        x = self.pool(F.relu(self.conv1(x)))
        # 第二个卷积层后接ReLU激活函数和最大池化操作，输出尺寸变为8x8
        x = self.pool(F.relu(self.conv2(x)))
        # 第三个卷积层后接ReLU激活函数和最大池化操作，输出尺寸变为4x4
        x = self.pool(F.relu(self.conv3(x)))
        # 将特征图展平为一维向量，以便输入到全连接层
        x = x.view(-1, 128 * 4 * 4)
        # 第一个全连接层后接ReLU激活函数
        x = F.relu(self.fc1(x))
        # 第二个全连接层输出分类结果
        x = self.fc2(x)
        return x

# 初始化模型
model = SimpleCNN()
print("模型已创建")

# 如果有GPU则使用GPU，将模型转移到对应的设备上
device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")
model = model.to(device)

# 训练模型（简化版，实际应用中应该进行完整训练）
def train_model(model, epochs=1):
    # 加载训练集，指定数据集根目录为'./data'，设置为训练集（train=True），如果数据不存在则下载（download=True），并应用前面定义的预处理
    trainset = torchvision.datasets.CIFAR10(
        root='./cifar_data',
        train=True,
        download=True,
        transform=transform
    )
    # 创建数据加载器，设置批量大小为64，打乱数据顺序（shuffle=True），使用2个线程加载数据
    trainloader = torch.utils.data.DataLoader(
        trainset,
        batch_size=64,
        shuffle=True,
        num_workers=2
    )

    # 定义损失函数为交叉熵损失，用于分类任务
    criterion = nn.CrossEntropyLoss()
    # 定义优化器为Adam，用于更新模型参数，学习率设置为0.001
    optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

    for epoch in range(epochs):
        running_loss = 0.0
        for i, data in enumerate(trainloader, 0):
            # 从数据加载器中获取图像和标签
            inputs, labels = data
            # 将图像和标签转移到对应的设备（GPU或CPU）上
            inputs, labels = inputs.to(device), labels.to(device)

            # 清空梯度，避免梯度累加
            optimizer.zero_grad()
            # 模型前向传播得到输出
            outputs = model(inputs)
            # 计算损失
            loss = criterion(outputs, labels)
            # 反向传播计算梯度
            loss.backward()
            # 更新模型参数
            optimizer.step()

            running_loss += loss.item()
            if i % 100 == 99:
                # 每100个批次打印一次平均损失
                print(f'[{epoch + 1}, {i + 1}] 损失: {running_loss / 100:.3f}')
                running_loss = 0.0

    print("训练完成")

# 训练模型（可选，如果有预训练模型可以加载）
# 取消下面这行的注释来训练模型
# train_model(model, epochs=1)

# 或者尝试加载预训练模型（如果存在）
try:
    # 尝试加载名为'cifar10_cnn.pth'的模型参数
    model.load_state_dict(torch.load('cifar10_cnn.pth'))
    print("已加载预训练模型")
except:
    print("无法加载预训练模型，使用未训练模型或训练新模型")
    # 如果没有预训练模型，可以在这里调用train_model函数
    train_model(model, epochs=1)
    # 保存训练后的模型参数
    torch.save(model.state_dict(), 'cifar10_cnn.pth')

# 设置模型为评估模式，此时模型中的一些操作（如dropout、batchnorm等）会切换到评估状态
model.eval()

# Grad-CAM实现
class GradCAM:
    def __init__(self, model, target_layer):
        self.model = model
        self.target_layer = target_layer
        self.gradients = None
        self.activations = None

        # 注册钩子，用于获取目标层的前向传播输出和反向传播梯度
        self.register_hooks()

    def register_hooks(self):
        # 前向钩子函数，在目标层前向传播后被调用，保存目标层的输出（激活值）
        def forward_hook(module, input, output):
            self.activations = output.detach()

        # 反向钩子函数，在目标层反向传播后被调用，保存目标层的梯度
        def backward_hook(module, grad_input, grad_output):
            self.gradients = grad_output[0].detach()

        # 在目标层注册前向钩子和反向钩子
        self.target_layer.register_forward_hook(forward_hook)
        self.target_layer.register_backward_hook(backward_hook)

    def generate_cam(self, input_image, target_class=None):
        # 前向传播，得到模型输出
        model_output = self.model(input_image)

        if target_class is None:
            # 如果未指定目标类别，则取模型预测概率最大的类别作为目标类别
            target_class = torch.argmax(model_output, dim=1).item()

        # 清除模型梯度，避免之前的梯度影响
        self.model.zero_grad()

        # 反向传播，构造one-hot向量，使得目标类别对应的梯度为1，其余为0，然后进行反向传播计算梯度
        one_hot = torch.zeros_like(model_output)
        one_hot[0, target_class] = 1
        model_output.backward(gradient=one_hot)

        # 获取之前保存的目标层的梯度和激活值
        gradients = self.gradients
        activations = self.activations

        # 对梯度进行全局平均池化，得到每个通道的权重，用于衡量每个通道的重要性
        weights = torch.mean(gradients, dim=(2, 3), keepdim=True)

        # 加权激活映射，将权重与激活值相乘并求和，得到类激活映射的初步结果
        cam = torch.sum(weights * activations, dim=1, keepdim=True)

        # ReLU激活，只保留对目标类别有正贡献的区域，去除负贡献的影响
        cam = F.relu(cam)

        # 调整大小并归一化，将类激活映射调整为与输入图像相同的尺寸（32x32），并归一化到[0, 1]范围
        cam = F.interpolate(cam, size=(32, 32), mode='bilinear', align_corners=False)
        cam = cam - cam.min()
        cam = cam / cam.max() if cam.max() > 0 else cam

        return cam.cpu().squeeze().numpy(), target_class

import warnings
warnings.filterwarnings("ignore")
import matplotlib.pyplot as plt
# 设置中文字体支持
plt.rcParams["font.family"] = ["SimHei"]
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
# 选择一个随机图像
# idx = np.random.randint(len(testset))
idx = 102  # 选择测试集中的第101张图片 (索引从0开始)
image, label = testset[idx]
print(f"选择的图像类别: {classes[label]}")

# 转换图像以便可视化
def tensor_to_np(tensor):
    img = tensor.cpu().numpy().transpose(1, 2, 0)
    mean = np.array([0.5, 0.5, 0.5])
    std = np.array([0.5, 0.5, 0.5])
    img = std * img + mean
    img = np.clip(img, 0, 1)
    return img

# 添加批次维度并移动到设备
input_tensor = image.unsqueeze(0).to(device)

# 初始化Grad-CAM（选择最后一个卷积层）
grad_cam = GradCAM(model, model.conv3)

# 生成热力图
heatmap, pred_class = grad_cam.generate_cam(input_tensor)

# 可视化
plt.figure(figsize=(12, 4))

# 原始图像
plt.subplot(1, 3, 1)
plt.imshow(tensor_to_np(image))
plt.title(f"原始图像: {classes[label]}")
plt.axis('off')

# 热力图
plt.subplot(1, 3, 2)
plt.imshow(heatmap, cmap='jet')
plt.title(f"Grad-CAM热力图: {classes[pred_class]}")
plt.axis('off')

# 叠加的图像
plt.subplot(1, 3, 3)
img = tensor_to_np(image)
heatmap_resized = np.uint8(255 * heatmap)
heatmap_colored = plt.cm.jet(heatmap_resized)[:, :, :3]
superimposed_img = heatmap_colored * 0.4 + img * 0.6
plt.imshow(superimposed_img)
plt.title("叠加热力图")
plt.axis('off')

plt.tight_layout()
plt.savefig('grad_cam_result.png')
plt.show()

# print("Grad-CAM可视化完成。已保存为grad_cam_result.png")
