一、各架构定义

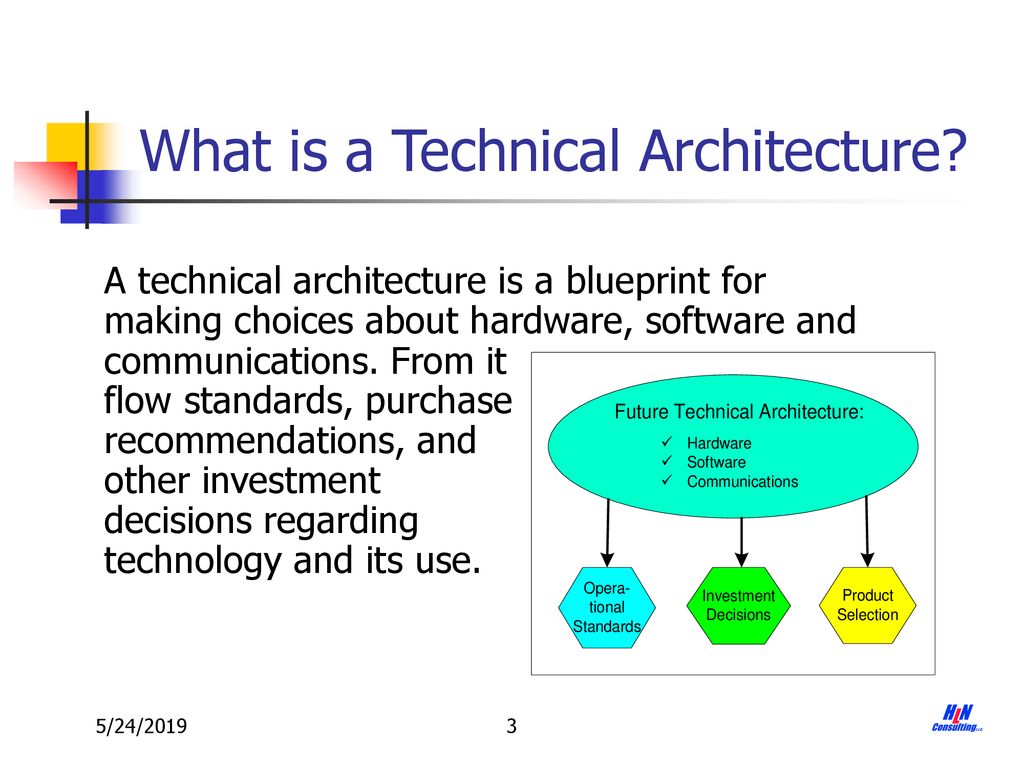

1. 技术架构（Technical Architecture）

• 定义：技术架构关注的是支撑系统运行的底层技术基础设施和软件平台，包括硬件、操作系统、中间件、编程语言、框架、数据库管理系统等技术组件的选择和组合方式。它描述了系统如何利用这些技术组件来实现其功能，并确保系统的高性能、可靠性、可扩展性和安全性。
• 示例：在一个电商系统中，技术架构可能包括使用 Linux 操作系统、Java 编程语言、Spring Boot 框架、MySQL 数据库和 Redis 缓存等技术组件。这些组件的选择和组合方式将直接影响系统的性能和稳定性。

2. 应用架构（Application Architecture）

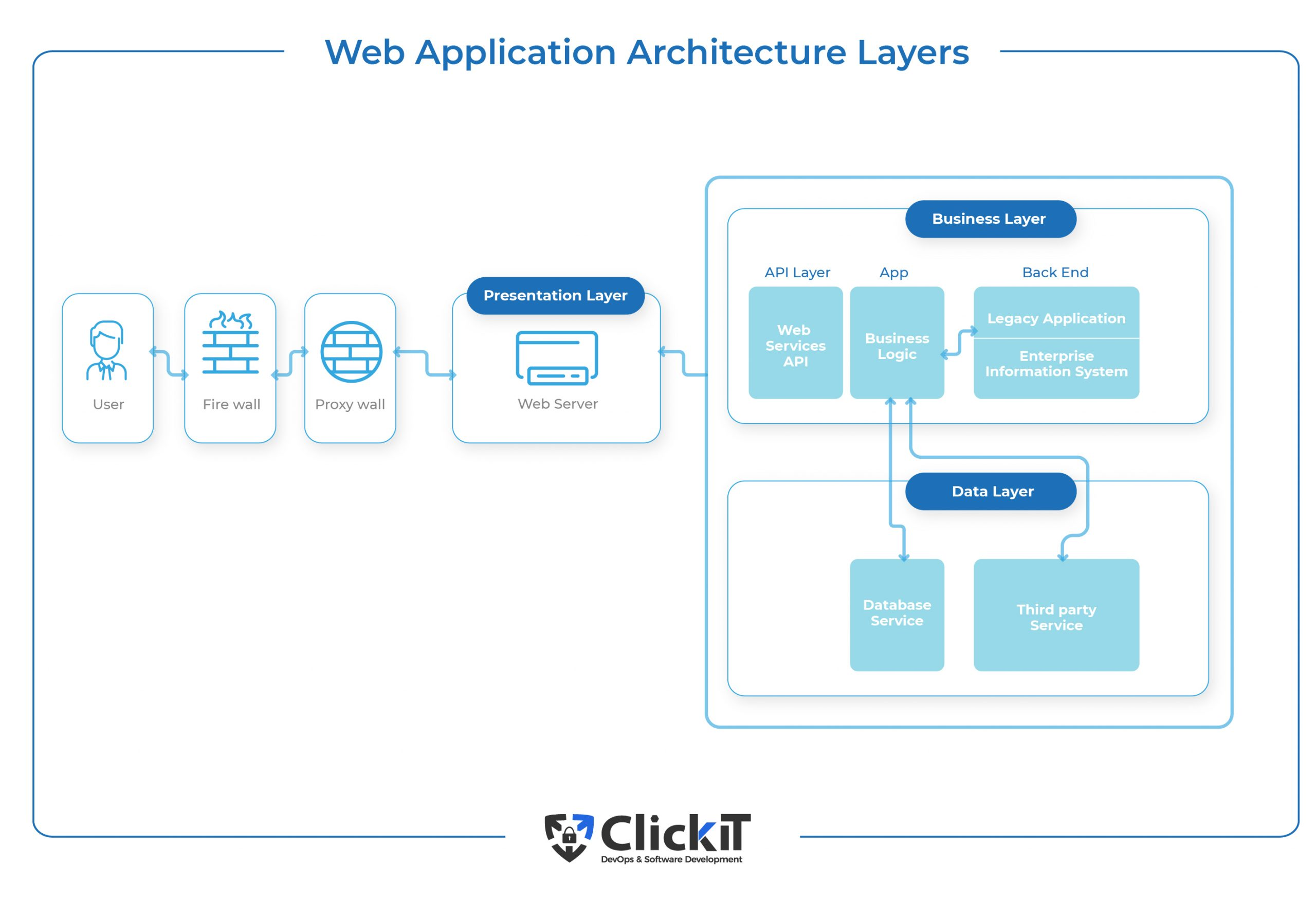

• 定义：应用架构描述了系统内各个应用程序或模块的组织结构、交互方式和职责划分。它定义了应用程序的边界、接口、数据流和功能模块，以及它们如何协同工作以实现业务目标。应用架构关注的是应用程序层面的设计和实现，确保各个应用程序能够高效、稳定地运行，并能够方便地进行维护和扩展。
• 示例：电商系统的应用架构可能包括用户管理应用、商品管理应用、订单管理应用、支付应用等多个模块。这些模块之间通过清晰的接口进行交互，共同完成电商业务流程。

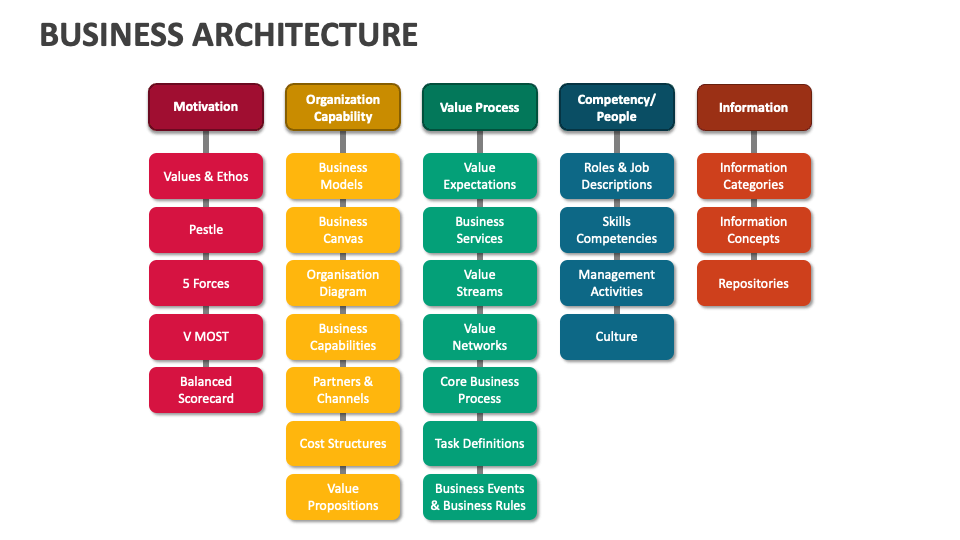

3. 业务架构（Business Architecture）

• 定义：业务架构是对企业业务流程、组织结构、业务规则和业务目标的全面描述。它从业务的角度出发，定义了企业的核心业务功能、业务流程之间的关联关系以及业务数据在企业内的流动方式。业务架构帮助企业理解其业务运作模式，为后续的系统设计和开发提供业务层面的指导。
• 示例：电商系统的业务架构描述了从用户注册、浏览商品、下单、支付到订单配送的整个业务流程，以及各个业务环节所涉及的业务部门和业务规则。

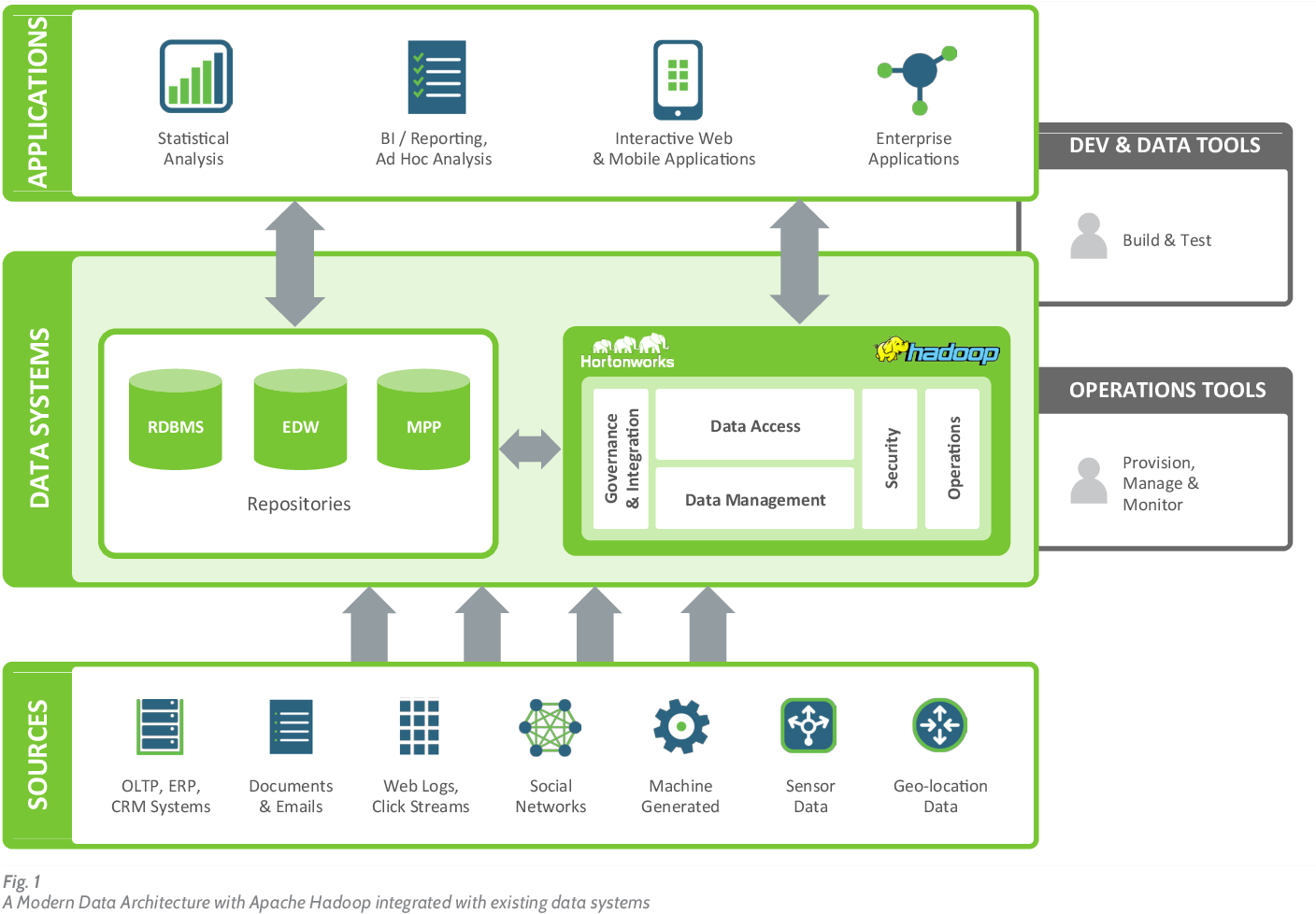

4. 数据架构（Data Architecture）

• 定义：数据架构定义了系统内数据的组织、存储、管理和使用方式。它包括数据模型的设计、数据库的选择和配置、数据集成策略、数据安全策略等方面。数据架构的目标是确保数据的准确性、一致性、完整性和安全性，同时满足业务对数据的各种需求。
• 示例：电商系统的数据架构可能包括用户信息表、商品信息表、订单信息表等多个数据表的设计，以及这些数据表之间的关系。同时，还需要考虑数据的备份、恢复和访问控制等策略。

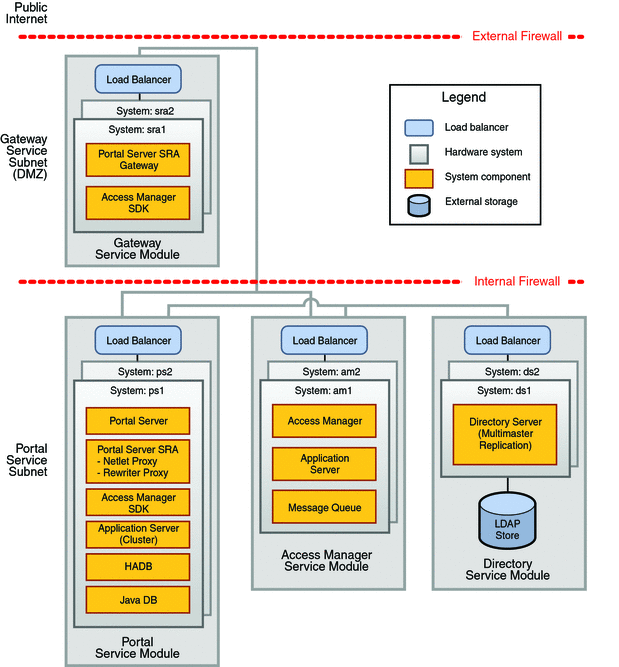

5. 部署架构（Deployment Architecture）

• 定义：部署架构描述了系统在生产环境中的物理部署方式，包括硬件设备的分布、网络拓扑结构、软件组件的安装位置以及它们之间的连接关系。部署架构需要考虑到系统的性能、可用性、可扩展性和安全性等因素，确保系统能够在生产环境中稳定运行。
• 示例：电商系统的部署架构可能包括多个 Web 服务器、应用服务器和数据库服务器，这些服务器分布在不同的地理位置，通过网络进行连接。同时，还需要考虑负载均衡、容错处理和安全防护等措施。

二、如何用这些架构描述一个系统

如何描述一个电商系统

• 业务架构：电商系统主要包括用户管理、商品管理、订单管理、支付管理和物流管理等业务流程。用户可以在平台上注册、登录、浏览商品、下单和支付；商家可以管理商品信息、处理订单和发货；平台管理员负责系统的运维和管理。
• 数据架构：设计用户信息表、商品信息表、订单信息表、支付信息表和物流信息表等数据表，定义它们之间的关系。采用关系型数据库（如 MySQL）存储数据，并建立数据备份和恢复机制。
• 应用架构：将系统划分为用户管理应用、商品管理应用、订单管理应用、支付应用和物流应用等模块。各个模块之间通过 RESTful API 进行交互，实现业务流程的自动化。
• 技术架构：选择 Linux 操作系统、Java 编程语言、Spring Boot 框架和 MySQL 数据库等技术组件。使用 Redis 作为缓存，提高系统的性能。采用微服务架构，将各个应用模块部署为独立的服务，便于维护和扩展。

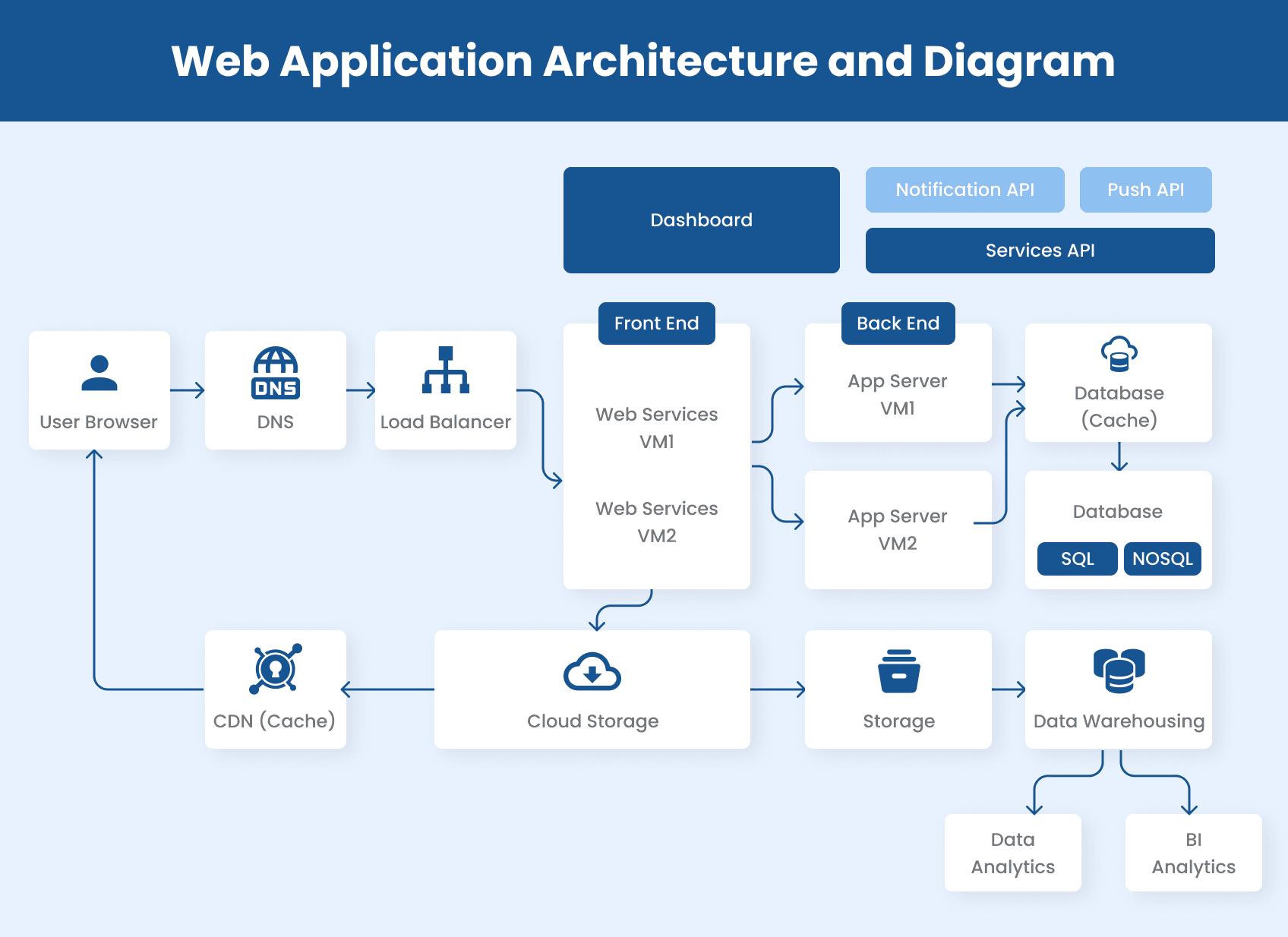

• 部署架构：在生产环境中，部署多个 Web 服务器、应用服务器和数据库服务器。使用负载均衡器（如 Nginx）分发用户请求，提高系统的可用性和性能。同时，建立防火墙和入侵检测系统，保障系统的安全性。

三、什么是企业架构？

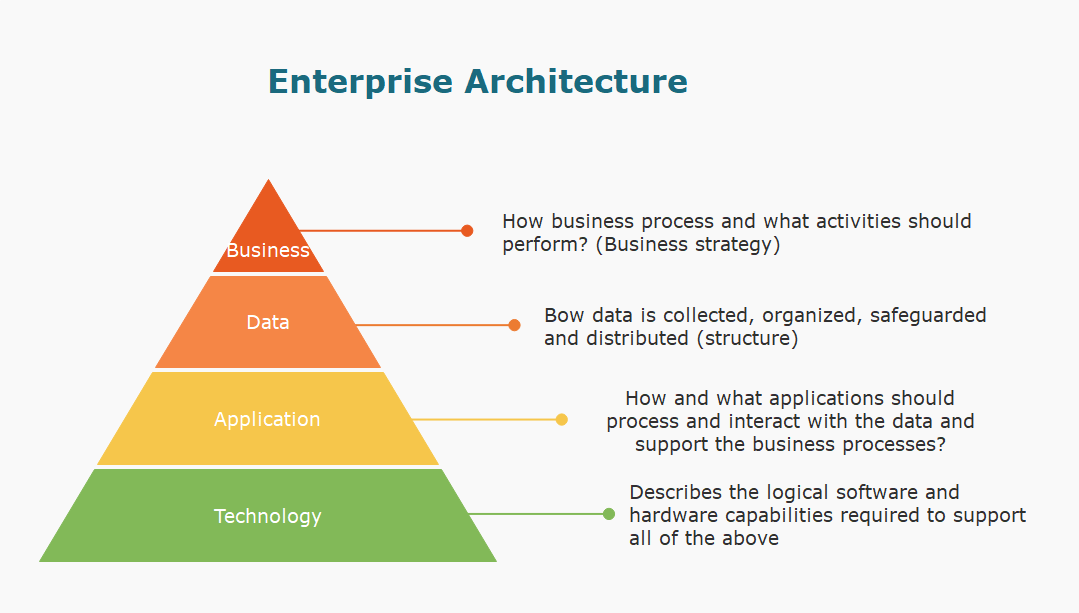

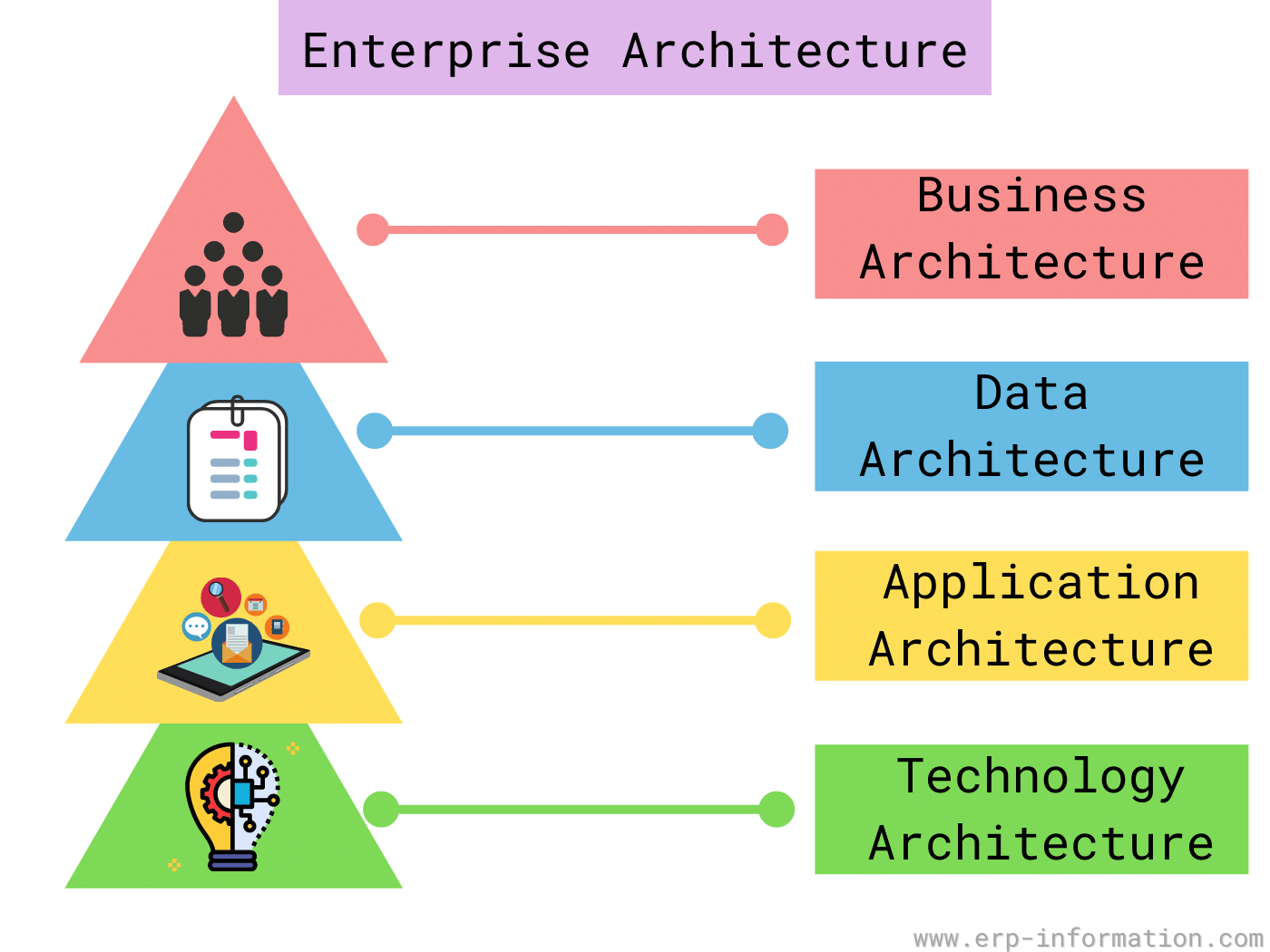

企业架构（Enterprise Architecture，简称 EA）是对企业整体结构、流程、信息和技术等要素进行全面、系统化描述和规划的一种方法与框架。企业架构是一个综合性的框架，它涵盖了企业的业务、数据、应用和技术等多个层面。

四、什么是系统蓝图？

系统蓝图是对一个系统的全面、详细且具有前瞻性的规划与描述文档，它从多个维度勾勒出系统的整体架构、功能模块、技术实现、数据流向以及与外部环境的交互方式等内容，为系统的开发、实施和运营提供清晰的指导和方向。

一份系统蓝图核心要素的详细清单，涵盖业务、技术、数据、安全、部署及运维等多个层面，为系统规划提供全面指导。
